مراحل تولید ساندویچ پانل چیست؟

مراحل تولید ساندویچ پانل به مجموعه فرآیندهایی گفته می شود که طی آن ورق های فلزی، لایه عایق و مواد اتصال دهنده در یک خط صنعتی با هم ترکیب می شوند و محصولی سبک، مقاوم و عایق برای پوشش سقف، دیوار، سردخانه و فضاهای صنعتی به دست می آید. کیفیت نهایی پانل فقط به نوع ورق یا فوم بستگی ندارد، بلکه آماده سازی مواد اولیه، دقت دستگاه ها، نحوه تزریق فوم، فشاردهی، برش و کنترل کیفیت هم در دوام و عملکرد آن نقش مهمی دارد.

شناخت روند تولید ساندویچ پانل به خریداران کمک می کند محصول را فقط بر اساس ظاهر یا قیمت انتخاب نکنند و عواملی مثل کیفیت ورق، نوع عایق، ضخامت، روش تولید و حتی نوسانات قیمت آهن را هم در تصمیم گیری خود در نظر بگیرند. اگر می خواهید بدانید ساندویچ پانل چگونه تولید می شود، چه دستگاه هایی در خط تولید آن نقش دارند و کنترل کیفیت این محصول شامل چه مراحلی است، در ادامه مقاله با ما همراه باشید.

روش تولید ساندویچ پانل

روش تولید ساندویچ پانل بر پایه اتصال پایدار میان دو لایه ورق فلزی و یک هسته عایق انجام می شود؛ به طوری که محصول نهایی بتواند همزمان نقش پوشش، عایق حرارتی، عایق صوتی و عضو مقاوم در برابر فشارهای محیطی را ایفا کند. در این فرآیند، کیفیت چسبندگی بین ورق و فوم، یکنواختی ضخامت هسته، دقت ابعادی، نوع پوشش ورق و کنترل دانسیته عایق اهمیت زیادی دارد؛ زیرا هرگونه ضعف در این بخش ها می تواند باعث کاهش مقاومت مکانیکی، افت عملکرد عایق کاری یا جداشدگی لایه ها در زمان نصب و بهره برداری شود.

در تولید صنعتی ساندویچ پانل، انتخاب نوع ورق، جنس عایق، شیوه اتصال لایه ها، میزان فشار، شرایط حرارتی و سرعت تولید باید با کاربرد نهایی محصول هماهنگ باشد. برای مثال، پانل مورد استفاده در سردخانه، سالن صنعتی، سقف شیبدار یا دیوار پیش ساخته، الزامات یکسانی ندارد و همین موضوع باعث تفاوت در تنظیمات تولید و مشخصات فنی محصول می شود. در ادامه به شما خواهیم گفت دو روش تولید ساندویچ پانل چیست.

تولید ساندویچ پانل به روش پیوسته (Continuous)

مراحل تولید ساندویچ پانل به روش پیوسته بدون دخالت نیروی انسانی انجام می شود. این روش به دلیل کاهش هزینه های مربوط به پرداخت دستمزد، کاهش درصد خطا، استاندارد بودن و مواردی از این قبیل نسبت به روش ناپیوسته برای تولید ساندویچ پانل مناسب تر است.

در این فرآیند تمامی مواد اولیه لازم را در قسمت ورودی دستگاه تولید ساندویچ پانل قرار می دهند. عبور این مواد از قسمت های مختلف دستگاه، مراحل تولید ساندویچ پانل را تکمیل می کنند. این مراحل عبارتند از:

• در مراحل تولید ساندویچ پانل دستگاه مربوطه در ابتدا ورق ها را از حالت رول بودن خارج می کند. ورق می تواند از جنس گالوانیزه، آلومینیوم یا آلوزینک باشند.

• دستگاه تولید ساندویچ پانل از قسمت های مختلفی تشکیل شده‌ است. در ادامه ورق ها برای آماده شدن جهت ساخت ساندویچ پانل وارد رول فرمینگ می شوند. در این مرحله آماده سازی برای هر دو ورق قرار گرفته در قسمت بالایی و پایینی ساندویچ پانل صورت می گیرد. این ورق ها در غلتک های مجزا به مسیر خود وارد می شوند.

• پس از قرار گیری ورق ها در یک فاصله مشخص که بسته به نوع سفارش و درخواست مشتری متفاوت است آن ها را با چسب عایق پوشش می دهند.

• ساندویچ پانل ساختاری سه لایه دارد. به طوری که لایه میانی آن با فوم عایق پر می شود. این فرایند با عنوان تزریق عایق شناخته می شود. پشم شیشه، پلی یورتان و پلی استایرن از رایج ترین موادی هستند که به منظور عایق در مراحل تولید ساندویچ پانل به کار می روند.

• فوم تزریق شده به دلیل خاصیت انبساط پس از تزریق در زمان کوتاهی منبسط می شود. اعمال فشار و گرما از مهم‌ ترین مواردی است که در این مرحله باید مورد توجه قرار گیرند. عدم توجه به این موضوع ممکن است موجب افزایش ضخامت فوم و غیر استاندارد شدن آن را به دنبال داشته باشد.

• در آخرین گام از مراحل تولید ساندویچ پانل، پس از کاهش دمای آن ها معیار های کلی مانند استاندارد ساخت و کیفیت بررسی می شود. سپس ساندویچ پانل ها را برش می دهند و بسته بندی صورت می گیرد.

تولید ساندویچ پانل به روش غیر پیوسته (Discontinuous)

با توجه به نام این روش تا حدودی می توان به مراحل تولید ساندویچ پانل پی برد. در روش غیر پیوسته تمامی مراحل به صورت مجزا انجام می شود. دخالت نیروی انسانی نیز از دیگر تفاوت هایی است که در ساخت ساندویچ پانل به روش غیر پیوسته مشاهده می شود. به همین‌ علت مدیریت فرایند ساخت و مراحل مختلف به دلیل بالا بودن احتمال خطا از اهمیت فوق العاده ای برخوردار است.

مراحل تولید ساندویچ پانل در این روش از نظر کلیت انجام کار با روش پیوسته تفاوت‌ های چندانی ندارد. سرعت پایین، عدم رعایت کامل استاندارد ها و کیفیت پایین از ویژگی های ساخت ساندویچ پانل در روش غیر پیوسته به شمار می رود. بنابراین می توان نتیجه گرفت ساندویچ پانل های ساخته شده به روش پیوسته از نظر کیفیت برای کاربرد های گوناگون مناسب تر هستند.

مراحل تولید ساندویچ پانل

مراحل تولید ساندویچ پانل از آماده سازی ورق تا کنترل کیفیت نهایی، به صورت پیوسته و صنعتی انجام می شود تا محصول نهایی از نظر عایق کاری، استحکام، ابعاد و ظاهر سطح، کیفیت قابل قبولی داشته باشد. آشنایی با این مراحل به خریدار کمک می کند هنگام بررسی لیست تولید کنندگان ساندویچ پانل، فقط به قیمت توجه نکند و توان فنی کارخانه، تجهیزات تولید و کیفیت خروجی خط را هم در نظر بگیرد.

آماده سازی ورق ها و ورود به خط تولید

در نخستین مرحله، ورق های فلزی مورد نیاز آماده و وارد خط تولید ساندویچ پانل می شوند. این ورق ها معمولا از جنس گالوانیزه، آلوزینک یا آلومینیوم هستند و باید از نظر ضخامت، سلامت سطح، رنگ، پوشش محافظ و نبود موج یا خط و خش بررسی شوند. کیفیت ورق در این مرحله اهمیت زیادی دارد؛ زیرا لایه بیرونی پانل مستقیما در برابر رطوبت، ضربه، تابش آفتاب و شرایط محیطی قرار می گیرد.

پس از کنترل اولیه، رول ورق روی دستگاه رول بازکن قرار می گیرد و به صورت یکنواخت وارد خط می شود. تنظیم دقیق سرعت حرکت ورق، جلوگیری از کشیدگی یا چروک شدن سطح و هماهنگی با سایر بخش های دستگاه تولید ساندویچ پانل باعث می شود مراحل بعدی بدون توقف و با دقت بالاتری انجام شود.

فرم دهی ورق با دستگاه رول فرمینگ

در این مرحله، ورق های صاف وارد دستگاه رول فرمینگ می شوند تا شکل نهایی سطح پانل ایجاد شود. فرم دهی ورق می تواند به صورت شیار دار، ذوزنقه ای، کرکره ای یا طرح دار انجام شود و نوع آن به کاربرد پانل بستگی دارد. برای مثال در تولید ساندویچ پانل سقفی، فرم ورق باید به گونه ای باشد که امکان هدایت آب باران و افزایش مقاومت خمشی پانل را فراهم کند.

دستگاه رول فرمینگ با عبور دادن ورق از میان چندین غلتک، بدون آسیب زدن به پوشش سطحی، شکل مورد نظر را ایجاد می کند. دقت این مرحله در نحوه تولید ساندویچ پانل بسیار مهم است؛ زیرا کوچک ترین خطا در فرم دهی می تواند باعث مشکل در اتصال پانل ها، کاهش آب بندی یا افت زیبایی ظاهری محصول شود.

تزریق یا قرار دادن فوم عایق

پس از آماده شدن ورق ها، نوبت به قرارگیری لایه عایق می رسد. در برخی خطوط تولید، فوم به صورت تزریقی بین دو ورق وارد می شود و در برخی دیگر، عایق هایی مانند پشم سنگ یا پلی استایرن به شکل آماده بین ورق ها قرار می گیرند. نوع عایق، نقش اصلی را در عملکرد حرارتی، صوتی و مقاومت پانل در برابر آتش ایفا می کند.

در راه اندازی خط تولید ساندویچ پانل، انتخاب سیستم تزریق یا قراردهی فوم اهمیت زیادی دارد؛ چون کیفیت پخش عایق باید یکنواخت باشد. اگر فوم به طور کامل و یکدست بین دو لایه توزیع نشود، در بخش هایی از پانل ضعف عایق کاری، کاهش استحکام و احتمال جدا شدن لایه ها به وجود می آید.

اعمال فشار، حرارت و تثبیت لایه ها

بعد از قرارگیری فوم، لایه های ورق و عایق باید به صورت کامل به هم متصل شوند. در این مرحله، پانل از بخش پرس یا کانوایر مخصوص عبور می کند و تحت فشار کنترل شده قرار می گیرد. در خطوطی که از فوم پلی یورتان استفاده می شود، حرارت و زمان پخت نیز نقش مهمی در تثبیت ساختار داخلی پانل دارند.

اعمال فشار و حرارت باعث می شود چسبندگی بین ورق و هسته عایق افزایش پیدا کند و پانل به یک ساختار یکپارچه تبدیل شود. اگر فشار، دما یا زمان عبور از دستگاه تولید ساندویچ پانل درست تنظیم نشود، امکان ایجاد حفره، تاب برداشتن ورق یا جدا شدن لایه ها در محصول نهایی وجود دارد.

خنک کاری، برش و بسته بندی محصول

پس از تثبیت لایه ها، پانل وارد مرحله خنک کاری می شود تا دمای آن کاهش پیدا کند و ساختار داخلی محصول به حالت پایدار برسد. خنک کاری باید به صورت کنترل شده انجام شود؛ زیرا تغییر ناگهانی دما می تواند باعث ایجاد تنش داخلی یا تغییر شکل در پانل شود. بعد از این مرحله، پانل ها بر اساس طول های مورد نیاز پروژه برش داده می شوند.

برش ساندویچ پانل معمولا با دستگاه اتوماتیک انجام می شود تا ابعاد محصول دقیق و لبه ها تمیز باشند. سپس پانل ها روی هم چیده شده و با پوشش محافظ بسته بندی می شوند تا هنگام حمل و انبارداری دچار خط و خش، فرورفتگی یا آسیب به لبه ها نشوند. بسته بندی اصولی، مخصوصا برای پانل های سقفی و دیواری رنگی، در حفظ کیفیت ظاهری محصول اهمیت زیادی دارد.

کنترل کیفیت ساندویچ پانل تولید شده

در مرحله پایانی، ساندویچ پانل تولید شده از نظر ابعاد، ضخامت، کیفیت ورق، یکنواختی فوم، چسبندگی لایه ها، سلامت سطح و دقت قفل ها یا اتصالات بررسی می شود. کنترل کیفیت فقط به ظاهر محصول محدود نیست و باید عملکرد فنی پانل نیز ارزیابی شود؛ زیرا ضعف در هر بخش می تواند در زمان نصب یا بهره برداری مشکل ایجاد کند.

در کارخانه های حرفه ای، نمونه هایی از محصول برای تست هایی مانند مقاومت فشاری، چسبندگی لایه ها، وزن مخصوص فوم و کیفیت پوشش سطحی بررسی می شوند. این مرحله نشان می دهد که خط تولید ساندویچ پانل تا چه اندازه دقیق تنظیم شده و محصول نهایی برای استفاده در پروژه های ساختمانی، صنعتی، سردخانه ای یا سقفی قابل اعتماد است؛ موضوعی که در کنار نوع ورق، ضخامت، جنس عایق و کیفیت ساخت، روی قیمت ساندویچ پنل نیز تاثیر مستقیم دارد.

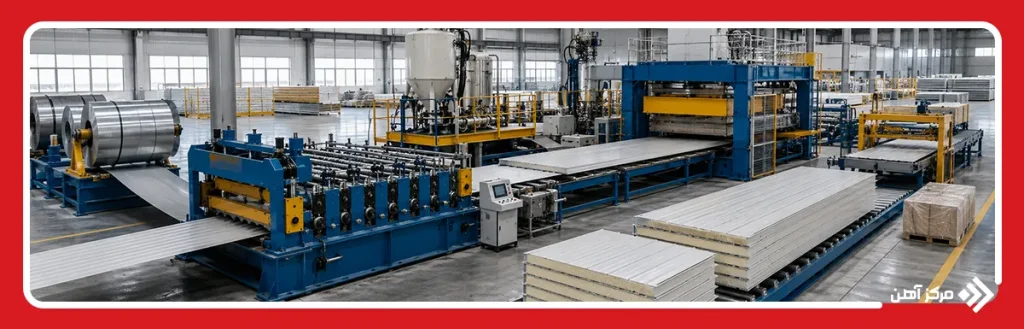

دستگاه های مورد استفاده در خط تولید ساندویچ پانل

در خط تولید ساندویچ پانل، هر دستگاه وظیفه مشخصی دارد و هماهنگی میان آنها باعث می شود محصول نهایی از نظر فرم، ضخامت، چسبندگی لایه ها و کیفیت سطح، استاندارد قابل قبولی داشته باشد. نوع دستگاه ها می تواند با توجه به انواع ساندویچ پانل، مانند پانل سقفی، دیواری، سردخانه ای یا ضد حریق متفاوت باشد؛ اما در بیشتر خطوط تولید، چند دستگاه اصلی نقش کلیدی دارند.

دستگاه رول فرمینگ

دستگاه رول فرمینگ برای شکل دادن به ورق های فلزی استفاده می شود. در این مرحله، ورق گالوانیزه، آلوزینک یا آلومینیوم از میان چندین غلتک عبور می کند و فرم مورد نظر روی آن ایجاد می شود. این فرم می تواند ساده، شیار دار، ذوزنقه ای یا کرکره ای باشد و معمولا بر اساس نوع کاربرد پانل انتخاب می شود.

دقت دستگاه رول فرمینگ اهمیت زیادی دارد؛ زیرا فرم نادرست ورق می تواند باعث مشکل در اتصال پانل ها، کاهش آب بندی، افت مقاومت مکانیکی یا نامنظم شدن ظاهر محصول شود. در تولید پانل سقفی، این دستگاه نقش مهم تری دارد؛ چون شکل ورق باید به خروج آب باران و افزایش استحکام سطحی کمک کند.

دستگاه تزریق فوم

دستگاه تزریق فوم وظیفه دارد مواد عایق را به صورت یکنواخت بین دو لایه ورق وارد کند. در خطوط تولید پلی یورتان، مواد اولیه فوم با نسبت مشخص ترکیب شده و بین ورق ها تزریق می شود تا پس از واکنش شیمیایی، هسته عایق پانل شکل بگیرد. یکنواختی تزریق فوم در کیفیت نهایی محصول بسیار موثر است.

اگر دستگاه تزریق به درستی تنظیم نشود، ممکن است فوم در بعضی بخش ها کمتر یا بیشتر پخش شود و این موضوع باعث کاهش عایق کاری، ایجاد حفره داخلی یا افت چسبندگی لایه ها می شود. به همین دلیل، کنترل فشار تزریق، سرعت حرکت خط و میزان مواد مصرفی در این مرحله اهمیت زیادی دارد.

دستگاه پرس

دستگاه پرس برای فشرده سازی و تثبیت لایه های ساندویچ پانل استفاده می شود. پس از قرار گرفتن فوم بین دو ورق، پانل باید تحت فشار کنترل شده قرار بگیرد تا ورق و هسته عایق به خوبی به هم بچسبند و ساختاری یکپارچه ایجاد شود. این مرحله به ویژه در تولید پانل هایی که به مقاومت و دوام بالا نیاز دارند، اهمیت زیادی دارد.

در برخی خطوط تولید، دستگاه پرس همراه با حرارت یا کانوایر مخصوص کار می کند تا فرآیند پخت و تثبیت فوم بهتر انجام شود. اگر فشار یا زمان پرس مناسب نباشد، احتمال جدا شدن لایه ها، تاب برداشتن ورق یا کاهش مقاومت پانل وجود دارد؛ بنابراین تنظیم دقیق این دستگاه یکی از عوامل اصلی کیفیت محصول نهایی است.

دستگاه برش و بسته بندی

دستگاه برش، پانل تولید شده را بر اساس طول مورد نیاز پروژه به قطعات مشخص تقسیم می کند. این دستگاه معمولا به صورت اتوماتیک کار می کند تا ابعاد پانل ها دقیق، لبه ها صاف و برش ها تمیز باشند. دقت برش در نصب آسان تر پانل و جلوگیری از پرت مصالح نقش مهمی دارد.

پس از برش، پانل ها وارد بخش بسته بندی می شوند. در این مرحله، محصولات روی هم چیده شده و با پوشش محافظ بسته بندی می شوند تا در زمان حمل، انبارداری و تخلیه دچار خط و خش، فرورفتگی یا آسیب به لبه ها نشوند. بسته بندی اصولی، مخصوصا برای پانل های رنگی و سقفی، به حفظ کیفیت ظاهری و فنی محصول کمک می کند.

راه اندازی خط تولید ساندویچ پانل

در حال حاضر استفاده از ساندویچ پانل به دلیل کیفیت بالا، مقاومت ایده‌آل و وزن کم در تولید سازه های پیش ساخته، سوله و غیره بسیار متداول است. اما برخلاف آنچه که تصور می شود، قیمت ساندویچ پانل نسبت به مزایا و کیفیت آن بالا نیست. بنابراین راه اندازی خط تولید ساندویچ پانل می تواند یک کسب و کار پر سود باشد.

اما سوالی که در این رابطه مطرح می‌ شود این است که راه اندازی خط تولید ساندویچ پانل چگونه است؟ دستگاه های لازم برای این کار کدامند؟ آیا هزینه راه اندازی این خط تولید به قیمت آهن وابسته است؟ بسته به اینکه مراحل تولید ساندویچ پانل به کدام روش انجام شود، دستگاه های مختلفی برای راه اندازی این خط تولید مورد نیاز است.  برای راه اندازی یک خط تولید تمام اتوماتیک مجهز دستگاه های زیر ضروری هستند.

رول فرمینگ: رول فرمینگ از دستگاه های اصلی برای راه اندازی خط تولید ساندویچ پانل است. برای شروع کار تهیه 3 تا 4 دستگاه رول فرمینگ کفایت می کند.

دستگاه تزریق فوم: برای تزریق فوم در لایه میانی ساندویچ پانل لازم است یک دستگاه تزریق فوم در خط تولید موجود باشد. به طور معمول برای شروع فعالیت در این زمینه و راه اندازی خط تولید می توان از دستگاه تزریق فوم 2 جزئی استفاده کرد. چرا که دستگاه تزریق فوم چهار جزئی نسبت به دستگاه 2 جزئی قیمت بالاتری دارد.

دستگاه برش اولیه: وجود این دستگاه در خط تولید برای اصلاح ورق های استفاده شده در ساخت ساندویچ پانل اهمیت دارد.

دستگاه پرس: برای دستیابی به یک نتیجه ایده‌آل، جلب رضایت مشتری و افزایش فروش بهتر است از دستگاه پرس مناسب برای خط تولید ساندویچ پانل استفاده کنید. چرا که کیفیت نهایی و ساخت ساندویچ پانل های مختلف ارتباط مستقیمی با دستگاه پرس دارد.

دستگاه پیش گرم: این دستگاه با ایجاد گرمایش به واسطه برق یا سوخت، ورق ها را برای ادامه مراحل تولید ساندویچ پانل یا به طور دقیق تر تزریق فوم آماده می کند.

دستگاه خنک کننده: این دستگاه مراحل تولید ساندویچ پانل به ویژه مرحله بسته بندی را تسریع می کند. با این وجود تهیه آن برای خط تولید ساندویچ پانل ضرورت ندارد.

تولید ساندویچ پانل فرآیندی تخصصی و چند مرحله ای است که از انتخاب ورق و عایق مناسب شروع می شود و با فرم دهی، تزریق یا قرار دادن فوم، پرس، تثبیت، برش، بسته بندی و کنترل کیفیت به محصول نهایی می رسد. تفاوت روش پیوسته و غیر پیوسته، نوع دستگاه های مورد استفاده و دقت در راه اندازی خط تولید، تاثیر مستقیمی بر کیفیت، دوام، عایق کاری و کاربرد نهایی پانل دارد. به همین دلیل، هنگام انتخاب یا خرید ساندویچ پانل نباید فقط به ظاهر محصول توجه کرد؛ بلکه کیفیت ورق، نوع فوم، دقت تولید، تست های کنترل کیفیت و توان فنی تولیدکننده نیز باید بررسی شود تا محصول انتخاب شده برای پروژه های سقفی، دیواری، صنعتی یا سردخانه ای عملکرد مطمئنی داشته باشد.
