ساندویچ پانل بتنی چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
ساندویچ پانل بتنی یکی از سیستم های پیش ساخته ساختمانی است که با ترکیب لایه های مقاوم بتنی، هسته عایق و اجزای اتصال دهنده، امکان ساخت دیوار و سقف با عملکرد همزمان سازه ای، حرارتی و صوتی را فراهم می کند. برخلاف پانل های سبک فلزی که پوسته آنها معمولا از ورق فولادی ساخته می شود، در این سیستم بتن نقش اصلی را در تامین مقاومت، دوام و حفاظت از هسته داخلی بر عهده دارد. استفاده از این پانل ها می تواند سرعت اجرای پوسته ساختمان را افزایش دهد و بخشی از عملیات قالب بندی، بتن ریزی و عایق کاری در محل پروژه را به محیط کنترل شده کارخانه منتقل کند. با توجه به حضور فولاد در شبکه های تقویتی، میلگردها، اتصالات و برخی اجزای نصب، تغییرات قیمت آهن نیز می تواند به صورت مستقیم یا غیر مستقیم بر هزینه نهایی این سیستم اثر بگذارد. در ادامه، ساختار، انواع، شیوه اجرا، کاربردها و نقاط قوت و ضعف ساندویچ پنل بتنی را از دیدگاه فنی بررسی می کنیم.
ساندویچ پانل بتنی چیست؟
ساندویچ پانل بتنی یا Concrete Sandwich Panel یک عضو چندلایه ساختمانی است که معمولا از دو لایه بتن در طرفین و یک هسته عایق حرارتی در بخش میانی تشکیل می شود. این لایه ها توسط اتصال دهنده های مکانیکی، شبکه فولادی یا سیستم های کامپوزیتی به یکدیگر مرتبط می شوند تا پانل هنگام حمل، نصب و بهره برداری رفتار قابل پیش بینی داشته باشد. بسته به طراحی، دو پوسته بتنی می توانند به صورت مرکب یا مستقل عمل کنند. در سیستم Composite Panel، اتصال دو لایه به گونه ای طراحی می شود که انتقال برش بین آنها صورت گیرد و مجموعه رفتاری نزدیک به یک مقطع یکپارچه داشته باشد؛ در حالی که در Non-Composite Panel هر پوسته می تواند وظیفه متفاوتی بر عهده داشته باشد. بنابراین پاسخ به پرسش ساندویچ پانل بتنی چیست تنها به معرفی یک دیوار سه لایه محدود نمی شود و باید نحوه مشارکت اجزای آن در انتقال بار نیز بررسی شود.
ضخامت پوسته ها، مقاومت فشاری بتن، نوع آرماتورگذاری، جنس هسته عایق، طول و آرایش Connectorها، ابعاد پانل و نحوه انتقال بار به فونداسیون یا اسکلت از پارامترهای اصلی طراحی هستند. در بعضی پروژه ها پوسته داخلی نقش سازه ای دارد و پوسته خارجی عمدتا وظیفه محافظت و ایجاد نمای معماری را بر عهده می گیرد؛ در برخی سیستم ها نیز هر دو لایه در مقاومت عضو مشارکت دارند. به همین علت قیمت ساندویچ پانل تنها تابع مساحت آن نیست و مشخصات مهندسی، ضخامت بتن، مقدار فولاد مصرفی، نوع عایق، پیچیدگی قالب، نوع اتصال و هزینه حمل و نصب باید همزمان محاسبه شوند.

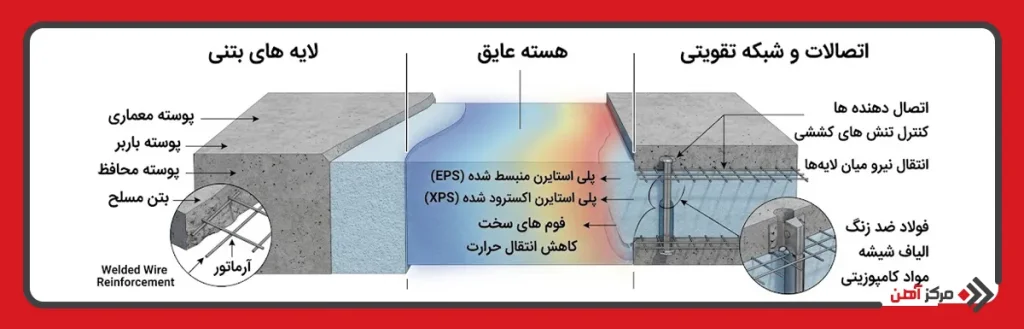

ساختار ساندویچ پانل بتنی
ساختار ساندویچ پانل بر مبنای عملکرد هماهنگ چند ماده با خواص مکانیکی و حرارتی متفاوت شکل می گیرد. بتن مقاومت فشاری و دوام سطحی را تامین می کند، فولاد یا شبکه تقویتی برای کنترل تنش های کششی و ترک خوردگی به کار می رود و هسته میانی انتقال حرارت را محدود می کند. مسئله مهم در طراحی این سیستم، ایجاد اتصال مناسب میان این اجزا بدون تشکیل پل حرارتی نامطلوب است. در نتیجه انتخاب هر جزء باید بر اساس عملکرد کل پانل انجام شود، نه صرفا مقاومت همان جزء.
لایه های بتنی
دو پوسته بتنی بخش سخت و مقاوم پانل را تشکیل می دهند. اگر بخواهیم از دید مهندسی بررسی کنیم که در این سیستم ساندویچ پانل چیست، باید میان پوسته باربر، پوسته معماری و پوسته محافظ تمایز قائل شویم. لایه داخلی در بسیاری از طرح ها می تواند بخشی از بارهای قائم یا جانبی را تحمل کند، در حالی که لایه خارجی بیشتر در معرض رطوبت، تغییرات دما، تابش خورشید و عوامل محیطی قرار دارد. بتن مورد استفاده نیز می تواند بتن معمولی، بتن مسلح، بتن سبک یا ترکیبات ویژه کارخانه ای باشد.
ضخامت این لایه ها بر اساس طول و ارتفاع پانل، بارهای طراحی، شرایط حمل، محل نقاط بلند کردن و الزامات دوام تعیین می شود. آرماتور یا Welded Wire Reinforcement داخل بتن برای کنترل ترک های ناشی از جمع شدگی، تغییرات حرارتی، جابه جایی و بارگذاری استفاده می شود. کیفیت عمل آوری بتن نیز اهمیت زیادی دارد؛ زیرا مقاومت اسمی بالا بدون تراکم و Curing مناسب نمی تواند دوام مورد انتظار پانل را تضمین کند.
هسته عایق
هسته عایق یا Insulation Core بین دو پوسته بتنی قرار می گیرد و مهم ترین وظیفه آن کاهش انتقال حرارت از جداره ساختمان است. در انواع ساندویچ پانل بتنی می توان از عایق هایی مانند پلی استایرن منبسط شده EPS، پلی استایرن اکسترود شده XPS یا فوم های سخت با مشخصات فنی متناسب با پروژه استفاده کرد. ضریب هدایت حرارتی، مقاومت در برابر جذب رطوبت، پایداری ابعادی، مقاومت فشاری و رفتار در برابر حریق از معیارهای اصلی انتخاب هسته هستند.
ضخامت عایق باید بر اساس مقاومت حرارتی مورد نیاز پوسته ساختمان تعیین شود. افزایش ضخامت هسته معمولا مقدار Thermal Resistance را بالا می برد، اما همزمان فاصله بین دو لایه بتن را افزایش داده و الزامات مربوط به Connectorها را تغییر می دهد. پیوستگی عایق نیز بسیار مهم است؛ زیرا شکاف ها، اتصالات نامناسب یا عبور اجزای فلزی با هدایت حرارتی بالا می توانند Thermal Bridge ایجاد کرده و عملکرد واقعی دیوار را پایین تر از مقدار محاسباتی کنند.
اتصالات و شبکه تقویتی
شبکه تقویتی وظیفه کنترل تنش های کششی و ترک خوردگی بتن را بر عهده دارد، اما اتصال دهنده ها وظیفه متفاوتی دارند و نیرو را میان لایه های پانل منتقل می کنند. این اتصال دهنده ها ممکن است از فولاد ضد زنگ، فولاد گالوانیزه، الیاف شیشه یا مواد کامپوزیتی با هدایت حرارتی پایین ساخته شوند. طراحی آنها باید در برابر برش، کشش، تغییر شکل ناشی از اختلاف دمای دو پوسته و نیروهای ایجاد شده هنگام حمل و نصب کنترل شود.
مقدار آرماتور و نوع اتصالات بر وزن ساندویچ پانل و همچنین ظرفیت مکانیکی آن تاثیر دارند، اما بخش عمده جرم پانل معمولا مربوط به لایه های بتنی است. افزایش غیرضروری ضخامت بتن فقط وزن مرده را بالا نمی برد؛ بلکه ظرفیت جرثقیل، تجهیزات حمل، نقاط لیفت، نوع تریلی و حتی طراحی فونداسیون را نیز تحت تاثیر قرار می دهد. به همین دلیل Optimization مقطع در طراحی پانل پیش ساخته اهمیت اقتصادی و سازه ای بالایی دارد.

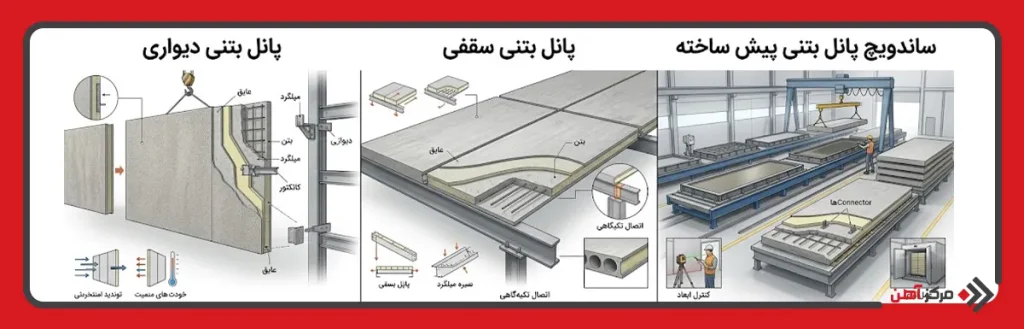

انواع ساندویچ پانل بتنی
تقسیم بندی ساندویچ پانل های بتنی را می توان بر اساس محل استفاده، عملکرد سازه ای، شیوه تولید و نحوه انتقال بار انجام داد. یکی از کاربردی ترین دسته بندی ها در پروژه های ساختمانی، تفکیک آنها به پانل دیواری، پانل سقفی و پانل پیش ساخته کارخانه ای است. هر گروه الزامات متفاوتی از نظر آرماتورگذاری، ابعاد، اتصالات و نصب دارد.
پانل بتنی دیواری
پانل بتنی دیواری برای تشکیل جداره خارجی، دیوار پیرامونی و در برخی سیستم ها دیوارهای باربر مورد استفاده قرار می گیرد. دیوار ساندویچ پانل بتنی علاوه بر تحمل بارهای تعیین شده در طراحی، باید در برابر فشار و مکش باد، تغییرات دمایی، نفوذ رطوبت و جابه جایی نسبی اجزای ساختمان عملکرد مناسبی داشته باشد. در ساختمان های چند طبقه، جزئیات اتصال پانل به اسکلت اهمیت ویژه دارد؛ زیرا اتصال باید نیروهای طراحی را منتقل کند و در عین حال تغییر شکل های مجاز سازه را در نظر بگیرد.
پانل بتنی سقفی
پانل بتنی سقفی برای ایجاد اجزای افقی یا سیستم های پیش ساخته کف و سقف طراحی می شود. در این پانل ها کنترل خمش، برش، خیز و ارتعاش نسبت به پانل های غیر باربر دیواری اهمیت بیشتری پیدا می کند. آرایش آرماتور اصلی باید متناسب با دهانه و مسیر انتقال بار باشد و ناحیه تکیه گاهی نیز برای انتقال نیرو به تیر، دیوار یا سایر اجزای باربر طراحی شود.
وجود هسته سبک در بعضی سیستم های سقفی می تواند جرم عضو را در مقایسه با مقاطع کاملا توپر کاهش دهد، اما این موضوع به معنی امکان حذف محاسبات سازه ای نیست. ظرفیت واقعی پانل باید بر اساس هندسه مقطع، مقاومت مصالح، شرایط تکیه گاهی و بارهای مرده و زنده تعیین شود.
ساندویچ پانل بتنی پیش ساخته
در Precast Concrete Sandwich Panel بخش عمده فرایند تولید داخل کارخانه انجام می شود. قالب بندی دقیق، جایگذاری آرماتور، نصب Connectorها و عایق، بتن ریزی، تراکم، عمل آوری و کنترل ابعادی در محیط تولید صورت می گیرد و عضو آماده برای نصب به کارگاه منتقل می شود. این شیوه امکان کنترل بهتر کیفیت بتن، موقعیت شبکه های تقویتی و تلرانس های ابعادی را فراهم می کند.
مزیت صنعتی این روش زمانی بیشتر می شود که پروژه دارای تعداد زیادی پانل با ابعاد یا تیپ های تکراری باشد. در مقابل، محدودیت های مسیر حمل، ظرفیت تریلی و جرثقیل، شعاع کاری جرثقیل، وزن قطعه و محل انبارش موقت باید پیش از تولید بررسی شوند؛ زیرا یک پانل قابل تولید لزوما یک پانل قابل حمل و نصب نیست.
| نوع پانل | کاربرد اصلی | ویژگی طراحی شاخص | ملاحظات اجرایی |
|---|---|---|---|
| پانل بتنی دیواری | دیوار خارجی و باربر یا غیر باربر | مقاومت در برابر باد، حرارت و عوامل محیطی | اهمیت بالای اتصال به اسکلت |
| پانل بتنی سقفی | کف و سقف پیش ساخته | کنترل خمش، برش و خیز | نیازمند طراحی دقیق تکیه گاه |
| پانل بتنی پیش ساخته | پروژه های صنعتی و انبوه سازی | کنترل کارخانه ای ابعاد و کیفیت | وابستگی زیاد به حمل و جرثقیل |
نحوه اجرای ساندویچ پانل بتنی
اجرای ساندویچ پانل بتنی از مرحله طراحی Shop Drawing و تعیین ابعاد، آرماتورگذاری، محل بازشوها، Inserts، نقاط لیفت و اتصالات آغاز می شود. در تولید کارخانه ای ابتدا قالب آماده و شبکه تقویتی لایه اول نصب می شود؛ سپس بتن پوسته نخست ریخته و متراکم می شود. عایق حرارتی و اتصال دهنده ها در موقعیت طراحی شده قرار می گیرند و پس از تکمیل آرماتورگذاری، پوسته دوم اجرا می شود. رعایت Concrete Cover، موقعیت دقیق Connectorها و جلوگیری از جابه جایی هسته هنگام بتن ریزی برای دستیابی به مقطع طراحی شده ضروری است.
پس از رسیدن بتن به مقاومت لازم برای جابه جایی، پانل از قالب خارج، کنترل و برای حمل آماده می شود. در کارگاه، قطعات با استفاده از نقاط بلند کردن مهندسی شده و جرثقیل در موقعیت نصب قرار می گیرند. سپس اتصالات موقت برای پایدارسازی اولیه و اتصالات دائمی برای انتقال بار اجرا می شوند. کنترل شاقولی، تراز، عرض درزها و موقعیت پانل باید پیش از تثبیت نهایی انجام شود. در مرحله پایانی نیز Jointها با مصالح مناسب آب بندی می شوند تا مسیر نفوذ آب و هوا در محل اتصال قطعات ایجاد نشود.
کاربرد ساندویچ پانل بتنی در ساختمان
کاربرد این سیستم تنها به ایجاد یک دیوار پیش ساخته محدود نیست و بسته به طراحی معماری و سازه ای می توان از آن در پروژه های مختلف استفاده کرد. قابلیت تولید صنعتی قطعات بزرگ و ترکیب مقاومت مکانیکی با عایق حرارتی، دامنه استفاده از این پانل ها را گسترش داده است.
- دیوارهای پیرامونی ساختمان
- دیوارهای باربر پیش ساخته
- نمای بتنی ساختمان
- ساختمان های صنعتی
- سالن های تولید و انبارها
- ساختمان های اداری
- مجتمع های مسکونی پیش ساخته
- پروژه های انبوه سازی
- ساختمان های تجاری
- سازه های مدولار
- دیوارهای جداکننده با عملکرد حرارتی
- برخی سیستم های پیش ساخته کف و سقف

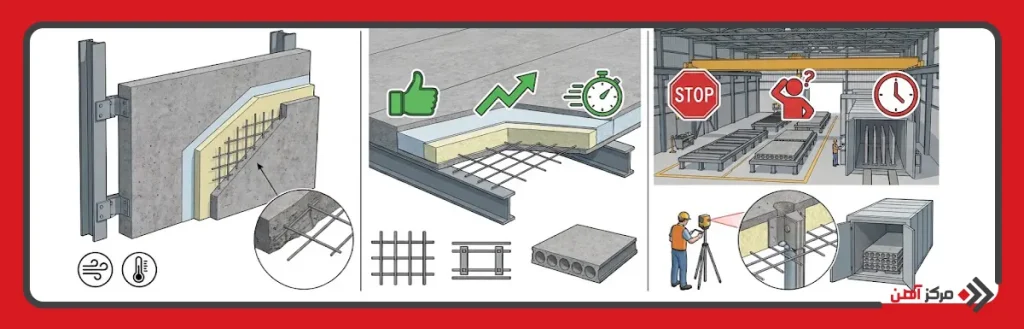

مزایا و معایب ساندویچ پانل بتنی
ارزیابی این سیستم باید بر اساس چرخه کامل تولید، حمل، نصب و بهره برداری انجام شود. بسیاری از مزیت های آن ناشی از انتقال عملیات ساختمانی از محیط کارگاه به خط تولید کنترل شده است، در حالی که مهم ترین محدودیت ها به جرم بالای قطعات و وابستگی اجرا به تجهیزات مکانیکی مربوط می شود.
مزایا:
- مقاومت و دوام مکانیکی مناسب
- عملکرد حرارتی مطلوب در طراحی صحیح
- امکان کاهش پل حرارتی با Connector مناسب
- مقاومت مناسب پوسته بتنی در برابر عوامل محیطی
- سرعت بالای نصب در پروژه های تکرارپذیر
- کنترل کیفی بهتر در تولید کارخانه ای
- کاهش عملیات قالب بندی در محل پروژه
- امکان تولید سطوح معماری متنوع
- قابلیت استفاده در سیستم های باربر و غیر باربر
- کاهش وابستگی کیفیت قطعه به شرایط آب و هوایی کارگاه
- امکان ادغام عایق حرارتی با جداره اصلی ساختمان
- دوام بالای سطح خارجی در شرایط بهره برداری مناسب
معایب:
- وزن بیشتر نسبت به پانل های فلزی سبک
- نیاز به جرثقیل و تجهیزات تخصصی نصب
- هزینه قابل توجه حمل قطعات بزرگ
- حساسیت بالا به طراحی نقاط لیفت
- ضرورت طراحی دقیق اتصالات
- دشواری اصلاح ابعاد پس از تولید
- محدودیت حمل پانل های بسیار بزرگ
- نیاز به هماهنگی زودهنگام بازشوهای معماری و تاسیساتی
- احتمال ایجاد پل حرارتی در اتصالات نامناسب
- دشواری تغییرات گسترده پس از نصب
- نیاز به فضای کافی برای تخلیه و نصب قطعات
- وابستگی کیفیت نهایی به آب بندی صحیح درزها
در مجموع، ساندویچ پانل بتنی را باید یک سیستم مهندسی شده چندلایه دانست، نه صرفا ترکیبی از بتن و عایق. عملکرد مطلوب آن زمانی حاصل می شود که ضخامت پوسته ها، مشخصات هسته، نوع شبکه تقویتی، اتصال دهنده ها، جزئیات درزها و روش نصب به صورت یک مجموعه واحد طراحی شوند. انتخاب صحیح این سیستم می تواند سرعت ساخت، دوام پوسته و عملکرد حرارتی ساختمان را بهبود دهد، اما تصمیم نهایی باید بر پایه محاسبات سازه ای، الزامات انرژی، امکانات حمل و نصب و شرایط واقعی پروژه انجام شود.
سوالات متداول
ساندویچ پانل بتنی دارای هسته عایق میان دو لایه بتن است، در حالی که دیوار بتنی معمولی معمولا ساختاری یکپارچه و بدون لایه عایق میانی دارد.
بله، هسته عایق میانی می تواند انتقال حرارت و بخشی از صوت را کاهش دهد و عملکرد نهایی به نوع و ضخامت عایق بستگی دارد.
ضخامت این پانل ثابت نیست و بر اساس ضخامت لایه های بتن، هسته عایق، نوع کاربرد و محاسبات سازه ای پروژه تعیین می شود.
در صورت طراحی صحیح اتصالات، شبکه تقویتی و نحوه اتصال به سازه، این پانل ها می توانند عملکرد مناسبی در برابر نیروهای ناشی از زلزله داشته باشند.
وزن پانل به ضخامت و نوع بتن وابسته است و افزایش آن می تواند بار مرده، ابعاد سازه باربر، فونداسیون و تجهیزات حمل و نصب را تحت تاثیر قرار دهد.
این سیستم برای ساختمان های صنعتی، مسکونی، اداری، تجاری، انبارها، سالن ها و پروژه های پیش ساخته و انبوه سازی قابل استفاده است.
