جداسازهای لرزه‌ای چیست و چه کاربردی دارند؟

زلزله از جمله مخاطرات طبیعی است که در عرض چند ثانیه می تواند یک شهر یا محله را ویران کند. در حالی که سال ها مهندسان تنها با افزایش مقاومت سازه ها سعی در مقابله با زلزله داشتند، پیشرفت های اخیر نشان داده است که رویکردی به نام جداسازی لرزه ای می تواند بسیار مؤثرتر باشد. سیستم های جداساز لرزه ای با ایجاد فاصله و انعطاف بین فونداسیون و سازه، اجازه نمی دهد انرژی زلزله مستقیما وارد ساختمان شود.

این فناوری در پروژه های حیاتی مانند بیمارستان ها، پل های ارتباطی و ساختمان های دولتی مورد استفاده قرار می گیرد. همانطور که در طراحی و اجرای سازه ها بر انتخاب مصالحی چون میلگرد یا بررسی قیمت آهن تأکید می شود، انتخاب سیستم جداساز لرزه ای نیز بخش مهمی از طراحی یک ساختمان ضد زلزله به شمار می رود. در ادامه این مقاله با ما همراه باشید.

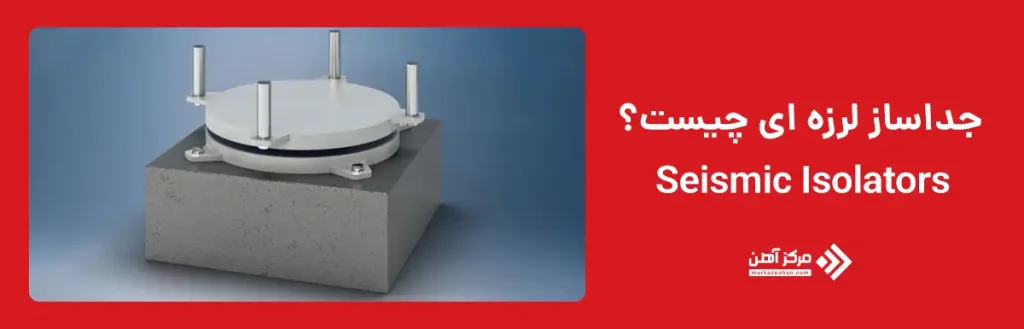

جداساز لرزه ای چیست؟

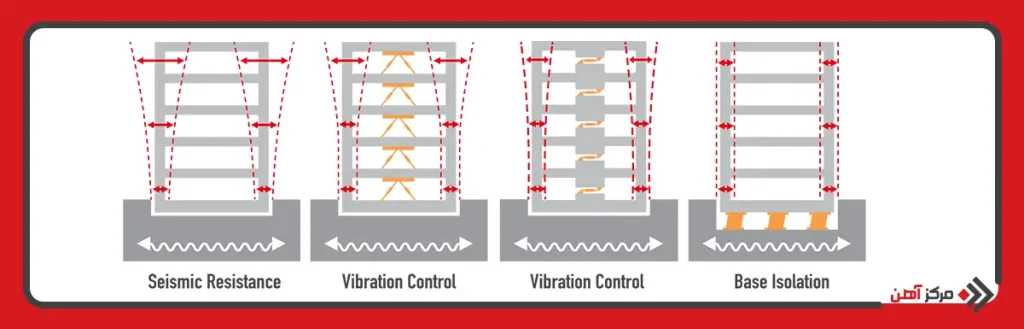

جداساز لرزه ای چیست؟ در واقع یک تجهیز مهندسی پیشرفته است که بین فونداسیون و سازه نصب می شود تا انرژی زمین لرزه مستقیما به ساختمان منتقل نشود. عملکرد آن به گونه ای است که مانند یک فیلتر لرزه ای عمل کرده و حرکت های شدید زمین را به حرکات نرم و کنترل شده برای ساختمان تبدیل می کند. در واقع، جداساز با افزایش انعطاف پایه سازه، دوره نوسانی آن را تغییر داده و نیروهای مخرب زلزله را به میزان چشمگیری کاهش می دهد. این فناوری در طراحی جداساز لرزه ای ساختمان ضد زلزله و حتی جداساز لرزه ای پل به کار می رود و بخش مهمی از سیستم های مقاوم سازی مدرن به شمار می رود.

در کشورهایی مانند ژاپن، آمریکا و اخیرا جداساز لرزه ای در ایران، به ویژه در بیمارستان ها و مراکز حساس استفاده گسترده ای پیدا کرده است. انتخاب نوع جداساز به شرایط سازه، خاک و بودجه بستگی دارد. همانطور که در انتخاب مصالح ساختمانی، بررسی دقیق هزینه ها مثل قیمت تیرآهن نقش تعیین کننده ای دارد، در طراحی و اجرای جداساز نیز برآورد اقتصادی یکی از گام های اصلی محسوب می شود. این سیستم ها انواع مختلفی دارند؛ از جمله جداساز لاستیکی (RB)، جداساز لرزه ای LRB با هسته سربی، جداساز اصطکاکی FPS و نمونه های ترکیبی. هر یک ویژگی های خاصی دارند و در پروژه های متفاوتی کاربرد پیدا می کنند.

از نظر فنی، عملکرد جداساز تنها به کاهش انتقال انرژی محدود نمی شود؛ بلکه همراه با سایر تجهیزات کنترل ارتعاش، مانند میراگر ها، می تواند یک سیستم کامل حفاظت لرزه ای ایجاد کند. میراگرها انرژی زلزله را به گرما یا اصطکاک تبدیل می کنند، در حالی که جداسازها با تغییر مسیر حرکت زمین، نیروی وارد بر ساختمان را کاهش می دهند. ترکیب این دو فناوری، سازه را به یک ساختمان ضد زلزله نزدیک می کند. به همین دلیل، طراحی مدرن مقاوم سازی اغلب جداسازها را در کنار میراگرها به کار می گیرد تا حداکثر ایمنی و پایداری سازه تضمین شود.

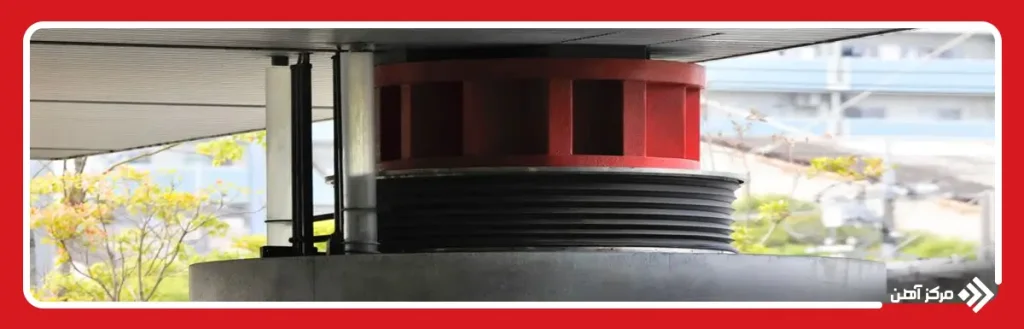

انواع جداساز لرزه ای

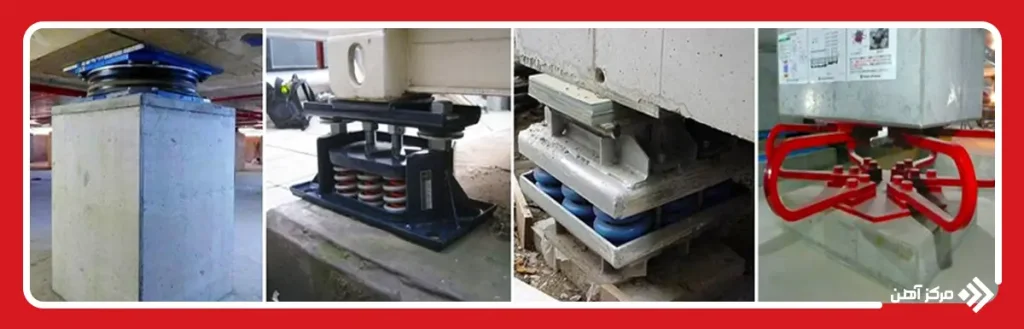

جداسازهای لرزه ای (جداساز لرزه ای به انگلیسی: Seismic Isolators) بسته به جنس، شکل و مکانیزم عملکرد به چند گروه اصلی تقسیم می شوند. انتخاب نوع مناسب بستگی به نوع سازه، شرایط زمین شناسی، سطح اهمیت ساختمان و حتی هزینه های اجرا دارد. در ادامه انواع جداگر لرزه ای را به صورت کامل معرفی می کنم و توضیح می دهم که هر کدام برای کدام پروژه ها مناسب ترند و دقت عملکرد آن ها چگونه است.

نوع جداساز لرزه ای	توضیح عملکرد	کاربرد اصلی	مزایا	معایب	میزان کاهش نیرو (تقریبی)
RB (Rubber Bearing)	لایه های لاستیک و فولاد، ایجاد انعطاف در پایه سازه	ساختمان های مسکونی و اداری با ارتفاع متوسط	ساده، ارزان، نصب آسان	جذب انرژی محدود در زلزله های شدید	60 تا 70 درصد
LRB (Lead Rubber Bearing)	لاستیک با هسته سربی برای جذب بیشتر انرژی	بیمارستان ها، مدارس، برج ها و ساختمان های حیاتی	جذب انرژی بالا، دوام خوب	هزینه بیشتر، نیاز به طراحی دقیق	75 تا 85 درصد
FPS (Friction Pendulum System)	حرکت روی سطح کروی و اصطکاک کنترل شده	پل ها، سدها و سازه های بزرگ با دهانه طولانی	تحمل جابجایی بزرگ، عملکرد عالی در زلزله های شدید	هزینه بالا، نگهداری دشوار	80 تا 90 درصد
ترکیبی (Hybrid)	ترکیب لاستیکی و اصطکاکی برای افزایش کارایی	پروژه های خاص مثل نیروگاه ها، مراکز داده	ترکیب مزایا، کارایی بالا	پیچیدگی طراحی و اجرا	80 تا 90 درصد
جداساز لرزه ای پل	نسخه ویژه RB یا FPS برای پل ها	پل های حیاتی و مسیرهای امدادی	جلوگیری از قطع ارتباط پس از زلزله	بسته به نوع انتخاب هزینه متغیر	70 تا 90 درصد

جداساز لرزه ای لاستیکی (RB – Rubber Bearing)

جداسازهای لاستیکی ساده ترین و متداول ترین نوع جداساز لرزه ایی هستند که از لایه های لاستیک و فولاد تشکیل می شوند. این نوع جداساز با ایجاد انعطاف بین سازه و فونداسیون، انرژی زلزله را کاهش می دهد و اجازه نمی دهد نیروهای لرزه ای به طور مستقیم وارد ساختمان شوند. کاربرد اصلی آنها در ساختمان های مسکونی و اداری با ارتفاع متوسط است. این جداسازها از نظر اقتصادی مقرون به صرفه اند اما توانایی محدودی در جذب انرژی زلزله های شدید دارند. در شرایط معمول، می توانند تا حدود 70 درصد نیروهای مخرب را کاهش دهند و برای پروژه هایی که بودجه محدود دارند انتخاب خوبی هستند.

جداساز لرزه ای LRB (Lead Rubber Bearing)

LRB نوع پیشرفته تری از جداسازهای لاستیکی است که در مرکز خود یک هسته سربی دارد. این هسته سربی باعث می شود علاوه بر انعطاف، انرژی زلزله نیز تا حد زیادی جذب شود. به همین دلیل، LRB یکی از محبوب ترین انتخاب ها برای پروژه های حیاتی مانند بیمارستان ها، مدارس و برج های بلند است. عملکرد این جداسازها در مقایسه با RB بسیار دقیق تر بوده و تا 85 درصد توانایی کاهش انرژی زلزله را دارند. هرچند هزینه نصب و نگهداری آنها بالاتر است، اما در پروژه هایی که جان انسان ها و استمرار خدمات اهمیت دارد، استفاده از این سیستم کاملا توجیه پذیر است.

جداساز اصطکاکی (FPS – Friction Pendulum System)

جداساز اصطکاکی یا Friction Pendulum System بر پایه حرکت روی یک سطح کروی طراحی شده است. این سیستم با ایجاد اصطکاک کنترل شده و امکان جابجایی نسبتا زیاد، از انتقال نیروهای شدید زلزله جلوگیری می کند. FPS بیشتر در پل ها، سدها و سازه های بزرگ با دهانه طولانی به کار می رود؛ زیرا قابلیت تحمل حرکات وسیع زمین را دارد. این نوع جداساز می تواند تا 90 درصد نیروهای زلزله را کاهش دهد و یکی از دقیق ترین و قوی ترین سیستم های جداسازی محسوب می شود. محدودیت اصلی آن هزینه بالا و نیاز به نگهداری ویژه است.

جداساز لرزه ای ترکیبی

جداسازهای ترکیبی در واقع تلفیقی از فناوری لاستیکی و اصطکاکی هستند و برای شرایط خاص طراحی می شوند. به طور مثال، در مناطقی با خاک نرم یا زلزله های پیچیده، ترکیب دو سیستم باعث افزایش کارایی و اطمینان بیشتر می شود. این جداسازها بیشتر در مراکز حساس مانند نیروگاه ها، مراکز داده و پروژه های ملی استفاده می شوند. طراحی و اجرای آنها بسیار پیچیده است، اما می توانند بین 80 تا 90 درصد انرژی زلزله را کاهش دهند و برای پروژه هایی با اهمیت استراتژیک بهترین گزینه به شمار می روند.

جداساز لرزه ای پل

پل ها به دلیل نقش حیاتی در حمل و نقل، نیازمند محافظت ویژه در برابر زلزله هستند. جداساز لرزه ای پل معمولا از نوع لاستیکی یا اصطکاکی انتخاب می شود. این سیستم ها باعث می شوند پل حتی پس از یک زلزله بزرگ، عملکرد خود را حفظ کند و ارتباط بین مناطق مختلف قطع نشود. بسته به طراحی و نوع جداساز، توانایی کاهش نیروها در پل ها بین 70 تا 90 درصد متغیر است. در ایران نیز پروژه هایی با استفاده از جداسازهای پل اجرا شده اند که نمونه ای از پیشرفت در مقاوم سازی زیرساخت های حیاتی کشور هستند.

کاربرد جداساز لرزه ای

جداساز لرزه ای در مهندسی سازه یک فناوری نوین است که با هدف کاهش اثرات زلزله به کار می رود. این سیستم با ایجاد یک لایه انعطاف پذیر میان فونداسیون و سازه، انتقال نیروهای مخرب زمین لرزه را محدود کرده و پایداری کلی سازه را افزایش می دهد. در ادامه مهم ترین حوزه های کاربرد جداساز لرزه ای را توضیح می دهم:

جداساز لرزه ای ساختمان

در ساختمان های مسکونی، اداری و تجاری، جداساز لرزه ای باعث می شود در زمان وقوع زلزله، لرزش های شدید به حرکات نرم تر و قابل کنترل تبدیل شوند. این موضوع به ویژه در بیمارستان ها، مدارس و برج های بلند اهمیت بیشتری دارد. در واقع، نصب جداساز لرزه ای ساختمان یکی از روش های اصلی برای تبدیل یک پروژه به ساختمان ضد زلزله است.

جداساز لرزه ای پل

پل ها یکی از زیرساخت های حیاتی هستند که در زمان زلزله باید عملکرد خود را حفظ کنند. استفاده از جداساز لرزه ای پل باعث می شود که پس از زمین لرزه ارتباط میان مناطق مختلف قطع نشود. این نوع جداساز بیشتر از نوع لاستیکی LRB یا اصطکاکی FPS انتخاب می شود و می تواند بین 70 تا 90 درصد نیروهای وارد بر پل را کاهش دهد.

جداساز لرزه ای در سیستم باربر جانبی

در بسیاری از ساختمان های بلند، نیروی جانبی ناشی از زلزله یا باد می تواند تغییر شکل های بزرگی ایجاد کند. نصب جداساز در بخش های کلیدی سازه و ترکیب آن با سیستم جداساز لرزه ای در باربر جانبی باعث کاهش تغییر شکل ها و جلوگیری از شکست سازه می شود. این روش به ویژه در برج ها و سازه های بلند کاربرد فراوانی دارد.

کاربردهای خاص و پیشرفته

علاوه بر ساختمان ها و پل ها، از جداسازهای لرزه ای در سازه های حساس مانند نیروگاه ها، مراکز داده، بیمارستان های مرجع و مراکز امداد و نجات استفاده می شود. در این پروژه ها، عملکرد مستمر پس از زلزله حیاتی است و فناوری هایی مانند جداساز لرزه ای LRB بهترین گزینه محسوب می شوند.

مزایا و معایب جداسازهای لرزه ای

جداسازهای لرزه ای به عنوان یکی از فناوری های نوین مقاوم سازی، هم نقاط قوت چشمگیری دارند و هم محدودیت هایی که باید در انتخاب و طراحی مد نظر قرار گیرند. در ادامه ابتدا توضیح کوتاهی می دهم و سپس فهرست مزایا و معایب را بیان می کنم. جداساز لرزه ای با کاهش انتقال نیروهای مخرب زلزله، امکان ساخت ساختمان ضد زلزله را فراهم می کند. با این حال، هزینه اولیه خرید و نصب آن و نیاز به تخصص بالا در طراحی و اجرا، از چالش های اصلی محسوب می شود. همانطور که مقایسه هزینه ها مثل قیمت جداساز لرزه ای در پروژه ها اهمیت دارد، بررسی معایب و مزایا نیز برای انتخاب صحیح حیاتی است.

مزایای جداسازهای لرزه ای

• کاهش قابل توجه نیروهای وارد بر سازه در زمان زلزله
• افزایش ایمنی ساکنان و کاهش خسارت های جانی
• کاهش هزینه های بازسازی پس از زلزله
• افزایش طول عمر سازه و تجهیزات داخلی
• امکان استفاده همزمان با میراگر برای عملکرد بهتر
• مناسب برای ساختمان های حیاتی مانند بیمارستان ها، مدارس و پل ها
• کمک به کاهش تغییر شکل جانبی در جداساز لرزه ای در سیستم باربر جانبی

معایب جداسازهای لرزه ای

• هزینه اولیه بالا نسبت به روش های مقاوم سازی سنتی
• نیاز به طراحی دقیق توسط مهندسان متخصص
• محدودیت اجرا در برخی ساختمان های قدیمی یا با شرایط زمین خاص
• نیاز به نگهداری و بازبینی دوره ای برای حفظ عملکرد
• معایب جداساز لرزه ای شامل پیچیدگی اجرا و زمان بیشتر در فرآیند ساخت نیز می شود

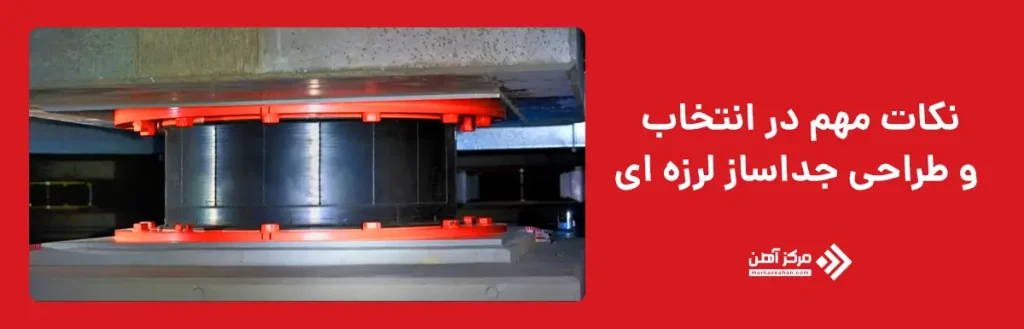

نکات مهم در انتخاب و طراحی جداساز لرزه ای

انتخاب و طراحی جداساز لرزه ای یک فرآیند دقیق و چندبعدی است که تنها با در نظر گرفتن شرایط سازه یا هزینه خرید تمام نمی شود. همانطور که بررسی قیمت جداساز لرزه ای و مصالحی مانند قیمت تیرآهن و قیمت میلگرد در پروژه های عمرانی مهم است، توجه به شرایط زمین، نوع سازه، سیستم های مکمل و استانداردهای طراحی نیز ضروری است. اگر طراحی یا انتخاب جداساز به درستی انجام نشود، نه تنها سازه در برابر زلزله محافظت نخواهد شد بلکه ممکن است هزینه های اضافی و خطرات جدی ایجاد گردد.

شناخت شرایط زمین شناسی و ژئوتکنیکی

نوع خاک و مقاومت بستر تاثیر زیادی بر عملکرد جداساز دارد. در زمین های نرم یا دارای نشست، استفاده از جداسازهای پیشرفته مانند جداساز لرزه ای lrb یا سیستم های ترکیبی عملکرد بهتری دارند. در مقابل، در زمین های سخت می توان از جداسازهای ساده تر مانند RB استفاده کرد.

اهمیت نوع و کاربری سازه

ساختمان های حیاتی مثل بیمارستان ها و مراکز امدادی باید از سیستم جداسازی لرزه ای در مقابل زلزله با کارایی بالا بهره بگیرند. برای ساختمان های مسکونی یا اداری معمولی، جداسازهای لاستیکی ساده کفایت می کنند. همچنین در پل ها و زیرساخت های حمل و نقل، جداساز لرزه ای پل یا سیستم اصطکاکی FPS گزینه مناسب تری است.

هماهنگی با سیستم های مکمل

در بسیاری از پروژه ها جداساز به تنهایی استفاده نمی شود بلکه همراه با میراگر نصب می شود تا سازه در برابر ارتعاشات شدید مقاومت بیشتری داشته باشد. این ترکیب به ویژه در پروژه هایی که سطح اهمیت بالایی دارند یا در مناطق با خطر زلزله بزرگ قرار دارند بسیار توصیه می شود.

تحلیل اقتصادی و مقایسه هزینه ها

اگرچه خرید جداساز لرزه ای و اجرای آن در ابتدا هزینه بیشتری دارد، اما در بلندمدت باعث صرفه جویی چشمگیری در هزینه های بازسازی پس از زلزله می شود. درست مانند انتخاب مصالحی نظیر آهن یا میلگرد، در اینجا نیز باید تحلیل هزینه و فایده انجام شود.

رعایت استانداردها و آیین نامه ها

طراحی جداساز لرزه ای در سیستم باربر جانبی نیازمند تحلیل دینامیکی پیشرفته است و تنها با رعایت دستورالعمل های معتبر می توان اطمینان داشت که سازه در برابر زلزله واقعی عملکرد مناسبی خواهد داشت.

جمع بندی

جداساز لرزه ای یکی از کارآمدترین فناوری های مهندسی برای کاهش اثرات زمین لرزه بر سازه هاست. این سیستم با ایجاد یک لایه انعطاف پذیر بین فونداسیون و سازه، انرژی مخرب زلزله را جذب کرده و مانع از انتقال مستقیم آن به ساختمان می شود. انواع جداساز لرزه ای شامل جداساز لاستیکی (RB)، جداساز لرزه ای LRB با هسته سربی، جداساز اصطکاکی (FPS)، نمونه های ترکیبی و همچنین جداساز لرزه ای پل هستند که هر کدام متناسب با شرایط پروژه و اهمیت سازه کاربرد دارند. بررسی دقیق شرایط زمین، نوع سازه، رعایت آیین نامه ها و تحلیل اقتصادی از مهم ترین نکات در انتخاب و طراحی این سیستم هاست.

کاربردهای جداسازها بسیار گسترده است؛ از جداساز لرزه ای ساختمان در پروژه های مسکونی و تجاری گرفته تا استفاده در پل ها، نیروگاه ها و مراکز داده. مزایای این فناوری شامل کاهش خسارت های جانی و مالی، افزایش طول عمر سازه و ایجاد ساختمان ضد زلزله است. در کنار این مزایا، چالش هایی مانند معایب جداساز لرزه ای شامل هزینه اولیه بالا، نیاز به طراحی تخصصی و نگهداری دوره ای وجود دارد. با این حال، استفاده از این سیستم ها به همراه فناوری های مکمل مانند میراگر باعث شده جداسازها به عنوان یکی از مهم ترین اجزای مقاوم سازی مدرن شناخته شوند. در نهایت، انتخاب صحیح و اجرای اصولی جداساز لرزه ای آینده ایمن تر برای سازه های ایران و جهان رقم خواهد زد.
