بار باد بر استراکچر پنل خورشیدی چگونه محاسبه می شود؟
دسترسی سریع به محتوای این مطلب
بار باد بر استراکچر پنل خورشیدی یکی از مهم ترین نیروهای محیطی است که در طراحی و اجرای سازه های نگهدارنده پنل خورشیدی باید مورد بررسی قرار گیرد. وزش باد می تواند نیروهای فشاری، مکشی و جانبی قابل توجهی به پنل ها و اجزای سازه وارد کند و در صورت طراحی نامناسب، باعث تغییر شکل استراکچر، شل شدن اتصالات یا حتی جدا شدن پنل ها شود. میزان این نیرو به عواملی مانند سرعت باد، ارتفاع سازه، زاویه قرارگیری پنل ها و شرایط جغرافیایی محل نصب بستگی دارد. همچنین انتخاب مقاطع فولادی مناسب و بررسی قیمت آهن در کنار مقاومت مکانیکی مصالح، نقش مهمی در طراحی سازه ایمن و اقتصادی دارد.
محاسبه صحیح بار باد به مهندسان کمک می کند تا ابعاد پروفیل ها، نوع اتصالات، فونداسیون و نحوه مهاربندی استراکچر را بر اساس شرایط واقعی پروژه تعیین کنند. این موضوع به ویژه در نیروگاه های خورشیدی احداث شده در مناطق بادخیز، زمین های باز و ارتفاعات اهمیت بیشتری دارد. علاوه بر مقاومت مکانیکی، میزان مصالح مصرفی و پیچیدگی طراحی بر قیمت استراکچر پنل خورشیدی نیز تاثیر می گذارد. بنابراین، انتخاب سازه صرفا بر اساس هزینه اولیه نمی تواند ایمنی و دوام سیستم را تضمین کند. در ادامه، مفهوم بار باد، عوامل موثر بر آن، روش محاسبه و راهکارهای افزایش مقاومت استراکچر خورشیدی را بررسی می کنیم.
بار باد بر استراکچر پنل خورشیدی چیست؟
بار باد بر استراکچر پنل خورشیدی به مجموعه نیروهایی گفته می شود که در اثر حرکت جریان هوا و اختلاف فشار در اطراف پنل ها به سازه نگهدارنده منتقل می شوند. این نیروها ممکن است به صورت فشار مستقیم، مکش رو به بالا یا نیروی جانبی عمل کنند و باعث ایجاد تنش در ستون ها، تیرها و اتصالات شوند. مقدار فشار باد بر استراکچر پنل خورشیدی به سرعت جریان هوا، شکل هندسی پنل و موقعیت قرارگیری آن بستگی دارد. همچنین واکنش سازه در برابر باد در انواع استراکچر پنل خورشیدی مانند سازه های زمینی، سقفی و ردیاب خورشیدی متفاوت است و باید متناسب با شرایط هر سیستم بررسی شود.
یکی از مهم ترین ویژگی های بار باد، تغییر جهت و شدت آن در شرایط مختلف است. زمانی که باد به سطح پنل برخورد می کند، ممکن است در یک سمت فشار مثبت و در سمت دیگر مکش ایجاد شود. اختلاف این فشارها می تواند نیروی بلندکننده قابل توجهی به استراکچر وارد کند. به همین دلیل، زاویه نصب پنل خورشیدی در تعیین نحوه برخورد جریان باد و میزان نیروهای وارد بر سازه اهمیت دارد. مهندسان برای محاسبه بار باد روی سازه خورشیدی باید علاوه بر فشار وارد بر سطح پنل، انتقال نیرو به اتصالات، اعضای باربر و فونداسیون را نیز بررسی کنند.
چه عواملی بر فشار باد بر استراکچر پنل خورشیدی تاثیر می گذارند؟
فشار باد بر استراکچر پنل خورشیدی تحت تاثیر مجموعه ای از عوامل محیطی و ویژگی های هندسی سازه قرار دارد. سرعت باد مهم ترین عامل اولیه است؛ زیرا فشار دینامیکی باد با مربع سرعت آن تغییر می کند. علاوه بر این، ارتفاع نصب، میزان باز بودن محیط، زاویه پنل و شرایط توپوگرافی می توانند توزیع فشار و مکش را تغییر دهند. در نیروگاه های بزرگ، آرایش ردیف ها و فاصله بین پنل های خورشیدی نیز بر الگوی جریان هوا، اثر سایه باد و نحوه توزیع بار در بخش های مختلف مجموعه تاثیر می گذارد.
از سوی دیگر، پنل های نصب شده در لبه ردیف ها یا نزدیکی گوشه های بام ممکن است تحت اثرات موضعی شدیدتری قرار بگیرند. همچنین وجود ساختمان های مجاور، موانع طبیعی و اختلاف ارتفاع زمین می تواند سرعت و آشفتگی جریان باد را تغییر دهد. به همین دلیل، استفاده از یک مقدار ثابت برای فشار باد در تمام پروژه ها روش دقیقی نیست و شرایط هر محل باید به صورت مستقل ارزیابی شود. مهم ترین عوامل موثر عبارت اند از:
- سرعت مبنای باد: افزایش سرعت باد باعث افزایش غیرخطی فشار وارد بر پنل ها می شود.
- ارتفاع استراکچر: تغییر ارتفاع می تواند میزان مواجهه سازه با جریان باد را افزایش دهد.
- زاویه و جهت پنل: جهت برخورد باد بر فشار، مکش و نیروی بلندکننده تاثیر می گذارد.
- موقعیت جغرافیایی: مناطق ساحلی، دشت های باز و ارتفاعات شرایط باد متفاوتی دارند.
- آرایش پنل ها: فاصله ردیف ها و موقعیت پنل های کناری بر توزیع بار اثر می گذارد.
- شرایط زمین و موانع: زبری سطح زمین، شیب و ساختمان های اطراف بر جریان باد تاثیر دارند.

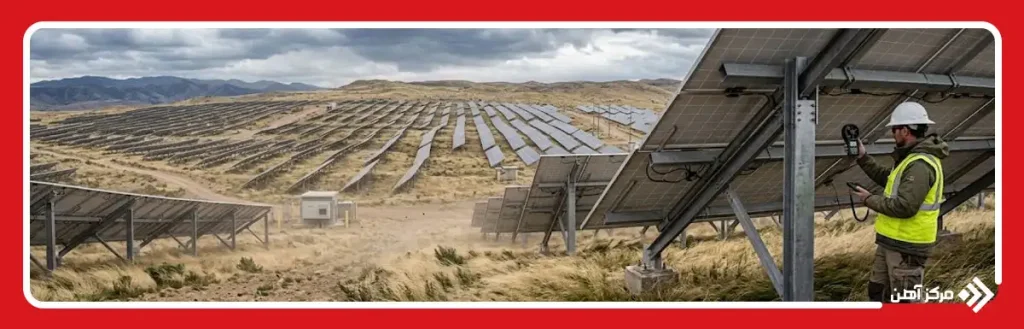

محاسبه بار باد روی سازه خورشیدی چگونه انجام می شود؟
محاسبه بار باد روی سازه خورشیدی با تعیین سرعت مبنای باد در محل پروژه و بررسی شرایط محیطی آغاز می شود. در این مرحله، مهندس طراح باید ارتفاع نصب، زبری زمین، توپوگرافی و ویژگی های هندسی استراکچر را مشخص کند. سپس فشار دینامیکی باد محاسبه می شود و با استفاده از ضرایب آیرودینامیکی مناسب، فشار خالص وارد بر پنل ها و اعضای سازه تعیین خواهد شد. برای طراحی پروژه های داخل ایران، ضوابط بارگذاری مرتبط در مبحث ششم مقررات ملی ساختمان باید بررسی شود. در پروژه هایی که از استانداردهای بین المللی استفاده می کنند نیز روش ها و ضرایب متناسب با نوع سازه باید انتخاب شوند.
رابطه پایه فشار دینامیکی باد به شکل زیر است:
q = 0.5 × ρ × V²
در این رابطه:
- q: فشار دینامیکی باد بر حسب پاسکال
- ρ: چگالی هوا بر حسب کیلوگرم بر متر مکعب
- V: سرعت باد بر حسب متر بر ثانیه
با فرض چگالی هوا برابر 1.225 کیلوگرم بر متر مکعب، رابطه تقریبی زیر به دست می آید:
q = 0.613 × V²
برای تبدیل فشار دینامیکی به نیروی وارد بر پنل نیز می توان از رابطه ساده شده زیر استفاده کرد:
F = q × C × A
در این رابطه، F نیروی باد، C ضریب خالص آیرودینامیکی و A سطح مرجع پنل است. مقدار C باید متناسب با هندسه و شرایط واقعی سازه تعیین شود.
مثال محاسبه بار باد بر پنل خورشیدی
فرض کنید سرعت باد 30 متر بر ثانیه، سطح مرجع پنل 2 متر مربع و ضریب خالص آیرودینامیکی فرضی 1.2 باشد. محاسبات اولیه مطابق جدول زیر انجام می شود:
| پارامتر | مقدار |
|---|---|
| سرعت باد | 30 متر بر ثانیه |
| فشار دینامیکی اولیه | 551.7 پاسکال |
| سطح مرجع پنل | 2 متر مربع |
| ضریب آیرودینامیکی فرضی | 1.2 |
| نیروی محاسبه شده | 1324 نیوتن |
| نیروی معادل | حدود 1.32 کیلونیوتن |
این مثال صرفا برای توضیح روش محاسبه است و مقدار نهایی بار طراحی محسوب نمی شود. در محاسبات اجرایی باید ضرایب ارتفاع، شرایط باد، فشارهای موضعی، اثرات دینامیکی و ترکیبات بارگذاری مطابق استاندارد معتبر لحاظ شوند. همچنین کنترل اعضا، اتصالات و فونداسیون برای نیروهای کششی، فشاری و جانبی ضروری است.
بار باد چه تاثیری بر طراحی استراکچر خورشیدی دارد؟
بار باد یکی از عوامل تعیین کننده در انتخاب مقاطع، ابعاد و نحوه اجرای استراکچر خورشیدی است. زمانی که نیروهای ناشی از باد افزایش می یابند، ممکن است استفاده از پروفیل های مقاوم تر، اتصالات تقویت شده و سیستم مهاربندی مناسب ضرورت پیدا کند. این موضوع به ویژه در استراکچرهای مرتفع یا سازه های نصب شده در مناطق باز اهمیت دارد. علاوه بر مقاومت اعضای فولادی، میزان خیز تیرها، پایداری ستون ها و ظرفیت اتصالات نیز باید کنترل شود. زیرا تغییر شکل بیش از حد سازه می تواند به پنل ها آسیب برساند یا عملکرد اتصالات را مختل کند.
تاثیر بار باد تنها به اجزای بالایی سازه محدود نمی شود و طراحی فونداسیون را نیز تحت تاثیر قرار می دهد. نیروی مکش ممکن است باعث ایجاد کشش در پایه ها شود و نیروهای جانبی نیز می توانند لنگر واژگونی ایجاد کنند. به همین دلیل، ظرفیت کششی و جانبی پایه ها، عمق و ابعاد فونداسیون و شرایط خاک باید بررسی شوند. طراحی اصولی باید میان ایمنی سازه و هزینه ساخت تعادل برقرار کند؛ زیرا افزایش غیرضروری ابعاد مقاطع هزینه پروژه را بالا می برد، در حالی که طراحی ضعیف احتمال خرابی را افزایش می دهد.
| بخش استراکچر | تاثیر بار باد بر طراحی |
|---|---|
| پروفیل ها و تیرهای نگهدارنده | تعیین مقاومت خمشی و محدودیت تغییر شکل |
| ستون ها و پایه ها | کنترل فشار، کشش و پایداری |
| اتصالات و پیچ ها | کنترل لغزش، برش، کشش و شل شدگی |
| فونداسیون | بررسی بلندشدگی، لغزش و واژگونی |
| مهاربندها | افزایش پایداری جانبی و کنترل تغییر شکل |
| محل نصب پنل | کنترل فشار و مکش موضعی، به ویژه در لبه ها |
چگونه مقاومت استراکچر خورشیدی در برابر باد افزایش می یابد؟
افزایش مقاومت استراکچر خورشیدی در برابر باد نیازمند طراحی مهندسی، انتخاب مصالح مناسب و اجرای دقیق اتصالات است. نخستین اقدام، محاسبه بار باد بر اساس شرایط اقلیمی و موقعیت نصب سازه است. پس از تعیین نیروهای طراحی، باید مقاطع فولادی یا آلومینیومی با ظرفیت مناسب انتخاب شوند و از مهاربندهای موثر برای کنترل تغییر مکان جانبی استفاده شود. همچنین لازم است ظرفیت اتصال پنل به ریل، اتصال ریل به سازه و اتصال پایه به فونداسیون به صورت یکپارچه بررسی شود.
در استراکچرهای دارای ردیاب خورشیدی، کنترل رفتار دینامیکی و تعیین وضعیت ایمن پنل ها هنگام وزش باد شدید نیز اهمیت دارد. طراحی مناسب علاوه بر کاهش احتمال آسیب، می تواند هزینه های تعمیر و نگهداری نیروگاه را کنترل کند. راهکارهای اصلی افزایش مقاومت عبارت اند از:
- استفاده از پروفیل های دارای مقاومت و سختی متناسب با بار طراحی
- اجرای مهاربندهای طولی و عرضی برای افزایش پایداری سازه
- انتخاب پیچ، مهره و بست های دارای ظرفیت تایید شده
- رعایت گشتاور بستن پیچ ها طبق دستورالعمل سازنده
- طراحی فونداسیون متناسب با نیروهای کششی و لنگر واژگونی
- کنترل زاویه نصب، ارتفاع و آرایش پنل ها بر اساس نتایج تحلیل
- بازرسی دوره ای اتصالات، خوردگی و تغییر شکل اجزای سازه
در نهایت، مقاومت مناسب زمانی حاصل می شود که طراحی، ساخت، نصب و نگهداری استراکچر همگی مطابق مشخصات فنی پروژه انجام شوند.
محاسبه بار باد بر استراکچر پنل خورشیدی یکی از مراحل ضروری در طراحی سازه های خورشیدی است که تاثیر مستقیمی بر ایمنی، پایداری و طول عمر تجهیزات دارد. عواملی مانند سرعت باد، ارتفاع سازه، زاویه نصب پنل ها، شرایط جغرافیایی و نحوه قرارگیری پنل ها می توانند میزان نیروهای وارد بر استراکچر را تغییر دهند. محاسبه دقیق فشار باد و بررسی نیروهای فشاری، مکشی و جانبی به مهندسان کمک می کند تا مقاطع، اتصالات و فونداسیون مناسب را انتخاب کنند. همچنین استفاده از مصالح مقاوم، مهاربندی اصولی و رعایت استانداردهای طراحی، احتمال آسیب دیدگی سازه در شرایط جوی نامساعد را کاهش می دهد. در نهایت، توجه به بار باد از مرحله طراحی تا اجرای نیروگاه خورشیدی، علاوه بر افزایش مقاومت سازه، هزینه های تعمیر و نگهداری را کاهش می دهد و عملکرد مطمئن سیستم را در بلندمدت تضمین می کند.
سوالات متداول
فشار دینامیکی باد با مربع سرعت آن متناسب است. بنابراین، اگر سایر شرایط ثابت باشند، دو برابر شدن سرعت باد باعث چهار برابر شدن فشار دینامیکی می شود.
در بسیاری از شرایط، افزایش ارتفاع موجب مواجهه بیشتر سازه با جریان باد می شود؛ اما مقدار دقیق فشار به نوع زمین، موانع اطراف و شرایط توپوگرافی بستگی دارد.
در مناطق ساحلی، باز بودن محیط می تواند مواجهه با باد شدید را افزایش دهد؛ در مناطق کوهستانی نیز شکل زمین و شتاب گرفتن جریان روی شیب ها اهمیت دارد.
در لبه ها و گوشه ها ممکن است جدایش جریان هوا و مکش موضعی شدیدتری ایجاد شود. این وضعیت می تواند نیروی بیشتری به بست ها و اتصالات کناری وارد کند.
اتصالاتی مناسب هستند که ظرفیت کششی و برشی تایید شده، مقاومت در برابر شل شدن ناشی از ارتعاش و حفاظت خوردگی متناسب با محیط داشته باشند.
آزمایش تونل باد برای تمام نیروگاه های بزرگ الزامی نیست؛ اما در طراحی های خاص، آرایش های پیچیده یا شرایطی که ضرایب معتبر کافی وجود ندارند، می تواند ضروری یا مفید باشد.
