اسپیندل موتور چیست؟ بررسی انواع، کاربرد و نحوه عملکرد
دسترسی سریع به محتوای این مطلب
اسپیندل موتور یکی از مهم ترین اجزای حرکتی در ماشین های ابزار و سامانه های ماشین کاری است که وظیفه آن ایجاد چرخش دقیق و کنترل شده برای ابزار برش، فرز، مته یا سنگ سنباده است. در بسیاری از ماشین های صنعتی، کیفیت سطح قطعه، دقت ابعادی و پایداری فرایند تا حد زیادی به عملکرد اسپیندل وابسته است. برخلاف تصور رایج، اسپیندل فقط یک محور چرخان ساده نیست؛ بلکه مجموعه ای مهندسی شده از موتور، شفت، یاتاقان ها، سیستم نگهدارنده ابزار و در برخی مدل ها سامانه خنک کاری را در بر می گیرد. شناخت این مجموعه برای کاربرانی که در حوزه ساخت قطعات فلزی فعالیت دارند اهمیت زیادی دارد، زیرا انتخاب درست تجهیزات در کنار متغیرهایی مانند قیمت آهن می تواند بر هزینه تولید، کیفیت قطعه و بهره وری کارگاه اثر بگذارد.
در پاسخ به این پرسش که موتور اسپیندل چیست باید گفت این تجهیز انرژی الکتریکی را به حرکت دورانی با سرعت و دقت مناسب تبدیل می کند و بسته به طراحی می تواند برای دور بالا، گشتاور بیشتر یا کار مداوم بهینه شود. در مدل های یکپارچه، بخش محرک درون ساختار اسپیندل قرار دارد و همین موضوع می تواند اجزای انتقال قدرت را کاهش دهد؛ در مقابل، برخی اسپیندل ها از تسمه، کوپل مستقیم یا گیربکس برای انتقال توان استفاده می کنند. به همین دلیل نباید اسپیندل موتور را صرفا یک الکتروموتور معمولی با دور بیشتر دانست. نوع یاتاقان، روش خنک کاری، توان، گشتاور، حداکثر دور، نوع ابزارگیر و سازگاری با درایو اسپیندل موتور همگی در انتخاب نهایی نقش دارند. در ادامه، انواع اسپیندل، نحوه عملکرد، اجزا، کاربردها، مزایا و نکات استفاده بررسی می شوند تا انتخاب موتور اسپیندل بر اساس نیاز واقعی دستگاه انجام شود.
اسپیندل موتور چیست؟
اسپیندل موتور مجموعه ای الکترومکانیکی برای ایجاد و کنترل حرکت دورانی ابزار یا محور ماشین کاری است و در تجهیزاتی مانند دستگاه CNC، ماشین فرز، سنگ زنی، حکاکی و سوراخ کاری دقیق به کار می رود. بخش اصلی آن یک محور چرخان است که با یاتاقان های دقیق نگه داشته می شود و نیروی محرک را از موتور یا سیستم انتقال قدرت دریافت می کند. تفاوت مهم اسپیندل با یک محور ساده این است که باید همزمان سرعت دورانی، صلبیت، دقت شعاعی و محوری و کنترل ارتعاش را تامین کند. بنابراین پاسخ به سوال اسپیندل موتور چیست فقط با معرفی یک موتور پرسرعت کامل نمی شود؛ زیرا نوع یاتاقان، بالانس، ابزارگیر، روانکاری، خنک کاری و شیوه انتقال توان نیز بر عملکرد آن اثر دارند. در بسیاری از مدل ها، سرعت با اینورتر یا درایو اسپیندل موتور تنظیم می شود تا دور محور متناسب با جنس قطعه و نوع عملیات انتخاب شود.
از نظر ساختار، موتور اسپیندل می تواند به صورت یکپارچه درون بدنه قرار گیرد یا نیروی خود را از طریق تسمه، گیربکس یا کوپل مستقیم به محور منتقل کند. مدل های یکپارچه به دلیل کاهش اجزای انتقال قدرت برای کاربردهای دور بالا و ماشین کاری دقیق مناسب هستند، در حالی که سامانه های تسمه ای یا گیربکسی سرعت و گشتاور متفاوتی فراهم می کنند. اسپیندل رابط میان منبع توان و ابزار برشی است؛ بنابراین لقی، عدم بالانس یا افزایش بیش از حد دما می تواند کیفیت سطح و دقت قطعه را کاهش دهد. هنگام انتخاب اسپیندل موتور باید توان، گشتاور، محدوده دور، نوع خنک کاری، ابزارگیر و سازگاری با کنترلر و درایو بررسی شود و تصمیم فقط بر اساس بیشترین دور درج شده در مشخصات فنی نباشد.

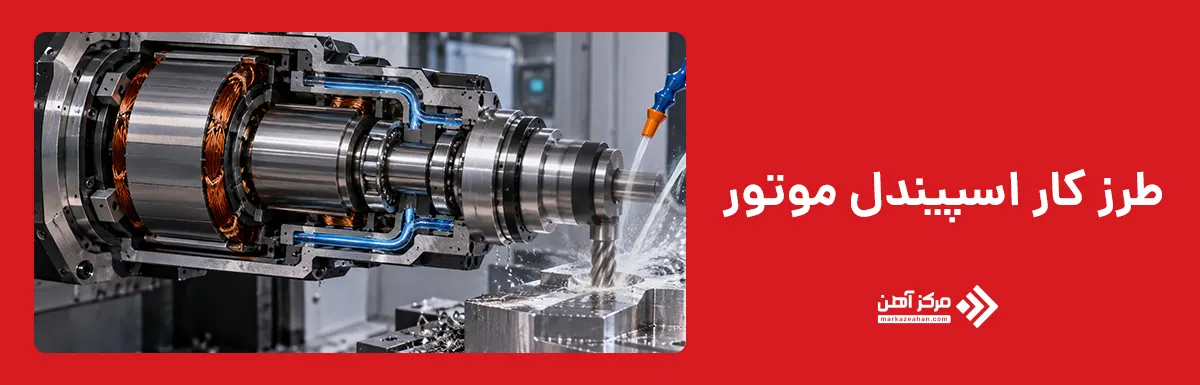

اسپیندل موتور (Spindle Motor) چگونه کار می کند؟
اسپیندل موتور با تبدیل انرژی الکتریکی به حرکت دورانی کنترل شده، ابزار یا محور ماشین کاری را با سرعت مشخص به گردش در می آورد. در مدل های موتورایز یا یکپارچه، استاتور داخل بدنه اسپیندل قرار دارد و روتور به صورت مستقیم با شفت در ارتباط است؛ بنابراین با ایجاد میدان مغناطیسی دوار در استاتور، روتور و در ادامه محور اسپیندل می چرخند. سرعت این چرخش معمولا توسط اینورتر یا درایو اسپیندل موتور تنظیم می شود. درایو با تغییر فرکانس و ولتاژ تغذیه، امکان کنترل دور را متناسب با نوع عملیات فراهم می کند. در برخی اسپیندل های صنعتی، سنسور دور یا انکودر نیز وجود دارد تا کنترل سرعت و موقعیت دقیق تر انجام شود. این ساختار باعث می شود اسپیندل بتواند در محدوده های سرعت مختلف، عملکرد پایدار و قابل کنترل داشته باشد.
پس از تولید حرکت دورانی، یاتاقان های دقیق وظیفه هدایت شفت و محدود کردن لقی و انحراف آن را بر عهده دارند. ابزار از طریق کولت، هولدر یا رابط ابزار مناسب روی محور نصب می شود و گشتاور تولید شده به ابزار منتقل می شود. هنگام برش، نیروهای شعاعی و محوری به اسپیندل وارد می شوند و طراحی یاتاقان ها و بدنه باید این بارها را بدون ایجاد لرزش نامطلوب تحمل کند. همزمان، سیستم خنک کاری هوا یا مایع گرمای تولید شده در موتور و یاتاقان ها را کنترل می کند. در اسپیندل های تسمه ای، گیربکسی یا کوپل مستقیم، اصل انتقال حرکت مشابه است اما موتور خارج از مجموعه قرار دارد و نیرو از طریق سامانه انتقال قدرت به محور می رسد. به همین دلیل نحوه عملکرد اسپیندل به نوع ساختار آن نیز وابسته است.
اجزای اسپیندل موتور
اسپیندل موتور از چند بخش هماهنگ تشکیل می شود که هر کدام مستقیما بر دقت، سرعت، دوام و کیفیت ماشین کاری اثر دارند. نخستین جزء، شفت یا محور اسپیندل است که ابزار یا هولدر روی آن نصب می شود و باید کمترین میزان لنگی و تغییر شکل را داشته باشد. یاتاقان های دقیق در اطراف شفت قرار می گیرند و وظیفه آنها هدایت حرکت دورانی، تحمل بارهای شعاعی و محوری و حفظ هم محوری محور است. در اسپیندل های دور بالا معمولا نوع، آرایش و روانکاری یاتاقان ها اهمیت ویژه ای دارد، زیرا افزایش سرعت می تواند دما و تنش وارد بر مجموعه را بیشتر کند.
بخش مهم بعدی، موتور است که در مدل های موتورایز داخل بدنه اسپیندل قرار می گیرد و معمولا از استاتور و روتور تشکیل شده است. بدنه یا هوزینگ نیز اجزای داخلی را نگه می دارد و به انتقال حرارت و حفظ صلبیت مجموعه کمک می کند. در کنار آن، سیستم خنک کاری با هوا یا مایع برای کنترل دمای موتور و یاتاقان ها به کار می رود. سیستم روانکاری نیز بسته به طراحی می تواند گریسی یا روغن و هوا باشد و هدف آن کاهش اصطکاک و افزایش عمر یاتاقان ها است.
در بخش جلویی اسپیندل، رابط ابزار، کولت یا مکانیزم کلمپ قرار دارد که ابزار را با تمرکز و استحکام مناسب نگه می دارد. بعضی مدل ها به سنسور دور، انکودر، سنسور دما یا تجهیزات پایش وضعیت نیز مجهز هستند. کانکتورهای برق، مسیرهای هوای فشرده و مجاری خنک کننده هم بسته به نوع اسپیندل به مجموعه افزوده می شوند. هماهنگی این اجزا تعیین می کند موتور اسپیندل تا چه حد بتواند با لرزش کم، دقت بالا و عملکرد پایدار کار کند.
انواع اسپیندل موتور
انواع اسپیندل موتور را نمی توان فقط بر اساس یک معیار دسته بندی کرد، زیرا یک اسپیندل ممکن است همزمان از نظر روش انتقال توان، شیوه خنک کاری و نوع اتصال ابزار در چند گروه قرار بگیرد. از نظر خنک کاری، دو گروه پرکاربرد شامل اسپیندل موتور هوا خنک و آب خنک هستند. در مدل هوا خنک، جریان هوا گرمای ایجاد شده در موتور را دفع می کند، در حالی که در مدل آب خنک، مایع خنک کننده در مدار مشخص گردش می کند و حرارت را از بدنه می گیرد. این تقسیم بندی بیشتر برای بررسی شرایط کاری، مدت کارکرد و الزامات نگهداری اهمیت دارد.
از نظر انتقال توان، انواع اسپیندل شامل مدل تسمه ای، گیربکسی، کوپل مستقیم و موتورایز یا یکپارچه است. در نوع تسمه ای، موتور از طریق تسمه و پولی شفت اسپیندل را می چرخاند. نوع گیربکسی از مجموعه چرخ دنده برای انتقال توان و دستیابی به نسبت های متفاوت سرعت و گشتاور استفاده می کند. در مدل کوپل مستقیم، موتور با واسطه یک کوپلینگ مستقیما به محور متصل می شود، اما در اسپیندل موتورایز، روتور و شفت در یک مجموعه یکپارچه قرار دارند و سامانه انتقال مکانیکی خارجی حذف می شود.
دسته بندی دیگری نیز بر اساس رابط ابزار انجام می شود. اسپیندل کولت برای نگهداری ابزار با کولت طراحی می شود، در حالی که اسپیندل مورس از مخروط مورس برای نصب ابزار یا متعلقات سازگار استفاده می کند. بنابراین هنگام مقایسه موتور اسپیندل باید مشخص شود منظور از «نوع» کدام ویژگی است؛ زیرا برای مثال یک اسپیندل می تواند هم موتورایز، هم آب خنک و هم مجهز به کولت باشد. این تفکیک، انتخاب فنی را دقیق تر می کند.

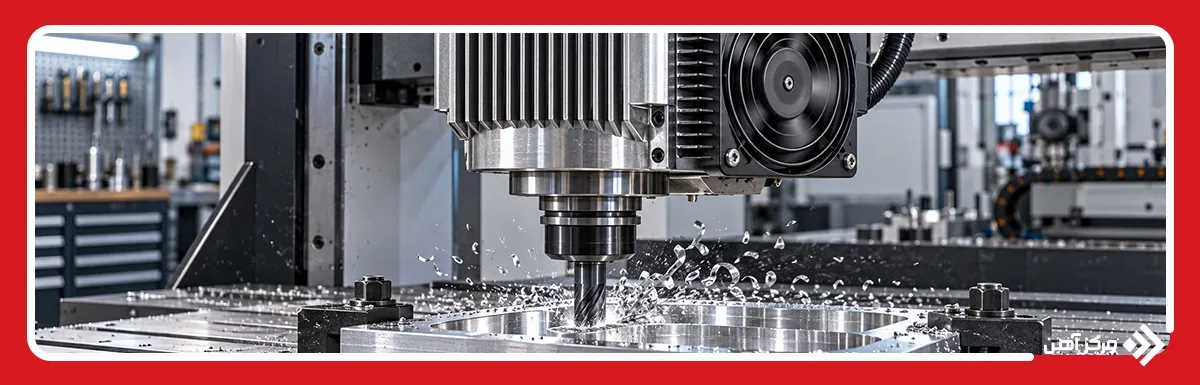

اسپیندل موتور هوا خنک
اسپیندل موتور هوا خنک مدلی است که گرمای ایجاد شده در موتور و بدنه را با جریان هوا دفع می کند. این جریان معمولا به وسیله فن متصل به شفت یا فن الکتریکی مستقل ایجاد می شود و از روی پوسته و مسیرهای طراحی شده برای تبادل حرارت عبور می کند. مزیت اصلی این ساختار، حذف مدار آب، پمپ، مخزن، شیلنگ و تجهیزات جانبی خنک کاری مایع است؛ در نتیجه نصب و نگهداری آن در بسیاری از کارگاه ها ساده تر می شود. اسپیندل هوا خنک در ماشین های حکاکی، فرزکاری چوب، کامپوزیت و برخی کاربردهای ماشین کاری که شرایط حرارتی با ظرفیت خنک کاری فن سازگار است، استفاده می شود. برای نمونه، بعضی الکترواسپیندل های صنعتی HSD با فن الکتریکی یا فن متصل به محور عرضه می شوند و در برخی مدل ها حداکثر سرعت به 24000 دور بر دقیقه می رسد.
عملکرد مناسب این نوع اسپیندل به آزاد بودن مسیر ورود و خروج هوا وابسته است. تجمع گرد و غبار، براده یا آلودگی روی فن و مجاری تهویه می تواند تبادل حرارت را کاهش دهد و دمای موتور اسپیندل را افزایش دهد. همچنین دمای محیط، مدت کار پیوسته، بار برشی و سرعت دوران بر وضعیت حرارتی مجموعه تاثیر دارند. در محیط های بسیار آلوده باید نظافت دوره ای و وضعیت فن با دقت بیشتری کنترل شود. از سوی دیگر، وجود فن می تواند نسبت به بعضی سامانه های آب خنک صدای بیشتری ایجاد کند. بنابراین انتخاب اسپیندل موتور هوا خنک باید بر اساس توان مورد نیاز، دوره کاری، شرایط محیط، سرعت مورد انتظار و دستورالعمل سازنده انجام شود و صرفا ساده تر بودن سیستم خنک کاری معیار انتخاب نباشد.
اسپیندل تسمه ای
اسپیندل تسمه ای نوعی اسپیندل است که در آن توان موتور از طریق مجموعه تسمه و پولی به شفت منتقل می شود. در این ساختار، موتور معمولا به صورت جداگانه در کنار یا پشت مجموعه اسپیندل نصب می شود و چرخش آن با کمک تسمه به محور اصلی می رسد. نسبت قطر پولی موتور و پولی اسپیندل می تواند سرعت و گشتاور خروجی را تغییر دهد؛ به همین دلیل این طراحی انعطاف خوبی برای تطبیق مشخصات حرکتی با نوع ماشین کاری ایجاد می کند. اسپیندل تسمه ای در ماشین های فرز، تراش، سوراخ کاری و تجهیزات ماشین کاری دقیق کاربرد دارد و در پروژه هایی که نیاز به گشتاور مناسب و امکان تغییر نسبت انتقال وجود دارد، گزینه ای رایج محسوب می شود. همچنین تسمه می تواند بخشی از ارتعاشات ایجاد شده توسط موتور را جذب کند و انتقال مستقیم لرزش به محور اسپیندل را کاهش دهد.
در مقابل، وجود تسمه و پولی باعث می شود این نوع اسپیندل به تنظیم و بازرسی دوره ای بیشتری نسبت به مدل های یکپارچه نیاز داشته باشد. کشش نامناسب تسمه می تواند موجب لغزش، ایجاد حرارت، کاهش انتقال توان یا افزایش بار روی یاتاقان ها شود. ساییدگی تسمه و ناهمراستایی پولی ها نیز از عواملی هستند که باید در برنامه نگهداری بررسی شوند. یکی از مزیت های مهم این ساختار، امکان تعویض نسبتا ساده تسمه و تغییر مشخصات سرعت با انتخاب پولی مناسب است. البته اسپیندل تسمه ای همیشه بهترین انتخاب برای سرعت های بسیار بالا نیست و در چنین شرایطی مدل های موتورایز می توانند مزیت بیشتری داشته باشند. بنابراین انتخاب این نوع اسپیندل باید با توجه به گشتاور، دور مورد نیاز، فضای نصب، نوع عملیات و هزینه نگهداری انجام شود.
اسپیندل گیربکسی
اسپیندل گیربکسی نوعی سیستم اسپیندل است که نیروی موتور را از طریق مجموعه چرخ دنده به محور اصلی منتقل می کند. در این ساختار، گیربکس بین موتور و شفت اسپیندل قرار می گیرد و با استفاده از نسبت های مختلف انتقال، امکان دستیابی به سرعت و گشتاور متفاوت را فراهم می سازد. مهم ترین مزیت این طراحی، توانایی تولید گشتاور بالا در دورهای پایین یا متوسط است؛ به همین دلیل در ماشین کاری های سنگین، تراشکاری، سوراخ کاری قطعات سخت و عملیات هایی که ابزار تحت بار زیاد قرار می گیرد کاربرد دارد. در بسیاری از مدل ها، چرخ دنده ها داخل یک پوسته اختصاصی قرار گرفته اند تا علاوه بر حفاظت مکانیکی، شرایط مناسب برای روانکاری و انتقال پایدار نیرو فراهم شود. بسته به طراحی ماشین، گیربکس می تواند دارای یک یا چند نسبت انتقال باشد تا اپراتور بتواند محدوده سرعت مناسب را متناسب با نوع عملیات انتخاب کند.
در مقابل، وجود چرخ دنده ها ساختار اسپیندل را پیچیده تر می کند و نیاز به روانکاری، کنترل لقی و نگهداری دقیق تری دارد. سایش دندانه ها، کاهش کیفیت روغن، ناهمراستایی یا لقی بیش از حد می تواند باعث افزایش صدا، ارتعاش و افت دقت شود. همچنین در مقایسه با اسپیندل موتورایز، تعداد قطعات مکانیکی بیشتری در مسیر انتقال توان قرار دارد. با این حال، زمانی که گشتاور بالا اهمیت بیشتری از دستیابی به دورهای بسیار زیاد دارد، اسپیندل گیربکسی انتخاب مناسبی محسوب می شود. در انتخاب آن باید حداکثر گشتاور، نسبت گیربکس، محدوده سرعت، نوع روانکاری، ظرفیت یاتاقان ها و شرایط بارگذاری واقعی ماشین بررسی شود.

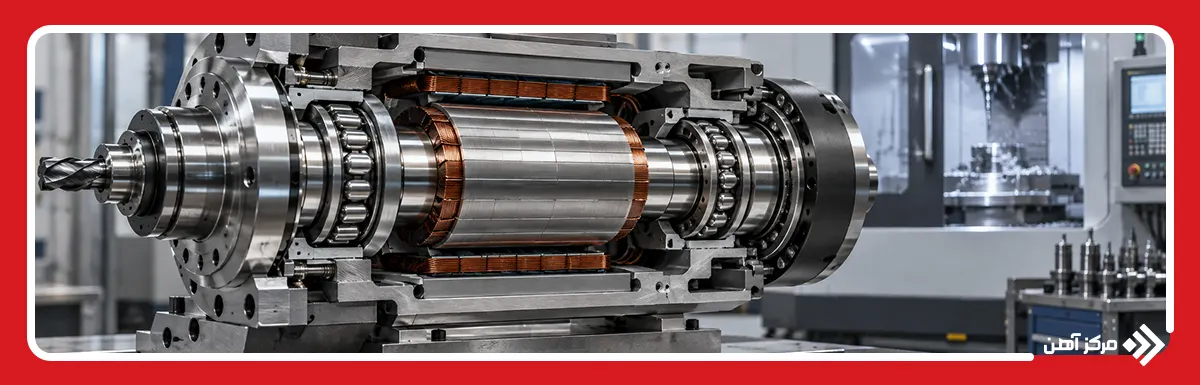

اسپیندل موتورایز یا یکپارچه
اسپیندل موتورایز یا یکپارچه نوعی اسپیندل موتور است که موتور الکتریکی و شفت اسپیندل در یک مجموعه واحد قرار می گیرند. در این طراحی، روتور موتور مستقیما با محور اسپیندل یکپارچه است و استاتور درون بدنه مجموعه نصب می شود؛ بنابراین برای انتقال حرکت به تسمه، چرخ دنده یا کوپلینگ خارجی نیاز نیست. حذف این اجزای واسط می تواند لقی و ارتعاش ناشی از سیستم انتقال قدرت را کاهش دهد و امکان کنترل دقیق تر سرعت و شتاب را فراهم کند. به همین دلیل این نوع موتور اسپیندل در ماشین کاری دقیق، فرزکاری، سوراخ کاری، سنگ زنی و کاربردهای دور بالا مورد استفاده قرار می گیرد. البته مدل های موتورایز فقط برای سرعت زیاد طراحی نمی شوند و نمونه هایی با گشتاور بالا و دور کمتر نیز وجود دارند که برای عملیات سنگین تر مناسب هستند.
یکپارچه بودن موتور و محور، طراحی این اسپیندل را فشرده می کند، اما در مقابل کنترل حرارت اهمیت بیشتری پیدا می کند. گرمای تولید شده توسط استاتور و روتور در نزدیکی یاتاقان ها و شفت ایجاد می شود و اگر به درستی دفع نشود، انبساط حرارتی می تواند بر دقت مجموعه اثر بگذارد. به همین دلیل بسیاری از مدل های صنعتی از خنک کاری مایع و سامانه های پایش دما بهره می برند. انتخاب یاتاقان، سیستم روانکاری، نوع ابزارگیر، توان موتور، گشتاور و محدوده دور نیز باید متناسب با کاربرد باشد. تعمیر این نوع اسپیندل معمولا تخصصی تر از نمونه تسمه ای است، زیرا موتور و بخش مکانیکی به صورت یک مجموعه دقیق ساخته شده اند. در مقابل، دقت، صلبیت و قابلیت دستیابی به سرعت های بالا باعث شده اسپیندل موتورایز در ماشین ابزارهای پیشرفته جایگاه مهمی داشته باشد.
اسپیندل کولت
اسپیندل کولت نوعی اسپیندل است که در بخش نگهدارنده ابزار از کولت برای گرفتن شفت ابزار استفاده می کند. کولت قطعه ای شکاف دار و دقیق است که با بسته شدن مهره یا مکانیزم کلمپ، به صورت یکنواخت دور ساق ابزار جمع می شود و آن را در مرکز محور نگه می دارد. این نوع ابزارگیر در فرزهای انگشتی، مته ها، ابزارهای حکاکی و عملیات ماشین کاری دقیق کاربرد دارد. یکی از مزیت های اصلی کولت، تمرکز مناسب ابزار و توزیع یکنواخت نیروی گیره در اطراف ساق است؛ به همین دلیل در صورت انتخاب کولت سالم و هم اندازه با ابزار، لنگی می تواند در محدوده کمی نگه داشته شود. خانواده های مختلفی مانند ER برای این منظور به کار می روند و بعضی اسپیندل های صنعتی از هولدرهای ISO یا HSK مجهز به کولت ER استفاده می کنند.
نکته مهم این است که اصطلاح اسپیندل کولت بیشتر به نوع رابط و ابزارگیر اشاره دارد، نه به روش تولید توان یا خنک کاری. بنابراین یک اسپیندل کولت می تواند هوا خنک یا آب خنک، موتورایز یا دارای انتقال توان خارجی باشد. هنگام نصب ابزار باید قطر ساق با محدوده مجاز کولت تطبیق داشته باشد و سطوح تماس تمیز، بدون براده و بدون آسیب باشند. بستن بیش از حد مهره می تواند به کولت یا رزوه آسیب بزند و بستن ناکافی نیز خطر لغزش ابزار را افزایش می دهد. همچنین استفاده از کولت فرسوده یا آلوده می تواند باعث افزایش runout، لرزش و افت کیفیت سطح شود. هنگام انتخاب این نوع اسپیندل، باید نوع کولت، محدوده قطر ابزار، حداکثر دور مجاز، کیفیت بالانس و روش تعویض ابزار بررسی شود تا ابزارگیر با سرعت و کاربرد موتور اسپیندل سازگار باشد.
اسپیندل مورس
اسپیندل مورس به اسپیندلی گفته می شود که رابط داخلی آن برای پذیرش ابزار یا هولدر دارای مخروط مورس یا Morse Taper طراحی شده است. بنابراین «مورس» مانند تسمه ای یا گیربکسی، روش انتقال توان اسپیندل را مشخص نمی کند و بیشتر به نوع اتصال ابزار به محور مربوط است. مخروط مورس یک رابط مخروطی استاندارد و خود نگهدار است که تماس دقیق سطوح مخروطی آن باعث هم محور شدن ابزار و ایجاد نیروی اصطکاک کافی برای نگهداری می شود. این سیستم در ماشین های سوراخ کاری، برخی ماشین های تراش، فرز و تجهیزات کارگاهی کاربرد دارد و برای نصب مته های ته مخروطی، برقو، مرغک و ابزارهای سازگار استفاده می شود. اندازه های مختلف مورس با عناوینی مانند MT1، MT2، MT3، MT4 و بزرگ تر شناخته می شوند و هر اندازه دارای ابعاد استاندارد مشخصی است.
یکی از مزایای اسپیندل مورس، ساختار ساده و قابلیت مرکز شدن مناسب ابزار در صورت تمیز و سالم بودن سطوح تماس است. با این حال، انتخاب ابزار باید دقیقا با سایز مخروط داخل اسپیندل مطابقت داشته باشد یا از تبدیل استاندارد مناسب استفاده شود. وجود براده، زنگ زدگی، ضربه یا خراش روی سطح مخروط می تواند نشستن صحیح ابزار را مختل کند و باعث افزایش لنگی یا کاهش دقت شود. بعضی ابزارهای مورس دارای زبانه انتهایی هستند و برخی مدل ها با رزوه و میل کششی تثبیت می شوند؛ بنابراین شیوه نصب و خارج کردن آنها یکسان نیست. هنگام استفاده از این نوع اسپیندل باید سایز MT، روش مهار ابزار، حداکثر دور مجاز و کاربرد ماشین بررسی شود. در نتیجه، اسپیندل مورس بیشتر یک دسته بندی بر اساس رابط ابزار است و می تواند در ساختارهای مختلف موتور اسپیندل به کار رود.
اسپیندل با کوپل مستقیم
اسپیندل با کوپل مستقیم نوعی ساختار انتقال توان است که در آن محور موتور از طریق یک کوپلینگ به شفت اسپیندل متصل می شود و نیروی دورانی بدون استفاده از تسمه یا گیربکس به محور اصلی می رسد. این طراحی را نباید با اسپیندل موتورایز کاملا یکسان دانست؛ در مدل موتورایز، موتور درون مجموعه اسپیندل قرار دارد و روتور مستقیما با شفت یکپارچه است، اما در ساختار کوپل مستقیم، موتور می تواند به صورت یک واحد جداگانه در امتداد محور اسپیندل نصب شود و اتصال میان دو شفت را کوپلینگ برقرار کند. کاهش اجزای واسط باعث می شود انتقال توان با اتلاف مکانیکی کمتر انجام شود و پاسخ سیستم هنگام تغییر سرعت یا شتاب مناسب باشد. همچنین نبود تسمه، نیاز به تنظیم کشش یا تعویض دوره ای آن را حذف می کند.
در مقابل، هم راستایی موتور و اسپیندل در این سیستم اهمیت زیادی دارد. اگر محور دو شفت به درستی تنظیم نشود، بار اضافی به کوپلینگ و یاتاقان ها وارد می شود و می تواند ارتعاش، افزایش دما یا کاهش عمر اجزا را به دنبال داشته باشد. نوع کوپلینگ نیز باید متناسب با گشتاور، سرعت دوران، میزان ناهمراستایی مجاز و شرایط کاری انتخاب شود. در ماشین کاری دقیق، بالانس مجموعه و کنترل لنگی اهمیت بیشتری پیدا می کند، زیرا خطاهای کوچک در اتصال می توانند در دورهای بالا محسوس شوند. اسپیندل با کوپل مستقیم برای کاربردهایی مناسب است که انتقال سریع و مستقیم توان، ساختار نسبتا ساده و کنترل دقیق سرعت اهمیت دارد. هنگام انتخاب این مدل باید حداکثر دور، گشتاور، ظرفیت یاتاقان، مشخصات کوپلینگ و دستورالعمل هم محوری سازنده بررسی شود تا عملکرد پایدار و دقیق اسپیندل حفظ شود.

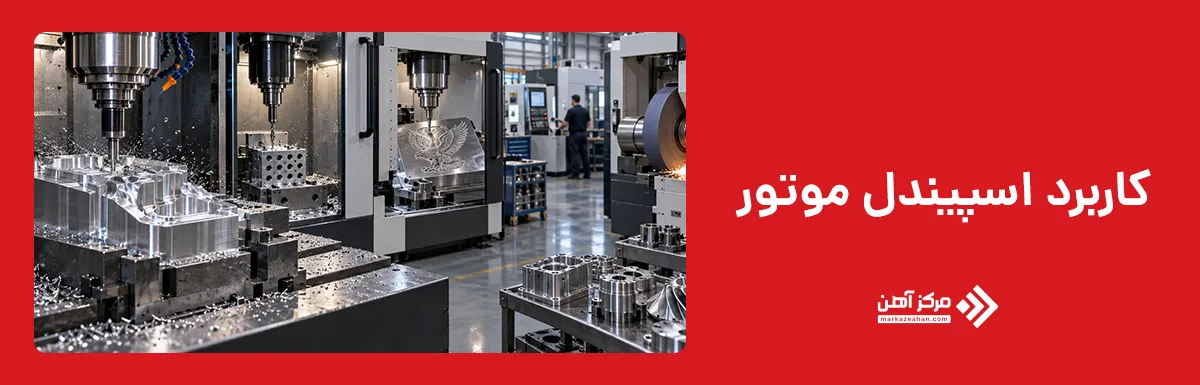

کاربرد اسپیندل موتور چیست؟
اسپیندل موتور در ماشین کاری برای ایجاد حرکت دورانی دقیق و انتقال توان به ابزار یا در بعضی طراحی ها به قطعه کار استفاده می شود. مهم ترین کاربرد آن در عملیات فرزکاری، سوراخ کاری، سنگ زنی، حکاکی و ماشین کاری با سرعت بالا است؛ جایی که پایداری دور، صلبیت و کنترل ارتعاش بر کیفیت سطح و دقت ابعادی اثر مستقیم دارند. در صنایع قالب سازی و ابزارسازی، اسپیندل برای ساخت حفره ها، سطوح سه بعدی و جزئیات پیچیده به کار می رود. در خودروسازی و هوافضا نیز از اسپیندل های دقیق برای ماشین کاری قطعاتی با تلرانس محدود استفاده می شود. اسپیندل های دور بالا در میکرو ماشین کاری نیز اهمیت دارند، زیرا ابزارهای کوچک برای رسیدن به سرعت برشی مناسب معمولا به دور بیشتری نیاز دارند. برخی مدل ها در میزهای آزمون و سامانه های خاص صنعتی نیز استفاده می شوند.
نوع کاربرد مشخص می کند چه ویژگی هایی از موتور اسپیندل اهمیت بیشتری داشته باشد. برای خشن کاری و برداشت حجم زیاد ماده، توان، گشتاور و صلبیت مجموعه اهمیت بالایی دارند؛ اما در پرداخت نهایی و ساخت قطعات ظریف، لنگی کم، بالانس مناسب، پایداری حرارتی و سرعت بالا اولویت بیشتری پیدا می کنند. در سنگ زنی نیز حرکت یکنواخت و کنترل ارتعاش برای دستیابی به سطح مطلوب ضروری است. در سوراخ کاری عمیق، ظرفیت تحمل بار و پایداری محور اهمیت ویژه دارد. همچنین در صنایع پزشکی و الکترونیک، اسپیندل های دقیق برای تولید قطعات کوچک و اجزایی با هندسه پیچیده استفاده می شوند. بنابراین کاربرد اسپیندل موتور به یک صنعت محدود نمی شود و انتخاب آن باید بر اساس جنس قطعه، قطر ابزار، سرعت برش، گشتاور، مدت کار و دقت مورد نیاز انجام شود.
مزایا و معایب اسپیندل موتور
اسپیندل موتور به دلیل توانایی ایجاد حرکت دورانی دقیق، کنترل سرعت و سازگاری با عملیات مختلف ماشین کاری، یکی از اجزای کلیدی ماشین های صنعتی محسوب می شود. مهم ترین مزیت آن، دستیابی به سرعت های بالا همراه با پایداری مناسب محور است؛ موضوعی که در فرزکاری ظریف، حکاکی، سنگ زنی و استفاده از ابزارهای کوچک اهمیت زیادی دارد. در مدل های پیشرفته، کنترل سرعت توسط درایو اسپیندل موتور انجام می شود و اپراتور می تواند دور را متناسب با جنس قطعه، قطر ابزار و نوع عملیات تنظیم کند. لنگی کم، امکان استفاده از ابزارگیرهای دقیق و قابلیت کار در محدوده وسیعی از سرعت ها نیز به افزایش کیفیت سطح و دقت ابعادی کمک می کنند. مدل های موتورایز به دلیل حذف تسمه و گیربکس، ساختار فشرده تری دارند و می توانند ارتعاش و تلفات ناشی از اجزای انتقال توان را کاهش دهند. تنوع انواع اسپیندل نیز امکان انتخاب مدل متناسب با ماشین کاری سبک، دقیق یا سنگین را فراهم می کند.
در کنار این مزایا، موتور اسپیندل محدودیت هایی نیز دارد. مدل های دور بالا به بالانس دقیق، یاتاقان های با کیفیت، روانکاری مناسب و کنترل حرارت نیاز دارند و هرگونه اختلال در این بخش ها می تواند عمر مجموعه را کاهش دهد. اسپیندل های آب خنک به پمپ، مسیر گردش سیال و تجهیزات جانبی نیاز دارند، در حالی که مدل های هوا خنک ممکن است در محیط های پر از گرد و غبار به نظافت بیشتری احتیاج داشته باشند. هزینه تعمیر اسپیندل های موتورایز نیز معمولا بالاتر است، زیرا موتور، شفت و یاتاقان ها در یک مجموعه دقیق قرار گرفته اند. همچنین انتخاب توان یا دور نامتناسب با عملیات می تواند باعث افزایش دما، لرزش، افت کیفیت ماشین کاری و کاهش عمر ابزار شود.
نکات مهم در استفاده از موتورهای اسپیندل
استفاده صحیح از موتورهای اسپیندل فقط به روشن کردن دستگاه و تنظیم دور محدود نمی شود و نیازمند کنترل چند عامل است. نخست، سرعت و بار کاری باید در محدوده اعلام شده توسط سازنده قرار گیرد؛ زیرا کارکرد طولانی در دور یا بار نامناسب می تواند دمای موتور و یاتاقان ها را افزایش دهد. تنظیمات اینورتر باید با مشخصات اسپیندل هماهنگ باشد و پارامترهایی مانند فرکانس، ولتاژ، جریان و حداکثر دور نباید تغییر کنند. در مدل های آب خنک، گردش مداوم سیال، دبی کافی و دمای مناسب آن ضروری است و در مدل های هوا خنک باید مسیر ورودی و خروجی هوا تمیز و بدون گرفتگی باقی بماند. همچنین قبل از شروع کار، نصب صحیح ابزار، سلامت کولت یا هولدر و میزان لنگی ابزار باید بررسی شود تا از ایجاد لرزش و بار اضافی جلوگیری شود.
روانکاری یاتاقان ها نیز باید دقیقا مطابق طراحی اسپیندل انجام شود. بعضی مدل ها دارای گریس دائمی هستند و نیاز به گریس کاری مجدد ندارند، در حالی که برخی اسپیندل های دور بالا از سیستم روغن و هوا استفاده می کنند؛ بنابراین افزودن روانکار بدون دستور سازنده می تواند مشکل ساز باشد. ورود براده، گرد و غبار و مایع ماشین کاری به بخش یاتاقان یا رابط ابزار نیز باید کنترل شود. صدای غیرعادی، افزایش لرزش، بالا رفتن دما، افت دور یا کاهش کیفیت سطح می توانند نشانه نیاز به بررسی فنی باشند. در زمان تعویض ابزار باید سطوح مخروطی و کولت تمیز نگه داشته شوند و از ابزار نامتعادل یا آسیب دیده استفاده نشود. در نهایت، سرویس دوره ای سیستم خنک کاری، اتصالات، سنسورها و ابزارگیر و رعایت دستورالعمل سازنده، مهم ترین راه برای حفظ دقت و افزایش عمر اسپیندل موتور است.
اسپیندل یکی از اجزای کلیدی ماشین های ابزار است که وظیفه ایجاد حرکت دورانی دقیق و متناسب با نوع عملیات را بر عهده دارد. اسپیندل موتور فقط یک موتور پرسرعت نیست و مجموعه ای از شفت، یاتاقان، ابزارگیر، سیستم خنک کاری و بخش های کنترلی را شامل می شود. انواع اسپیندل مانند مدل های هوا خنک، آب خنک، تسمه ای، گیربکسی، موتورایز، کولت، مورس و کوپل مستقیم هر کدام برای شرایط کاری مشخصی مناسب هستند. هنگام انتخاب موتور اسپیندل باید توان، گشتاور، محدوده دور، نوع ابزار، سیستم خنک کاری و سازگاری با درایو بررسی شود. همچنین نگهداری صحیح، کنترل دما، روانکاری مناسب و استفاده از ابزار سالم بر دقت و طول عمر دستگاه اثر مستقیم دارند. انتخاب درست اسپیندل در نهایت باعث افزایش کیفیت ماشین کاری، کاهش خرابی و بهبود بهره وری تجهیزات می شود.
سوالات متداول
اسپیندل موتور مجموعه ای برای ایجاد حرکت دورانی دقیق ابزار است و در فرزکاری، سوراخ کاری، حکاکی و سنگ زنی کاربرد دارد. اگر بخواهیم ساده بگوییم موتور اسپیندل چیست، باید آن را بخش اصلی چرخش ابزار در ماشین کاری بدانیم.
اسپیندل علاوه بر تولید حرکت دورانی، باید دقت بالا، لنگی کم و پایداری مناسب ابزار را تامین کند. به همین دلیل ساختار اسپیندل موتور تخصصی تر از موتورهای معمولی است.
انتخاب بین این دو نوع اسپیندل به شرایط کاری بستگی دارد. مدل آب خنک برای کنترل بهتر دما مناسب است، در حالی که مدل هوا خنک ساختار ساده تر و نگهداری آسان تری دارد.
دور موتور اسپیندل ثابت نیست و بسته به مدل و کاربرد می تواند از چند هزار تا ده ها هزار دور در دقیقه متغیر باشد. دور مناسب باید با ابزار و نوع ماشین کاری هماهنگ شود.
اینورتر یا درایو اسپیندل موتور وظیفه کنترل سرعت و تنظیم فرکانس و ولتاژ موتور را بر عهده دارد. تنظیم صحیح آن برای عملکرد پایدار اسپیندل ضروری است.
انتخاب اسپیندل موتور مناسب به نوع متریال، ابزار، توان، گشتاور و سرعت مورد نیاز بستگی دارد. بررسی انواع اسپیندل پیش از انتخاب، احتمال خرید مدل نامناسب را کاهش می دهد.
بار بیش از حد، اختلال در خنک کاری، تنظیم نادرست درایو، خرابی یاتاقان یا ابزار نامتعادل می تواند باعث داغ شدن موتور اسپیندل شود. افزایش غیرعادی دما نیاز به بررسی فنی دارد.
