الکتروموتور چیست و چه انواعی دارد؟

الکتروموتور یکی از مهم ترین تجهیزات تبدیل انرژی در سامانه های صنعتی، ساختمانی و خانگی است که انرژی الکتریکی را به حرکت مکانیکی تبدیل می کند. از خطوط نورد فولاد و دستگاه های CNC گرفته تا پمپ آب، آسانسور، فن تهویه، کمپرسور و لوازم خانگی، عملکرد بسیاری از تجهیزات به موتورهای الکتریکی وابسته است. انتخاب نادرست موتور می تواند مصرف انرژی، استهلاک قطعات و هزینه تعمیرات را افزایش دهد؛ موضوعی که در صنایع وابسته به فلزات و نوسانات قیمت آهن امروز اهمیت اقتصادی بیشتری پیدا می کند. برای انتخاب صحیح، باید بدانیم الکتروموتور چیست و انواع ان چه تفاوت هایی از نظر منبع تغذیه، گشتاور، سرعت، بازده و شرایط بهره برداری دارند. در ادامه این مقاله، ساختار، شیوه عملکرد، اجزا، انواع الکترو موتور، کاربردها، دلایل خرابی و اصول انتخاب و نگهداری آن را به صورت تخصصی بررسی می کنیم.

الکتروموتور چیست؟

در پاسخ تخصصی به پرسش الکتروموتور چیست باید گفت الکتروموتور یا Electric Motor یک ماشین الکتریکی دوار است که با استفاده از برهم کنش میدان مغناطیسی و جریان الکتریکی، گشتاور مکانیکی تولید می کند. درون موتور، میدان مغناطیسی بخش ثابت یا استاتور با میدان ایجاد شده در بخش متحرک یا روتور واکنش نشان می دهد و نیرویی مماسی روی روتور به وجود می آورد. این نیرو سبب چرخش محور خروجی می شود. مقدار گشتاور تولیدی به شدت شار مغناطیسی، جریان عبوری، طراحی سیم پیچ، تعداد قطب ها و فاصله هوایی بین استاتور و روتور وابسته است.

روتور به وسیله مجموعه ای از یاتاقان ها در مرکز پوسته نگه داشته می شود تا با حداقل اصطکاک و انحراف دوران کند. برای درک اهمیت این بخش باید دانست یاتاقان چیست؛ یاتاقان قطعه ای مکانیکی است که محور دوار را پشتیبانی می کند، نیروهای شعاعی و محوری را تحمل می کند و از تماس مستقیم شفت با بدنه جلوگیری می کند. کیفیت یاتاقان، روانکاری صحیح، هم محوری محور و تعادل روتور تاثیر مستقیمی بر لرزش، صدا، دمای کاری و عمر مفید الکتروموتور دارد. به همین دلیل، الکتروموتور تنها یک سیم پیچ و محور ساده نیست، بلکه مجموعه ای دقیق از اجزای الکترومغناطیسی، مکانیکی و حرارتی است.

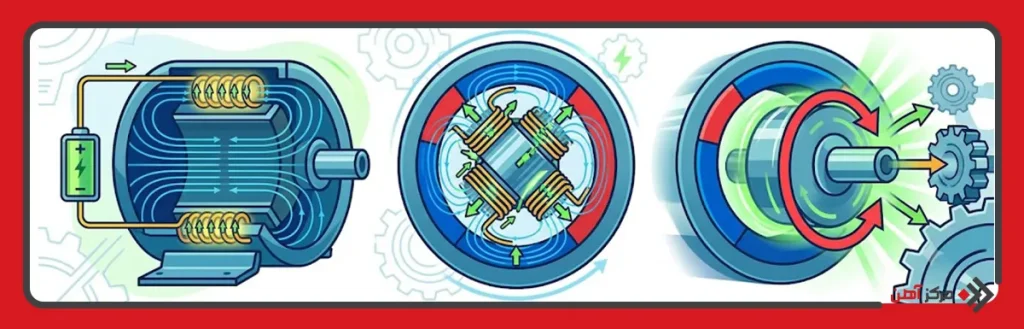

الکتروموتور چگونه کار می کند؟

اساس کار الکتروموتور بر قانون نیروی لورنتس و القای الکترومغناطیسی استوار است. هنگامی که جریان از سیم پیچ های استاتور عبور می کند، میدان مغناطیسی ایجاد می شود. در موتورهای AC سه فاز، اختلاف فاز 120 درجه ای میان سه جریان، یک میدان مغناطیسی دوار تولید می کند. این میدان در هادی های روتور جریان القا کرده و میدان مغناطیسی ثانویه ای به وجود می آورد. اختلاف زاویه میان میدان استاتور و روتور، گشتاور لازم برای چرخش را ایجاد می کند. در موتورهای DC نیز تغییر جهت جریان در سیم پیچ های روتور یا کنترل الکترونیکی میدان باعث ادامه چرخش در یک جهت مشخص می شود.

حرکت دورانی تولید شده از طریق شفت به تجهیز مصرف کننده منتقل می شود. در بسیاری از ماشین ها، سرعت الکتروموتور مستقیما برای بار مناسب نیست و باید به وسیله گیربکس کاهش یا افزایش یابد. برای شناخت این سازوکار لازم است بدانیم گیربکس چیست؛ گیربکس مجموعه ای از چرخ دنده هاست که سرعت، گشتاور و جهت حرکت را متناسب با نیاز ماشین تغییر می دهد. کاهش سرعت خروجی توسط گیربکس معمولا موجب افزایش گشتاور می شود. به همین دلیل در نوار نقاله، بالابر، میکسر و تجهیزات سنگین، ترکیب الکتروموتور و گیربکس عملکردی کنترل شده و متناسب با بار فراهم می کند.

اجزای الکتروموتور

ساختار الکتروموتور از مجموعه ای از قطعات الکتریکی، مغناطیسی، مکانیکی و خنک کننده تشکیل شده است. هماهنگی دقیق این اجزا موجب تبدیل پایدار انرژی، کنترل دما و انتقال مناسب گشتاور می شود. مهم ترین اجزای الکتروموتور عبارتند از:

• استاتور: بخش ثابت موتور است که از هسته ورقه ورقه فولادی و سیم پیچ های عایق شده تشکیل می شود. ورقه ای بودن هسته باعث کاهش جریان های گردابی و تلفات حرارتی می شود.
• روتور: بخش دوار داخل استاتور است. روتور ممکن است از نوع قفس سنجابی، سیم پیچی شده یا دارای آهنربای دائم باشد. طراحی روتور روی گشتاور راه اندازی، لغزش و بازده تاثیر دارد.
• شفت: محور مرکزی موتور است که گشتاور تولید شده را به بار منتقل می کند. برای درک نقش آن باید دانست شفت چیست؛ شفت قطعه ای استوانه ای و مقاوم در برابر پیچش و خمش است که روتور، یاتاقان و کوپلینگ روی آن قرار می گیرند.
• سیم پیچ: سیم پیچ ها معمولا از هادی مسی یا آلومینیومی ساخته می شوند و با عبور جریان، میدان مغناطیسی لازم برای عملکرد موتور را ایجاد می کنند.
• یاتاقان: یاتاقان ها شفت را در موقعیت دقیق نگه می دارند و امکان دوران نرم آن را فراهم می کنند. انتخاب یاتاقان باید بر اساس سرعت، بار شعاعی، بار محوری و دمای کاری انجام شود.
• پوسته یا فریم: بدنه موتور از اجزای داخلی محافظت می کند و به انتقال حرارت کمک می کند. پوسته ها معمولا از چدن، فولاد یا آلومینیوم ساخته می شوند.
• فن خنک کننده: فن روی محور عقب نصب می شود و با عبور هوا از روی پره های پوسته، حرارت ایجاد شده در سیم پیچ و هسته را کاهش می دهد.
• جعبه ترمینال: محل اتصال کابل های برق به سیم پیچ های موتور است. نحوه سربندی ستاره یا مثلث در بسیاری از موتورهای سه فاز داخل این بخش انجام می شود.
• فاصله هوایی: فاصله بسیار محدود بین روتور و استاتور است. نامساوی بودن این فاصله می تواند موجب نیروی مغناطیسی نامتعادل، لرزش و تماس روتور با استاتور شود.
• عایق الکتریکی: عایق سیم پیچ از اتصال کوتاه میان دورها، فازها و بدنه جلوگیری می کند. کلاس عایقی موتور مشخص می کند که سیم پیچ چه دمایی را تحمل می کند.

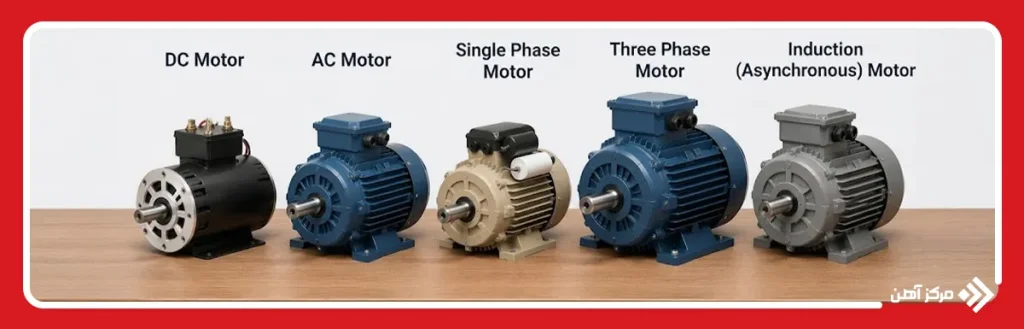

انواع الکتروموتور

انواع الکتروموتور بر اساس نوع جریان ورودی، ساختمان روتور، تعداد فاز، روش ایجاد میدان و شرایط محیطی دسته بندی می شوند. هر مدل ویژگی متفاوتی از نظر کنترل سرعت، گشتاور راه اندازی، هزینه تعمیر، توان قابل دستیابی و بازده انرژی دارد. شناخت این تفاوت ها از انتخاب موتوری بزرگ تر یا ضعیف تر از نیاز واقعی جلوگیری می کند.

الکتروموتور جریان مستقیم (DC)

موتور DC با جریان مستقیم کار می کند و قابلیت کنترل دقیق سرعت و گشتاور دارد. در مدل های جاروبک دار، کموتاتور و جاروبک جهت جریان سیم پیچ روتور را تغییر می دهند. این قطعات به نگهداری دوره ای نیاز دارند و ممکن است جرقه تولید کنند. موتورهای DC بدون جاروبک یا BLDC از مدار الکترونیکی برای کنترل میدان استفاده می کنند و بازده، عمر و چگالی توان بالاتری دارند. این موتورها در رباتیک، خودروهای برقی، تجهیزات باتری محور و سامانه های کنترل موقعیت استفاده می شوند.

الکتروموتور جریان متناوب (AC)

موتور AC با برق متناوب کار می کند و پرکاربردترین انتخاب در صنایع محسوب می شود. این گروه شامل موتورهای سنکرون و القایی است. در موتور سنکرون، روتور با سرعت میدان مغناطیسی استاتور می چرخد؛ اما در موتور القایی، سرعت روتور اندکی کمتر از سرعت میدان است. موتورهای AC ساختار مقاوم، هزینه نگهداری پایین و امکان کار در توان های بالا دارند. کنترل سرعت آنها معمولا با درایو فرکانس متغیر یا VFD انجام می شود.

الکتروموتور تک فاز

الکتروموتور تک فاز برای شبکه برق 220 تا 230 ولت طراحی می شود و بیشتر در مصارف خانگی، کارگاه های کوچک، پمپ های سبک، فن و تجهیزات کم توان کاربرد دارد. میدان تولید شده توسط سیم پیچ اصلی به تنهایی گشتاور راه اندازی ایجاد نمی کند؛ بنابراین موتور از سیم پیچ کمکی، خازن یا کلید گریز از مرکز استفاده می کند. الکتروموتور تک فاز نسبت به مدل سه فاز، جریان راه اندازی بالاتر، لرزش بیشتر و بازده پایین تری دارد، اما دسترسی ساده به منبع تغذیه مهم ترین مزیت آن است.

الکتروموتور سه فاز

الکتروموتور سه فاز از سه جریان متناوب با اختلاف فاز 120 درجه تغذیه می شود. این جریان ها میدان مغناطیسی دوار یکنواختی تولید می کنند و موتور بدون نیاز به مدار کمکی راه اندازی می شود. بازده بالا، گشتاور یکنواخت، استهلاک محدود و قابلیت تولید در توان های زیاد، استفاده از آن را در کارخانه، پمپ صنعتی، کمپرسور، جرثقیل و ماشین ابزار گسترش داده است. اطلاعات جدول الکتروموتور سه فاز روی پلاک موتور شامل توان، ولتاژ، جریان، ضریب توان، دور، بازده و نحوه اتصال سیم پیچ است.

الکتروموتور القایی یا آسنکرون

موتور القایی رایج ترین نوع در میان موتورهای الکتریکی صنعتی است. در این موتور هیچ اتصال مستقیم الکتریکی میان منبع تغذیه و روتور قفس سنجابی وجود ندارد و جریان روتور از طریق القای میدان استاتور ایجاد می شود. سرعت روتور همیشه کمی از سرعت سنکرون کمتر است که این اختلاف با عنوان Slip شناخته می شود. ساختار ساده، قیمت مناسب، استحکام بالا و نیاز محدود به سرویس، موتور آسنکرون را برای کارکرد مداوم مناسب کرده است.

جدول مقایسه انواع الکتروموتور

نوع الکتروموتور	منبع تغذیه	گشتاور راه اندازی	کنترل سرعت	بازده تقریبی	نیاز به نگهداری	کاربرد رایج
جریان مستقیم جاروبک دار	DC	بالا	بسیار دقیق	متوسط	زیاد	جرثقیل، بالابر، تجهیزات کنترلی
جریان مستقیم بدون جاروبک	DC	بالا	بسیار دقیق	بالا	کم	خودرو برقی، رباتیک، فن دقیق
AC تک فاز	برق تک فاز	متوسط	محدود یا با درایو	متوسط	متوسط	پمپ خانگی، فن، کمپرسور کوچک
AC سه فاز	برق سه فاز	مناسب	دقیق با VFD	بالا	کم	ماشین آلات صنعتی و خطوط تولید
القایی قفس سنجابی	AC	متوسط	مناسب با VFD	بالا	بسیار کم	پمپ، نوار نقاله، فن و آسیاب
سنکرون	AC	وابسته به طراحی	بسیار دقیق	بسیار بالا	متوسط	صنایع بزرگ و اصلاح ضریب توان

جدول نشان می دهد هیچ موتوری برای تمام کاربردها بهترین انتخاب نیست. در بارهای صنعتی پیوسته، موتور القایی سه فاز معمولا از نظر دوام و هزینه بهره برداری گزینه مطلوبی است. در سامانه هایی که کنترل دقیق موقعیت یا سرعت اهمیت دارد، موتورهای DC بدون جاروبک یا موتورهای سنکرون عملکرد مناسب تری ارائه می دهند. توان نامی به تنهایی معیار کافی نیست و مشخصات بار، روش راه اندازی، تعداد دفعات روشن شدن و شرایط محیطی نیز باید بررسی شوند.

کاربرد الکتروموتور در صنایع مختلف

موتورهای الکتریکی بخش اصلی سامانه محرک بسیاری از صنایع هستند. نوع موتور در هر صنعت بر اساس گشتاور، سرعت، دقت کنترل، محیط نصب و الگوی بار انتخاب می شود. مهم ترین کاربردها عبارتند از:

• صنایع فولاد و فلزکاری: برای راه اندازی نورد، قیچی صنعتی، کوره، نوار نقاله، پمپ خنک کاری و دستگاه های برش استفاده می شود.
• صنایع نفت، گاز و پتروشیمی: الکتروموتورها محرک پمپ، کمپرسور، فن و میکسر هستند. در محیط های دارای گاز قابل اشتعال باید مشخص باشد الکتروموتور ضد انفجار چیست و چه استاندارد حفاظتی دارد. این موتورها به گونه ای طراحی می شوند که جرقه یا انفجار داخلی به محیط بیرون منتقل نشود.
• صنایع آب و فاضلاب: پمپ های انتقال آب، پمپ شناور، هواده و تجهیزات تصفیه با موتورهای مقاوم در برابر رطوبت کار می کنند.
• ساختمان و تاسیسات: آسانسور، پله برقی، چیلر، فن کویل، هواکش، درب اتوماتیک و پمپ آتش نشانی به الکتروموتور وابسته هستند.
• صنایع غذایی و دارویی: موتورهای دارای سطح بهداشتی و قابلیت شستشو برای میکسر، پرکن، بسته بندی و خطوط انتقال به کار می روند.
• کشاورزی: پمپ آبیاری، آسیاب، خردکن، تهویه گلخانه و ماشین های فرآوری محصولات با الکتروموتور کار می کنند.
• حمل و نقل: قطار برقی، خودرو الکتریکی، سامانه فرمان، فن خنک کننده و پمپ های کمکی از موتورهای کنترل پذیر استفاده می کنند.
• معدن و سیمان: سنگ شکن، آسیاب، بالابر، کانوایر و فن های بزرگ به موتورهای پرقدرت با گشتاور راه اندازی مناسب نیاز دارند.

دلایل خرابی الکتروموتورها

خرابی موتور معمولا نتیجه یک عامل منفرد نیست و ترکیبی از تنش الکتریکی، گرمایی، مکانیکی و محیطی است. پایش وضعیت موتور می تواند ایراد را پیش از توقف خط تولید شناسایی کند. مهم ترین عوامل خرابی عبارتند از:

• اضافه بار مداوم: عبور جریان بیشتر از مقدار پلاک، دمای سیم پیچ را افزایش می دهد و عمر عایق را کاهش می دهد.
• افت یا عدم تعادل ولتاژ: اختلاف ولتاژ فازها موجب نامتعادل شدن جریان و گرم شدن سیم پیچ می شود.
• قطع شدن یک فاز: در موتور سه فاز، دو فاز باقی مانده جریان زیادی می کشند و موتور ممکن است در مدت کوتاهی بسوزد.
• خرابی یاتاقان: کمبود گریس، آلودگی، نصب نادرست یا بار اضافی باعث صدا، لرزش و افزایش دمای یاتاقان می شود.
• ناهم محوری: عدم تطابق محور موتور و تجهیز متصل، نیروهای اضافی به شفت و یاتاقان وارد می کند.
• تهویه نامناسب: مسدود شدن مسیر هوا یا شکستگی فن مانع دفع حرارت می شود. این مورد یکی از پاسخ های اصلی به پرسش چرا الکتروموتور داغ می کند است.
• روشن و خاموش شدن مکرر: هر بار راه اندازی جریان شدیدی ایجاد می کند و تکرار آن دمای روتور و استاتور را بالا می برد.
• نفوذ رطوبت و گرد و غبار: آلودگی می تواند مقاومت عایقی را کاهش دهد، مسیر خنک کاری را مسدود کند و خوردگی ایجاد کند.
• تنظیم نادرست درایو: فرکانس حامل، زمان شتاب گیری و محدودیت جریان نامناسب ممکن است موتور را در معرض اضافه جریان یا اضافه ولتاژ قرار دهد.
• انتخاب نامناسب توان: موتور کوچک در اضافه بار و موتور بیش از حد بزرگ با بازده و ضریب توان پایین کار می کند.

نحوه نگهداری الکتروموتورها

نگهداری اصولی باید بر پایه برنامه زمانی و وضعیت واقعی موتور انجام شود. در بازدیدهای دوره ای لازم است جریان هر فاز، ولتاژ، دمای پوسته، صدای یاتاقان، میزان لرزش و وضعیت تهویه ثبت شود. مقایسه داده ها با سوابق قبلی، روند ایجاد خرابی را مشخص می کند. گریس کاری یاتاقان باید با نوع روانکار، مقدار و فاصله زمانی توصیه شده توسط سازنده مطابقت داشته باشد؛ زیرا گریس بیش از حد نیز مانند کمبود روانکار موجب افزایش دما می شود.

در سرویس های اساسی، مقاومت عایقی سیم پیچ با Megger، مقاومت فازها، وضعیت اتصالات، هم محوری کوپلینگ و بالانس روتور بررسی می شود. پره های پوسته و فن باید تمیز باشند و کابل ها، گلندها و ترمینال ها نباید نشانه ای از شل شدگی یا تغییر رنگ حرارتی داشته باشند. در موتورهای مجهز به درایو، ثبت خطاهای VFD و کنترل کیفیت ارت نیز ضروری است. تعویض قطعه باید بر اساس نتیجه آزمون انجام شود، نه صرفا با حدس یا برنامه زمانی ثابت.

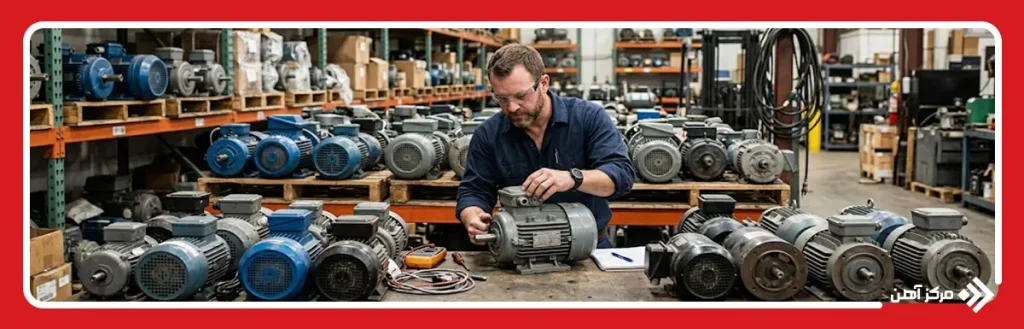

هنگام انتخاب الکتروموتور مناسب باید به چه نکاتی توجه کرد؟

انتخاب الکتروموتور باید بر اساس مشخصات واقعی بار و محیط انجام شود. مهم ترین معیارها عبارتند از:

• توان مکانیکی مورد نیاز
• گشتاور راه اندازی و گشتاور نامی
• سرعت خروجی و تعداد قطب ها
• نوع برق تک فاز یا سه فاز
• ولتاژ و فرکانس شبکه
• نوع بار ثابت، متغیر یا ضربه ای
• تعداد دفعات راه اندازی در ساعت
• مدت زمان کارکرد پیوسته یا متناوب
• کلاس بازده انرژی
• ضریب توان
• کلاس عایقی سیم پیچ
• درجه حفاظت IP
• روش خنک کاری
• دمای محیط و ارتفاع محل نصب
• وجود رطوبت، گرد و غبار یا مواد خورنده
• احتمال وجود گاز یا بخار قابل انفجار
• روش نصب و ابعاد فریم
• نحوه اتصال مستقیم، تسمه ای یا گیربکسی
• امکان کنترل سرعت با اینورتر
• دسترسی به قطعات یدکی و خدمات تعمیر
• سطح مجاز صدا و لرزش
• استاندارد ساخت و اطلاعات پلاک موتور

الکتروموتور تجهیزی چند بخشی برای تبدیل انرژی الکتریکی به گشتاور مکانیکی است و عملکرد صحیح آن به طراحی الکترومغناطیسی، کیفیت یاتاقان، استحکام شفت، خنک کاری و انتخاب درست سیستم تغذیه وابسته است. انواع الکتروموتور شامل مدل های DC، AC، تک فاز، سه فاز، القایی و سنکرون هستند که هر کدام برای شرایط مشخصی طراحی شده اند. در کاربردهای صنعتی عمومی، موتور القایی سه فاز به دلیل دوام، بازده مناسب و نگهداری محدود انتخاب رایجی است؛ در حالی که سامانه های دقیق به موتورهای کنترل پذیرتر نیاز دارند. توجه به گشتاور، الگوی بار، شرایط محیط، درجه حفاظت و روش راه اندازی از خرابی زودرس جلوگیری می کند. همچنین پایش جریان، دما، لرزش و عایق سیم پیچ، امکان تشخیص عیب پیش از توقف دستگاه را فراهم می سازد. بنابراین انتخاب و نگهداری مهندسی شده الکتروموتور، مصرف انرژی، هزینه تعمیرات و توقف تولید را به میزان قابل توجهی کاهش می دهد.
