شفت یا شافت چیست و چه کاربردهایی دارد؟
دسترسی سریع به محتوای این مطلب
شفت یکی از مهم ترین قطعات مکانیکی در ماشین آلات صنعتی است که وظیفه انتقال حرکت دورانی، گشتاور و نیرو میان بخش های مختلف یک سیستم را بر عهده دارد. این قطعه معمولا به صورت یک میله استوانه ای تولید می شود و با قرار گرفتن میان موتور، چرخ دنده، پولی، فلایویل، بلبرینگ یا سایر اجزای متحرک، امکان انتقال کنترل شده انرژی را فراهم می کند. انتخاب جنس، قطر، طول و شکل هندسی شفت باید متناسب با مقدار بار، سرعت دوران، شرایط محیطی و نوع دستگاه انجام شود. از آنجا که بخش قابل توجهی از شفت های صنعتی از فولادهای کربنی یا آلیاژی ساخته می شوند، تغییرات قیمت آهن می تواند به صورت مستقیم یا غیرمستقیم بر هزینه تولید و خرید این قطعه تاثیر بگذارد. طراحی نامناسب شفت ممکن است باعث ایجاد لرزش، خمش، شکست، افزایش استهلاک بلبرینگ ها و توقف کامل تجهیزات شود؛ به همین دلیل محاسبه دقیق آن در مهندسی مکانیک اهمیت زیادی دارد.
در اصطلاحات فنی، واژه شافت نیز به جای شفت استفاده می شود و هر دو عبارت به قطعه ای اشاره دارند که حرکت دورانی و گشتاور را منتقل می کند. البته در بعضی کاربردها ممکن است محورهایی وجود داشته باشند که تنها اجزای دوار را نگه می دارند و خودشان گشتاور انتقال نمی دهند؛ بنابراین نباید هر میله استوانه ای را شفت انتقال نیرو دانست. شفت معمولا از طریق چرخ دنده، پولی، زنجیر، فلایویل یا کوپلینگ به سایر بخش های ماشین متصل می شود. آشنایی با اینکه کوپلینگ چیست به درک بهتر نحوه اتصال دو شفت و جبران ناهم محوری میان آنها کمک می کند. نوع بارگذاری، وجود ضربه، سرعت دوران، دمای محیط، رطوبت، تماس با مواد خورنده و تعداد ساعات کار دستگاه از جمله عواملی هستند که باید هنگام طراحی یا انتخاب شفت بررسی شوند. در ادامه، ساختار، اجزا، انواع، کاربردها و عوامل تعیین کننده قیمت این قطعه را به صورت تخصصی بررسی می کنیم.

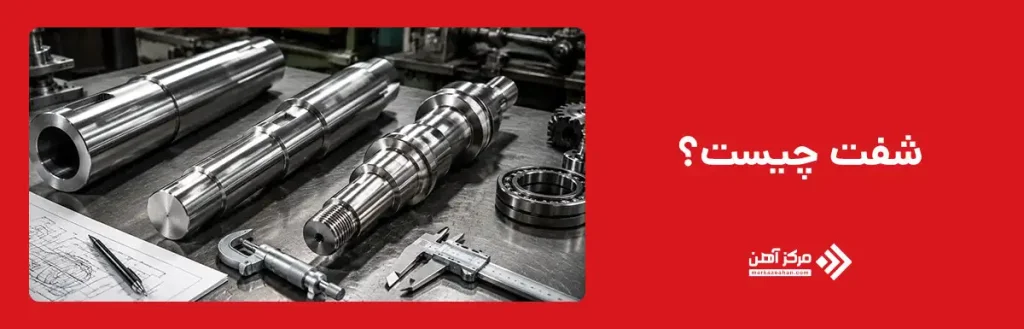

شفت چیست؟
شافت (shaft) قطعه ای مکانیکی با مقطع معمولا دایره ای است که برای انتقال توان، گشتاور و حرکت دورانی در تجهیزات مختلف مورد استفاده قرار می گیرد. این قطعه در بسیاری از ماشین آلات به وسیله یاتاقان یا بلبرینگ پشتیبانی می شود تا بتواند با حداقل اصطکاک و انحراف حول محور خود بچرخد. نیروی تولیدشده توسط موتور ابتدا به شفت منتقل می شود و سپس از طریق اجزایی مانند چرخ دنده، پولی، زنجیر، کوپلینگ یا پروانه به بخش مصرف کننده می رسد. شفت ها ممکن است به صورت توپر، توخالی، پله ای، شیاردار، مخروطی یا رزوه دار ساخته شوند. شکل نهایی قطعه به نوع بار، نحوه مونتاژ، سرعت دوران و فضای موجود در دستگاه بستگی دارد. در طراحی شفت باید تنش های پیچشی، خمشی، محوری و ترکیبی محاسبه شوند؛ زیرا قطعه ممکن است هم زمان تحت اثر چند نوع بارگذاری قرار بگیرد.
در پاسخ به این پرسش که جنس مناسب برای شفت چیست، نمی توان یک ماده ثابت را برای تمام کاربردها پیشنهاد کرد. فولادهای کربنی به دلیل استحکام، قابلیت ماشین کاری و قیمت اقتصادی، رایج ترین گزینه برای تولید شفت های عمومی هستند. در برخی کاربردهای دقیق و تحت بارهای تماسی بالا نیز استفاده از فولاد یاتاقان به دلیل سختی، مقاومت سایشی و توانایی تحمل فشارهای مداوم مورد توجه قرار می گیرد. در مقابل، فولادهای آلیاژی برای بارهای سنگین، ضربه های متناوب و سرعت های بالا انتخاب می شوند. در محیط های مرطوب یا خورنده می توان از فولاد زنگ نزن، آلومینیوم یا آلیاژهای مس استفاده کرد. میزان سختی سطح، مقاومت به خستگی، استحکام تسلیم، مقاومت سایشی و قابلیت عملیات حرارتی، مهم ترین مشخصات ماده اولیه شفت هستند. قطر و طول شفت نیز باید به گونه ای تعیین شود که میزان خمش و پیچش از حد مجاز بیشتر نشود. حتی اگر شفت از ماده ای مقاوم ساخته شده باشد، انتخاب اشتباه ابعاد یا محل تکیه گاه ها می تواند باعث شکست زودهنگام آن شود.

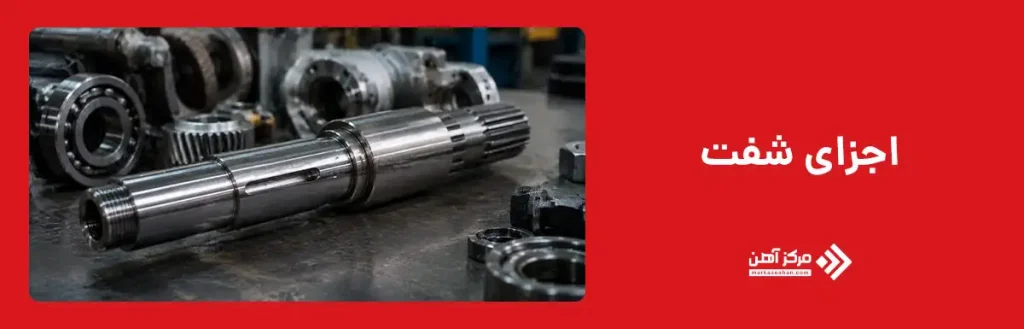

اجزای شفت
شفت در ظاهر قطعه ای ساده و استوانه ای به نظر می رسد، اما در طراحی صنعتی از بخش های مختلفی تشکیل می شود که هر کدام وظیفه مشخصی دارند. بدنه اصلی، شیار خار، نشیمن بلبرینگ، رزوه، شانه، محل نصب چرخ دنده و سطح اتصال کوپلینگ از مهم ترین قسمت های آن هستند. شکل و تعداد این اجزا بر اساس نوع ماشین و مسیر انتقال نیرو تعیین می شود. برای مثال، یک شفت ساده در فن صنعتی ممکن است فقط دارای دو محل نصب بلبرینگ و یک محل اتصال پروانه باشد؛ اما شفت گیربکس می تواند چندین پله، شیار خار، چرخ دنده و سطح رزوه دار داشته باشد.
کیفیت ساخت هر بخش از شفت بر عملکرد کلی مجموعه تاثیر می گذارد. کوچک ترین خطا در قطر نشیمن بلبرینگ، عمق شیار خار، هم محوری سطوح یا صافی سطح می تواند باعث لرزش، لقی یا افزایش اصطکاک شود. گوشه های تیز و تغییر ناگهانی قطر نیز محل تمرکز تنش ایجاد می کنند و احتمال شکست خستگی را افزایش می دهند. به همین دلیل در محل تغییر قطر معمولا از شعاع مناسب یا فیلت استفاده می شود. در ادامه، اجزای اصلی شفت و نقش هر یک را بررسی می کنیم.
بدنه شفت
بدنه شفت بخش اصلی قطعه است که بارهای پیچشی، خمشی و گاهی محوری را تحمل می کند. این بخش معمولا دارای مقطع دایره ای است؛ زیرا مقطع دایره ای توزیع تنش مناسبی در برابر پیچش ایجاد می کند و ماشین کاری آن نیز آسان تر است. قطر بدنه با توجه به مقدار گشتاور، فاصله تکیه گاه ها، سرعت دوران و ضریب ایمنی تعیین می شود. در بعضی تجهیزات برای کاهش وزن و اینرسی دورانی، شفت به شکل توخالی ساخته می شود. کیفیت سطح بدنه اهمیت زیادی دارد؛ زیرا ترک های سطحی، خراش یا تغییر ناگهانی قطر می توانند تمرکز تنش ایجاد کنند. عملیات سنگ زنی، سخت کاری سطحی و پرداخت نهایی برای افزایش عمر خستگی بدنه انجام می شود.
شیار خار
شیار خار محلی برای قرارگیری خار و ایجاد اتصال میان شفت و قطعاتی مانند چرخ دنده، پولی، فلایویل یا کوپلینگ است. خار از لغزش نسبی قطعه روی شفت جلوگیری می کند و انتقال گشتاور را امکان پذیر می سازد. ابعاد شیار باید بر اساس قطر شفت، مقدار گشتاور و استاندارد طراحی انتخاب شود. اگر شیار بیش از اندازه عمیق باشد، سطح مقطع موثر شفت کاهش می یابد و تمرکز تنش افزایش پیدا می کند. شیار کم عمق نیز ممکن است مانع انتقال صحیح نیرو شود. گوشه های شیار باید تا حد امکان دارای شعاع مناسب باشند تا احتمال شروع ترک کاهش یابد. خارهای تخت، نیم دایره ای، مخروطی و مماسی از انواع رایج مورد استفاده هستند.
محل نصب بلبرینگ
محل نصب بلبرینگ یا نشیمنگاه آن بخشی از شفت است که رینگ داخلی بلبرینگ روی آن قرار می گیرد. قطر، تلرانس، صافی سطح و هم محوری این بخش باید با دقت زیادی کنترل شود. انتخاب انطباق مناسب به نوع بار، سرعت دوران و شرایط مونتاژ بستگی دارد. انطباق بیش از حد سفت می تواند باعث تنش اضافی در رینگ بلبرینگ شود و انطباق آزاد نیز لقی، لغزش و سایش ایجاد می کند. معمولا در کنار محل نصب بلبرینگ، یک شانه برای تعیین موقعیت محوری آن در نظر گرفته می شود. سطح این قسمت اغلب سنگ زنی می شود تا دقت ابعادی و کیفیت سطح مناسب به دست آید. خرابی نشیمن بلبرینگ از دلایل رایج لرزش شفت است.
رزوه و محل اتصال
رزوه و محل اتصال در انتهای شفت یا بخش های میانی آن برای نصب مهره، قفل کردن قطعات، تنظیم موقعیت محوری یا اتصال تجهیزات جانبی ایجاد می شود. نوع، گام و جهت رزوه باید متناسب با نیروی واردشده و جهت چرخش شفت انتخاب شود. در برخی ماشین آلات، جهت رزوه مخالف جهت دوران در نظر گرفته می شود تا احتمال باز شدن مهره کاهش یابد. محل اتصال ممکن است به صورت فلنجی، مخروطی، هزارخاری یا استوانه ای طراحی شود. دقت هم محوری این بخش اهمیت زیادی دارد؛ زیرا خارج از مرکز بودن اتصال می تواند موجب نابالانسی و ارتعاش شود. استفاده از مهره قفل شونده، واشر فنری یا چسب رزوه نیز از باز شدن اتصال جلوگیری می کند.

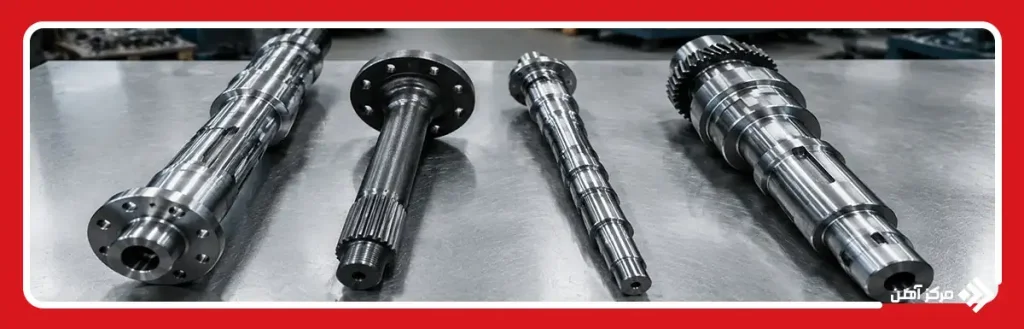

انواع شفت
شفت ها را می توان بر اساس وظیفه، شکل ظاهری، جنس، نوع بارگذاری و محل استفاده دسته بندی کرد. شفت انتقال، شفت ماشین، اسپیندل و اکسل از مهم ترین انواع این قطعه هستند. همچنین از نظر شکل هندسی، شفت ها در مدل های توپر، توخالی، پله ای، انعطاف پذیر، شیاردار، مخروطی و هزارخاری تولید می شوند. انتخاب نوع شفت باید بر اساس شرایط واقعی کارکرد انجام شود؛ زیرا هر مدل برای تحمل نوع خاصی از بار یا ایجاد حرکت مشخصی طراحی شده است.
شناخت انواع شافت به مهندسان کمک می کند تا قطعه ای متناسب با ساختار ماشین، مقدار توان، سرعت دوران و محدودیت های فضایی انتخاب کنند. برای مثال، شفت توخالی در تجهیزاتی که کاهش وزن اهمیت دارد مناسب است؛ اما تولید آن هزینه بیشتری نسبت به نمونه توپر دارد. شفت انعطاف پذیر نیز برای انتقال حرکت در مسیرهای غیرمستقیم استفاده می شود، در حالی که شفت صلب برای انتقال دقیق گشتاور میان اجزای هم محور کاربرد دارد. در ادامه، چهار نوع اصلی شفت را از نظر وظیفه و کاربرد بررسی می کنیم.
شفت انتقال
شفت انتقال برای جابه جایی توان و گشتاور از یک منبع محرک به بخش دیگری از ماشین مورد استفاده قرار می گیرد. شفت خطوط انتقال، شفت واسط، شفت پروانه و شفت خروجی گیربکس نمونه هایی از این گروه هستند. این شفت ها معمولا تحت اثر هم زمان تنش پیچشی و خمشی قرار دارند؛ زیرا علاوه بر انتقال گشتاور، وزن چرخ دنده ها، پولی ها یا کوپلینگ های نصب شده را نیز تحمل می کنند. طراحی شفت انتقال باید با در نظر گرفتن توان موتور، سرعت دوران، ضریب شوک، فاصله یاتاقان ها و نحوه اعمال نیرو انجام شود.
در خطوط انتقال قدرت، هم محوری و بالانس شفت اهمیت زیادی دارد. هرگونه خمیدگی، نابالانسی یا عدم تطابق میان محورهای متصل می تواند باعث ارتعاش و کاهش عمر بلبرینگ ها شود. برای اتصال شفت انتقال به موتور یا گیربکس از کوپلینگ های صلب یا انعطاف پذیر استفاده می شود. در سرعت های بالا، کنترل سرعت بحرانی و فرکانس طبیعی شفت ضروری است. عبور سرعت دوران از محدوده بحرانی می تواند ارتعاش شدیدی ایجاد کند و به شکست قطعه یا آسیب به دستگاه منجر شود.
شفت اکسل یا محور
شفت اکسل یا محور بیشتر برای نگهداری اجزای دوار مانند چرخ ها مورد استفاده قرار می گیرد. اکسل ممکن است ثابت باشد و چرخ یا قطعه دیگر روی آن دوران کند، یا خود اکسل همراه با چرخ بچرخد. تفاوت اصلی اکسل با شفت انتقال در این است که اکسل ثابت معمولا گشتاور انتقال نمی دهد و بیشتر تحت اثر بار خمشی قرار دارد. با این حال، در خودروها و ماشین آلات متحرک، اکسل محرک علاوه بر تحمل وزن، گشتاور موتور را نیز به چرخ ها منتقل می کند.
اکسل ها باید دارای مقاومت خمشی و خستگی مناسبی باشند؛ زیرا به طور مداوم تحت بارهای متغیر، ضربه و ارتعاش قرار می گیرند. در خودرو، بار ناشی از وزن، شتاب، ترمز و ناهمواری مسیر بر محور وارد می شود. برای افزایش استحکام، اکسل ها معمولا از فولادهای آلیاژی عملیات حرارتی شده تولید می شوند. طراحی محل اتصال چرخ، بلبرینگ و دیفرانسیل نیز باید با دقت انجام شود تا توزیع بار یکنواخت باقی بماند و تمرکز تنش ایجاد نشود.
شفت اسپیندل
اسپیندل نوعی شفت کوتاه، دقیق و معمولا پرسرعت است که در ماشین ابزار، دستگاه CNC، دستگاه تراش، فرز، دریل و تجهیزات سنگ زنی کاربرد دارد. ابزار برش یا قطعه کار روی اسپیندل نصب می شود و کیفیت دوران آن مستقیما بر دقت ماشین کاری تاثیر می گذارد. اسپیندل باید دارای صلبیت بالا، لنگی بسیار کم، بالانس دقیق و سطح پرداخت مناسب باشد. حتی مقدار کمی انحراف یا لرزش می تواند باعث کاهش کیفیت سطح قطعه، شکست ابزار و خطای ابعادی شود.
بلبرینگ های اسپیندل معمولا از نوع دقیق و دور بالا هستند و باید پیش بارگذاری مناسبی داشته باشند. سیستم روان کاری، خنک کاری و کنترل دما نیز در عملکرد اسپیندل اهمیت دارد؛ زیرا افزایش دما می تواند انبساط حرارتی و تغییر موقعیت ابزار را به همراه داشته باشد. در اسپیندل های مدرن، موتور ممکن است مستقیما داخل مجموعه قرار گیرد که به آن موتور اسپیندل گفته می شود. انتخاب اسپیندل بر اساس حداکثر دور، توان، نوع ابزار، دقت مورد نیاز و مدت کارکرد دستگاه انجام می شود.
شفت ماشین
شفت ماشین قطعه ای است که به عنوان یکی از اجزای داخلی یک دستگاه مشخص طراحی و ساخته می شود. میل لنگ موتور، میل بادامک، شفت ورودی و خروجی گیربکس، شفت پمپ و شفت توربین از نمونه های این گروه هستند. برخلاف شفت انتقال عمومی که وظیفه آن جابه جایی نیرو میان چند دستگاه است، شفت ماشین معمولا بخشی از سازوکار داخلی یک ماشین محسوب می شود و شکل آن با عملکرد همان تجهیز هماهنگ است.
این شفت ها ممکن است دارای چندین پله، چرخ دنده یکپارچه، بادامک، لنگ، هزارخار، سوراخ روغن کاری یا سطوح مخروطی باشند. طراحی شفت ماشین معمولا پیچیده تر است؛ زیرا بارگذاری آن می تواند متغیر و چندمحوره باشد. برای نمونه، میل لنگ موتور هم زمان تحت اثر پیچش، خمش، ضربه و ارتعاش قرار دارد. در تولید این قطعات از روش هایی مانند فورج، ماشین کاری دقیق، عملیات حرارتی، سخت کاری القایی و سنگ زنی استفاده می شود تا استحکام و دقت مورد نیاز تامین شود.

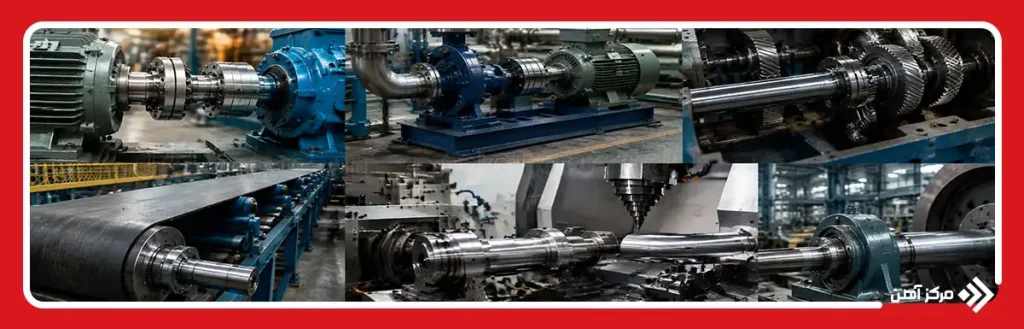

کاربردهای شفت
موارد استفاده از شافت بسیار گسترده است و تقریبا در هر دستگاهی که حرکت دورانی یا انتقال گشتاور دارد، می توان نمونه ای از آن را مشاهده کرد. موتورهای الکتریکی، گیربکس ها، پمپ ها، کمپرسورها، توربین ها، فن ها، نوار نقاله ها، ماشین ابزار، خودروها، تجهیزات معدنی، ماشین آلات کشاورزی و خطوط تولید صنعتی همگی از شفت استفاده می کنند. در موتور الکتریکی، روتور روی شفت نصب می شود و حرکت ایجادشده از طریق آن به مصرف کننده انتقال می یابد. در پمپ نیز شفت، نیروی موتور را به پروانه می رساند و باعث جابه جایی سیال می شود.
در گیربکس ها، چندین شفت برای دریافت، تغییر و انتقال سرعت و گشتاور به کار می روند. چرخ دنده ها روی این شفت ها نصب می شوند و نسبت انتقال مورد نیاز را ایجاد می کنند. در نوار نقاله، شفت درام محرک را می چرخاند و حرکت تسمه را ممکن می سازد. در خودرو، شفت های مختلفی مانند میل لنگ، میل بادامک، گاردان، پلوس و محور چرخ وجود دارند. هرکدام از این قطعات بارگذاری و شرایط کاری متفاوتی دارند و باید از ماده و هندسه مناسب ساخته شوند.
در صنایع نفت، گاز و پتروشیمی، شفت پمپ و کمپرسور باید در برابر خوردگی، دما، فشار و کارکرد مداوم مقاوم باشد. در صنایع غذایی و دارویی نیز استفاده از شفت استیل به دلیل مقاومت در برابر خوردگی، قابلیت شستشو و رعایت الزامات بهداشتی رایج است. فولادهای زنگ نزن 304 و 316 از گزینه های متداول در چنین محیط هایی هستند. البته انتخاب گرید دقیق باید بر اساس نوع ماده، دما و شدت خوردگی انجام شود.
در ماشین آلات عمومی، شفت فولادی بیشترین کاربرد را دارد. فولادهای CK45، C45، MO40 و فولادهای سمانته از جمله مواد مورد استفاده در تولید شفت هستند. CK45 برای کاربردهای عمومی، قابلیت ماشین کاری و عملیات حرارتی مناسبی دارد. فولاد MO40 نیز برای قطعاتی که به استحکام، سختی پذیری و مقاومت خستگی بیشتری نیاز دارند، انتخاب می شود. در شفت های تحت سایش می توان از سخت کاری القایی، نیتراسیون یا سمانتاسیون استفاده کرد.
شفت آلومینیومی در تجهیزاتی کاربرد دارد که کاهش وزن، مقاومت به خوردگی و اینرسی دورانی کم اهمیت دارد. این نوع شفت در برخی تجهیزات سبک، دستگاه های دقیق، صنایع هوافضا، رباتیک و سامانه های حمل قابل استفاده است. با این حال، مدول الاستیسیته و مقاومت سایشی آلومینیوم از بسیاری از فولادها کمتر است و باید پیش از استفاده، میزان خمش و سایش آن بررسی شود. افزایش قطر یا استفاده از آلیاژهای مقاوم می تواند بخشی از این محدودیت را جبران کند.
شفت برنجی نیز در تجهیزات خاص، محیط های مرطوب، قطعات دریایی، ابزارهای دقیق و سامانه هایی که اصطکاک یا جرقه زایی باید کنترل شود، مورد استفاده قرار می گیرد. برنج قابلیت ماشین کاری و مقاومت خوردگی مناسبی دارد، اما معمولا برای انتقال گشتاورهای بسیار بالا گزینه اول نیست. هزینه ماده اولیه نیز می تواند استفاده از آن را محدود کند.
به طور کلی، آلیاژهای مختلف شفت بر اساس استحکام، وزن، مقاومت خوردگی، قابلیت ماشین کاری، هزینه و شرایط بهره برداری انتخاب می شوند. فولاد کربنی برای مصارف عمومی، فولاد آلیاژی برای بارهای سنگین، استیل برای محیط های خورنده، آلومینیوم برای کاهش وزن و آلیاژهای مس برای کاربردهای ویژه مناسب هستند. انتخاب نهایی باید با محاسبات مهندسی و بررسی شرایط واقعی دستگاه انجام شود.
مزایا و معایب شفت
شفت یکی از ساده ترین و در عین حال موثرترین روش ها برای انتقال گشتاور و حرکت دورانی است. ساختار فشرده، قابلیت تحمل بارهای مختلف و امکان اتصال به اجزای متعدد، استفاده از آن را در بیشتر ماشین آلات ضروری کرده است. شفت مناسب می تواند توان موتور را با اتلاف کم به بخش مصرف کننده منتقل کند و امکان کنترل سرعت و جهت حرکت را فراهم آورد. همچنین تنوع در شکل، جنس و روش تولید باعث شده است که بتوان شفت را برای کاربردهای سبک تا ماشین آلات بسیار سنگین طراحی کرد.
از مهم ترین مزایای شفت می توان به راندمان مناسب انتقال نیرو، قابلیت تولید در ابعاد متنوع، امکان تعمیر یا تعویض، سازگاری با چرخ دنده و پولی و تحمل گشتاور بالا اشاره کرد. شفت های توخالی نیز می توانند ضمن کاهش وزن، مقاومت پیچشی مناسبی ایجاد کنند. استفاده از عملیات حرارتی و پوشش های سطحی، عمر مفید این قطعات را افزایش می دهد.
با این حال، شفت محدودیت هایی نیز دارد. ناهم محوری، بالانس نامناسب، روان کاری ناکافی یا انتخاب اشتباه بلبرینگ می تواند باعث لرزش و سایش شود. شیار خار، رزوه و تغییر قطر نیز تمرکز تنش ایجاد می کنند. شفت های بلند در برابر خمش و سرعت بحرانی حساس تر هستند و ممکن است به تکیه گاه های بیشتری نیاز داشته باشند. همچنین تولید شفت های دقیق، چندپله یا عملیات حرارتی شده می تواند هزینه بالایی داشته باشد.
مزایا و معایب اصلی شفت عبارت اند از:
| مزایای شفت | معایب شفت |
|---|---|
| انتقال موثر گشتاور و توان | حساسیت به ناهم محوری |
| قابلیت طراحی برای بارهای مختلف | احتمال شکست خستگی |
| امکان اتصال به انواع قطعات دوار | نیاز به روان کاری و نگهداری |
| تنوع بالا در جنس و شکل | ایجاد تمرکز تنش در شیارها |
| قابلیت عملیات حرارتی | هزینه بالای ساخت مدل های دقیق |
| امکان استفاده در سرعت های مختلف | حساسیت شفت بلند به خمش و ارتعاش |
برای کاهش معایب، باید طراحی قطر و تکیه گاه ها، بالانس دینامیکی، انتخاب بلبرینگ، روان کاری و کنترل هم محوری با دقت انجام شود. بازرسی دوره ای نیز به شناسایی ترک، خوردگی، لقی یا خمیدگی قبل از وقوع خرابی جدی کمک می کند.
عوامل موثر بر قیمت شفت
قیمت شفت به عوامل متعددی بستگی دارد و نمی توان آن را فقط بر اساس وزن یا طول قطعه تعیین کرد. جنس ماده اولیه یکی از مهم ترین عوامل است. شفت های فولادی کربنی معمولا قیمت اقتصادی تری نسبت به نمونه های استیل، آلومینیومی یا آلیاژهای خاص دارند. نوع گرید فولاد نیز تاثیرگذار است؛ برای مثال قیمت شفت CK45 با شفت MO40، فولاد سمانته یا فولاد زنگ نزن یکسان نیست.
قطر، طول و وزن شفت عامل بعدی است. افزایش قطر باعث افزایش مصرف مواد و زمان ماشین کاری می شود. شفت های بلند نیز ممکن است به تجهیزات تراش و سنگ زنی مخصوص نیاز داشته باشند. شکل هندسی قطعه بر هزینه تولید تاثیر زیادی دارد. یک شفت ساده با قطر ثابت ارزان تر از شفت پله ای، هزارخاری، مخروطی یا دارای چندین شیار و رزوه است.
تلرانس ابعادی و کیفیت سطح نیز قیمت را تغییر می دهند. شفت هایی که برای اسپیندل، دستگاه CNC یا تجهیزات دور بالا تولید می شوند، به دقت ماشین کاری، سنگ زنی و بالانس بیشتری نیاز دارند. کاهش تلرانس مجاز، تعداد مراحل کنترل کیفیت و هزینه تولید را افزایش می دهد. عملیات حرارتی مانند نرماله کردن، سخت کاری القایی، کوئنچ و تمپر، سمانتاسیون و نیتراسیون نیز هزینه جداگانه ای ایجاد می کنند.
مهم ترین عوامل موثر بر قیمت شفت عبارت اند از:
- جنس و گرید ماده اولیه : نوع فولاد، استیل، آلومینیوم، برنج یا آلیاژ خاص، پایه اصلی محاسبه قیمت است.
- قطر و طول قطعه : هرچه ابعاد و وزن بیشتر باشد، هزینه ماده اولیه و ماشین کاری افزایش می یابد.
- شکل هندسی : وجود پله، شیار خار، هزارخار، رزوه، فلنج یا سطح مخروطی باعث افزایش زمان ساخت می شود.
- دقت ابعادی : تلرانس های بسته و لنگی کم به ماشین کاری و تجهیزات اندازه گیری دقیق نیاز دارند.
- کیفیت سطح : سنگ زنی، پولیش، لپینگ و پرداخت دقیق هزینه نهایی را بیشتر می کنند.
- عملیات حرارتی : نوع عملیات، عمق سختی و کنترل اعوجاج بر قیمت موثر است.
- تیراژ سفارش : تولید انبوه معمولا هزینه آماده سازی و ماشین کاری هر قطعه را کاهش می دهد.
- بالانس و کنترل کیفیت : شفت های دور بالا ممکن است به بالانس دینامیکی، تست سختی و کنترل ترک نیاز داشته باشند.
- پوشش سطحی : کروم سخت، فسفاته، اکسید سیاه یا پوشش های ضد خوردگی هزینه جداگانه دارند.
- شرایط بازار : نوسان قیمت مواد اولیه، نرخ ارز، هزینه انرژی و دستمزد ساخت بر قیمت روز تاثیر می گذارد.
هنگام خرید شفت نباید تنها پایین ترین قیمت را ملاک قرار داد. گواهی متریال، دقت ابعادی، سختی، کیفیت سطح، هم محوری و سابقه تولیدکننده باید بررسی شوند. استفاده از شفت ارزان اما نامناسب ممکن است باعث خرابی بلبرینگ، چرخ دنده یا موتور شود و هزینه توقف خط تولید را افزایش دهد.
شفت یا شافت یکی از مهم ترین اجزای مکانیکی در ماشین آلات صنعتی است که وظیفه اصلی آن انتقال حرکت دورانی، توان و گشتاور بین بخشهای مختلف یک سیستم است. این قطعه با توجه به نوع کاربرد، میزان بارگذاری، سرعت دوران و شرایط محیطی در انواع مختلفی مانند شفت انتقال، شفت اکسل، شفت اسپیندل و شفت ماشین تولید می شود. انتخاب صحیح جنس شفت، ابعاد مناسب و طراحی دقیق اجزای آن مانند شیار خار، محل نصب بلبرینگ و بخش های اتصال، تاثیر مستقیمی بر عملکرد و طول عمر تجهیزات دارد.
جنس مورد استفاده برای ساخت شفت نیز باید متناسب با شرایط کاری انتخاب شود. شفت فولادی برای بیشتر کاربردهای صنعتی گزینه ای اقتصادی و مقاوم محسوب می شود، در حالی که در محیط های خورنده یا کاربردهای خاص می توان از شفت استیل، شفت آلومینیومی یا شفت برنجی استفاده کرد. در نهایت، توجه به عواملی مانند کیفیت متریال، دقت ماشین کاری، عملیات حرارتی و شرایط بازار مواد اولیه، نقش مهمی در تعیین قیمت شفت دارد. یک انتخاب اصولی و مهندسی شده می تواند از خرابی زودهنگام تجهیزات جلوگیری کرده و هزینه های تعمیر و نگهداری را کاهش دهد.
سوالات متداول
شفت معمولا از فولاد کربنی یا فولاد آلیاژی ساخته می شود. در محیط های خورنده، تجهیزات سبک یا کاربردهای خاص از استیل، آلومینیوم، برنج و آلیاژهای دیگر نیز استفاده می شود.
وظیفه اصلی شافت، انتقال حرکت دورانی، توان و گشتاور از موتور یا منبع محرک به اجزایی مانند چرخ دنده، پولی، پروانه، گیربکس یا سایر بخش های ماشین است.
متریال شفت با توجه به بار، سرعت، دما، خوردگی و هزینه انتخاب می شود. فولاد CK45، فولاد MO40، فولادهای سمانته، استیل 304 و 316 و برخی آلیاژهای آلومینیوم از گزینه های رایج هستند.
برای انتخاب شفت باید میزان گشتاور، بار خمشی و محوری، سرعت دوران، فاصله تکیه گاه ها، محیط کاری، جنس مورد نیاز، روش اتصال و ضریب ایمنی بررسی شود.
شکست خستگی، خمیدگی، ترک در محل شیار خار، خوردگی، سایش نشیمن بلبرینگ، خرابی رزوه و شکست ناشی از اضافه بار از رایج ترین خرابی های شفت هستند.
جنس و گرید ماده، قطر، طول، وزن، شکل هندسی، دقت ماشین کاری، کیفیت سطح، عملیات حرارتی، پوشش، تیراژ سفارش و شرایط بازار مهم ترین عوامل تعیین کننده قیمت شفت هستند.
