انواع اتصالات پنوماتیک و کاربرد آن ها در صنعت

اتصالات پنوماتیک یکی از مهم ترین اجزای سیستم های انتقال هوای فشرده هستند که وظیفه ایجاد ارتباط ایمن میان لوله ها، شیلنگ ها، شیرها و تجهیزات مختلف را بر عهده دارند. بدون استفاده از اتصالات مناسب، عملکرد سیستم پنوماتیک با مشکل مواجه می شود و احتمال نشتی، افت فشار و کاهش راندمان افزایش پیدا می کند. امروزه در صنایع مختلف از انواع اتصالات پنوماتیک برای کنترل جریان هوا، انتقال انرژی و اتصال تجهیزات استفاده می شود. هنگام طراحی خطوط صنعتی علاوه بر انتخاب اتصالات مناسب، بررسی هزینه تجهیزات و متریال نیز اهمیت دارد و به همین دلیل موضوعاتی مانند قیمت آهن در برآورد هزینه های اجرایی پروژه مورد توجه قرار می گیرد. انتخاب صحیح اتصالات می تواند عمر سیستم را افزایش داده و هزینه های تعمیرات را کاهش دهد.

گسترش اتوماسیون صنعتی باعث شده استفاده از اتصالات پنوماتیکی در کارخانه ها و خطوط تولید روز به روز بیشتر شود. این قطعات در ابعاد، شکل ها و جنس های مختلف تولید می شوند و هر کدام برای شرایط مشخصی کاربرد دارند. برخی از آنها برای اتصال مستقیم طراحی شده اند و برخی دیگر برای تغییر مسیر یا تقسیم جریان هوا مورد استفاده قرار می گیرند. در بسیاری از پروژه های صنعتی که از خطوط لوله استفاده می شود، تجهیزات مختلفی مانند زانوها و اتصالات فلزی نیز مورد بررسی قرار می گیرند و حتی عواملی مانند قیمت زانو جوشی فولادی می تواند در انتخاب نهایی تاثیرگذار باشد. شناخت انواع اتصال پنوماتیک و کاربرد هر یک از آنها، نقش مهمی در طراحی یک سیستم مطمئن و کارآمد دارد.

اتصالات پنوماتیک چیست؟

اتصالات پنوماتیک قطعاتی هستند که برای ایجاد ارتباط میان اجزای مختلف سیستم های هوای فشرده استفاده می شوند. این قطعات امکان انتقال ایمن هوا را فراهم می کنند و باعث می شوند جریان بدون نشتی و افت فشار در مسیر مورد نظر حرکت کند. اتصالات پنوماتیک در تجهیزات صنعتی، ماشین آلات تولیدی، سیستم های اتوماسیون و خطوط انتقال هوا کاربرد گسترده ای دارند. در منابع فنی، عبارت اتصالات پنوماتیک به انگلیسی معمولا با عنوان Pneumatic Fittings شناخته می شود. این قطعات در انواع مختلف تولید می شوند تا بتوانند نیازهای گوناگون صنایع را پوشش دهند. در بسیاری از خطوط صنعتی علاوه بر اتصالات پنوماتیکی، تجهیزاتی مانند سردنده جوشی نیز برای اتصال بخش های مختلف شبکه لوله کشی مورد استفاده قرار می گیرند.

عملکرد صحیح یک سیستم پنوماتیک تا حد زیادی به کیفیت اتصالات وابسته است. اگر اتصال مناسبی انتخاب نشود، احتمال نشتی هوا افزایش پیدا می کند و راندمان سیستم کاهش می یابد. امروزه انواع اتصالات پنوماتیکی از جنس های مختلفی تولید می شوند و قابلیت تحمل فشارهای کاری متفاوت را دارند. این قطعات معمولا در کنار تجهیزاتی مانند سیلندرها، کمپرسورها و شیر پنوماتیک استفاده می شوند تا کنترل دقیق جریان هوا امکان پذیر باشد. به همین دلیل شناخت لیست اتصالات پنوماتیک و کاربرد هر کدام برای مهندسان و تکنسین های صنعتی اهمیت زیادی دارد.

اجزای اصلی اتصالات پنوماتیک

اتصالات پنوماتیک از چند بخش اصلی تشکیل شده اند که هر کدام نقش مهمی در عملکرد صحیح سیستم هوای فشرده دارند. این اجزا شامل بدنه اصلی اتصال، مهره ها، اورینگ ها، واشرها و قطعات داخلی کنترل جریان می شوند. بدنه اتصال معمولا از جنس فلزی یا پلاستیکی تولید می شود تا مقاومت کافی در برابر فشار کاری و شرایط محیطی داشته باشد. انتخاب جنس بدنه تاثیر مستقیم بر طول عمر و ایمنی سیستم دارد. در صنایع حساس، اغلب از اتصالات پنوماتیک فلزی استفاده می شود که علاوه بر دوام بیشتر، قابلیت تحمل فشارهای بالا را دارند.

مهره ها و واشرها وظیفه ایجاد یک اتصال محکم و بدون نشتی را بر عهده دارند. اورینگ ها نیز به عنوان قطعات آب بند عمل می کنند و از نفوذ هوا یا مواد خارجی به داخل سیستم جلوگیری می کنند. در طراحی خطوط صنعتی، هماهنگی بین این اجزا و تجهیزات مرتبط اهمیت زیادی دارد و حتی انتخاب درست اتصالات می تواند بر عملکرد سایر بخش ها مانند سه راهی گازی تاثیرگذار باشد. رعایت استانداردها و نصب صحیح این قطعات، از جمله نکات حیاتی در بهره برداری طولانی مدت و کاهش هزینه های نگهداری سیستم های پنوماتیک محسوب می شود.

به طور کلی، شناخت اجزای اصلی اتصالات پنوماتیک و نحوه عملکرد هر بخش برای مهندسان، تکنسین ها و کارکنان فنی الزامی است. این دانش باعث می شود تا در زمان نصب، نگهداری و تعمیرات، سیستم بهینه و بدون مشکل کار کند. همچنین انتخاب متریال مناسب، هماهنگی با سایر تجهیزات پنوماتیکی و رعایت دستورالعمل های تولیدکننده، نقش مهمی در افزایش عمر مفید سیستم و کاهش خطر نشتی و خرابی دارد. استفاده صحیح از این اجزا به ویژه در صنایع اتوماسیون، تولیدی و خطوط هوای فشرده اهمیت دوچندان دارد.

انواع اتصالات پنوماتیک

اتصالات پنوماتیک در مدل های مختلفی تولید می شوند تا بتوانند نیازهای متنوع صنایع را پوشش دهند. این قطعات از نظر مکانیزم اتصال، شکل ظاهری، کاربرد و جنس بدنه دسته بندی می شوند. هر نوع اتصال برای شرایط مشخصی طراحی شده است و انتخاب صحیح آن تاثیر مستقیمی بر عملکرد سیستم هوای فشرده دارد. به همین دلیل مهندسان هنگام طراحی خطوط پنوماتیکی باید فشار کاری، نوع سیال، شرایط محیطی و فضای نصب را در نظر بگیرند.

انواع اتصالات پنوماتیک به گونه ای طراحی شده اند که نصب سریع، آب بندی مناسب و نگهداری آسان را فراهم کنند. برخی از آنها برای اتصال مستقیم شیلنگ ها استفاده می شوند، برخی برای تغییر مسیر جریان هوا کاربرد دارند و برخی دیگر برای تقسیم یا کاهش سایز خطوط مورد استفاده قرار می گیرند. همچنین اتصالات پنوماتیک فلزی و پلاستیکی هر کدام مزایا و کاربردهای خاص خود را دارند. آشنایی با انواع اتصال پنوماتیک باعث می شود انتخاب دقیق تری انجام شود و احتمال نشتی یا افت فشار در سیستم کاهش یابد.

در ادامه، انواع اتصالات پنوماتیکی را از سه دیدگاه اصلی شامل مکانیزم اتصال، کاربرد و جنس بدنه بررسی می کنیم تا انتخاب مناسب برای هر پروژه صنعتی آسان تر شود.

انواع اتصالات پنوماتیک بر اساس مکانیزم اتصال

یکی از مهم ترین روش های دسته بندی اتصالات پنوماتیک، بررسی نحوه اتصال آنها به شیلنگ، لوله یا تجهیزات مختلف است. مکانیزم اتصال تعیین می کند که نصب و جداسازی قطعات با چه سرعتی انجام شود، میزان آب بندی چقدر باشد و اتصال تا چه اندازه در برابر فشار و لرزش مقاومت داشته باشد. به همین دلیل انتخاب صحیح مکانیزم اتصال تاثیر مستقیمی بر عملکرد و طول عمر سیستم های پنوماتیکی دارد.

امروزه انواع اتصالات پنوماتیک با مکانیزم های مختلف طراحی و تولید می شوند تا پاسخگوی نیاز صنایع گوناگون باشند. برخی از این اتصالات برای نصب سریع و آسان طراحی شده اند و در خطوط اتوماسیون کاربرد زیادی دارند. برخی دیگر برای شرایطی مناسب هستند که فشار کاری بالا یا لرزش مداوم وجود دارد. همچنین در بعضی صنایع نیاز به اتصال و جداسازی مکرر تجهیزات وجود دارد که در این شرایط از اتصالات مخصوص استفاده می شود.

شناخت انواع اتصال پنوماتیک از نظر مکانیزم اتصال به مهندسان کمک می کند تا متناسب با شرایط کاری، بهترین گزینه را انتخاب کنند. انتخاب نادرست می تواند باعث نشتی هوا، افت فشار، افزایش مصرف انرژی و حتی خرابی تجهیزات شود. به همین دلیل در طراحی سیستم های هوای فشرده، نوع اتصال از همان مراحل اولیه طراحی مورد توجه قرار می گیرد. در ادامه مهم ترین انواع اتصالات پنوماتیکی بر اساس مکانیزم اتصال بررسی می شوند.

اتصالات فشاری (Push-to-Connect)

اتصالات فشاری یکی از پرکاربردترین انواع اتصالات پنوماتیک هستند. در این مدل برای اتصال شیلنگ کافی است لوله یا شیلنگ داخل اتصال قرار گیرد و مکانیزم داخلی به صورت خودکار آن را قفل کند. همین ویژگی باعث شده نصب و جداسازی این اتصالات بسیار سریع و آسان باشد.

این نوع اتصال در سیستم های اتوماسیون صنعتی، ماشین آلات تولیدی و تجهیزات پنوماتیکی مدرن کاربرد گسترده ای دارد. کاهش زمان نصب، آب بندی مناسب و امکان تعویض سریع قطعات از مهم ترین مزایای آن محسوب می شود. به همین دلیل بسیاری از کارخانه ها از این نوع اتصال برای افزایش سرعت مونتاژ و کاهش زمان توقف تجهیزات استفاده می کنند.

اتصالات مهره ای (Compression)

اتصالات مهره ای از طریق فشرده شدن مهره و حلقه آب بندی روی لوله یا شیلنگ عمل می کنند. این ساختار باعث ایجاد اتصال محکم و مقاوم در برابر فشار می شود و احتمال جدا شدن ناخواسته قطعات را کاهش می دهد.

این مدل بیشتر در سیستم هایی استفاده می شود که لرزش، فشار یا شرایط کاری سنگین وجود دارد. اگرچه نصب آنها نسبت به اتصالات فشاری زمان بیشتری نیاز دارد، اما استحکام و دوام بالاتری ارائه می دهند. به همین دلیل در بسیاری از تجهیزات صنعتی و خطوط هوای فشرده مورد استفاده قرار می گیرند.

اتصالات رزوه ای (Threaded)

اتصالات رزوه ای از طریق رزوه های نر و ماده به یکدیگر متصل می شوند. این مدل یکی از قدیمی ترین و رایج ترین انواع اتصالات پنوماتیکی محسوب می شود و در بسیاری از تجهیزات صنعتی قابل مشاهده است.

استحکام مناسب، تنوع ابعادی و قابلیت استفاده در فشارهای مختلف از مهم ترین مزایای این نوع اتصال است. معمولا برای آب بندی بهتر از نوار تفلون یا مواد آب بند مخصوص استفاده می شود تا احتمال نشتی به حداقل برسد. این اتصالات در بسیاری از سیستم های پنوماتیک و هیدرولیک کاربرد دارند.

اتصالات کوپلینگ (Couplings)

کوپلینگ ها برای اتصال و جداسازی سریع خطوط پنوماتیک طراحی شده اند. این قطعات امکان قطع و وصل سریع جریان هوا را فراهم می کنند و در شرایطی که نیاز به تعویض مکرر تجهیزات وجود دارد بسیار کاربردی هستند.

در صنایع مختلف از کوپلینگ ها برای اتصال ابزارهای بادی، کمپرسورها و تجهیزات قابل حمل استفاده می شود. سرعت بالا در اتصال، سهولت استفاده و کاهش زمان توقف تجهیزات از مهم ترین مزایای این نوع اتصال به شمار می رود.

انواع اتصالات پنوماتیک بر اساس کاربرد

یکی از رایج ترین روش های دسته بندی اتصالات پنوماتیک، بررسی کاربرد آنها در سیستم های هوای فشرده است. هر اتصال برای انجام وظیفه مشخصی طراحی شده و نقش مهمی در هدایت، تقسیم، تغییر مسیر یا کنترل جریان هوا دارد. به همین دلیل انتخاب صحیح اتصال می تواند تاثیر مستقیمی بر راندمان سیستم، میزان افت فشار و طول عمر تجهیزات داشته باشد. در بسیاری از پروژه های صنعتی، مهندسان علاوه بر انتخاب کمپرسور و شیرهای کنترلی، زمان زیادی را صرف انتخاب مناسب ترین نوع اتصال می کنند تا عملکرد کل مجموعه بهینه شود.

انواع اتصالات پنوماتیک از نظر کاربرد شامل مدل هایی مانند اتصال مستقیم، اتصال زانویی، سه راهی، چهارراهی، تبدیلی، کورکن و سایلنسر هستند. هر کدام از این قطعات برای شرایط خاصی طراحی شده اند و استفاده از آنها باعث می شود طراحی شبکه هوای فشرده دقیق تر و کارآمدتر باشد. برای مثال برخی اتصالات وظیفه تغییر مسیر جریان را بر عهده دارند، در حالی که برخی دیگر برای تقسیم هوا میان چند مصرف کننده استفاده می شوند.

شناخت انواع اتصالات پنوماتیکی از نظر کاربرد به تکنسین ها و طراحان سیستم کمک می کند تا مسیر لوله کشی را به شکل اصولی طراحی کنند و از مشکلاتی مانند نشتی، افت فشار یا اشغال فضای اضافی جلوگیری شود. به همین دلیل آشنایی با لیست اتصالات پنوماتیک و کاربرد هر یک از آنها یکی از مهم ترین مباحث در طراحی و اجرای سیستم های پنوماتیکی محسوب می شود. در ادامه مهم ترین انواع اتصال پنوماتیک بر اساس کاربرد بررسی می شوند.

اتصال مستقیم (Straight)

اتصال مستقیم یکی از ساده ترین و پرکاربردترین انواع اتصالات پنوماتیک است. این اتصال برای ایجاد ارتباط مستقیم میان دو بخش از سیستم مورد استفاده قرار می گیرد و هیچ تغییری در مسیر جریان هوا ایجاد نمی کند. به همین دلیل در بسیاری از خطوط انتقال هوای فشرده، تجهیزات اتوماسیون و ماشین آلات صنعتی کاربرد گسترده ای دارد.

مهم ترین مزیت اتصال مستقیم، افت فشار بسیار کم و سادگی نصب آن است. این اتصالات در مدل های مختلف رزوه ای، فشاری و مهره ای تولید می شوند و امکان اتصال سریع و مطمئن را فراهم می کنند. به دلیل استفاده گسترده در صنایع مختلف، اتصال مستقیم را می توان یکی از اصلی ترین اعضای لیست اتصالات پنوماتیک دانست.

اتصال زانویی (Elbow)

اتصال زانویی برای تغییر مسیر جریان هوا مورد استفاده قرار می گیرد. این اتصال معمولا در زاویه های 45 و 90 درجه تولید می شود و زمانی کاربرد دارد که فضای نصب محدود باشد یا نیاز به تغییر جهت خطوط وجود داشته باشد.

استفاده از زانویی باعث می شود مسیر لوله کشی منظم تر شود و از خم شدن بیش از حد شیلنگ ها جلوگیری گردد. در بسیاری از ماشین آلات صنعتی و سیستم های اتوماسیون، اتصال زانویی یکی از پرمصرف ترین انواع اتصالات پنوماتیکی محسوب می شود.

اتصال سه راهی و چهارراهی

اتصالات سه راهی و چهارراهی برای تقسیم یا ترکیب جریان هوا در چند مسیر مختلف استفاده می شوند. این اتصالات زمانی کاربرد دارند که یک منبع هوا باید چند مصرف کننده را تغذیه کند یا چند مسیر به یک خط مشترک متصل شوند.

سه راهی ها معمولا دارای سه خروجی و چهارراهی ها دارای چهار خروجی هستند. این قطعات در سیستم های کنترل پنوماتیک، خطوط تولید و تجهیزات اتوماسیون کاربرد گسترده ای دارند و نقش مهمی در توزیع جریان هوای فشرده ایفا می کنند.

اتصال تبدیلی (Reducer)

اتصال تبدیلی برای اتصال دو لوله یا شیلنگ با قطرهای متفاوت استفاده می شود. در بسیاری از پروژه های صنعتی، قطر خطوط در بخش های مختلف سیستم یکسان نیست و به همین دلیل استفاده از اتصال تبدیلی ضروری می شود.

این قطعات باعث می شوند تغییر سایز به صورت ایمن و بدون نشتی انجام شود. همچنین از ایجاد تنش اضافی در خطوط جلوگیری می کنند و به حفظ راندمان سیستم کمک می نمایند.

کورکن (Plug)

کورکن یا پلاگ یکی از قطعات مهم در سیستم های پنوماتیک است که برای بستن مسیرهای بدون استفاده مورد استفاده قرار می گیرد. این قطعه مانع خروج هوا از مسیرهای غیر ضروری می شود و از ایجاد نشتی جلوگیری می کند.

کورکن ها در اندازه ها و مدل های مختلف تولید می شوند و معمولا در زمان توسعه یا تغییر شبکه پنوماتیک نیز کاربرد دارند. استفاده صحیح از این قطعات باعث افزایش ایمنی و بهره وری سیستم خواهد شد.

سایلنسر یا اگزوز (Silencer)

سایلنسر یا اگزوز برای کاهش صدای خروج هوای فشرده از سیستم طراحی شده است. در بسیاری از تجهیزات پنوماتیکی هنگام تخلیه هوا صدای زیادی تولید می شود که می تواند برای محیط کار آزاردهنده باشد.

استفاده از سایلنسر باعث کاهش آلودگی صوتی، بهبود شرایط کاری و افزایش ایمنی محیط می شود. این قطعه معمولا روی خروجی شیرها و تجهیزات پنوماتیکی نصب می شود و در بسیاری از خطوط صنعتی به عنوان یک تجهیز استاندارد مورد استفاده قرار می گیرد.

انواع اتصالات پنوماتیک بر اساس جنس بدنه

یکی از مهم ترین معیارهای دسته بندی اتصالات پنوماتیک، جنس بدنه آنها است. جنس اتصال تاثیر مستقیمی بر مقاومت در برابر فشار، طول عمر، تحمل دما، مقاومت در برابر خوردگی و حتی هزینه نهایی سیستم دارد. به همین دلیل مهندسان هنگام انتخاب اتصالات پنوماتیکی تنها به شکل یا سایز اتصال توجه نمی کنند و جنس بدنه را نیز با دقت بررسی می کنند. امروزه انواع اتصالات پنوماتیک در جنس های مختلف تولید می شوند تا بتوانند نیاز صنایع گوناگون را پوشش دهند.

در بسیاری از خطوط هوای فشرده، انتخاب نادرست جنس اتصال می تواند باعث نشتی، کاهش راندمان یا حتی خرابی کامل بخشی از سیستم شود. برای مثال در محیط های مرطوب و خورنده باید از اتصالاتی استفاده شود که مقاومت مناسبی در برابر زنگ زدگی داشته باشند. همچنین در سیستم هایی که فشار کاری بالا است، استفاده از اتصالات مقاوم تر اهمیت زیادی پیدا می کند. به همین دلیل تولیدکنندگان اتصالات پنوماتیک فلزی و غیر فلزی را برای شرایط مختلف طراحی کرده اند.

به طور کلی رایج ترین انواع اتصالات پنوماتیکی از نظر جنس بدنه شامل اتصالات پلاستیکی، اتصالات برنجی و اتصالات استیل هستند. هر یک از این مدل ها مزایا، محدودیت ها و کاربردهای مخصوص به خود را دارند. انتخاب میان آنها به عواملی مانند فشار کاری، نوع سیال، شرایط محیطی، میزان رطوبت، دمای محیط و بودجه پروژه بستگی دارد. در ادامه هر یک از این انواع اتصال پنوماتیک را به صورت جداگانه بررسی می کنیم.

اتصالات پلاستیکی

اتصالات پلاستیکی به دلیل وزن سبک، هزینه کمتر و نصب آسان، در بسیاری از خطوط اتوماسیون و سیستم های کم فشار مورد استفاده قرار می گیرند. این اتصالات برای انتقال هوا یا گازهایی که فشار پایین دارند مناسب هستند و قابلیت خوردگی بسیار کمی دارند. استفاده از این نوع اتصالات در محیط های مرطوب و سیستم های خانگی نیز رایج است. مقاومت مکانیکی این اتصالات در مقایسه با اتصالات فلزی کمتر است، اما برای بسیاری از پروژه های صنعتی با فشار متوسط گزینه مناسبی محسوب می شود.

اتصالات برنجی

اتصالات برنجی یکی از پرکاربردترین انواع اتصالات پنوماتیک فلزی هستند. مقاومت خوب در برابر فشار، خوردگی و دمای بالا از ویژگی های مهم آنها محسوب می شود. این اتصالات برای سیستم های صنعتی که فشار کاری متوسط تا بالا دارند بسیار مناسب هستند. همچنین توانایی تحمل لرزش و ارتعاشات در خطوط هوای فشرده صنعتی، این اتصالات را به انتخابی مطمئن تبدیل کرده است. اتصالات برنجی معمولاً در کنار شیر پنوماتیک و سیلندرهای صنعتی استفاده می شوند و طول عمر مناسبی ارائه می دهند.

اتصالات استیل

اتصالات استیل بیشترین مقاومت را در برابر خوردگی، فشار و دما دارند و برای محیط های صنعتی بسیار سخت و شرایط کاری سنگین طراحی شده اند. این اتصالات در صنایع شیمیایی، دارویی و صنایع غذایی که تماس با رطوبت و مواد خورنده زیاد است، کاربرد فراوان دارند. اگرچه قیمت این اتصالات بالاتر است، اما طول عمر و دوام بالای آنها هزینه های نگهداری را به میزان قابل توجهی کاهش می دهد. استفاده از اتصالات استیل در خطوط هوای فشرده که نیاز به عملکرد طولانی مدت و ایمن دارند، توصیه می شود.

شناخت جنس بدنه اتصالات پنوماتیک باعث می شود انتخاب دقیق تری برای هر پروژه صنعتی انجام شود و از مشکلاتی مانند نشتی، شکستگی یا افت راندمان جلوگیری شود. انتخاب مناسب بین پلاستیک، برنج و استیل به شرایط محیطی، فشار کاری، نوع سیال و بودجه پروژه بستگی دارد.

کاربردهای اتصالات پنوماتیک در صنعت

اتصالات پنوماتیک در صنایع مختلف نقش بسیار مهمی دارند و بدون آن ها سیستم های هوای فشرده و تجهیزات اتوماسیون به درستی کار نمی کنند. این اتصالات امکان انتقال ایمن هوا و انرژی به بخش های مختلف ماشین آلات و خطوط تولید را فراهم می کنند. کاربرد اتصالات پنوماتیک در صنایع مختلف شامل سیستم های اتوماسیون صنعتی، ماشین آلات تولیدی، صنایع بسته بندی، صنایع غذایی و دارویی و خطوط انتقال هوای فشرده است. هر یک از این صنایع با توجه به نیاز خود از انواع اتصال مناسب استفاده می کنند تا عملکرد سیستم بهینه باشد و از مشکلات ناشی از نشتی یا افت فشار جلوگیری شود.

در سیستم های اتوماسیون صنعتی، اتصالات پنوماتیکی باعث می شوند حرکت سیلندرها، بازوهای مکانیکی و ابزارها هماهنگ و دقیق باشد. در ماشین آلات تولیدی، این اتصالات جریان هوا را به تجهیزات مختلف منتقل می کنند و باعث کنترل فرآیندهای تولید می شوند. صنایع بسته بندی و غذایی نیز به دلیل حساسیت بالا به آلودگی و نیاز به بهداشت، از اتصالات با کیفیت بالا و مقاومت مناسب در برابر خوردگی استفاده می کنند. در خطوط انتقال هوای فشرده، اتصالات پنوماتیک نقش حیاتی در تقسیم، تغییر مسیر و کنترل جریان هوا ایفا می کنند. استفاده از اتصالات استاندارد و با کیفیت، راندمان سیستم را افزایش می دهد و از هزینه های تعمیر و نگهداری جلوگیری می کند.

به طور خلاصه، اتصالات پنوماتیک در تمامی صنایع که از هوای فشرده برای انتقال انرژی و کنترل تجهیزات استفاده می کنند، کاربرد دارند و انتخاب صحیح آن ها تاثیر مستقیم بر عملکرد، ایمنی و طول عمر سیستم دارد. بررسی دقیق نوع اتصال، جنس، سایز و مکانیزم نصب آن باعث افزایش کارایی و کاهش مشکلات احتمالی در طول دوره بهره برداری می شود. در ادامه با مهم ترین کاربردهای اتصالات پنوماتیک آشنا می شوید:

سیستم های اتوماسیون صنعتی

سیستم های اتوماسیون صنعتی یکی از بزرگ ترین مصرف کنندگان اتصالات پنوماتیک هستند. در این مجموعه ها از هوای فشرده برای کنترل حرکت سیلندرها، جک ها، بازوهای رباتیک و تجهیزات کنترلی استفاده می شود. اتصالات پنوماتیکی وظیفه دارند جریان هوا را بدون نشتی و افت فشار میان اجزای مختلف سیستم منتقل کنند. به همین دلیل کیفیت و دقت ساخت این قطعات تاثیر مستقیمی بر عملکرد خطوط تولید دارد.

در بسیاری از کارخانه های مدرن، تجهیزات اتوماسیون به صورت مداوم و در چند شیفت کاری فعالیت می کنند. در چنین شرایطی استفاده از اتصالات نامناسب می تواند باعث کاهش راندمان، افزایش مصرف انرژی و توقف ناخواسته تجهیزات شود. به همین دلیل معمولا از اتصالات پنوماتیک با کیفیت بالا و مقاومت مناسب در برابر فشار و لرزش استفاده می شود.

یکی دیگر از مزایای استفاده از اتصالات پنوماتیک در اتوماسیون صنعتی، امکان تغییر سریع مسیرها و توسعه آسان سیستم است. در صورت نیاز به اضافه شدن تجهیزات جدید، می توان با استفاده از انواع اتصالات پنوماتیکی شبکه هوای فشرده را گسترش داد. این انعطاف پذیری یکی از مهم ترین دلایل استفاده گسترده از فناوری پنوماتیک در صنایع مدرن محسوب می شود.

ماشین آلات تولیدی

ماشین آلات تولیدی برای انجام بسیاری از فرآیندها به سیستم های پنوماتیک وابسته هستند. تجهیزاتی مانند دستگاه های برش، پرس، مونتاژ، جابه جایی قطعات و خطوط تولید خودکار از هوای فشرده برای انجام عملیات مختلف استفاده می کنند. در این میان، اتصالات پنوماتیک وظیفه برقراری ارتباط میان اجزای مختلف سیستم را بر عهده دارند.

استفاده از انواع اتصالات پنوماتیک در ماشین آلات تولیدی باعث می شود انتقال هوا با کمترین میزان افت فشار انجام شود. این موضوع به ویژه در خطوطی که سرعت تولید بالا است اهمیت زیادی دارد. کوچک ترین نشتی در شبکه پنوماتیک می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد و هزینه های بهره برداری را افزایش دهد.

علاوه بر این، تعمیر و نگهداری آسان نیز یکی از مزایای مهم این اتصالات در ماشین آلات تولیدی است. بسیاری از مدل های جدید به گونه ای طراحی شده اند که در کوتاه ترین زمان ممکن نصب یا تعویض شوند. همین موضوع باعث کاهش زمان توقف تجهیزات و افزایش بهره وری خطوط تولید می شود.

صنایع بسته بندی

صنایع بسته بندی یکی از مهم ترین حوزه های استفاده از اتصالات پنوماتیک به شمار می روند. بسیاری از دستگاه های بسته بندی برای انجام عملیات جابه جایی، دوخت، پرس، برش و انتقال محصولات از نیروی هوای فشرده استفاده می کنند. به همین دلیل وجود یک شبکه پنوماتیک مطمئن برای عملکرد صحیح این تجهیزات ضروری است.

در خطوط بسته بندی، سرعت و دقت اهمیت زیادی دارد. اتصالات پنوماتیکی باید بتوانند جریان هوا را به صورت یکنواخت و بدون نشتی منتقل کنند تا تجهیزات عملکرد پایداری داشته باشند. استفاده از قطعات با کیفیت در این بخش باعث افزایش دقت عملیات و کاهش خرابی دستگاه ها می شود.

همچنین در بسیاری از کارخانه های بسته بندی، فضای نصب محدود است و به همین دلیل از انواع اتصال پنوماتیک با ابعاد کوچک و طراحی فشرده استفاده می شود. این ویژگی باعث می شود مسیرهای انتقال هوا با نظم بیشتری اجرا شوند و فضای کمتری اشغال کنند.

صنایع غذایی و دارویی

صنایع غذایی و دارویی به دلیل حساسیت بالا نسبت به آلودگی، نیازمند استفاده از تجهیزات با کیفیت و استاندارد هستند. در این صنایع از سیستم های پنوماتیک برای انتقال مواد، بسته بندی، کنترل تجهیزات و انجام بسیاری از فرآیندهای تولید استفاده می شود. به همین دلیل کیفیت اتصالات نقش بسیار مهمی در حفظ بهداشت و ایمنی محصول نهایی دارد.

در بسیاری از موارد از اتصالات استیل استفاده می شود؛ زیرا این قطعات مقاومت بالایی در برابر خوردگی دارند و به راحتی تمیز می شوند. همچنین احتمال آلودگی محصول در این نوع اتصالات کمتر است. به همین دلیل استفاده از اتصالات پنوماتیک فلزی در صنایع غذایی و دارویی بسیار رایج است.

یکی دیگر از مزایای این اتصالات در صنایع حساس، قابلیت تحمل شستشوی مداوم و مواد ضدعفونی کننده است. این ویژگی باعث می شود طول عمر تجهیزات افزایش یابد و استانداردهای بهداشتی به راحتی رعایت شوند.

خطوط انتقال هوای فشرده

خطوط انتقال هوای فشرده قلب اصلی سیستم های پنوماتیک محسوب می شوند. این خطوط وظیفه انتقال هوا از کمپرسور به تجهیزات مختلف را بر عهده دارند و اتصالات پنوماتیک مهم ترین نقش را در ایجاد ارتباط میان اجزای این شبکه ایفا می کنند.

در چنین سیستم هایی از انواع اتصالات پنوماتیکی شامل اتصال مستقیم، زانویی، سه راهی، تبدیلی و سایر مدل ها استفاده می شود. هر یک از این قطعات وظیفه مشخصی دارند و به طراحی صحیح مسیر انتقال هوا کمک می کنند. انتخاب مناسب این اتصالات می تواند میزان افت فشار را کاهش داده و راندمان سیستم را افزایش دهد.

همچنین کیفیت اتصالات در خطوط هوای فشرده تاثیر مستقیمی بر مصرف انرژی دارد. هرگونه نشتی هوا باعث افزایش مصرف برق کمپرسور و بالا رفتن هزینه های بهره برداری خواهد شد. به همین دلیل استفاده از اتصالات استاندارد و نصب صحیح آنها اهمیت بسیار زیادی دارد.

مزایای استفاده از اتصالات پنوماتیک

استفاده از اتصالات پنوماتیک در سیستم های هوای فشرده و تجهیزات صنعتی مزایای متعددی دارد که باعث شده این قطعات در صنایع مختلف به سرعت محبوب شوند. اولین و مهم ترین مزیت، نصب سریع و آسان آنهاست. بسیاری از مدل های مدرن اتصالات پنوماتیکی به گونه ای طراحی شده اند که بدون نیاز به ابزار پیچیده، می توان آنها را روی لوله یا شیلنگ نصب و جدا کرد. این ویژگی باعث کاهش زمان نصب و تعمیرات شده و کارایی سیستم را افزایش می دهد.

مزیت دوم، آب بندی مطمئن و کاهش نشتی است. اتصالات پنوماتیک با استفاده از اورینگ ها، مهره ها و طراحی دقیق بدنه، جریان هوا را به صورت ایمن و بدون افت فشار منتقل می کنند. این موضوع باعث افزایش راندمان سیستم و کاهش مصرف انرژی کمپرسورها می شود. همچنین امکان اتصال سریع تجهیزات جدید به شبکه بدون نیاز به قطع کامل سیستم از دیگر مزایای مهم این اتصالات محسوب می شود.

انعطاف پذیری طراحی نیز یکی دیگر از مزایای کلیدی است. با استفاده از انواع اتصالات پنوماتیک، می توان مسیرهای لوله کشی را به راحتی تغییر داد، زوایا را مدیریت کرد و خطوط تقسیم جریان هوا را به سادگی ایجاد نمود. این انعطاف پذیری در خطوط تولید، اتوماسیون صنعتی، صنایع بسته بندی و حتی صنایع حساس مانند دارویی و غذایی اهمیت ویژه ای دارد.

اتصالات پنوماتیک در انواع جنس ها تولید می شوند و می توانند نیازهای مختلف محیطی را پوشش دهند. مدل های پلاستیکی برای سیستم های کم فشار، مدل های برنجی برای فشار متوسط و مدل های استیل برای محیط های خورنده و فشار بالا مناسب هستند. در نهایت، استفاده از اتصالات پنوماتیک باعث افزایش ایمنی، کاهش هزینه های نگهداری، طول عمر بیشتر تجهیزات و بهبود عملکرد کلی سیستم می شود.

عوامل موثر در انتخاب اتصالات پنوماتیک

انتخاب صحیح اتصالات پنوماتیک تاثیر مستقیم بر عملکرد سیستم های هوای فشرده دارد و نیازمند بررسی چند عامل کلیدی است. اولین عامل جنس اتصال است. جنس بدنه تعیین کننده مقاومت در برابر فشار، خوردگی، دما و طول عمر قطعه است. اتصالات پلاستیکی برای فشار کم و محیط های خشک مناسب هستند. اتصالات برنجی برای فشار متوسط و تحمل بهتر لرزش کاربرد دارند و اتصالات استیل برای محیط های خورنده و فشار بالا بهترین گزینه محسوب می شوند.

فشار کاری دومین عامل مهم در انتخاب است. هر اتصال محدودیت فشار مشخصی دارد و استفاده از آن در فشار بیش از حد می تواند باعث نشتی یا شکستگی شود. سایز و قطر لوله عامل بعدی است که باید متناسب با جریان هوای مورد نیاز انتخاب شود تا افت فشار کاهش یابد و عملکرد سیستم بهینه باشد.

نوع رزوه نیز اهمیت دارد. رزوه ها برای آب بندی بهتر و جلوگیری از نشتی طراحی می شوند و بسته به استاندارد سیستم و تجهیزات باید انتخاب شوند. شرایط محیطی مانند دما، رطوبت، احتمال تماس با مواد شیمیایی و لرزش دستگاه ها نیز باید مد نظر قرار گیرد. انتخاب اتصالات مناسب باعث افزایش طول عمر تجهیزات، کاهش خرابی و بهبود راندمان سیستم می شود و هزینه های نگهداری را به شدت کاهش می دهد. استفاده دقیق و صحیح از این اتصالات در صنایع مختلف مانند اتوماسیون صنعتی، خطوط تولید، صنایع بسته بندی و دارویی اهمیت حیاتی دارد. در ادامه مهم ترین عوامل موثر در انتخاب انواع اتصالات پنوماتیک را بررسی می کنیم.

جنس اتصال

جنس اتصال یکی از مهم ترین معیارها در انتخاب اتصالات پنوماتیک است. هر جنس ویژگی های خاص خود را دارد و برای شرایط مشخصی مناسب است. برای مثال اتصالات پلاستیکی وزن کمی دارند و در برابر رطوبت مقاوم هستند، اما برای فشارهای بسیار بالا مناسب نیستند. در مقابل، اتصالات برنجی استحکام بیشتری دارند و در بسیاری از سیستم های صنعتی مورد استفاده قرار می گیرند. اتصالات استیل نیز بیشترین مقاومت را در برابر خوردگی و شرایط سخت محیطی ارائه می دهند.

انتخاب جنس مناسب باعث افزایش عمر مفید سیستم و کاهش هزینه های تعمیرات می شود. به همین دلیل قبل از خرید باید شرایط کاری، فشار سیستم، میزان رطوبت و احتمال تماس با مواد خورنده بررسی شود. در بسیاری از صنایع غذایی، دارویی و شیمیایی استفاده از اتصالات استیل رایج تر است، در حالی که در بسیاری از خطوط تولید عمومی از مدل های برنجی یا پلاستیکی استفاده می شود.

فشار کاری

فشار کاری یکی دیگر از عوامل مهم در انتخاب انواع اتصالات پنوماتیک است. هر اتصال برای محدوده مشخصی از فشار طراحی شده و استفاده از آن در شرایطی خارج از محدوده مجاز می تواند باعث نشتی، آسیب یا حتی خرابی کامل سیستم شود.

در سیستم های پنوماتیک صنعتی معمولا فشار کاری از قبل مشخص می شود و بر اساس آن نوع اتصال انتخاب می گردد. استفاده از اتصالاتی که تحمل فشار کافی ندارند، علاوه بر کاهش راندمان، می تواند ایمنی مجموعه را نیز به خطر بیندازد. به همین دلیل همیشه باید مشخصات فنی اتصال با فشار واقعی سیستم مطابقت داشته باشد.

سایز و قطر لوله

سایز و قطر لوله نقش مهمی در عملکرد شبکه هوای فشرده دارد. اگر اتصال کوچکتر از قطر مورد نیاز انتخاب شود، افت فشار افزایش پیدا می کند و راندمان سیستم کاهش می یابد. از طرف دیگر، انتخاب سایز بیش از حد بزرگ نیز می تواند هزینه های پروژه را افزایش دهد.

در انتخاب سایز مناسب باید میزان دبی هوا، طول مسیر انتقال و نوع تجهیزات مصرف کننده در نظر گرفته شود. هماهنگی کامل میان قطر لوله و اتصال باعث می شود جریان هوا با کمترین افت فشار منتقل شود و عملکرد تجهیزات بهینه باقی بماند.

نوع رزوه

نوع رزوه در آب بندی و استحکام اتصال اهمیت زیادی دارد. اتصالات پنوماتیکی معمولا با رزوه های مختلفی تولید می شوند و هر استاندارد برای تجهیزات خاصی مناسب است. انتخاب رزوه اشتباه می تواند باعث نشتی یا دشواری در نصب شود.

در بسیاری از صنایع از رزوه های استاندارد استفاده می شود تا امکان تعویض و تعمیر قطعات در آینده آسان تر باشد. همچنین استفاده از نوار تفلون یا مواد آب بندی مناسب در اتصالات رزوه ای می تواند احتمال نشتی را تا حد زیادی کاهش دهد.

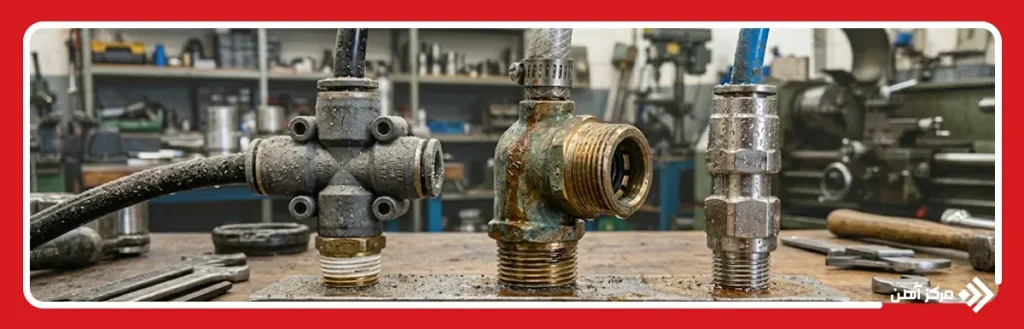

شرایط محیطی

شرایط محیطی آخرین عامل مهم در انتخاب اتصالات پنوماتیک است. عواملی مانند رطوبت، دمای محیط، وجود مواد شیمیایی، گرد و غبار و لرزش تجهیزات می توانند روی عملکرد اتصال تاثیر بگذارند.

برای محیط های مرطوب معمولا از اتصالات استیل یا پلاستیکی استفاده می شود. در محیط هایی که مواد شیمیایی خورنده وجود دارند نیز باید از اتصالات مقاوم در برابر خوردگی استفاده شود. بررسی دقیق شرایط محیطی پیش از خرید باعث می شود اتصال انتخاب شده طول عمر بیشتری داشته باشد و عملکرد سیستم در بلندمدت حفظ شود.

اتصالات پنوماتیک از مهم ترین اجزای سیستم های هوای فشرده هستند و نقش اصلی را در انتقال مطمئن هوا میان تجهیزات مختلف ایفا می کنند. امروزه انواع اتصالات پنوماتیک در مدل های مختلف فشاری، مهره ای، رزوه ای و کوپلینگی تولید می شوند و هر کدام کاربرد مشخصی دارند. همچنین این قطعات از نظر کاربرد و جنس بدنه نیز در گروه های مختلفی قرار می گیرند. انتخاب صحیح اتصالات پنوماتیکی بر اساس فشار کاری، جنس اتصال، سایز لوله، نوع رزوه و شرایط محیطی انجام می شود. استفاده از اتصالات استاندارد باعث کاهش نشتی، افزایش راندمان، کاهش مصرف انرژی و افزایش طول عمر تجهیزات خواهد شد. به همین دلیل شناخت لیست اتصالات پنوماتیک و کاربرد هر یک از آنها برای طراحی و بهره برداری موفق از سیستم های پنوماتیکی ضروری است.
