پمپ پلانجری چیست و چه کاربردی در صنایع فولاد دارد؟

پمپ پلانجری یکی از تجهیزات مهم انتقال سیالات در صنایع سنگین محسوب می شود که به دلیل توانایی ایجاد فشار بالا، در بسیاری از فرایندهای صنعتی مورد استفاده قرار می گیرد. این پمپ با استفاده از حرکت رفت و برگشتی پلانجر، سیال را با دقت و فشار قابل توجه جابه جا می کند و به همین دلیل در صنایع نفت، پتروشیمی، معدن و به ویژه فولاد جایگاه مهمی دارد. شناخت ساختار، عملکرد و کاربرد پمپ پلانجری به انتخاب دقیق تر تجهیزات صنعتی کمک می کند.

در صنایع فولاد، شرایط کاری سخت و نیاز به انتقال سیالات تحت فشار باعث شده استفاده از پمپ پلانجری فشار بالا اهمیت زیادی پیدا کند. این تجهیزات در بخش هایی مانند اسیدشویی، شستشوی صنعتی و انتقال مواد شیمیایی نقش موثری دارند و انتخاب صحیح آن ها می تواند بر بهره وری خطوط تولید تاثیر بگذارد؛ همان طور که بررسی شرایط بازار و قیمت آهن امروز برای فعالان صنعت اهمیت دارد، شناخت تجهیزات فرایندی نیز بخشی از تصمیم گیری فنی و اقتصادی محسوب می شود. اگر می خواهید با ساختار، عملکرد و مزایای این پمپ بیشتر آشنا شوید، ادامه مقاله را از دست ندهید.

پمپ پلانجری چیست؟

برای درک دقیق عملکرد این تجهیز ابتدا باید بدانیم پمپ چیست و چگونه انرژی مکانیکی را به انرژی هیدرولیکی تبدیل می کند. پمپ پلانجری نوعی پمپ جابجایی مثبت است که از حرکت رفت و برگشتی یک پلانجر داخل سیلندر برای مکش و تخلیه سیال استفاده می کند. برخلاف برخی پمپ های دینامیکی که جریان را با سرعت بالا ایجاد می کنند، این مدل بر پایه جابه جایی حجم مشخصی از سیال در هر سیکل کاری عمل می کند و به همین دلیل دقت بالا و فشار قابل توجهی تولید می کند.

ساختار این تجهیز از بخش هایی مانند سیلندر، پلانجر، سوپاپ های مکش و دهش و سیستم آب بندی تشکیل شده است که مجموع آن ها به عنوان اجزای پمپ پلانجری شناخته می شوند. طراحی مقاوم این قطعات باعث شده پمپ در محیط های خورنده و تحت فشار بالا عملکرد پایداری داشته باشد. در بسیاری از پروژه های صنعتی که انتقال مواد شیمیایی یا سیالات خورنده مطرح است، انتخاب تجهیزات و حتی مقایسه هزینه های جانبی مانند قیمت لوله و اتصالات نیز در کنار انتخاب نوع پمپ اهمیت پیدا می کند.

ویژگی اصلی این تجهیز، توان تولید فشار بسیار بالا همراه با دبی کنترل شده است و همین موضوع آن را از بسیاری از پمپ های دیگر متمایز می کند. به همین دلیل پمپ پلانجری فشار بالا در صنایعی مانند فولاد، پتروشیمی و خطوط شستشو و اسیدشویی کاربرد گسترده ای دارد و امروزه بخش مهمی از کاربرد پمپ پلانجری به فرایندهایی اختصاص دارد که نیازمند انتقال دقیق و مطمئن سیال هستند.

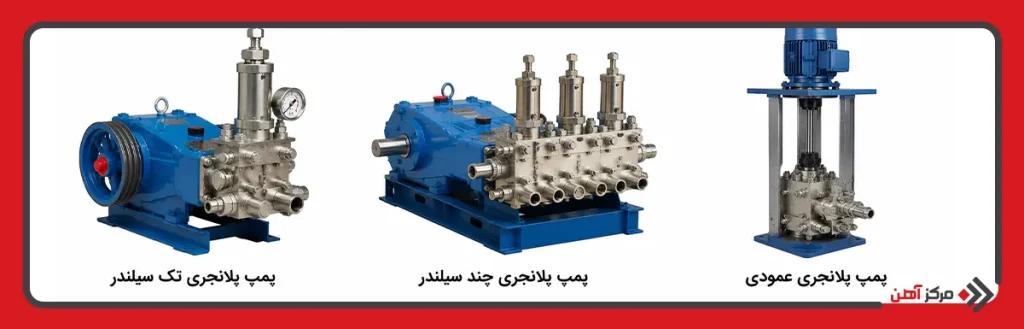

انواع پمپ پلانجری

پیش از بررسی جزئیات، باید بدانیم که پمپ های پلانجری در صنایع مختلف نقش کلیدی دارند و به عنوان یک پمپ صنعتی شناخته می شوند که توانایی جابه جایی دقیق سیالات با فشار بالا را فراهم می کند. این تجهیزات به دلیل عملکرد قابل اطمینان و توان تولید فشار بالا، در خطوط فولاد و شیمیایی کاربرد گسترده ای دارند. حالا که دریافتیم پمپ پلانجری چیست، در ادامه با انواع پمپ پلانجری در صنایع فولاد آشنا خواهیم شد.

پمپ پلانجری فشار بالا

پمپ های پلانجری فشار بالا برای مواقعی استفاده می شوند که نیاز به جابجایی سیال با دبی مشخص همراه با فشار بسیار بالا است. طراحی این پمپ ها به گونه ای است که توان تحمل فشارهای بالا را بدون کاهش عمر قطعات دارند. نوعی از این پمپ ها که به مونو پمپ معروف است، دارای ساختاری ساده و بدون پیچیدگی های مکانیکی اضافی است و برای انتقال سیالات با ویسکوزیته بالا و خورنده مناسب است. این پمپ ها در خطوط اسیدشویی فولاد، شستشوی صنعتی و سایر بخش هایی که نیاز به فشار بالا دارند، کاربرد فراوان دارند و به دلیل دوام و قابلیت اطمینان، یکی از پرکاربردترین انواع پمپ های پلانجری به شمار می روند.

پمپ پلانجری تک سیلندر و چند سیلندر

این پمپ ها بر اساس تعداد سیلندرهای پلانجر دسته بندی می شوند. پمپ تک سیلندر برای فشار متوسط و دبی پایین کاربرد دارد و نگهداری آن ساده تر است، در حالی که پمپ چند سیلندر امکان تولید دبی بالاتر و فشار یکنواخت تر را فراهم می کند. استفاده از پمپ چند سیلندر در محیط هایی که انواع خوردگی فلزات وجود دارد، با بهره گیری از قطعات مقاوم، امکان کارکرد پایدار و طول عمر طولانی را فراهم می کند. این نوع طراحی باعث شده که انواع پمپ های پلانجری بتوانند در شرایط صنعتی سخت و خطوط فولاد با ایمنی بالا فعالیت کنند.

پمپ پلانجری افقی و عمودی

پمپ های پلانجری می توانند از نظر قرارگیری سیلندرها افقی یا عمودی طراحی شوند. نوع افقی برای نصب در فضاهای محدود و انتقال سیالات با دبی متوسط مناسب است و تعمیر و نگهداری آن راحت تر انجام می شود. نوع عمودی معمولاً در خطوطی که نیاز به فشار بالا و حجم سیال کم دارند کاربرد دارد و فضای کمتری را اشغال می کند. انتخاب بین این دو نوع به شرایط محیطی، نوع سیال و نیاز به فشار بستگی دارد. در صنایع فولاد، این دسته بندی کمک می کند که پمپ های پلانجری با شرایط نصب و عملیات بهینه تطبیق داده شوند.

استفاده صحیح از انواع پمپ پلانجری در صنایع فولاد تضمین کننده عملکرد پایدار، افزایش طول عمر تجهیزات و کاهش هزینه های نگهداری خواهد بود.

نوع پمپ پلانجری	ویژگی اصلی	سطح فشار	دبی	مزایا	کاربرد رایج
پمپ پلانجری فشار بالا	طراحی برای ایجاد فشار بسیار زیاد	بسیار بالا	متوسط	تحمل فشار زیاد، دقت بالا، دوام مناسب	اسیدشویی، شستشوی صنعتی، سیستم های هیدرولیک
پمپ پلانجری تک سیلندر	دارای یک سیلندر و مکانیزم ساده	متوسط تا بالا	کم	تعمیر آسان، هزینه کمتر، ساختار ساده	خطوط سبک صنعتی و انتقال محدود سیال
پمپ پلانجری چند سیلندر	دارای چند سیلندر برای جریان یکنواخت	بالا	متوسط تا زیاد	کاهش نوسان فشار، عملکرد پایدار	صنایع فولاد، پتروشیمی و فرایندهای مداوم
پمپ پلانجری افقی	قرارگیری افقی سیلندرها	متوسط تا بالا	متنوع	دسترسی آسان برای سرویس و نگهداری	کارخانه ها و فضاهای دارای محدودیت ارتفاع
پمپ پلانجری عمودی	قرارگیری عمودی سیلندرها	بالا	کم تا متوسط	اشغال فضای کمتر، مناسب فشار بالا	واحدهای صنعتی با محدودیت فضا

همان طور که جدول نشان می دهد، پمپ های پلانجری تنها از نظر شکل ظاهری متفاوت نیستند و هر مدل برای نیاز مشخصی طراحی شده است. انتخاب صحیح میان این مدل ها به عواملی مانند فشار مورد نیاز، نوع سیال، شرایط نصب و فرایند کاری بستگی دارد. به همین دلیل شناخت دقیق انواع پمپ پلانجری در صنایع فولاد می تواند نقش مهمی در افزایش راندمان و کاهش هزینه های عملیاتی داشته باشد.

قطعات پمپ پلانجری

برای درک کامل عملکرد و نگهداری مناسب، آشنایی با اجزا و قطعات پمپ پلانجری (plunger pump) ضروری است. هر قطعه نقش مهمی در هدایت جریان، تحمل فشار و کاهش سایش دارد و شناخت آن ها به افزایش عمر پمپ پلانجری کمک می کند. در ادامه، مهم ترین اجزا همراه با توضیح کوتاه معرفی شده اند:

پلانجر (Plunger): قطعه اصلی که با حرکت رفت و برگشتی سیال را مکش و تخلیه می کند و توان تولید فشار را فراهم می کند.

سیلندر (Cylinder): محفظه ای که پلانجر در آن حرکت می کند و سیال را درون خود هدایت می کند.

سوپاپ مکش و دهش (Inlet & Outlet Valves): وظیفه کنترل جریان ورودی و خروجی سیال و جلوگیری از برگشت آن را بر عهده دارند.

پیستون/پیستون هدایت (Piston Guide): حرکت پلانجر را در مسیر صحیح نگه می دارد و اصطکاک و سایش را کاهش می دهد.

سیستم آب بندی (Seal System): از نشت سیال جلوگیری می کند و فشار داخلی پمپ را حفظ می کند.

میل لنگ (Crankshaft): حرکت چرخشی موتور را به حرکت رفت و برگشتی پلانجر تبدیل می کند.

یاتاقان ها (Bearings): از میل لنگ و دیگر قطعات متحرک حمایت می کنند و عمر مفید پمپ را افزایش می دهند.

پوسته یا بدنه پمپ (Pump Housing): تمام اجزا را در خود جای داده و مقاومت مکانیکی لازم برای تحمل فشارهای بالا را فراهم می کند.

شناخت دقیق این قطعات پمپ پلانجری و نگهداری منظم آن ها باعث افزایش عمر پمپ پلانجری و عملکرد پایدار در خطوط صنعتی و فولاد خواهد شد.

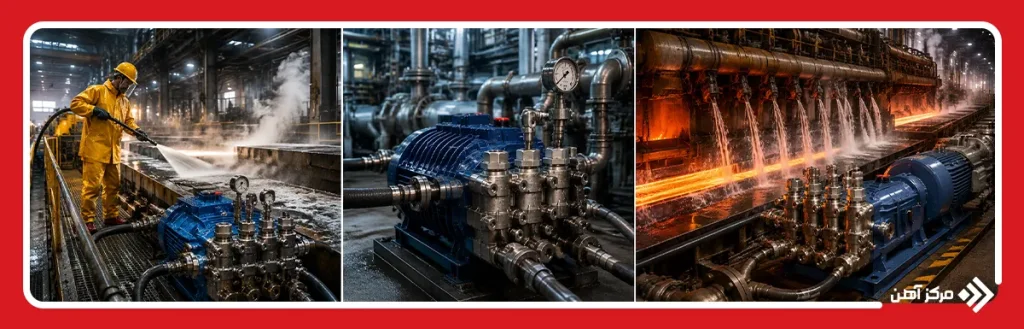

کاربرد پمپ پلانجری در صنایع فولاد

صنعت فولاد یکی از سخت ترین محیط های کاری برای تجهیزات انتقال سیال محسوب می شود و بسیاری از فرایندهای آن به فشار بالا، دقت در تزریق و مقاومت در برابر مواد خورنده نیاز دارند. به همین دلیل، پمپ های پلانجری در بخش های مختلف خطوط فولادی جایگاه ویژه ای پیدا کرده اند و به دلیل توان تحمل فشار زیاد و عملکرد پایدار، به عنوان یکی از تجهیزات کلیدی شناخته می شوند. انتخاب صحیح این پمپ ها تنها به ظرفیت یا فشار محدود نیست و طراحی، جنس قطعات و حتی اجزای پمپ پلانجری نیز بر راندمان و طول عمر آن ها تاثیر مستقیم دارد.

امروزه انواع پمپ های پلانجری در واحدهای فولادسازی، نورد و خطوط آماده سازی سطح استفاده می شوند و هر کدام برای شرایط کاری مشخصی طراحی شده اند. در ادامه مهم ترین کاربردهای این تجهیزات در صنایع فولاد را بررسی می کنیم.

اسیدشویی و انتقال مواد شیمیایی

یکی از مهم ترین کاربردهای پمپ پلانجری در صنعت فولاد، استفاده در خطوط اسیدشویی و انتقال مواد شیمیایی است. در فرایند اسیدشویی، سطح ورق یا مقاطع فولادی برای حذف زنگ زدگی، پوسته های اکسیدی و آلودگی های ناشی از عملیات حرارتی تحت تاثیر محلول های اسیدی قرار می گیرد. این عملیات نیازمند انتقال یکنواخت و کنترل شده سیالات خورنده است و به همین دلیل پمپ های پلانجری به عنوان گزینه ای قابل اعتماد مورد استفاده قرار می گیرند.

این پمپ ها به دلیل ساختار مقاوم و طراحی دقیق، توانایی انتقال اسیدهایی مانند هیدروکلریک یا سولفوریک را با فشار و دبی کنترل شده دارند. استفاده از متریال مقاوم در ساخت اجزای پمپ پلانجری مانند آب بندها، سیلندر و سوپاپ ها باعث می شود تجهیزات در برابر خوردگی و سایش عملکرد مناسبی داشته باشند. در نتیجه، انتقال مواد شیمیایی با ایمنی بیشتر و احتمال نشتی کمتر انجام می شود که برای محیط های صنعتی اهمیت بالایی دارد.

سیستم های فشار بالا و شستشوی صنعتی

بخش دیگری از کاربرد پمپ های پلانجری در صنایع فولاد به سیستم های فشار بالا و عملیات شستشوی صنعتی مربوط می شود. در خطوط تولید فولاد، تمیزکاری سطوح، حذف رسوبات، پاکسازی تجهیزات و شستشوی خطوط انتقال از اهمیت زیادی برخوردار است و برای انجام این عملیات نیاز به جریان آب یا سیال با فشار زیاد وجود دارد.

در این شرایط، انواع پمپ های پلانجری به دلیل توان ایجاد فشار بالا و جریان یکنواخت، انتخابی مناسب محسوب می شوند. فشار تولید شده توسط این پمپ ها می تواند رسوبات سخت، آلودگی ها و ذرات باقی مانده روی تجهیزات یا سطوح فولادی را حذف کند. علاوه بر این، عملکرد پایدار و کنترل دقیق فشار باعث می شود تجهیزات شستشو با راندمان بیشتر و مصرف انرژی کنترل شده فعالیت کنند. دوام بالای قطعات و طراحی مهندسی شده نیز از دیگر دلایلی است که این پمپ ها را برای محیط های صنعتی سنگین مناسب می سازد.

خنک کاری و فرایندهای تولید فولاد

در بسیاری از مراحل تولید فولاد، کنترل دما اهمیت حیاتی دارد و عملیات خنک کاری بخشی جدایی ناپذیر از فرایند تولید به شمار می رود. تجهیزات، کوره ها و خطوط نورد در معرض دماهای بسیار بالا قرار دارند و انتقال مداوم آب یا سیالات خنک کننده برای جلوگیری از آسیب تجهیزات ضروری است. در چنین شرایطی، پمپ های پلانجری می توانند جریان پایدار و تحت فشار لازم را تامین کنند.

استفاده از انواع پمپ های پلانجری در سیستم های خنک کاری باعث می شود توزیع سیال با دقت بیشتری انجام شود و نوسانات فشار به حداقل برسد. این موضوع علاوه بر محافظت از تجهیزات، بر کیفیت محصول نهایی نیز تاثیر دارد؛ زیرا کنترل مناسب دما در بسیاری از فرایندهای فولادی عامل مهمی در حفظ خواص مکانیکی و کیفیت سطح محصول است. به همین دلیل، طراحی مقاوم و کیفیت اجزای پمپ پلانجری نقش مهمی در پایداری خطوط تولید و کاهش توقف های ناخواسته صنعتی دارد.

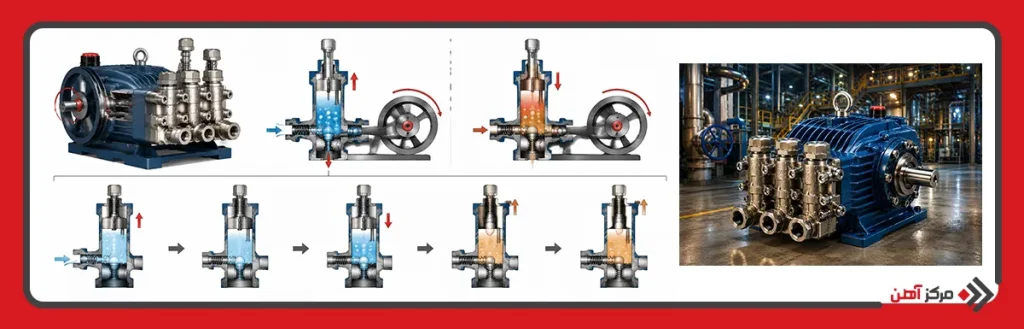

نحوه عملکرد پمپ پلانجری

نحوه کار پمپ های پلانجری بر پایه حرکت رفت و برگشتی پلانجر داخل سیلندر انجام می شود. زمانی که پلانجر به سمت عقب حرکت می کند، حجم محفظه افزایش یافته و فشار داخلی کاهش پیدا می کند؛ در نتیجه سوپاپ مکش باز شده و سیال وارد محفظه پمپ می شود. این مرحله به عنوان سیکل مکش شناخته می شود و نقش مهمی در تامین جریان یکنواخت سیال دارد.

در مرحله بعد، پلانجر به سمت جلو حرکت می کند و با کاهش حجم محفظه، فشار سیال افزایش می یابد. با بالا رفتن فشار، سوپاپ مکش بسته شده و سوپاپ دهش باز می شود تا سیال با فشار مشخص به سمت خط خروجی هدایت شود. همین عملکرد رفت و برگشتی باعث شده نحوه کار پمپ های پلانجری برای تولید فشارهای بالا بسیار موثر باشد و این تجهیزات در خطوط اسیدشویی، شستشو و فرایندهای صنعتی فولاد کاربرد گسترده ای پیدا کنند.

پایداری عملکرد این پمپ ها تا حد زیادی به کیفیت قطعات، تنظیم صحیح فشار و سرویس دوره ای وابسته است. بررسی آب بندها، سوپاپ ها، روانکاری مناسب و کنترل وضعیت قطعات متحرک بخشی از اصول نگهداری پمپ پلانجری محسوب می شود. انجام سرویس منظم نه تنها از افت راندمان جلوگیری می کند، بلکه باعث افزایش عمر مفید تجهیز و کاهش توقف های ناخواسته در خطوط تولید صنعتی خواهد شد.

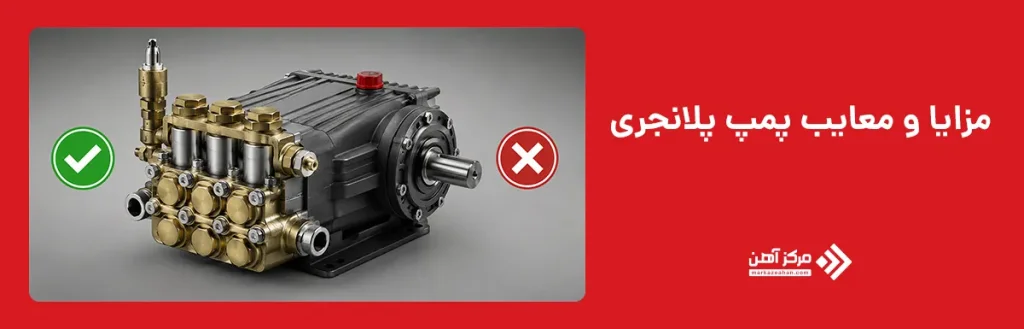

مزایا و معایب پمپ پلانجری

پمپ پلانجری به دلیل توان تولید فشار بسیار بالا و دبی دقیق، یکی از تجهیزات کلیدی در صنایع سنگین به ویژه خطوط فولاد محسوب می شود. این پمپ امکان انتقال سیالات خورنده، ویسکوز و شیمیایی با ایمنی و دقت بالا را فراهم می کند و در فرایندهایی مانند اسیدشویی، شستشوی صنعتی، خنک کاری و خطوط هیدرولیک کاربرد فراوان دارد. با این حال، مانند هر تجهیز صنعتی، مزایا و محدودیت های خاص خود را دارد و بررسی دقیق آن ها برای انتخاب صحیح ضروری است.

مزایای پمپ پلانجری

تولید فشار بسیار بالا: پمپ های پلانجری قادرند فشارهای بالاتر از 300 بار را ایجاد کنند، که برای پاشش اسید و شستشوی دقیق سطوح فولادی حیاتی است. این توان فشار بالا باعث می شود خطوط تولید حتی در شرایط سخت، عملکرد یکنواخت و بدون افت فشار داشته باشند.

دقت در کنترل دبی: جریان خروجی پمپ با کنترل مکانیکی و هیدرولیکی دقیق تنظیم می شود و نوسان بسیار کمی دارد. این ویژگی در فرایندهایی که نیاز به تزریق دقیق سیال دارند مانند انتقال محلول های شیمیایی یا روانکاری تجهیزات صنعتی اهمیت دارد.

مقاومت در برابر سیالات خورنده: استفاده از متریال مقاوم به خوردگی مانند استیل ضدزنگ و آب بندهای مقاوم باعث شده پمپ بتواند سیالات اسیدی یا قلیایی را بدون آسیب به قطعات منتقل کند. این مزیت به ویژه در خطوط اسیدشویی فولاد کاربرد حیاتی دارد.

راندمان مناسب در شرایط سخت: طراحی مکانیکی و اجزای مستحکم پمپ باعث شده حتی در شرایط دمای بالا، فشار شدید و محیط های آلوده، عملکرد پایدار داشته باشد و کاهش راندمان قابل توجه ایجاد نشود.

قابلیت استفاده مداوم: امکان کارکرد 24 ساعته بدون وقفه، با مراقبت و سرویس منظم، باعث شده پمپ های پلانجری برای خطوط تولید فولاد و پتروشیمی ایده آل باشند.

طول عمر بالا در صورت نگهداری صحیح: سرویس منظم سوپاپ ها، بررسی آب بندها و روانکاری مناسب قطعات متحرک باعث افزایش طول عمر و کاهش هزینه های جانبی می شود.

معایب پمپ پلانجری

هزینه اولیه بالاتر: نسبت به پمپ های ساده مانند پمپ دنده ای یا پیستونی، قیمت خرید و نصب بالاتر است، زیرا طراحی مکانیکی پیچیده و قطعات مقاوم در برابر فشار بالا و خوردگی در آن استفاده می شود.

نیاز به نگهداری منظم: برای حفظ کارایی و افزایش عمر مفید، لازم است سوپاپ ها، آب بندها و یاتاقان ها به صورت دوره ای بررسی و سرویس شوند؛ غفلت در نگهداری می تواند باعث نشت سیال یا خرابی قطعات شود.

حساسیت به آلودگی سیال: ورود ذرات جامد و ناخالصی ها به داخل پمپ می تواند باعث سایش سیلندر و پلانجر شود؛ بنابراین استفاده از فیلتر و تصفیه مناسب سیال ضروری است.

ایجاد لرزش و ضربان جریان: حرکت رفت و برگشتی پلانجر ممکن است لرزش و نوسان فشار ایجاد کند؛ برای برخی کاربردهای حساس، استفاده از مخازن جبران فشار و سیستم های کنترل هیدرولیک لازم است.

پیچیدگی نسبی تعمیرات: برخلاف پمپ های ساده، تعمیر و تعویض قطعات داخلی مانند پلانجر، سوپاپ ها یا سیلندر نیازمند دانش فنی و ابزار مخصوص است، بنابراین اپراتور یا تیم تعمیرات باید آموزش دیده باشد.

پمپ پلانجری یکی از تجهیزات کلیدی در صنایع فولاد است که به دلیل توان تولید فشار بالا، دبی دقیق و مقاومت در برابر سیالات خورنده، کاربرد گسترده ای در خطوط اسیدشویی، شستشوی صنعتی و خنک کاری دارد. آشنایی با اجزای پمپ پلانجری، نحوه عملکرد و انواع آن به انتخاب صحیح تجهیزات کمک می کند و باعث افزایش عمر مفید پمپ و بهبود بهره وری خطوط تولید می شود.

انتخاب مناسب این پمپ ها نیازمند بررسی فشار و دبی مورد نیاز، نوع سیال، شرایط محیطی و طراحی قطعات است. با رعایت اصول نگهداری پمپ پلانجری و استفاده از تجهیزات مقاوم، می توان عملکرد پایدار و طول عمر بالا را تضمین کرد و هزینه های تعمیرات و توقف های ناخواسته را کاهش داد.
