ابعاد ستون سوله چقدر باید باشد؟ راهنمای محاسبه

ابعاد ستون سوله یکی از مهم ترین پارامترهای طراحی سازه های صنعتی است که مستقیما بر ظرفیت باربری، پایداری قاب ها و میزان مصرف فولاد تاثیر می گذارد. برخلاف ساختمان های متداول، ستون سوله معمولا علاوه بر نیروی فشاری، لنگر خمشی قابل توجهی را در اثر بارگذاری سقف و نیروهای جانبی تحمل می کند. بنابراین، تعیین ارتفاع مقطع، عرض بال، ضخامت جان و مشخصات اتصالات باید بر اساس تحلیل سازه انجام شود. انتخاب نادرست ابعاد می تواند باعث کمانش ستون، تغییر شکل بیش از حد قاب یا افزایش غیرضروری وزن اسکلت شود. از طرف دیگر، بررسی قیمت آهن در کنار محاسبات فنی به انتخاب مقاطع اقتصادی و کنترل هزینه پروژه کمک می کند. در ادامه، ابعاد استاندارد ستون سوله، عوامل موثر بر اندازه مقاطع، تفاوت ستون در سوله های کوچک و بزرگ و روش محاسبه ابعاد آن را بررسی می کنیم تا بتوانید معیارهای مهندسی انتخاب ستون مناسب را بهتر بشناسید.

ابعاد استاندارد ستون سوله چقدر است؟

برای تعیین ابعاد ستون استاندارد سوله باید ابتدا مشخص شود که منظور از ابعاد، ارتفاع مقطع فولادی، عرض بال، ضخامت اجزا یا ارتفاع کلی ستون از فونداسیون تا اتصال سقف است. در طراحی مهندسی، هیچ اندازه ثابتی برای تمام ستون های سوله وجود ندارد؛ زیرا ظرفیت باربری ستون تابع نیروهای محوری و خمشی، طول آزاد عضو، مشخصات فولاد و میزان مهار جانبی است. ستون های سوله معمولا از مقاطع نورد شده مانند IPE و H یا مقاطع ساخته شده از ورق فولادی (Built-up Sections) تولید می شوند. در سوله های متداول با قاب صلب، استفاده از مقاطع I شکل با ارتفاع متغیر یا Tapered Columns رایج است.

در این ستون ها، ارتفاع جان در طول عضو تغییر می کند تا ظرفیت خمشی مقطع متناسب با توزیع لنگر افزایش یابد. به عنوان مثال، ممکن است ارتفاع مقطع در پای ستون با ارتفاع آن در محل اتصال به رفتر تفاوت داشته باشد. با این حال، بزرگ ترین ارتفاع مقطع لزوما در یک نقطه مشخص قرار نمی گیرد و محل آن به شرایط تکیه گاهی و نمودار لنگر بستگی دارد. در روش های ساخت سوله، انتخاب میان ستون نورد شده و ستون ورق ساخته بر دقت تولید، تعداد اتصالات، وزن قطعات و امکانات ساخت کارخانه تاثیر می گذارد. در طراحی ابعاد ستون های سوله، معیار اصلی تامین مقاومت و پایداری مطابق الزامات سازه ای است. برای نمونه، در یک ستون ورق ساخته با مقطع I شکل، پارامترهایی مانند ارتفاع جان (Web Depth)، عرض بال (Flange Width)، ضخامت جان و ضخامت بال باید جداگانه محاسبه شوند.

افزایش ارتفاع مقطع معمولا سختی خمشی آن را در محور قوی افزایش می دهد، اما اگر جان بیش از حد نازک باشد، احتمال کمانش موضعی وجود خواهد داشت. همچنین ستون هایی که طول مهارنشده زیادی دارند، ممکن است پیش از رسیدن به مقاومت تسلیم فولاد دچار کمانش شوند. به همین دلیل، ارزیابی نسبت لاغری، اندرکنش نیروی محوری و لنگر خمشی و تغییر مکان جانبی قاب ضروری است. در ایران، طراحی باید با مقررات ملی ساختمان، استاندارد 2800 و ضوابط بارگذاری و طراحی فولاد قابل اعمال هماهنگ باشد. استانداردهایی مانند AISC 360 نیز برای شناخت روش های تحلیل پایداری و کنترل ظرفیت اعضای فولادی مرجع تخصصی محسوب می شوند. در نتیجه، اصطلاح ستون استاندارد به ستونی اشاره دارد که الزامات طراحی پروژه را تامین کند، نه مقطعی با یک ارتفاع یا ضخامت مشخص.

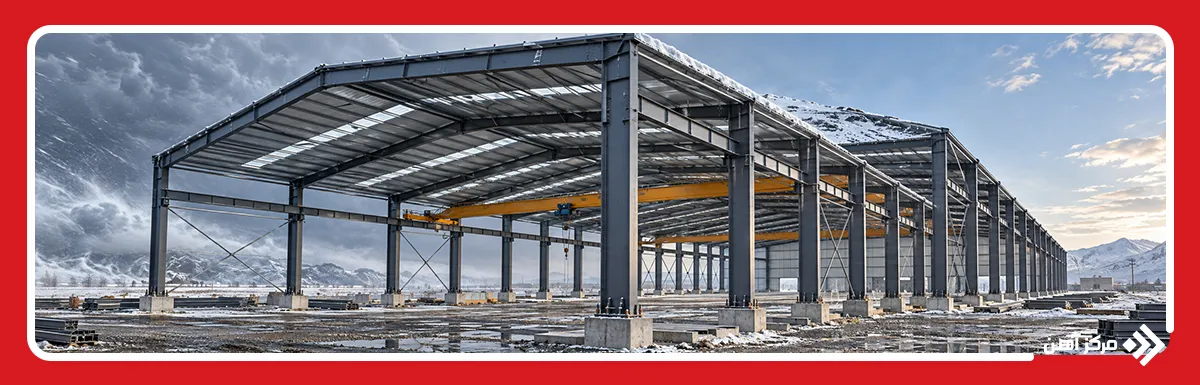

چه عواملی بر ابعاد ستون سوله تاثیر می گذارند؟

تعیین ابعاد ستون در سوله حاصل بررسی همزمان مشخصات هندسی، شرایط بهره برداری و رفتار سازه تحت ترکیبات مختلف بارگذاری است. تغییر هر یک از این پارامترها می تواند مقدار نیروی محوری، لنگر خمشی، برش یا طول موثر کمانش ستون را تغییر دهد. این موضوع از نظر اقتصادی نیز اهمیت دارد؛ زیرا انتخاب مقاطع سنگین تر از نیاز واقعی می تواند هزینه ساخت هر متر مربع سوله را افزایش دهد، در حالی که کاهش غیرمهندسی ابعاد، ایمنی سازه را به خطر می اندازد. در ادامه، تاثیر پنج عامل اصلی بر تعیین ابعاد ستون بررسی می شود.

دهانه، ارتفاع و فاصله ستون های سوله

دهانه سوله، ارتفاع ستون و فاصله قاب های اصلی سه پارامتر هندسی هستند که به طور مستقیم بر رفتار ستون تاثیر می گذارند. دهانه یا Span فاصله افقی میان محور تکیه گاه های اصلی قاب است و با افزایش آن، طول عضو سقفی و معمولا میزان لنگر و تغییر شکل سازه افزایش پیدا می کند. در قاب های صلب شیب دار، بخشی از لنگر سقف به ستون منتقل می شود و ممکن است طراح برای تامین ظرفیت خمشی، ارتفاع مقطع ستون را افزایش دهد. البته رابطه میان دهانه و اندازه ستون خطی نیست و به شرایط اتصال و سختی نسبی اعضا بستگی دارد.

ارتفاع ستون نیز در پایداری سازه نقش تعیین کننده ای دارد. ستون بلندتر، در صورت ثابت بودن سایر مشخصات، معمولا سختی جانبی کمتری دارد و نسبت به آثار مرتبه دوم حساس تر می شود. از طرف دیگر، افزایش فاصله قاب ها باعث می شود سطح بارگیر هر قاب بزرگ تر شود و بار بیشتری به ستون های آن منتقل شود.

تاثیر این پارامترها باید همراه با شرایط فونداسیون سوله بررسی شود. برای مثال، ستون بلند با پای مفصلی رفتار متفاوتی نسبت به ستون مشابه با پای گیردار دارد. همچنین افزایش لنگر پای ستون می تواند ابعاد صفحه ستون، بولت های مهاری و فونداسیون را تغییر دهد. بنابراین، هندسه اسکلت و طراحی زیرسازه باید به صورت یکپارچه ارزیابی شوند.

نوع کاربری و بارهای وارد بر سازه

نوع فعالیت داخل سوله مشخص می کند که ستون علاوه بر وزن سقف و اسکلت، چه نیروهای دیگری را باید تحمل کند. در یک انبار معمولی، بارهای وارد بر ستون عمدتا از پوشش سقف، تجهیزات متصل به سازه، بارهای محیطی و وزن اعضای فولادی تشکیل می شوند. اما در سالن صنعتی مجهز به ماشین آلات، جرثقیل یا تجهیزات آویز، شرایط بارگذاری متفاوت خواهد بود.

بار مرده (Dead Load) شامل وزن دائمی اجزای سازه و تاسیسات ثابت است. بار زنده سقف (Roof Live Load) به بارهای بهره برداری و نگهداری مربوط می شود و بر اساس مقررات تعیین می شود. علاوه بر این موارد، بارهای ناشی از تجهیزات صنعتی ممکن است به صورت متمرکز یا دینامیکی اعمال شوند.

در طراحی ستون، محل اعمال بار اهمیت زیادی دارد؛ زیرا نیروی خارج از مرکز می تواند لنگر خمشی اضافی ایجاد کند. برای نمونه، نصب تجهیزات سنگین روی کنسول متصل به ستون، علاوه بر نیروی قائم، یک لنگر موضعی به عضو وارد می کند.

در سوله هایی که تغییر کاربری آینده محتمل است، ظرفیت باربری باید با توجه به الزامات مشخص و قابل پیش بینی توسعه بررسی شود. با این حال، افزایش دلخواه ابعاد ستون بدون تعریف بارهای واقعی، روش اقتصادی و قابل دفاعی برای تامین ظرفیت آینده محسوب نمی شود.

شرایط آب و هوایی و بار باد و برف

شرایط اقلیمی محل احداث سوله می تواند بیش از وزن پوشش سقف بر طراحی ستون تاثیر داشته باشد. در مناطق بادخیز، نیروهای ناشی از فشار و مکش باد به دیوارها و سقف وارد می شوند و از طریق قاب ها و اعضای مهاربندی به ستون ها انتقال می یابند. مقدار این نیروها به سرعت مبنای باد، ارتفاع ساختمان، شکل هندسی، میزان بازبودگی سازه و شرایط زمین بستگی دارد.

افزایش ارتفاع سوله معمولا سطح بادگیر دیوارها را بیشتر می کند. این موضوع می تواند لنگر خمشی پای ستون و تغییر مکان جانبی قاب را افزایش دهد. همچنین جهت وزش باد نسبت به قاب ها بر توزیع نیروها تاثیر می گذارد.

بار برف نیز از طریق اعضای سقف به ستون منتقل می شود. مقدار آن به بار برف مبنای منطقه، شیب سقف، شرایط حرارتی ساختمان و احتمال تجمع نامتقارن برف وابسته است. در برخی طرح ها، تجمع برف در یک بخش سقف می تواند ترکیب بحرانی تری نسبت به بارگذاری یکنواخت ایجاد کند.

نکته تخصصی آن است که بیشترین نیروی فشاری ستون الزاما همزمان با بیشترین لنگر خمشی رخ نمی دهد. بنابراین، ابعاد نهایی باید بر اساس بررسی چندین ترکیب بار تعیین شوند و انتخاب مقطع تنها با تکیه بر سنگین ترین حالت بارگذاری ثقلی صحیح نیست.

نوع سازه و سیستم قاب بندی

سیستم قاب بندی تعیین می کند که نیروهای وارد بر سقف چگونه میان تیرها، ستون ها، مهاربندها و تکیه گاه ها توزیع شوند. در قاب صلب فولادی (Rigid Frame)، اتصال تیر و ستون معمولا برای انتقال لنگر طراحی می شود. به همین دلیل، ستون علاوه بر فشار محوری، تحت خمش قابل توجهی قرار می گیرد و باید ظرفیت ترکیبی مناسبی داشته باشد.

در سوله های خرپایی، اگر اتصال خرپا به ستون مفصلی طراحی شده باشد، رفتار خمشی ستون می تواند با ستون قاب صلب متفاوت باشد. البته نوع مهاربندی جانبی و شرایط تکیه گاهی همچنان تعیین کننده هستند.

یکی دیگر از عوامل مهم، تفاوت میان سیستم مهاربندی شده (Braced Frame) و سیستم دارای قابلیت جابجایی جانبی است. در سیستم های مهاربندی شده، اعضای قطری می توانند بخشی از نیروهای افقی را تحمل کنند و طول موثر ستون را در جهت مشخص کاهش دهند.

در مقابل، قاب هایی که برای تحمل نیروی جانبی به مقاومت خمشی اتصالات متکی هستند، ممکن است به ستون هایی با سختی بیشتر نیاز داشته باشند. بنابراین، مقایسه ابعاد ستون سوله در دو سیستم متفاوت بدون بررسی نحوه انتقال نیرو اعتبار مهندسی ندارد.

همچنین در سیستم های دارای ستون با مقطع متغیر، نسبت سختی تیر به ستون و محل تغییر ارتفاع مقطع می تواند توزیع لنگر را تغییر دهد و باید در مدل تحلیلی منظور شود.

وجود جرثقیل سقفی

وجود جرثقیل سقفی (Overhead Crane) یکی از عوامل مهم در افزایش تقاضای باربری ستون های صنعتی است. در سوله های جرثقیل دار، ستون ممکن است علاوه بر نیروهای معمول قاب، بارهای قائم حاصل از چرخ های جرثقیل و نیروهای افقی ناشی از حرکت آن را تحمل کند. این بارها معمولا از طریق تیر حمال جرثقیل (Crane Runway Girder) و کنسول نگهدارنده به ستون انتقال می یابند.

بار قائم جرثقیل به ظرفیت بالابری، وزن پل، وزن ترولی و موقعیت قلاب بستگی دارد. همچنین اثرات دینامیکی هنگام بلندکردن بار و جابجایی جرثقیل باید مطابق ضوابط طراحی لحاظ شوند. نیروهای افقی طولی و عرضی نیز می توانند لنگرهای قابل توجهی در ستون ایجاد کنند.

از نظر هندسی، محل نصب کنسول جرثقیل اهمیت دارد؛ زیرا بازوی خروج از مرکزیت بار نسبت به محور ستون، لنگر اضافی تولید می کند. در برخی سوله های صنعتی، استفاده از ستون پلکانی (Stepped Column) برای انتقال مناسب نیروهای جرثقیل و بهینه سازی سطح مقطع در ارتفاع های مختلف قابل بررسی است.

ظرفیت اسمی جرثقیل به تنهایی برای تعیین ابعاد ستون کافی نیست. تعداد جرثقیل ها، گروه کاری، احتمال عملکرد همزمان، فاصله چرخ ها و ارتفاع نصب ریل نیز باید مشخص باشند. همچنین کنترل خیز تیر حمال و جابجایی جانبی ستون برای جلوگیری از اختلال در حرکت جرثقیل اهمیت دارد.

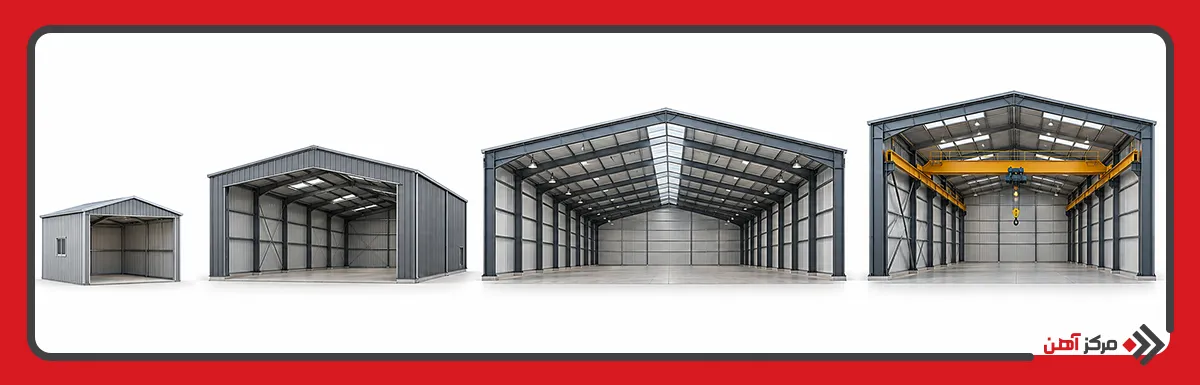

ابعاد ستون سوله بر اساس اندازه سوله

اندازه سوله می تواند دید اولیه ای درباره مقطع مورد نیاز ستون ایجاد کند، اما دسته بندی سوله ها به کوچک، صنعتی و دهانه بزرگ نباید جایگزین محاسبات سازه ای شود. دو سوله با مساحت یکسان ممکن است به دلیل تفاوت نسبت طول به عرض، ارتفاع یا شرایط بارگذاری، ستون هایی با مشخصات کاملا متفاوت داشته باشند. در این بخش، ویژگی های طراحی ستون برای چهار گروه متداول بررسی می شود تا تفاوت معیارهای انتخاب مقطع مشخص شود.

ابعاد ستون سوله کوچک

سوله های کوچک معمولا برای کارگاه های محدود، انبارهای محلی، تعمیرگاه ها و فضاهای خدماتی ساخته می شوند. در این پروژه ها، دهانه و ارتفاع کمتر می تواند امکان استفاده از مقاطع نورد شده یا ستون های ورق ساخته با ابعاد محدودتر را فراهم کند. با این حال، انتخاب نوع مقطع باید بر اساس نسبت ظرفیت مورد نیاز به مقاومت واقعی عضو انجام شود.

برای مثال، در یک سوله با دهانه حدود ۱۰ تا ۱۵ متر و ارتفاع متوسط، ممکن است استفاده از مقاطع نورد شده I یا H از نظر ساخت و نصب اقتصادی باشد. اما این بازه دهانه، اندازه مشخصی را برای ستون تعیین نمی کند؛ زیرا بار باد، فاصله قاب ها و نحوه اتصال سقف می توانند نتیجه طراحی را تغییر دهند.

در چنین سازه هایی، وزن اتصالات و هزینه ساخت مقطع نیز اهمیت دارد. ممکن است یک ستون نورد شده با وزن کمی بیشتر از مقطع ورق ساخته، به دلیل حذف عملیات برشکاری و جوشکاری گسترده، هزینه تمام شده کمتری داشته باشد.

یکی از نکات مهم در سوله های کوچک، جلوگیری از استفاده غیرضروری از مقاطع بسیار سنگین است. انتخاب ستون بیش از اندازه بزرگ، علاوه بر افزایش مصرف فولاد، می تواند به صفحه ستون، اتصالات و تجهیزات نصب سنگین تری نیاز داشته باشد. بنابراین، مقطع مناسب باید با مقایسه چند گزینه قابل تولید و اجرای اقتصادی انتخاب شود.

ابعاد ستون سوله صنعتی

در سوله های صنعتی، طراحی ستون به الزامات عملکردی خطوط تولید و تجهیزات وابسته است. این سازه ها ممکن است دارای دهانه های متوسط، ارتفاع مفید زیاد، تاسیسات گسترده و بارهای آویز باشند. همچنین جابجایی ماشین آلات، مسیر حرکت تجهیزات و محدودیت های معماری می توانند فاصله ستون ها را تعیین کنند.

در بسیاری از سالن های صنعتی قاب دار، استفاده از ستون های فولادی ورق ساخته با مقطع I شکل متغیر رایج است. این مقاطع امکان تنظیم ارتفاع جان و ضخامت اجزا را متناسب با تقاضای خمشی و فشاری فراهم می کنند.

برای مثال، اگر لنگر خمشی در نزدیکی اتصال تیر و ستون زیاد باشد، ممکن است افزایش ارتفاع مقطع در آن ناحیه نسبت به افزایش یکنواخت ضخامت تمام اجزا اقتصادی تر باشد. البته این راهکار باید با بررسی پایداری جان، ظرفیت جوش ها و محدودیت های ساخت همراه شود.

در سالن های صنعتی، برخورد احتمالی لیفتراک یا وسایل نقلیه با ستون نیز باید از نظر ایمنی بهره برداری بررسی شود. استفاده از محافظ های فیزیکی در اطراف ستون ها می تواند احتمال آسیب موضعی را کاهش دهد.

در نهایت، ابعاد ستون صنعتی باید علاوه بر تامین مقاومت، امکان نصب اتصالات تاسیساتی، دسترسی تعمیراتی و توسعه خط تولید را فراهم کند.

ابعاد ستون سوله با دهانه بزرگ

در سوله های با دهانه بزرگ، رفتار قاب نسبت به سازه های کوچک حساسیت بیشتری به سختی خمشی اعضا دارد. افزایش طول تیر سقف معمولا باعث افزایش تغییر شکل و تقاضای لنگر می شود و این نیروها از طریق اتصال تیر به ستون به اعضای قائم منتقل می شوند.

برای چنین پروژه هایی، استفاده از ستون های ورق ساخته با ارتفاع متغیر یا مقاطع تقویت شده می تواند امکان توزیع مناسب مصالح را فراهم کند. در صورت استفاده از قاب خرپایی، نحوه اتصال خرپا به ستون ممکن است نیاز خمشی ستون را تغییر دهد.

یکی از مسائل مهم، کنترل جابجایی جانبی قاب تحت اثر باد و ترکیبات بار لرزه ای است. حتی اگر ستون از نظر مقاومت نهایی ظرفیت کافی داشته باشد، تغییر مکان بیش از حد می تواند به دیوارپوش ها، اتصالات و اجزای غیرسازه ای آسیب برساند.

همچنین افزایش ارتفاع و دهانه ممکن است حساسیت قاب به آثار مرتبه دوم (Second-Order Effects) را بیشتر کند. در چنین شرایطی، تغییر شکل جانبی سازه می تواند لنگرهای اضافی ایجاد کند و باید در تحلیل منظور شود.

در پروژه های دهانه بزرگ، مقایسه چند آرایش قاب، تغییر فاصله ستون ها و بررسی سیستم های خرپایی می تواند به کاهش وزن نهایی اسکلت کمک کند. انتخاب مقطع تنها با افزایش ضخامت ورق، لزوما اقتصادی ترین راهکار نیست.

ابعاد ستون سوله دارای جرثقیل سقفی

در سوله های دارای جرثقیل سقفی، ستون باید برای انتقال بارهای متغیر و متمرکز ناشی از تجهیزات بالابری طراحی شود. برخلاف سوله های معمولی، محل اعمال نیروهای جرثقیل می تواند در ارتفاعی پایین تر از اتصال سقف قرار داشته باشد و توزیع لنگر را در طول ستون تغییر دهد.

یکی از گزینه های طراحی، استفاده از ستون پلکانی است. در این سیستم، ابعاد مقطع در قسمت پایین و بالای تراز ریل جرثقیل متفاوت انتخاب می شود تا ظرفیت باربری با نیاز هر ناحیه هماهنگ باشد. در بعضی پروژه ها نیز از ستون های مرکب یا ستون های دارای عضو کمکی برای تحمل بار جرثقیل استفاده می شود.

تعیین ابعاد ستون باید بر اساس بیشترین واکنش چرخ های جرثقیل و ترکیبات بار مربوط انجام شود. برای مثال، در شرایطی که ترولی به یک سمت پل نزدیک می شود، بار چرخ های همان سمت ممکن است افزایش پیدا کند و وضعیت بحرانی برای ستون مجاور ایجاد شود.

علاوه بر مقاومت، سختی جانبی ستون اهمیت زیادی دارد. تغییر مکان بیش از حد در محل تکیه گاه تیر حمال می تواند باعث اختلال در تنظیم ریل ها و حرکت جرثقیل شود.

در نتیجه، طراحی ستون سوله جرثقیل دار نیازمند هماهنگی اطلاعات سازنده جرثقیل، نقشه های تیر حمال، سیستم قاب بندی و جزئیات فونداسیون است.

نحوه محاسبه ابعاد ستون سوله

برای محاسبه ابعاد ستون سوله، ابتدا مدل سه بعدی سازه با مشخصات هندسی واقعی، شرایط تکیه گاهی و سختی اعضا تهیه می شود. سپس بارهای مرده، زنده سقف، برف، باد، زلزله و در صورت وجود، بارهای جرثقیل و تجهیزات صنعتی به مدل اعمال می شوند. پس از تعریف ترکیبات بار مطابق مقررات طراحی، مقادیر بحرانی نیروی محوری (Axial Force)، لنگر خمشی حول محورهای اصلی (Bending Moment) و نیروی برشی (Shear Force) استخراج می شوند. در مرحله انتخاب مقطع، پارامترهای هندسی مانند مساحت سطح مقطع A، ممان اینرسی I، مدول مقطع S و شعاع ژیراسیون r محاسبه می شوند. برای مقاطع I شکل، افزایش فاصله بال ها از محور خنثی معمولا باعث افزایش سختی خمشی حول محور قوی می شود. با این حال، مقاومت عضو به ظرفیت فشاری و خمشی وابسته است و نمی توان تنها از مقدار ممان اینرسی برای تعیین مناسب بودن ستون استفاده کرد. نسبت لاغری ستون نیز از رابطه KL/r به دست می آید که در آن K ضریب طول موثر، L طول مهارنشده و r شعاع ژیراسیون مقطع است. این پارامتر برای بررسی رفتار کمانشی اهمیت دارد و مقدار مجاز یا معیار پذیرش باید مطابق روش تحلیل و ضوابط طراحی تعیین شود.

در مرحله بعد، ظرفیت فشاری طراحی ستون با در نظر گرفتن کمانش کلی و موضعی محاسبه می شود و مقاومت خمشی آن نیز در محورهای مورد نیاز بررسی می شود. اگر ستون همزمان تحت فشار و خمش باشد، باید روابط اندرکنش نیروهای محوری و لنگرهای خمشی (Beam-Column Interaction) کنترل شوند. علاوه بر این، تغییر مکان جانبی قاب، آثار مرتبه دوم، ظرفیت اتصالات و انتقال نیرو به صفحه ستون بررسی می شوند. برای درک روند محاسبه، فرض کنید یک ستون تحت نیروی فشاری ۳۰۰ کیلونیوتن و لنگر خمشی ۱۵۰ کیلونیوتن متر قرار دارد. اگر جنس فولاد دارای تنش تسلیم مشخص باشد، ابتدا یک مقطع اولیه با مساحت و مدول مقطع مناسب انتخاب می شود. سپس مقاومت واقعی آن با توجه به طول مهارنشده، شرایط مهاربندی و ضوابط کمانش محاسبه می شود. این دو مقدار نیرو به تنهایی برای اعلام ابعاد نهایی کافی نیستند؛ زیرا مشخصات مقطع و شرایط مرزی نیز باید معلوم باشند. در نهایت، مقطعی پذیرفته می شود که تمام کنترل های مقاومت، پایداری و تغییر شکل را تامین کند. این فرایند معمولا با نرم افزارهای تحلیل سازه مانند SAP2000 یا ETABS و ابزارهای طراحی مقاطع فولادی انجام می شود، اما صحت مدل و نتایج باید توسط مهندس محاسب بررسی شود.

مثال محاسبه اولیه ابعاد ستون سوله

برای روشن شدن تفاوت میان محاسبه مقدماتی و طراحی نهایی، یک ستون فولادی با نیروی فشاری طراحی ۳۰۰ کیلونیوتن و فولاد دارای تنش تسلیم ۲۴۰ مگاپاسکال را در نظر بگیرید. اگر صرفا مقاومت تسلیم مقطع در فشار بررسی شود، می توان حداقل مساحت نظری را از تقسیم نیروی فشاری بر تنش تسلیم به دست آورد:

A = P / Fy

در این رابطه، A مساحت نظری مقطع، P نیروی فشاری و Fy تنش تسلیم فولاد است. با تبدیل واحدها، نتیجه به صورت زیر محاسبه می شود:

A = 300,000 / 240 = 1,250 mm²

بنابراین، مساحت نظری به دست آمده برابر با ۱۲۵۰ میلی متر مربع یا ۱۲.۵ سانتی متر مربع است. با این حال، این مقدار فقط شرط ساده رسیدن تنش متوسط محوری به تنش تسلیم را نشان می دهد و مساحت لازم برای طراحی ستون واقعی نیست. در طراحی مهندسی، کمانش می تواند ظرفیت فشاری عضو را کاهش دهد و وجود لنگر خمشی نیز به سطح مقطع و سختی بیشتری نیاز داشته باشد. علاوه بر این، ضرایب مقاومت و ترکیبات بار باید مطابق روش طراحی انتخاب شوند.

در نتیجه، عدد محاسبه شده تنها برای آشنایی با مفهوم مساحت مقطع کاربرد دارد و نباید مبنای سفارش فولاد یا ساخت ستون قرار گیرد. تعیین ارتفاع جان، عرض بال و ضخامت ورق ها پس از کنترل کامل فشار، خمش، پایداری و تغییر شکل انجام می شود.

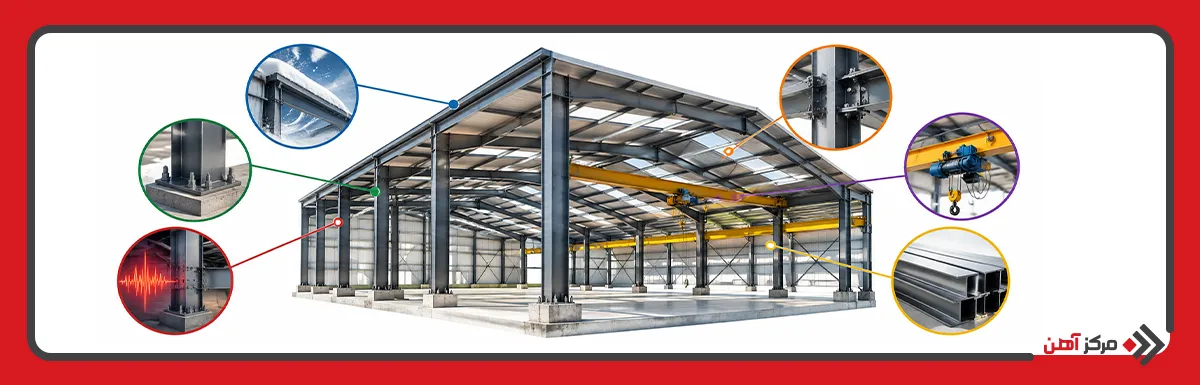

چرا انتخاب ابعاد مناسب ستون سوله اهمیت دارد؟

ستون های فولادی مسیر اصلی انتقال نیرو از قاب سقف به تکیه گاه های سازه هستند و عملکرد آنها بر پایداری کلی ساختمان تاثیر می گذارد. انتخاب درست ابعاد ستون باید همزمان الزامات مقاومت، بهره برداری و صرفه اقتصادی را تامین کند. در طراحی این اعضا، کوچک بودن بیش از حد مقطع می تواند ظرفیت باربری را محدود کند و استفاده از مقاطع غیرضروری سنگین نیز باعث افزایش مصرف مصالح شود. مهم ترین دلایل اهمیت تعیین صحیح ابعاد ستون عبارت اند از:

• تامین مقاومت فشاری و خمشی مورد نیاز
• جلوگیری از کمانش کلی و موضعی ستون
• کنترل تغییر مکان جانبی قاب های سوله
• کاهش آثار نامطلوب تغییر شکل های مرتبه دوم
• بهینه سازی وزن فولاد مصرفی
• جلوگیری از افزایش غیرضروری هزینه اسکلت
• تامین ظرفیت مناسب اتصالات تیر به ستون
• انتقال صحیح نیروها به صفحه ستون و فونداسیون
• حفظ پایداری سازه تحت بارهای باد و زلزله
• تامین سختی لازم برای عملکرد جرثقیل سقفی
• کاهش احتمال آسیب به پوشش دیوار و سقف
• افزایش قابلیت اطمینان در بهره برداری بلندمدت
• تسهیل ساخت، حمل و نصب قطعات فولادی
• کاهش نیاز به اصلاحات پرهزینه در زمان اجرا
• فراهم کردن امکان توسعه سازه در صورت پیش بینی اولیه

ابعاد ستون سوله باید بر اساس نیروهای وارد بر سازه، ارتفاع و دهانه قاب، شرایط محیطی و ویژگی های سیستم باربر تعیین شود و نمی توان یک مقطع ثابت را برای تمام سوله ها استاندارد دانست. در سوله های کوچک، استفاده از مقاطع نورد شده ممکن است از نظر اجرایی و اقتصادی مناسب باشد، در حالی که در پروژه های صنعتی و دهانه بزرگ، ستون های ورق ساخته با مقطع متغیر می توانند انعطاف بیشتری در طراحی ایجاد کنند. وجود جرثقیل سقفی نیز شرایط بارگذاری متفاوتی به وجود می آورد و ممکن است استفاده از ستون های پلکانی یا تقویت شده را ضروری کند. محاسبه ابعاد ستون تنها به تعیین مساحت فولاد محدود نیست و کنترل ظرفیت خمشی، مقاومت فشاری، نسبت لاغری، کمانش و تغییر مکان جانبی را شامل می شود. بنابراین، برای رسیدن به طراحی ایمن و اقتصادی باید ابتدا بارگذاری و مدل تحلیلی سازه مشخص شود و سپس مقطع ستون با توجه به نتایج محاسبات انتخاب شود.
