تقویت ستون بتنی با frp چگونه انجام می شود؟
دسترسی سریع به محتوای این مطلب
تقویت ستون بتنی با frp یکی از روش های نوین مقاوم سازی سازه های بتنی است که با هدف افزایش ظرفیت باربری، بهبود عملکرد لرزه ای و افزایش دوام ستون ها انجام می شود. در این روش، الیاف پلیمری مسلح شده با چسب های رزینی روی سطح ستون بتنی نصب می شوند و با ایجاد یک لایه مقاوم، ضعف های موجود در عضو سازه ای را کاهش می دهند. عواملی مانند افزایش طبقات ساختمان، تغییر کاربری، آسیب های ناشی از زلزله، خوردگی میلگردها یا اجرای نامناسب اولیه می توانند نیاز به مقاوم سازی ایجاد کنند. همچنین هزینه اجرای این روش تحت تاثیر عواملی مانند مصالح مصرفی، دستمزد اجرا و شرایط بازار قرار دارد و تغییرات قیمت آهن نیز در مقایسه هزینه مقاوم سازی با سایر روش های تقویت سازه اهمیت پیدا می کند.
مقاوم سازی ستون بتنی با frp به دلیل وزن کم، سرعت اجرای بالا و عدم افزایش قابل توجه ابعاد ستون، در بسیاری از پروژه های ساختمانی مورد توجه قرار گرفته است. طراحی و اجرای صحیح این سیستم باید بر اساس ضوابط فنی انجام شود و آیین نامه مقاوم سازی با frp برای انتخاب مصالح، بررسی ظرفیت عضو، نحوه نصب و کنترل کیفیت اجرا مورد توجه قرار می گیرد.
مقاوم سازی ستون بتنی با frp چه زمانی ضروری است؟
مقاوم سازی ستون بتنی با frp زمانی ضروری می شود که ستون موجود نتواند نیازهای سازه ای مورد انتظار را تامین کند یا به دلیل عوامل مختلف بخشی از مقاومت خود را از دست داده باشد. افزایش تعداد طبقات، تغییر کاربری ساختمان، افزایش بارهای وارد شده، آسیب های ناشی از زلزله، خوردگی میلگردها، ترک خوردگی بتن و ضعف های اجرایی از مهم ترین دلایلی هستند که نیاز به تقویت ستون ایجاد می کنند. در این شرایط، مهندسان پس از بررسی وضعیت عضو، میزان آسیب و ظرفیت باقی مانده سازه، روش مناسب مقاوم سازی را انتخاب می کنند. یکی از راهکارهای موثر در این زمینه استفاده از مصالح کامپوزیتی است. برای درک بهتر این روش باید بدانیم ورق FRP چیست؛ این ورق ها از الیاف مقاوم مانند کربن یا شیشه در ترکیب با رزین ساخته می شوند و با ایجاد یک لایه تقویتی، عملکرد ستون بتنی را بهبود می دهند.
انتخاب FRP تنها به تقویت خود ستون محدود نمی شود و در برخی پروژه ها لازم است عملکرد بخش های اتصال دهنده اعضای سازه نیز بررسی شود. در چنین شرایطی شناخت روش های مقاوم سازی اتصالات بتنی اهمیت پیدا می کند؛ زیرا اتصالات نقش مهمی در انتقال نیرو بین تیرها، ستون ها و سایر اجزای سازه دارند. مقاوم سازی با FRP زمانی نتیجه مطلوب خواهد داشت که طراحی آن بر اساس شرایط واقعی ساختمان، نوع آسیب، میزان بارگذاری و ضوابط مهندسی انجام شود. این روش به ویژه در ساختمان های موجود که امکان تخریب گسترده یا افزایش وزن سازه وجود ندارد، می تواند گزینه ای سریع و کم تداخل باشد.

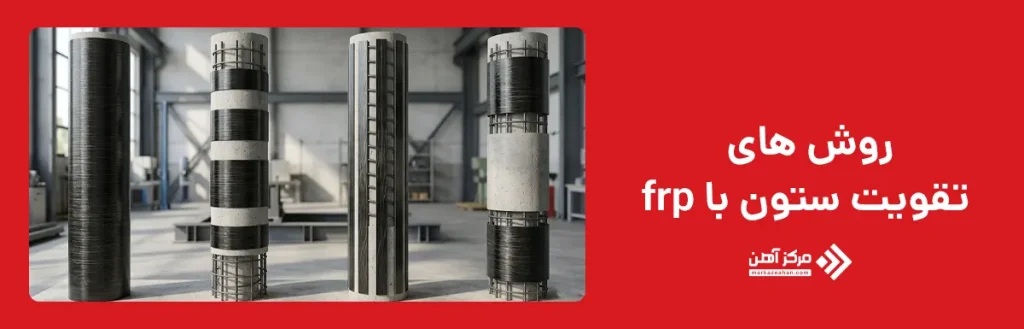

روش های تقویت ستون با frp
روش های تقویت ستون بتنی با frp بر اساس نوع آسیب، میزان افزایش مقاومت مورد نیاز و شرایط بهره برداری ساختمان انتخاب می شوند. سیستم FRP می تواند برای افزایش مقاومت فشاری، بهبود شکل پذیری، افزایش ظرفیت برشی و کنترل ترک های ایجاد شده در ستون های بتنی مورد استفاده قرار گیرد. در این روش ابتدا سطح بتن از هرگونه آلودگی، پوشش های ضعیف و بخش های آسیب دیده پاک سازی می شود تا اتصال مناسبی بین بتن و لایه تقویتی ایجاد شود. سپس رزین مخصوص روی سطح اجرا شده و الیاف FRP در جهت مشخص روی ستون قرار می گیرند. پس از سخت شدن رزین، یک لایه کامپوزیتی مقاوم تشکیل می شود که مانند یک پوشش تقویتی، عملکرد ستون را بهبود می دهد.
در مقاوم سازی ستون با frp انتخاب جهت الیاف اهمیت زیادی دارد؛ زیرا هر نوع چیدمان برای مقابله با یک نوع نیرو عملکرد بهتری دارد. برای مثال، دورپیچ کردن ستون معمولا با هدف افزایش محصورشدگی بتن و بهبود مقاومت در برابر نیروهای جانبی انجام می شود، در حالی که نصب الیاف در راستای طول ستون می تواند برای افزایش ظرفیت خمشی یا کششی کاربرد داشته باشد. frp تقویت ستون به دلیل وزن کم، سرعت اجرای مناسب و عدم نیاز به تجهیزات سنگین، در بسیاری از پروژه های مقاوم سازی سازه های بتنی با frp مورد استفاده قرار می گیرد. با توجه به شرایط سازه، روش های مختلفی مانند محصورسازی کامل، دورپیچ کردن، تقویت موضعی و استفاده از لمینت های FRP قابل اجرا هستند که هر کدام برای شرایط خاصی طراحی شده اند. در ادامه با انواع روش های تقویت ستون با frp بیشتر آشنا می شوید:
محصورسازی کامل ستون با ورق FRP
محصورسازی کامل ستون با ورق FRP یکی از متداول ترین روش های تقویت ستون بتنی با frp است که بیشتر برای افزایش مقاومت فشاری و بهبود رفتار ستون در برابر نیروهای جانبی استفاده می شود. در این روش، سطح خارجی ستون به صورت کامل با لایه های FRP پوشانده می شود و الیاف معمولا به شکل دورپیچ در اطراف مقطع ستون قرار می گیرند. این پوشش باعث ایجاد اثر محصورشدگی در بتن داخلی می شود؛ به این معنا که هنگام وارد شدن فشار زیاد، از گسترش جانبی بتن جلوگیری کرده و ظرفیت تحمل بار و شکل پذیری عضو افزایش پیدا می کند. این ویژگی به ویژه در مناطق زلزله خیز اهمیت زیادی دارد، زیرا ستون باید بتواند تغییر شکل های بیشتری را بدون شکست ناگهانی تحمل کند.
در اجرای این روش، تعداد لایه های FRP، نوع الیاف، جهت قرارگیری و نوع رزین بر اساس محاسبات مهندسی تعیین می شود. برای ستون های دایره ای، محصورسازی کامل عملکرد بسیار موثری دارد، زیرا تنش ها به شکل یکنواخت تری در اطراف مقطع توزیع می شوند. در ستون های مستطیلی نیز معمولا گوشه ها قبل از نصب FRP گرد می شوند تا تمرکز تنش کاهش پیدا کند و اتصال بهتری ایجاد شود. تقویت ستون frp با این روش علاوه بر افزایش مقاومت، می تواند از رشد ترک های موجود جلوگیری کرده و دوام عضو را در برابر عوامل محیطی افزایش دهد.
دورپیچ کردن ستون با نوار FRP
دورپیچ کردن ستون با نوار FRP یکی از روش های موثر برای افزایش محصورشدگی و بهبود عملکرد ستون های بتنی است. در این روش، نوارهای FRP به صورت حلقه ای یا مارپیچی دور ستون نصب می شوند و با محدود کردن تغییر شکل جانبی بتن، مقاومت فشاری و شکل پذیری عضو را افزایش می دهند. این روش بیشتر برای ستون هایی استفاده می شود که نیاز به افزایش ظرفیت لرزه ای دارند یا در اثر بارگذاری بیش از حد دچار ضعف شده اند.
در اجرای دورپیچ، فاصله بین نوارها، تعداد لایه ها و نوع الیاف باید بر اساس طراحی مهندسی تعیین شود. این روش نسبت به پوشش کامل ستون، مصرف مصالح کمتری دارد و برای برخی پروژه ها از نظر اقتصادی مناسب تر است. دورپیچ کردن ستون با FRP می تواند در مقاوم سازی ستون با frp ساختمان های موجود که محدودیت اجرایی دارند، گزینه مناسبی باشد و بدون افزایش قابل توجه ابعاد ستون، عملکرد سازه ای آن را بهبود دهد.

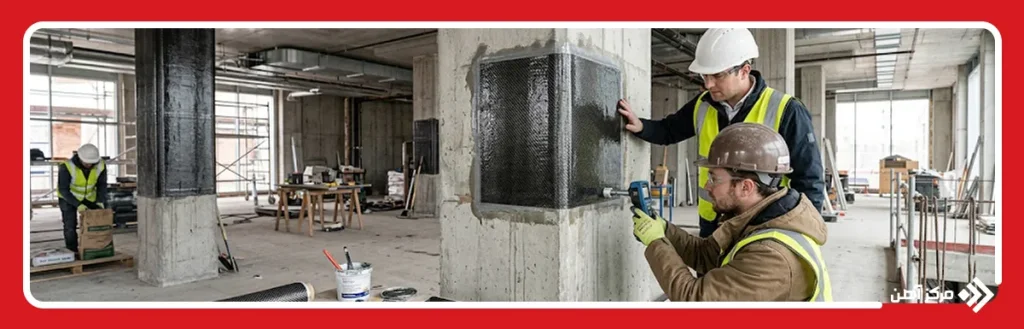

تقویت موضعی ستون FRP
تقویت موضعی ستون FRP برای شرایطی استفاده می شود که تنها بخش مشخصی از ستون دچار ضعف یا آسیب شده باشد و نیازی به پوشش کامل عضو وجود نداشته باشد. در این روش، لایه های FRP فقط در ناحیه مورد نظر مانند محل ترک، بخش آسیب دیده بتن، محدوده اتصال تیر و ستون یا قسمت هایی که تمرکز تنش بیشتری دارند نصب می شوند. هدف اصلی این روش، افزایش مقاومت همان ناحیه و جلوگیری از گسترش آسیب به سایر بخش های ستون است.
این شیوه معمولا در پروژه هایی کاربرد دارد که آسیب سازه محدود بوده یا مهندس سازه تشخیص دهد تقویت کامل ستون ضرورتی ندارد. برای اجرای صحیح، ابتدا علت ضعف بررسی شده و سپس نوع الیاف، تعداد لایه ها و محدوده پوشش تعیین می شود. تقویت ستون با frp به صورت موضعی می تواند زمان اجرا و مصرف مصالح را کاهش دهد، اما نیازمند ارزیابی دقیق است؛ زیرا پوشش کمتر از مقدار مورد نیاز ممکن است تاثیر کافی بر عملکرد عضو نداشته باشد.
تقویت طولی ستون با لمینت FRP
تقویت طولی ستون با لمینت FRP روشی است که برای افزایش ظرفیت خمشی و کششی ستون های بتنی مورد استفاده قرار می گیرد. در این شیوه، نوارهای سخت یا لمینت های FRP در امتداد طول ستون و در جهت نیروهای کششی نصب می شوند تا بخشی از ضعف عضو در تحمل تنش های کششی جبران شود. برخلاف دورپیچ کردن که بیشتر با هدف محصورسازی بتن و افزایش مقاومت فشاری انجام می شود، تقویت طولی بر بهبود عملکرد خمشی ستون تمرکز دارد. این روش معمولا در ستون هایی کاربرد دارد که تحت تاثیر بارهای جانبی مانند نیروهای زلزله یا تغییرات بارگذاری قرار گرفته اند.
برای اجرای لمینت FRP، سطح بتن باید کاملا آماده سازی شود تا چسبندگی مناسبی بین رزین، لمینت و بتن ایجاد شود. تعداد، ابعاد و محل نصب لمینت ها بر اساس نتایج محاسبات سازه ای تعیین می شود و اجرای نادرست می تواند باعث جداشدگی لایه تقویتی شود. استفاده از این روش در frp تقویت ستون باعث افزایش ظرفیت عضو بدون اضافه کردن وزن قابل توجه به سازه می شود. همچنین در پروژه هایی که محدودیت فضا وجود دارد و امکان استفاده از روش های حجیم مانند ژاکت بتنی یا فولادی کمتر است، لمینت FRP می تواند راهکار مناسبی برای بهبود عملکرد ستون های بتنی باشد.

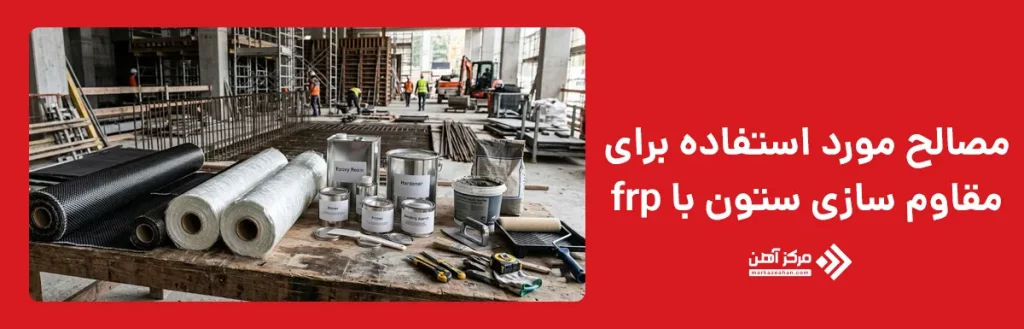

مصالح مورد استفاده برای مقاوم سازی ستون با frp
مصالح مورد استفاده برای مقاوم سازی ستون با frp شامل الیاف تقویتی، رزین اتصال دهنده و مواد آماده سازی سطح بتن است که هر کدام نقش مهمی در عملکرد نهایی سیستم دارند. الیاف FRP معمولا از موادی مانند کربن، شیشه و آرامید تولید می شوند. الیاف کربن مقاومت و سختی بالاتری دارد و در پروژه هایی که افزایش ظرفیت سازه ای اهمیت زیادی دارد، بیشتر مورد استفاده قرار می گیرد. الیاف شیشه از نظر اقتصادی مقرون به صرفه تر است و در بسیاری از پروژه های عمومی کاربرد دارد. الیاف آرامید نیز به دلیل مقاومت مناسب در برابر ضربه و وزن کم، در برخی کاربردهای خاص استفاده می شود.
رزین اپوکسی بخش دیگری از سیستم FRP است که وظیفه اتصال الیاف به سطح بتن و انتقال نیرو بین آن ها را بر عهده دارد. کیفیت رزین، میزان اختلاط اجزا و شرایط اجرای آن تاثیر مستقیمی بر دوام اتصال دارد. پیش از نصب لایه های FRP، معمولا از پرایمرها، بتونه های ترمیمی و مواد تسطیح کننده برای آماده سازی سطح استفاده می شود تا چسبندگی افزایش پیدا کند. انتخاب صحیح مصالح در تقویت ستون بتنی با frp اهمیت زیادی دارد، زیرا حتی بهترین الیاف در صورت اجرای نامناسب یا استفاده از رزین نامرغوب نمی توانند عملکرد مورد انتظار را ارائه دهند. نوع الیاف، تعداد لایه ها و مشخصات مکانیکی مصالح باید متناسب با نیاز سازه انتخاب شوند.
مزایا و معایب تقویت ستون بتنی با frp
تقویت ستون بتنی با frp به دلیل ویژگی های خاص مصالح کامپوزیتی، در سال های اخیر به یکی از روش های پرکاربرد مقاوم سازی تبدیل شده است. یکی از مهم ترین مزایای این روش، وزن بسیار کم FRP نسبت به سیستم های سنتی مانند ژاکت فولادی یا بتنی است. در این روش برخلاف بسیاری از روش های قدیمی، معمولا نیاز به تخریب گسترده یا افزایش قابل توجه وزن سازه وجود ندارد و لایه تقویتی بدون تغییر محسوس در ابعاد ستون اجرا می شود. سرعت اجرای بالا، مقاومت مناسب در برابر خوردگی، افزایش دوام بتن، امکان اجرا در فضاهای محدود و قابلیت استفاده در ساختمان های در حال بهره برداری از دیگر مزایای این سیستم هستند. همچنین در بسیاری از پروژه ها، تقویت ستون با frp بدون ایجاد اختلال طولانی در فعالیت ساختمان انجام می شود و همین موضوع آن را به گزینه ای مناسب برای سازه های موجود تبدیل کرده است.
با وجود مزایای متعدد، مقاوم سازی ستون با frp محدودیت هایی نیز دارد. مقاومت این مصالح در برابر دمای بسیار بالا و آتش مستقیم مانند فولاد یا بتن نیست و در شرایط خاص نیاز به تمهیدات حفاظتی دارد. همچنین اجرای FRP به کیفیت آماده سازی سطح بتن، شرایط محیطی هنگام نصب و مهارت تیم اجرایی وابسته است. هزینه اولیه برخی سیستم های FRP نیز ممکن است نسبت به بعضی روش های سنتی بیشتر باشد، هرچند کاهش زمان اجرا و هزینه های جانبی می تواند این اختلاف را جبران کند. از دیگر محدودیت ها می توان به نیاز به طراحی دقیق، حساسیت اتصال رزین و احتمال جداشدگی لایه ها در صورت اجرای نادرست اشاره کرد. بنابراین انتخاب این روش باید بر اساس بررسی فنی و شرایط واقعی سازه انجام شود.
هزینه مقاوم سازی با frp به چه عواملی بستگی دارد؟
هزینه مقاوم سازی با frp به عوامل مختلفی مانند نوع الیاف مصرفی، تعداد لایه های مورد نیاز، سطح ستون، میزان آسیب عضو، روش اجرای تقویت و شرایط پروژه بستگی دارد. در این روش، قیمت مصالح یکی از بخش های اصلی هزینه را تشکیل می دهد؛ زیرا ورق های FRP کربنی، شیشه ای و آرامیدی تفاوت قابل توجهی از نظر قیمت و عملکرد دارند. همچنین هرچه میزان ضعف ستون بیشتر باشد و نیاز به لایه های تقویتی بیشتری وجود داشته باشد، مقدار مصالح مصرفی و هزینه اجرا افزایش پیدا می کند. ابعاد ستون، تعداد ستون های مورد نیاز برای مقاوم سازی و دسترسی به محل اجرا نیز بر قیمت نهایی تاثیرگذار هستند.
علاوه بر هزینه مصالح، دستمزد تیم اجرایی، آماده سازی سطح بتن، ترمیم بخش های آسیب دیده، آزمایش های کنترل کیفیت و شرایط محیطی پروژه نیز باید در برآورد هزینه در نظر گرفته شوند. برای مثال، اجرای FRP در ساختمانی که دسترسی به ستون ها دشوار است یا نیاز به تجهیزات خاص دارد، ممکن است هزینه بیشتری ایجاد کند. همچنین انتخاب روش مناسب بین دورپیچ، پوشش کامل، تقویت موضعی یا لمینت طولی تاثیر مستقیمی بر مقدار مصرف مصالح دارد. بنابراین هزینه مقاوم سازی ستون بتنی با frp یک عدد ثابت نیست و باید پس از بررسی فنی سازه، نوع آسیب و نیازهای مقاومتی تعیین شود. طراحی اصولی می تواند از مصرف بیش از حد مصالح جلوگیری کرده و هزینه نهایی پروژه را بهینه کند.

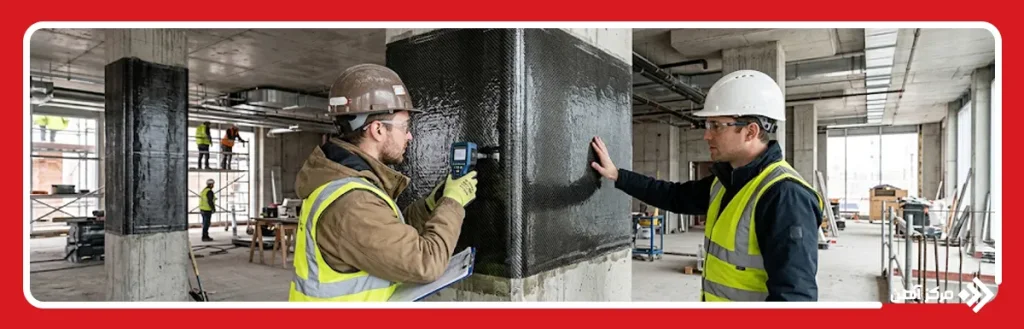

آیا FRP برای تقویت ستون بتنی مناسب است؟
تقویت تیر بتنی با frp در بسیاری از پروژه های مقاوم سازی، گزینه مناسبی محسوب می شود، اما مناسب بودن آن به شرایط سازه، نوع آسیب و هدف مقاوم سازی بستگی دارد. این سیستم زمانی عملکرد مطلوبی دارد که ستون از نظر وضعیت بتن، شرایط میلگردها و ظرفیت باقی مانده به درستی بررسی شده باشد. در ستون هایی که نیاز به افزایش شکل پذیری، بهبود مقاومت فشاری، کنترل ترک ها یا افزایش ظرفیت در برابر نیروهای جانبی دارند، استفاده از FRP می تواند تاثیر قابل توجهی داشته باشد. وزن کم، اجرای سریع و عدم افزایش محسوس ابعاد عضو باعث شده است مقاوم سازی ستون با frp در ساختمان های موجود و پروژه هایی که محدودیت اجرایی دارند، کاربرد زیادی پیدا کند.
با این حال، FRP یک راهکار عمومی برای تمام مشکلات سازه ای نیست و انتخاب آن باید توسط مهندس سازه انجام شود. در مواردی که ستون دچار آسیب شدید، کاهش جدی سطح مقطع، خرابی گسترده بتن یا مشکلات اساسی در آرماتورها شده باشد، ممکن است روش های دیگری مانند ژاکت فولادی، ژاکت بتنی یا ترکیبی از چند روش مقاوم سازی مورد نیاز باشد. همچنین کیفیت اجرا نقش تعیین کننده ای در عملکرد نهایی سیستم دارد؛ زیرا آماده سازی نامناسب سطح، انتخاب اشتباه رزین یا نصب غیر اصولی می تواند باعث کاهش چسبندگی و جداشدگی لایه های FRP شود. به همین دلیل، تقویت ستون frp باید بر اساس ارزیابی دقیق و طراحی مهندسی انجام شود تا افزایش مقاومت مورد انتظار به دست آید.
تقویت ستون بتنی با frp یکی از روش های موثر برای افزایش مقاومت و بهبود عملکرد سازه های بتنی موجود است که به دلیل وزن کم، سرعت اجرای مناسب و عدم افزایش قابل توجه ابعاد ستون، در پروژه های مختلف مورد استفاده قرار می گیرد. در این روش با استفاده از الیاف FRP مانند کربن، شیشه یا آرامید، ظرفیت ستون در برابر نیروهای فشاری، کششی و جانبی افزایش پیدا می کند. انتخاب روش مناسب مانند محصورسازی کامل، دورپیچ کردن، تقویت موضعی یا لمینت طولی باید بر اساس نوع آسیب و نیاز سازه انجام شود. با وجود مزایایی مانند دوام بالا و اجرای سریع، عواملی مانند کیفیت مصالح، شرایط اجرا و مقاومت در برابر آتش باید پیش از انتخاب بررسی شوند. در نهایت، مقاوم سازی ستون بتنی با frp زمانی موفق خواهد بود که طراحی، انتخاب مصالح و اجرای آن مطابق اصول مهندسی و استانداردهای معتبر انجام شود.
سوالات متداول
تعداد لایه های مورد نیاز در مقاوم سازی ستون بتنی با frp به میزان ضعف ستون، نوع الیاف، ظرفیت مورد نیاز و محاسبات مهندسی بستگی دارد. ممکن است یک ستون با یک یا دو لایه تقویت شود و در شرایط سخت به لایه های بیشتری نیاز داشته باشد.
FRP در برابر خوردگی و شرایط محیطی مقاومت مناسبی دارد، اما رزین موجود در آن در دماهای بالا ممکن است دچار کاهش عملکرد شود. برای سازه های دارای خطر آتش، باید از پوشش های محافظ مناسب استفاده شود.
زمان اجرای FRP به تعداد ستون ها، شرایط سطح بتن، تعداد لایه ها و روش اجرا بستگی دارد. در بسیاری از پروژه ها این روش نسبت به مقاوم سازی سنتی زمان کمتری نیاز دارد.
خیر، انتخاب FRP باید پس از بررسی وضعیت سازه انجام شود. ستون هایی با آسیب شدید یا خرابی گسترده ممکن است به روش های دیگری مانند ژاکت بتنی یا فولادی نیاز داشته باشند.
در بسیاری از موارد، پس از بررسی میزان آسیب، امکان تقویت ستون آسیب دیده با FRP وجود دارد. نوع و شدت خرابی تعیین می کند که این روش به تنهایی کافی است یا نیاز به تعمیرات تکمیلی دارد.
بله، مقاوم سازی سازه های بتنی با frp در بسیاری از ساختمان های قدیمی انجام می شود. این روش به دلیل وزن کم و اجرای سریع، برای سازه هایی که امکان تخریب یا افزایش وزن ندارند، گزینه مناسبی است.
