استرات در اسکلت فلزی به عنوان یکی از اجزای مهم پایدارسازی شناخته می شود که نقش اصلی آن، کنترل نیروهای جانبی مانند باد و زلزله و افزایش سختی سازه است. وقتی این سوال مطرح می شود که استرات در سوله چیست، باید گفت استرات یک عضو سازه ای تقویتی است که معمولا در دیوارها، سقف یا بین ستون ها نصب می شود تا از تغییر شکل بیش از حد، پیچش سازه و آسیب به اتصالات جلوگیری کند. در بسیاری از پروژه ها، آیتم استرات سوله در فهرست بها نیز به صورت مستقل تعریف می شود که نشان دهنده اهمیت اجرایی و فنی این عضو در سازه های صنعتی است.
استرات سقف سوله نیز یکی از کاربردی ترین انواع استرات محسوب می شود که وظیفه آن انتقال نیروهای وارد بر سقف به ستون ها و در نهایت به فونداسیون است. استفاده صحیح از استرات باعث افزایش ایمنی، کاهش استهلاک سازه و بالا رفتن عمر مفید سوله می شود. اگر می خواهید به صورت دقیق و کاربردی با انواع استرات، محل نصب، ضوابط اجرایی و تفاوت آن در سوله های مختلف آشنا شوید، پیشنهاد می کنیم ادامه این مقاله را حتما مطالعه کنید.

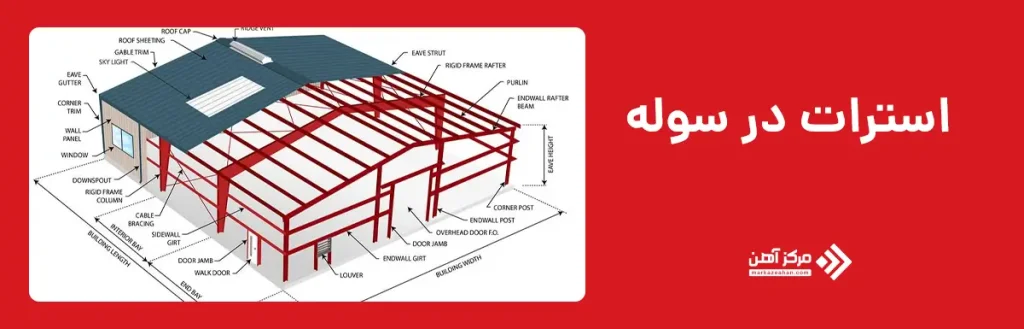

استرات در سوله چیست؟ استرات یک عضو سازه ای تقویتی در اسکلت فلزی سوله است که برای افزایش پایداری، کنترل تغییر شکل و انتقال صحیح نیروهای جانبی به کار می رود. این عضو معمولا به صورت قطری یا افقی بین ستون ها، در دیوارها یا در سقف سوله نصب می شود و نقش مهمی در مهار نیروهای ناشی از باد، زلزله و بارهای جانبی دارد. برخلاف تصور برخی افراد، استرات فقط یک عضو کمکی ساده نیست، بلکه بخشی از سیستم پایدارساز سوله محسوب می شود و حذف یا اجرای نادرست آن میتواند ایمنی کل سازه را تحت تاثیر قرار دهد.
استرات سقف سوله معمولا برای مهار قاب ها در راستای طولی سوله استفاده می شود و از جابه جایی و پیچش سقف در دهانه های بزرگ جلوگیری می کند. در کنار آن، استرات دیواری در دیوارهای جانبی اجرا می شود تا ستون ها و قاب ها را در برابر فشار باد و نیروهای خارج از صفحه مهار کند. در بسیاری از نقشه ها از استرات با عنوان مهاربند افقی سوله نیز یاد می شود، چون وظیفه اصلی آن، ایجاد سختی افقی و توزیع یکنواخت نیرو در طول سازه است.
از نظر اقتصادی نیز نوع پروفیل، ابعاد و تعداد استرات ها تاثیر مستقیم بر هزینه نهایی سوله دارد و این موضوع به صورت مستقیم با قیمت آهن در ارتباط است. هرچه دهانه سوله بزرگتر، ارتفاع بیشتر و منطقه بادخیز یا زلزله خیزتر باشد، نیاز به استرات قوی تر و پرتعدادتر خواهد بود. به همین دلیل بررسی دقیق نقش استرات در مرحله طراحی، هم از نظر فنی و هم از نظر هزینه، اهمیت بسیار زیادی دارد.
در فرآیند طراحی و ساخت سوله، انتخاب نوع استرات نقش مستقیم در ایمنی، پایداری و عملکرد سازه دارد. با توجه به محل نصب، نوع بارگذاری و کاربری سوله، استرات ها در مدل های مختلفی اجرا می شوند که هرکدام وظیفه مشخصی در مهار نیروهای جانبی، کنترل تغییر شکل و افزایش سختی سازه دارند. آشنایی با انواع استرات باعث می شود انتخاب دقیق تری در مرحله طراحی و اجرا انجام شود و از بروز ضعف های سازه ای در آینده جلوگیری گردد.
در جدول زیر، انواع استرات در سوله به صورت کامل و خلاصه معرفی شده است:
| نوع استرات | محل نصب | نحوه عملکرد | کاربرد اصلی | ویژگی شاخص |
|---|---|---|---|---|
| استرات سقف سوله | در صفحه سقف و بین قاب ها | مهار نیروهای طولی | جلوگیری از پیچش و جابه جایی سقف | بسیار مهم در دهانه های بزرگ |
| استرات دیواری | در دیوارهای طولی و عرضی | مهار نیروهای باد | تثبیت ستون ها و دیوارها | افزایش ایمنی در برابر طوفان |
| مهاربند افقی سوله | در راستای افقی بین ستون ها | توزیع یکنواخت نیرو | کنترل تغییر مکان جانبی | کاهش تنش در قاب ها |
| استرات قطری | بین ستون ها به صورت ضربدری | انتقال مستقیم نیروی جانبی | افزایش سختی جانبی سازه | مقاومت بالا در زلزله |
| استرات طولی | در امتداد طول سوله | مهار قاب های متوالی | جلوگیری از ناپایداری طولی | حیاتی در سوله های طویل |
| استرات عرضی | بین قاب های عرضی | مهار دهانه | پایداری در برابر بار عرضی | موثر در سوله های عریض |
| استرات موقت | مرحله نصب سازه | کنترل پایداری اولیه | جلوگیری از ریزش هنگام اجرا | بعد از تکمیل حذف میشود |
| استرات دائم | در سازه نهایی باقی می ماند | مهار دائمی نیروها | پایداری همیشگی سوله | جزو اجزای اصلی سازه |
محل نصب استرات در سوله بر اساس طراحی سازه، مسیر انتقال نیروهای جانبی، موقعیت قاب ها و شرایط بارگذاری تعیین می شود. یکی از مهم ترین اهداف از جانمایی صحیح استرات، جلوگیری از کمانش ستون سوله و کنترل تغییر شکل قاب ها در برابر باد و زلزله است. استرات در سوله معمولا در نقاطی نصب می شود که بیشترین جابه جایی جانبی رخ می دهد، مانند دهانه های انتهایی، دیوارهای طولی، سقف و بین قاب های میانی. مهندس طراح با بررسی پایداری سازه سوله، مشخص می کند که در کدام دهانه ها، چه نوع استراتی و با چه آرایشی اجرا شود تا بیشترین تاثیر را در افزایش سختی جانبی سازه داشته باشد.
نحوه اتصال استرات نیز نقش بسیار مهمی در عملکرد آن دارد و اتصال استرات باید به گونه ای طراحی شود که نیروها بدون تمرکز تنش و ضعف موضعی به ستون ها و قاب ها منتقل شود. اگر محل نصب یا نوع اتصال به درستی انتخاب نشود، نه تنها استرات به تقویت اسکلت سوله کمک نمی کند، بلکه ممکن است باعث ایجاد ضعف در اتصالات و آسیب به سازه شود. به همین دلیل محل نصب استرات همیشه بر اساس محاسبات دقیق طراحی می شود و اجرای آن باید کاملا مطابق نقشه های سازه ای انجام گیرد تا پایداری سازه سوله به صورت کامل تامین شود.

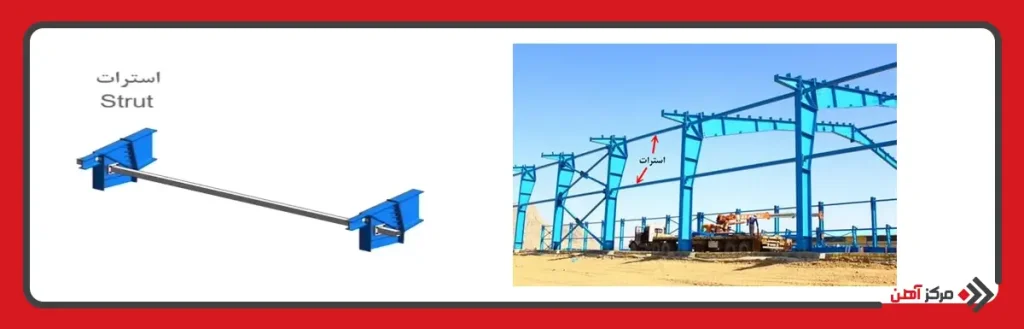

استرات در سوله یکی از مهم ترین اجزای پایدارسازی اسکلت فلزی است که وظیفه اصلی آن، مهار نیروهای جانبی، افزایش سختی سازه و جلوگیری از تغییر شکل های خطرناک است. بدون اجرای صحیح استرات، پایداری کلی سوله در برابر باد، زلزله و حتی وزن سازه به شدت کاهش پیدا می کند. مهم ترین کاربردهای استرات در سوله:
نحوه اتصال استرات در سوله ها یکی از مهم ترین عوامل در عملکرد صحیح این عضو سازه ای است. از آنجا که استرات در اسکلت فلزی وظیفه انتقال نیروهای جانبی و افزایش پایداری سازه سوله را بر عهده دارد، اتصال استرات باید به گونه ای انجام شود که نیروها بدون ایجاد تمرکز تنش به ستون ها، تیرها و قاب ها منتقل شوند. معمولا اتصال استرات به وسیله ورق اتصال، نبشی، پلیت و جوش یا پیچ و مهره پرمقاومت انجام می شود. نوع این اتصال بر اساس محل نصب، نوع استرات و میزان نیروی وارد بر آن توسط مهندس طراح مشخص می گردد.
در استرات سقف سوله، اتصال بیشتر به تیرهای شیبدار یا عناصر سقفی انجام می شود تا از پیچش و جابه جایی در امتداد طول سوله جلوگیری شود. در استرات دیواری نیز اتصال به ستون ها و عناصر عمودی صورت می گیرد تا مانع از کمانش ستون سوله و تغییر شکل دیوارها در اثر باد شود. در برخی موارد که از مهاربند افقی سوله استفاده می شود، اتصال در راستای افقی بین ستون ها انجام می گیرد و نقش مهمی در توزیع یکنواخت نیروها دارد.
اگر اتصال استرات به درستی اجرا نشود، نه تنها استرات در سوله کارایی لازم را نخواهد داشت، بلکه ممکن است باعث ضعف اتصالات، ترک در جوش ها، شل شدن پیچ ها و در نهایت کاهش پایداری سازه سوله شود. به همین دلیل اجرای دقیق اتصال استرات بر اساس نقشه های سازه ای و کنترل کیفی جوش و پیچ، نقش بسیار مهمی در تقویت اسکلت سوله و عملکرد ایمن آن دارد.

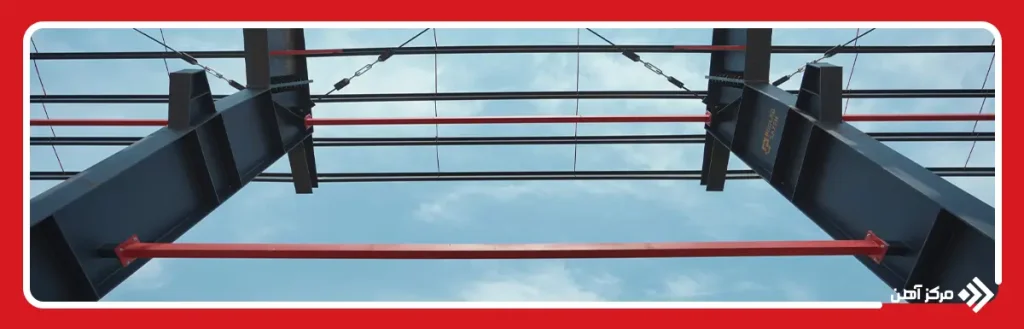

جنس استرات در سوله مستقیما بر مقاومت، دوام و عملکرد آن در برابر نیروهای جانبی موثر است. به طور معمول، استرات ها از فولاد ساختمانی ساخته می شوند و بسته به نوع طراحی، از پروفیل هایی مانند قوطی، ناودانی، دو نبشی دوبل یا تیرآهن سبک استفاده می شود. انتخاب جنس و نوع پروفیل بر اساس دهانه سوله، ارتفاع، شدت باد و زلزله و میزان نیروی طراحی انجام می گیرد.
در استرات سقف سوله معمولا از پروفیل های سبک ولی مقاوم استفاده می شود تا وزن مرده سقف افزایش پیدا نکند و در عین حال وظیفه مهار قاب ها به خوبی انجام شود. در استرات دیواری و مهاربند افقی سوله که نقش مهمی در جلوگیری از کمانش ستون سوله دارند، معمولا از پروفیل های قوی تر و با ضخامت بیشتر استفاده می شود تا توان تحمل نیروهای جانبی افزایش یابد.
از نظر اجرایی و مالی نیز جنس استرات سوله در آیتم استرات سوله در فهرست بها لحاظ می شود و نوع فولاد، ضخامت و وزن آن مستقیما بر هزینه تاثیر می گذارد. انتخاب صحیح جنس استرات باعث افزایش طول عمر سازه، بهبود پایداری سازه سوله و کاهش هزینه های تعمیر و نگهداری در طول بهره برداری می شود.

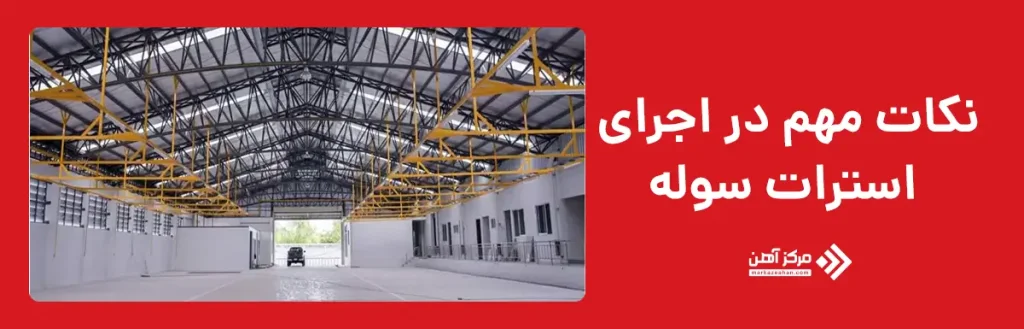

در اجرای استرات در سوله رعایت نکات فنی و اجرایی از اهمیت بسیار زیادی برخوردار است، زیرا کوچک ترین خطا در نصب می تواند عملکرد کل سیستم پایدارسازی را مختل کند. یکی از مهم ترین نکات، اجرای دقیق محل استرات بر اساس نقشه های طراحی است تا بتواند وظیفه تقویت اسکلت سوله و کنترل تغییر شکل را به درستی انجام دهد. هرگونه جابه جایی در محل نصب، باعث کاهش تاثیر مهاربندی خواهد شد.
کیفیت جوشکاری یا پیچ و مهره در اتصال استرات نیز بسیار حیاتی است. اگر اتصال استرات به درستی انجام نشود، در زمان وقوع باد شدید یا زلزله، امکان پارگی جوش، گسیختگی پیچ و در نهایت کاهش پایداری سازه سوله وجود دارد. همچنین تراز بودن استرات، رعایت زاویه صحیح در مهاربند افقی سوله و اجرای درست استرات سقف سوله باعث می شود نیروها به صورت یکنواخت در سازه توزیع شوند.
از دیگر نکات مهم در اجرای استرات سوله می توان به جلوگیری از زنگ زدگی، استفاده از رنگ یا پوشش ضد خوردگی، کنترل همزمان اجرا با اسکلت و نظارت مهندسی اشاره کرد. اجرای اصولی استرات در اسکلت فلزی نه تنها از بروز کمانش ستون سوله جلوگیری می کند، بلکه نقش بسیار موثری در افزایش ایمنی، دوام و عملکرد بلندمدت سازه دارد.
سوالات متداول
استرات بیشتر در سوله های صنعتی، کارخانجات، انبارها، سالن های ورزشی، آشیانه ها و سوله هایی با دهانه بزرگ یا ارتفاع زیاد استفاده می شود؛ یعنی جاهایی که نیروهای باد و زلزله قابل توجه هستند.
استرات معمولا از قوطی فولادی، ناودانی، دو نبشی دوبل یا تیرآهن سبک ساخته می شود. انتخاب نوع پروفیل به دهانه سوله، ارتفاع، شدت باد و وزن سازه بستگی دارد.
استرات باعث انتقال و توزیع یکنواخت نیروهای جانبی می شود، تغییر شکل سازه را کاهش می دهد و از کمانش و واژگونی جلوگیری می کند. بدون استرات، سوله در برابر باد و زلزله بسیار آسیب پذیر می شود.
در سوله های با دهانه بزرگ، ارتفاع زیاد و مناطق بادخیز یا زلزله خیز تقریبا الزامی است، اما در سوله های کوچک ممکن است طبق نظر مهندس محاسب حذف شود.
استرات معمولا در دهانه های طولی سوله، بین ستون ها، در سطح دیوارهای جانبی و گاهی در سقف برای انتقال نیروهای جانبی نصب می شود.
بله، حذف استرات باعث افزایش تغییر شکل، تمرکز تنش در اتصالات، خستگی سازه و در نهایت کاهش عمر مفید سوله می شود.
اجرای نادرست می تواند باعث انتقال ناقص نیرو، پیچش سازه، ترک در اتصالات، کمانش ستون ها و حتی ریزش بخشی از سوله در باد شدید یا زلزله شود.
در سوله سبک، استرات معمولا با مقاطع سبک تر و ساده تر اجرا می شود، اما در سوله سنگین از پروفیل های قوی تر، تعداد بیشتر و اتصالات محکم تر استفاده می شود.
استرات فقط مهاربند باد نیست، بلکه نقش سازه ای در پایداری کلی، کنترل تغییر شکل و افزایش سختی جانبی سوله نیز دارد.
بله، در بسیاری از موارد امکان افزودن استرات بعد از ساخت وجود دارد، اما نیاز به بررسی سازه، تقویت محل اتصالات و تایید مهندس محاسب دارد.
