بررسی جوشکاری زیرپودری (SAW) و کاربردهای آن
دسترسی سریع به محتوای این مطلب
جوشکاری زیرپودری یکی از مهم ترین روش های اتصال فلزات در صنایع سنگین است که به دلیل کیفیت بالا، نفوذ مناسب و سرعت اجرای زیاد، کاربرد گسترده ای در ساخت مخازن، لوله ها و سازه های فولادی دارد. در این روش، قوس الکتریکی زیر لایه ای از پودر مخصوص ایجاد می شود و همین موضوع باعث می شود حوضچه مذاب از تماس مستقیم با هوا محافظت گردد. جوشکاری زیرپودری SAW در صنایع فولاد، کشتی سازی، ساخت مخازن تحت فشار و خطوط انتقال کاربرد فراوانی دارد و به دلیل راندمان بالا، یکی از پرکاربردترین روش های جوشکاری صنعتی محسوب می شود. همچنین در بسیاری از پروژه های صنعتی، عواملی مانند قیمت آهن کیلویی می توانند روی هزینه نهایی اجرای عملیات جوشکاری و ساخت تجهیزات تاثیر مستقیم داشته باشند.
در فرآیند جوش زیرپودری، از تجهیزات مخصوصی مانند دستگاه جوشکاری زیرپودری، سیستم تغذیه پودر و… استفاده می شود تا اتصال فلزات با کیفیت بالا انجام گیرد. این روش بیشتر برای ورق های ضخیم و قطعات سنگین استفاده می شود و به دلیل عمق نفوذ زیاد، مقاومت مکانیکی بسیار مناسبی ایجاد می کند. همچنین در پروژه هایی مانند ساخت مخازن و لوله های صنعتی، عواملی مانند قیمت ورق سیاه و کیفیت مواد اولیه می توانند روی انتخاب نوع جوشکاری تاثیرگذار باشند. امروزه جوشکاری قوسی زیرپودری به عنوان یکی از مهم ترین روش های صنعتی شناخته می شود و در بسیاری از کارخانه های بزرگ مورد استفاده قرار می گیرد.
در ادامه این مقاله مرکزآهن، جوش زیر پودری، مراحل انجام آن، عملکرد دستگاه جوش زیرپودری، تاثیر پودر جوشکاری و مزایا و معایب این روش به صورت کامل بررسی خواهد شد.
جوش زیر پودری چیست؟
جوش زیر پودری چیست؟ جوشکاری زیرپودری نوعی فرآیند جوشکاری قوسی است که در آن قوس الکتریکی زیر لایه ای از پودر مخصوص ایجاد می شود. این پودر سطح حوضچه مذاب را می پوشاند و از تماس مستقیم فلز مذاب با هوا جلوگیری می کند. همین موضوع باعث می شود کیفیت جوش افزایش پیدا کند و میزان اکسیداسیون و پاشش جرقه کاهش یابد. جوشکاری زیر پودری بیشتر برای اتصال ورق های ضخیم و قطعات سنگین فولادی استفاده می شود و در صنایع بزرگ کاربرد گسترده ای دارد. امروزه در میان انواع روش های جوشکاری، روش SAW به دلیل کیفیت بالا و سرعت مناسب یکی از پرکاربردترین گزینه ها در صنایع فولادی و پروژه های سنگین محسوب می شود.
در این روش، قوس الکتریکی بین قطعه کار و الکترود مصرفی ایجاد می شود و همزمان پودر جوشکاری زیرپودری روی محل جوش ریخته می شود. این پودر در اثر حرارت ذوب شده و یک لایه محافظ روی حوضچه مذاب تشکیل می دهد. بعد از سرد شدن، بخشی از پودر به سرباره تبدیل می شود و بخش استفاده نشده آن در بسیاری از موارد قابل بازیابی خواهد بود. همچنین در فرآیند جوشکاری زیرپودری saw، انتخاب سیم جوش مناسب اهمیت زیادی دارد، زیرا نوع الکترود مصرفی می تواند روی میزان نفوذ، کیفیت اتصال و استحکام نهایی جوش تاثیر مستقیم داشته باشد.
جوشکاری زیرپودری (saw) معمولا به صورت اتوماتیک یا نیمه اتوماتیک انجام می شود و به همین دلیل سرعت اجرای بالایی دارد. همچنین، به دلیل محافظت مناسب از حوضچه مذاب، کیفیت اتصال بسیار بالا است و عیوب جوشکاری کاهش پیدا می کنند. این ویژگی باعث شده این روش در ساخت لوله های صنعتی، مخازن تحت فشار و سازه های فولادی سنگین کاربرد زیادی داشته باشد.
کاربردهای جوشکاری زیر پودری
جوشکاری زیرپودری در صنایع مختلفی استفاده می شود و بیشتر برای اتصال قطعات ضخیم فولادی و پروژه های سنگین کاربرد دارد. این روش به دلیل عمق نفوذ بالا، کیفیت مناسب جوش و سرعت اجرای زیاد، در بسیاری از کارخانه ها و خطوط تولید مورد استفاده قرار می گیرد. همچنین، چون حوضچه مذاب زیر لایه ای از پودر محافظ قرار می گیرد، کیفیت اتصال افزایش پیدا می کند و احتمال ایجاد عیب در جوش کاهش می یابد.
یکی از مهم ترین کاربردهای جوشکاری زیرپودری یا saw، ساخت مخازن تحت فشار و تجهیزات صنایع نفت و گاز است. در این پروژه ها، استحکام و دوام جوش اهمیت بسیار زیادی دارد و به همین دلیل از جوشکاری قوسی زیرپودری برای اتصال ورق های ضخیم استفاده می شود. همچنین، این روش در تولید لوله های صنعتی و خطوط انتقال نیز کاربرد فراوانی دارد.
در صنایع کشتی سازی و سازه های فلزی سنگین نیز از دستگاه جوش زیرپودری برای انجام جوش های طولانی و یکنواخت استفاده می شود. سرعت بالای اجرا و کیفیت مناسب اتصال باعث شده این روش در پروژه های صنعتی بزرگ بسیار پرکاربرد باشد.
علاوه بر این، جوشکاری زیر پودری مخازن در کارخانه های فولادی اهمیت زیادی دارد، زیرا این روش می تواند اتصالاتی مقاوم و با نفوذ بالا ایجاد کند. همچنین، انتخاب صحیح پودر جوشکاری زیرپودری و تنظیم مناسب دستگاه تاثیر مستقیمی بر کیفیت نهایی جوش خواهد داشت.
مراحل انجام جوشکاری زیرپودری
مراحل انجام جوشکاری زیرپودری باید با دقت بالا و تنظیم صحیح تجهیزات انجام شود تا کیفیت اتصال مناسب باشد و عیوب جوشکاری کاهش پیدا کنند. این فرآیند معمولا به صورت اتوماتیک یا نیمه اتوماتیک انجام می شود و بیشتر برای اتصال ورق های ضخیم فولادی کاربرد دارد.
در مرحله اول، سطح قطعات باید کاملا تمیز شود تا آلودگی، زنگ زدگی یا چربی روی محل اتصال باقی نماند. وجود آلودگی می تواند باعث ایجاد تخلخل و کاهش کیفیت جوش شود. سپس قطعات در موقعیت مناسب قرار می گیرند و فاصله اتصال تنظیم می گردد.
در مرحله بعد، دستگاه جوشکاری زیر پودری تنظیم می شود و الکترود یا سیم مصرفی در محل مناسب قرار می گیرد. همزمان با ایجاد قوس الکتریکی، پودر جوشکاری زیرپودری روی محل جوش ریخته می شود تا حوضچه مذاب را پوشش دهد و از تماس آن با هوا جلوگیری کند.
بعد از شروع عملیات، سیم جوش به صورت پیوسته ذوب می شود و اتصال بین قطعات ایجاد می گردد. در این مرحله، سرعت حرکت دستگاه، شدت جریان و میزان پودر باید به درستی کنترل شوند تا کیفیت جوش حفظ شود.
پس از پایان جوشکاری، سرباره ایجاد شده روی سطح جوش برداشته می شود و اتصال نهایی بررسی می گردد. در بسیاری از پروژه های صنعتی، برای کنترل کیفیت از تست های غیر مخرب استفاده می شود تا از نبود ترک یا عیب داخلی اطمینان حاصل شود.
در مجموع، اجرای صحیح مراحل جوشکاری زیرپودری تاثیر مستقیمی بر استحکام، کیفیت و دوام اتصال خواهد داشت.

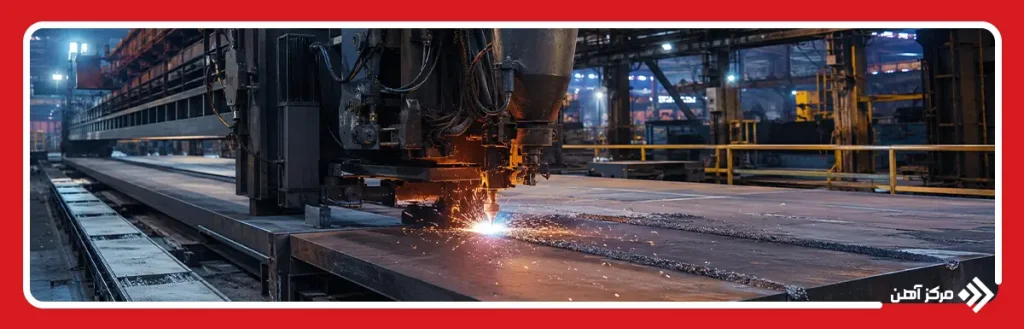

دستگاه جوش زیرپودری چگونه کار می کند؟
دستگاه جوش زیرپودری به گونه ای طراحی شده است که فرآیند جوشکاری را به صورت مداوم و با کیفیت بالا انجام دهد. در این سیستم، قوس الکتریکی بین قطعه کار و الکترود مصرفی ایجاد می شود و همزمان لایه ای از پودر مخصوص روی محل جوش قرار می گیرد تا حوضچه مذاب از تماس با هوا محافظت شود.
در دستگاه جوشکاری زیر پودری، سیم جوش به صورت پیوسته از طریق سیستم تغذیه وارد محل اتصال می شود. همزمان، پودر جوشکاری نیز از مخزن مخصوص روی قوس و حوضچه مذاب ریخته می شود. این پودر در اثر حرارت ذوب شده و بخشی از آن به سرباره محافظ تبدیل می گردد.
یکی از مهم ترین بخش های دستگاه جوش زیر پودری، منبع تغذیه الکتریکی است که جریان مورد نیاز برای ایجاد قوس را تامین می کند. همچنین، سیستم حرکت اتوماتیک دستگاه باعث می شود جوش با سرعت یکنواخت و کیفیت ثابت انجام شود.
در بسیاری از کارخانه های صنعتی، دستگاه جوشکاری زیر پودری به صورت اتوماتیک روی ریل یا بازوی مکانیکی حرکت می کند تا جوش های طولانی و دقیق اجرا شوند. همین موضوع باعث افزایش سرعت تولید و کاهش خطای انسانی خواهد شد.
همچنین، در جوشکاری زیرپودری saw تنظیم صحیح شدت جریان، سرعت حرکت و میزان پودر اهمیت زیادی دارد، زیرا این عوامل مستقیما روی کیفیت و عمق نفوذ جوش تاثیر می گذارند.
در نهایت، دستگاه جوش زیر پودری یکی از مهم ترین تجهیزات صنایع فولادی و ساخت مخازن محسوب می شود و به دلیل توانایی ایجاد جوش های مقاوم و یکنواخت، کاربرد گسترده ای در پروژه های صنعتی سنگین دارد.
تاثیر پودر جوشکاری زیرپودری بر کیفیت جوش
پودر جوشکاری زیرپودری نقش بسیار مهمی در کیفیت نهایی جوش دارد و یکی از اصلی ترین بخش های فرآیند جوشکاری زیرپودری محسوب می شود. این پودر روی حوضچه مذاب و قوس الکتریکی را می پوشاند و از تماس مستقیم فلز مذاب با هوا جلوگیری می کند. همین موضوع باعث کاهش اکسیداسیون، کاهش پاشش جرقه و افزایش کیفیت اتصال خواهد شد.
در جوشکاری زیرپودری saw، نوع پودر جوشکاری می تواند روی عمق نفوذ، شکل ظاهری جوش و مقاومت مکانیکی اتصال تاثیر مستقیم داشته باشد. برخی پودرها برای افزایش مقاومت حرارتی طراحی شده اند و برخی دیگر کیفیت سطح جوش را بهبود می دهند. به همین دلیل، انتخاب صحیح پودر جوشکاری زیرپودری اهمیت زیادی در پروژه های صنعتی دارد.
یکی دیگر از وظایف مهم پودر جوشکاری، ایجاد سرباره محافظ روی سطح جوش است. این سرباره باعث می شود فلز مذاب به آرامی سرد شود و احتمال ایجاد ترک یا تنش داخلی کاهش پیدا کند. همچنین، بخشی از پودر استفاده نشده در بسیاری از موارد قابل بازیابی و استفاده مجدد خواهد بود.
در صنایع فولادی و ساخت مخازن، کیفیت پودر جوشکاری تاثیر زیادی بر دوام و استحکام اتصال دارد. اگر ترکیب پودر مناسب نباشد، ممکن است جوش دچار تخلخل یا ضعف مکانیکی شود. به همین دلیل، در پروژه های حساس معمولا از پودرهای استاندارد و کنترل شده استفاده می گردد.
در مجموع، پودر جوشکاری زیرپودری یکی از مهم ترین عوامل موثر بر کیفیت جوش، میزان نفوذ و دوام اتصال در فرآیند جوشکاری زیر پودری محسوب می شود.
مزایا و معایب جوش زیر پودری
جوش زیرپودری یکی از پرکاربردترین روش های جوشکاری صنعتی است و به دلیل کیفیت بالا و سرعت مناسب، در پروژه های سنگین استفاده گسترده ای دارد. این روش می تواند اتصالاتی با نفوذ زیاد و استحکام بالا ایجاد کند و به همین دلیل در صنایع فولادی، ساخت مخازن و تولید لوله های صنعتی بسیار رایج است.
یکی از مهم ترین مزایای جوشکاری زیرپودری، کیفیت بالای جوش است. چون قوس الکتریکی زیر لایه پودر قرار دارد، حوضچه مذاب از تماس با هوا محافظت می شود و احتمال ایجاد عیوبی مانند تخلخل یا اکسیداسیون کاهش پیدا می کند. همچنین، سرعت اجرای جوشکاری بالا است و این موضوع باعث افزایش راندمان تولید خواهد شد.
از دیگر مزایای این روش می توان به موارد زیر اشاره کرد:
- عمق نفوذ زیاد
- پاشش جرقه کم
- کیفیت یکنواخت جوش
- مناسب برای ورق های ضخیم
- امکان اجرای اتوماتیک
با این حال، معایب جوش زیر پودری نیز باید در نظر گرفته شوند. این روش بیشتر برای وضعیت های افقی و قطعات بزرگ مناسب است و در همه شرایط قابل استفاده نیست. همچنین، تجهیزات و دستگاه جوش زیر پودری نسبت به برخی روش های دیگر هزینه بیشتری دارند.
یکی دیگر از محدودیت ها، نیاز به تمیزکاری سرباره بعد از جوشکاری است. همچنین، اگر تنظیمات دستگاه یا نوع پودر مناسب نباشد، کیفیت اتصال کاهش پیدا می کند. در مجموع، جوشکاری زیرپودری saw یکی از بهترین روش های صنعتی برای اتصال قطعات ضخیم فولادی محسوب می شود، اما انتخاب آن باید بر اساس نوع پروژه و شرایط کاری انجام گیرد.
تفاوت جوشکاری زیرپودری با سایر روش های جوشکاری
تفاوت جوشکاری زیرپودری با سایر روش های جوشکاری بیشتر به نحوه محافظت از حوضچه مذاب، نوع تجهیزات و کیفیت اتصال مربوط می شود. در جوشکاری زیرپودری، قوس الکتریکی زیر لایه ای از پودر قرار می گیرد و همین موضوع باعث می شود حوضچه مذاب از تماس مستقیم با هوا محافظت شود. اما در بسیاری از روش های دیگر مانند MIG یا TIG، از گاز محافظ برای جلوگیری از اکسیداسیون استفاده می شود. امروزه بسیاری از اپراتورها برای اموزش جوش زیرپودری و نحوه اجرای صحیح این فرآیند از فیلم جوشکاری زیر پودری استفاده می کنند تا با مراحل اجرا و نکات فنی این فرآیند بیشتر آشنا شوند.
یکی از مهم ترین تفاوت های جوشکاری زیرپودری saw، عمق نفوذ بالای آن است. این روش برای اتصال ورق های ضخیم و قطعات سنگین بسیار مناسب است، در حالی که برخی روش های دیگر بیشتر برای قطعات نازک یا جوشکاری های ظریف کاربرد دارند.
همچنین، جوشکاری زیر پودری معمولا به صورت اتوماتیک انجام می شود و همین موضوع باعث افزایش سرعت تولید و یکنواختی کیفیت جوش خواهد شد. در مقابل، بسیاری از روش های سنتی جوشکاری وابستگی بیشتری به مهارت اپراتور دارند.
از نظر میزان دود و نور قوس نیز تفاوت هایی وجود دارد. چون قوس در جوش زير پودري زیر لایه پودر قرار می گیرد، نور و جرقه کمتری ایجاد می شود و محیط کار ایمن تر خواهد بود. همچنین، میزان پاشش فلز در این روش کمتر از بسیاری از روش های قوسی دیگر است.
با این حال، جوشکاری زیرپودری محدودیت هایی هم دارد و معمولا برای موقعیت های افقی و قطعات بزرگ استفاده می شود. در حالی که برخی روش های دیگر انعطاف بیشتری برای جوشکاری در زوایای مختلف دارند.
در مجموع، دستگاه جوشکاری زیر پودری بیشتر برای پروژه های صنعتی سنگین، مخازن، خطوط لوله و سازه های فولادی بزرگ استفاده می شود، زیرا کیفیت اتصال و سرعت اجرای بالایی ارائه می دهد.
جوشکاری زیرپودری یکی از مهم ترین روش های جوشکاری صنعتی است که به دلیل کیفیت بالا، نفوذ مناسب و سرعت اجرای زیاد، در صنایع فولادی و پروژه های سنگین کاربرد گسترده ای دارد. در این روش، قوس الکتریکی زیر لایه ای از پودر محافظ ایجاد می شود و همین موضوع باعث افزایش کیفیت جوش و کاهش عیوب سطحی خواهد شد.
در این مقاله مرکزآهن، جوش زیر پودری، مراحل انجام جوشکاری زیرپودری، عملکرد دستگاه جوش زیرپودری و تاثیر پودر جوشکاری زیرپودری بر کیفیت اتصال بررسی شد. همچنین مشخص شد که این روش در ساخت مخازن تحت فشار، خطوط انتقال، صنایع کشتی سازی و سازه های فولادی سنگین کاربرد فراوانی دارد. علاوه بر این، مزایا و معایب جوش زیر پودری و تفاوت آن با سایر روش های جوشکاری نیز بررسی شد.
سوالات متداول
در جوشکاری زیرپودری، لایه پودر برای محافظت از حوضچه مذاب و قوس الکتریکی استفاده می شود. این پودر از تماس فلز مذاب با هوا جلوگیری می کند و باعث افزایش کیفیت جوش و کاهش اکسیداسیون می شود.
جوشکاری زیرپودری بیشتر برای ورق ها و قطعات ضخیم فولادی استفاده می شود، زیرا عمق نفوذ بالایی دارد و می تواند اتصالات مقاومی ایجاد کند.
بیشتر فرآیند جوشکاری زیرپودری saw به صورت اتوماتیک یا نیمه اتوماتیک انجام می شود تا کیفیت جوش یکنواخت و سرعت اجرا بالا باشد.
مهم ترین دلیل استفاده از جوشکاری قوسی زیرپودری در صنایع فولادی، کیفیت بالای اتصال، نفوذ زیاد و مناسب بودن آن برای قطعات سنگین و ضخیم است.
بله، بخشی از پودر جوشکاری زیرپودری که ذوب نشده باشد در بسیاری از موارد قابل جمع آوری و استفاده مجدد خواهد بود.
زیرا دستگاه جوش زیرپودری می تواند جوش هایی با استحکام بالا، نفوذ مناسب و کیفیت یکنواخت ایجاد کند و همین موضوع برای مخازن تحت فشار اهمیت بسیار زیادی دارد.
