نحوه تنظیم چیلر برای تابستان و زمستان

نحوه تنظیم چیلر برای تابستان و زمستان یکی از مهم ترین موضوعاتی است که در بهره برداری درست از سیستم های سرمایشی و تهویه مطبوع باید جدی گرفته شود. چیلر در ظاهر فقط وظیفه تولید آب سرد یا کنترل بار حرارتی ساختمان را بر عهده دارد، اما در عمل مجموعه ای از کمپرسور، کندانسور، اواپراتور، پمپ، کنترلر، ترموستات، سنسورها، شیرها و مدارهای حفاظتی است که باید متناسب با فصل، دمای محیط، نوع کاربری ساختمان و ظرفیت واقعی پروژه تنظیم شوند. اگر تنظیمات تابستانی با شرایط زمستانی اشتباه گرفته شود یا اپراتور فقط به روشن و خاموش کردن دستگاه اکتفا کند، مصرف انرژی بالا می رود، فشار کاری تجهیزات نامتعادل می شود و احتمال خرابی قطعات گران قیمت افزایش پیدا می کند.

در پروژه های ساختمانی، اداری، تجاری و صنعتی، تنظیم صحیح چیلر فقط به آسایش حرارتی محدود نیست و روی هزینه های نگهداری، عمر مفید تجهیزات، مصرف برق و حتی برنامه ریزی مالی پروژه اثر دارد. همان طور که در زمان اجرای تاسیسات، عواملی مانند قیمت آهن، هزینه لوله کشی، شاسی سازی، ساپورت ها و تجهیزات مکانیکی در برآورد نهایی اهمیت دارند، در زمان بهره برداری نیز تنظیم دقیق چیلر می تواند از هزینه های ناگهانی و توقف سیستم جلوگیری کند. در ادامه مقاله، مرحله به مرحله بررسی می کنیم که تنظیم چیلر برای تابستان چگونه انجام می شود، تنظیمات چیلر برای زمستان چه تفاوتی دارد و چه اشتباهاتی باعث افت راندمان یا آسیب به سیستم می شود.

تنظیم چیلر برای تابستان

تنظیم چیلر برای تابستان باید با نگاه به بار سرمایشی واقعی ساختمان انجام شود، نه صرفا بر اساس یک عدد ثابت که از سال قبل در کنترلر باقی مانده است. در فصل گرم، دستگاه باید بتواند دمای آب سرد مورد نیاز فن کویل ها، هواسازها یا تجهیزات فرایندی را تامین کند و هم زمان از کارکرد بیش از حد کمپرسور، افزایش فشار کندانسور و کاهش غیر منطقی دمای اواپراتور جلوگیری شود. در پروژه هایی که از چیلر جذبی استفاده می شود، علاوه بر دمای آب سرد، وضعیت منبع حرارتی، برج خنک کننده، پمپ های آب گرم یا بخار و کیفیت آب نیز اهمیت ویژه دارد؛ زیرا کوچک ترین ضعف در انتقال حرارت می تواند ظرفیت سرمایش را کاهش دهد.

در تابستان، هدف اصلی این است که سیستم در نقطه ای تنظیم شود که هم آسایش حرارتی تامین شود و هم انرژی بیهوده مصرف نشود. بسیاری از اپراتورها برای خنک تر شدن فضا، دمای خروجی آب چیلر را بیش از حد پایین می آورند، اما این کار همیشه نتیجه بهتری ایجاد نمی کند. وقتی دمای آب رفت خیلی پایین تنظیم شود، کمپرسور با بار سنگین تری کار می کند، احتمال یخ زدگی موضعی در اواپراتور بالا می رود و اختلاف دمای رفت و برگشت از محدوده مطلوب خارج می شود. بنابراین تنظیم دمای چیلر برای تابستان باید با بررسی دمای محیط، رطوبت، تعداد افراد حاضر در ساختمان، نوع مبدل های سرمایشی و ظرفیت واقعی دستگاه انجام شود.

تنظیم دمای آب رفت و برگشت

اولین مرحله در تنظیم چیلر برای تابستان، کنترل دمای آب رفت و برگشت است. آب رفت همان آبی است که پس از خنک شدن از چیلر خارج می شود و به سمت فن کویل، هواساز یا مبدل مصرف کننده می رود. آب برگشت نیز آبی است که بعد از جذب گرمای ساختمان به چیلر بر می گردد. اختلاف دمای این دو مسیر، شاخص مهمی برای ارزیابی عملکرد سیستم است. در بسیاری از کاربردهای تهویه مطبوع، دمای آب رفت در محدوده تقریبی 6 تا 8 درجه سانتی گراد و دمای آب برگشت در محدوده حدود 11 تا 13 درجه سانتی گراد تنظیم می شود، اما این اعداد باید با طراحی پروژه، نوع چیلر و شرایط بهره برداری تطبیق داده شوند.

در چیلر تراکمی، کاهش بیش از حد دمای آب رفت معمولا باعث افزایش فشار کاری کمپرسور و مصرف برق بیشتر می شود. اگر اپراتور بدون بررسی بار ساختمان، ست پوینت آب خروجی را روی عدد خیلی پایین قرار دهد، دستگاه برای رسیدن به آن دما زمان بیشتری کار می کند و ممکن است در ساعات اوج گرما وارد چرخه های پی در پی روشن و خاموش شود. از طرف دیگر، اگر دمای آب رفت بیش از حد بالا باشد، فن کویل ها و هواسازها توان کافی برای خنک کردن فضا را نخواهند داشت و کاربران احساس گرمای مداوم خواهند داشت. بنابراین تنظیم دمای آب باید بین دو هدف انجام شود: تامین سرمایش کافی و جلوگیری از تحمیل بار غیر ضروری به دستگاه.

برای کنترل بهتر، باید دمای آب رفت و برگشت در چند بازه زمانی مختلف ثبت شود. فقط یک بار مشاهده عدد روی نمایشگر کافی نیست، زیرا بار حرارتی ساختمان در صبح، ظهر و عصر تغییر می کند. اگر اختلاف دمای آب رفت و برگشت خیلی کم باشد، ممکن است دبی آب بیش از حد بالا، شیرهای کنترلی باز مانده، کویل ها کثیف یا بار واقعی ساختمان کمتر از ظرفیت چیلر باشد. اگر اختلاف دما خیلی زیاد باشد، احتمال کم بودن دبی، گرفتگی صافی ها، ضعف پمپ یا مشکل در توزیع آب وجود دارد. بهترین روش این است که اپراتور دمای رفت، دمای برگشت، آمپر مصرفی، وضعیت کمپرسور و دمای فضا را هم زمان بررسی کند تا تنظیمات صرفا عددی نباشد و با رفتار واقعی سیستم هماهنگ شود.

کنترل فشار کندانسور و اواپراتور

فشار کندانسور و اواپراتور از مهم ترین شاخص های سلامت چیلر در تابستان است. کندانسور وظیفه دفع گرمای جذب شده از ساختمان را بر عهده دارد و اواپراتور جایی است که آب در تماس غیر مستقیم با مبرد خنک می شود. اگر فشار کندانسور بیش از حد بالا برود، کمپرسور باید با انرژی بیشتری کار کند و احتمال فعال شدن آلارم فشار بالا افزایش می یابد. این مشکل در چیلرهای هواخنک معمولا به دلیل کثیف بودن کویل کندانسور، خرابی فن، گردش نامناسب هوا یا دمای محیط بسیار بالا ایجاد می شود. در چیلرهای آب خنک، عملکرد برج خنک کننده، دمای آب کندانسور، رسوب در مبدل و دبی آب کندانسور نقش اصلی دارد.

فشار اواپراتور نیز باید با دمای آب خروجی و نوع مبرد هماهنگ باشد. افت بیش از حد فشار اواپراتور ممکن است نشانه کمبود مبرد، کاهش دبی آب، گرفتگی فیلتر، بسته بودن شیرها یا تنظیم نادرست کنترلر باشد. وقتی فشار اواپراتور خیلی پایین می رود، خطر یخ زدگی آب در مبدل افزایش پیدا می کند و این موضوع می تواند به لوله ها یا صفحات مبدل آسیب جدی وارد کند. از سوی دیگر، فشار غیر عادی در اواپراتور ممکن است نشان دهد که دستگاه نمی تواند به صورت پایدار بار سرمایشی را تحمل کند. به همین دلیل کنترل فشار نباید فقط زمانی انجام شود که آلارم ظاهر می شود؛ بلکه باید بخشی از چک لیست روزانه بهره برداری تابستان باشد.

برای تنظیم درست فشارها، ابتدا باید محدوده مجاز هر دستگاه از دفترچه سازنده یا پلاک فنی آن استخراج شود. هر نوع چیلر و هر نوع مبرد، محدوده کاری مخصوص خود را دارد و نمی توان برای همه سیستم ها یک عدد قطعی اعلام کرد. سپس باید فشارهای مکش و دهش، دمای آب ورودی و خروجی، دمای هوای محیط، دمای آب کندانسور و وضعیت فن ها یا برج خنک کننده بررسی شود. اگر فشار کندانسور بالا است، قبل از دستکاری ست پوینت ها باید مسیر دفع حرارت تمیز و کنترل شود. اگر فشار اواپراتور پایین است، باید جریان آب، صافی، شیرهای تعادل، فلوسوییچ و سطح مبرد بررسی شود. تنظیم صحیح فشار یعنی رساندن سیستم به حالت پایدار، نه فقط پاک کردن خطا از روی کنترلر.

تنظیم سرعت پمپ ها و دبی آب

پمپ ها نقش واسطه بین چیلر و مصرف کننده های سرمایشی را بر عهده دارند. حتی اگر چیلر از نظر کمپرسور، مبرد و کنترلر سالم باشد، دبی نامناسب آب می تواند کل عملکرد سیستم را مختل کند. در تابستان، دبی آب باید به اندازه ای باشد که گرما به خوبی از کویل ها جمع آوری و به اواپراتور منتقل شود. اگر دبی خیلی کم باشد، آب زمان بیشتری در کویل ها می ماند، دمای برگشت بالا می رود و احتمال افت فشار یا یخ زدگی در اواپراتور بیشتر می شود. اگر دبی بیش از حد زیاد باشد، اختلاف دمای رفت و برگشت کاهش پیدا می کند، مصرف برق پمپ ها بالا می رود و کنترل دمای فضا دشوارتر می شود.

در سیستم هایی که از پمپ دور متغیر استفاده می کنند، تنظیم سرعت پمپ باید بر اساس فشار تفاضلی، وضعیت شیرهای دو راهه، تعداد مصرف کننده های فعال و نیاز واقعی ساختمان انجام شود. روشن بودن همه پمپ ها با حداکثر دور در تمام ساعات تابستان معمولا نشانه بهره برداری صحیح نیست. در ساختمان هایی که بار سرمایشی در طول روز تغییر می کند، کنترل دور پمپ می تواند مصرف انرژی را کاهش دهد و از سایش بی مورد تجهیزات جلوگیری کند. البته کم کردن سرعت پمپ بدون توجه به حداقل دبی مجاز چیلر خطرناک است، زیرا بسیاری از دستگاه ها برای محافظت از اواپراتور به حداقل جریان آب نیاز دارند.

برای تنظیم دبی، ابتدا باید صافی ها، شیرها، منبع انبساط، فشار مدار و هواگیری سیستم بررسی شود. وجود هوا در مدار باعث صدای غیر عادی، کاهش انتقال حرارت و خطای فلوسوییچ می شود. سپس فشار ورودی و خروجی پمپ، فشار تفاضلی در نقاط اصلی و دمای رفت و برگشت ثبت می شود. اگر پمپ بیش از اندازه کار می کند اما سرمایش کافی نیست، ممکن است مشکل از تعادل هیدرولیکی، گرفتگی کویل ها یا انتخاب اشتباه مسیر بای پس باشد. اگر پمپ به سرعت خاموش و روشن می شود، کنترلر دور متغیر، سنسور فشار یا منطق فرمان پمپ باید بازبینی شود. تنظیم دبی آب یکی از بخش هایی است که باید با دقت انجام شود، زیرا تغییر آن هم روی مصرف انرژی و هم روی حفاظت مکانیکی چیلر اثر مستقیم دارد.

تنظیمات کنترلر و ترموستات

کنترلر و ترموستات مغز عملیاتی چیلر هستند. ترموستات تنظیم چیلر برای تابستان باید به گونه ای تنظیم شود که دستگاه بر اساس دمای واقعی آب و نیاز واقعی فضا فرمان بگیرد، نه بر اساس عددی که بدون بررسی وارد شده است. در بسیاری از سیستم ها، کنترلر امکان تنظیم ست پوینت دمای آب خروجی، اختلاف دمای روشن و خاموش شدن، محدودیت بار کمپرسور، زمان تاخیر استارت، ترتیب روشن شدن کمپرسورها، کنترل پمپ ها، برنامه زمان بندی و آلارم های حفاظتی را فراهم می کند. اگر این تنظیمات با دمای محیط و کاربری ساختمان هماهنگ نباشد، چیلر یا بیش از حد کار می کند یا نمی تواند آسایش حرارتی کافی ایجاد کند.

یکی از اشتباهات رایج این است که اپراتور برای جبران ضعف سرمایش، فقط عدد ترموستات یا ست پوینت را پایین تر می آورد. در حالی که ضعف سرمایش ممکن است به دلیل کثیفی فیلترها، گرفتگی صافی آب، کمبود مبرد، خرابی سنسور، نقص فن کندانسور یا مشکل در پمپ باشد. کنترلر باید بعد از اطمینان از سلامت تجهیزات تنظیم شود. اگر سنسور دمای آب خروجی خطا داشته باشد، حتی بهترین تنظیمات نیز نتیجه درستی نمی دهد. بنابراین قبل از شروع فصل گرم، کالیبراسیون سنسورها، تست آلارم ها، کنترل زمان بندی روشن و خاموش شدن و بررسی تاریخچه خطاها ضروری است.

در ساختمان های اداری و تجاری، برنامه زمان بندی چیلر اهمیت زیادی دارد. بهتر است دستگاه پیش از شروع ساعت کاری و با فاصله منطقی روشن شود تا آب مدار به دمای مناسب برسد، اما روشن ماندن بی دلیل آن بعد از پایان بهره برداری، فقط مصرف انرژی و استهلاک را بالا می برد. در پروژه هایی که چند چیلر به صورت موازی کار می کنند، کنترلر باید ترتیب کارکرد دستگاه ها را بین آنها تقسیم کند تا یک دستگاه همیشه زیر بار نباشد. همچنین باید اختلاف مجاز بین دمای تنظیم شده و دمای واقعی به شکل منطقی انتخاب شود تا دستگاه دچار سیکل کوتاه نشود. تنظیمات کنترلر زمانی درست است که سیستم آرام، پایدار، قابل پیش بینی و بدون آلارم های تکراری کار کند.

مورد تنظیم	حالت مناسب در تابستان	نشانه تنظیم درست	هشدار مهم
دمای آب رفت چیلر	حدود 6 تا 8 درجه سانتی گراد	فضا به اندازه کافی خنک می شود	تنظیم خیلی پایین، مصرف انرژی و خطر یخ زدگی را بالا می برد
دمای آب برگشت	حدود 11 تا 13 درجه سانتی گراد	اختلاف دمای رفت و برگشت حدود 5 درجه است	اختلاف غیر عادی نشانه مشکل در دبی، پمپ یا کویل ها است
فشار کندانسور	مطابق دفترچه سازنده	دستگاه بدون آلارم فشار بالا کار می کند	کثیفی کندانسور، ضعف فن یا برج خنک کننده فشار را بالا می برد
فشار اواپراتور	مطابق نوع مبرد و طراحی دستگاه	دمای آب خروجی پایدار می ماند	افت فشار می تواند نشانه کمبود مبرد یا کاهش جریان آب باشد
سرعت پمپ ها	بر اساس بار ساختمان و فشار تفاضلی	جریان آب پایدار و بدون صدای غیر عادی است	کم کردن بیش از حد دور پمپ به اواپراتور آسیب می زند
دبی آب مدار	متناسب با ظرفیت چیلر و مصرف کننده ها	سرمایش یکنواخت و اختلاف دمای منطقی ایجاد می شود	دبی کم یا زیاد، راندمان سیستم را کاهش می دهد
ترموستات و کنترلر	تنظیم بر اساس دمای واقعی فضا و آب خروجی	چیلر بدون خاموش و روشن شدن پی در پی کار می کند	پایین آوردن بی دلیل ست پوینت، مشکل سرمایش را حل نمی کند
برنامه زمان بندی	روشن شدن پیش از شروع بهره برداری و خاموشی بعد از پایان کار	مصرف انرژی کنترل می شود	روشن ماندن بی دلیل چیلر باعث استهلاک و هزینه اضافه می شود

مقادیر جدول، حالت عمومی تنظیم چیلر در تابستان را نشان می دهد و تنظیم نهایی باید با توجه به دفترچه سازنده، نوع چیلر، نوع مبرد، ظرفیت دستگاه و شرایط واقعی ساختمان انجام شود.

تنظیم چیلر برای زمستان

تنظیم چیلر برای زمستان با تنظیم تابستانی تفاوت اساسی دارد، زیرا در فصل سرد همیشه هدف تولید سرمایش نیست. در بسیاری از ساختمان ها چیلر در زمستان خاموش یا در حالت آماده به کار قرار می گیرد، اما مدار آب، اواپراتور، پمپ ها، برج خنک کننده، لوله ها و کنترلرها همچنان در معرض سرما، یخ زدگی، خوردگی، افت فشار و توقف طولانی مدت هستند. در پروژه هایی که چیلر به صورت هیت پمپ، بازیافت حرارت یا سرمایش فرایندی کار می کند، حساسیت تنظیمات بیشتر می شود؛ چون دستگاه باید در دمای محیط پایین نیز پایدار و ایمن کار کند.

نحوه تنظیم چیلر برای زمستان باید بر اساس موقعیت جغرافیایی پروژه، حداقل دمای محیط، نوع سیال داخل مدار، محل نصب دستگاه، عایق کاری لوله ها و دستورالعمل سازنده انجام شود. در شهرهای سردسیر، حتی چند ساعت توقف پمپ یا باقی ماندن آب ساکن در مدار می تواند باعث یخ زدگی، ترکیدن مبدل یا آسیب به شیرآلات شود. تنظیمات چیلر برای زمستان باید پیش از شروع سرمای جدی انجام شود، نه زمانی که اولین آلارم یخ زدگی ظاهر شده است. در این فصل، محافظت از تجهیزات، حفظ حداقل گردش آب، کنترل دمای ایمن و فعال بودن مدارهای حفاظتی اولویت اصلی است.

جلوگیری از یخ زدگی در مدار آب

مهم ترین موضوع در زمستان، جلوگیری از یخ زدگی آب داخل مدار است. آب وقتی در لوله، اواپراتور یا کویل ساکن بماند و دمای محیط به محدوده صفر درجه نزدیک شود، می تواند منبسط شود و به اجزای فلزی و مبدل ها فشار وارد کند. این اتفاق گاهی بدون نشانه ظاهری اولیه رخ می دهد و وقتی سیستم دوباره روشن می شود، نشتی، افت فشار یا خرابی مبدل خود را نشان می دهد. به همین دلیل نباید تصور کرد که خاموش بودن چیلر به معنای بی خطر بودن آن در زمستان است. اتفاقا بسیاری از آسیب های پرهزینه در زمان توقف دستگاه رخ می دهد.

برای جلوگیری از یخ زدگی، چند روش اصلی وجود دارد. اگر سیستم قرار نیست در زمستان کار کند و دستورالعمل سازنده اجازه می دهد، می توان مدارهای حساس را تخلیه کرد و آب باقی مانده را از نقاط پایین دست خارج نمود. در مدارهایی که باید پر بمانند، استفاده از محلول ضد یخ مناسب مانند گلیکول با غلظت محاسبه شده رایج است. غلظت ضد یخ نباید حدسی انتخاب شود، زیرا مقدار کم آن محافظت کافی ایجاد نمی کند و مقدار بیش از حد می تواند انتقال حرارت را کاهش دهد و بار پمپ را بالا ببرد. همچنین کیفیت آب، سختی، مواد بازدارنده خوردگی و سازگاری محلول با واشرها و مبدل ها باید کنترل شود.

عایق کاری لوله ها، کنترل سلامت هیترهای کارتر یا هیترهای ضد یخ، بررسی سنسور دمای اواپراتور و تست فلوسوییچ نیز بخش مهمی از آماده سازی زمستانی است. نقاطی از مدار که در فضای باز، موتورخانه سرد، پشت بام یا مسیر باد قرار دارند، بیشترین ریسک یخ زدگی را دارند و باید جداگانه بررسی شوند. اگر سیستم دارای برج خنک کننده است، تشتک، مسیر تخلیه، لوله های رفت و برگشت و شیرهای بیرونی باید از نظر تخلیه یا محافظت در برابر سرما کنترل شوند. اصل مهم این است که هیچ بخشی از مدار آب نباید بدون گردش، بدون عایق و بدون محافظت در معرض دمای یخبندان باقی بماند.

تنظیم حالت کارکرد پمپ سیرکولاسیون

پمپ سیرکولاسیون در زمستان فقط برای انتقال آب به مصرف کننده ها استفاده نمی شود؛ بلکه نقش حفاظتی نیز دارد. گردش آب باعث می شود دمای سیال در مدار یکنواخت تر بماند و احتمال یخ زدگی موضعی کاهش پیدا کند. در برخی سیستم ها، کنترلر چیلر یا تابلو برق طوری تنظیم می شود که اگر دمای آب یا دمای محیط به محدوده خطر نزدیک شد، پمپ به صورت خودکار روشن شود. این کار به ویژه در مدارهایی که تخلیه نشده اند و در معرض سرمای محیط هستند اهمیت دارد. البته روشن کردن پمپ بدون وجود آب کافی، بدون هواگیری یا با صافی مسدود می تواند به خود پمپ آسیب بزند.

تنظیم حالت کارکرد پمپ باید با سناریوی بهره برداری زمستان هماهنگ باشد. اگر چیلر کاملا از مدار خارج شده، ممکن است نیاز باشد پمپ فقط در برنامه های دوره ای کوتاه یا در حالت ضد یخ فعال شود. اگر سیستم بخشی از فرایند صنعتی را خنک می کند، پمپ باید بر اساس نیاز بار فرایندی و حداقل دبی مجاز دستگاه تنظیم شود. در ساختمان هایی که از سیستم مدیریت ساختمان استفاده می کنند، فرمان پمپ باید با سنسورهای دمای محیط، دمای آب، وضعیت شیرها و آلارم های حفاظتی چیلر هماهنگ باشد. تنظیم دستی و بدون منطق حفاظتی، ریسک خطای انسانی را بالا می برد.

در زمان تنظیم پمپ سیرکولاسیون، باید به حداقل دبی چیلر، فشار مدار، وضعیت منبع انبساط و عملکرد فلوسوییچ توجه کرد. فلوسوییچ باید بتواند نبود جریان را تشخیص دهد و از روشن شدن کمپرسور یا ادامه کار دستگاه در شرایط خطرناک جلوگیری کند. اگر پمپ دور متغیر است، حداقل سرعت نباید آنقدر پایین باشد که جریان آب از حد ایمن کمتر شود. همچنین بهتر است پمپ های رزرو به صورت دوره ای تست شوند تا در زمان نیاز واقعی، گیرپاژ یا خرابی الکتریکی نداشته باشند. پمپ سیرکولاسیون در زمستان باید کم کار، اما همیشه آماده و قابل اعتماد باشد.

تنظیم دمای حداقل و حداکثر عملکرد

در زمستان، تعیین حداقل و حداکثر دمای عملکرد اهمیت زیادی دارد. حداقل دما مشخص می کند که سیستم در چه شرایطی باید وارد حالت محافظتی شود، پمپ را روشن کند، هیتر را فعال کند، آلارم بدهد یا اجازه روشن شدن کمپرسور را ندهد. حداکثر دما نیز برای جلوگیری از کارکرد غیر عادی دستگاه، کنترل بار فرایندی یا مدیریت حالت گرمایشی در چیلرهای هیت پمپ اهمیت دارد. این محدوده ها نباید بر اساس حدس تنظیم شوند؛ بلکه باید از دفترچه سازنده، شرایط طراحی و تجربه بهره برداری پروژه استخراج شوند.

اگر حداقل دمای محافظتی خیلی پایین انتخاب شود، ممکن است سیستم دیر واکنش نشان دهد و قبل از فعال شدن آلارم، بخشی از مدار در معرض یخ زدگی قرار گیرد. اگر این مقدار بیش از حد بالا باشد، آلارم های غیر ضروری و روشن شدن های پی در پی پمپ اتفاق می افتد. بنابراین اپراتور باید بین ایمنی و پایداری عملکرد تعادل ایجاد کند. در مناطقی که دمای شبانه به زیر صفر می رسد، تنظیم حداقل دما باید با حاشیه ایمن انجام شود. همچنین باید توجه داشت که دمای سنسور همیشه دقیقا معادل سردترین نقطه مدار نیست؛ ممکن است بخشی از لوله در پشت بام یا کنار دیوار بیرونی سردتر از نقطه اندازه گیری باشد.

برای حداکثر دمای عملکرد نیز باید نوع کاربری بررسی شود. اگر چیلر در زمستان برای سرمایش فرایندی فعال است، افزایش دمای برگشت ممکن است نشان دهنده بالا رفتن بار فرایند یا کاهش ظرفیت دفع حرارت باشد. اگر دستگاه در حالت هیت پمپ کار می کند، دمای آب گرم خروجی باید در محدوده ای باشد که هم نیاز ساختمان را تامین کند و هم به کمپرسور فشار بیش از حد وارد نکند. ثبت دوره ای دماها، بررسی تاریخچه آلارم ها و مقایسه رفتار دستگاه در روزهای سرد و معتدل، کمک می کند حداقل و حداکثر عملکرد دقیق تر تنظیم شود.

فعال سازی حالت های محافظتی سیستم

حالت های محافظتی سیستم باید پیش از شروع زمستان فعال، تست و مستند شوند. این حالت ها شامل حفاظت ضد یخ، آلارم افت جریان آب، آلارم فشار پایین اواپراتور، آلارم فشار بالا، محدودیت دمای محیط، تاخیر زمانی استارت، حفاظت سیکل کوتاه کمپرسور، کنترل هیترها، ثبت خطاها و گاهی فرمان خودکار به پمپ ها یا شیرهای ایزوله است. وجود این قابلیت ها فقط زمانی مفید است که فعال باشند و سنسورهای مرتبط با آنها درست کار کنند. گاهی در زمان تعمیرات، یک آلارم موقتا غیرفعال می شود و بعد از پایان کار دوباره فعال نمی گردد؛ همین موضوع می تواند در زمستان خطرساز شود.

در زمان فعال سازی حالت های محافظتی، باید ترتیب واکنش سیستم مشخص باشد. برای مثال اگر دمای آب به محدوده هشدار رسید، ابتدا پمپ روشن شود، سپس اگر جریان آب تایید نشد آلارم صادر شود و در صورت ادامه شرایط خطرناک، اجازه روشن شدن کمپرسور داده نشود. این منطق باید با تابلو برق، کنترلر اصلی و سیستم مدیریت ساختمان هماهنگ باشد. اگر هر بخش فرمان متفاوتی بدهد، ممکن است پمپ روشن نشود یا دستگاه در حالت خطا باقی بماند. همچنین باید بررسی شود که بعد از قطع و وصل برق، تنظیمات حفاظتی حفظ می شوند و سیستم به حالت ناایمن بر نمی گردد.

اپراتور باید قبل از فصل سرد، یک تست عملیاتی انجام دهد. در این تست، وضعیت سنسورها، فلوسوییچ، هیترها، پمپ رزرو، آلارم های کنترلر، پیام های سیستم مدیریت ساختمان و امکان گزارش گیری بررسی می شود. مستند کردن این تست اهمیت زیادی دارد، زیرا در زمان بروز مشکل می توان فهمید آخرین وضعیت سالم سیستم چه زمانی ثبت شده است. فعال سازی حالت های محافظتی به معنای اعتماد کورکورانه به کنترلر نیست؛ بلکه یعنی سیستم طوری آماده شود که در برابر خطای انسانی، افت دما، قطعی برق، توقف پمپ و تغییرات محیطی تا حد امکان مقاوم باشد.

بخش تنظیمات چیلر در زمستان	اقدام یا حالت پیشنهادی	نشانه تنظیم درست	هشدار مهم
وضعیت کلی چیلر	خاموش، آماده به کار یا فعال بر اساس نوع بهره برداری	دستگاه بدون آلارم و با شرایط ایمن در مدار باقی می ماند	خاموش بودن چیلر به معنی حذف خطر یخ زدگی نیست
جلوگیری از یخ زدگی	تخلیه مدار یا استفاده از ضد یخ مناسب طبق دستورالعمل سازنده	مدار آب در دمای پایین دچار افت فشار، نشتی یا ترکیدگی نمی شود	غلظت اشتباه ضد یخ می تواند محافظت را کم کند یا راندمان را کاهش دهد
عایق کاری لوله ها	بررسی لوله های فضای باز، پشت بام، موتورخانه سرد و مسیر باد	نقاط حساس مدار در برابر سرمای مستقیم محافظت می شوند	لوله بدون عایق در هوای زیر صفر، ریسک یخ زدگی بالایی دارد
پمپ سیرکولاسیون	فعال سازی حالت ضد یخ یا گردش دوره ای آب	آب در مدار ساکن نمی ماند و دمای سیال یکنواخت تر است	روشن شدن پمپ بدون آب کافی یا با صافی مسدود به پمپ آسیب می زند
حداقل دمای عملکرد	تنظیم بر اساس حداقل دمای محیط و دفترچه سازنده	سیستم پیش از رسیدن به محدوده خطر واکنش نشان می دهد	تنظیم خیلی پایین باعث واکنش دیرهنگام و خطر یخ زدگی می شود
حداکثر دمای عملکرد	تنظیم بر اساس حالت سرمایش فرایندی یا هیت پمپ	دمای آب خروجی یا برگشتی از محدوده ایمن خارج نمی شود	دمای بیش از حد می تواند به کمپرسور یا مدار فشار وارد کند
فلوسوییچ و دبی آب	تست جریان آب و حداقل دبی مجاز چیلر	دستگاه بدون خطای جریان و بدون افت ناگهانی فشار کار می کند	کمبود جریان آب می تواند باعث یخ زدگی یا آسیب به اواپراتور شود
هیترها و سنسورها	تست هیتر ضد یخ، هیتر کارتر و سنسورهای دما	حفاظت زمستانی به موقع فعال می شود	سنسور خطادار باعث فرمان اشتباه به کنترلر می شود
حالت های محافظتی	فعال بودن آلارم ضد یخ، افت جریان، فشار پایین و تاخیر استارت	کنترلر در شرایط خطر، پمپ یا آلارم را به موقع فعال می کند	غیر فعال ماندن آلارم ها بعد از تعمیرات می تواند خسارت ساز باشد
ثبت و بازبینی دوره ای	ثبت دما، فشار، وضعیت پمپ، آلارم ها و ضد یخ	تغییرات سیستم قابل پیگیری و کنترل است	نبود گزارش، تشخیص علت خرابی زمستانی را سخت می کند

مقادیر و حالت های بالا عمومی هستند و تنظیم نهایی چیلر در زمستان باید بر اساس نوع چیلر، حداقل دمای منطقه، نوع سیال مدار، محل نصب دستگاه و دستورالعمل سازنده انجام شود.

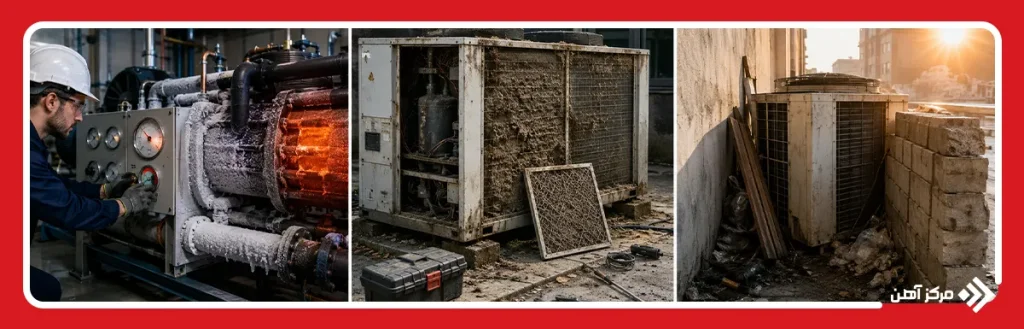

اشتباهات رایج در تنظیم چیلر برای تابستان و زمستان

بسیاری از مشکلات چیلر نه به دلیل ضعف ذاتی دستگاه، بلکه به دلیل تنظیمات اشتباه، سرویس نامنظم یا بی توجهی به شرایط واقعی پروژه ایجاد می شود. چیلر یک تجهیز پویا است و رفتار آن در تابستان، زمستان، بار کامل، بار جزئی، روزهای مرطوب، شب های سرد و زمان توقف طولانی یکسان نیست. بنابراین نمی توان انتظار داشت یک تنظیم ثابت برای همه فصل ها مناسب باشد. اشتباهات رایج معمولا از ساده سازی بیش از حد شروع می شوند؛ یعنی اپراتور فقط دما را تغییر می دهد، اما فشار، دبی، سنسورها، کنترلر، کیفیت آب و شرایط محیطی را بررسی نمی کند.

شناخت این اشتباهات به بهره بردار کمک می کند قبل از بروز خرابی، رفتار دستگاه را اصلاح کند. اگر تنظیمات تابستانه درست نباشد، مصرف برق و استهلاک بالا می رود. اگر تنظیمات زمستانه نادیده گرفته شود، خطر یخ زدگی، نشتی و خرابی مبدل افزایش می یابد. در ادامه سه خطای مهم را بررسی می کنیم که در بسیاری از پروژه ها تکرار می شوند و می توانند هزینه تعمیرات و توقف سیستم را بالا ببرند.

تنظیم نادرست دما و فشار

تنظیم نادرست دما و فشار رایج ترین خطای بهره برداری است. در تابستان، بعضی اپراتورها دمای آب رفت را بیش از حد پایین می آورند تا فضای داخلی سریع تر خنک شود. این کار ممکن است در ظاهر دمای اتاق را کاهش دهد، اما در پشت صحنه باعث افزایش زمان کار کمپرسور، مصرف برق بیشتر، احتمال یخ زدگی اواپراتور و نوسان فشار می شود. در مقابل، بالا بودن بیش از حد دمای آب رفت باعث می شود فن کویل ها و هواسازها توان کافی نداشته باشند و کاربران دائما از گرما شکایت کنند. پس تنظیم دما باید با بررسی دمای واقعی فضا و ظرفیت تجهیزات انجام شود.

در زمستان نیز تنظیم اشتباه حداقل دما می تواند خطرناک باشد. اگر آستانه محافظت ضد یخ پایین انتخاب شود، سیستم دیر واکنش نشان می دهد. اگر خیلی بالا انتخاب شود، آلارم های بی مورد و کارکرد غیر ضروری پمپ رخ می دهد. فشار نیز باید با همان حساسیت کنترل شود. فشار بالای کندانسور، فشار پایین اواپراتور، اختلاف فشار غیر عادی پمپ یا افت فشار مدار آب هر کدام می تواند نشانه یک مشکل جدی باشد. پاک کردن آلارم بدون پیدا کردن علت اصلی، فقط مشکل را پنهان می کند و احتمال خرابی بعدی را افزایش می دهد.

راهکار درست این است که اپراتور برای هر فصل، محدوده مجاز دما و فشار را در یک چک لیست ثبت کند. این چک لیست باید شامل دمای آب رفت، دمای آب برگشت، فشار کندانسور، فشار اواپراتور، دمای محیط، دبی یا فشار تفاضلی پمپ و وضعیت آلارم ها باشد. هر تغییر تنظیمات نیز باید با تاریخ، دلیل و نتیجه ثبت شود. وقتی داده ها ثبت می شوند، تشخیص روندهای غیر عادی آسان تر می شود و تنظیمات از حالت تجربی و سلیقه ای خارج می گردد.

عدم سرویس قبل از تغییر فصل

عدم سرویس قبل از تغییر فصل یکی دیگر از خطاهای مهم است. چیلر قبل از تابستان باید از نظر تمیزی کندانسور، وضعیت فن ها، سطح مبرد، عملکرد پمپ ها، سلامت صافی ها، کنترل نشتی، وضعیت برق، کالیبراسیون سنسورها و کارکرد کنترلر بررسی شود. اگر این سرویس انجام نشود، اپراتور در شروع روزهای گرم با دستگاهی روبرو می شود که شاید روشن شود، اما توان واقعی خود را ارائه نمی دهد. در چنین شرایطی معمولا تلاش می شود با کاهش ست پوینت دما مشکل جبران شود، در حالی که ریشه مشکل ممکن است رسوب، کثیفی، کمبود جریان هوا یا خطای سنسور باشد.

قبل از زمستان نیز سرویس اهمیت دو چندان دارد. تخلیه یا محافظت مدار آب، بررسی ضد یخ، تست هیترها، عایق کاری نقاط سرد، کنترل فلوسوییچ، تست پمپ سیرکولاسیون و اطمینان از فعال بودن آلارم ها باید پیش از رسیدن سرمای شدید انجام شود. بسیاری از آسیب های زمستانی زمانی رخ می دهند که دستگاه چند هفته خاموش بوده و کسی وضعیت آب داخل مدار را بررسی نکرده است. توقف طولانی مدت همچنین می تواند باعث گیر کردن شیرها، خشک شدن آب بندها یا خرابی تدریجی قطعات الکتریکی شود.

سرویس فصلی باید برنامه مند باشد. بهتر است یک سرویس پیش از فصل گرم و یک سرویس پیش از فصل سرد تعریف شود و نتیجه آن در فرم مخصوص ثبت گردد. این فرم باید فقط شامل تیک زدن چند گزینه نباشد، بلکه مقادیر واقعی دما، فشار، آمپر، وضعیت پمپ، آلارم ها و اقدامات اصلاحی در آن نوشته شود. وقتی سرویس قبل از تغییر فصل جدی گرفته می شود، تنظیمات چیلر برای تابستان و زمستان با اطمینان بیشتری انجام می شود و احتمال تصمیم های عجولانه در زمان بحران کاهش پیدا می کند.

نادیده گرفتن شرایط محیطی پروژه

نادیده گرفتن شرایط محیطی پروژه باعث می شود حتی تنظیمات ظاهرا درست هم نتیجه مطلوب ندهد. چیلری که روی پشت بام یک ساختمان در شهر گرم و خشک نصب شده، با چیلری که در موتورخانه نیمه باز یک شهر سردسیر قرار دارد، رفتار یکسانی ندارد. دمای محیط، رطوبت، ارتفاع از سطح دریا، مسیر باد، تابش مستقیم خورشید، آلودگی هوا، گرد و غبار، کیفیت آب، نوع کاربری ساختمان و ساعت های اوج مصرف، همگی روی تنظیمات اثر دارند. بنابراین استفاده از یک نسخه ثابت برای همه پروژه ها از نظر فنی قابل قبول نیست.

در تابستان، چیلرهای هواخنک در محیط های بسیار گرم ممکن است با افزایش دمای کندانسور و افت راندمان روبرو شوند. اگر اطراف دستگاه فضای کافی برای گردش هوا نداشته باشد یا هوای گرم خروجی دوباره وارد کندانسور شود، فشار بالا می رود و کنترلر به دستگاه فشار کمتری اجازه می دهد. در چیلرهای آب خنک نیز کیفیت عملکرد برج خنک کننده، سختی آب و رسوب در کندانسور بسیار مهم است. در چنین شرایطی صرفا تغییر ترموستات نمی تواند مشکل را حل کند و باید شرایط نصب و نگهداری بررسی شود.

در زمستان، محل عبور لوله ها و قرارگیری تجهیزات تعیین کننده است. لوله ای که از فضای باز عبور می کند، زودتر از لوله داخل موتورخانه یخ می زند. دستگاهی که در معرض باد سرد قرار دارد، به محافظت بیشتری نیاز دارد. پروژه ای که در شب ها تعطیل است و گرمای داخلی ندارد، با ساختمانی که شبانه روز فعال است متفاوت خواهد بود. بنابراین تنظیمات باید با نقشه واقعی لوله کشی، محل نصب سنسورها، برنامه بهره برداری و اقلیم منطقه هماهنگ شود. وقتی شرایط محیطی پروژه دیده شود، چیلر نه فقط روشن می ماند، بلکه ایمن، اقتصادی و پایدار کار می کند.
