چیلر تراکمی چیست؟ انواع، کاربردها و نحوه عملکرد

چیلر تراکمی یکی از مهم ترین تجهیزات سرمایشی در صنعت تهویه مطبوع است که در ساختمان ها، مراکز تجاری و واحدهای صنعتی کاربرد گسترده ای دارد. این سیستم با استفاده از فرآیند تبرید، گرمای محیط را جذب کرده و شرایط مطلوبی برای سرمایش ایجاد می کند. امروزه با افزایش نیاز به سیستم های سرمایشی کارآمد، استفاده از چیلرهای تراکمی در پروژه های مختلف به شکل چشمگیری افزایش یافته است. انتخاب و اجرای این تجهیزات به عوامل مختلفی از جمله ظرفیت مورد نیاز، شرایط پروژه و هزینه های اجرایی بستگی دارد. برای مثال در پروژه های بزرگ، نوسانات قیمت آهن و سایر تجهیزات مورد استفاده می تواند بر هزینه نهایی سیستم سرمایشی تاثیرگذار باشد. در این مقاله به بررسی کامل چیلر تراکمی، نحوه کارکرد، انواع مدل های هوا خنک و آب خنک، کاربردها و عوامل موثر بر قیمت آن می پردازیم.

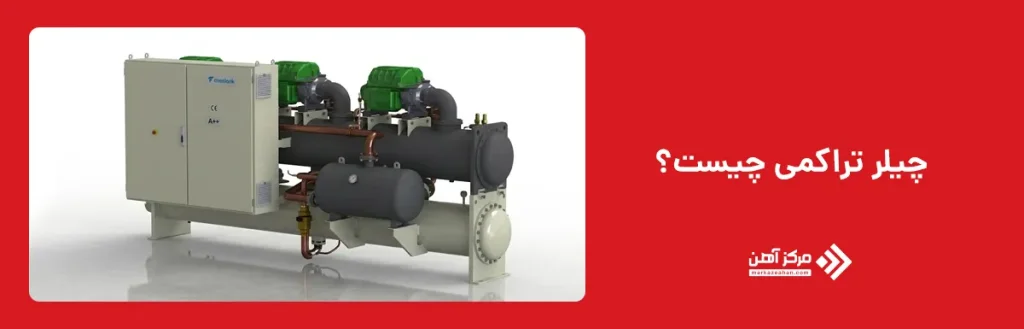

چیلر تراکمی چیست؟

در پاسخ به این سوال که چیلر تراکمی چیست باید گفت این دستگاه یکی از پرکاربردترین سیستم های سرمایشی است که با استفاده از سیکل تبرید تراکمی، گرما را از یک محیط جذب کرده و به محیط دیگری منتقل می کند. بسیاری از افراد هنگام بررسی سیستم های تهویه ابتدا به دنبال این هستند که چیلر چیست و چه تفاوتی با سایر تجهیزات سرمایشی دارد. چیلر تراکمی از طریق فشرده سازی مبرد و گردش آن در یک مدار بسته، آب سرد مورد نیاز برای خنک سازی ساختمان ها و فرآیندهای صنعتی را تامین می کند. راندمان مناسب، تنوع ظرفیت و قابلیت استفاده در شرایط مختلف باعث شده است این سیستم به یکی از محبوب ترین گزینه ها برای ساختمان های اداری، هتل ها، مراکز خرید، بیمارستان ها و کارخانه ها تبدیل شود.

اجزای چیلر تراکمی

برای درک بهتر عملکرد این سیستم، ابتدا باید با اجزای چیلر تراکمی آشنا شویم. هر چیلر از چند بخش اصلی تشکیل شده است که به صورت هماهنگ با یکدیگر کار می کنند تا فرآیند تولید سرما انجام شود. مهم ترین بخش این سیستم کمپرسور است که وظیفه فشرده سازی گاز مبرد را بر عهده دارد. کمپرسور در واقع قلب سیستم محسوب می شود و نقش مستقیمی در راندمان و مصرف انرژی دستگاه دارد. بخش مهم دیگر اواپراتور است که در آن گرمای آب جذب شده و آب سرد مورد نیاز تولید می شود. کندانسور نیز گرمای جذب شده را به محیط اطراف منتقل می کند. علاوه بر این موارد، شیر انبساط، تابلو برق، سنسورها و تجهیزات کنترلی نیز از اجزای مهم این سیستم هستند. هنگام مقایسه فناوری های مختلف سرمایشی معمولا نام چیلر جذبی نیز مطرح می شود. تفاوت اصلی این دو سیستم در نحوه تولید سرما است؛ چیلر تراکمی از انرژی الکتریکی و کمپرسور استفاده می کند، در حالی که چیلر جذبی بر پایه انرژی حرارتی فعالیت می کند.

در کنار قطعات اصلی، مجموعه ای از تجهیزات چیلر تراکمی نیز برای افزایش ایمنی، کنترل عملکرد و بهبود راندمان مورد استفاده قرار می گیرند. فیلتر درایر، سایت گلس، مخازن ذخیره مبرد، پمپ ها، برج خنک کننده در مدل های آب خنک و انواع کنترلرهای هوشمند از جمله این تجهیزات هستند. شناخت دقیق این قطعات برای متخصصانی که در حوزه آموزش چیلر تراکمی فعالیت می کنند اهمیت زیادی دارد. هر یک از این اجزا وظیفه مشخصی بر عهده دارند و خرابی هر کدام می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد. به همین دلیل سرویس های دوره ای و نگهداری منظم نقش مهمی در افزایش عمر مفید دستگاه دارند. هرچه کیفیت قطعات به کار رفته بالاتر باشد، راندمان سرمایشی بیشتر شده و هزینه های تعمیر و نگهداری در بلندمدت کاهش پیدا می کند. به همین علت هنگام انتخاب یا خرید یک سیستم سرمایشی باید علاوه بر ظرفیت، به کیفیت ساخت و نوع قطعات استفاده شده نیز توجه ویژه داشت.

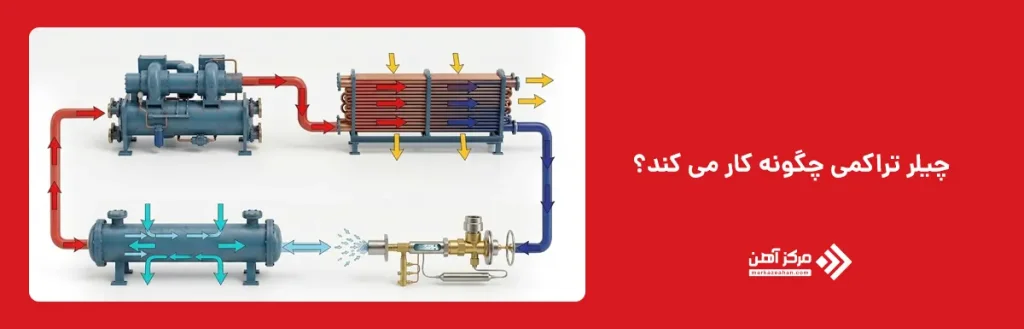

چیلر تراکمی چگونه کار می کند؟

برای درک بهتر اینکه چیلر تراکمی چگونه کار میکند باید با سیکل تبرید تراکمی آشنا شویم. این سیکل شامل چهار مرحله اصلی فشرده سازی، تقطیر، انبساط و تبخیر است. در ابتدای فرآیند، کمپرسور گاز مبرد را از اواپراتور دریافت کرده و آن را با فشار و دمای بالا فشرده می کند. سپس مبرد وارد کندانسور می شود و گرمای خود را به محیط اطراف انتقال می دهد. در این مرحله مبرد از حالت گاز به مایع تبدیل می شود. پس از آن، مایع مبرد از شیر انبساط عبور می کند و فشار آن به شدت کاهش می یابد. کاهش فشار باعث افت دمای مبرد شده و شرایط لازم برای جذب گرما فراهم می شود. در نهایت مبرد وارد اواپراتور شده و با جذب گرمای آب یا سیال در گردش، فرآیند سرمایش را انجام می دهد. این چرخه به صورت مداوم تکرار می شود تا دمای مورد نیاز تامین گردد.

طرز کار چیلر تراکمی به گونه ای طراحی شده است که بتواند در ظرفیت های مختلف و برای کاربردهای متنوع مورد استفاده قرار گیرد. در ساختمان های اداری و تجاری، آب سرد تولید شده توسط چیلر به فن کویل ها یا هواسازها منتقل می شود و از طریق آن ها دمای محیط کاهش پیدا می کند. در صنایع نیز از این آب سرد برای خنک کردن ماشین آلات، خطوط تولید و تجهیزات حساس استفاده می شود. سیستم های کنترلی پیشرفته امروزی قادر هستند عملکرد دستگاه را بر اساس بار سرمایشی تنظیم کنند و از مصرف بی رویه انرژی جلوگیری نمایند. این موضوع باعث افزایش راندمان و کاهش هزینه های بهره برداری می شود.

در مدل های آب خنک، فرآیند دفع گرما با کمک آب و برج خنک کننده انجام می شود. طرز کار چیلر تراکمی آب خنک به این صورت است که گرمای جذب شده در کندانسور به آب منتقل شده و سپس این آب وارد برج خنک کننده می شود تا حرارت خود را به محیط بدهد. به همین دلیل راندمان این مدل ها معمولا در ظرفیت های بالا بیشتر از نمونه های هوا خنک است. البته استفاده از آن ها نیازمند تامین آب مناسب و فضای کافی برای نصب تجهیزات جانبی است. در مقابل، مدل های هوا خنک گرما را مستقیما از طریق جریان هوا دفع می کنند و ساختار ساده تری دارند. انتخاب هر یک از این سیستم ها به شرایط پروژه، بودجه و نیاز سرمایشی بستگی دارد.

نکته مهم این است که عملکرد صحیح چیلر به کیفیت نگهداری و سرویس دوره ای آن وابسته است. تمیز بودن کندانسور، کنترل سطح مبرد، بررسی عملکرد کمپرسور و تنظیم صحیح تجهیزات کنترلی می تواند تاثیر مستقیمی بر راندمان دستگاه داشته باشد. در صورتی که نگهداری به درستی انجام شود، چیلر می تواند سال ها با کمترین افت عملکرد به فعالیت خود ادامه دهد و سرمایش پایدار و مطمئنی را در اختیار مصرف کنندگان قرار دهد.

انواع چیلر تراکمی

انواع چیلر تراکمی را می توان بر اساس معیارهای مختلفی دسته بندی کرد. رایج ترین دسته بندی بر اساس نوع کندانسور و نوع کمپرسور انجام می شود. هر یک از این دسته بندی ها ویژگی ها، مزایا و کاربردهای متفاوتی دارند و انتخاب مناسب آن ها به شرایط پروژه، ظرفیت مورد نیاز و بودجه بستگی دارد. در صنعت تهویه مطبوع، شناخت انواع چیلر تراکمی اهمیت زیادی دارد؛ زیرا نوع تجهیزات انتخاب شده می تواند بر راندمان انرژی، هزینه نگهداری، طول عمر دستگاه و کیفیت سرمایش تاثیر مستقیم داشته باشد. به همین دلیل مهندسان تاسیسات پیش از انتخاب نهایی، شرایط پروژه را به دقت بررسی می کنند تا بهترین گزینه را انتخاب نمایند.

معیار دسته بندی	نوع چیلر	ویژگی اصلی	کاربرد رایج
نوع کمپرسور	پیستونی	ساختار ساده و هزینه اولیه مناسب	پروژه های کوچک و متوسط
نوع کمپرسور	اسکرال	صدای کم و راندمان مناسب	ساختمان های مسکونی و اداری
نوع کمپرسور	اسکرو	عملکرد پایدار در ظرفیت های متوسط و بالا	پروژه های تجاری و صنعتی
نوع کمپرسور	سانتریفیوژ	راندمان بالا در ظرفیت های بسیار زیاد	فرودگاه ها، پالایشگاه ها و مجتمع های بزرگ
نوع کندانسور	هوا خنک	عدم نیاز به برج خنک کننده	ساختمان های مسکونی، اداری و تجاری
نوع کندانسور	آب خنک	راندمان بالا و مناسب ظرفیت های زیاد	صنایع، هتل ها و ساختمان های بزرگ

انواع چیلر تراکمی بر اساس نوع کمپرسور

چیلر های تراکمی از نظر نوع کمپرسور معمولا به چهار گروه اصلی تقسیم می شوند. نوع کمپرسور نقش مهمی در ظرفیت سرمایشی، مصرف انرژی، میزان صدا و قیمت چیلر تراکمی دارد. هر کدام از این کمپرسورها برای کاربردهای خاصی طراحی شده اند و در پروژه های مختلف مورد استفاده قرار می گیرند.

چیلر تراکمی پیستونی

در این نوع چیلر از کمپرسور رفت و برگشتی یا پیستونی استفاده می شود. کمپرسور پیستونی با حرکت رفت و برگشت پیستون، مبرد را متراکم می کند. این مدل ساختار ساده ای دارد و معمولا در ظرفیت های پایین تا متوسط مورد استفاده قرار می گیرد. هزینه اولیه مناسب و تعمیرات نسبتا آسان از مهم ترین مزایای آن است.

چیلر تراکمی اسکرال

چیلرهای اسکرال از کمپرسورهای حلزونی شکل استفاده می کنند. این کمپرسورها صدای کمی تولید می کنند و راندمان مناسبی دارند. به همین دلیل در ساختمان های مسکونی، اداری و تجاری کوچک و متوسط کاربرد فراوانی دارند. بسیاری از پروژه های جدید از این فناوری برای افزایش بهره وری انرژی استفاده می کنند.

چیلر تراکمی اسکرو

چیلر اسکرو یکی از پرکاربردترین انواع چیلر تراکمی در پروژه های صنعتی و تجاری محسوب می شود. در این مدل از دو روتور مارپیچی برای فشرده سازی مبرد استفاده می شود. ظرفیت مناسب، عملکرد پایدار و طول عمر بالا باعث شده است این نوع کمپرسور در بسیاری از پروژه های بزرگ مورد استفاده قرار گیرد.

چیلر تراکمی سانتریفیوژ

چیلر سانتریفیوژ از کمپرسور گریز از مرکز استفاده می کند و معمولا برای ظرفیت های بسیار بالا طراحی می شود. این نوع چیلر در فرودگاه ها، مجتمع های تجاری بزرگ، پالایشگاه ها و کارخانه های بزرگ کاربرد دارد. راندمان بالا در ظرفیت های زیاد مهم ترین ویژگی این مدل محسوب می شود.

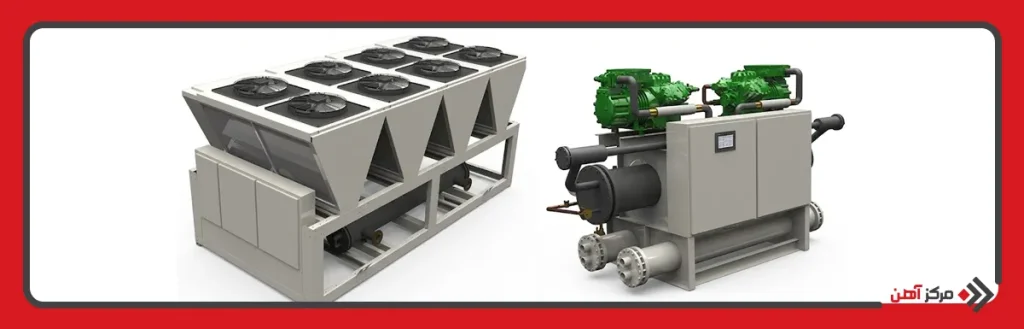

انواع چیلر تراکمی بر اساس نوع کندانسور

دسته بندی دیگری که در بازار بسیار رایج است، تقسیم بندی بر اساس نوع کندانسور است. در این روش، چیلرها به دو گروه اصلی چیلر هوا خنک و چیلر تراکمی آب خنک تقسیم می شوند. تفاوت اصلی این دو مدل در نحوه دفع حرارت کندانسور است.

چیلر هوا خنک (هوا خنک)

چیلر هوا خنک یکی از پرکاربردترین انواع چیلر در ساختمان های مسکونی، اداری و تجاری است. در این مدل، گرمای جذب شده توسط مبرد از طریق کندانسور و با کمک فن ها به هوای محیط منتقل می شود. به همین دلیل نیازی به برج خنک کننده وجود ندارد. سادگی نصب و نگهداری از مهم ترین مزایای این نوع چیلر محسوب می شود.

یکی دیگر از مزایای مهم این مدل، کاهش هزینه های اولیه اجرای پروژه است. حذف برج خنک کننده و تجهیزات جانبی باعث می شود فرآیند نصب ساده تر و سریع تر انجام شود. به همین دلیل بسیاری از کارفرمایان به دنبال خرید چیلر تراکمی هوا خنک هستند.

البته این مدل در مناطق بسیار گرم ممکن است راندمان پایین تری داشته باشد، زیرا عملکرد آن به دمای هوای محیط وابسته است. با این حال پیشرفت فناوری باعث شده این اختلاف تا حد زیادی کاهش پیدا کند. در بسیاری از پروژه ها این مدل به عنوان یکی از گزینه های مناسب برای انتخاب بهترین چیلر تراکمی در نظر گرفته می شود.

چیلر آب خنک (آب خنک)

چیلر تراکمی آب خنک یکی دیگر از انواع پرکاربرد سیستم های سرمایشی است که در پروژه های بزرگ صنعتی و تجاری استفاده می شود. در این مدل، گرمای مبرد از طریق آب در گردش جذب شده و سپس توسط برج خنک کننده دفع می شود. این سیستم در ظرفیت های بالا راندمان بسیار خوبی دارد، زیرا آب توانایی بیشتری برای انتقال حرارت نسبت به هوا دارد. به همین دلیل در ساختمان های بزرگ، هتل ها و کارخانه ها استفاده از آن بسیار رایج است. با این حال نیاز به برج خنک کننده، مصرف آب و هزینه نگهداری بیشتر از جمله محدودیت های این سیستم است. در عین حال در پروژه های بزرگ، همچنان یکی از بهترین گزینه ها از نظر فنی محسوب می شود.

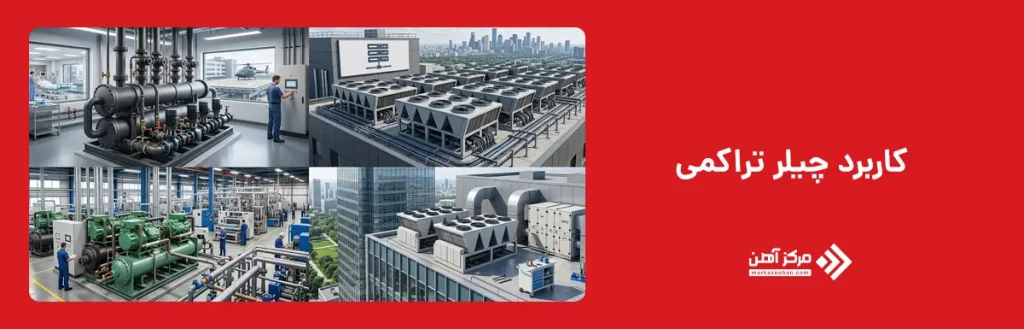

کاربرد چیلر تراکمی

امروزه چیلر تراکمی در طیف گسترده ای از پروژه های ساختمانی و صنعتی مورد استفاده قرار می گیرد. توانایی تولید آب سرد با دمای پایدار باعث شده این تجهیزات به یکی از مهم ترین بخش های سیستم های تهویه مطبوع تبدیل شوند. در ساختمان های مسکونی بزرگ، برج ها، مجتمع های تجاری، هتل ها، بیمارستان ها و مراکز آموزشی از چیلر برای تامین سرمایش فضاهای داخلی استفاده می شود. آب سرد تولید شده توسط دستگاه به فن کویل ها یا هواسازها منتقل شده و از طریق آن ها هوای مطبوع در محیط توزیع می شود. این روش نسبت به بسیاری از سیستم های سنتی راندمان بالاتری دارد و امکان کنترل بهتر دمای بخش های مختلف ساختمان را فراهم می کند.

کاربرد این دستگاه تنها به ساختمان ها محدود نمی شود. در صنایع مختلف نیز چیلر نقش بسیار مهمی در فرآیندهای تولید ایفا می کند. بسیاری از ماشین آلات صنعتی هنگام کار گرمای زیادی تولید می کنند و در صورت کنترل نشدن دما، کیفیت محصول یا عملکرد تجهیزات کاهش می یابد. به همین دلیل در صنایع پلاستیک، داروسازی، غذایی، شیمیایی، نساجی و فلزی از چیلر برای خنک کردن تجهیزات و خطوط تولید استفاده می شود. در کارخانه های تولید قطعات پلاستیکی، دستگاه های تزریق پلاستیک به آب سرد نیاز دارند تا محصولات با کیفیت مناسب تولید شوند. همچنین در صنایع غذایی برای حفظ کیفیت مواد اولیه و محصولات نهایی از سیستم های سرمایشی پیشرفته استفاده می شود.

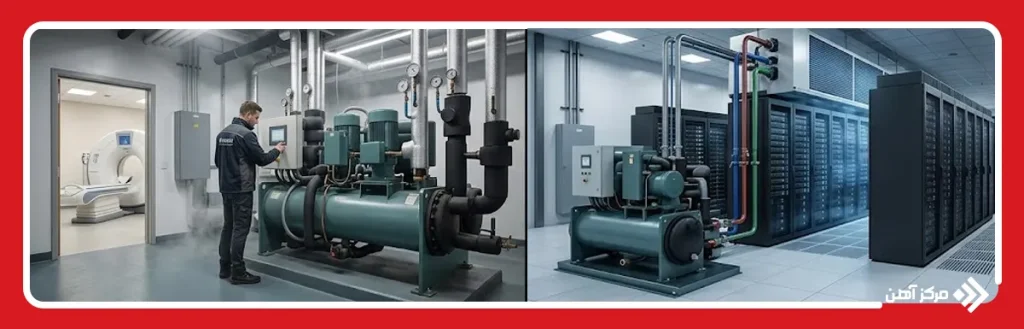

یکی دیگر از کاربردهای مهم چیلر در مراکز داده و اتاق های سرور است. تجهیزات الکترونیکی حساس هنگام فعالیت گرمای زیادی تولید می کنند و افزایش دما می تواند باعث اختلال در عملکرد آن ها شود. استفاده از چیلر امکان حفظ دمای مناسب و جلوگیری از آسیب به تجهیزات را فراهم می کند. در بیمارستان ها نیز این سیستم علاوه بر تامین آسایش حرارتی، در برخی بخش های تخصصی برای خنک سازی تجهیزات پزشکی کاربرد دارد.

در سال های اخیر با افزایش توجه به بهره وری انرژی، استفاده از چیلرهای مدرن با سیستم های کنترل هوشمند گسترش یافته است. این تجهیزات می توانند متناسب با بار سرمایشی واقعی ساختمان یا کارخانه فعالیت کنند و از هدررفت انرژی جلوگیری نمایند. به همین دلیل بسیاری از مدیران پروژه ها هنگام انتخاب سیستم سرمایشی، چیلر را به عنوان یک راهکار بلندمدت و اقتصادی در نظر می گیرند. تنوع ظرفیت، قابلیت استفاده در پروژه های مختلف و امکان تامین سرمایش پایدار باعث شده است که این تجهیزات همچنان یکی از مهم ترین گزینه ها در صنعت تهویه مطبوع باشند.

عوامل موثر بر قیمت چیلر تراکمی

قیمت چیلر تراکمی به عوامل مختلفی مانند ظرفیت سرمایشی، نوع دستگاه و تجهیزات به کار رفته بستگی دارد و نمی توان برای همه پروژه ها قیمت ثابتی تعیین کرد. هرچه ظرفیت چیلر بیشتر باشد، ابعاد تجهیزات و توان کمپرسور افزایش یافته و هزینه نهایی نیز بیشتر می شود. همچنین تفاوت میان مدل های هوا خنک و آب خنک می تواند تاثیر قابل توجهی بر هزینه خرید و نصب داشته باشد.

علاوه بر ظرفیت و نوع چیلر، نوع کمپرسور، کیفیت قطعات، تجهیزات کنترلی و شرایط نصب نیز در قیمت نهایی موثر هستند. برخی پروژه ها به زیرساخت ها و تجهیزات جانبی بیشتری نیاز دارند که هزینه اجرا را افزایش می دهد. همچنین عواملی مانند نرخ ارز، هزینه حمل و نقل و نوسانات بازار قطعات می توانند باعث تغییر قیمت چیلر تراکمی شوند.

جدول زیر مهم ترین عوامل موثر بر قیمت را نشان می دهد:

عامل	میزان تاثیر بر قیمت
ظرفیت سرمایشی	بسیار زیاد
نوع چیلر (هوا خنک یا آب خنک)	زیاد
نوع کمپرسور	زیاد
برند قطعات	زیاد
تجهیزات کنترلی و هوشمندسازی	متوسط تا زیاد
شرایط نصب پروژه	متوسط
نوسانات بازار و ارز	متغیر

بنابراین هنگام بررسی هزینه ها نباید تنها به قیمت اولیه دستگاه توجه کرد. راندمان انرژی، هزینه نگهداری، عمر مفید تجهیزات و میزان مصرف برق نیز باید در محاسبات اقتصادی لحاظ شوند. در بسیاری از موارد پرداخت هزینه بیشتر برای یک دستگاه باکیفیت می تواند در بلندمدت باعث کاهش هزینه های بهره برداری و تعمیرات شود.

چیلر تراکمی یکی از پرکاربردترین سیستم های سرمایشی است که برای تامین آب سرد در ساختمان ها و صنایع مختلف استفاده می شود. شناخت اجزای چیلر تراکمی و نحوه عملکرد آن به انتخاب مناسب تر این تجهیزات کمک می کند. امروزه انواع چیلر تراکمی در مدل های هوا خنک و آب خنک و با ظرفیت های مختلف تولید می شوند. انتخاب صحیح دستگاه می تواند علاوه بر تامین سرمایش پایدار، مصرف انرژی و هزینه های نگهداری را کاهش دهد. بررسی نیاز پروژه و توجه به کیفیت قطعات و ظرفیت دستگاه، نقش مهمی در بهره برداری بهینه و طولانی مدت از این سیستم دارد.
