پل حرارتی یکی از مهم ترین عوامل اتلاف انرژی در ساختمان هاست که در اثر وجود نقاطی با مقاومت حرارتی کمتر در پوسته ی ساختمان ایجاد می شود. در این نقاط، حرارت به صورت متمرکز از داخل به خارج (یا بالعکس) منتقل می شود و تعادل دمایی محیط را برهم می زند. بر اساس مبحث ۱۹ مقررات ملی ساختمان، کنترل و حذف پل حرارتی از الزامات طراحی بهینه انرژی است. وجود پل های حرارتی علاوه بر افزایش مصرف سوخت، باعث کاهش عمر مفید مصالح، تشکیل رطوبت و در نهایت ایجاد کپک و قارچ در جداره های داخلی می شود.
همچنین در مراحل طراحی و انتخاب مصالح، توجه به عواملی مانند قیمت آهن و نوع مصالح فلزی نقش مهمی در تصمیم گیری نهایی برای کاهش اثر پل حرارتی دارد. در مبحث ۱۹ مقررات ملی ساختمان، تعریف پل حرارتی به عنوان نقطه ای از پوسته ساختمان که موجب انتقال غیرضروری حرارت می شود بیان شده است. منظور از پل حرارتی چیست؟ این پدیده در واقع ناحیه ای است که مقاومت حرارتی کمتری نسبت به بخش های مجاور دارد و باعث می شود گرما به راحتی از آن عبور کند.
به همین دلیل، «پل حرارتی ساختمان» یکی از شاخص های مهم در تحلیل عملکرد حرارتی ساختمان به شمار می رود. با طراحی صحیح جزئیات ساختمانی، استفاده از عایق های حرارتی پیوسته و مواد با ضریب انتقال حرارت پایین می توان از تشکیل پل های حرارتی جلوگیری کرد. در ادامه با تعریف دقیق تر پل حرارتی، انواع آن، محل های رایج تشکیل، اثرات منفی، روش های حذف و محاسبه ی اثر آن آشنا خواهیم شد تا راهکارهای علمی برای حذف پل حرارتی در ساختمان ها را بررسی کنیم.
پل حرارتی ناحیه ای در ساختمان است که در آن، جریان حرارت با سرعت بیشتری نسبت به سایر بخش ها عبور می کند. این پدیده به دلیل تفاوت در جنس مصالح یا قطع شدن لایه عایق حرارتی به وجود می آید. به بیان ساده تر، وقتی مقاومت حرارتی بخشی از دیوار، سقف یا کف کاهش یابد، آن قسمت مانند “پل” عمل می کند و حرارت را از داخل به بیرون منتقل می کند. در تعریف پل حرارتی در مبحث ۱۹ مقررات ملی ساختمان، این پدیده به عنوان یک مسیر ناخواسته انتقال انرژی معرفی شده که موجب افزایش تلفات حرارتی و افت کارایی عایق ها می شود.
به عنوان مثال، اتصال تیرآهن به دیوار خارجی یا عبور تیر بتنی از پوسته ساختمان می تواند موجب بروز پل حرارتی شود. برای کنترل آن، طراح باید پیوستگی عایق را در تمام اجزای سازه حفظ کند. حذف پل حرارتی علاوه بر صرفه جویی انرژی، باعث افزایش آسایش حرارتی ساکنان نیز می شود. گاهی در بخش هایی نظیر «پل حرارتی در کف روی خاک» نیز میزان قابل توجهی از انرژی از طریق تماس مستقیم کف با زمین هدر می رود که باید در طراحی لحاظ شود.
پل حرارتی در ساختمان چیست؟ پل های حرارتی بخش مهمی از تحلیل انرژی ساختمان محسوب می شوند و شناخت دقیق آن ها به بهینه سازی طراحی کمک می کند. هر نوع پل حرارتی رفتار خاصی در انتقال انرژی دارد و باید به صورت جداگانه تحلیل شود. این پدیده بر کارایی عایق ها، دمای سطح داخلی و میزان آسایش حرارتی اثر مستقیم دارد. به همین دلیل در مبحث ۱۹ مقررات ملی ساختمان، طبقه بندی دقیق آن برای محاسبه تلفات حرارتی الزامی است. انواع پل حرارتی در ساختمان بر اساس شکل و محل وقوع به چند نوع تقسیم می شوند:
نوع پل حرارتی | محل وقوع | تأثیر بر اتلاف انرژی | توضیحات |
|---|---|---|---|
خطی | در محل اتصال دیوار و سقف یا قاب پنجره | زیاد | طولانی ترین مسیر انتقال حرارت در ساختمان هاست. |
نقطه ای | در اتصالات فلزی، پیچ ها و بست ها | متوسط | در نقاط محدود ولی با اثر محسوس رخ می دهد. |
سطحی | در دیوارهای بتنی یا سقف های بدون عایق | بسیار زیاد | کل سطح دیوار را تحت تأثیر قرار می دهد. |

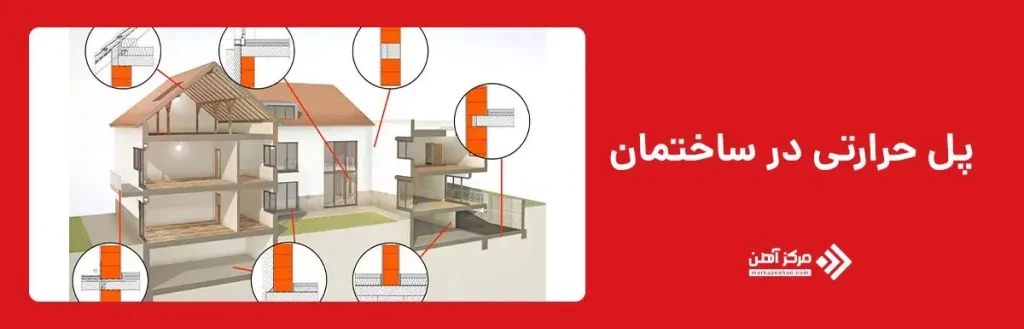

در ساختمان ها، برخی نقاط به طور ذاتی استعداد بالایی در ایجاد پل حرارتی دارند. این نقاط معمولاً محل تلاقی اجزای مختلف سازه هستند که در آن ها انتقال حرارت با شدت بیشتری رخ می دهد. شناخت این محل ها به مهندسان کمک می کند تا با طراحی دقیق، از بروز مشکلات حرارتی و رطوبتی جلوگیری کنند. همچنین آگاهی از این نواحی، اجرای درست عایق کاری را تضمین می کند. در ادامه به متداول ترین نقاط شکل گیری پل حرارتی ساختمان اشاره می شود:
اثر پل حرارتی در عملکرد انرژی ساختمان بسیار قابل توجه است. وجود پل های حرارتی در ساختمان پیامدهای متعددی دارد. نخست، باعث افزایش قابل توجه مصرف انرژی برای گرمایش یا سرمایش می شود. دوم، کاهش دمای سطح داخلی دیوار در اثر آن می تواند موجب تقطیر بخار آب و ایجاد رطوبت شود. این رطوبت، در بلندمدت موجب رشد کپک، آسیب به رنگ و گچ و تخریب سازه می گردد. از نظر اقتصادی نیز، پل حرارتی منجر به افزایش هزینه های سوخت و کاهش عمر تجهیزات گرمایشی می شود. در ساختمان هایی که در مناطق سردسیر واقع اند، این پدیده حتی می تواند باعث یخ زدگی بخش هایی از دیوار شود. بنابراین حذف پل های حرارتی برای دستیابی به ساختمان پایدار، بهینه و با آسایش حرارتی مطلوب ضروری است.
برای کاهش اثر پل حرارتی در ساختمان، باید از ترکیب راهکارهای طراحی، مصالح مناسب و اجرای دقیق استفاده کرد. هرچند حذف کامل آن دشوار است، اما با رعایت جزئیات فنی می توان انتقال حرارت را به حداقل رساند. توجه به نحوه اتصال اجزای سازه، انتخاب مصالح با ضریب هدایت پایین و استفاده از فناوری های نوین عایق کاری از اصول کلیدی محسوب می شود. این اقدامات نه تنها باعث صرفه جویی در انرژی بلکه افزایش دوام و آسایش ساختمان می گردد.
روش حذف | توضیح | مزایا |
|---|---|---|
عایق حرارتی پیوسته | اجرای لایه عایق بدون قطع شدگی در سطوح خارجی | جلوگیری از انتقال مستقیم حرارت |
جداسازی حرارتی سازه | استفاده از اتصالات غیر رسانا بین اجزای فلزی و بتنی | کاهش نقاط عبور حرارت |
استفاده از پنجره های عایق | انتخاب قاب و شیشه دوجداره یا سه جداره | کاهش تبادل حرارت در مرز داخلی و خارجی |
طراحی جزئیات دقیق در نقشه | رعایت پیوستگی عایق در اتصالات | افزایش کارایی عایق و کاهش رطوبت داخلی |
یکی از علل بروز پل حرارتی، ناپیوستگی در لایه های عایق ساختمان است. هر زمان که عایق حرارتی در مسیر انتقال حرارت قطع شود، مقاومت حرارتی در آن نقطه کاهش یافته و پل حرارتی تشکیل می شود. استفاده از مصالح با ضریب رسانایی بالا مانند فلز و بتن بدون پوشش عایق نیز از عوامل مؤثر در این پدیده است. علاوه بر آن، طراحی نامناسب اتصالات سازه ای و اجرای غیر اصولی جزئیات ساختمانی می تواند باعث افزایش تعداد و شدت پل های حرارتی شود. در برخی موارد، بی توجهی به جزئیات اجرایی مانند قاب پنجره ها، تیرهای بتنی یا اتصالات بین دیوار و سقف، میزان اتلاف انرژی را چندین برابر می کند.

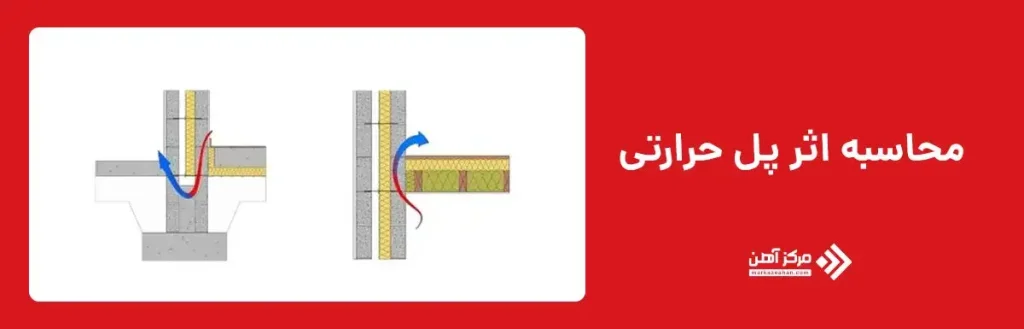

محاسبه پل حرارتی یا محاسبه پل های حرارتی از طریق تعیین مقدار ضریب انتقال حرارت خطی (Ψ) یا نقطه ای (χ) انجام می شود. مهندسان با استفاده از نرم افزارهای شبیه سازی حرارتی مانند THERM یا DesignBuilder میزان اتلاف انرژی ناشی از پل های حرارتی را محاسبه می کنند. این محاسبات در فرآیند صدور برچسب انرژی ساختمان اهمیت دارد. در مبحث ۱۹ تأکید شده است که اثر پل های حرارتی باید در محاسبات کل انتقال حرارت لحاظ شود. نادیده گرفتن این مقادیر باعث می شود برآورد مصرف انرژی کمتر از واقعیت باشد و ساختمان از نظر انرژی ناکارآمد ارزیابی گردد.
حذف پل حرارتی باعث کاهش محسوس مصرف انرژی و هزینه های گرمایش و سرمایش می شود. همچنین دمای سطوح داخلی یکنواخت تر شده و آسایش حرارتی ساکنان افزایش می یابد. از نظر فنی، حذف پل های حرارتی عمر مفید ساختمان را افزایش می دهد، زیرا مانع نفوذ رطوبت و تخریب مصالح می شود. از دید اقتصادی، سرمایه گذاری در عایق کاری حرارتی بازگشت پذیر است؛ چراکه صرفه جویی در انرژی در مدت کوتاهی هزینه ها را جبران می کند. همچنین از منظر زیست محیطی، کاهش پل حرارتی موجب کاهش انتشار گازهای گلخانه ای ناشی از سوخت مصرفی می شود.
جمع بندی
پل حرارتی یکی از چالش های مهم در طراحی ساختمان های بهینه است. شناخت محل های تشکیل، اثرات و روش های حذف آن گامی اساسی برای تحقق استانداردهای مبحث ۱۹ مقررات ملی ساختمان محسوب می شود. با رعایت جزئیات عایق کاری، انتخاب مصالح مناسب و محاسبه دقیق اثر پل های حرارتی می توان به کاهش مصرف انرژی، افزایش عمر سازه و آسایش بیشتر ساکنان دست یافت. توجه به این اصول در ساختمان های نوساز نه تنها یک الزام قانونی بلکه نشانه ی تعهد به پایداری انرژی است.
سوالات متداول
وقتی عایق حرارتی در بخشی از پوسته ساختمان قطع شود یا مصالح با رسانایی بالا مانند فلز یا بتن بدون عایق در جداره ها وجود داشته باشند، پل حرارتی شکل می گیرد. این نقاط باعث عبور سریع گرما یا سرما از داخل به بیرون می شوند.
پل حرارتی خطی در امتداد خطوط طولی مانند درز دیوار و سقف رخ می دهد، در حالی که نوع نقطه ای در نقاط خاص مانند اتصالات فلزی یا پیچ ها تشکیل می شود. هر دو در انتقال حرارت مؤثرند اما نوع خطی تأثیر بیشتری دارد.
محل های اتصال دیوار و سقف، قاب پنجره ها، بالکن ها، محل عبور تیرها و ستون ها و اتصالات کف به دیوار از نقاط رایج تشکیل پل حرارتی هستند.
با اجرای عایق حرارتی پیوسته، جلوگیری از عبور سازه به بیرون، استفاده از قاب های غیر فلزی و عایق کاری دقیق محل اتصالات می توان از ایجاد آن پیشگیری کرد.
بله. کاهش دمای سطح داخلی در محل پل حرارتی باعث تقطیر بخار آب و ایجاد رطوبت می شود. این شرایط محیطی مناسب برای رشد کپک و قارچ فراهم می کند.
عایق های پیوسته مانند پلی استایرن، پلی یورتان و پشم سنگ که در تمام سطح ساختمان بدون قطع شدگی نصب شوند، بیشترین تأثیر را در حذف پل حرارتی دارند.
خیر. طبق مبحث ۱۹ مقررات ملی ساختمان، طراحی باید به گونه ای باشد که پل های حرارتی به حداقل برسند. وجود آن مغایر با اصول بهینه سازی انرژی است.
در محاسبات انرژی ساختمان، اثر پل حرارتی از طریق ضرایب انتقال حرارت خطی (Ψ) و نقطه ای (χ) لحاظ می شود تا میزان واقعی اتلاف انرژی مشخص گردد.
