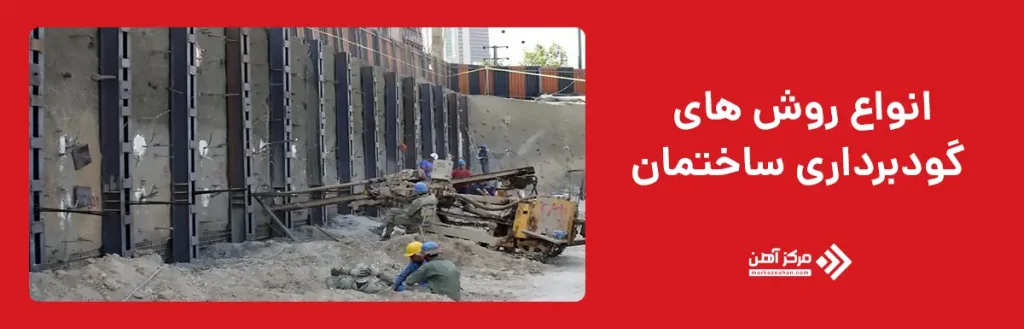

انواع روش های گودبرداری ساختمان

انواع روش های گودبرداری ساختمان نقطه آغاز هر پروژه عمرانی ایمن و پایدار است که انتخاب صحیح آن نقش تعیین کننده ای در کنترل ریسک، هزینه و زمان بندی اجرا دارد. در سال های اخیر با افزایش عمق ساخت و ساز شهری، توجه به انواع روش های گودبرداری بیش از گذشته اهمیت یافته است. شناخت اصولی این روش ها به مهندسان کمک می کند تا با توجه به شرایط خاک، همجواری ها و ملاحظات اقتصادی، تصمیمی بهینه بگیرند. بررسی همزمان مسائل فنی و نوسانات بازار مانند قیمت آهن نیز در برآورد نهایی پروژه اثرگذار است. این مقاله با رویکردی تحلیلی و کاربردی، ساختار و کارکرد روش های مختلف گودبرداری را به صورت دقیق بررسی می کند تا مبنایی مطمئن برای انتخاب آگاهانه فراهم شود و خطاهای اجرایی در پروژه های شهری کاهش یابد.

عوامل تعیین کننده روش گودبرداری ساختمان

انتخاب روش مناسب در میان انواع روش های گودبرداری ساختمان وابسته به مجموعه ای از عوامل فنی، محیطی و حقوقی است که باید به صورت همزمان بررسی شوند. نوع و لایه بندی خاک، سطح آب های زیرزمینی، عمق مورد نیاز، فاصله تا ساختمان های مجاور و محدودیت فضا از مهم ترین متغیرهای فنی محسوب می شوند. در کنار این موارد، ضوابط شهرداری، آیین نامه های ژئوتکنیک و مسئولیت گودبرداری ساختمان نقش تعیین کننده ای در تصمیم گیری دارند، زیرا هر خطای انتخاب می تواند پیامدهای حقوقی و ایمنی جدی ایجاد کند. همچنین شرایط اقتصادی پروژه، دسترسی به تجهیزات تخصصی و تجربه تیم اجرایی بر انتخاب از میان انواع روش گودبرداری اثر مستقیم می گذارد و باید پیش از شروع عملیات به دقت تحلیل شود. افزون بر این، شرایط اقلیمی منطقه، میزان لرزش ‌های محیطی و سابقه زمین‌ شناسی محل پروژه نیز می ‌توانند بر عملکرد انواع روش های گودبرداری ساختمان تأثیرگذار باشند. هماهنگی میان طراح سازه، مهندس ژئوتکنیک و مجری اجرا باعث می ‌شود ریسک ‌های احتمالی به حداقل برسد. در نهایت، انتخاب آگاهانه و مبتنی بر داده‌های واقعی، موفقیت عملیات گودبرداری را تضمین می‌ کند.

انواع روش های گودبرداری

شناخت دقیق انواع روش های گودبرداری به مهندسان امکان می دهد متناسب با شرایط پروژه، ایمن ترین و اقتصادی ترین گزینه را انتخاب کنند. این روش ها بر اساس عمق حفاری، نوع خاک، میزان همجواری و هدف اجرایی به دسته های مختلفی تقسیم می شوند. در پروژه های ساختمانی، انتخاب نادرست از میان انواع گود برداری می تواند منجر به ناپایداری دیواره ها، افزایش هزینه های ترمیم و حتی توقف پروژه شود. به همین دلیل، بررسی علمی انواع روش های گود برداری و تطبیق آن با واقعیت های سایت اجرایی اهمیت زیادی دارد. در ادامه، رایج ترین روش های گودبرداری که در پروژه های عمرانی ایران و جهان کاربرد دارند، به صورت مجزا و تحلیلی بررسی می شوند تا تفاوت ها، کاربردها و محدودیت هر روش به طور شفاف مشخص شود. علاوه بر این، انتخاب نهایی باید با در نظر گرفتن الزامات آیین ‌نامه ‌ای و ظرفیت تحمل بار خاک انجام شود تا ایمنی سازه در طول بهره ‌برداری تضمین گردد. بررسی نتایج آزمایش‌ های برجا و آزمایشگاهی خاک نقش مهمی در تطبیق روش انتخابی با شرایط واقعی زمین دارد. استفاده از تجربیات پروژه‌ های مشابه نیز می ‌تواند دقت تصمیم ‌گیری را افزایش داده و از بروز خطاهای اجرایی جلوگیری کند.

نوع گودبرداری	محدوده عمق معمول	شرایط کاربرد	مزایا	معایب
گودبرداری سطحی	تا حدود ۳ متر	زمین هایی با مقاومت مناسب و بدون همجواری حساس	هزینه کم، اجرای سریع	محدودیت عمق، ریسک ریزش در خاک سست
گودبرداری عمیق	بیش از ۳ متر	پروژه های شهری و ساختمان های چند طبقه	امکان ساخت سازه های عمیق	نیاز به پایدارسازی، هزینه بالا
گودبرداری شیب دار	متغیر	زمین های باز با فضای جانبی کافی	ایمنی بالا، حذف سازه نگهبان	اشغال فضای زیاد
گودبرداری ترانشه ای	باریک و طولی	تأسیسات شهری و فونداسیون های نواری	دقت بالا، کنترل مسیر حفاری	محدودیت دسترسی ماشین آلات
گودبرداری با سازه نگهبان	متوسط تا عمیق	مناطق متراکم شهری	کنترل تغییر شکل خاک، ایمنی بالا	وابسته به طراحی دقیق
گودبرداری مرحله ای	متغیر	خاک های ناپایدار یا پروژه های حساس	کاهش ریسک ریزش	زمان بر بودن اجرا

گودبرداری سطحی

گودبرداری سطحی یکی از ساده ترین و کم هزینه ترین روش ها در میان انواع روش های گودبرداری ساختمان است که معمولاً برای پروژه هایی با عمق کم مورد استفاده قرار می گیرد. این روش اغلب در زمین هایی با مقاومت مناسب و بدون وجود ساختمان های حساس مجاور اجرا می شود، زیرا پایداری دیواره ها عمدتاً به مقاومت طبیعی خاک وابسته است. در گودبرداری سطحی، خطرات ناشی از ناپایداری کمتر از روش های عمیق است، اما در خاک های سست یا مرطوب همچنان احتمال ریزش وجود دارد و باید اقدامات کنترلی انجام شود. این روش در دسته انواع گودبرداری با عمق های متفاوت، برای فونداسیون های کم عمق و پروژه های کوچک بسیار کاربردی است و سرعت اجرای بالایی دارد. با این حال، ارزیابی زاویه اصطکاک داخلی خاک و ظرفیت باربری آن پیش از اجرا ضروری است تا از بروز تغییر شکل‌ های ناخواسته جلوگیری شود. در برخی پروژه‌ ها، استفاده از مهاربندی موقت یا تسطیح مرحله ‌ای می ‌تواند ضریب ایمنی گود را افزایش دهد. مدیریت آب ‌های سطحی و زهکشی مناسب نیز نقش مهمی در حفظ پایداری دیواره ‌ها در گودبرداری سطحی ایفا می ‌کند.

گودبرداری عمیق

گودبرداری عمیق یکی از حساس ترین روش ها در میان انواع روش های گودبرداری به شمار می رود که برای پروژه هایی با عمق زیاد، به ویژه در ساختمان های چند طبقه شهری، استفاده می شود. در این روش، پایداری دیواره ها بدون تمهیدات مهندسی امکان پذیر نیست و معمولاً باید از سازه های نگهبان یا روش های پایدارسازی همزمان بهره گرفت. شرایط ژئوتکنیکی خاک، سطح آب زیرزمینی و میزان بارهای اطراف نقش کلیدی در طراحی این نوع گودبرداری دارند. گودبرداری عمیق در گروه انواع روش های گودبرداری ساختمان قرار می گیرد که نیازمند محاسبات دقیق، نظارت مستمر و اجرای مرحله بندی شده است تا از بروز نشست، ترک خوردگی و آسیب به سازه های مجاور جلوگیری شود. در این نوع گودبرداری، پایش مداوم تغییر مکان‌ های افقی و قائم دیواره ‌ها با ابزار دقیق ژئوتکنیکی اهمیت ویژه‌ ای دارد. انتخاب صحیح سیستم نگهداری بر اساس تحلیل ‌های عددی می ‌تواند ضریب اطمینان پایداری را افزایش دهد. همچنین برنامه‌ ریزی مناسب برای کنترل آب‌ های زیرزمینی از عوامل مؤثر در موفقیت گودبرداری عمیق محسوب می ‌شود.

گودبرداری شیب دار

گودبرداری شیب دار یکی از ایمن ترین گزینه ها در میان انواع روش های گودبرداری ساختمان محسوب می شود که در آن دیواره های گود با زاویه ای مشخص نسبت به افق اجرا می شوند. این روش زمانی کاربرد دارد که فضای کافی در اطراف محل پروژه وجود داشته باشد و امکان عقب نشینی دیواره ها فراهم باشد. با ایجاد شیب مناسب، فشار جانبی خاک کاهش می یابد و نیاز به استفاده از سازه های نگهبان به حداقل می رسد. گودبرداری شیب دار در دسته انواع روش گودبرداری قرار می گیرد که به ویژه در زمین های باز و پروژه های غیر متراکم شهری کارایی بالایی دارد. البته انتخاب زاویه شیب باید بر اساس نوع خاک و شرایط آب زیرزمینی انجام شود تا پایداری بلند مدت گود تضمین گردد. در این روش، تحلیل پایداری شیب با استفاده از روش ‌های ژئوتکنیکی مانند تعادل حدی، ضروری است تا ضریب ایمنی مناسب تأمین شود. همچنین کنترل فرسایش سطحی و زهکشی اصولی نقش مهمی در حفظ شکل هندسی و ایمنی گود در طول اجرا دارد.

گودبرداری ترانشه ای

گودبرداری ترانشه ای یکی از روش های تخصصی در میان انواع روش های گودبرداری ساختمان است که معمولاً برای اجرای فونداسیون های نواری، کانال های تأسیساتی و خطوط زیرزمینی به کار می رود. در این روش، حفاری به صورت باریک و طولی انجام می شود و کنترل پایداری دیواره ها اهمیت ویژه ای دارد. به دلیل عرض کم ترانشه، خطر ریزش خاک افزایش می یابد و استفاده از مهاربندی موقت یا پایدارسازی موضعی ضروری است. گودبرداری ترانشه ای در مجموعه انواع گود برداری قرار می گیرد که دقت اجرایی بالا و برنامه ریزی مرحله ای در آن نقش کلیدی دارد. این روش امکان حفاری هدفمند را فراهم می کند، اما محدودیت حرکت ماشین آلات و نیاز به نظارت مستمر از چالش های اصلی آن محسوب می شود. در پروژه‌ های شهری، استفاده از سیستم ‌های نگهدارنده پیش‌ ساخته می ‌تواند سرعت اجرا و ایمنی عملیات را افزایش دهد. بررسی تأثیر بارهای ترافیکی اطراف بر دیواره ‌های ترانشه نیز از الزامات طراحی است. همچنین هماهنگی دقیق با تأسیسات موجود از بروز آسیب‌ های ناخواسته جلوگیری می‌ کند.

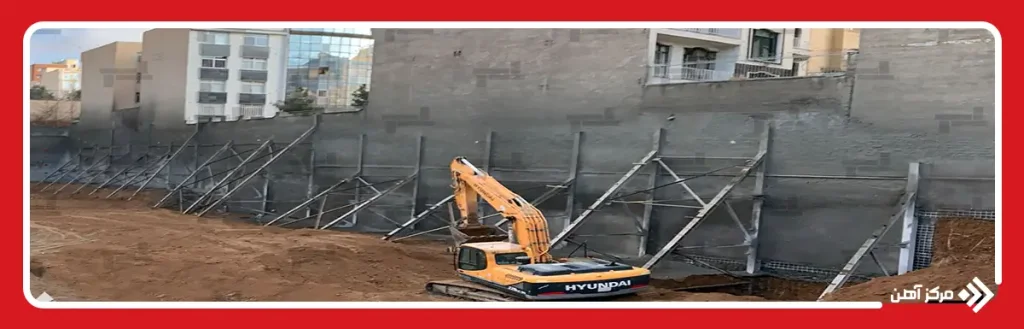

گودبرداری با سازه نگهبان

گودبرداری با سازه نگهبان یکی از پرکاربردترین روش ها در میان انواع روش های گودبرداری ساختمان در مناطق متراکم شهری است که به منظور حفظ پایداری دیواره ها و حفاظت از ساختمان های مجاور اجرا می شود. در این روش، پیش از حفاری یا همزمان با آن، سیستم های مهندسی شده ای برای مهار فشار جانبی خاک نصب می گردد. انتخاب نوع سازه نگهبان به عواملی مانند عمق گود، نوع خاک، سطح آب زیرزمینی و میزان حساسیت همجواری ها وابسته است. این شیوه در دسته روش های گودبرداری قرار می گیرد که نیازمند طراحی ژئوتکنیکی دقیق و نظارت مستمر حین اجرا است. در ادامه، مهم ترین روش های رایج سازه نگهبان که در پروژه های ساختمانی استفاده می شوند، به صورت جداگانه بررسی می گردند. طراحی این سیستم‌ ها باید بر اساس تحلیل ‌های عددی و در نظر گرفتن تغییر مکان مجاز دیواره‌ ها انجام شود. انتخاب نادرست سازه نگهبان می ‌تواند منجر به افزایش تنش در خاک و آسیب به سازه‌ های مجاور گردد. هماهنگی میان طراحی سازه و روش اجرا نقش مهمی در عملکرد موفق این نوع گودبرداری دارد.

روش مهاربندی  (Strut)

در روش مهاربندی، دیواره های گود با استفاده از اعضای فشاری افقی یا مایل مهار می شوند تا از تغییر شکل و ریزش جلوگیری شود. این سیستم بیشتر در گودهای عمیق با عرض محدود کاربرد دارد و امکان کنترل مناسب تغییر مکان جانبی خاک را فراهم می کند. طراحی صحیح مقاطع مهاربند و توالی نصب آن ها اهمیت زیادی دارد، زیرا هر گونه خطا می تواند باعث تمرکز تنش و ناپایداری موضعی شود. این روش در میان انواع روش های گودبرداری ساختمان به دلیل اشغال فضای داخلی گود، نیازمند برنامه ریزی دقیق اجرایی است.

روش دوخت به پشت (Nailing)

در روش دوخت به پشت، میله های فولادی در داخل دیواره خاک کوبیده یا حفاری و تزریق می شوند تا مقاومت برشی توده خاک افزایش یابد. این تکنیک یکی از راهکارهای مؤثر برای جلوگیری از ریزش خاک در گودبرداری محسوب می شود و معمولاً همراه با شاتکریت سطحی اجرا می گردد. روش نیلینگ در پروژه هایی با خاک نسبتاً پایدار و عمق متوسط عملکرد مناسبی دارد و به دلیل سرعت اجرا، در بسیاری از انواع گود برداری شهری ترجیح داده می شود.

روش سپرکوبی (Sheet Pile)

سپرکوبی شامل کوبیدن صفحات فولادی، بتنی یا چوبی در اطراف گود است که نقش دیواره حائل را ایفا می کنند. این روش به ویژه در خاک های سست و مناطق با سطح آب زیرزمینی بالا کاربرد دارد. سپرها با ایجاد یک مانع پیوسته، فشار جانبی خاک و آب را کنترل می کنند. در میان انواع روش گودبرداری، سپرکوبی به تجهیزات تخصصی نیاز دارد و هزینه اجرای آن نسبتاً بالا است، اما ایمنی قابل توجهی فراهم می کند.

روش خرپایی

در روش خرپایی، از اعضای فولادی به صورت خرپا برای انتقال بارهای جانبی دیواره گود به تکیه گاه های داخلی استفاده می شود. این سیستم انعطاف پذیری بالایی در طراحی دارد و برای گودهایی با شکل نامنظم مناسب است. اجرای صحیح اتصالات و کنترل تغییر شکل اعضا اهمیت زیادی دارد. روش خرپایی یکی از انواع روشهای گودبرداری ساختمان است که در پروژه های حساس شهری به کار می رود.

روش انکراژ  (Anchorage)

در روش انکراژ، نیروهای جانبی دیواره گود توسط انکرهای کششی به لایه های مقاوم تر خاک یا سنگ منتقل می شود. این تکنیک امکان آزادسازی فضای داخلی گود را فراهم می کند و برای پروژه های بزرگ بسیار کارآمد است. طراحی طول، زاویه و ظرفیت انکرها باید بر اساس تحلیل دقیق ژئوتکنیکی انجام شود. انکراژ یکی از پیشرفته ترین گزینه ها در بین انواع روش های گود برداری به شمار می رود.

شمع گذاری یا ریزشمع (Pile & Micro Pile)

شمع گذاری شامل اجرای عناصر عمودی بتنی یا فولادی برای پایدارسازی دیواره ها و انتقال بار به لایه های مقاوم تر است. اجرای شمع کوبی در گودبرداری به ویژه در گودهای عمیق و مجاور سازه های حساس کاربرد گسترده دارد. ریزشمع ها برای فضاهای محدود مناسب هستند و امکان کنترل دقیق نشست را فراهم می کنند. این روش در گروه انواع گودبرداری با عمق های متفاوت قرار می گیرد که دقت اجرایی بالایی می طلبد.

دیوار دیافراگمی (Diaphragm Wall)

دیوار دیافراگمی یک سازه بتنی مسلح درجا است که پیش از حفاری کامل گود اجرا می شود و نقش دیواره دائمی یا موقت را ایفا می کند. این روش در پروژه های بسیار عمیق و حساس شهری استفاده می شود و کنترل عالی بر تغییر شکل و نفوذ آب دارد. دیوار دیافراگمی یکی از پیشرفته ترین روش های گودبرداری محسوب می شود که نیازمند تجهیزات و تخصص بالا است.

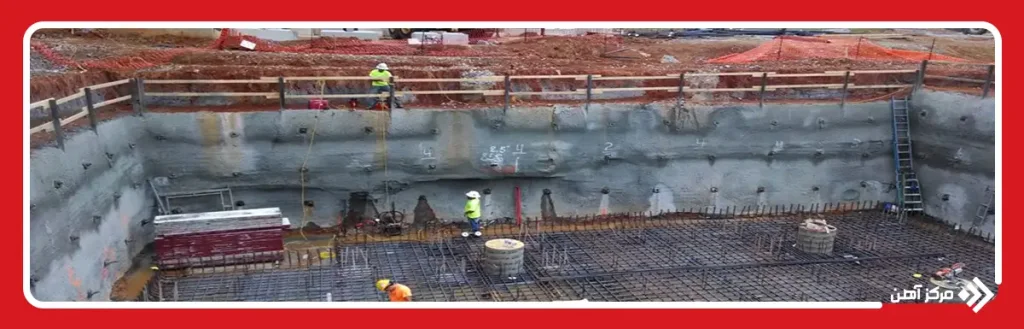

گودبرداری مرحله ای

گودبرداری مرحله ای روشی کنترلی در میان انواع روش های گودبرداری ساختمان است که در آن عملیات حفاری به صورت تدریجی و در چند مرحله انجام می شود. هدف اصلی این روش، کاهش تنش های ناگهانی در خاک و افزایش پایداری دیواره ها در طول اجرای پروژه است. در هر مرحله از حفاری، اقدامات پایدارسازی متناسب مانند نصب سازه نگهبان یا مهاربندی انجام می شود و سپس مرحله بعدی آغاز می گردد. این رویکرد در بسیاری از انواع روش گودبرداری به عنوان یک استراتژی ایمن مورد استفاده قرار می گیرد، به ویژه در خاک های ناپایدار یا پروژه هایی با همجواری های حساس. گودبرداری مرحله ای نیازمند برنامه ریزی دقیق، نظارت مستمر و هماهنگی کامل میان تیم طراحی و اجرا است. در این روش، زمان ‌بندی مراحل حفاری باید با ظرفیت پایدارسازی دیواره ‌ها هماهنگ باشد تا ایمنی حفظ شود. استفاده از ابزار دقیق برای کنترل تغییر شکل‌ ها در هر مرحله، امکان اصلاح سریع طرح اجرایی را فراهم می ‌کند. گودبرداری مرحله ‌ای به کاهش ریسک ‌های پیش ‌بینی ‌نشده در طول اجرای پروژه کمک قابل ‌توجهی می ‌نماید.

معیارهای انتخاب روش مناسب گودبرداری

انتخاب صحیح از میان انواع روش های گودبرداری ساختمان نیازمند ارزیابی هم زمان چندین معیار فنی، اقتصادی و اجرایی است. نخستین عامل، شرایط ژئوتکنیکی شامل نوع خاک، میزان تراکم، زاویه اصطکاک داخلی و سطح آب زیرزمینی است که مستقیماً بر پایداری دیواره ها اثر می گذارد. عمق گود و ابعاد آن نیز تعیین می کند که کدام یک از انواع گود برداری از نظر ایمنی و صرفه اقتصادی مناسب تر است. علاوه بر این، میزان حساسیت ساختمان های مجاور، محدودیت فضا و امکان دسترسی ماشین آلات باید بررسی شود. در نهایت، تجربه تیم اجرایی، زمان بندی پروژه و هزینه های نگهداری و پایدارسازی، انتخاب نهایی از میان انواع روش های گودبرداری را منطقی و قابل اتکا می سازد. همچنین بررسی الزامات آیین ‌نامه‌ ای و شرایط اخذ مجوزهای قانونی می ‌تواند دامنه انتخاب روش را محدود یا مشخص کند. تحلیل ریسک و پیش ‌بینی سناریوهای بحرانی پیش از اجرا، به تصمیم ‌گیری دقیق ‌تر کمک می ‌نماید. در نهایت، مقایسه عملکرد روش‌ های مختلف در پروژه‌ های مشابه، انتخاب بهینه را تضمین می‌ کند.

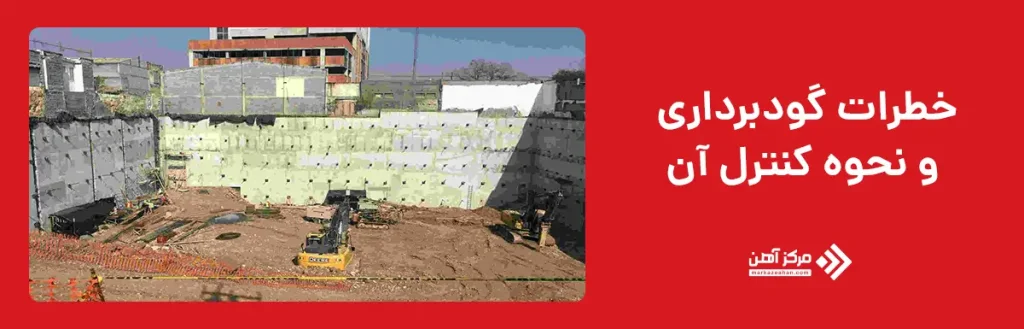

خطرات گودبرداری و نحوه کنترل آن

گودبرداری یکی از پرریسک ترین مراحل اجرای پروژه های عمرانی است و بی توجهی به خطرات آن می تواند خسارات جانی و مالی جبران ناپذیری ایجاد کند. ریزش دیواره ها، نشست زمین، آسیب به سازه های مجاور و نفوذ آب از مهم ترین تهدیدها در انواع روش های گودبرداری ساختمان محسوب می شوند. این خطرات معمولاً در نتیجه انتخاب نادرست روش، ضعف طراحی ژئوتکنیکی یا اجرای غیر اصولی به وجود می آیند. برای کنترل ریسک، باید متناسب با نوع خاک و عمق گود، از روش های پایدارسازی مناسب استفاده شود و پایش مداوم تغییر شکل ها انجام گیرد. بهره گیری از ابزار دقیق، برنامه ریزی مرحله ای و رعایت اصول مهندسی، احتمال بروز حوادث را در انواع روش های گودبرداری به طور قابل توجهی کاهش می دهد. افزون بر این، تدوین برنامه مدیریت بحران و آمادگی برای شرایط اضطراری از الزامات پروژه‌ های گودبرداری است. کنترل بارگذاری‌ های موقت در اطراف گود و محدودسازی تردد ماشین ‌آلات سنگین نقش مؤثری در کاهش خطرات دارد. آموزش مستمر نیروهای اجرایی نیز به شناسایی زود هنگام علائم ناپایداری کمک می ‌کند.

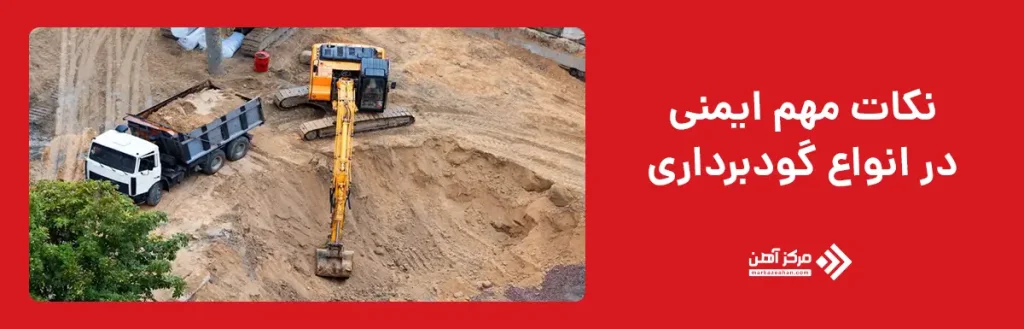

نکات مهم ایمنی در انواع گودبرداری

رعایت اصول ایمنی در تمامی انواع روش های گودبرداری ساختمان شرط اصلی حفظ جان نیروی انسانی و جلوگیری از خسارات سازه ای است. پیش از آغاز عملیات، انجام مطالعات ژئوتکنیک و تهیه طرح ایمن گودبرداری ضروری است تا خطرات بالقوه شناسایی شوند. استفاده از تجهیزات استاندارد، آموزش مستمر کارگران و نظارت مهندسی در حین اجرا از الزامات اساسی به شمار می رود. در انواع گود برداری، کنترل ورود آب های سطحی و زیرزمینی، پایش ترک ها و تغییر شکل دیواره ها و جلوگیری از بارگذاری اضافی در لبه گود اهمیت بالایی دارد. همچنین نصب علائم هشدار دهنده و محدودسازی تردد در اطراف گود از بروز حوادث ناخواسته جلوگیری می کند. رعایت این نکات، ایمنی اجرای انواع روش های گودبرداری را به طور محسوسی افزایش می دهد.

در مجموع انواع روش های گودبرداری ساختمان به عنوان یکی از حساس ترین مراحل اجرای پروژه های عمرانی، نیازمند تصمیم گیری آگاهانه و مبتنی بر تحلیل های فنی دقیق هستند. در این مقاله تلاش شد با بررسی انواع روش های گودبرداری، از روش های سطحی و شیب دار گرفته تا گودبرداری با سازه نگهبان و روش های پیشرفته، دیدی جامع نسبت به کاربرد، مزایا و محدودیت هر شیوه ارائه شود. انتخاب نهایی از میان انواع روش گودبرداری باید بر اساس شرایط خاک، عمق مورد نیاز، میزان همجواری، الزامات ایمنی و ملاحظات اقتصادی انجام گیرد. توجه هم زمان به اصول طراحی، اجرا و نظارت، ریسک های موجود در انواع گود برداری را کاهش داده و موجب افزایش ایمنی و پایداری سازه می شود. در نهایت، شناخت علمی انواع روش های گودبرداری ساختمان مسیر اجرای پروژه ای موفق و کم خطر را هموار می کند.
