بکهو لودر چیست و چگونه کار می کند؟
دسترسی سریع به محتوای این مطلب
بکهو لودر یکی از ماشین آلات چند منظوره عمرانی است که قابلیت های یک لودر و دستگاه حفاری را در یک مجموعه ترکیب می کند. این ماشین در قسمت جلو به جام بزرگ برای جمع آوری، بلند کردن و تخلیه مصالح مجهز است و در قسمت عقب، بازوی حفاری و باکت قرار دارد. چنین ساختاری به اپراتور اجازه می دهد بدون تعویض دستگاه، عملیات مختلفی مانند حفر ترانشه، بارگیری خاک، پاک سازی کارگاه و جابه جایی مصالح را انجام دهد. ابعاد متعادل، حرکت سریع روی چرخ های لاستیکی و امکان فعالیت در فضاهای محدود، بکهو لودر را به گزینه ای مناسب برای پروژه های شهری و کارگاه های متوسط تبدیل کرده است. در برآورد هزینه این پروژه ها، عوامل مختلفی از جمله اجاره ماشین آلات، زمان اجرا، حجم عملیات و نوسانات قیمت آهن در نظر گرفته می شوند؛ زیرا بسیاری از تجهیزات و مصالح مورد استفاده در پروژه های عمرانی از محصولات فولادی ساخته شده اند.
روش کار بکهو لودر به این صورت است که موتور دستگاه، نیروی لازم برای حرکت چرخ ها و راه اندازی پمپ هیدرولیک را تامین می کند. اپراتور با کنترل شیرها و جک های هیدرولیکی، جام جلو یا مجموعه حفاری عقب را حرکت می دهد. هنگام حفاری، پایه های تثبیت کننده روی زمین قرار می گیرند تا دستگاه تعادل بیشتری پیدا کند و فشار ناشی از نفوذ باکت به خاک باعث جابه جایی آن نشود. بخش عقب از نظر عملکرد به بیل مکانیکی شباهت دارد، اما بکهو لودر معمولا شعاع چرخش، عمق حفاری و ظرفیت کاری کمتری دارد. مزیت اصلی آن، توانایی انجام چند فعالیت مختلف و جابجایی آسان در محدوده پروژه است؛ ویژگیهایی که نیاز به استفاده همزمان از چند ماشین جداگانه را کاهش می دهد.
بکهو لودر چیست؟
بکهو لودر یک ماشین عمرانی چرخ لاستیکی است که از شاسی تراکتور، جام بارگیری در جلو و مجموعه حفاری در عقب تشکیل می شود. برخلاف دستگاه هایی که فقط برای یک عملیات طراحی شده اند، ساختار بکهو لودر امکان استفاده از دو ابزار مستقل را روی یک ماشین فراهم می کند. بخش جلویی برای برداشتن و تخلیه مواد و بخش عقبی برای حفاری در محدوده مشخص به کار می رود. جایگاه این دستگاه در میان انواع لودر به دلیل همین ساختار ترکیبی متفاوت است؛ زیرا بکهو لودر نه یک لودر کامل برای بارگیری پیوسته و سنگین محسوب می شود و نه توان حفاری یک بیل مکانیکی بزرگ را دارد. این دستگاه بیشتر زمانی انتخاب می شود که تنوع عملیات، دسترسی آسان به بخش های مختلف کارگاه و امکان حرکت بدون استفاده از کفی حمل اهمیت داشته باشد.
پاسخ دقیق تر به پرسش بکهو لودر چیست به نوع پروژه نیز وابسته است. این ماشین برای کارهایی مناسب است که عمق و حجم حفاری محدود یا متوسط باشد و پس از برداشت خاک، نیاز به بارگیری یا جابه جایی همان مصالح وجود داشته باشد. برای مثال، در اجرای کانال تاسیسات، پی های کوچک و برخی انواع گودبرداری می توان از دستگاه برای کندن خاک و سپس پاک سازی محل استفاده کرد. با این حال، بکهو لودر برای گودهای بسیار عمیق، بارگیری سنگین و عملیات معدنی وسیع طراحی نشده است. به همین دلیل انتخاب آن باید بر اساس فضای مانور، جنس زمین، عمق مورد نیاز، حجم خاک و تعداد فعالیت هایی انجام شود که دستگاه قرار است در کارگاه پوشش دهد.

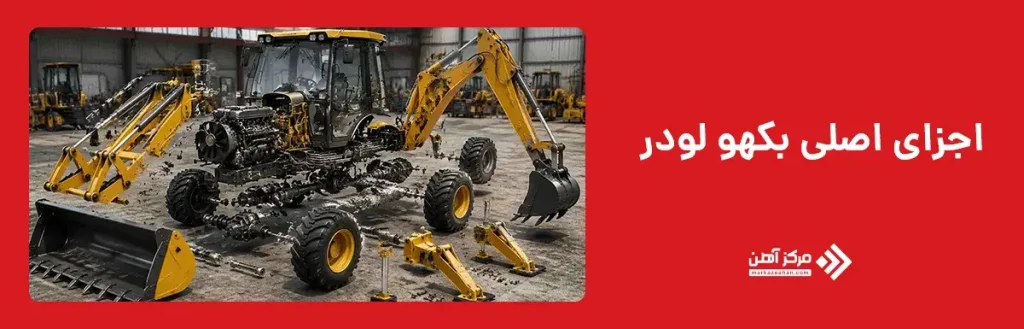

اجزای اصلی بکهو لودر
اجزای اصلی بکهو لودر به گونه ای کنار هم قرار گرفته اند که دستگاه بتواند هم عملیات بارگیری و هم حفاری را انجام دهد. در بخش جلو، جام لودر و بازوهای بالابر قرار دارند که برای جمع کردن، بلند کردن و تخلیه خاک یا مصالح استفاده می شوند. در بخش مرکزی، موتور دیزلی، سیستم انتقال قدرت، محورهای جلو و عقب، چرخ ها و کابین اپراتور قرار گرفته اند. موتور علاوه بر حرکت دستگاه، توان لازم برای پمپ های هیدرولیکی را نیز تامین می کند. کابین نیز محل کنترل حرکت، فرمان، ترمز، بازوی جلو و تجهیزات حفاری عقب است. کیفیت این بخش ها، قدرت موتور و نوع گیربکس از مهم ترین مواردی هستند که در بررسی مشخصات فنی بکهو لودر مورد توجه قرار می گیرند. ساختار شاسی و نحوه توزیع وزن نیز باید به شکلی باشد که دستگاه هنگام حرکت، بارگیری و حفاری تعادل مناسبی داشته باشد.
در قسمت عقب، مجموعه حفاری از بوم، دیپر یا بازوی میانی، باکت، سیلندرهای هیدرولیکی و مکانیزم چرخش تشکیل می شود. بازوی بکهو لودر محدوده دسترسی دستگاه را تعیین می کند و در برخی مدل ها به صورت تلسکوپی ساخته می شود تا عمق و شعاع حفاری افزایش یابد. باکت عقب نیز بسته به عرض، حجم و نوع دندانه برای کندن خاک معمولی، خاک متراکم یا حفر کانال انتخاب می شود و از نظر کارکرد به باکت بیل مکانیکی شباهت دارد. در دو طرف بخش عقب، جک های تثبیت کننده نصب شده اند که پیش از حفاری روی زمین قرار می گیرند تا وزن دستگاه را مهار کنند و از حرکت ناخواسته آن جلوگیری شود. مجموعه این اجزا باید هماهنگ عمل کند؛ زیرا نقص در اتصالات، پین ها، بوش ها یا سیلندرها می تواند دقت حفاری و ایمنی دستگاه را کاهش دهد.
| جزء اصلی | محل قرارگیری | وظیفه |
|---|---|---|
| جام لودر | جلوی دستگاه | جمع کردن، بلند کردن، حمل کوتاه و تخلیه خاک یا مصالح |
| بازوهای بالابر | متصل به جام جلو | بالا و پایین بردن جام و کنترل زاویه تخلیه |
| موتور دیزلی | بخش مرکزی یا جلویی شاسی | تامین نیروی حرکت دستگاه و توان مورد نیاز پمپ های هیدرولیکی |
| سیستم انتقال قدرت | میان موتور و محورهای حرکتی | انتقال توان موتور به چرخ ها و کنترل حرکت دستگاه |
| کابین اپراتور | مرکز دستگاه | محل کنترل رانندگی، جام جلو، بازوی عقب و تجهیزات ایمنی |
| بوم عقب | پشت دستگاه | نگهداری مجموعه حفاری و ایجاد دامنه حرکت عمودی |
| دیپر یا بازوی میانی | میان بوم و باکت عقب | افزایش دسترسی و تعیین عمق حفاری |
| باکت عقب | انتهای مجموعه حفاری | کندن خاک، حفر کانال و تخلیه مواد برداشت شده |
| سیلندرهای هیدرولیکی | روی بازوها و اتصالات | تبدیل فشار روغن به حرکت جام، بوم، بازو و باکت |
| جک های تثبیت کننده | دو طرف قسمت عقب | افزایش تعادل و جلوگیری از حرکت دستگاه هنگام حفاری |
| شاسی و محورها | زیر دستگاه | تحمل وزن اجزا و انتقال نیرو میان بدنه و چرخ ها |
| چرخ های لاستیکی | زیر شاسی | حرکت سریع تر دستگاه در کارگاه و مسیرهای قابل تردد |
بکهو لودر چگونه کار می کند؟
بکهو لودر نیروی موتور را از دو مسیر اصلی به بخش حرکتی و تجهیزات کاری منتقل می کند. بخشی از توان موتور از طریق گیربکس و محورها به چرخ ها می رسد تا دستگاه در کارگاه حرکت کند و بخش دیگر، پمپ هیدرولیک را به کار می اندازد. پمپ، روغن را با فشار به شیرهای کنترل و سیلندرها می فرستد و اپراتور با اهرم ها یا جوی استیک های داخل کابین، مسیر جریان روغن را تنظیم می کند. با ورود روغن به هر سیلندر، جام جلو، بوم عقب، بازو یا باکت در جهت مورد نظر حرکت می کند. این سازوکار امکان کنترل همزمان سرعت، قدرت و زاویه حرکت تجهیزات را فراهم می سازد. هنگام استفاده از جام جلو، اپراتور لبه جام را نزدیک سطح زمین قرار می دهد، دستگاه را به سمت مصالح هدایت می کند و پس از پر شدن جام، آن را بالا می برد و در محل مورد نظر تخلیه می کند.
برای شروع حفاری، دستگاه در محل مناسب متوقف و جک های تثبیت کننده باز می شوند تا وزن میان شاسی و زمین توزیع شود. اپراتور سپس صندلی یا موقعیت کنترل را به سمت مجموعه عقب تغییر می دهد و با حرکت هماهنگ بوم، بازو و باکت، خاک را برش داده و از گود خارج می کند. سیستم هیدرولیک بکهو لودر باید فشار و دبی کافی ایجاد کند تا باکت بتواند در خاک نفوذ کند و مواد برداشت شده را بدون حرکت ناگهانی بالا بیاورد. در عملیات خاکبرداری ساختمان، محل استقرار دستگاه، فاصله ایمن از لبه گود و ترتیب برداشت خاک اهمیت زیادی دارد؛ زیرا حرکت نادرست بازو یا استقرار روی زمین سست می تواند تعادل ماشین را مختل کند. پس از پایان هر مرحله، باکت در محدوده ایمن تخلیه و دستگاه برای برداشت بعدی تنظیم می شود.

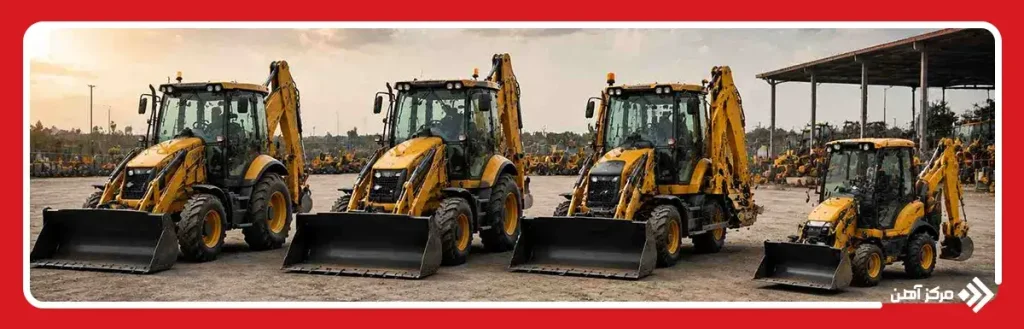

انواع بکهو لودر
بکهو لودرها با وجود عملکرد مشابه، از نظر طراحی مجموعه حفاری، میزان آزادی حرکت بازو و ابعاد دستگاه تفاوت های مهمی دارند. این تفاوت ها باعث می شود هر مدل برای نوع خاصی از پروژه مناسب باشد. برخی مدل ها برای حفاری های معمولی و روزمره طراحی شده اند، برخی در محیط های محدود عملکرد بهتری دارند و بعضی دیگر با ابعاد کوچک خود برای پروژه های سبک شهری و فضای سبز به کار می روند. شناخت این مدل ها به انتخاب دستگاه متناسب با شرایط پروژه، افزایش بهره وری و کاهش هزینه های عملیاتی کمک می کند.
جدول زیر، مهم ترین ویژگی های انواع بکهو لودر را نشان می دهد.
| نوع بکهو لودر | مهم ترین ویژگی | مناسب برای |
|---|---|---|
| بکهو لودر ثابت | بازوی حفاری در یک محور ثابت نصب شده است | پروژه های عمومی عمرانی و راهسازی |
| بکهو لودر گردان | مجموعه حفاری قابلیت چرخش بیشتری دارد | فضاهای باز و عملیات متنوع حفاری |
| بکهو لودر کشویی | بازوی حفاری روی ریل به طرفین حرکت می کند | حفاری کنار دیوار، کانال و فضاهای محدود |
| مینی بکهو لودر | ابعاد و وزن کمتر، مانور بالا | خدمات شهری، محوطه سازی و پروژه های سبک |
بکهو لودر ثابت
بکهو لودر ثابت رایج ترین مدل موجود در بازار است و در بیشتر پروژه های ساختمانی و راهسازی مورد استفاده قرار می گیرد. در این مدل، مجموعه حفاری در مرکز بخش عقب دستگاه نصب شده و هنگام کار، در همان محور فعالیت می کند. این ساختار ساده باعث استحکام بیشتر، هزینه نگهداری کمتر و سهولت تعمیرات شده است. اگرچه برای تغییر محدوده حفاری معمولا لازم است کل دستگاه کمی جابجا شود، اما در پروژه های معمولی این موضوع تاثیر قابل توجهی بر سرعت کار ندارد. به همین دلیل، بسیاری از پیمانکاران این مدل را به عنوان گزینه اصلی برای عملیات روزمره انتخاب می کنند.
بکهو لودر گردان
در بکهو لودر گردان، مجموعه حفاری قابلیت چرخش در زاویه بیشتری نسبت به مدل ثابت دارد. این ویژگی باعث می شود اپراتور بدون تغییر موقعیت شاسی، بتواند در جهات مختلف حفاری یا خاک را تخلیه کند. چنین قابلیتی در پروژه هایی که فضای کافی برای حرکت دستگاه وجود دارد، بهره وری را افزایش می دهد و تعداد دفعات جابه جایی ماشین را کاهش می دهد. این مدل معمولا برای پروژه های عمرانی بزرگ تر و عملیات حفاری با دسترسی های مختلف انتخاب می شود.

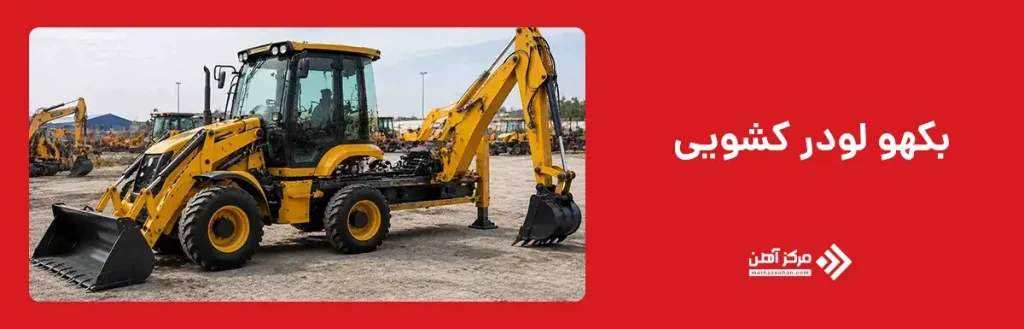

بکهو لودر کشویی
بیل بکهو لودر کشویی به مکانیزمی مجهز است که مجموعه حفاری را روی یک ریل به سمت راست یا چپ حرکت می دهد. این قابلیت زمانی اهمیت پیدا می کند که دستگاه در کنار دیوار، جدول، حصار یا کانال قرار گرفته باشد و امکان قرار گرفتن در مرکز محل حفاری وجود نداشته باشد. در چنین شرایطی، اپراتور می تواند بدون جابجا کردن شاسی، بازوی حفاری را به محل مورد نظر منتقل کند. این ویژگی دقت عملیات را افزایش داده و زمان اجرای پروژه را کاهش می دهد.
مینی بکهو لودر
مینی بکهو لودر نسخه کوچک تر این ماشین است که برای پروژه هایی با فضای محدود طراحی شده است. عرض کمتر، وزن پایین و شعاع گردش مناسب باعث می شود این مدل در کوچه ها، محوطه ساختمان ها، پارک ها و پروژه های خدمات شهری عملکرد مطلوبی داشته باشد. هرچند قدرت حفاری و ظرفیت بارگیری آن نسبت به مدل های بزرگتر کمتر است، اما در پروژه های سبک، هزینه بهره برداری پایین تر و سهولت حمل و نقل، آن را به گزینه ای اقتصادی و کاربردی تبدیل می کند.

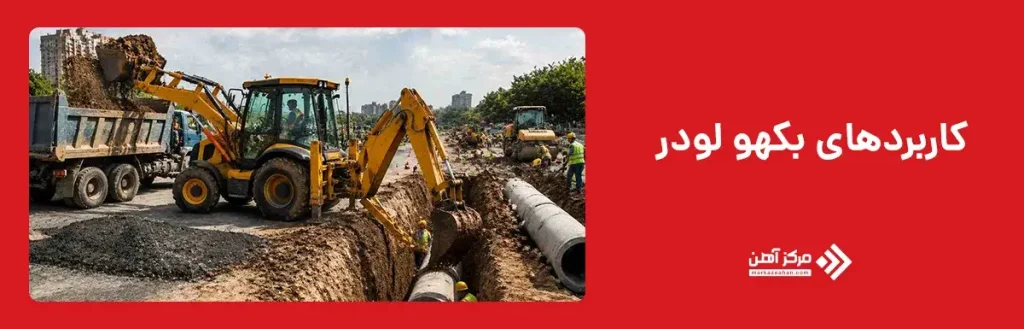

کاربردهای بکهو لودر
بکهو لودر زمانی بیشترین کارایی را دارد که پروژه به چند عملیات متفاوت در یک محدوده نیاز داشته باشد. این دستگاه می تواند با مجموعه عقب خاک را حفاری کند و سپس با جام جلو، مواد خارج شده را جمع آوری، بارگیری یا در فاصله کوتاه جابه جا کند. به همین دلیل در پروژه های شهری، ساختمانی، تاسیساتی و نگهداری مسیرها کاربرد زیادی دارد. میزان کارایی دستگاه در هر پروژه به جنس زمین، عمق حفاری، فضای مانور و ظرفیت باکت بکهو لودر بستگی دارد.
مهم ترین کاربردهای بکهو لودر عبارتند از:
- حفر کانال و ترانشه: برای اجرای خطوط آب، برق، گاز، مخابرات و فاضلاب استفاده می شود.
- حفاری پی های کوچک: در ساختمان های کم طبقه، دیوارها، پایه ها و سازه های سبک کاربرد دارد.
- بارگیری خاک و مصالح: جام جلو می تواند خاک، شن، ماسه و نخاله را داخل کامیون یا محل دپو تخلیه کند.
- پاک سازی کارگاه: برای جمع آوری نخاله، خاک های پراکنده و باز کردن مسیرهای دسترسی مناسب است.
- تسطیح محدود زمین: جام جلو برای پخش مصالح و هموار کردن اولیه سطوح کوچک استفاده می شود.
- عملیات خدمات شهری: در تعمیر لوله ها، رفع شکستگی شبکه، بازسازی معابر و نگهداری فضای سبز کاربرد دارد.
- تخریب سبک: با نصب تجهیزات مناسب می توان بخش های غیرسازه ای، آسفالت یا بتن های سبک را تخریب کرد.
- برف روبی و پاکسازی مسیر: در صورت نصب تیغه یا تجهیزات جانبی، برای کنار زدن برف و مواد انباشته قابل استفاده است.
مزایا و معایب بکهو لودر
ارزش اصلی بکهو لودر در چند منظوره بودن آن است. یک دستگاه می تواند بخشی از وظایف لودر، بیل حفاری و ماشین حمل کوتاه را انجام دهد و به همین دلیل برای پروژه هایی که حجم عملیات متوسط و تنوع فعالیت زیاد است، گزینه اقتصادی محسوب می شود. با این حال، ترکیبی بودن ساختار دستگاه به این معنا نیست که در تمام عملیات می تواند جای ماشین تخصصی را بگیرد. پیش از انتخاب باید حجم کار، محدودیت فضا و توان مورد نیاز بررسی شود.
مزایا:
- انجام چند عملیات با یک دستگاه: حفاری، بارگیری، جابه جایی و پاک سازی بدون نیاز به ماشین جداگانه انجام می شود.
- مانورپذیری مناسب: چرخ های لاستیکی حرکت میان بخش های مختلف کارگاه را آسان می کنند.
- مناسب برای فضاهای محدود: نسبت به ماشین های بزرگ معدنی و عمرانی به فضای کمتری برای فعالیت نیاز دارد.
- کاهش هزینه تجهیز کارگاه: در پروژه های متوسط می تواند نیاز به اجاره چند ماشین را کمتر کند.
- امکان نصب تجهیزات جانبی: چکش هیدرولیکی، اوگر، تیغه و باکت های مختلف روی برخی مدل ها نصب می شوند.
- جابه جایی سریع در مسافت کوتاه: دستگاه بدون نیاز دائمی به کفی می تواند در محدوده پروژه حرکت کند.
معایب:
- عمق حفاری محدودتر: برای گودهای عمیق، بیل های تخصصی عملکرد بهتری دارند.
- ظرفیت بارگیری کمتر از لودرهای بزرگ: در بارگیری پیوسته و حجیم بهره وری کمتری دارد.
- پایداری کمتر در زمین های بسیار ناهموار: چرخ های لاستیکی در برخی زمین های نرم یا شیبدار محدودیت ایجاد می کنند.
- نیاز به اپراتور ماهر: کنترل صحیح دو مجموعه کاری و حفظ تعادل دستگاه به تجربه نیاز دارد.
- استهلاک اجزای متعدد: وجود تجهیزات جلو و عقب، تعداد قطعات نیازمند سرویس را افزایش می دهد.
- مناسب نبودن برای عملیات معدنی سنگین: توان و ساختار آن برای استخراج و حمل گسترده مواد طراحی نشده است.

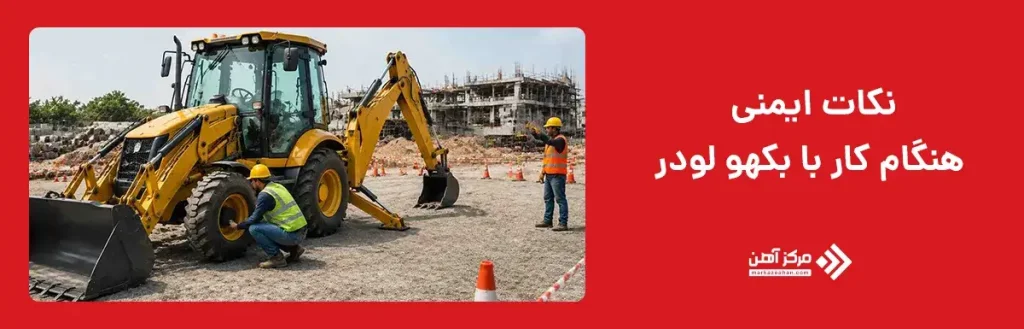

نکات ایمنی هنگام کار با بکهو لودر
کار با بکهو لودر به دلیل وجود دو مجموعه متحرک، نقاط کور و احتمال واژگونی نیازمند رعایت دقیق اصول ایمنی است. اپراتور باید پیش از شروع فعالیت، وضعیت زمین، شیب محل، موانع اطراف و مسیر تاسیسات مدفون را بررسی کند. استفاده نادرست از جک های تثبیت کننده، حفاری نزدیک لبه گود یا حرکت با جام بالا می تواند تعادل دستگاه را مختل کند. همچنین هیچ فردی نباید در محدوده حرکت بازو، زیر باکت یا میان دستگاه و مانع ثابت قرار گیرد.
مهم ترین نکات ایمنی عبارتند از:
- بازرسی پیش از کار: ترمز، فرمان، لاستیک ها، چراغ ها، پین ها، شیلنگ ها و سطح روغن بررسی شوند.
- شناسایی تاسیسات زیرزمینی: پیش از حفاری، محل خطوط برق، گاز، آب و مخابرات مشخص شود.
- استقرار روی زمین پایدار: دستگاه نباید روی خاک سست، شیب خطرناک یا نزدیک لبه گود مستقر شود.
- استفاده کامل از جک های تثبیت کننده: پیش از کار با بازوی عقب، جک ها باید به درستی روی زمین قرار گیرند.
- بستن کمربند ایمنی: اپراتور باید در تمام مدت کار از کمربند و تجهیزات حفاظتی استفاده کند.
- حفظ فاصله افراد: ورود کارگران به شعاع حرکت بازو و باکت ممنوع است.
- حرکت با جام پایین: هنگام جابجایی، جام جلو باید نزدیک سطح زمین نگه داشته شود.
- رعایت ظرفیت مجاز: بلند کردن بار سنگین تر از ظرفیت دستگاه می تواند باعث واژگونی یا آسیب به بازو شود.
- پرهیز از چرخش ناگهانی: حرکت تجهیزات باید کنترل شده باشد، به ویژه زمانی که باکت پر است.
- پارک ایمن دستگاه: پس از پایان کار، تجهیزات روی زمین قرار گیرند، ترمز دستی فعال و موتور خاموش شود.
بکهو لودر یک ماشین چند منظوره عمرانی است که با ترکیب جام بارگیری جلو و مجموعه حفاری عقب، برای اجرای فعالیت های متنوع در پروژه های ساختمانی، تاسیساتی و راهسازی استفاده می شود. این دستگاه در پروژه هایی با حجم کار محدود تا متوسط، فضای مانور کم و نیاز به حفاری و بارگیری همزمان، عملکرد مناسبی دارد. مدل های ثابت، گردان، کشویی و مینی نیز امکان انتخاب دستگاه متناسب با شرایط مختلف کارگاه را فراهم می کنند.
برای پاسخ به این پرسش که بکهو لودر چیست، می توان آن را دستگاهی میان لودر و ماشین حفاری دانست که مزیت اصلی آن انعطاف کاری و کاهش نیاز به چند ماشین جداگانه است. با این حال، عمق حفاری، ظرفیت بارگیری و توان آن از ماشین های تخصصی بزرگ کمتر است. انتخاب صحیح مدل، بررسی مشخصات فنی، استفاده از اپراتور ماهر و رعایت نکات ایمنی باعث می شود بکهو لودر با بهره وری مناسب، استهلاک کمتر و خطرات کنترل شده در پروژه مورد استفاده قرار گیرد.
سوالات متداول
بکهو لودر علاوه بر بازوی حفاری عقب، جام بارگیری جلو دارد و چند منظوره است. بیل مکانیکی قدرت، عمق حفاری و دامنه چرخش بیشتری دارد.
بکهو لودر برای پروژه های ساختمانی کوچک و متوسط، حفر ترانشه، اجرای تاسیسات شهری، بارگیری مصالح و پاک سازی کارگاه مناسب است.
موتور، جام جلویی، مجموعه حفاری عقب، بازو، باکت، کابین، جک های تثبیت کننده و سیستم هیدرولیک از اجزای اصلی بکهو لودر هستند.
پمپ هیدرولیک، روغن را با فشار به سیلندرها منتقل می کند. این فشار باعث حرکت جام جلو، بوم، بازو، باکت و جک های تثبیت کننده می شود.
بکهو لودر برای حفاری های محدود و متوسط مناسب است. برای گودبرداری عمیق یا عملیات سنگین، معمولا از بیل مکانیکی تخصصی استفاده می شود.
بازرسی دستگاه، استقرار روی زمین پایدار، استفاده از جک ها، رعایت ظرفیت مجاز و دور نگه داشتن افراد از محدوده حرکت بازو ضروری است.
