سازه CFS چیست؟ ویژگی ها و مزایای استفاده از سازه سی اف اس

سازه CFS یکی از روش های نوین ساخت و ساز است که با استفاده از مقاطع فولادی سبک نورد سرد شده، امکان اجرای ساختمان هایی مقاوم، سبک و سریع را فراهم می کند. این سیستم که با نام سازه سی اف اس نیز شناخته می شود، از ورق های فولادی گالوانیزه تشکیل شده که در کارخانه به شکل پروفیل های دقیق تولید و سپس در محل پروژه مونتاژ می شوند. استفاده از این فناوری در سال های اخیر به دلیل کاهش وزن ساختمان، سرعت بالای اجرا و کنترل بهتر کیفیت مورد توجه قرار گرفته است. برخلاف سیستم های سنتی که وابستگی زیادی به عملیات سنگین اجرایی دارند، سازه های CFS بر پایه تولید صنعتی و طراحی دقیق مهندسی ساخته می شوند. به همین دلیل، بررسی عواملی مانند قیمت آهن آلات در کنار هزینه تولید، طراحی و نصب برای برآورد اقتصادی این نوع سازه اهمیت زیادی دارد.

سازه CFS را می توان یکی از زیرمجموعه های سیستم های ساخت خشک و صنعتی دانست که در آن اجزای اصلی سازه به وسیله پیچ و اتصالات مکانیکی به یکدیگر متصل می شوند. این روش شباهت هایی با سازه فلزی دارد، اما تفاوت اصلی آن در ضخامت کمتر، وزن پایین تر و روش تولید مقاطع است. در این سیستم، ورق های فولادی پس از شکل دهی سرد به پروفیل هایی مانند استاد، رانر و تیرچه تبدیل می شوند و یک چارچوب سازه ای سبک ایجاد می کنند. سازه CFS چیست، سوالی است که پاسخ آن تنها به معرفی یک نوع اسکلت محدود نمی شود؛ بلکه شامل مجموعه ای از فرآیندهای طراحی، تولید، اجرا و کنترل کیفیت است که باعث عملکرد مناسب این سیستم در پروژه های ساختمانی مختلف می شود.

سازه CFS چیست؟

سازه CFS چیست، سوالی است که برای شناخت این سیستم نوین ساختمانی باید به ساختار و نحوه تولید اجزای آن توجه کرد. CFS مخفف Cold Formed Steel به معنای فولاد شکل داده شده سرد است. در این روش، ورق های فولادی معمولا گالوانیزه با ضخامت مشخص، بدون استفاده از حرارت بالا و از طریق فرآیند نورد سرد یا خم کاری به مقاطع مورد نیاز تبدیل می شوند. نتیجه این فرآیند، تولید پروفیل های سبک و مقاومی است که می توانند به عنوان اعضای اصلی یا فرعی ساختمان مورد استفاده قرار گیرند. برخلاف روش های سنتی، اجزای سازه های CFS با دقت بالا در کارخانه تولید شده و سپس برای نصب به محل پروژه منتقل می شوند. استفاده از مقاطع فولادی سبک در این سیستم باعث کاهش وزن سازه، افزایش سرعت اجرا و بهینه سازی مصرف مصالح می شود. کیفیت ورق اولیه، ضخامت، نوع پوشش گالوانیزه و دقت تولید از مهم ترین عوامل موثر بر عملکرد نهایی این سازه هستند.

در ساخت سازه سی اف اس، اجزای مختلف مانند استادهای قائم، رانرها، تیرچه ها و قاب های فولادی سبک با استفاده از پیچ و اتصالات مکانیکی به یکدیگر متصل می شوند. این روش باعث می شود فرآیند مونتاژ با سرعت بیشتری انجام شده و میزان خطاهای اجرایی کاهش پیدا کند. برخلاف سیستم های سنگین که معمولا نیاز به عملیات گسترده جوشکاری و تجهیزات کارگاهی دارند، cfs سازه بر پایه تولید صنعتی و اتصال سریع قطعات طراحی شده است. در پروژه هایی که هدف کاهش زمان ساخت و افزایش دقت اجرا است، این سیستم می تواند جایگزینی مناسب برای ساخت اسکلت فلزی سنتی باشد. با این حال، طراحی صحیح، انتخاب ضخامت مناسب ورق و رعایت ضوابط مهندسی نقش مهمی در عملکرد سازه های CFS دارد.

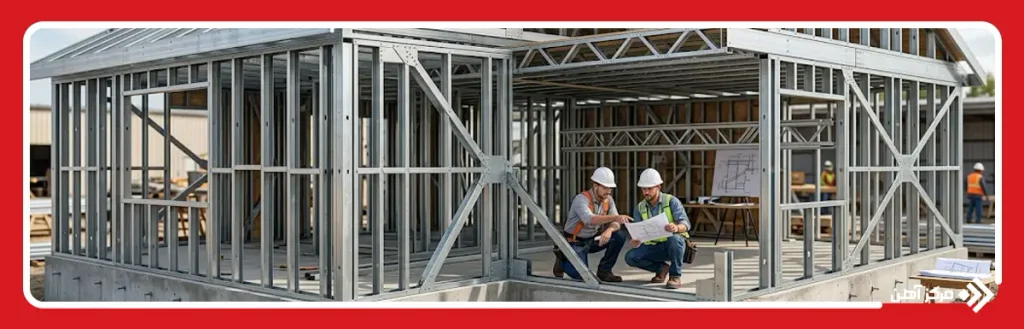

نحوه عملکرد سازه CFS چگونه است؟

عملکرد سازه CFS بر پایه استفاده از قطعات فولادی سبک تولید شده به روش نورد سرد و اتصال آن ها به یکدیگر شکل می گیرد. در این سیستم، ورق های فولادی گالوانیزه پس از عبور از فرآیند شکل دهی، به پروفیل هایی با هندسه مشخص تبدیل می شوند که قابلیت تحمل نیروهای وارد شده از بخش های مختلف ساختمان را دارند. این اعضا شامل استادهای قائم، رانرهای افقی، تیرچه ها و مهاربندها هستند که در کنار هم یک قاب سبک و منسجم ایجاد می کنند. انتقال بار در این استراکچر ساختمان به صورت مرحله ای انجام می شود؛ به این صورت که بارهای ثقلی از سقف و طبقات به اعضای عمودی منتقل شده و سپس از طریق قاب ها به فونداسیون انتقال پیدا می کنند. در کنار آن، سیستم های مهاربندی وظیفه مقابله با نیروهای جانبی مانند باد و زلزله را بر عهده دارند.

یکی از مهم ترین ویژگی های عملکردی سازه CFS، توزیع مناسب نیرو و کاهش وزن مرده ساختمان است. کاهش وزن باعث می شود نیروی کمتری در زمان زلزله به سازه وارد شود و عملکرد آن در برابر ارتعاشات بهبود پیدا کند. به همین دلیل، این سیستم در پروژه های مرتبط با مقاوم سازی ساختمان نیز مورد توجه قرار گرفته است؛ زیرا امکان اضافه کردن بخش های جدید یا تقویت برخی قسمت های سازه با وزن اضافی کمتر را فراهم می کند. البته دستیابی به عملکرد مطلوب در سازه های CFS به طراحی دقیق، انتخاب ضخامت مناسب ورق ها، رعایت استانداردهای اجرایی و استفاده از اتصالات مناسب وابسته است. در واقع، کیفیت طراحی و اجرای صحیح نقش تعیین کننده ای در میزان مقاومت، دوام و بهره برداری طولانی مدت این نوع سازه دارد.

انواع سازه CFS

سازه های CFS با توجه به نوع طراحی، نحوه انتقال بار و کاربرد پروژه در مدل های مختلفی اجرا می شوند. اگرچه تمام این سیستم ها از فولاد شکل داده شده سرد ساخته می شوند، اما تفاوت آن ها در نوع اعضای سازه ای، ضخامت ورق ها و روش استفاده از پروفیل ها است. یکی از رایج ترین دسته بندی ها، شامل سیستم دیوار باربر، قاب بندی غیر باربر و سیستم ترکیبی می شود. در سیستم دیوار باربر، اعضای فولادی سبک علاوه بر وزن خود، بخشی از بارهای ساختمان را نیز تحمل می کنند و بیشتر در ساختمان های کم ارتفاع مورد استفاده قرار می گیرند.

سیستم قاب بندی غیر باربر یکی دیگر از انواع سازه CFS است که برای ساخت دیوارهای داخلی، جداکننده ها و بخش هایی که وظیفه تحمل بار اصلی ندارند، کاربرد دارد. این روش به دلیل وزن کم و سرعت اجرای بالا، در پروژه های اداری، تجاری و بازسازی ساختمان ها مورد توجه قرار گرفته است. همچنین در برخی پروژه ها از سیستم ترکیبی استفاده می شود که در آن سازه CFS در کنار مصالحی مانند بتن یا سایر سیستم های سازه ای به کار می رود تا عملکرد بهتری ایجاد شود.

مهم ترین انواع سازه سی اف اس عبارتند از:

1. سیستم دیوار باربر: مناسب ساختمان های کم طبقه با قابلیت تحمل بارهای ثقلی.
2. سیستم قاب بندی فولادی سبک: ایجاد چارچوب اصلی ساختمان با امکان طراحی انعطاف پذیر.
3. سیستم ترکیبی: ترکیب CFS با سایر روش های سازه ای برای افزایش مقاومت.
4. سیستم پیش ساخته: تولید قطعات در کارخانه و نصب سریع در محل پروژه.

انتخاب نوع مناسب cfs سازه به عواملی مانند تعداد طبقات، شرایط محیطی، کاربری ساختمان و الزامات طراحی بستگی دارد. بررسی دقیق این موارد باعث افزایش دوام و عملکرد مناسب سازه خواهد شد.

اجزای اصلی سازه CFS

اجزای اصلی سازه CFS مجموعه ای از پروفیل های فولادی سبک هستند که با کنار هم قرار گرفتن، چارچوب مقاوم ساختمان را تشکیل می دهند. این قطعات معمولا از ورق های فولادی گالوانیزه تولید می شوند تا در برابر خوردگی و شرایط محیطی مقاومت مناسبی داشته باشند. برخلاف سازه های سنتی که بسیاری از اعضای آن با جوشکاری به یکدیگر متصل می شوند، در سازه سی اف اس بیشتر از پیچ، مهره و اتصالات مکانیکی استفاده می شود. این روش علاوه بر افزایش سرعت اجرا، امکان کنترل بهتر کیفیت و اصلاح آسان تر قطعات را فراهم می کند.

مهم ترین اجزای تشکیل دهنده سازه های CFS عبارتند از:

1. استاد (Stud): پروفیل های عمودی هستند که در دیوارها قرار می گیرند و وظیفه انتقال بارهای وارد شده به بخش های پایینی سازه را بر عهده دارند. ابعاد و فاصله استادها بر اساس محاسبات سازه ای تعیین می شود.
2. رانر (Track): اعضای افقی هستند که در بالا و پایین دیوارها نصب شده و استادها را در جای خود ثابت نگه می دارند. این قطعات باعث ایجاد یک قاب منظم و پایدار می شوند.
3. تیرچه های فولادی سبک: در بخش سقف یا کف ساختمان استفاده می شوند و بارهای وارده را به سایر اعضای سازه منتقل می کنند.
4. مهاربندها: برای افزایش مقاومت سازه در برابر نیروهای جانبی مانند باد و زلزله به کار می روند و نقش مهمی در پایداری کلی ساختمان دارند.
5. اتصالات و پیچ ها: اتصال صحیح قطعات به یکدیگر، تاثیر مستقیمی بر عملکرد نهایی سازه CFS دارد. نوع پیچ و نحوه نصب آن باید مطابق طراحی مهندسی انتخاب شود.

هماهنگی میان این اجزا باعث می شود سازه CFS بتواند ضمن داشتن وزن کم، مقاومت مناسبی در برابر بارهای مختلف از خود نشان دهد.

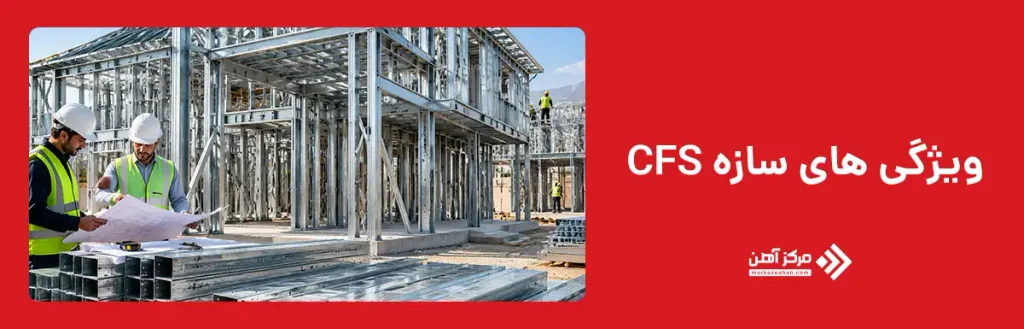

ویژگی های سازه CFS

ویژگی های سازه CFS باعث شده است این سیستم در سال های اخیر به عنوان یکی از روش های نوین ساخت و ساز مورد توجه قرار گیرد. مهم ترین مشخصه این سازه، استفاده از فولاد سبک شکل داده شده سرد است که با وجود وزن پایین، مقاومت مناسبی در برابر نیروهای وارد شده ایجاد می کند. تولید قطعات در کارخانه و بر اساس نقشه های دقیق مهندسی باعث می شود میزان خطاهای اجرایی کاهش پیدا کرده و کیفیت نهایی ساختمان افزایش یابد. همچنین، استفاده از ورق های فولادی گالوانیزه در ساخت این سیستم، مقاومت مناسبی در برابر زنگ زدگی و عوامل محیطی ایجاد می کند.

یکی دیگر از ویژگی های مهم سازه های CFS، سرعت بالای اجرا است. قطعات این سیستم پس از تولید به محل پروژه منتقل شده و با استفاده از اتصالات مکانیکی نصب می شوند؛ بنابراین زمان مورد نیاز برای اجرای ساختمان نسبت به بسیاری از روش های سنتی کاهش پیدا می کند. وزن کم سازه سی اف اس نیز باعث کاهش بار مرده ساختمان شده و می تواند عملکرد سازه را در برابر نیروهای جانبی مانند زلزله بهبود دهد.

مهم ترین ویژگی های cfs سازه عبارتند از:

1. وزن کم: استفاده از پروفیل های فولادی سبک باعث کاهش وزن کلی ساختمان و کاهش فشار وارد شده به فونداسیون می شود.
2. دقت بالا در تولید: ساخت قطعات در کارخانه، ابعاد دقیق و کیفیت یکنواخت اعضای سازه ای را تضمین می کند.
3. سرعت اجرای مناسب: نصب سریع قطعات باعث کوتاه شدن زمان پروژه و کاهش هزینه های اجرایی می شود.
4. قابلیت بازیافت: فولاد استفاده شده در این سیستم قابلیت بازیافت دارد و از نظر زیست محیطی گزینه مناسبی محسوب می شود.
5. انعطاف پذیری در طراحی: امکان تولید پروفیل ها در ابعاد مختلف، اجرای طرح های متنوع معماری را فراهم می کند.

طراحی سازه CFS چگونه انجام می شود؟

طراحی سازه CFS یک فرآیند مهندسی دقیق است که با بررسی شرایط پروژه، بارهای وارد شده و الزامات آیین نامه ای انجام می شود. در این مرحله ابتدا اطلاعاتی مانند تعداد طبقات، نوع کاربری ساختمان، شرایط محیطی، بار مرده، بار زنده، نیروهای جانبی ناشی از باد و زلزله بررسی می شوند. سپس مهندسان با توجه به این داده ها، ابعاد و ضخامت مناسب پروفیل های فولادی سبک را انتخاب می کنند. برخلاف تصور عمومی، طراحی سازه های CFS تنها به انتخاب چند پروفیل محدود نمی شود، بلکه شامل تحلیل رفتار اعضا، بررسی اتصالات و کنترل پایداری کلی سازه است.

در فرآیند طراحی cfs سازه، معمولا از نرم افزارهای تخصصی مهندسی برای مدل سازی سه بعدی، تحلیل نیروها و بررسی تغییر شکل اعضا استفاده می شود. یکی از نکات مهم در این سیستم، توجه به کمانش موضعی و کلی مقاطع فولادی سبک است؛ زیرا ضخامت کمتر ورق ها باعث می شود طراحی دقیق اعضا اهمیت بیشتری داشته باشد. همچنین محل قرارگیری مهاربندها، نوع اتصالات و نحوه انتقال بار باید به گونه ای تعیین شود که سازه عملکرد مناسبی در شرایط مختلف داشته باشد.

مراحل اصلی طراحی سازه CFS شامل موارد زیر است:

1. جمع آوری اطلاعات پروژه: بررسی نقشه های معماری، شرایط زمین و نیازهای سازه ای.
2. محاسبه بارها: تعیین بارهای ثقلی و جانبی وارد بر ساختمان.
3. انتخاب مقاطع: تعیین نوع، ضخامت و ابعاد پروفیل های فولادی سبک.
4. تحلیل و کنترل سازه: بررسی مقاومت، تغییر شکل و پایداری اعضا.
5. تهیه نقشه های اجرایی: ارائه جزئیات ساخت و نصب قطعات.

طراحی اصولی باعث می شود سازه سی اف اس علاوه بر وزن کم، مقاومت و دوام مناسبی داشته باشد و بتواند نیازهای پروژه را مطابق استانداردهای مهندسی تامین کند.

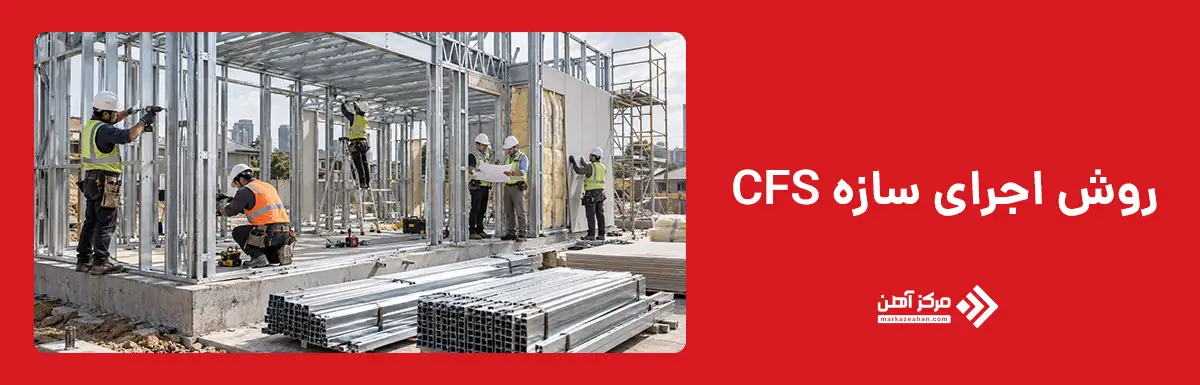

روش اجرای سازه CFS

روش اجرای سازه CFS برخلاف بسیاری از سیستم های سنتی، بر پایه تولید صنعتی قطعات و مونتاژ سریع در محل پروژه انجام می شود. در مرحله اول، پروفیل های فولادی سبک مطابق نقشه های طراحی شده در کارخانه تولید و پس از کنترل کیفیت به محل ساختمان منتقل می شوند. این قطعات معمولا شامل استادها، رانرها، تیرچه ها و سایر اعضای مورد نیاز هستند که با ابعاد دقیق ساخته شده اند. آماده سازی دقیق قطعات قبل از انتقال به پروژه، باعث کاهش میزان برش کاری، خطای انسانی و زمان اجرای عملیات می شود.

پس از آماده سازی محل پروژه و اجرای فونداسیون، نصب قاب های فولادی آغاز می شود. اعضای سازه CFS با استفاده از پیچ های مخصوص و اتصالات مکانیکی به یکدیگر متصل می شوند و به تدریج اسکلت اصلی ساختمان را شکل می دهند. در این مرحله، تراز بودن قطعات، فاصله صحیح اعضا و نحوه اتصال آن ها اهمیت زیادی دارد؛ زیرا هرگونه خطا می تواند بر عملکرد نهایی سازه تاثیر بگذارد. پس از تکمیل قاب بندی، لایه های عایق، پوشش های داخلی و خارجی و سایر اجزای معماری اجرا می شوند.

مراحل اصلی اجرای سازه CFS شامل موارد زیر است:

1. آماده سازی و تولید قطعات: ساخت پروفیل ها بر اساس نقشه های مهندسی و انتقال آن ها به محل پروژه.
2. نصب فریم های فولادی: اتصال استادها، رانرها و سایر اعضا با پیچ و تجهیزات مناسب.
3. اجرای مهاربندی و کنترل سازه: بررسی پایداری قاب ها و اصلاح احتمالی پیش از پوشش نهایی.
4. نصب پوشش ها و عایق ها: تکمیل دیوارها، سقف و بخش های معماری ساختمان.

سرعت اجرای بالا، کاهش ضایعات مصالح و امکان کنترل بهتر کیفیت از مهم ترین مزایای روش اجرای سازه سی اف اس محسوب می شود. البته موفقیت این سیستم به اجرای دقیق جزئیات اتصال و رعایت اصول فنی وابسته است.

کاربردهای سازه CFS

سازه CFS به دلیل وزن کم، سرعت اجرای بالا و قابلیت تولید دقیق قطعات، در طیف متنوعی از پروژه های ساختمانی مورد استفاده قرار می گیرد. این سیستم بیشتر برای ساختمان هایی مناسب است که کاهش زمان ساخت، کنترل کیفیت اجرا و کاهش وزن نهایی سازه اهمیت دارد. یکی از مهم ترین کاربردهای سازه CFS، ساخت ساختمان های مسکونی کم ارتفاع مانند ویلاها، خانه های پیش ساخته و ساختمان های چند طبقه محدود است. در این پروژه ها، قطعات فولادی سبک پس از تولید در کارخانه به محل منتقل شده و با سرعت بالا مونتاژ می شوند.

علاوه بر ساختمان های مسکونی، سازه های CFS در پروژه های اداری، تجاری و فضاهای خدماتی نیز کاربرد دارند. امکان اجرای سریع دیوارها، سقف های سبک و بخش های داخلی ساختمان باعث شده است این سیستم برای پروژه هایی که نیاز به بهره برداری سریع دارند، مورد توجه قرار گیرد. همچنین در ساختمان های پیش ساخته، استفاده از قطعات استاندارد CFS باعث کاهش زمان تولید و افزایش هماهنگی میان مراحل ساخت می شود.

یکی دیگر از کاربردهای مهم سازه سی اف اس (CFS)، استفاده در بازسازی و توسعه ساختمان های موجود است. زمانی که نیاز به اضافه کردن طبقه، ایجاد فضای جدید یا تغییرات معماری وجود دارد، وزن پایین این سیستم می تواند گزینه مناسبی باشد؛ زیرا بار اضافی کمتری به سازه اصلی وارد می کند. همچنین در پروژه های موقت مانند ساختمان های کارگاهی، دفاتر پروژه و سازه های قابل انتقال نیز می توان از این روش استفاده کرد.

با وجود تنوع کاربرد، انتخاب سازه CFS باید بر اساس شرایط هر پروژه انجام شود. عواملی مانند تعداد طبقات، نوع کاربری، شرایط اقلیمی، بارهای وارد شده و الزامات طراحی، تعیین می کنند که این سیستم تا چه اندازه می تواند پاسخگوی نیازهای سازه ای باشد. بنابراین، استفاده صحیح از cfs سازه نیازمند طراحی مهندسی و اجرای اصولی است.

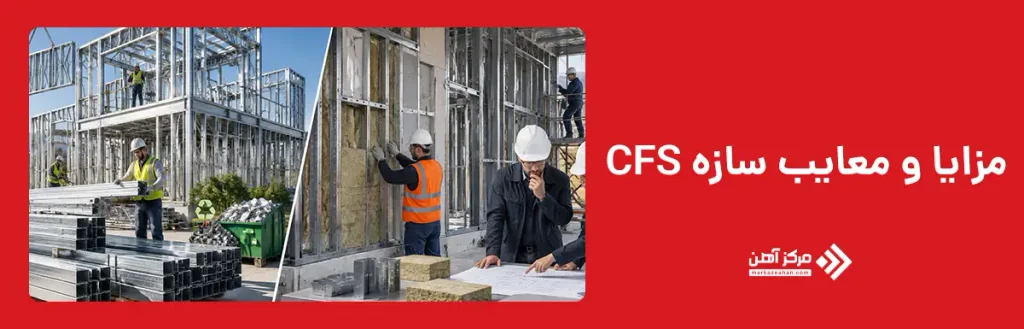

مزایا و معایب سازه CFS

سازه CFS به دلیل استفاده از فولاد شکل داده شده سرد، مجموعه ای از مزایا را در فرآیند ساخت و بهره برداری ساختمان ایجاد می کند. یکی از مهم ترین مزایای این سیستم، وزن پایین آن در مقایسه با بسیاری از روش های سنتی است. کاهش وزن سازه باعث می شود بار وارد شده به فونداسیون کمتر شده و در برخی شرایط، عملکرد ساختمان در برابر نیروهای جانبی مانند زلزله بهبود پیدا کند. همچنین تولید قطعات در کارخانه و بر اساس نقشه های دقیق، باعث افزایش کیفیت ساخت و کاهش خطاهای اجرایی در محل پروژه می شود.

سرعت بالای اجرا نیز یکی دیگر از نقاط قوت سازه های CFS است. قطعات این سیستم پس از تولید، آماده نصب هستند و اتصال آن ها معمولا با پیچ و تجهیزات مکانیکی انجام می شود؛ بنابراین نیاز به عملیات زمان بر مانند جوشکاری گسترده کاهش پیدا می کند. علاوه بر این، امکان تولید قطعات با ابعاد دقیق، کاهش دورریز مصالح و قابلیت بازیافت فولاد، سازه CFS را به گزینه ای مناسب برای ساخت و ساز صنعتی تبدیل کرده است.

با وجود مزایای متعدد، این سیستم محدودیت هایی نیز دارد که باید پیش از انتخاب آن بررسی شوند. یکی از مهم ترین معایب سازه سی اف اس (CFS)، نیاز به طراحی دقیق و اجرای تخصصی است. در صورت انتخاب نادرست ضخامت ورق ها، فاصله اعضا یا نوع اتصالات، عملکرد سازه ممکن است تحت تاثیر قرار گیرد. همچنین این سیستم برای برخی پروژه های بزرگ با تعداد طبقات زیاد، نیازمند بررسی های مهندسی بیشتری است.

از دیگر محدودیت های سازه CFS می توان به هزینه اولیه تولید قطعات، نیاز به نیروی متخصص و اهمیت اجرای صحیح عایق بندی اشاره کرد. فولاد در برابر آتش رسانایی بالایی دارد، بنابراین استفاده از پوشش های محافظ و رعایت الزامات ایمنی در طراحی ضروری است.

سازه CFS یکی از سیستم های نوین ساختمانی است که با استفاده از فولاد شکل داده شده سرد، امکان اجرای ساختمان های سبک، مقاوم و سریع را فراهم می کند. این روش با کاهش وزن سازه، افزایش دقت تولید قطعات و کاهش زمان اجرا، جایگاه مناسبی در ساخت و ساز صنعتی پیدا کرده است. بررسی سازه CFS چیست نشان می دهد که این سیستم علاوه بر ساختمان های مسکونی، در پروژه های پیش ساخته، اداری و بازسازی نیز کاربرد دارد. البته دستیابی به عملکرد مطلوب سازه های CFS به طراحی مهندسی، انتخاب مصالح استاندارد و اجرای صحیح وابسته است. بنابراین پیش از انتخاب این سیستم باید شرایط پروژه، نیازهای سازه ای و محدودیت های اجرایی به دقت بررسی شوند.
