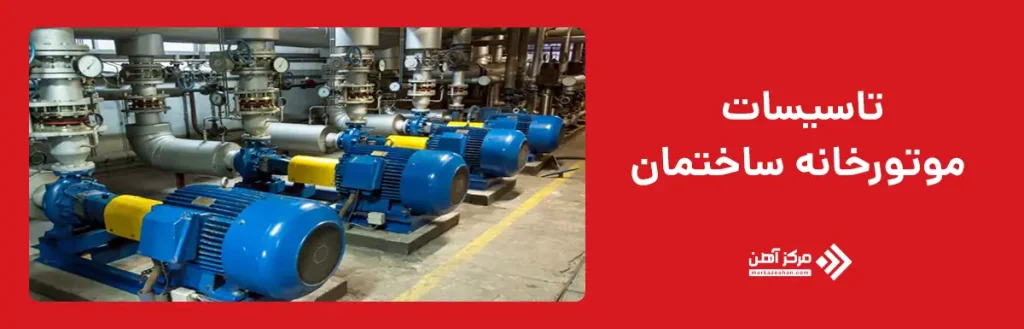

تأسیسات موتورخانه ساختمان بخش مهمی از زیرساخت های مکانیکی هر بنا به شمار می رود و نقش حیاتی در تأمین گرمایش، سرمایش و آب گرم دارد. اجزای موتورخانه ساختمان شامل دیگ، مشعل، پمپ، منبع انبساط و سیستم لوله کشی است که با طراحی و اجرای دقیق، کارایی بالایی ایجاد می کنند. در ساخت تاسیسات موتورخانه باید به انتخاب مصالح مناسب مانند لوله، عایق و تجهیزات کنترلی توجه شود، زیرا قیمت متریال، به ویژه قیمت آهن و فولاد، تأثیر مستقیمی بر هزینه نهایی پروژه دارد. اجزای سیستم موتورخانه ساختمان در هماهنگی کامل با یکدیگر کار می کنند تا دمای مطلوب فضا را حفظ نمایند. در پروژه های موتورخانه ساختمان مسکونی، طراحی باید با در نظر گرفتن صرفه جویی در انرژی و ایمنی انجام شود. علاوه بر این، آموزش تاسیسات موتورخانه برای تکنسین ها و مهندسان اهمیت زیادی دارد تا بهره وری سیستم و دوام تجهیزات به حداکثر برسد.
موتورخانه چیست؟ موتورخانه قلب تپنده تأسیسات هر ساختمان است که وظیفه تأمین گرمایش، سرمایش و آب گرم مصرفی را بر عهده دارد. در پروژه های مختلف مانند موتورخانه ساختمان مسکونی، موتورخانه مدرسه یا حتی موتورخانه کوچک، طراحی و اجرا باید متناسب با نیاز حرارتی، فضای موجود و نوع کاربری انجام شود. در فرآیند طراحی موتورخانه ساختمان و اجرای آن، انتخاب صحیح تجهیزات و مصالح اهمیت زیادی دارد؛ زیرا عواملی مانند قیمت لوله، کیفیت دیگ، پمپ و مشعل تأثیر مستقیمی بر راندمان و هزینه نهایی دارند. در مرحله ساخت تاسیسات موتورخانه، تمام اجزای موتورخانه ساختمان شامل دیگ، مشعل، منبع انبساط، پمپ ها و سیستم کنترل، با دقت نصب و تنظیم می شوند. یادگیری صفر تا صد موتورخانه از طراحی تا نگهداری، به مهندسان کمک می کند تا سیستم هایی ایمن، کم مصرف و با دوام ایجاد کنند که آسایش ساکنان را در تمام فصول سال تضمین نماید.
موتورخانه ساختمان به عنوان قلب تاسیسات مکانیکی هر بنا، نقش اصلی در تأمین گرمایش، سرمایش و آب گرم دارد. با توجه به نوع کاربری ساختمان، موتورخانه ها به چند دسته مانند موتورخانه ساختمان مسکونی، موتورخانه مدرسه، موتورخانه تجاری یا اداری و موتورخانه کوچک تقسیم می شوند. هر کدام از این سیستم ها در طراحی، ظرفیت حرارتی، نوع تجهیزات موتورخانه و روش ساخت تاسیسات موتورخانه ساختمان تفاوت هایی دارند. در زمان طراحی و اجرای سیستم موتورخانه، عواملی مانند متراژ، نوع سوخت، تعداد مصرف کنندگان و بازده حرارتی در نظر گرفته می شود. انتخاب به صرفه ترین موتورخانه زمانی ممکن است که بین هزینه ساخت، نگهداری و مصرف انرژی تعادل برقرار شود. شناخت اجزای موتور خانه ساختمان و نحوه عملکرد آن، اولین گام در طراحی اصولی و اقتصادی سیستم حرارتی است.
| نوع موتورخانه | کاربرد اصلی | ویژگی ها | مناسب برای |
|---|---|---|---|
| موتورخانه مسکونی | گرمایش و آب گرم مصرفی | طراحی ساده، مصرف کم | آپارتمان ها، مجتمع ها |
| موتورخانه مدرسه | گرمایش کلاس ها و آب گرم | ایمنی بالا، ظرفیت متوسط | مدارس و مراکز آموزشی |
| موتورخانه کوچک | فضاهای محدود | کم مصرف و فشرده | ویلاها، کارگاه ها |
| موتورخانه تجاری/اداری | سرمایش و گرمایش هم زمان | کنترل هوشمند و صنعتی | برج ها، مراکز اداری |
در موتورخانه ساختمان مسکونی، هدف تأمین گرمایش یکنواخت و آب گرم به صورت مرکزی برای تمام واحدها است. در فرآیند طراحی موتورخانه مسکونی باید متراژ ساختمان، نوع سیستم گرمایشی و فضای در دسترس برای تجهیزات بررسی شود. اجزای موتورخانه ساختمان مانند دیگ، مشعل، پمپ و منبع انبساط در هماهنگی کامل کار می کنند تا مصرف انرژی به حداقل برسد. استفاده از به صرفه ترین موتورخانه با مشعل گاز سوز و بویلر چگالشی می تواند هزینه های سوخت را تا ۳۰٪ کاهش دهد. در ساخت تاسیسات موتورخانه توجه به عایق کاری حرارتی، تهویه مناسب و کنترل هوشمند از عوامل مهم افزایش راندمان است. این نوع موتورخانه معمولاً در زیرزمین یا طبقه منفی ساختمان اجرا می شود تا دسترسی، ایمنی و تهویه به شکل اصولی انجام گیرد.
موتورخانه مدرسه وظیفه تأمین گرمایش کلاس ها و آب گرم مصرفی را بر عهده دارد و در دسته سیستم های موتورخانه ساختمان آموزشی قرار می گیرد. طراحی آن باید بر اساس اصول ایمنی، تهویه مناسب و کنترل دقیق دما انجام شود تا سلامت دانش‌آموزان حفظ گردد. در زمان طراحی موتورخانه صنعتی یا آموزشی، استفاده از تجهیزات موتورخانه با راندمان بالا مانند دیگ فولادی، پمپ سیرکولاسیون و مشعل گاز سوز اهمیت زیادی دارد. در فرآیند ساخت تاسیسات موتورخانه برای مدارس، ایمنی گاز، کاهش آلودگی صوتی و مصرف بهینه سوخت از اولویت ها است. اجزای موتورخانه باید به صورت منظم سرویس شوند تا عملکرد سیستم پایدار بماند. تاسیسات موتورخانه ساختمان در مدارس معمولاً ساده تر از نمونه های تجاری است اما کیفیت طراحی و نگهداری آن تأثیر مستقیمی بر آسایش حرارتی محیط دارد.
موتورخانه کوچک معمولاً در ویلاها، خانه های شخصی یا ساختمان هایی با متراژ محدود استفاده می شود. این نوع موتورخانه ها، با استفاده از تجهیزات فشرده و کارآمد، عملکردی مشابه سیستم های بزرگ تر دارند اما در ابعاد کوچک تر طراحی می شوند. در این سیستم ها، طراحی و اجرای سیستم موتورخانه باید به گونه ای باشد که هم بازده بالا داشته باشد و هم هزینه ساخت و نگهداری پایین بماند. استفاده از تجهیزات موتورخانه کم مصرف، پمپ های کوچک و دیگ های چگالشی باعث می شود به صرفه ترین موتورخانه برای فضاهای محدود ایجاد شود. در مرحله ساخت تاسیسات موتورخانه، تهویه مناسب و عایق کاری از الزامات است. این نوع سیستم برای مکان هایی که امکان نصب موتورخانه مرکزی وجود ندارد، بهترین گزینه به شمار می رود و تعادلی بین کارایی و صرفه اقتصادی برقرار می کند.

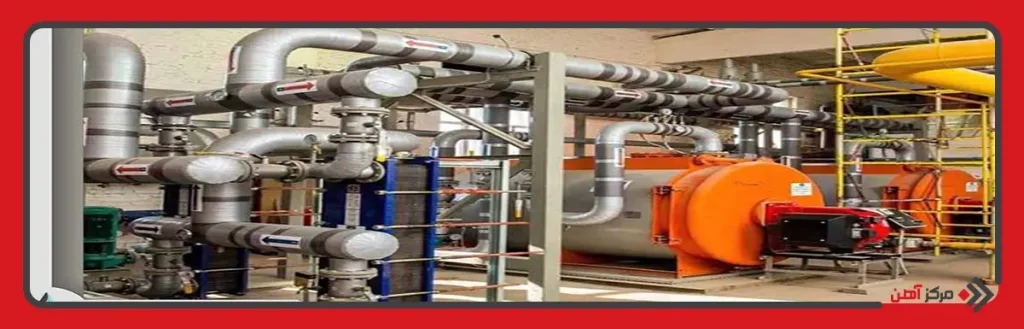

در موتورخانه تجاری یا اداری، سیستم ها معمولاً به صورت موتورخانه مرکزی طراحی می شوند تا بتوانند سرمایش و گرمایش هم زمان را برای فضاهای بزرگ تأمین کنند. در طراحی موتورخانه صنعتی این نوع ساختمان ها، از بویلرهای بزرگ، برج خنک کننده، چیلر جذبی یا تراکمی و سیستم های کنترل هوشمند استفاده می شود. اجزای موتورخانه ساختمان در این مدل شامل شبکه لوله کشی گسترده، مبدل های حرارتی و تابلو برق پیشرفته است. در زمان ساخت تاسیسات موتورخانه باید به راندمان انرژی، ایمنی کارکنان و تهویه مناسب توجه شود. استفاده از به صرفه ترین موتورخانه در ساختمان های اداری، هزینه انرژی را به شکل چشمگیری کاهش می دهد. به طور کلی، تاسیسات موتورخانه ساختمان در پروژه های تجاری ترکیبی از دقت مهندسی، قدرت بالا و کنترل اتوماتیک هستند که آسایش و کارایی مجموعه را تضمین می کنند.
ساخت تاسیسات موتورخانه ساختمان فرآیندی دقیق و مهندسی است که از مرحله طراحی تا اجرای نهایی را شامل می شود. در این فرآیند، انتخاب تجهیزات لازم برای نصب موتورخانه مانند دیگ، مشعل، پمپ ها و منبع انبساط اهمیت ویژه ای دارد. همچنین نوع سوخت (گاز طبیعی یا موتورخانه گاز مایع) در تعیین ساختار و ایمنی سیستم تأثیر دارد. در ساختمان های کوچک یا موتورخانه برای ویلا، تمرکز بر بهینه سازی فضا و کاهش مصرف انرژی است. مهندسان با محاسبه ظرفیت حرارتی و بار گرمایی، بهترین طرح برای سیستم موتورخانه را انتخاب می کنند تا کارایی بالا و عمر طولانی تجهیزات تضمین شود. در مراحل نهایی، تست عملکرد، کنترل نشتی و تنظیم فشار از گام های حیاتی است.
طراحی موتورخانه صنعتی نیازمند دانش فنی بالا در زمینه حرارت، سیالات و کنترل اتوماسیون است. در این مرحله، مهندس طراح باید علاوه بر محاسبه دقیق بار گرمایی، به اصول طراحی سیستم تهویه مطبوع موتورخانه و تهویه احتراق توجه کند. در واحدهای صنعتی، اجزای موتورخانه ساختمان شامل دیگ های بزرگ، مبدل های حرارتی، برج خنک کننده و تابلو برق قدرت است. طراحی مناسب مسیر لوله کشی، انتخاب عایق حرارتی مناسب و پیش بینی فضای تعمیر و نگهداری از عوامل کلیدی موفقیت هستند. در پروژه های صنعتی معمولاً از موتورخانه گاز مایع یا دو گانه سوز برای کاهش هزینه انرژی استفاده می شود. هدف اصلی در طراحی، دستیابی به حداکثر راندمان و حداقل تلفات حرارتی است تا بهره وری کلی کارخانه یا مرکز تولیدی افزایش یابد.

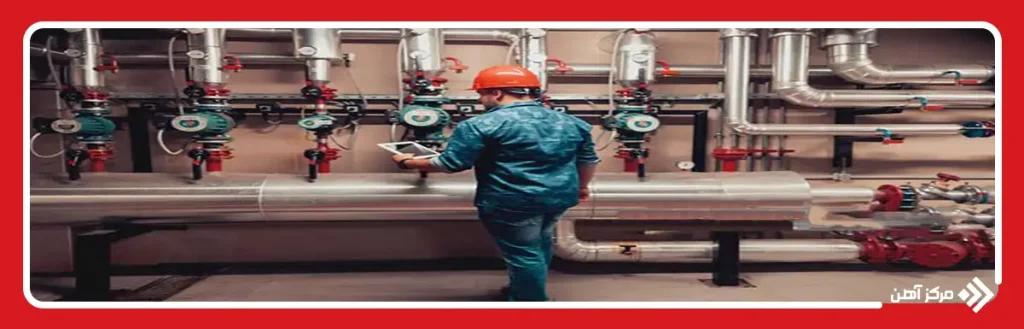

اجزای سیستم موتورخانه ساختمان مجموعه ای از تجهیزات به هم پیوسته اند که وظیفه تأمین حرارت، گردش آب و کنترل فشار را بر عهده دارند. این اجزا شامل دیگ، مشعل، پمپ، منبع انبساط، شیر آلات، مبدل حرارتی و سیستم کنترل دما هستند. در ساختمان های مسکونی و ویلاها، اجزای موتورخانه شوفاژ نقش مهمی در پایداری دمای محیط دارند. در طراحی دقیق، مسیر ورود و خروج آب، مسیر گاز و سیستم تهویه احتراق باید کاملاً استاندارد باشد. انتخاب درست متریال لوله کشی و تجهیزات، علاوه بر کارایی، بر طول عمر تاسیسات موتورخانه ساختمان نیز تأثیر مستقیم دارد. این اجزا در هماهنگی کامل، گرما را از منبع تولید به سراسر ساختمان منتقل کرده و آسایش حرارتی ایجاد می کنند.
اجزای موتورخانه ساختمان

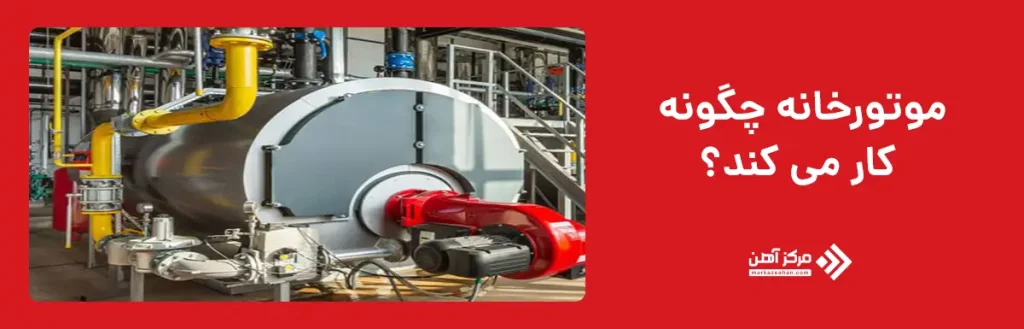

در پاسخ به این‌که موتورخانه چگونه کار می کند؟ باید گفت: مشعل با احتراق سوخت، حرارت لازم را برای گرم کردن آب درون دیگ فراهم می کند. سپس این آب گرم به وسیله پمپ ها در مدار بسته لوله ها جریان می یابد و به رادیاتورها یا فن کویل ها می رسد. پس از تبادل حرارت، آب سرد شده مجدداً به دیگ باز می گردد و چرخه تکرار می شود. در این فرآیند، هماهنگی میان اجزای موتورخانه ساختمان بسیار حیاتی است تا فشار، دما و دبی جریان به صورت دقیق کنترل شود. سیستم تهویه مناسب و تنظیم مشعل برای احتراق کامل، موجب افزایش راندمان و کاهش مصرف سوخت می شود. در سیستم موتورخانه گازمایع نیز روند مشابه است، با این تفاوت که سوخت از مخزن گاز مایع تأمین می گردد.
نقشه تاسیسات موتورخانه ساختمان سند فنی و اجرایی پروژه است که مسیر لوله کشی، جانمایی تجهیزات و نحوه اتصال اجزا را مشخص می کند. این نقشه در مرحله طراحی موتورخانه مسکونی یا صنعتی، بر اساس محاسبات دقیق بار حرارتی و فشار سیستم تهیه می شود. در آن محل نصب اجزای موتورخانه مانند دیگ، پمپ، منبع انبساط و تابلو برق تعیین می شود تا اجرای پروژه بدون خطا انجام گیرد. مهندسان با توجه به نوع سوخت، مسیر گاز یا موتورخانه گاز مایع را نیز مشخص می کنند. نقشه های تأسیسات معمولاً شامل پلان، نما و دیاگرام شماتیک هستند و اجرای صحیح آن ها در ساخت تاسیسات موتورخانه باعث صرفه جویی در زمان و کاهش هزینه ها می شود.
نحوه کار موتورخانه بر اساس اصول انتقال حرارت و گردش سیال طراحی شده است. در این سیستم، مشعل سوخت را می سوزاند و دیگ آب را تا دمای مشخصی گرم می کند. سپس پمپ ها آب گرم را در شبکه لوله ها به گردش در می آورند تا گرما به فضاهای مختلف منتقل شود. این چرخه در تمام طول زمستان به صورت خودکار و پیوسته ادامه دارد. در ساختمان های کوچک مانند موتورخانه برای ویلا، از سیستم های فشرده تر و کم مصرف تر استفاده می شود. عملکرد هماهنگ اجزای موتورخانه ساختمان مانند پمپ، دیگ و ترموستات نقش کلیدی در حفظ راندمان دارد. همچنین در طراحی باید تهویه و دودکشی مناسب لحاظ شود تا ایمنی احتراق تضمین گردد.
موتورخانه ساختمان مزایایی چون گرمایش یکنواخت، عمر طولانی، تأمین هم زمان آب گرم و امکان کنترل متمرکز دما دارد. در مقابل، هزینه اولیه ساخت و نصب بالا و نیاز به فضای مجزا از معایب موتورخانه محسوب می شود. در تاسیسات موتورخانه ساختمان بزرگ، سرویس دوره ای و نظارت فنی الزامی است تا از افزایش مصرف انرژی جلوگیری شود. در ویلاها یا فضاهای کوچک، استفاده از سیستم موتورخانه گاز مایع یا پکیج های هوشمند می تواند جایگزین مقرون به صرفه ای باشد. انتخاب صحیح اجزای موتورخانه و رعایت استانداردهای طراحی سیستم تهویه مطبوع موتورخانه می تواند معایب را به حداقل و راندمان را به حداکثر برساند.
برای افزایش بازدهی سیستم موتورخانه، باید چند اصل اساسی رعایت شود. استفاده از تجهیزات موتورخانه با راندمان بالا مانند دیگ چگالشی و مشعل دو مرحله ای، بهبود تهویه احتراق و عایق‌کاری لوله ها از مهم ترین اقدامات است. تنظیم دقیق ترموستات و کنترل خودکار دما مانع از اتلاف انرژی می شود. در طراحی موتورخانه مسکونی، مسیر کوتاه لوله کشی و حداقل افت فشار مد نظر قرار می گیرد. سرویس منظم اجزای موتورخانه ساختمان مانند پمپ ها، مشعل و فیلترها نیز نقش مؤثری در افزایش راندمان دارد. در پروژه های بزرگ، اجرای طراحی سیستم تهویه مطبوع موتورخانه و مانیتورینگ هوشمند به صورت دیجیتال باعث کاهش مصرف سوخت و افزایش عمر تجهیزات خواهد شد.
طراحی موتورخانه ساختمان یکی از حساس ترین مراحل در اجرای سیستم های گرمایشی و سرمایشی است که مستقیماً بر بازده انرژی و عمر تجهیزات تأثیر دارد. در گام نخست، مهندس طراح باید بر اساس متراژ، نوع کاربری و شرایط اقلیمی، ظرفیت حرارتی مورد نیاز را محاسبه کند. سپس با توجه به این اطلاعات، نوع اجزای موتورخانه ساختمان مانند دیگ، مشعل، پمپ و منبع انبساط تعیین می شود. در فرآیند ساخت تاسیسات موتورخانه، باید مسیرهای لوله کشی کوتاه، تهویه مناسب، دسترسی آسان برای تعمیرات و عایق کاری دقیق لحاظ شود. همچنین کنترل دما و فشار سیستم باید به صورت خودکار انجام گیرد تا از نوسانات حرارتی جلوگیری شود. رعایت فاصله استاندارد بین تجهیزات، طراحی صحیح مسیر دودکش و پیش بینی فضای ایمن برای تاسیسات موتورخانه ساختمان از الزامات طراحی اصولی است. هدف نهایی، ایجاد سیستمی کارآمد، ایمن و اقتصادی است که آسایش حرارتی ساکنان را تضمین کند.
رعایت نکات فنی و ایمنی در تاسیسات موتورخانه ساختمان برای جلوگیری از خطرات احتمالی مانند نشت گاز، آتش سوزی یا انفجار ضروری است. در زمان ساخت تاسیسات موتورخانه باید از تهویه مناسب جهت خروج گازهای احتراق و تأمین هوای تازه اطمینان حاصل شود. نصب سیستم اعلام و اطفای حریق، استفاده از شیر قطع اضطراری گاز و اجرای سیم کشی استاندارد از مهم ترین اصول ایمنی هستند. تمامی اجزای موتورخانه ساختمان مانند دیگ، مشعل، پمپ‌ها و مخازن باید دارای استاندارد معتبر و بر اساس ظرفیت طراحی شده باشند. بازدید و سرویس منظم سیستم توسط تکنسین متخصص، مانع از تجمع دوده، افزایش مصرف سوخت و کاهش راندمان می شود. همچنین درب موتورخانه باید مقاوم در برابر حرارت و به بیرون باز شود تا در مواقع اضطراری خروج آسان ممکن باشد. رعایت این نکات موجب افزایش عمر تجهیزات و عملکرد مطمئن موتورخانه در طول سال های بهره برداری خواهد شد.
جمع بندی
در مجموع، تاسیسات موتورخانه ساختمان نقش حیاتی در تأمین گرمایش، سرمایش و آب گرم مصرفی دارد و طراحی صحیح آن تضمین کننده آسایش، ایمنی و صرفه جویی انرژی است. انتخاب دقیق اجزای موتورخانه ساختمان و اجرای استاندارد لوله کشی، تهویه و کنترل دما، پایه های عملکرد بهینه سیستم را تشکیل می دهد. در فرآیند ساخت تاسیسات موتورخانه باید به راندمان، ایمنی و نگهداری آسان توجه ویژه داشت. اجرای اصول فنی و سرویس منظم، عمر تجهیزات را افزایش داده و هزینه های انرژی را به حداقل می رساند.
سوالات متداول
موتورخانه مرکز تأمین گرمایش، سرمایش و آب گرم مصرفی ساختمان است که با استفاده از تجهیزات مکانیکی، انرژی حرارتی را تولید و توزیع می کند.
موتورخانه گاز سوز با دیگ چگالشی و مشعل دو مرحله ای از نظر مصرف انرژی و هزینه سوخت، اقتصادی ترین گزینه در ساختمان های جدید است.
دیگ یا بویلر، مشعل، منبع انبساط، پمپ سیرکولاسیون، مبدل حرارتی، تابلو برق و سیستم لوله کشی از اجزای کلیدی موتورخانه هستند.
برای ساختمان های بیش از ۵ واحد مسکونی، برج ها، مراکز اداری و تجاری بزرگ که نیاز به گرمایش و سرمایش هم زمان دارند.
تجهیزاتی شامل دیگ آب گرم، مشعل، منبع دو جداره یا کویل دار، پمپ ها، کلکتور، شیر آلات کنترلی، تابلو برق و سیستم تهویه.
مشعل با احتراق سوخت، دیگ را گرم می کند؛ آب درون دیگ حرارت گرفته و از طریق پمپ ها در لوله ها به رادیاتورها یا کویل ها ارسال می شود.
در ساختمان های تجاری و اداری، ظرفیت حرارتی، تعداد بویلرها و سطح کنترل خودکار بیشتر بوده و از سیستم های تهویه مطبوع مرکزی استفاده می شود.
موتورخانه گرمایش یکنواخت، عمر طولانی و قابلیت تأمین انرژی برای چند واحد را فراهم می کند. اما هزینه نصب و نگهداری آن بالا است و در صورت تنظیم نادرست، مصرف سوخت زیادی دارد.
طراحی باید بر اساس محاسبه دقیق بار حرارتی و برودتی، تهویه مناسب، ایمنی سوخت و دسترسی آسان برای سرویس انجام شود.
نصب تهویه مناسب، عایق کاری حرارتی، سیستم اعلام حریق، کنترل نشتی گاز و سرویس منظم دیگ و مشعل الزامی است.
با استفاده از بویلر چگالشی، عایق کاری لوله ها، سرویس دوره ای مشعل و نصب کنترلر هوشمند دما می توان راندمان را بالا برد.
بسته به ظرفیت، متراژ ساختمان و نوع تجهیزات، هزینه راه اندازی موتورخانه معمولی بین ۳۰۰ میلیون تا یک میلیارد و دویست میلیون تومان است و هزینه نگهداری سالانه معمولاً حدود ۳ تا ۷ درصد ارزش کل سیستم می باشد.
برای ساختمان های بزرگ، موتورخانه اقتصادی تر و با دوام تر است؛ اما در واحدهای کوچک، پکیج دیواری از نظر هزینه و استقلال بهتر است.

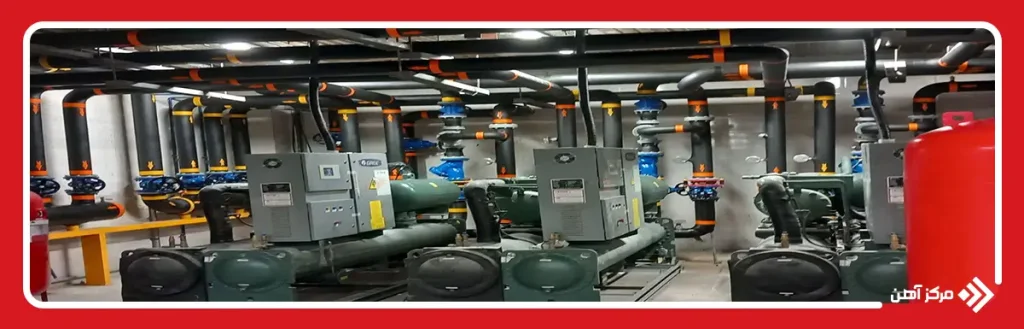

معمولاً در زیرزمین یا پایین ترین طبقه با تهویه کافی و دسترسی آسان به لوله های اصلی نصب می شود تا ایمنی و عملکرد بهینه داشته باشد.
