راهنمای کامل بولت چشمی یا آی بولت

زمانی که با سازه ‌ای مواجه هستید که نیاز به اتصال ایمن، جا به ‌جایی عمودی یا آویزان کردن تجهیزات دارد، استفاده از پیچ چشمی یا آی بولت (Eye Bolt) یک گزینه مناسب و کاربردی خواهد بود. طراحی خاص این قطعه‌ی ساده ‌نما، آن را به نقطه‌ ای کاملاً مطمئن و پایدار برای اتصال زنجیر، کابل، طناب یا سیم ‌بکسل بدل کرده است.

چه در پروژه ‌های ساختمانی و صنعتی، چه در کاربردهای خانگی، استفاده از آی بولت راه‌ حلی دقیق و قابل ‌اعتماد برای نگهداری و تحمل بار محسوب می‌ شود. البته به شرطی که نوع، جنس و نحوه‌ی نصب آن با دقت انتخاب شده باشد. در ادامه با جزئیات بیشتری به این می‌ پردازیم که آی بولت دقیقاً چیست و چه کاربردهایی دارد، پس با ما همراه باشید.

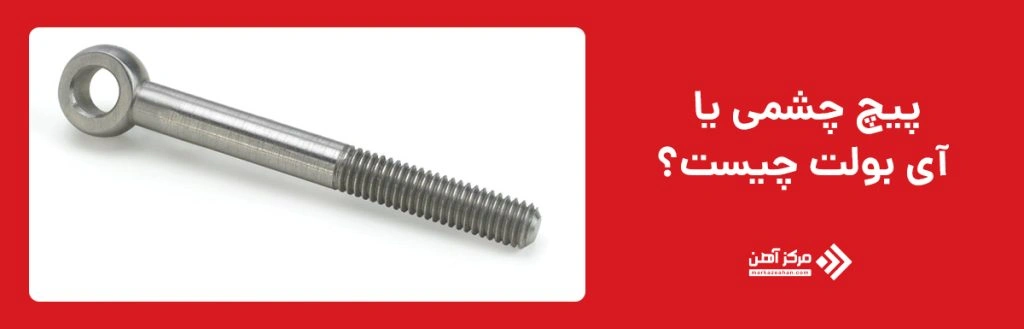

پیچ چشمی یا آی بولت چیست؟

تصور کنید یک پیچ معمولی در اختیار دارید، با این تفاوت که به‌ جای سر شش ‌گوش یا دوسو، یک حلقه‌ ی فلزی بسته در انتهای آن قرار دارد. به چنین قطعه‌ ای، آی بولت یا پیچ چشمی گفته می‌شود. این طراحی ساده اما هوشمندانه، امکان اتصال طناب، زنجیر، سیم بکسل یا کابل را فراهم می ‌کند.

به دلیل همین ویژگی، آی بولت‌ها در طیف گسترده ‌ای از صنایع از حمل‌ و نقل گرفته تا ساخت ‌و ساز کاربرد دارند. برخی از نام‌ های رایج دیگر برای این قطعه عبارت ‌اند از پیچ گوشواره ‌ای، پیچ قلاب ‌دار و قلاب دینام. البته باید توجه داشت که این اصطلاحات بسته به طراحی و نحوه نصب، تفاوت ‌های جزئی با هم دارند.

مشخصات، ابعاد و اندازه بولت چشمی

برای انتخاب درست آی بولت بهتر است با مشخصات فنی آن آشنا باشید:

• ساختار کلی: یک سر رزوه دار (مشابه پیچ های معمولی) و یک حلقه فلزی بسته در سر دیگر.
• جنس: آی بولت ها از متریال های مختلفی ساخته می شوند تا در شرایط متفاوت دوام بیاورند:

فولاد کربنی: قدرت بالا و تحمل بارهای سنگین

فولاد گالوانیزه: مقاوم در برابر زنگ زدگی و رطوبت

استیل (فولاد ضد زنگ): مناسب برای محیط های شیمیایی یا دریایی

برنج، آلومینیوم، تیتانیوم: برای پروژه های خاص یا وزن کم

• ابعاد:

سایز رزوه: از M6 تا M64 (قطر خارجی رزوه)

طول: بین ۲۰ تا ۱۰۰ میلی متر، بسته به نیاز پروژه

استانداردهایی مثل DIN 580 (برای حلقه های ثابت) و DIN 444 (برای حلقه های متحرک) نیز وجود دارند که مشخصات ساخت را تعیین می کنند.

کاربردهای آی بولت در صنایع مختلف

کاربردهای آی بولت یا پیچ چشمی بیشتر از آن چیزی است که به نظر می رسد. چند نمونه از کاربردهای مهم محصول را در ادامه مورد بررسی قرار داده‌ایم:

صنایع سنگین و تولیدی

در فضای صنعتی سنگین، مثل کارخانه های تولید قطعات بزرگ، نیروگاه ها یا صنایع فلزی، آی بولت یا همان پیچ چشمی یکی از قطعاتی است که بدون آن، بسیاری از فعالیت ها عملاً ممکن نیستند. یکی از مهم ترین کاربردهای آن، اتصال جرثقیل ها یا لیفتینگ هوک ها به قطعات سنگین است. انتخاب مدل مناسب، مانند پیچ چشمی گوشواره ای برای بارهای زاویه دار یا حلقه ای برای بارهای عمودی، در این بخش به شدت مهم است.

در کارخانه های بزرگ، آی بولت ها همچنین برای مهار سازه های فلزی سنگین به فونداسیون یا بدنه اصلی کارخانه استفاده می شوند. این اتصال، باید در برابر ارتعاشات، وزن های متغیر و حتی ضربه های احتمالی مقاومت کند.

صنعت دریایی و نفت و گاز

اگر وارد اسکله ها یا تأسیسات دریایی شوید، متوجه می شوید که پیچ چشمی ها تقریباً در همه جا حضور دارند؛ از دکل های نفتی تا کشتی ها و تجهیزات پای اسکله. چرا که آی بولت در این محیط ها، به شکل نقطه اتصال مطمئن برای کابل ها، زنجیرها، و سیستم های مهار عمل می کنند.

جنس آی بولت در صنعت دریایی باید از استیل ضد زنگ گرید بالا یا فولاد گالوانیزه داغ باشد تا در برابر خوردگی محافظت شود. این پیچ ها در مهار تجهیزات شناور، نصب سیستم های انتقال کابل زیر آب، یا حتی اتصال بادبان ها و جرثقیل های کوچک در بندرگاه کاربرد دارند.

در تأسیسات نفت و گاز نیز پیچ چشمی ها برای مهار تجهیزات گران قیمت و حساس مثل توربین ها، کمپرسورها یا پنل های کنترلی استفاده می شوند که اغلب در معرض ارتعاش، فشار و رطوبت بالا هستند. در چنین کاربردهایی انتخاب آی بولت با استاندارد DIN 580 یا DIN 444 اهمیت دو چندانی پیدا می کند.

مصارف ساختمانی و خانگی

شاید فکر کنید آی بولت فقط مخصوص صنایع بزرگ است، اما در فضاهای مسکونی و ساختمان سازی هم حضور پررنگی دارد، فقط در ابعاد کوچک تر مخصوص مصارف سبک تر ساخته می شود. برای مثال نصب لوسترهای سقفی، گلدان های معلق، یا تابلوهای سنگین با استفاده از پیچ چشمی انجام می شود. در این نوع موقعیت‌ها، از مدل های خودکار یا پیچ هایی با رزوه نوک تیز استفاده می شود که می توان آن ها را مستقیماً در چوب یا دیوارهای گچی فرو کرد.

در انبارها یا فضاهای کارگاهی خانگی، پیچ چشمی نقش نگهدارنده کابل های برق، زنجیرهای تعلیق یا حتی لوله های سبک را ایفا می کند. با یک حلقه فلزی که به راحتی با پیچ وارد دیوار می شود، می توان نظمی اصولی در فضای کار ایجاد کرد. این نوع آی بولت ها به طور کلی از فولاد با روکش گالوانیزه ساخته می شوند!

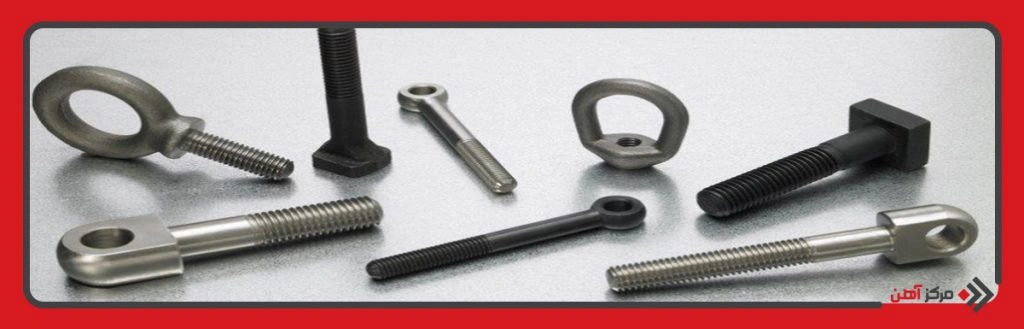

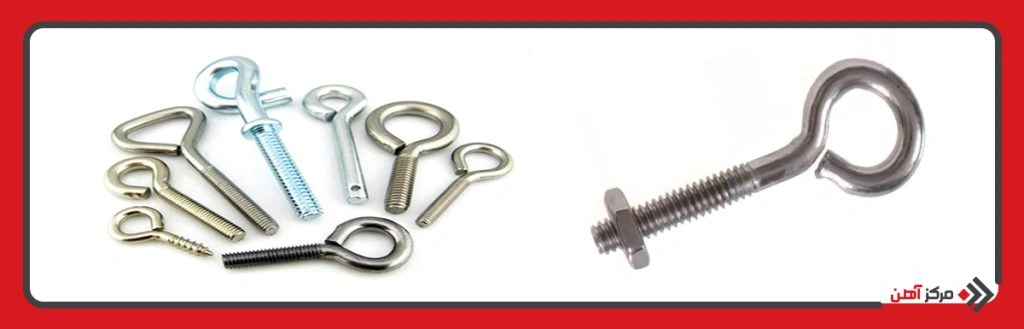

انواع پیچ چشمی یا آی بولت

آی بولت ها در انواع مختلفی طراحی شده اند تا نیازهای متفاوت در پرژه های مختلف را پوشش دهند. در ادامه مهم ‌ترین انواع این پیچ را معرفی می کنیم:

انکربولت چشمی

انکربولت ها پیچ هایی هستند که درون بتن یا سازه های ثابت نصب می شوند و نوع چشمی آن ها مخصوص نصب دائم و تحمل نیروهای بالا طراحی شده است. از این نوع بولت چشمی، به طور مستقیم در فونداسیون بتنی یا دیوارهای مقاوم استفاده می شوند و اغلب همراه رول بولت یا چسب مخصوص نصب می شوند.

پیچ چشمی گوشواره ای

یکی از انواع محبوب بولت چشمی، نوع گوشواره ای است که حلقه آن به شکل خمیده و زاویه دار طراحی شده و اغلب برای تحمل بارهای زاویه دار یا بارهایی که در جهتی خاص کشیده می شوند کاربرد دارد. رزوه آن ها کامل است و بدون شانه ساخته می شود.

پیچ چشمی خودکار

مدلی سبک، سریع و مناسب برای کارهای خانگی، مدل بولت چشمی خودکار است. این مدل، رزوه ای نوک تیز دارد که مستقیماً بدون نیاز به رول پلاک یا مهره به چوب یا دیوار گچی وارد می شود. حلقه بسته ی آن برای آویزان کردن وسایل سبک مثل تابلو، کابل یا پرده بسیار ایده آل است.

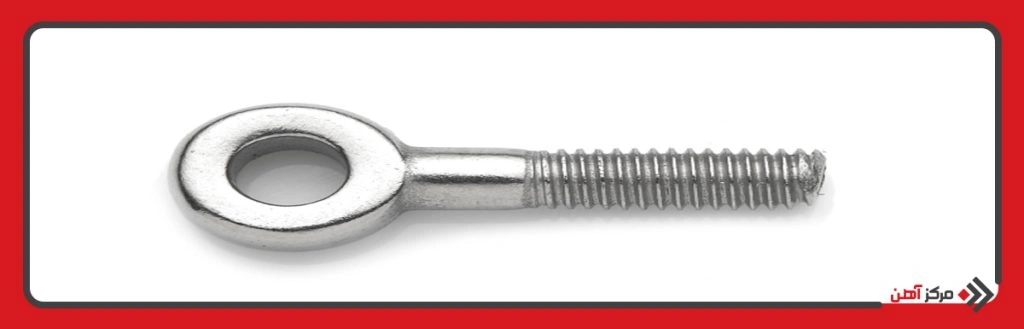

پیچ چشمی حلقه ای

پیچ چشمی حلقه ای همانطور که از نامش مشخص است، حلقه ای بسته و کامل دارد، در بسیاری از مواقع برای آویزان کردن تجهیزات در فضای آزاد یا اتصال سیم و زنجیرهای سنگین استفاده می شود.

پیچ چشمی محافظ

پیچ چشمی محافظ یکی از انواع بولت چشمی است که با پوشش ضد زنگ و ضد آب ساخته می شود. جنس آن از استیل ضد زنگ یا فولاد گالوانیزه می باشد و برای کار در محیط های سخت مثل پالایشگاه، دریا، یا مکان هایی با رطوبت بالا طراحی شده است.

پیچ چشمی دم خوکی

نوع خاصی از آی بولت که حلقه اش باز و به شکل دم خوک یا حرف S انگلیسی است. این محصول برای استفاده های سبک و سریع، مثل نگه داری از کابل یا طناب در فضای موقت یا تنظیم پذیر مناسب است که امکان باز و بسته‌ شدن آن به‌ سادگی فراهم است.

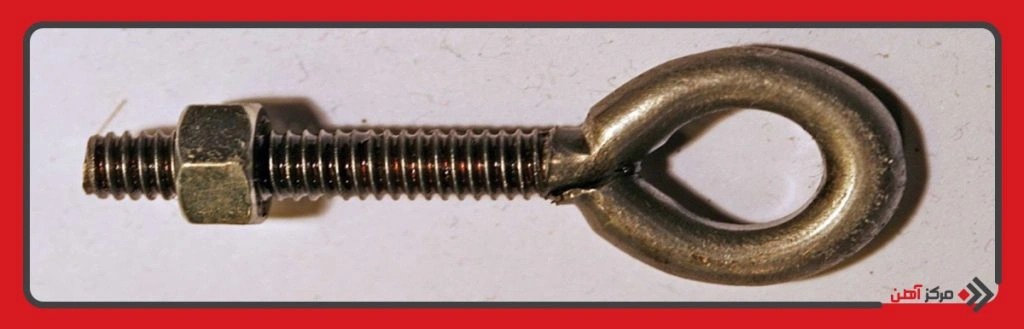

نحوه نصب رول بولت چشمی

پس از بررسی انواع پیچ چشمی (آی بولت) و ویژگی‌ های آن ‌ها، در این بخش به یکی از مراحل کلیدی در فرآیند اجرا یعنی نصب صحیح و اصولی رول بولت چشمی در سازه‌های مقاوم می ‌پردازیم.

در برخی کاربردها، برای نصب آی بولت روی دیوارهای بتنی یا مصالح ساختمانی، از ترکیب آن با رول بولت استفاده می‌ شود که اصطلاحاً به آن رول بولت چشمی گفته می‌ شود. این نوع نصب مخصوصاً در سازه های سنگین، جرثقیل ها، تابلوهای بزرگ، و تجهیزاتی که نیاز به مهار مطمئن دارند، اهمیت ویژه ای دارد.

مراحل نصب رول بولت چشمی به شرح زیر است:

انتخاب محل مناسب

اولین قدم انتخاب محل مناسب است. باید سطحی را انتخاب کنید که از لحاظ ساختاری مقاوم و بدون ترک یا ضعف باشد. بتن آرمه، دیوار بتنی یا ستون فلزی از انتخاب های رایج هستند. سطحی که قرار است رول بولت چشمی در آن نصب شود، باید توان تحمل بار عمودی یا زاویه دار را داشته باشد.

اندازه گیری و سوراخ کاری دقیق

با استفاده از مته بتن بر، سوراخی ایجاد کنید که قطر آن با رول بولت متناسب باشد. عمق سوراخ باید حداقل برابر با طول رول بولت باشد، حتی کمی بیشتر، تا امکان جاگیری کامل فراهم شود. در سوراخ کاری باید دقت کنید که زاویه مته دقیقاً عمود بر سطح باشد، مگر اینکه هدف بار زاویه دار باشد.

پاک سازی سوراخ

با یک دمنده هوا یا برس دستی، گرد و غبار داخل سوراخ را پاک کنید. وجود گرد و غبار می تواند باعث نچسبیدن یا لق شدن رول بولت چشمی شود.

قرار دادن رول بولت چشمی

رول بولت چشمی را داخل سوراخ قرار دهید. اگر لازم بود، با استفاده از چکش به آرامی و یکنواخت ضربه بزنید تا کامل وارد منفذ شود. توجه داشته باشید که سر پیچ نباید آسیب ببیند.

سفت کردن مهره

مهره رول بولت را با آچار مناسب محکم کنید. با این کار بدنه رول بولت درون سوراخ پخش می شود و در نتیجه، به شکل مکانیکی در بتن قفل می شود.

بررسی نهایی ایمنی و استحکام

پس از نصب با کشیدن آرام جسم یا طناب متصل به آی بولت، مطمئن شوید که پیچ لق نیست و هیچ حرکتی ندارد. اگر قصد استفاده سنگین دارید، حتماً از واشرهای تقویتی استفاده کنید.

نکات مهم در انتخاب پیچ چشمی مناسب

انتخاب کردن بولت چشمی باید بر اساس آگاهی صورت بگیرد تا بتوانید بیشترین بهره‌وری را از این تجهیزات ببرید. لازم به ذکر است که انتخاب نادرست می تواند منجر به شکست قطعه، آسیب به تجهیزات یا حتی حادثه شود. برای اینکه برآورد دقیقی از بودجه پروژه‌ داشته باشید، به جدول قیمت فعلی دقت کنید. قیمت این بولت‌ ها با توجه به قطر و طول رزوه متغیر است و از سوی دیگر قیمت آهن کیلویی که همواره در نوسان است، مستقیماً بر قیمت بولت‌ های فولادی تأثیر می‌گذارد. بنابراین اگر می خواهید از پروژه خود با خیال راحت، بهره وری داشته باشید، حتماً این نکات را در نظر بگیرید:

نوع بار وارد شده را بشناسید

اگر بار کاملاً عمودی باشد، می توانید از پیچ چشمی معمولی یا حلقه ای استفاده کنید.

اگر بار از زاویه وارد می شود (مثلاً از طرفین کشیده شود)، حتماً از پیچ چشمی گوشواره ای استفاده کنید. این مدل مخصوص تحمل بارهای زاویه دار طراحی شده است.

شرایط محیطی را در نظر بگیرید

در محیط هایی با رطوبت بالا یا تماس مداوم با آب (مثل فضاهای باز، کارگاه های دریایی یا سردخانه ها)، پیچ های استیل ضد زنگ یا گالوانیزه بهترین گزینه هستند. اگر محیط، دمای بالا یا مواد شیمیایی دارد، حتماً از استیل گرید بالا یا حتی تیتانیوم استفاده کنید.

جنس آی بولت را درست انتخاب کنید

• فولاد کربنی مناسب برای بارهای سنگین.
• استیل، مقاوم در برابر خوردگی.
• آلومینیوم و برنج مخصوص مصارف سبک.

به ابعاد توجه ویژه داشته باشید

همیشه سایز رزوه و طول پیچ را با ضخامت و جنس سطح مورد نظر تطبیق دهید. و علاوه بر آن برای سازه هایی که ارتعاش دارند، حتماً از آی بولت با شانه یا تقویت کننده استفاده کنید تا از شکست جلوگیری شود.

استانداردهای لازم را رعایت کنید و در نهایت قیمت را هم در نظر بگیرید

اگر پروژه صنعتی دارید یا قرار است بارهای سنگین مهار شوند، از آی بولت هایی با استانداردهای بین المللی مانند DIN 580 و DIN 444 استفاده کنید.

یکی دیگر از فاکتورهای تعیین‌کننده در انتخاب، قیمت بولت است. شما باید در کنار محاسبه بارگذاری و مقاومت مورد نیاز، نوسانات بازار را هم مد نظر قرار دهید تا بتوانید بهترین هم ‌خوانی را بین عملکرد فنی و هزینه پرداختی ایجاد کنید.

جمع بندی

پیچ چشمی یا آی بولت پایه و اساس ایمنی بسیاری از سازه ها، تجهیزات، جرثقیل ها و حتی تزئینات داخلی است. از رول بولت چشمی در دیوارهای بتنی گرفته تا پیچ گوشواره ای در جرثقیل های کارگاهی، هر نوع آی بولت بسته به شرایط، کارکرد متفاوتی دارد. یادتان باشد که انتخاب درست پیچ چشمی یعنی انتخاب امنیت، دوام و عملکرد مطمئن. هیچگاه نصب این قطعه را دست کم نگیرید.
