فن کویل چیست و چه کاربردی دارد؟

فن کویل یکی از مهم ترین تجهیزات در سیستم های تهویه مطبوع ساختمان است که نقش اصلی آن تامین سرمایش و گرمایش موضعی در فضاهای داخلی می باشد. این دستگاه به عنوان یک واحد پایانی در سیستم های مرکزی مانند چیلر یا بویلر عمل می کند و با استفاده از آب سرد یا گرم، دمای محیط را به شکل دقیق و قابل کنترل تنظیم می کند. اهمیت فن کویل در ساختمان های امروزی به دلیل نیاز به کنترل مستقل دما در هر فضا بسیار افزایش یافته و به یکی از اجزای استاندارد طراحی تاسیسات تبدیل شده است.

در سال های اخیر با افزایش توجه به بهینه سازی مصرف انرژی و ارتقای آسایش حرارتی، استفاده از فن کویل در پروژه های مسکونی، اداری و تجاری رشد قابل توجهی داشته است. این سیستم به دلیل انعطاف بالا در نصب، تنوع مدل ها و قابلیت کنترل جداگانه برای هر فضا، جایگاه ویژه ای در میان تجهیزات تهویه مطبوع پیدا کرده است. در کنار انتخاب تجهیزات مناسب، عوامل اقتصادی و زیرساختی نیز در طراحی پروژه ها تاثیرگذار هستند و به همین دلیل موضوعاتی مانند قیمت آهن در برآورد هزینه های کلی ساخت و اجرای تاسیسات اهمیت پیدا می کند.

فن کویل یا fan coil به دلیل ساختار ساده اما عملکرد موثر، به عنوان یکی از کاربردی ترین اجزای سیستم تهویه شناخته می شود و در کنار تجهیزات مرکزی مانند چیلر و بویلر، یک چرخه کامل تهویه مطبوع را تشکیل می دهد. شناخت دقیق عملکرد دستگاه فن کویل به مهندسین و طراحان کمک می کند تا سیستم هایی با راندمان بالاتر و مصرف انرژی کمتر طراحی کنند و در نهایت آسایش حرارتی بهتری برای کاربران فراهم شود.

فن کویل چیست؟

فن کویل چیست در واقع تعریف یک واحد پایانه ای (Terminal Unit) در سیستم تهویه مطبوع است که وظیفه آن تنظیم دمای هوای محیط به صورت موضعی است. این دستگاه از دو بخش اصلی فن و کویل تشکیل شده است و با استفاده از آب سرد یا گرم که از یک منبع مرکزی تامین می شود، شرایط دمایی مناسب را ایجاد می کند. فن کویل ها معمولا در فضاهای مختلف یک ساختمان نصب می شوند و امکان کنترل مستقل دما در هر اتاق را فراهم می کنند. این ویژگی باعث شده در ساختمان های مدرن، به ویژه ساختمان های اداری و مسکونی، استفاده از این سیستم بسیار رایج باشد.

از دیدگاه طراحی تاسیسات، فن کویل بخشی از یک شبکه گسترده تر است که شامل تجهیزات مرکزی و زیرساخت های مکانیکی می شود. در بسیاری از پروژه ها، طراحی و اجرای آن باید هماهنگ با تاسیسات موتورخانه ساختمان انجام شود، زیرا موتورخانه وظیفه تامین آب گرم و سرد مورد نیاز فن کویل ها را بر عهده دارد. این هماهنگی باعث افزایش راندمان سیستم و کاهش مصرف انرژی می شود.

در ساختمان های پیشرفته تر، کنترل فنکویل می تواند به صورت هوشمند نیز انجام شود. استفاده از سیستم های کنترلی پیشرفته این امکان را فراهم می کند که دما، مصرف انرژی و عملکرد کل سیستم تهویه به صورت دقیق مدیریت شود. این موضوع نه تنها باعث افزایش آسایش ساکنان می شود، بلکه در کاهش هزینه های انرژی نیز نقش مهمی دارد. فن کویل به دلیل ساختار ساده، انعطاف پذیری بالا و قابلیت کنترل مستقل، یکی از محبوب ترین تجهیزات در سیستم های تهویه مدرن محسوب می شود.

طرز کار فن کویل چگونه است؟

طرز کار فن کویل بر پایه یک فرآیند ساده اما بسیار موثر در انتقال حرارت است. در این سیستم، آب سرد یا گرم از طریق لوله کشی مرکزی وارد کویل دستگاه می شود و همزمان فن داخلی، هوا را از روی سطح کویل عبور می دهد. این تماس غیر مستقیم باعث می شود دمای هوا کاهش یا افزایش پیدا کند و سپس هوای تنظیم شده وارد فضای داخلی ساختمان شود. این مکانیزم باعث می شود کنترل دما در هر فضا به صورت مستقل و دقیق انجام گیرد.

در بسیاری از سیستم های تهویه مدرن، فن کویل ها به عنوان بخش پایانی یک چرخه بزرگ تر عمل می کنند. برای درک بهتر این چرخه باید بدانیم که تولید آب سرد معمولا توسط تجهیزاتی مانند چیلر انجام می شود. در اینجا دانستن اینکه چیلر چیست به ما کمک می کند تا ارتباط بین اجزای سیستم تهویه را بهتر درک کنیم، زیرا چیلر منبع اصلی تامین انرژی سرمایشی برای فن کویل ها محسوب می شود.

عملکرد فن کویل فقط محدود به سرمایش نیست، بلکه در فصل زمستان نیز با استفاده از آب گرم، گرمایش محیط را تامین می کند. این انعطاف پذیری باعث شده سیستم فن کویل یکی از پرکاربردترین روش های تهویه در ساختمان های مسکونی، اداری و حتی فن کویل صنعتی باشد. همچنین این دستگاه قابلیت کنترل دمای مستقل برای هر فضا را فراهم می کند که این موضوع در مدیریت انرژی ساختمان نقش بسیار مهمی دارد.

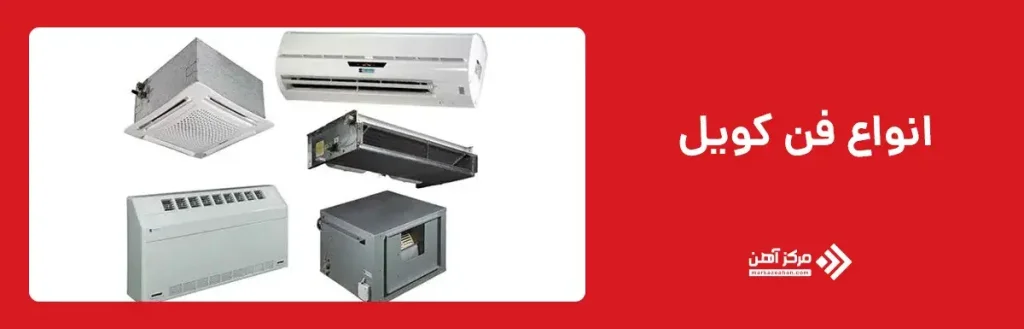

انواع فن کویل

انواع فن کویل بر اساس محل نصب، ظرفیت هوادهی و نوع کاربرد در ساختمان های مختلف دسته بندی می شوند. انتخاب نوع مناسب فن کویل به طراحی معماری، نوع کاربری فضا و میزان بار حرارتی یا برودتی محیط بستگی دارد. در سیستم های مدرن تهویه مطبوع، استفاده از مدل های مختلف این دستگاه باعث افزایش انعطاف پذیری طراحی و بهینه سازی مصرف انرژی می شود. هر نوع فن کویل ویژگی های خاص خود را دارد و نمی توان یک مدل را برای همه پروژه ها به عنوان گزینه استاندارد در نظر گرفت.

در بسیاری از ساختمان های پیشرفته امروزی، کنترل عملکرد فن کویل ها دیگر به روش های سنتی انجام نمی شود و سیستم های مدیریتی پیشرفته وارد عمل شده اند. استفاده از موتورخانه هوشمند در این نوع پروژه ها همچون استفاده از فن کویل خانگی باعث می شود توزیع آب سرد و گرم، کنترل دما و مدیریت مصرف انرژی به صورت دقیق تر و خودکار انجام شود. این موضوع نقش مهمی در افزایش راندمان کلی سیستم تهویه مطبوع دارد و انتخاب نوع فن کویل را نیز تحت تاثیر قرار می دهد.

در پروژه های ساختمانی بزرگ، انتخاب درست نوع فن کویل نقش مهمی در عملکرد کلی سیستم دارد. در بسیاری از ساختمان ها، ترکیب چند نوع مختلف از این دستگاه استفاده می شود تا نیازهای حرارتی فضاهای متفاوت به صورت مستقل تامین شود. این موضوع به ویژه در ساختمان های چند منظوره اهمیت بیشتری پیدا می کند، زیرا هر بخش شرایط دمایی متفاوتی دارد و نیاز به کنترل مستقل دارد.

درک درست از انواع فن کویل به مهندسین تاسیسات کمک می کند تا طراحی بهینه تری ارائه دهند و از دوباره کاری یا افزایش هزینه های اجرایی جلوگیری شود. در ادامه، مهم ترین انواع فن کویل را بررسی می کنیم.

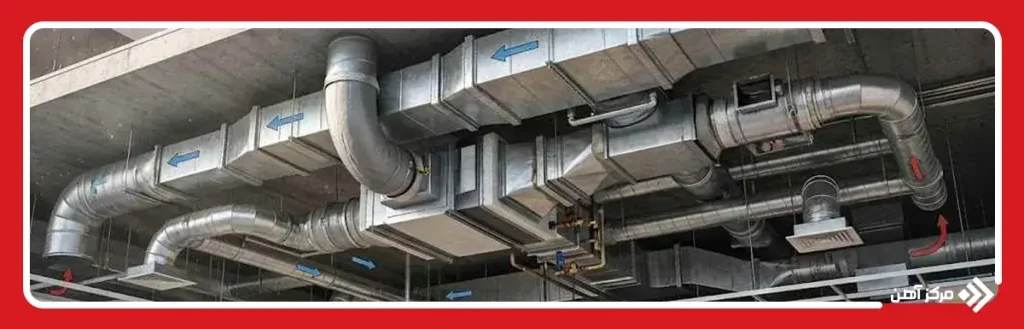

فن کویل سقفی

فن کویل سقفی یکی از رایج ترین انواع این دستگاه است که معمولا در سقف کاذب نصب می شود و به دلیل اشغال نکردن فضای مفید داخلی، در ساختمان های اداری و مسکونی بسیار محبوب است. این مدل به صورت توکار طراحی می شود و فقط دریچه هوا در فضای داخلی قابل مشاهده است. همین ویژگی باعث می شود از نظر زیبایی شناسی نیز گزینه مناسبی باشد.

از نظر عملکرد، فن کویل سقفی قابلیت توزیع یکنواخت هوا را دارد و برای فضاهای متوسط تا بزرگ مناسب است. این نوع دستگاه معمولا به سیستم کانال کوتاه یا مستقیم متصل می شود و می تواند در کنار سایر تجهیزات تاسیساتی به خوبی کار کند. همچنین تعمیر و نگهداری آن نسبت به برخی مدل های دیگر نیازمند دسترسی به سقف کاذب است که باید در طراحی اولیه ساختمان در نظر گرفته شود.

فن کویل دیواری

فن کویل دیواری همان طور که از نامش مشخص است، روی دیوار نصب می شود و بیشتر در فضاهایی استفاده می شود که امکان استفاده از سقف کاذب وجود ندارد. این مدل از نظر نصب بسیار ساده تر است و به همین دلیل در پروژه های بازسازی یا ساختمان های کوچک کاربرد زیادی دارد.

از نظر عملکرد، فن کویل دیواری معمولا ظرفیت متوسطی دارد و برای اتاق های مستقل، دفاتر کوچک یا واحدهای مسکونی مناسب است. این دستگاه به راحتی قابل کنترل است و کاربران می توانند دمای محیط را به صورت مستقیم تنظیم کنند. یکی از مزیت های مهم این مدل، دسترسی آسان برای تعمیر و سرویس دوره ای است که هزینه های نگهداری را کاهش می دهد.

فن کویل زمینی

فن کویل زمینی روی سطح زمین یا نزدیک کف نصب می شود و معمولا در فضاهایی استفاده می شود که دیوار یا سقف محدودیت دارند. این مدل به دلیل قرارگیری در ارتفاع پایین، جریان هوا را به صورت مستقیم در سطح محیط پخش می کند.

فن کویل زمینی برای فضاهایی مانند لابی ها، سالن ها یا محیط های آموزشی مناسب است. این مدل معمولا ظرفیت هوادهی بالاتری نسبت به مدل های دیواری دارد و می تواند حجم بیشتری از هوا را در مدت زمان کوتاه جابه جا کند. همچنین طراحی آن به گونه ای است که دسترسی به قطعات داخلی برای تعمیر و نگهداری آسان تر باشد.

فن کویل کانالی

فن کویل کانالی یکی از قدرتمندترین انواع این دستگاه است که معمولا برای فضاهای بزرگ و چند اتاقه استفاده می شود. این مدل به یک سیستم کانال کشی متصل می شود و می تواند هوای مطبوع را به چندین فضا به طور همزمان منتقل کند.

از نظر طراحی، فن کویل کانالی نیاز به برنامه ریزی دقیق تاسیساتی دارد زیرا باید ظرفیت هوادهی و افت فشار در کانال ها به درستی محاسبه شود. این مدل بیشتر در ساختمان های اداری بزرگ، هتل ها و مراکز تجاری کاربرد دارد و به دلیل توان بالا، یکی از گزینه های اصلی در پروژه های حرفه ای محسوب می شود.

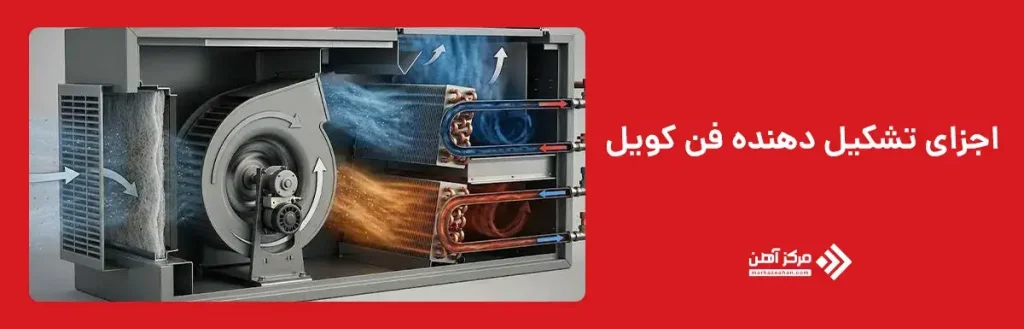

اجزای تشکیل دهنده فن کویل

اجزای تشکیل دهنده فن کویل به گونه ای طراحی شده اند که بتوانند به صورت هماهنگ فرآیند تبادل حرارتی و توزیع هوا را در محیط انجام دهند. این دستگاه از چند بخش اصلی تشکیل شده که هر کدام نقش مشخصی در عملکرد کلی سیستم دارند. شناخت این اجزا برای درک بهتر طرز کار فن کویل و همچنین انتخاب صحیح آن در پروژه های ساختمانی اهمیت زیادی دارد. هر چه طراحی و کیفیت این اجزا بهتر باشد، راندمان نهایی سیستم نیز افزایش پیدا می کند.

در سیستم های تهویه مدرن، اجزای فن کویل باید با سایر تجهیزات مانند شبکه لوله کشی و سیستم های مرکزی هماهنگ باشند. به همین دلیل در پروژه های حرفه ای، طراحی این بخش ها زیر نظر مهندس تاسیسات انجام می شود تا از افت راندمان یا مشکلات عملکردی جلوگیری شود. در ادامه مهم ترین اجزای فن کویل را بررسی می کنیم.

جزء	توضیح عملکرد	اهمیت در سیستم
کویل حرارتی	شامل لوله های مسی و فین های آلومینیومی است که وظیفه تبادل حرارت بین آب (سرد یا گرم) و هوا را بر عهده دارد	مهم ترین بخش در تعیین راندمان سرمایش و گرمایش
فن (Fan)	وظیفه مکش هوا از محیط و عبور دادن آن از روی کویل و سپس توزیع دوباره در فضا را دارد	تاثیر مستقیم بر حجم هوادهی و یکنواختی دما
فیلتر هوا	ذرات گرد و غبار و آلودگی ها را از جریان هوا حذف می کند و کیفیت هوای داخلی را بهبود می دهد	افزایش سلامت هوا و محافظت از اجزای داخلی دستگاه
سینی درین و سیستم تخلیه آب	جمع آوری و هدایت آب تقطیر شده ناشی از رطوبت هوا در حالت سرمایش	جلوگیری از نشتی آب و حفظ عملکرد ایمن سیستم

کویل حرارتی

کویل حرارتی مهم ترین بخش فن کویل است که وظیفه تبادل حرارت بین آب و هوا را بر عهده دارد. این بخش از لوله های مسی و فین های آلومینیومی تشکیل شده که سطح تماس هوا با سیال را افزایش می دهند. آب سرد یا گرم از داخل این لوله ها عبور می کند و هوا هنگام عبور از روی کویل، دمای خود را از دست می دهد یا جذب می کند.

کیفیت کویل تاثیر مستقیم بر راندمان سیستم دارد. هر چه سطح انتقال حرارت بیشتر باشد، عملکرد دستگاه بهتر خواهد بود. در سیستم های سرمایشی و گرمایشی مدرن، طراحی کویل به گونه ای انجام می شود که کمترین افت انرژی و بیشترین بازدهی حاصل شود.

فن (Fan)

فن یا پروانه، وظیفه به جریان انداختن هوا در داخل دستگاه را بر عهده دارد. این بخش هوا را از محیط مکش کرده و پس از عبور از روی کویل، دوباره به فضای داخلی منتقل می کند. قدرت و سرعت فن نقش مهمی در میزان توزیع هوا و یکنواختی دما در محیط دارد.

فن ها معمولا در دو نوع سانتریفیوژ یا آکسیال طراحی می شوند و انتخاب نوع مناسب آن به کاربرد دستگاه و ظرفیت مورد نیاز بستگی دارد. در مدل های پیشرفته تر، امکان تنظیم سرعت فن وجود دارد که باعث کنترل بهتر مصرف انرژی و سطح صدا می شود.

فیلتر هوا

فیلتر هوا یکی از اجزای مهم در فن کویل است که وظیفه آن حذف ذرات گرد و غبار و آلودگی های موجود در هوا می باشد. این بخش باعث بهبود کیفیت هوای داخلی و جلوگیری از ورود ذرات مضر به داخل سیستم می شود.

فیلترها معمولا به صورت قابل شستشو یا قابل تعویض طراحی می شوند. نگهداری منظم این بخش تاثیر زیادی در افزایش عمر دستگاه و حفظ راندمان آن دارد. در محیط هایی که آلودگی هوا بیشتر است، اهمیت فیلتر چند برابر می شود و باید در بازه های زمانی کوتاه تری سرویس شود.

سینی درین و سیستم تخلیه آب

سینی درین بخشی است که وظیفه جمع آوری آب تقطیر شده روی کویل را بر عهده دارد. زمانی که فن کویل در حالت سرمایش کار می کند، رطوبت موجود در هوا روی سطح کویل تقطیر شده و به صورت قطرات آب در می آید. این آب توسط سینی درین جمع آوری شده و از طریق لوله تخلیه به خارج هدایت می شود.

طراحی صحیح این بخش اهمیت زیادی دارد زیرا در صورت عدم تخلیه مناسب، امکان نشتی آب یا ایجاد رطوبت در محیط وجود دارد. به همین دلیل در نصب فن کویل، شیب بندی و مسیر تخلیه باید با دقت انجام شود تا عملکرد سیستم دچار مشکل نشود.

کاربرد فن کویل چیست؟

کاربرد فن کویل در ساختمان های مدرن بسیار گسترده است و تقریبا در هر پروژه ای که نیاز به کنترل مستقل دما وجود داشته باشد، از این دستگاه استفاده می شود. فن کویل ها در واحدهای مسکونی برای تنظیم دمای هر اتاق به صورت جداگانه، در ساختمان های اداری برای ایجاد شرایط کاری مطلوب و در فضاهای تجاری برای تامین آسایش حرارتی مشتریان به کار می روند. این دستگاه به دلیل انعطاف بالا در نصب و تنوع مدل ها، امکان استفاده در شرایط مختلف معماری را فراهم می کند.

در بسیاری از پروژه های بزرگ، فن کویل ها بخشی از یک سیستم مرکزی هستند که وظیفه تامین انرژی حرارتی آن ها بر عهده زیرساخت های مکانیکی ساختمان است. در این میان، نقش تاسیسات موتورخانه ساختمان بسیار مهم است، زیرا موتورخانه وظیفه تولید و توزیع آب گرم و سرد مورد نیاز فن کویل ها را بر عهده دارد. بدون این زیرساخت، عملکرد فن کویل امکان پذیر نخواهد بود و کل سیستم تهویه از کار می افتد.

کاربرد فن کویل تنها محدود به ساختمان های معمولی نیست و در بیمارستان ها، هتل ها، مراکز آموزشی و حتی برخی فضاهای صنعتی نیز مورد استفاده قرار می گیرد. این دستگاه به دلیل قابلیت کنترل مستقل دما در هر فضا، کمک می کند تا مصرف انرژی بهینه شود و هر بخش تنها به اندازه نیاز خود انرژی دریافت کند. همین ویژگی باعث شده فن کویل یکی از اجزای کلیدی در طراحی سیستم های تهویه مدرن باشد.

مزایا و معایب فن کویل

فن کویل مانند هر سیستم مکانیکی دیگر دارای مزایا و معایب خاص خود است که شناخت آن ها برای انتخاب صحیح بسیار ضروری است. یکی از مهم ترین مزایای این دستگاه، امکان کنترل مستقل دما در هر فضا است که باعث افزایش آسایش حرارتی و کاهش مصرف انرژی می شود. همچنین نصب و راه اندازی آن نسبت به برخی سیستم های مرکزی ساده تر است و انعطاف بالایی در طراحی معماری ایجاد می کند.

از دیگر مزایای فن کویل می توان به تنوع مدل ها، قابلیت استفاده در فضاهای مختلف و هزینه نگهداری نسبتا پایین اشاره کرد. این ویژگی ها باعث شده استفاده از آن در پروژه های ساختمانی بسیار رایج باشد. با این حال، این سیستم بدون ایراد نیست و معایبی نیز دارد. از جمله این معایب می توان به نیاز به نگهداری دوره ای فیلترها، تولید صدا در برخی مدل ها و وابستگی کامل به سیستم مرکزی اشاره کرد.

در مقایسه با سایر سیستم های تهویه، انتخاب فن کویل باید بر اساس نیاز پروژه و شرایط طراحی انجام شود. در برخی موارد، استفاده از سیستم های پیشرفته تر همراه با مدیریت هوشمند انرژی می تواند عملکرد بهتری ایجاد کند. در همین راستا، بهره گیری از فناوری هایی مانند موتورخانه هوشمند می تواند نقش مهمی در بهینه سازی عملکرد کلی سیستم تهویه و کاهش مصرف انرژی داشته باشد.

نکات مهم در انتخاب فن کویل مناسب

انتخاب فن کویل مناسب یکی از مراحل مهم در طراحی سیستم تهویه مطبوع است که تاثیر مستقیم بر راندمان، مصرف انرژی و آسایش حرارتی دارد. اولین نکته در انتخاب این دستگاه، توجه به ظرفیت حرارتی و برودتی مورد نیاز فضا است. اگر ظرفیت به درستی انتخاب نشود، سیستم یا دچار کمبود عملکرد می شود یا انرژی بیش از حد مصرف خواهد کرد.

نکته دوم، نوع کاربری ساختمان است. برای مثال در ساختمان های مسکونی معمولا از فن کویل های کم صدا و جمع و جور استفاده می شود، در حالی که در فضاهای تجاری یا اداری ممکن است ظرفیت بالاتر و قدرت هوادهی بیشتر مورد نیاز باشد. همچنین شرایط اقلیمی منطقه نیز تاثیر زیادی بر انتخاب نوع فن کویل دارد.

از دیگر نکات مهم می توان به کیفیت ساخت، نوع فیلتر هوا، سطح صدا و قابلیت سرویس و نگهداری اشاره کرد. انتخاب صحیح این موارد باعث افزایش طول عمر دستگاه و کاهش هزینه های تعمیرات می شود. در سیستم های پیشرفته، استفاده از کنترل های هوشمند و یکپارچه می تواند عملکرد فن کویل ها را بهینه کند و مصرف انرژی را به حداقل برساند.

معیار انتخاب	توضیح	اهمیت در عملکرد
ظرفیت حرارتی و برودتی	تعیین توان دستگاه بر اساس بار سرمایش و گرمایش فضا	جلوگیری از کمبود یا مصرف اضافی انرژی
نوع کاربری ساختمان	مسکونی، اداری یا تجاری بودن محیط	انتخاب سطح صدا و ظرفیت مناسب
شرایط اقلیمی	آب و هوای منطقه (سرد، معتدل، گرم و مرطوب)	تاثیر مستقیم بر راندمان سیستم
کیفیت ساخت دستگاه	جنس کویل، بدنه و فن	افزایش طول عمر و کاهش خرابی
سطح صدا	میزان نویز تولیدی در عملکرد فن	اهمیت بالا در فضاهای مسکونی و اداری
قابلیت سرویس و نگهداری	دسترسی آسان به فیلتر و قطعات داخلی	کاهش هزینه تعمیرات و نگهداری
سیستم کنترل	دستی یا هوشمند	بهینه سازی مصرف انرژی

فن کویل یکی از مهم ترین اجزای سیستم های تهویه مطبوع مدرن است که نقش اساسی در تامین آسایش حرارتی فضاهای داخلی دارد. این دستگاه با استفاده از آب سرد و گرم و گردش هوا، امکان کنترل مستقل دما در هر محیط را فراهم می کند و به همین دلیل در ساختمان های مسکونی، اداری و تجاری بسیار پرکاربرد است. تنوع مدل ها و انعطاف بالا در نصب باعث شده فن کویل به یک انتخاب استاندارد در طراحی تاسیسات تبدیل شود.

با این حال، انتخاب صحیح این دستگاه نیازمند بررسی دقیق شرایط پروژه، ظرفیت مورد نیاز و زیرساخت های فنی ساختمان است. هماهنگی با سیستم های مرکزی و استفاده از تجهیزات مناسب می تواند راندمان کلی سیستم را افزایش دهد و مصرف انرژی را کاهش دهد. در نهایت، فن کویل زمانی بهترین عملکرد را دارد که به صورت اصولی طراحی، نصب و نگهداری شود.
