صفر تا صد پدیده خستگی در سازه های فولادی

پدیده خستگی در سازه یکی از مهم ترین مکانیزم های تخریب تدریجی در اعضایی است که طی عمر بهره برداری تحت بارهای تکراری، متناوب یا نوسانی قرار می گیرند. در این حالت ممکن است مقدار تنش هر بار از مقاومت تسلیم فولاد کمتر باشد، اما تکرار هزاران یا میلیون ها چرخه موجب آغاز یک ترک میکروسکوپی، رشد تدریجی آن و در نهایت شکست عضو شود. این موضوع به ویژه در پل ها، سازه های صنعتی، جرثقیل ها، سکوهای دریایی و اجزای تحت ارتعاش اهمیت دارد. بررسی خستگی فقط به مقاومت اسمی فولاد محدود نیست و جزئیات اتصال، کیفیت جوش، دامنه تنش، خوردگی و تعداد چرخه های بار نیز باید تحلیل شوند. از طرف دیگر، هزینه تامین مصالح و عواملی مانند قیمت آهن نیز در انتخاب مقاطع، تقویت سازه و برنامه تعمیرات اثرگذار هستند. در ادامه، خستگی در سازه های فولادی را از علت ایجاد تا روش تشخیص، آزمایش و افزایش عمر خستگی سازه به صورت تخصصی بررسی می کنیم.

پدیده خستگی در سازه چیست؟

اگر بخواهیم دقیق پاسخ دهیم که پدیده خستگی در سازه چیست، باید آن را نوعی آسیب تجمعی Cyclic Damage بدانیم که بر اثر نوسان مکرر تنش یا کرنش در یک نقطه از سازه ایجاد می شود. برخلاف شکست ناشی از یک اضافه بار شدید، در خستگی ممکن است هیچ یک از بارگذاری های منفرد به تنهایی برای شکست عضو کافی نباشند. با این حال، هر چرخه بار بخشی از ظرفیت موضعی ماده را مصرف می کند. این فرآیند معمولا با آغاز ترک Fatigue Crack Initiation در ناحیه ای دارای تمرکز تنش شروع می شود، سپس ترک طی چرخه های بعدی رشد می کند و زمانی که سطح مقطع موثر عضو به اندازه کافی کاهش یافت، شکست نهایی ممکن است به صورت سریع و ناگهانی رخ دهد. به همین دلیل پاسخ به سوال «خستگی سازه چیست» فقط با اشاره به تکرار بار کامل نمی شود؛ ماهیت دامنه تنش و جزئیات هندسی نیز تعیین کننده هستند.

در تحلیل خستگی در سازه ها باید نوع بارگذاری نیز مشخص شود. از میان انواع بارهای وارد بر ساختمان، بارهای ثابت معمولا عامل اصلی خستگی نیستند، زیرا تغییر تنش ایجاد نمی کنند؛ در مقابل بار ناشی از تردد وسایل نقلیه، حرکت جرثقیل، ماشین آلات دوار، باد متناوب، موج، ارتعاش تجهیزات، تغییرات فشار و بعضی بارهای حرارتی می توانند چرخه های تنش ایجاد کنند. معیار مهم در بسیاری از ارزیابی های خستگی، Stress Range یا دامنه تنش است که اختلاف تنش بیشینه و کمینه در یک چرخه را نشان می دهد. هرچه دامنه تنش بیشتر باشد، معمولا تعداد چرخه های قابل تحمل پیش از تشکیل یا رشد ترک کاهش پیدا می کند.

علت ایجاد پدیده خستگی در سازه چیست؟

علت اصلی پدیده خستگی در سازه اعمال مکرر تنش هایی است که باعث ایجاد لغزش های موضعی در ساختار میکروسکوپی ماده می شوند. در یک سازه فلزی کاملا ایده آل نیز بارگذاری چرخه ای می تواند خستگی ایجاد کند، اما در سازه واقعی نقاطی مانند پنجه جوش، انتهای سخت کننده، گوشه سوراخ پیچ، تغییر ناگهانی مقطع، بریدگی ها و عیوب ساخت محل های بسیار مستعدتری برای شروع ترک هستند. این نقاط Stress Concentration یا تمرکز تنش ایجاد می کنند؛ یعنی تنش موضعی آنها از تنش اسمی محاسبه شده برای کل مقطع بیشتر است. به همین دلیل یک اتصال نامناسب ممکن است خیلی زودتر از بخش یکنواخت همان عضو وارد مرحله رشد ترک شود.

عامل مهم دیگر ترکیب دامنه تنش با تعداد تکرار آن است. یک تنش با دامنه بالا ممکن است تنها پس از تعداد نسبتا کمی چرخه آسیب قابل توجه ایجاد کند، در حالی که تنش های پایین تر برای ایجاد آسیب مشابه به تعداد بسیار بیشتری چرخه نیاز دارند. کیفیت پایین جوش، تنش های پسماند Residual Stress، خوردگی، ضربه های موضعی، عدم هم محوری اتصال و تغییر شکل ثانویه نیز می توانند شرایط آغاز ترک را تسهیل کنند. بنابراین شکست خستگی در سازه معمولا نتیجه یک علت منفرد نیست، بلکه حاصل تعامل بارگذاری، هندسه، کیفیت ساخت و شرایط محیطی است.

بارگذاری خستگی در سازه چیست؟

بارگذاری خستگی Fatigue Loading به حالتی گفته می شود که تنش یا کرنش وارد بر عضو در طول زمان بارها تغییر کند. این تغییر ممکن است کاملا تناوبی و منظم باشد یا دامنه و فرکانس متغیری داشته باشد. برای مثال، عبور خودروهای مختلف از روی یک پل دامنه تنش یکسانی ایجاد نمی کند، در حالی که یک ماشین دوار صنعتی ممکن است میلیون ها چرخه نسبتا منظم به سازه منتقل کند. در ارزیابی خستگی فلزات تنها بیشترین بار اهمیت ندارد؛ تعداد وقوع هر محدوده تنش و توالی چرخه ها نیز باید مورد توجه قرار گیرد.

در ساده ترین تحلیل، رفتار خستگی با منحنی S-N یا Stress-Life Curve بررسی می شود که ارتباط دامنه یا محدوده تنش را با تعداد چرخه تا شکست نشان می دهد. برای بارهای دارای دامنه متغیر می توان تاریخچه تنش را به چرخه های موثر تفکیک کرد و آسیب تجمعی را محاسبه نمود. در طراحی سازه فولادی، نوع Detail Category نیز بسیار مهم است؛ زیرا دو عضو ساخته شده از فولاد مشابه ولی دارای جزئیات جوشکاری متفاوت می توانند مقاومت خستگی کاملا متفاوتی داشته باشند. به همین علت عمر خستگی سازه فقط ویژگی ماده نیست و کیفیت جزئیات سازه ای نقش اساسی دارد.

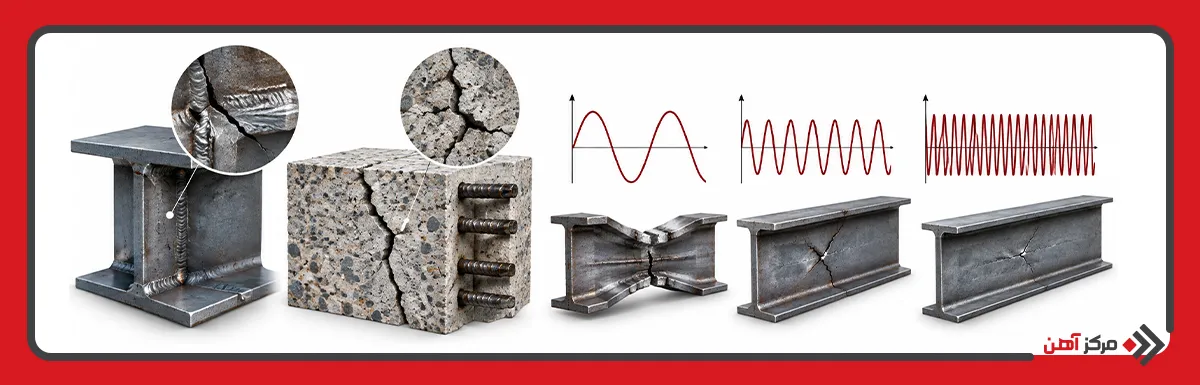

انواع پدیده خستگی در سازه های بتنی و فولادی

خستگی می تواند هم در فولاد و هم در بتن مشاهده شود، اما مکانیزم آسیب آنها یکسان نیست. در فولاد، جوانه زنی و رشد ترک در نواحی تمرکز تنش اهمیت زیادی دارد؛ در بتن، بارگذاری تکراری می تواند ریزترک های موجود در ماتریس و ناحیه انتقال بین سنگدانه و خمیر سیمان را توسعه دهد و سختی عضو را به تدریج کاهش دهد. در بتن مسلح نیز خستگی میلگرد، بتن و پیوستگی میان آنها ممکن است همزمان در عملکرد عضو موثر باشند. در فولاد، یکی از تقسیم بندی های رایج بر اساس تعداد چرخه و میزان رفتار الاستیک یا پلاستیک انجام می شود.

خستگی چرخه کم در سازه فولادی

خستگی چرخه کم یا Low-Cycle Fatigue زمانی مطرح می شود که عضو تحت تعداد نسبتا محدودی چرخه با دامنه کرنش زیاد قرار گیرد و تغییر شکل پلاستیک قابل توجه در هر چرخه ایجاد شود. این وضعیت می تواند در بارگذاری های شدید رفت و برگشتی، از جمله برخی پاسخ های لرزه ای، ایجاد شود. در این محدوده، تحلیل بر مبنای کرنش Strain-Based Analysis نسبت به تحلیل صرف تنش اهمیت بیشتری پیدا می کند. تعداد چرخه در LCF معمولا بسیار کمتر از خستگی پرچرخه است و مرز عددی آن بسته به ماده و روش طبقه بندی ثابت و مطلق نیست.

خستگی چرخه زیاد در سازه فولادی

خستگی چرخه زیاد یا High-Cycle Fatigue مربوط به شرایطی است که دامنه تنش پایین تر بوده و پاسخ کلی ماده عمدتا در محدوده الاستیک باقی می ماند، اما تعداد تکرار بار بسیار زیاد است. پل های پرتردد، اعضای مرتبط با تجهیزات دوار و بعضی اجزای سازه های دریایی نمونه هایی هستند که می توانند در معرض چنین رفتاری قرار گیرند. در این ناحیه، منحنی های S-N و دسته بندی جزئیات اتصال ابزارهای اصلی ارزیابی هستند. بسیاری از شکست های خستگی کلاسیک در سازه های فولادی در همین محدوده رخ می دهند.

خستگی چرخه بسیار زیاد در سازه فولادی

Very-High-Cycle Fatigue یا VHCF به محدوده ای گفته می شود که عمر قطعه از حدود (10^7) چرخه عبور می کند و در بعضی سیستم ها ممکن است به صدها میلیون یا میلیاردها چرخه برسد. در این وضعیت، تنش ها می توانند نسبتا پایین باشند، اما تعداد تکرار بسیار بالا موجب ایجاد آسیب می شود. یکی از ویژگی های مهم برخی فولادهای پرمقاومت در VHCF این است که محل شروع ترک همیشه سطح قطعه نیست و ترک می تواند از عیوب یا ناخالصی های زیرسطحی آغاز شود. بنابراین تصور اینکه قرار گرفتن تنش زیر یک حد سنتی همیشه به معنی عمر نامحدود است، برای همه فولادها و تمام شرایط قابل تعمیم نیست.

نوع خستگی	محدوده کلی چرخه	وضعیت غالب ماده	ویژگی اصلی	نمونه کاربرد یا شرایط رایج	روش ارزیابی متداول
خستگی چرخه کم LCF	معمولا تا حدود $10^4$ تا $10^5$ چرخه	همراه با تغییر شکل پلاستیک محسوس	دامنه کرنش بالا و تعداد چرخه کم	بارگذاری شدید رفت و برگشتی، برخی پاسخ های لرزه ای	روش Strain-Life و تحلیل کرنش
خستگی چرخه زیاد HCF	معمولا از حدود $10^5$ تا $10^7$ چرخه	عمدتا الاستیک	دامنه تنش کمتر اما تعداد تکرار زیاد	پل های پرتردد، تجهیزات دوار، سازه های صنعتی	منحنی S-N و تحلیل Stress-Life
خستگی چرخه بسیار زیاد VHCF	بیشتر از حدود $10^7$ چرخه	عمدتا الاستیک با تنش های پایین تر	امکان شکست پس از صدها میلیون یا میلیاردها چرخه	قطعات تحت ارتعاش دائمی و سیستم های با فرکانس کاری بالا	آزمون های VHCF و بررسی عیوب سطحی و زیرسطحی

چگونه پدیده خستگی در سازه را تشخیص دهیم؟

تشخیص خستگی باید پیش از رسیدن ترک به اندازه بحرانی انجام شود، زیرا بخش قابل توجهی از عمر خستگی ممکن است در مرحله تشکیل و رشد آرام ترک سپری شود، اما مرحله شکست نهایی بسیار سریع باشد. بازرسی موثر باید ابتدا نواحی Fatigue-Critical Details را مشخص کند و سپس روش ارزیابی متناسب با اندازه و موقعیت احتمالی ترک انتخاب شود.

نشانه های ایجاد خستگی در سازه های فولادی

مهم ترین نشانه خستگی، مشاهده ترک های باریک در اطراف جوش ها، سوراخ پیچ ها، تغییرات مقطع و سایر نقاط تمرکز تنش است. زنگ زدگی خطی در امتداد یک ترک، پوسته شدن رنگ، باز شدن موضعی اتصال، تغییر شکل غیرمعمول، صدای غیرعادی یا افزایش ارتعاش نیز می توانند نشانه های هشدار دهنده باشند. با این حال، خستگی در سازه های فولادی همیشه در مراحل اولیه علامت ظاهری واضح ندارد و ترک ممکن است زیر پوشش، در ریشه جوش یا در داخل ماده رشد کند.

روش های بررسی و ارزیابی خستگی سازه

بازرسی چشمی Visual Inspection اولین مرحله است، اما برای ترک های کوچک معمولا کافی نیست. آزمون ذرات مغناطیسی Magnetic Particle Testing برای آشکارسازی عیوب سطحی و نزدیک سطح در فولادهای فرومغناطیس، آزمون مایع نافذ برای ترک های باز به سطح و آزمون اولتراسونیک Ultrasonic Testing برای بررسی برخی ناپیوستگی های داخلی کاربرد دارند. در پروژه های حساس، پایش کرنش، Acoustic Emission، اندازه گیری ارتعاش و Structural Health Monitoring نیز می توانند اطلاعات بیشتری درباره رفتار عضو در طول زمان ارائه کنند.

آزمایش خستگی فولاد و بتن در سازه

آزمایش خستگی فولاد با اعمال بار چرخه ای کنترل شده به نمونه انجام می شود تا رابطه میان دامنه تنش و تعداد چرخه تا شکست مشخص شود. نمونه می تواند تحت کشش و فشار محوری، خمش دورانی، خمش رفت و برگشتی یا دیگر الگوهای بارگذاری قرار گیرد. دستگاه آزمایش تعداد چرخه، بار، جابه جایی و در صورت نیاز کرنش را ثبت می کند. نتیجه مجموعه آزمایش ها معمولا برای تشکیل منحنی S-N و تخمین مقاومت یا عمر خستگی استفاده می شود.

در بتن، آزمون می تواند تحت فشار، کشش، خمش یا ترکیبی از آنها انجام شود. بار بیشینه و کمینه به صورت تکراری به نمونه اعمال می شوند و تغییر سختی، کرنش، رشد ریزترک و تعداد چرخه تا شکست اندازه گیری می شود. آزمایش بتن باید با توجه به مقاومت فشاری، رطوبت، فرکانس بارگذاری، نسبت تنش و مشخصات مخلوط تفسیر شود، زیرا رفتار خستگی بتن به این عوامل حساس است.

نحوه انجام تست پدیده خستگی در سازه

در تست Fatigue Test ابتدا نمونه، اتصال یا جزئیات سازه ای متناسب با هدف آزمایش آماده می شود. سپس مشخصات بارگذاری شامل تنش بیشینه، تنش کمینه، نسبت تنش، فرکانس و تعداد چرخه هدف تعیین می شوند. نمونه داخل دستگاه سرووهیدرولیکی یا سامانه مناسب دیگر قرار می گیرد و بار به صورت کنترل شده تکرار می شود. همزمان حسگرهای نیرو، کرنش و جابه جایی پاسخ قطعه را ثبت می کنند و در برخی آزمایش ها رشد ترک نیز با ابزار دقیق پایش می شود.

آزمایش تا شکست نمونه، رسیدن ترک به اندازه تعریف شده یا عبور بدون شکست از تعداد چرخه هدف ادامه پیدا می کند. با تکرار آزمایش برای چند سطح تنش می توان داده های Stress-Life تولید کرد. در مطالعات پیشرفته تر، از مکانیک شکست Fracture Mechanics نیز برای بررسی رابطه نرخ رشد ترک با محدوده ضریب شدت تنش استفاده می شود. این روش به ویژه در ارزیابی سازه های موجودی که از قبل دارای ترک هستند، کاربرد زیادی دارد.

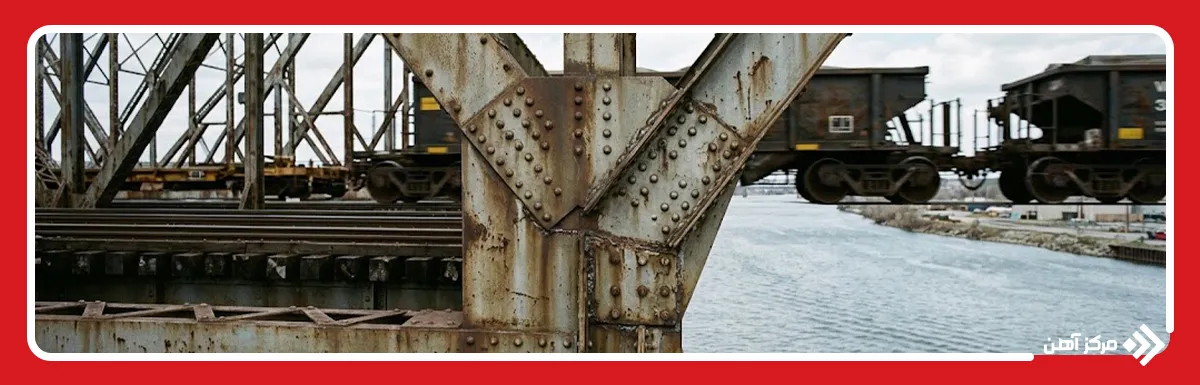

عوامل موثر بر عمر خستگی در سازه

عمر خستگی سازه به ترکیب ویژگی های ماده، جزئیات سازه ای، شرایط بارگذاری و محیط بهره برداری وابسته است. مهم ترین عوامل عبارتند از:

• دامنه تنش وارد بر عضو
• تعداد چرخه های بارگذاری
• تنش متوسط و نسبت تنش
• وجود تمرکز تنش
• هندسه و کیفیت جزئیات اتصال
• کیفیت جوشکاری
• عیوب اولیه و ناپیوستگی های ماده
• تنش های پسماند جوش
• زبری و کیفیت سطح
• خوردگی و شرایط محیطی
• تغییرات دما
• ضخامت عضو
• عدم هم محوری اجزا
• بارگذاری ضربه ای و ارتعاش
• کیفیت مصالح
• سابقه بارگذاری عضو
• وجود ترک اولیه

چه عواملی اثرات خستگی در سازه را کاهش می دهد؟

کاهش اثرات خستگی باید از مرحله طراحی آغاز شود و در ساخت، بهره برداری، بازرسی و تعمیرات ادامه پیدا کند. مهم ترین اقدامات عبارتند از:

• کاهش دامنه تنش
• حذف تغییرات ناگهانی مقطع
• کاهش تمرکز تنش در جزئیات
• طراحی صحیح اتصالات جوشی
• افزایش کیفیت اجرای جوش
• حذف عیوب سطحی بحرانی
• انتخاب Detail Category مناسب
• کنترل ارتعاش تجهیزات
• جلوگیری از اضافه بار تکراری
• حفاظت سازه در برابر خوردگی
• بازرسی دوره ای نقاط بحرانی
• استفاده از آزمون های غیرمخرب
• پایش رشد ترک
• ترمیم زودهنگام ترک های کوچک
• بهسازی جزئیات خستگی پذیر
• کنترل کیفیت ساخت و نصب
• ثبت تاریخچه بارگذاری سازه
• اجرای برنامه نگهداری پیشگیرانه

در مجموع، پاسخ به پرسش خستگی سازه ای چیست را باید در مفهوم تجمع آسیب تحت بارهای تکراری جستجو کرد. پدیده خستگی می تواند در حالی رشد کند که تنش های اسمی از مقاومت استاتیکی عضو کمتر هستند؛ بنابراین بررسی مقاومت تسلیم به تنهایی برای تضمین ایمنی کافی نیست. شناخت دامنه تنش، تعداد چرخه، نقاط تمرکز تنش، کیفیت جوش و وضعیت ترک ها برای کنترل خستگی در سازه ضروری است. هرچه تشخیص ترک زودتر انجام شود، امکان تعمیر عضو پیش از رسیدن به مرحله شکست بحرانی بیشتر خواهد بود. در سازه هایی که میلیون ها چرخه بار را تحمل می کنند، طراحی مناسب جزئیات و برنامه بازرسی مستمر نقش تعیین کننده ای در افزایش عمر خستگی سازه و جلوگیری از شکست ناگهانی دارد.
