دال مجوف چیست؟ مزایا، انواع و کاربرد در ساختمان
دسترسی سریع به محتوای این مطلب
دال مجوف یکی از سیستم های نوین سقف در ساختمان سازی است که برای کاهش وزن سازه و افزایش کارایی سازه های بتنی استفاده می شود. در پاسخ به این پرسش که دال مجوف چیست باید گفت این نوع دال نوعی سقف بتنی است که در داخل آن فضاهای خالی یا حفره هایی ایجاد می شود تا وزن بتن کاهش پیدا کند. این حفره ها معمولاً با استفاده از قالب های پلاستیکی یا گوی های توخالی در داخل بتن ایجاد می شوند. در بسیاری از پروژه های ساختمانی امروزی مهندسان برای طراحی سقف علاوه بر سیستم های سنتی، سیستم های جدیدی مانند دال مجوف را نیز بررسی می کنند. در گذشته بیشتر از سیستم های رایج مانند دال یکطرفه و دوطرفه چیست در سازه ها استفاده می شد، اما با پیشرفت فناوری های ساختمانی روش های جدیدی برای اجرای سقف به وجود آمده است که باعث کاهش وزن سازه و افزایش کارایی آن می شوند. دال مجوف یکی از این روش ها است که در سال های اخیر در پروژه های بزرگ ساختمانی مورد توجه قرار گرفته است.
برای درک بهتر عملکرد این سیستم باید ابتدا بدانیم دال بتنی چیست و چگونه در ساختمان استفاده می شود. دال های بتنی معمولاً به عنوان یکی از مهم ترین اجزای سازه در انتقال بارهای ساختمان عمل می کنند. در سیستم دال مجوف نیز همین عملکرد وجود دارد، با این تفاوت که بخشی از حجم بتن حذف می شود و به جای آن فضاهای خالی قرار می گیرد. این موضوع باعث می شود وزن سقف کاهش پیدا کند و در عین حال مقاومت سازه حفظ شود. به همین دلیل بسیاری از مهندسان هنگام طراحی سازه های بزرگ از دال مجوف استفاده می کنند تا علاوه بر کاهش مصرف مصالح، هزینه های سازه نیز کنترل شود.

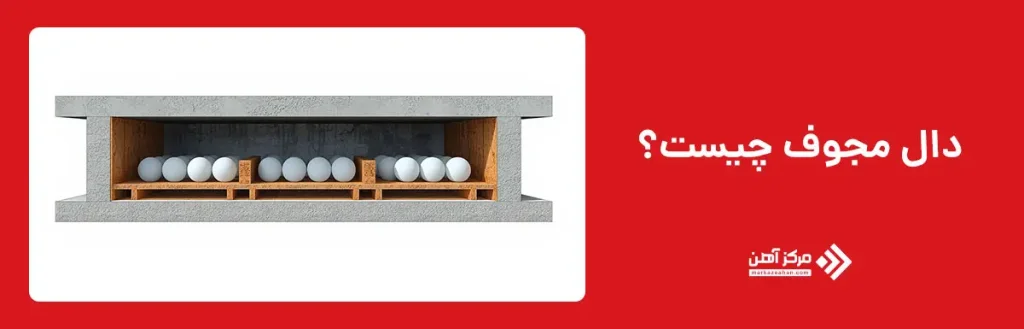

دال مجوف چیست؟
برای درک بهتر مفهوم دال مجوف چیست باید ابتدا ساختار این نوع سقف را بررسی کنیم. دال مجوف نوعی دال بتنی است که در داخل آن حفره هایی قرار داده می شود. این حفره ها معمولاً با استفاده از قالب های پلاستیکی یا گوی های توخالی ایجاد می شوند. هدف از ایجاد این فضاهای خالی کاهش حجم بتن در سقف است. در واقع بخش هایی از بتن که در انتقال بار نقش زیادی ندارند حذف می شوند و به جای آن از عناصر توخالی استفاده می شود. این کار باعث می شود وزن سازه کاهش پیدا کند، در حالی که عملکرد سازه ای سقف همچنان حفظ می شود.
یکی از مهم ترین ویژگی های دال مجوف این است که این سیستم می تواند دهانه های بزرگ تری را پوشش دهد. در ساختمان هایی که دهانه های بزرگ دارند، استفاده از دال مجوف می تواند باعث کاهش تعداد ستون ها شود. همین موضوع باعث می شود فضای داخلی ساختمان بازتر و کاربردی تر باشد. به همین دلیل این نوع دال در بسیاری از ساختمان های اداری، تجاری و پارکینگ های طبقاتی استفاده می شود. علاوه بر این، کاهش وزن سقف باعث کاهش بار وارد شده به ستون ها و فونداسیون نیز می شود. در نتیجه در بسیاری از پروژه ها استفاده از دال مجوف می تواند باعث صرفه جویی در مصرف مصالح سازه ای شود.
اجزای تشکیل دهنده دال مجوف
برای اجرای یک سقف دال مجوف، اجزای مختلفی در کنار یکدیگر قرار می گیرند تا این سیستم به درستی عمل کند. شناخت این اجزا به درک بهتر انواع دال مجوف و نحوه عملکرد آن کمک می کند. مهم ترین اجزای تشکیل دهنده دال مجوف شامل موارد زیر هستند:
1. بتن
بتن اصلی ترین بخش این سیستم است و وظیفه انتقال بارهای سازه را بر عهده دارد. در دال مجوف نیز مانند سایر دال های بتنی، بتن در بخش های بالایی و پایینی دال قرار می گیرد و بارهای وارده را تحمل می کند.
2. میلگردهای تقویتی
در این سیستم از میلگرد برای افزایش مقاومت کششی دال استفاده می شود. میلگردها در شبکه های بالا و پایین دال قرار می گیرند و به افزایش مقاومت سازه کمک می کنند. انتخاب صحیح میلگردها در این سیستم اهمیت زیادی دارد و در بسیاری از پروژه ها قیمت مصالحی مانند قیمت آهن می تواند بر هزینه اجرای سقف تأثیر بگذارد.
3. قالب های توخالی
این قالب ها مهم ترین بخش دال مجوف هستند. قالب ها می توانند به شکل گوی، جعبه یا قطعات پلاستیکی خاص باشند که در داخل دال قرار می گیرند. این قالب ها باعث ایجاد فضاهای خالی در داخل بتن می شوند.
4. شبکه آرماتوربندی
شبکه آرماتور وظیفه توزیع بار و افزایش مقاومت سازه را بر عهده دارد. این شبکه معمولاً در بالا و پایین قالب های توخالی قرار می گیرد. ترکیب این اجزا باعث می شود دال مجوف بتواند عملکردی مشابه دال های بتنی معمولی داشته باشد، اما در عین حال وزن کمتری داشته باشد.

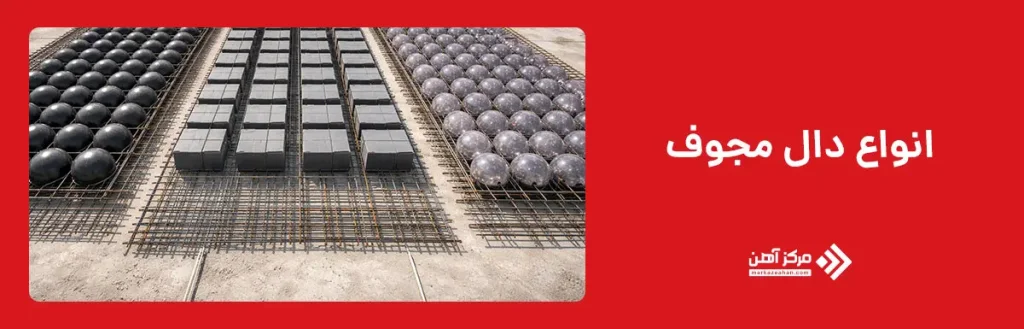

انواع دال مجوف
در سیستم های سقف مدرن، انواع دال مجوف با روش های مختلفی طراحی و اجرا می شوند. هدف همه این سیستم ها کاهش وزن سازه و افزایش کارایی سقف است. در این روش ها با استفاده از قالب های توخالی در داخل بتن، بخشی از حجم بتن حذف می شود. این کار باعث می شود وزن سقف کاهش پیدا کند اما مقاومت سازه ای آن حفظ شود. به همین دلیل در بسیاری از پروژه های ساختمانی جدید از دال های مجوف استفاده می شود. انتخاب نوع مناسب این دال ها به عواملی مانند نوع پروژه، دهانه سازه و شرایط اجرایی بستگی دارد.
به طور کلی انواع دال مجوف در چند دسته اصلی قرار می گیرند که هر کدام روش اجرا و ویژگی های خاص خود را دارند. در این سیستم ها معمولاً از قطعات پلاستیکی یا گوی های توخالی برای ایجاد فضای خالی در داخل بتن استفاده می شود. مهم ترین انواع دال مجوف شامل دال کوبیاکس، دال یوبوت و دال بابل دک هستند. هر یک از این سیستم ها با هدف کاهش وزن سقف و افزایش کارایی سازه طراحی شده اند. در ادامه هر یک از این سیستم ها را بررسی می کنیم.
دال کوبیاکس (Cobiax)
دال کوبیاکس یکی از شناخته شده ترین انواع دال مجوف است که در بسیاری از پروژه های ساختمانی مدرن استفاده می شود. در این سیستم از گوی های پلاستیکی توخالی استفاده می شود که در داخل دال قرار می گیرند. این گوی ها باعث ایجاد فضای خالی در داخل بتن می شوند و در نتیجه وزن سقف کاهش پیدا می کند. گوی های پلاستیکی معمولاً در بین دو شبکه آرماتور قرار می گیرند و سپس بتن ریزی انجام می شود.
یکی از مهم ترین ویژگی های دال مجوف در سیستم کوبیاکس کاهش وزن سازه است. کاهش وزن سقف باعث می شود بار وارد شده به ستون ها و فونداسیون کمتر شود. این موضوع می تواند در ساختمان های بزرگ اهمیت زیادی داشته باشد. همچنین این سیستم امکان اجرای دهانه های بزرگ تر را فراهم می کند و در نتیجه تعداد ستون ها در ساختمان کاهش پیدا می کند. به همین دلیل دال کوبیاکس در ساختمان های اداری، تجاری و پارکینگ های طبقاتی کاربرد زیادی دارد.
دال یوبوت (U-Boot)
دال یوبوت یکی دیگر از سیستم های معروف در دسته انواع دال مجوف است. در این روش به جای استفاده از گوی های پلاستیکی از قالب های مکعبی یا جعبه ای استفاده می شود. این قالب ها در داخل قالب بندی سقف قرار می گیرند و پس از بتن ریزی فضای خالی در داخل دال ایجاد می کنند. قالب های یوبوت معمولاً از پلاستیک مقاوم ساخته می شوند و به گونه ای طراحی شده اند که بتوانند وزن بتن را تحمل کنند.
یکی از مزایای این سیستم این است که می توان فاصله قالب ها را بر اساس طراحی سازه تنظیم کرد. این موضوع باعث می شود مهندسان بتوانند کنترل بیشتری بر عملکرد سازه داشته باشند. همچنین دال یوبوت امکان اجرای دهانه های نسبتاً بزرگ را فراهم می کند. در بسیاری از ساختمان های بزرگ مانند مراکز تجاری یا ساختمان های اداری از این سیستم استفاده می شود. در این نوع دال نیز مانند سایر دال های مجوف هدف اصلی کاهش وزن سقف و افزایش کارایی سازه است.
دال بابل دک (Bubble Deck)
دال بابل دک یکی دیگر از سیستم های پیشرفته در دسته انواع دال مجوف محسوب می شود. در این روش از گوی های پلاستیکی توخالی استفاده می شود که در داخل شبکه آرماتور قرار می گیرند. این گوی ها باعث ایجاد فضاهای خالی در داخل بتن می شوند. در نتیجه بخشی از بتن که نقش سازه ای مهمی ندارد حذف می شود و وزن دال کاهش پیدا می کند.
در سیستم بابل دک معمولاً گوی ها در فاصله های مشخص در داخل دال قرار می گیرند. پس از قرار دادن گوی ها و آرماتورها، بتن ریزی انجام می شود. یکی از مهم ترین مزایای این سیستم کاهش مصرف بتن و در نتیجه کاهش وزن سازه است. علاوه بر این، کاهش وزن سقف می تواند باعث کاهش هزینه های سازه ای نیز شود. به همین دلیل این سیستم در بسیاری از پروژه های ساختمانی مدرن مورد استفاده قرار می گیرد.

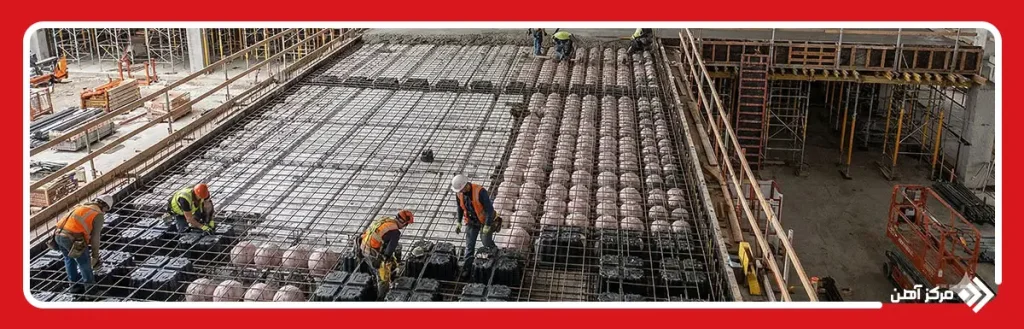

کاربردهای دال مجوف در ساختمان
امروزه دال مجوف در بسیاری از پروژه های ساختمانی استفاده می شود. دلیل اصلی این موضوع کاهش وزن سازه و افزایش کارایی سقف است. در ساختمان هایی که دهانه های بزرگ دارند استفاده از این سیستم می تواند بسیار مفید باشد. دال مجوف باعث می شود بتوان دهانه های بزرگ تر را بدون نیاز به ستون های اضافی اجرا کرد.
مهم ترین کاربردهای دال مجوف در ساختمان شامل موارد زیر است:
ساختمان های اداری و تجاری: در این ساختمان ها معمولاً نیاز به فضاهای بزرگ و بدون ستون وجود دارد.
پارکینگ های طبقاتی: کاهش تعداد ستون ها باعث می شود فضای پارکینگ کاربردی تر باشد.
مراکز خرید و مجتمع های تجاری: در این پروژه ها نیز استفاده از دهانه های بزرگ اهمیت دارد.
ساختمان های مسکونی بزرگ: در برخی پروژه های مسکونی نیز از دال مجوف برای کاهش وزن سازه استفاده می شود.
استفاده از دال مجوف در این پروژه ها می تواند باعث کاهش مصرف مصالح، کاهش وزن سازه و بهبود عملکرد سازه ای ساختمان شود.
مزایا و معایب استفاده از دال مجوف
استفاده از دال مجوف در ساختمان سازی مزایا و معایب خاص خود را دارد. شناخت این مزایا و معایب به مهندسان کمک می کند تا تصمیم بهتری برای انتخاب سیستم سقف بگیرند.
مزایای دال مجوف:
- کاهش وزن سقف و در نتیجه کاهش بار سازه
- امکان اجرای دهانه های بزرگ تر
- کاهش مصرف بتن در سازه
- بهبود عملکرد سازه در برخی شرایط
معایب دال مجوف:
- نیاز به طراحی دقیق مهندسی
- هزینه اولیه اجرای بالاتر نسبت به برخی سیستم ها
- نیاز به نیروی متخصص برای اجرا
به طور کلی اگر طراحی و اجرای این سیستم به درستی انجام شود، می تواند عملکرد بسیار خوبی در ساختمان داشته باشد.
عوامل موثر بر قیمت دال مجوف
قیمت اجرای دال مجوف به عوامل مختلفی بستگی دارد. یکی از مهم ترین عوامل، نوع سیستم مورد استفاده است. برای مثال سیستم های کوبیاکس، یوبوت و بابل دک ممکن است هزینه های اجرایی متفاوتی داشته باشند. علاوه بر این، ابعاد پروژه و دهانه های سازه نیز می توانند بر هزینه اجرای دال مجوف تأثیر بگذارند.
از دیگر عوامل مهم در تعیین هزینه این سیستم می توان به موارد زیر اشاره کرد:
- نوع قالب های توخالی مورد استفاده
- میزان مصرف بتن و آرماتور
- هزینه نیروی اجرایی
- شرایط طراحی سازه
در برخی پروژه ها ممکن است هزینه اولیه اجرای دال مجوف بیشتر از برخی سیستم های سنتی باشد، اما در بلندمدت کاهش وزن سازه و کاهش مصرف مصالح می تواند باعث کاهش هزینه های کلی پروژه شود.
در این مقاله مرکزآهن بررسی کردیم که دال مجوف چیست و چه کاربردی در ساختمان سازی دارد. دال مجوف یکی از سیستم های نوین سقف در سازه های بتنی است که با ایجاد فضاهای خالی در داخل دال باعث کاهش وزن سقف می شود. این سیستم در انواع مختلفی مانند کوبیاکس، یوبوت و بابل دک اجرا می شود و هر کدام ویژگی های خاص خود را دارند. استفاده از دال مجوف می تواند باعث کاهش وزن سازه، کاهش مصرف بتن و افزایش کارایی سازه شود. به همین دلیل در بسیاری از پروژه های ساختمانی مدرن از این سیستم استفاده می شود.
سوالات متداول
دال مجوف نوعی سقف بتنی است که در داخل آن فضاهای خالی ایجاد می شود تا وزن سازه کاهش پیدا کند.
این سیستم بیشتر در ساختمان های اداری، تجاری و پروژه های بزرگ ساختمانی استفاده می شود.
کاهش وزن سازه، امکان اجرای دهانه های بزرگ و کاهش مصرف بتن از مهم ترین مزایای این سیستم هستند.
از مهم ترین انواع دال مجوف می توان به کوبیاکس، یوبوت و بابل دک اشاره کرد.
بله، حذف بخشی از بتن باعث کاهش وزن سقف و در نتیجه کاهش وزن کل سازه می شود.
این سیستم معمولاً برای دهانه های متوسط تا بزرگ مناسب است.
در صورت طراحی صحیح مهندسی، این سیستم می تواند عملکرد سازه ای مناسبی در برابر زلزله داشته باشد.
