کوره پاتیلی (Ladle Furnace) یا همان کوره ثانویه یکی از اجزای حیاتی در فرایند تولید فولاد مدرن است. این کوره ها برخلاف کوره های اولیه که وظیفه ذوب مواد را دارند، در مرحله ی تصفیه و تنظیم نهایی ترکیب شیمیایی فولاد وارد عمل می شوند. کوره های پاتیلی نقش مهمی در تولید فولاد کیفی و فولاد آلیاژی ایفا می کنند و از این جهت در زنجیره تولید فولاد، جایگاه بسیار ویژه ای دارند. در ادامه با عملکرد، اجزا، مزایا و کاربرد های این کوره در صنعت فولاد آشنا خواهیم شد.

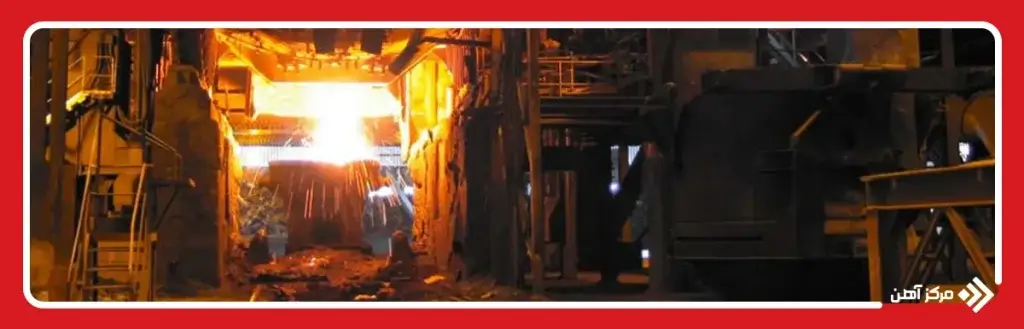

کوره پاتیلی چیست؟ به زبان ساده، کوره پاتیلی یا (LF) یک واحد تصفیه ثانویه در صنعت فولاد سازی است که پس از تخلیه فولاد مذاب از کوره قوس الکتریکی یا کوره القایی، عملیات اصلاح و تنظیم ترکیب شیمیایی را روی مواد مذاب انجام می دهد. برخلاف کوره های اولیه، هدف اصلی این کوره، ذوب مجدد نیست بلکه کنترل دما، حذف ناخالصی ها و افزودن عناصر آلیاژی است.
در واقع، کوره های پاتیلی بین مرحله ذوب و ریخته گری قرار می گیرند و با فراهم کردن محیطی کنترل شده برای واکنش های شیمیایی، موجب بهبود کیفیت فولاد می شوند. این کوره ها با استفاده از انرژی الکتریکی از طریق الکترود های گرافیتی و همچنین تزریق گاز های بی اثر مانند آرگون، نقش مهمی در یکنواخت سازی دمای فولاد و جلوگیری از اکسید شدن ایفا می کنند. کاربرد آن ها در تولید فولاد های آلیاژی و محصولات خاص از جمله ریل، بلبرینگ، فولاد ابزار و … بسیار مهم است. برای اطلاع از نرخ روز فولاد و بررسی تاثیر فرآیندهای تصفیه در قیمت نهایی، می توانید به قیمت آهن مراجعه کنید.
کوره تصفیه پاتیلی شامل اجزای متعددی است که هرکدام عملکرد خاصی دارند و در کنار هم فرآیند تصفیه فولاد را کامل می کنند. شناخت این اجزا کمک می کند تا فرآیند بهره برداری بهتر درک شود و در طراحی و تعمیرات سیستم دقت بیشتری صورت گیرد. ترکیب هماهنگ این اجزا باعث می شود که کوره پاتیلی توانایی اصلاح شیمیایی، گاز زدایی و کنترل دمای فولاد را به صورت دقیق و مهندسی شده داشته باشد.

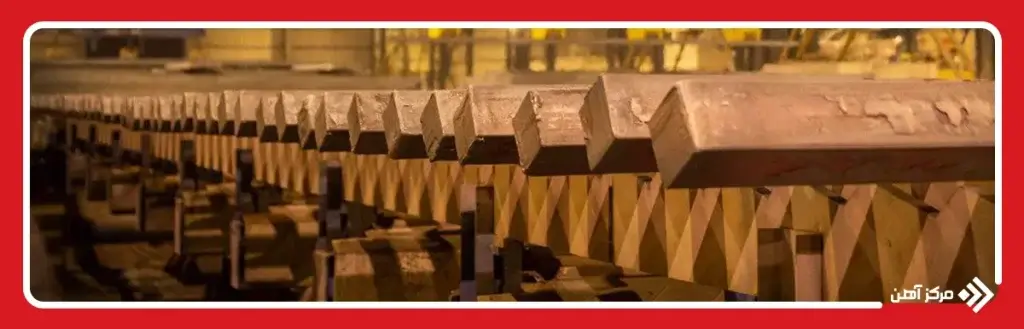

عملکرد این کوره به گونه ای طراحی شده تا مرحله مهمی از فرایند فولاد سازی یعنی اصلاح نهایی ترکیب فولاد و دمای آن، به دقت انجام گیرد. زمانی که فولاد از کوره اولیه خارج شد و به پاتیل منتقل شد، در این مرحله از کوره پاتیلی lf استفاده می شود.
در کوره های پاتیلی با استفاده از الکترود های گرافیتی، دمای فولاد مذاب حفظ یا افزایش داده می شود. این گرمایش باعث می شود واکنش های شیمیایی به طور موثر انجام شوند. به علاوه، در این مرحله ناخالصی هایی مانند گوگرد، اکسیژن و گاز های حل شده با تزریق گاز های بی اثر مانند آرگون از بین می روند.
همچنین، افزودن عناصر آلیاژی مانند کروم، نیکل، وانادیم و… در این مرحله انجام می شود تا ترکیب نهایی فولاد مطابق استاندارد مورد نظر تنظیم گردد. به عبارت دیگر، این مرحله مشابه یک آزمایشگاه صنعتی در مقیاس بزرگ است که در آن کیفیت نهایی فولاد تضمین می شود.

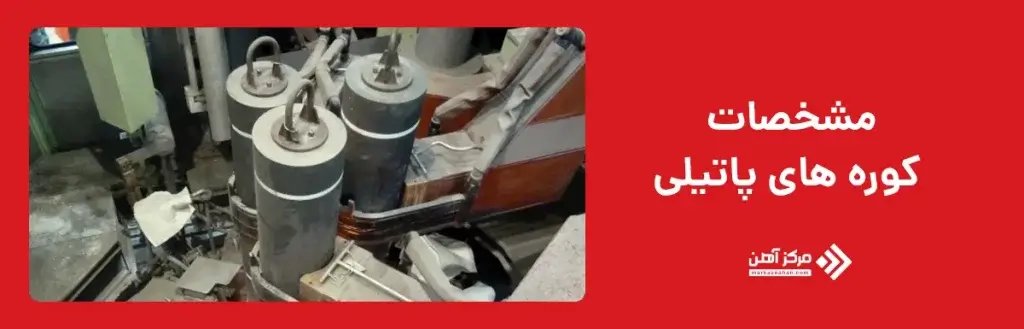

کوره های پاتیلی (Ladle Furnace) با توجه به ظرفیت تولید، نوع محصول مورد نظر، تکنولوژی ساخت و نیازهای متالورژیکی کارخانه، دارای مشخصات فنی متنوعی هستند. این کوره ها معمولاً با ظرفیت هایی بین 30 تا 300 تن طراحی می شوند و قابلیت تنظیم دقیق دما تا حدود 1700 درجه سانتی گراد را دارند. ولتاژ کاری الکترود های گرافیتی که معمولاً سه عدد هستند، بین 50 تا 80 ولت بوده و توان ترانسفورماتور مورد استفاده در آن ها از 10 تا 60 مگا ولت آمپر متغیر است.
زمان هر سیکل کاری در این کوره فولاد نیز حدود 30 تا 60 دقیقه در نظر گرفته می شود که بسته به نوع عملیات ممکن است تغییر کند. این ویژگی ها به این کوره ثانویه امکان می دهد تا نقش حیاتی خود را در تصفیه فولاد ایفا کند. انتخاب صحیح مشخصات فنی متناسب با نیاز تولید، تاثیر مستقیم بر کیفیت نهایی فولاد و بهره وری خط تولید دارد. همچنین، طراحی مهندسی شده این کوره ها موجب افزایش ایمنی و کاهش مصرف انرژی می شود.
| مشخصه فنی | مقدار یا محدوده |
|---|---|
ظرفیت پاتیل | 30 تا 300 تن |
ولتاژ کاری الکترود ها | 50 تا 80 ولت |
تعداد الکترود | 3 عدد (معمولاً گرافیتی) |
دمای عملیاتی | تا 1700 درجه سانتی گراد |
زمان عملیات | 30 تا 60 دقیقه |
توان ترانسفورماتور | 10 تا 60 مگاولت آمپر |
این مشخصات با توجه به ظرفیت کارخانه، نوع فولاد مورد تولید و سطح تکنولوژی به کار رفته در کارخانه ممکن است متغیر باشند. انتخاب مناسب ترین مشخصات، تاثیر مستقیم بر بهره وری و کیفیت محصول نهایی دارد.
کوره پاتیلی با کوره های اولیه نظیر کوره قوس الکتریکی (EAF) یا کوره القایی تفاوت های اساسی در عملکرد، هدف و جایگاه در فرایند تولید فولاد دارد. این تفاوت ها باعث شده اند که کوره پاتیلی lf به عنوان مکملی تخصصی و ضروری برای بهبود کیفیت فولاد در مراحل بعد از ذوب شناخته شود، نه جایگزینی برای کوره های اولیه. توجه به این تفاوت ها در طراحی خطوط تولید فولاد بسیار مهم است تا از اتلاف انرژی، زمان و هزینه جلوگیری شود. تفاوت های اصلی بین کوره پاتیلی و کوره های اولیه عبارت اند از:
هدف عملیاتی:
کوره های اولیه برای ذوب مواد اولیه نظیر آهن قراضه، آهن اسفنجی یا چدن خام استفاده می شوند، در حالی که کوره ثانویه برای تصفیه فولاد مذاب، تنظیم دقیق ترکیب شیمیایی و افزایش یا تثبیت دما به کار می رود.
نوع انرژی مصرفی:
در کوره های اولیه، انرژی زیادی برای فرآیند ذوب صرف می شود، در حالی که در کوره پاتیلی تمرکز بر حفظ دما و انجام واکنش های تصفیه ای است، که با انرژی کمتر اما دقیق تر صورت می گیرد.
نقش در فرآیند تولید:
کوره های اولیه آغازگر فرآیند ذوب هستند و بدون آن ها تولید مذاب ممکن نیست. اما این کوره فولادی نقش مرحله ی دوم را دارد؛ یعنی بعد از ذوب، فولاد مذاب را برای ورود به مرحله ریخته گری آماده می سازد.
عملیات متالورژیکی:
کوره ثانویه یا پاتیلی قابلیت انجام عملیات پیشرفته ای مانند گاز زدایی، گوگرد زدایی، تنظیم آلیاژها و همگن سازی ترکیب را دارد که در کوره های اولیه یا انجام نمی شود یا با دقت بسیار پایین تری صورت می گیرد.
کنترل کیفیت:
در کوره پاتیلی امکان کنترل دقیق تر پارامتر هایی مانند دما، ترکیب و خواص مکانیکی فراهم است که مستقیماً در تولید فولاد کیفی و فولاد آلیاژی مؤثر است.
| ویژگی | کوره اولیه | کوره پاتیلی (LF) |
|---|---|---|
نقش اصلی | ذوب مواد اولیه | تصفیه و اصلاح ترکیب فولاد |
نوع انرژی | الکتریکی یا سوختی | الکتریکی |
زمان عملیات | طولانی تر | کوتاه تر |
افزودن آلیاژ | محدود | کنترل شده و دقیق |
تزریق گاز بی اثر | ندارد یا محدود | ضروری و گسترده |
استفاده از کوره پاتیلی lf در خطوط تولید فولاد مزایای بسیار زیادی به همراه دارد که همین ویژگی ها باعث شده اند تا امروزه تقریباً تمامی واحد های فولاد سازی بزرگ از این تکنولوژی بهره ببرند. این مزایا نه تنها به افزایش کیفیت محصول نهایی کمک می کنند، بلکه نقش مهمی در بهینه سازی فرآیند و کاهش هزینه های عملیاتی دارند. با توجه به امکان کنترل دقیق عملیات متالورژیکی، کوره های پاتیلی یکی از پیشرفته ترین تجهیزات تصفیه فولاد محسوب می شوند. برخی از این مزایا عبارت اند از:
همچنین استفاده از کوره های پاتیلی در بهینه سازی مصرف انرژی و کاهش هزینه های تولید نقش کلیدی دارد، مخصوصاً در شرایط نوسان در قیمت آهن و بازار فولاد. بهره گیری از این تکنولوژی به فولاد سازان امکان می دهد تا در عین حفظ کیفیت بالا، از نظر اقتصادی نیز رقابتی عمل کنند.

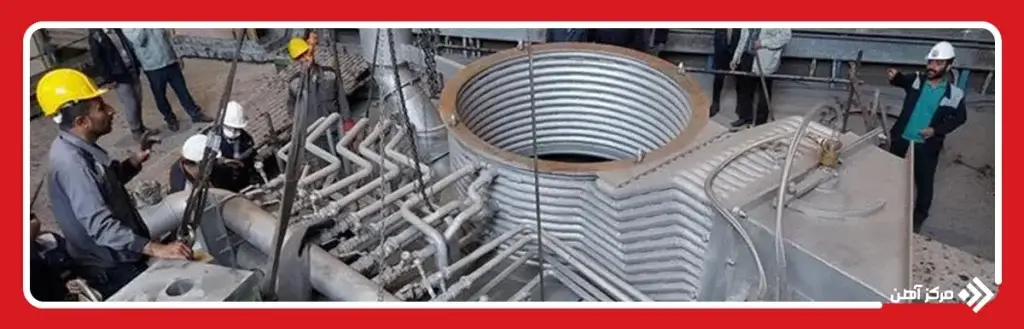

کوره های پاتیلی توانایی تولید گستره وسیعی از فولاد ها را دارند که بسیاری از آن ها برای کاربرد های صنعتی، ساختمانی، خودروسازی و ابزار دقیق استفاده می شوند. این تنوع در تولید به دلیل کنترل دقیق ترکیب و دما در این نوع کوره ها ممکن می شود. در واقع، این واحد های ثانویه در فولاد سازی به مهندسان اجازه می دهند تا خواص مکانیکی، فیزیکی و شیمیایی فولاد را متناسب با نیاز کاربردی هر محصول تنظیم کنند.
به واسطه استفاده از تکنولوژی های پیشرفته مانند تزریق گاز، شارژ دقیق آلیاژ و گاززدایی تحت خلا (در برخی مدل ها)، می توان فولاد هایی با کیفیت بالا، خلوص زیاد و خواص خاص تولید کرد. همچنین استفاده از کوره lf در مراحل پایانی موجب می شود که فرآیند های حساس نظیر گوگرد زدایی و کنترل عناصر با دقت بیشتری انجام شود. برخی از انواع فولاد هایی که در کوره ثانویه قابل تولید هستند:
کوره های پاتیلی تنها یک واحد گرمایشی نیست، بلکه یک مرحله کلیدی در تضمین کیفیت نهایی فولاد است. در این واحد، علاوه بر تنظیم دما و ترکیب شیمیایی مذاب، فرآیند هایی همچون گاز زدایی، گوگرد زدایی و افزودن دقیق آلیاژها به دقت انجام می شود. این اهداف نه تنها خواص مکانیکی فولاد را بهبود می بخشند، بلکه تضمین می کنند که محصول نهایی با استاندارد های کیفی و مهندسی روز مطابقت داشته باشد. اهداف اصلی عبارت‌اند از:
دستیابی به این اهداف باعث افزایش دوام، مقاومت و قابلیت ماشین کاری فولاد می شود و نقش مستقیم در کیفیت نهایی محصولات فولادی دارد.

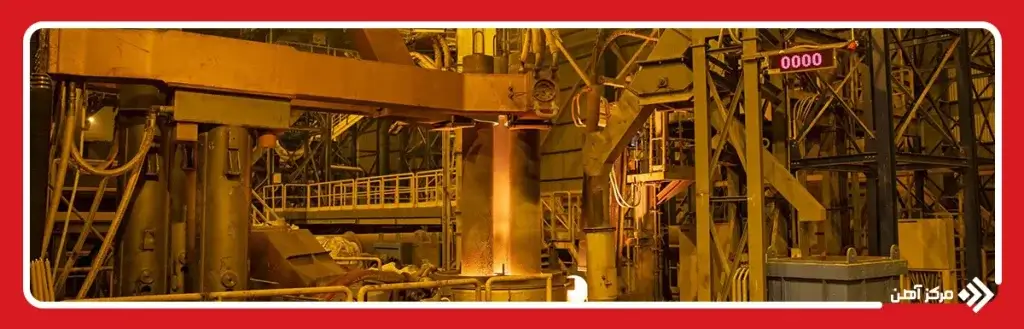

برای بهره برداری موثر از کوره پاتیلی lf، توجه به جزئیات فنی و عملیاتی حیاتی است. عدم رعایت این نکات ممکن است باعث کاهش کیفیت نهایی فولاد، هدر رفت انرژی یا حتی آسیب به تجهیزات شود. اپراتور ها باید آموزش دیده باشند و عملیات را بر اساس دستورالعمل های استاندارد انجام دهند. دمای مذاب باید به صورت مداوم تحت کنترل باشد تا نوسانات دمایی، ساختار فولاد را تحت تأثیر قرار ندهد.
از دیگر نکات مهم می توان به کنترل دقیق زمان اقامت مذاب در پاتیل اشاره کرد. زمان زیاد ممکن است باعث اکسید شدن فولاد شود، در حالی که زمان کم می تواند منجر به نا تمام ماندن واکنش های شیمیایی گردد. همچنین، در هنگام افزودن مواد آلیاژی، توزیع یکنواخت آن ها در مذاب اهمیت زیادی دارد. استفاده صحیح از گاز آرگون جهت همگن سازی نیز تاثیر زیادی در کیفیت نهایی فولاد دارد.
نکته دیگر، بررسی مداوم وضعیت الکترودها و سیستم خنک کننده است. هرگونه نقص در این بخش ها می تواند به اختلال جدی در عملکرد منجر شود. همچنین نظافت و تعویض دوره ای پوشش نسوز پاتیل، یکی از الزامات اساسی برای افزایش عمر مفید تجهیزات و جلوگیری از آلودگی مذاب است. رعایت این نکات بهره برداری ایمن و اقتصادی را تضمین می کند. برخی نکات مهم را در زیر مطالعه فرمایید:
جمع بندی
در فرآیند مدرن تولید فولاد، کوره پاتیلی (LF) نقش کلیدی در تصفیه، تنظیم ترکیب شیمیایی و بهبود خواص مکانیکی فولاد ایفا می کند. این کوره با استفاده از الکترودهای گرافیتی، تزریق گاز آرگون و افزودن آلیاژها، کیفیت نهایی فولاد را در مرحله پس از ذوب تضمین می نماید. انعطاف پذیری بالا، کاهش ناخالصی ها و امکان تولید فولادهای خاص، مزایای اصلی این فناوری هستند. بهره برداری صحیح از این کوره باعث افزایش بهره وری، کاهش هزینه ها و تولید فولادی مطابق با استانداردهای پیشرفته صنعتی می شود.
سوالات متداول
این کوره در مرحله ثانویه پس از ذوب اولیه و پیش از ریخته گری برای تصفیه و اصلاح ترکیب شیمیایی فولاد کاربرد دارد.
بله، با کنترل دقیق دما و زمان عملیات، بهره وری انرژی افزایش یافته و زمان فرآیند تصفیه کوتاه تر می شود.
الکترود های گرافیتی انرژی الکتریکی لازم برای گرم کردن و حفظ دمای مذاب فولاد را تامین می کنند.
آرگون باعث حذف گازهای محلول و ایجاد تلاطم جهت همگن سازی دما و ترکیب شیمیایی مذاب می شود.
خیر، پاتیلی یا کوره ثانویه وظیفه ذوب ندارد و فقط برای تصفیه و تنظیم فولاد بعد از ذوب اولیه استفاده می شود.
بله، کنترل نامناسب دما، زمان یا افزودن مواد آلیاژی می تواند باعث افت کیفیت و خواص مکانیکی فولاد شود.
