منظور از ستونچه یا ستون کوتاه فلزی چیست؟
دسترسی سریع به محتوای این مطلب
ستونچه یا ستون کوتاه فلزی یکی از پدیده های مهم در طراحی و اجرای سازه های فولادی است که در صورت بی توجهی می تواند رفتار لرزه ای ساختمان را تحت تاثیر قرار دهد. در تعریف ستون کوتاه می توان گفت این عضو زمانی ایجاد می شود که ارتفاع آزاد ستون به دلیل وجود دیوار نیمه ارتفاع، بازشو، اختلاف تراز، رمپ یا اجزای معماری محدود شود و ستون در مقایسه با سایر ستون ها سختی بیشتری از خود نشان دهد. همین افزایش سختی باعث می شود ستون کوتاه هنگام زلزله نیروی برشی بیشتری جذب کند و احتمال آسیب موضعی در آن بالا برود.
بررسی ضوابط ستون کوتاه در سازه های فلزی از این جهت اهمیت دارد که این پدیده فقط یک ایراد اجرایی ساده نیست، بلکه می تواند ایمنی کل سازه را تحت تاثیر قرار دهد. انتخاب مقطع مناسب، تقویت اتصالات، رعایت جزئیات اجرایی، کنترل دیوارهای پیرامونی و توجه به هزینه مصالح از جمله مواردی هستند که باید در طراحی بررسی شوند. از طرفی، نوسان قیمت آهن نیز می تواند روی تصمیم گیری مهندسان و کارفرمایان در انتخاب نوع مقطع، تقویت ستون و اجرای جزئیات مقاوم سازی اثر بگذارد. در ادامه این مقاله، مفهوم ستون کوتاه فلزی، عوامل ایجاد آن، روش های کنترل و نکات مهم طراحی آن را دقیق تر بررسی می کنیم.
ستون کوتاه چیست؟
ستون کوتاه یا ستونچه پدیده ای است که در اثر شکست برشی اتفاق می افتد و ماهیت این پدیده طوری است که آن را به بدترین نوع شکست و خرابی در ساختمان تبدیل می کند؛ طوریکه در صورت ایجاد ستون کوتاه اگر نیروی اضافی برشی بر ساختمان وارد شود، به خصوص در ساختمان های با ارتفاع بالا کل ساختمان سقوط می کند. بنابراین باید کنترل نیروهای مخرب وارد شده به ستون ها از نوع خمشی باشد و اگر از نوع برشی باشد احتمال ایجاد پدیده ستون کوتاه افزایش پیدا می کند.
ستون یکی از پایه های اصلی ساختمان است و باید هنگام طراحی طوری در نظر گرفته شود که احتمال ایجاد ستون کوتاه به حداقل ممکن برسد. از نظر فنی و مهندسی نیز در طراحی زمانی که نسبت طول مؤثر ستون به کوچک ترین بعد جانبی آن کمتر از 12 باشد ستون کوتاه ایجاد می شود. این ستون ها توانایی مقاومت در برابر نیروهای اضافی را ندارند و به محض وارد شدن نیروهای اضافی مثل زلزله به صورت ناگهانی فرو می ریزند.

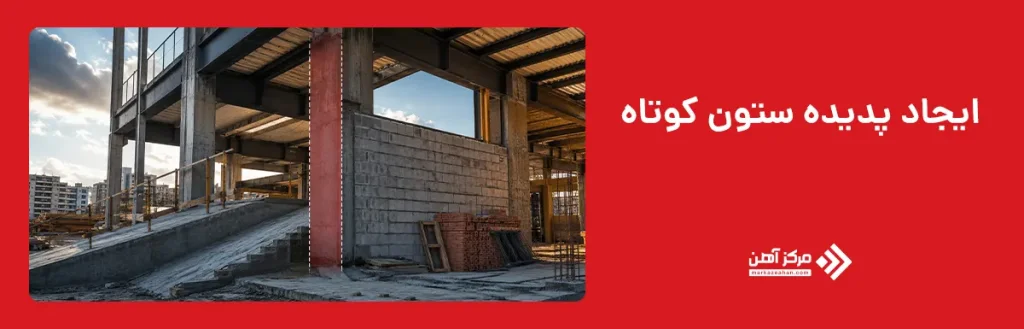

چه عواملی باعث ایجاد پدیده ستون کوتاه می شود؟
پدیده ستون کوتاه زمانی ایجاد می شود که بخشی از ارتفاع آزاد ستون توسط دیوار، بازشو، اختلاف تراز، رمپ، جان پناه، پنجره نواری یا اجزای معماری محدود شود و ستون نتواند مانند سایر ستون های سازه تغییر شکل جانبی داشته باشد. در این شرایط، ستون کوتاه تر از حالت طراحی شده رفتار می کند، سختی بیشتری دارد و هنگام زلزله نیروی برشی بیشتری جذب می کند. به همین دلیل، پدیده ستون کوتاه یکی از ضعف های مهم در طراحی و اجرای سازه محسوب می شود و باید از همان مرحله معماری و سازه کنترل شود.
از مهم ترین عوامل ایجاد ستون کوتاه می توان به اجرای دیوار نیمه ارتفاع کنار ستون، قرار گرفتن پنجره در بخش بالایی دیوار، اختلاف سطح بین طبقات، اجرای رمپ پارکینگ، اتصال نامناسب دیوار به ستون و بی توجهی به جزئیات اجرایی اشاره کرد. در پروژه های بتنی نیز موضوعاتی مانند نحوه بتن ریزی ستون های بلند و کوچک، کیفیت اجرای قالب بندی، پیوستگی مناسب بتن و رعایت ارتفاع آزاد ستون اهمیت زیادی دارد؛ زیرا خطاهای اجرایی می توانند رفتار واقعی ستون را با فرضیات طراحی متفاوت کنند. ستون کوتاه به انگلیسی معمولا با عبارت Short Column شناخته می شود و در مباحث مهندسی زلزله، یکی از عوامل افزایش خطر شکست برشی ستون ها به شمار می آید.
انواع ستون کوتاه در سازه فلزی
انواع ستون کوتاه در سازه فلزی بر اساس محل ایجاد محدودیت، نوع عضو محدود کننده و رفتار ستون در برابر نیروهای جانبی دسته بندی می شود. در تعریف ستون کوتاه باید گفت هر ستونی که ارتفاع آزاد آن به دلایل معماری یا اجرایی کمتر از مقدار مورد انتظار در طراحی شود، می تواند در برابر زلزله رفتار سخت تر و آسیب پذیرتری داشته باشد. پدیده ستون کوتاه در سازه های فولادی زمانی اهمیت بیشتری پیدا می کند که ستون به جای تغییر شکل مناسب، نیروی برشی زیادی جذب کند و احتمال خرابی موضعی در آن افزایش یابد. ستون کوتاه به انگلیسی Short Column نامیده می شود و شناخت انواع آن برای رعایت ضوابط ستون کوتاه در طراحی و اجرای ساختمان ضروری است.
ستون کوتاه ناشی از دیوار نیمه ارتفاع
این نوع ستون کوتاه در ساختمان زمانی ایجاد می شود که بخشی از ارتفاع ستون در کنار دیوار کوتاه یا دیوار نیمه اجرا شده قرار بگیرد. در این حالت، قسمت پایین ستون توسط دیوار محدود می شود و فقط بخش بالایی آن امکان تغییر شکل جانبی دارد. این موضوع باعث افزایش سختی موضعی و تمرکز نیروی برشی در ستون می شود.
ستون کوتاه مجاور بازشوها
یکی از رایج ترین انواع ستون کوتاه در سازه، ستون هایی هستند که در کنار پنجره ها، نورگیرها یا بازشوهای بلند قرار دارند. وقتی دیوار تا بخشی از ارتفاع ستون اجرا می شود و در قسمت بالاتر بازشو وجود دارد، رفتار ستون نامنظم می شود. این حالت در نماهای دارای پنجره های نواری یا دیوارهای کوتاه بسیار دیده می شود.
ستون کوتاه ناشی از اختلاف تراز کف
در برخی ساختمان ها، اختلاف سطح بین دو بخش سازه، رمپ پارکینگ، نیم طبقه یا اجرای کف در ترازهای متفاوت باعث کاهش ارتفاع آزاد ستون می شود. در چنین شرایطی، بخشی از ستون توسط اجزای سازه ای یا معماری محدود شده و ستون مانند یک عضو کوتاه تر عمل می کند. این نوع ستون کوتاه در سازه فلزی باید در مرحله طراحی به دقت بررسی شود.
ستون کوتاه کنار رمپ یا راه پله
در ساختمان هایی که رمپ پارکینگ یا پاگرد راه پله در کنار ستون قرار می گیرد، ممکن است بخشی از ارتفاع ستون به وسیله دال، دیوار یا تیرهای اطراف محدود شود. این محدودیت باعث می شود ستون در آن ناحیه رفتار متفاوتی نسبت به سایر ستون ها داشته باشد و تحت اثر بارهای جانبی، برش بیشتری تحمل کند.
ستون کوتاه ناشی از مهاربند یا عضو جانبی
گاهی وجود مهاربند، دیوار برشی، کلاف فلزی یا اجزای جانبی باعث می شود بخشی از ستون در تغییر شکل جانبی محدود شود. اگر این اجزا بدون در نظر گرفتن ضوابط ستون کوتاه اجرا شوند، می توانند باعث تمرکز نیرو در بخشی از ستون شوند. این نوع ستون کوتاه در سازه های فلزی اهمیت زیادی دارد، زیرا مستقیما با رفتار لرزه ای قاب در ارتباط است.
ستون کوتاه ناشی از خطای اجرایی
برخی از ستون های کوتاه به دلیل اجرای نادرست، تغییرات معماری در حین ساخت، اضافه شدن دیوارهای غیر سازه ای یا بی توجهی به نقشه های سازه ایجاد می شوند. در این حالت، حتی اگر ستون در طراحی اولیه مشکلی نداشته باشد، اجرای نادرست می تواند رفتار آن را تغییر دهد و پدیده ستون کوتاه را در ساختمان ایجاد کند.

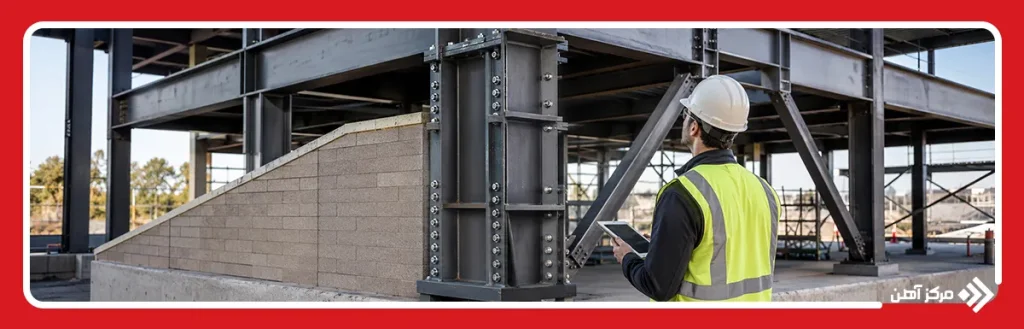

حل مشکل ستون کوتاه
در هنگام شکست ستون کوتاه دو نوع شکست ترد و شکست برشی خواهیم داشت. متأسفانه هر دوی این شکست ها به صورت ناگهانی اتفاق می افتند و باعث انهدام یکپارچه کل سازه می شوند. در واقع زمانی که ستون کوتاه تحت تأثیر بارهای دوره ای قرار می گیرد، رفتاری ترد و شکننده از خودش نشان می دهد. اگر بخواهیم از نظر مهندسی این پدیده را به صورت دقیق تر بررسی کنیم تنش موجود در ستون های یک سازه که تحت بارهای جانبی هستند می توانند تا حد مفصل پلاستیک نیز افزایش پیدا کنند. در نتیجه هنگام وارد شدن نیرو، اختلاف لنگرهای بالا و پایین وارد شده به ستون آنقدر زیاد است که باعث برش ناگهانی ستون و ریزش آن می شود.
بنابراین باید هنگام طراحی به این نکات توجه خاص شود؛ با این حال گاهی موقعیت پروژه طوری است که طراح نمی تواند همه نکات مورد نظر را رعایت کند. در اینصورت باید از ستون های مناسب برای این نوع نیروها طوریکه انعطاف پذیری خوبی داشته باشند استفاده شود و با هر روشی که می توان ظرفیت برشی ستون را افزایش داد.
روش های کنترل ستون کوتاه
کنترل ستون کوتاه یکی از بخش های مهم در طراحی و اجرای سازه است، زیرا این پدیده می تواند باعث تمرکز نیروی برشی، کاهش شکل پذیری و آسیب موضعی در ستون شود. زمانی که ارتفاع آزاد ستون به دلیل وجود دیوار، بازشو، رمپ، اختلاف تراز یا اجزای معماری کاهش پیدا می کند، ستون رفتار سخت تری نسبت به سایر ستون ها پیدا می کند. به همین دلیل، مهندس طراح و تیم اجرایی باید از مرحله طراحی معماری تا اجرای نهایی، روش های پیشگیری و کنترل ستون کوتاه را در نظر بگیرند.
جلوگیری از ایجاد دیوار نیمه ارتفاع کنار ستون
یکی از مهم ترین روش های کنترل ستون کوتاه، پرهیز از اجرای دیوار نیمه ارتفاع در کنار ستون است. اگر دیوار فقط بخشی از ارتفاع ستون را درگیر کند، قسمت آزاد ستون کوتاه تر می شود و در زمان زلزله نیروی برشی بیشتری جذب می کند. بهتر است دیوارهای پیرامونی یا داخلی به شکلی طراحی شوند که باعث محدود شدن ارتفاع آزاد ستون نشوند.
جداسازی دیوار از ستون
در مواردی که اجرای دیوار کوتاه یا دیوار پیرامونی اجتناب ناپذیر است، می توان با ایجاد درز مناسب بین دیوار و ستون، اثر محدود کننده دیوار را کاهش داد. این جداسازی باعث می شود دیوار به صورت مستقیم مانع تغییر شکل جانبی ستون نشود و احتمال ایجاد رفتار ستون کوتاه کاهش پیدا کند. البته اجرای این درز باید با جزئیات مهندسی و مصالح مناسب انجام شود.
اصلاح محل بازشوها در معماری
پنجره های نواری، بازشوهای بلند و نورگیرهایی که در کنار ستون قرار می گیرند، می توانند باعث ایجاد ستون کوتاه شوند. برای کنترل این مشکل، بهتر است محل و ابعاد بازشوها از همان مرحله طراحی معماری با نظر مهندس سازه هماهنگ شود. تغییر محل بازشو یا افزایش فاصله آن از ستون می تواند نقش مهمی در کاهش خطر ستون کوتاه داشته باشد.
تقویت مقطع ستون
اگر امکان حذف عامل ایجاد کننده ستون کوتاه وجود نداشته باشد، باید ظرفیت ستون افزایش پیدا کند. در سازه فلزی، این کار می تواند با استفاده از ورق تقویتی، افزایش ضخامت مقطع، اجرای سخت کننده، تقویت جان ستون یا اصلاح اتصالات انجام شود. هدف از این روش، افزایش مقاومت ستون در برابر نیروهای برشی و جانبی است.
افزایش ظرفیت برشی ستون
ستون کوتاه معمولا در برابر شکست برشی آسیب پذیرتر است؛ بنابراین افزایش ظرفیت برشی آن اهمیت زیادی دارد. در سازه های فولادی، استفاده از ورق های جانبی، سخت کننده های مناسب و کنترل دقیق اتصالات می تواند به کاهش خطر شکست برشی کمک کند. این روش باید بر اساس محاسبات سازه ای انجام شود و اجرای تجربی آن قابل قبول نیست.
کنترل اختلاف تراز و رمپ ها
اختلاف سطح کف، رمپ پارکینگ، نیم طبقه و پاگرد راه پله از عوامل رایج ایجاد ستون کوتاه هستند. برای کنترل این مشکل باید از ابتدا محل ستون ها، تیرها، رمپ و اجزای اطراف بررسی شود تا بخشی از ارتفاع ستون به صورت ناخواسته محدود نشود. در صورت اجبار، لازم است ستون در همان ناحیه برای نیروهای اضافی طراحی و تقویت شود.
رعایت جزئیات اجرایی و نظارت دقیق
گاهی ستون کوتاه به دلیل تغییرات اجرایی، اضافه شدن دیوار، جابه جایی بازشو یا اجرای ناهماهنگ با نقشه ها ایجاد می شود. نظارت دقیق بر اجرای دیوارچینی، اتصالات، تراز کف و اجزای غیر سازه ای می تواند از ایجاد این مشکل جلوگیری کند. هرگونه تغییر در معماری یا سازه باید قبل از اجرا توسط مهندس طراح بررسی شود.

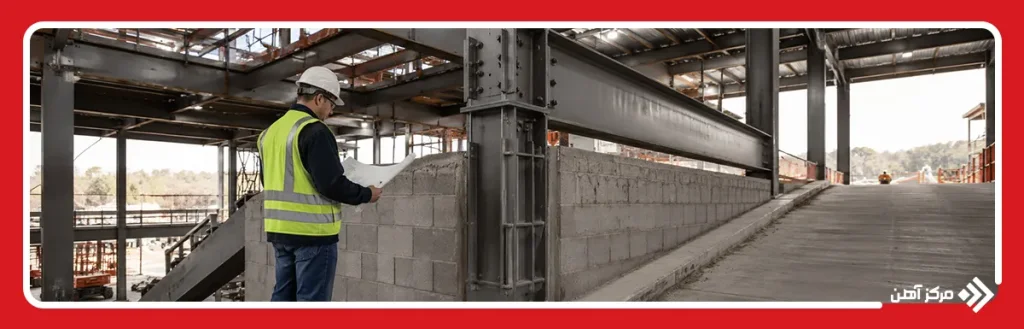

طراحی ستون کوتاه
طراحی ستون کوتاه باید با شناسایی محل های مستعد شروع شود؛ یعنی ستون هایی که کنار دیوار نیمه ارتفاع، رمپ، اختلاف تراز، پنجره های نواری یا اجزای محدود کننده قرار دارند. در این شرایط، ارتفاع آزاد ستون کمتر می شود و ستون نسبت به حالت معمول سخت تر عمل می کند؛ بنابراین باید نیروی برشی بیشتری برای آن در نظر گرفت.
در سازه فلزی، طراحی ستون کوتاه معمولا با انتخاب مقطع مناسب، تقویت جان و بال ستون، استفاده از ورق تقویتی، اجرای سخت کننده و کنترل دقیق اتصالات انجام می شود. اگر ستون در قاب خمشی یا کنار مهاربند قرار داشته باشد، اتصال تیر به ستون و مسیر انتقال نیرو نیز باید بررسی شود تا تمرکز تنش باعث آسیب موضعی نشود.
در نهایت، طراحی ستون کوتاه فقط به محاسبات محدود نیست و اجرای صحیح نیز اهمیت زیادی دارد. اگر در زمان اجرا دیوار، بازشو یا تراز کف برخلاف نقشه تغییر کند، ممکن است ستون کوتاه ایجاد شود یا رفتار آن تغییر کند؛ به همین دلیل هماهنگی بین طراح، ناظر و تیم اجرایی برای کنترل این پدیده ضروری است.
چگونه پدیده ستون کوتاه را در محاسبات در نظر بگیریم؟
خوشبختانه امروزه با وجود برخی نرم افزارهای مهندسی می توان این اختلافات تراز را در هنگام تحلیل و طراحی در نظر گرفت. بعد از اینکه موارد احتمالی را وارد نرم افزار کردیم و نرم افزار آن ها را تحلیل کرد، متوجه خواهیم شد که نیروهای مخرب در کدام قسمت ها ممکن است اتفاق بیفتد. در نتیجه بر اساس دانش مهندسی خود طوری طراحی را انجام می دهیم که نیروهای مخرب کنترل شوند.
مقاوم سازی ستون های کوتاه بتنی
گاهی به دلایل مختلف هنگام طراحی و اجرا اصلاً توجهی به پدیده ستون کوتاه نمی شود اما بعد از آن متوجه موضوع می شویم که دیگر کار ساخت و ساز تمام شده است و یا با ساختمانی مواجه هستیم که چند سال پیش اجرا شده و نکات گفته شده برای ستون کوتاه در آن رعایت نشده است. در اینصورت باید با روش های مقاوم سازی، ستون ها را تقویت کنیم. هدف از مقاوم سازی ستون ها افزایش مقاومت برشی ستون های کوتاه می باشد که معمولاً با سه روش زیر انجام میشود:
- روش frp: در این روش از الیاف کامپوزیت استفاده می شود که در چند سال گذشته به دلیل تأثیر خوب و سادگی کار طرفداران زیادی بین مجریان طرح های عمرانی پیدا کرده است. با استفاده از روش frp علاوه بر افزایش مقاومت برشی سازه می توانید شکل پذیری ستون را نیز بیشتر کنید. در نتیجه تا حد زیادی احتمال تخریب ستون کاهش پیدا می کند.
- استفاده از ورق های فولادی: در این روش ورق های فولادی مخصوص را به سطوح بتنی می چسبانند که باعث افزایش مقاومت برشی و خمشی ستون می شود.
- استفاده از پوشش بتنی مسلح معروف به ژاکت بتنی: در این روش لایه ای از بتن، میلگردهای طولی و خاموت ها در اطراف ستون مورد نظر قرار می گیرد و مقاومت خمشی و برشی ستون را افزایش می دهد. این روش نسبت به دو روش قبلی ارزان تر و ساده تر است، اما از نظر ظاهری نتیجه کار جالب نخواهد بود.
سوالات متداول
ستون کوتاه فلزی به عضوی گفته می شود که به دلیل محدود شدن بخشی از ارتفاع آزاد، رفتار سخت تر و شکننده تری نسبت به ستون معمولی دارد. اهمیت آن به این دلیل است که در زمان زلزله می تواند نیروی برشی زیادی جذب کند و دچار آسیب ناگهانی شود.
وجود دیوار نیمه ارتفاع، بازشوهای نامنظم، اختلاف تراز کف، رمپ، پنجره های بلند و اتصال نامناسب دیوار به ستون از عوامل اصلی ایجاد ستون کوتاه هستند. هر عاملی که ارتفاع آزاد حرکت ستون را کم کند، می تواند باعث این پدیده شود.
ستون کوتاه در سازه فلزی می تواند به صورت ستون کنار دیوار کوتاه، ستون مجاور بازشو، ستون در ترازهای اختلاف ارتفاع و ستون محدود شده توسط مهاربند یا دیوار پیرامونی ایجاد شود. نوع آن بسته به محل محدودیت و شرایط معماری سازه مشخص می شود.
برای کنترل ستون کوتاه باید از ایجاد دیوارهای نیمه ارتفاع بدون جزئیات مناسب جلوگیری کرد و در صورت نیاز، جداسازی دیوار از ستون انجام شود. همچنین تقویت ستون، افزایش ظرفیت برشی، اصلاح جزئیات اتصال و طراحی دقیق معماری و سازه از روش های مهم کنترل آن است.
طراحی ستون کوتاه باید با در نظر گرفتن نیروی برشی زیاد، کاهش شکل پذیری و اثرات زلزله انجام شود. در سازه فلزی، مقطع ستون، ورق های تقویتی، سخت کننده ها، اتصالات و مهاربندی باید طوری انتخاب شوند که ستون در برابر نیروهای جانبی عملکرد ایمن داشته باشد.
