فلنج اسلیپون چیست و چه کاربردی دارد؟

فلنج اسلیپون یکی از پرکاربردترین انواع فلنج در سیستم های لوله کشی صنعتی است که به دلیل نصب آسان، هزینه مناسب و دسترسی گسترده، جایگاه ویژه ای در پروژه های نفت، گاز، پتروشیمی، تأسیسات و صنایع عمومی دارد. پرسش «فلنج چیست» معمولاً در ابتدای مسیر آشنایی با اتصالات فلنجی مطرح می شود و فلنج اسلیپون به عنوان یکی از پاسخ های رایج، گزینه ای اقتصادی و کاربردی به شمار می آید. در این نوع اتصال، لوله به داخل فلنج می لغزد و سپس با عملیات جوشکاری تثبیت می شود؛ همین ویژگی باعث کاهش دقت موردنیاز در برش لوله و سرعت بالاتر اجرا می گردد.
در پروژه هایی که کنترل هزینه اهمیت دارد، بررسی هم زمان متغیرهایی مانند قیمت آهن و قیمت فلنج اسلیپون می تواند تصمیم گیری فنی–اقتصادی را بهینه کند. از نظر رده فشاری، این فلنج ها در کلاس ها و PNهای مختلف تولید می شوند و در سایزها و متریال متنوعی در دسترس هستند. در ادامه مقاله، ساختار، استانداردها، روش اتصال، مزایا و معایب و نیز تفاوت فلنج اسلیپون با سایر فلنج ها بررسی می شود تا انتخابی دقیق و متناسب با شرایط کاری داشته باشید.

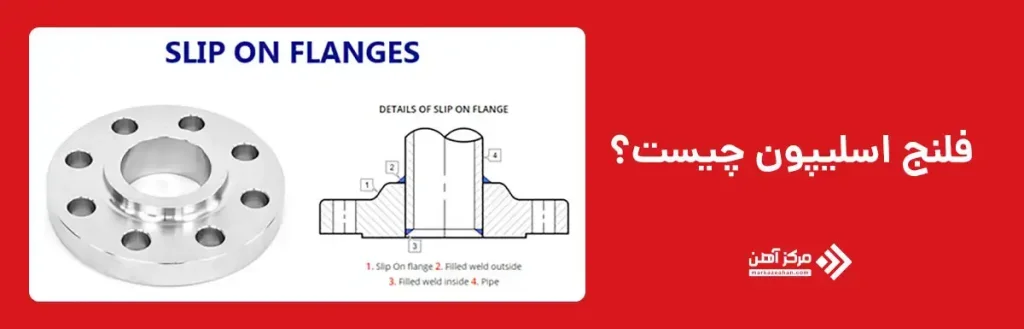

فلنج اسلیپون چیست؟

فلنج اسلیپون نوعی فلنج تخت با سوراخ مرکزی است که قطر داخلی آن اندکی بزرگ تر از قطر خارجی لوله انتخاب می شود تا لوله به راحتی داخل فلنج قرار گیرد. به همین دلیل به آن اسلیپون فلنج نیز گفته می شود. پس از قرارگیری لوله در موقعیت مناسب، عملیات جوشکاری از بیرون و گاهی از داخل انجام می شود تا اتصال آب بند و پایدار شکل بگیرد.
این فلنج ها در رده های فشاری متنوع مانند فلنج اسلیپون کلاس 150، فلنج اسلیپون کلاس 300 و همچنین استانداردهای متریک نظیر فلنج اسلیپون PN16 تولید می شوند. سادگی طراحی باعث شده انواع فلنج اسلیپون فولادی، فلنج اسلیپون کربن استیل و فلنج اسلیپون استیل برای شرایط کاری مختلف عرضه شود.
از نظر کاربرد، فلنج اسلیپون چیست معمولاً در پروژه هایی پاسخ داده می شود که فشار کاری متوسط، دمای کنترل شده و سرعت اجرا اهمیت دارد. این فلنج ها نسبت به فلنج های گلودار دقت کمتری در آماده سازی لوله می خواهند و همین موضوع هزینه ساخت و زمان نصب را کاهش می دهد.

کاربردهای فلنج اسلیپون

کاربرد فلنج اسلیپون گسترده است و از خطوط انتقال سیالات عمومی تا تأسیسات صنعتی را پوشش می دهد. این فلنج ها در صنایع نفت و گاز برای خطوط فرعی، در پتروشیمی برای انتقال مواد با فشار متوسط، و در نیروگاه ها برای مدارهای کم ریسک استفاده می شوند. در سیستم های آب و فاضلاب، تأسیسات ساختمانی و خطوط بخار کم فشار نیز فلنج های اسلیپون انتخابی رایج هستند.
یکی از دلایل رواج این فلنج ها، سهولت تطبیق با تجهیزات جانبی مانند شیرآلات و اتصالات است. در پروژه هایی که تنوع فلنج ها مطرح است، مقایسه گزینه هایی نظیر قیمت فلنج تخت و قیمت فلنج پلی اتیلن جوشی در کنار فلنج اسلیپون، امکان انتخاب اقتصادی تر را فراهم می کند.
فلنج های اسلیپون در خطوطی که نیاز به باز و بسته شدن دوره ای دارند نیز کاربرد دارند، زیرا جداسازی و مونتاژ مجدد آن ها ساده تر است. به طور کلی، هرجا فشار و دما در محدوده استاندارد باشد و سرعت اجرا اهمیت داشته باشد، فلنج اسلیپون گزینه ای قابل اتکا محسوب می شود.

• خطوط انتقال آب و فاضلاب شهری
• سیستم های لوله کشی تأسیسات ساختمانی
• صنایع نفت و گاز (خطوط فرعی و کم فشار)
• واحدهای پتروشیمی با فشار متوسط
• نیروگاه ها و تأسیسات حرارتی
• صنایع غذایی و دارویی (با متریال استیل)

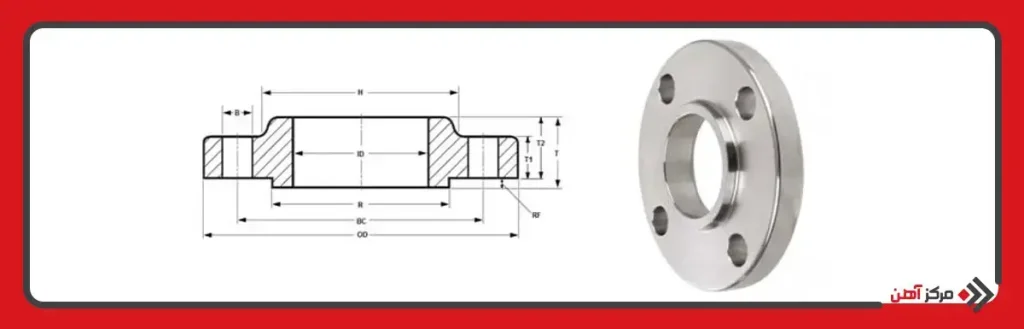

ساختار و اجزای فلنج اسلیپون

ساختار فلنج اسلیپون ساده اما کاملاً مهندسی شده است و همین سادگی، یکی از دلایل کاربرد گسترده آن در خطوط لوله صنعتی محسوب می شود. این فلنج از یک دیسک دایره ای شکل تشکیل شده که در مرکز آن یک سوراخ با قطری کمی بزرگ تر از قطر خارجی لوله قرار دارد تا لوله بتواند به راحتی داخل فلنج قرار گیرد. اطراف فلنج نیز سوراخ هایی برای عبور پیچ و مهره تعبیه شده که وظیفه اتصال دو فلنج به یکدیگر را بر عهده دارند.
سطح آب بندی فلنج اسلیپون معمولاً به صورت تخت یا برجسته طراحی می شود که انتخاب آن به استاندارد ساخت و نوع گسکت بستگی دارد. اجزای اصلی یک اتصال کامل شامل خود فلنج اسلیپون، لوله، گسکت، پیچ و مهره و ناحیه جوش است.
از نظر متریال، فلنج اسلیپون فولادی، فلنج اسلیپون کربن استیل و فلنج اسلیپون استیل ضدزنگ از رایج ترین گزینه ها هستند. انتخاب متریال مستقیماً بر مقاومت مکانیکی، طول عمر و عملکرد فلنج در برابر خوردگی و دما تأثیر می گذارد. این ساختار ساده باعث شده انواع فلنج های اسلیپون برای شرایط کاری متنوع به راحتی تولید و استفاده شوند.

استانداردهای فلنج اسلیپون

استانداردهای فلنج اسلیپون چارچوب مشخصی برای ابعاد، ضخامت، تعداد سوراخ های پیچ، کلاس فشاری و جنس متریال تعیین می کنند و رعایت آن ها برای ایمنی و سازگاری اجزای خط لوله ضروری است. یکی از رایج ترین استانداردها، ASME B16.5 است که فلنج اسلیپون کلاس 150 و فلنج اسلیپون کلاس 300 را پوشش می دهد و بیشتر در پروژه های صنعتی با سیستم اینچی کاربرد دارد.
در سیستم های متریک، استاندارد EN 1092-1 بسیار متداول است که فلنج اسلیپون PN16 و سایر رده های فشاری را شامل می شود. این استانداردها مشخصات دقیق هندسی را ارائه می دهند و استفاده از جدول استاندارد فلنج اسلیپون در زمان طراحی و خرید، از بروز خطاهای اجرایی جلوگیری می کند. انتخاب فلنج بر اساس استاندارد صحیح، نه تنها امکان جایگزینی آسان قطعات را فراهم می کند، بلکه تضمین کننده آب بندی مناسب و تحمل فشار مجاز در شرایط بهره برداری است. به همین دلیل، تطابق استاندارد فلنج اسلیپون با الزامات پروژه یکی از مهم ترین مراحل انتخاب محسوب می شود.

استاندارد	کلاس / PN	محدوده فشار کاری	کاربرد رایج
ASME B16.5	کلاس 150	فشار پایین تا متوسط	نفت، گاز، تأسیسات
ASME B16.5	کلاس 300	فشار متوسط	پتروشیمی، نیروگاه
EN 1092-1	PN16	فشار متوسط	آب و فاضلاب، ساختمان
EN 1092-1	PN25	فشار بالاتر از PN16	صنایع عمومی
DIN	PN10 / PN16	فشار پایین تا متوسط	خطوط صنعتی

نحوه اتصال فلنج اسلیپون

نحوه اتصال فلنج اسلیپون نسبت به بسیاری از فلنج ها ساده تر است و همین ویژگی آن را برای پروژه های اجرایی مناسب کرده است. در مرحله نخست، لوله تا عمق مشخص داخل سوراخ مرکزی فلنج قرار می گیرد. این عمق به گونه ای تنظیم می شود که سطح آب بندی فلنج به درستی با فلنج مقابل هم راستا باشد.
پس از تنظیم موقعیت، عملیات جوشکاری انجام می شود. معمولاً یک پاس جوش از بیرون لوله اجرا می گردد، اما در کاربردهایی که استحکام و آب بندی اهمیت بیشتری دارد، پاس دوم جوش از داخل نیز انجام می شود. این روش اتصال باعث افزایش مقاومت مکانیکی فلنج جوشی اسلیپون می شود.
در مرحله نهایی، با قرار دادن گسکت بین دو فلنج و بستن پیچ و مهره ها با گشتاور مناسب، اتصال کامل می شود. دقت در هم محوری فلنج ها و یکنواخت بستن پیچ ها نقش مهمی در جلوگیری از نشتی دارد. رعایت صحیح نحوه اتصال فلنج اسلیپون، عملکرد ایمن و طول عمر بالای سیستم لوله کشی را تضمین می کند.

تفاوت فلنج اسلیپون با سایر فلنج ها

تفاوت فلنج اسلیپون با سایر فلنج ها را باید از چند منظر مهم شامل ساختار، نحوه انتقال تنش، سهولت نصب، هزینه و محدوده کاربرد بررسی کرد. فلنج اسلیپون به گونه ای طراحی شده که لوله داخل آن قرار می گیرد و سپس عملیات جوشکاری انجام می شود، در حالی که در فلنج گلودار (Weld Neck) لوله به گردن مخروطی فلنج جوش داده می شود. این تفاوت ساختاری باعث می شود فلنج گلودار مقاومت بالاتری در برابر فشار و تنش های دینامیکی داشته باشد، اما در مقابل هزینه ساخت و نصب آن بیشتر است.
در مقایسه با فلنج ساکت ولد، فلنج اسلیپون نیاز به دقت کمتری در طول برش لوله دارد و برای سایزهای بزرگ اقتصادی تر است. همچنین برخلاف فلنج رزوه ای که بیشتر برای فشارهای پایین و خطوط موقت استفاده می شود، فلنج های اسلیپون اتصال پایدارتر و ایمن تری ایجاد می کنند.
به طور کلی، فلنج اسلیپون بین فلنج های ساده و فلنج های مقاوم تر قرار می گیرد؛ یعنی نه به پیچیدگی و استحکام فلنج گلودار است و نه به محدودیت فلنج های رزوه ای. همین تعادل میان عملکرد و هزینه باعث شده در بسیاری از پروژه های صنعتی انتخاب اول باشد.

نوع فلنج	نحوه اتصال	تحمل فشار	هزینه	کاربرد
فلنج اسلیپون	جوشکاری روی لوله	متوسط	اقتصادی	مصارف عمومی
فلنج گلودار	جوش نفوذی کامل	بالا	گران تر	فشار و دمای بالا
فلنج ساکت ولد	جوش داخلی	متوسط	متوسط	سایزهای کوچک

مزایای فلنج اسلیپون

فلنج اسلیپون مزایای متعددی دارد که مهم ترین آن ها نصب آسان و کاهش هزینه های اجرایی است. به دلیل لغزیدن لوله داخل فلنج، نیاز به دقت بسیار بالا در برش لوله وجود ندارد و همین موضوع زمان آماده سازی و نصب را کاهش می دهد. این ویژگی در پروژه هایی با حجم بالای اتصالات، تأثیر قابل توجهی بر کاهش زمان اجرا دارد.
از دیگر مزایای فلنج اسلیپون می توان به قیمت مناسب تر نسبت به فلنج گلودار اشاره کرد. سادگی طراحی و مصرف کمتر متریال باعث می شود قیمت فلنج اسلیپون برای پروژه های با بودجه محدود گزینه ای منطقی باشد.
تنوع بالای سایز، کلاس فشاری و متریال نیز از نقاط قوت این فلنج است. امکان استفاده از فلنج اسلیپون فولادی، کربن استیل یا استیل ضدزنگ، دامنه کاربرد آن را از تأسیسات ساختمانی تا صنایع نفت و گاز گسترش داده است. همچنین در خطوطی که نیاز به باز و بسته شدن دوره ای دارند، این فلنج عملکرد مناسبی ارائه می دهد.

• نصب سریع و آسان
• هزینه کمتر نسبت به فلنج گلودار
• تنوع بالا در سایز و متریال
• مناسب پروژه های با حجم اتصال بالا

معایب فلنج اسلیپون

در کنار مزایا، فلنج اسلیپون محدودیت هایی دارد که باید پیش از انتخاب به آن ها توجه شود. مهم ترین عیب این فلنج، تحمل فشار و تنش کمتر نسبت به فلنج گلودار است. به دلیل نداشتن گردن مخروطی، تمرکز تنش در ناحیه جوش بیشتر بوده و همین موضوع استفاده از آن را در فشارها و دماهای بسیار بالا محدود می کند. از نظر ایمنی، اگر عملیات جوشکاری به درستی انجام نشود، احتمال نشتی در محل اتصال افزایش می یابد. به همین دلیل کیفیت جوش و مهارت نیروی اجرایی نقش تعیین کننده ای در عملکرد نهایی فلنج اسلیپون دارد.
همچنین در سیستم هایی که لرزش شدید یا بارهای سیکلی بالا وجود دارد، فلنج های مقاوم تر ترجیح داده می شوند. بنابراین استفاده از فلنج اسلیپون باید با در نظر گرفتن شرایط واقعی بهره برداری انجام شود تا در بلندمدت باعث افزایش هزینه های تعمیر و نگهداری نشود.

• تحمل فشار کمتر نسبت به فلنج گلودار
• حساسیت به کیفیت جوشکاری
• محدودیت استفاده در فشار و دمای بالا

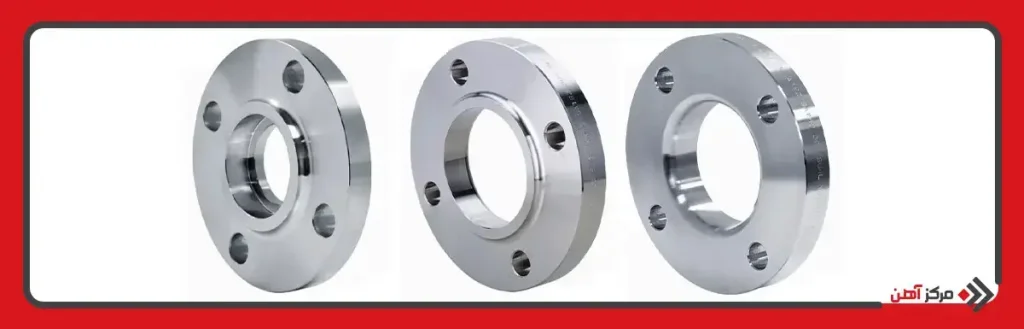

نکات مهم در خرید فلنج اسلیپون

در خرید فلنج اسلیپون، اولین نکته تعیین دقیق فشار و دمای کاری سیستم است. انتخاب کلاس فشاری نامناسب می تواند ایمنی کل خط لوله را تحت تأثیر قرار دهد. پس از آن، بررسی استاندارد ساخت و تطابق آن با نقشه ها و مشخصات فنی پروژه اهمیت بالایی دارد.
متریال فلنج باید بر اساس نوع سیال و شرایط محیطی انتخاب شود. برای محیط های خورنده یا مرطوب، فلنج اسلیپون استیل گزینه مناسب تری نسبت به انواع کربن استیل است. همچنین کیفیت سطح آب بندی و دقت ابعادی فلنج از عواملی هستند که مستقیماً بر عملکرد گسکت و جلوگیری از نشتی اثر می گذارند.
در نهایت، مقایسه قیمت فلنج اسلیپون از تأمین کنندگان معتبر و توجه به اصالت کالا اهمیت دارد. خرید فلنج اسلیپون استاندارد و باکیفیت، اگرچه ممکن است هزینه اولیه بیشتری داشته باشد، اما در بلندمدت باعث کاهش ریسک خرابی و هزینه های اضافی خواهد شد. چک لیست خرید فلنج اسلیپون:

• بررسی کلاس فشاری (کلاس 150، کلاس 300 یا PN16)
• تطابق استاندارد با نقشه پروژه
• انتخاب متریال مناسب (کربن استیل یا استیل ضدزنگ)
• کنترل کیفیت سطح آب بندی فلنج
• تطابق سایز فلنج با لوله و گسکت
• استعلام قیمت فلنج اسلیپون از تأمین کننده معتبر
