سولجر قالب بندی راهکاری ساده و محکم برای نگه داشتن دیوارهای قالب بتن است و به تیم اجرا کمک می کند سطحی صاف و ایمن بسازد. در شروع هر پروژه، شناخت نحوه کار سولجر فلزی و هماهنگی آن با سایر تجهیزات قالب بندی مثل عصایی قالب بندی، باعث می شود خطاها کم شود و سرعت بالا برود. وقتی برآورد هزینه انجام می دهید، اثر نوسان بازار بر قیمت آهن را هم لحاظ کنید، چون همین تغییرها می تواند روی انتخاب ضخامت و تعداد سولجر اثر بگذارد.
به بیان ساده، سولجر مثل ستون روی بدنه قالب می نشیند، بار فشار بتن تازه را پخش می کند و اجازه نمی دهد دیواره ها کج یا شکم دار شوند. اگر مسیر نصب شلوغ است، قبل از شروع کار، محیط را ایمن کنید تا گروه نصب کار کند.
سولجر قالب بندی در پروژه های کوچک و بزرگ استفاده می شود و با قطعاتی مثل بولت قالب بندی، پین و گوه قالب بندی و براکت ها قفل می گردد.
در کارگاه های حرفه ای، نقشه نصب زودتر آماده می شود تا فاصله سولجرها، ارتفاع قرارگیری و محل مهارها مشخص باشد. اگر به تامین مالی فکر می کنید، تغییرات قیمت قالب بتن روی تصمیم گیری درباره خرید یا اجاره سولجر اثر می گذارد. این مقاله با زبان ساده می گوید سولجر در قالب بندی چگونه کار می کند، چه انواعی دارد، چه اندازه هایی از آن رایج است و چطور نصب و بازبینی می شود تا بتن ریزی با خیال راحت انجام شود.

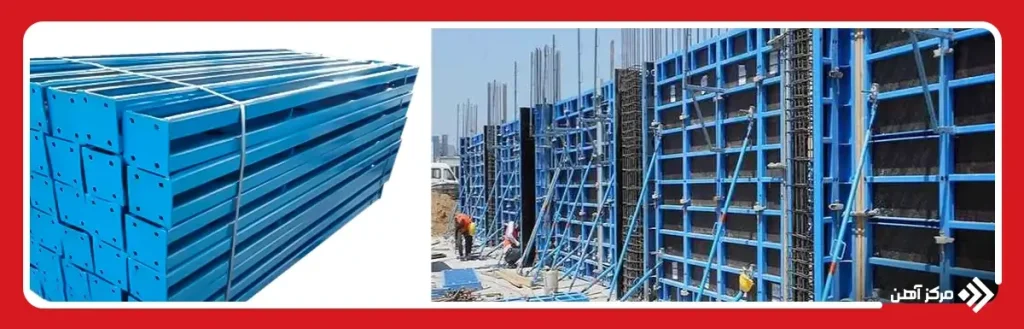

سولجر قالب بندی یک عضو تقویتی طولی است که به صورت عمودی یا افقی روی بدنه قالب بسته می شود تا فشار جانبی بتن تازه را مهار کند و دیواره ها در جای درست بمانند. این قطعه معمولاً از فولاد ساخته می شود و با بست ها و اتصالات ساده روی پشت قالب قرار می گیرد. وقتی بتن تازه ریخته می شود، وزن و فشار هیدرواستاتیک می تواند دیواره ها را به بیرون هل بدهد. وجود سولجر فلزی مثل تیر پشتیبان عمل می کند و نیروها را به مهارها و تکیه گاه ها منتقل می سازد.
در کارگاه ها گاهی به جای سولجر از لوله داربست استفاده می شود، اما سولجر به دلیل سطح تماس زیاد، سوراخ های منظم و قابلیت قفل شدن با پین و گوه قالب بندی، گزینه مطمئن تری است. سولجر در قالب بندی با قطعات دیگری مثل عصایی قالب بندی، کلیپس قالب بندی و بولت قالب بندی همکاری می کند تا کادر قالب شکل بگیرد و در زمان بتن ریزی تغییر شکل ندهد. سازوکار ساده است:
ابتدا بدنه قالب چیده می شود، سپس سولجرها در فواصل مشخص بسته می شوند و با مهارهای مورب یا تکیه گاه به سازه اصلی یا کف متصل می گردند. به این ترتیب، قالب بندی با سولجر به تیم اجازه می دهد با خیال راحت ویبره بزند، سطح را تراز کند و بتن را تا ارتفاع مورد نظر بالا بیاورد بدون اینکه دیوارها شکم بدهند یا باز شوند.

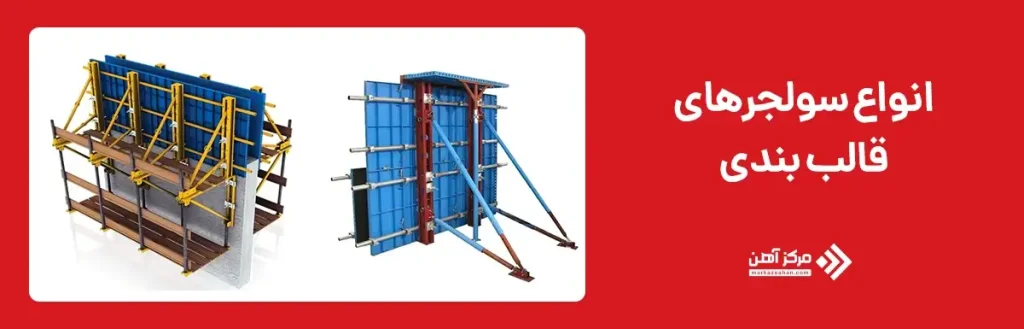

سولجر قالب بندی از نظر شکل و روش اتصال به چند دسته تقسیم می شود. رایج ترین نوع، سولجر فلزی جعبه ای یا قوطی مانند است که مقطع بسته دارد و سختی بالایی ارائه می دهد. بعضی برندها سولجر با مقطع C یا I تولید می کنند که سبک تر است و جابه جایی را آسان می کند. از نظر طول، تولیدکنندگان معمولاً چند اندازه استاندارد دارند تا در ارتفاع های مختلف دیوار و تیر به کار برود. سوراخ های منظم روی بدنه کمک می کند پین و گوه قالب بندی در هر نقطه لازم قفل شود و نیازی به سوراخ کاری در محل نباشد.
دسته دیگر، سولجرهای تنظیم پذیر هستند که با دو قطعه کشویی طول شان تغییر می کند و برای پروژه هایی که ارتفاع های متنوع دارند صرفه جویی خوبی ایجاد می کنند. در برخی کاربردها، سولجر سبک برای قالب های نما یا دیوارهای کم ارتفاع استفاده می شود تا وزن حمل پایین بیاید. سولجر در قالب بندی می تواند با مهاربندهای مورب، ریل های راهنما و عصایی قالب بندی ترکیب شود تا مجموعه ای منسجم بسازد.
انتخاب نوع به عواملی مثل ارتفاع قالب، فشار بتن، دسترسی جرثقیل یا نیروی انسانی و تعداد دفعات استفاده بستگی دارد. اگر پروژه پرتکرار است، خرید سولجرهای مقاوم و چنداندازه به صرفه تر از اجاره کوتاه مدت خواهد بود. در مقابل، در پروژه های تک مرحله ای اجاره گزینه کم هزینه تری است. این تنوع به مهندس اجازه می دهد با کمترین قطعه اضافه، قالب ها را هماهنگ کند و هزینه حمل نیز کاهش یابد.

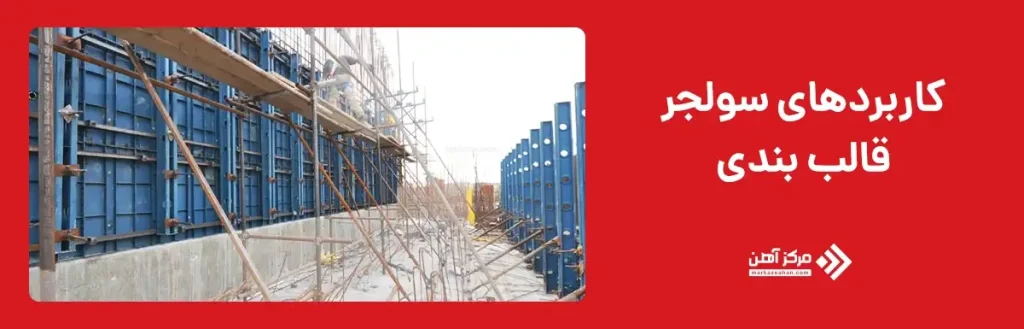

در اجرای سازه های بتنی، حفظ شکل و پایداری قالب اهمیت زیادی دارد. سولجر قالب بندی ابزاری است که به عنوان پشت بند عمل می کند و فشار جانبی بتن را به مهارهای مطمئن منتقل می سازد. این قطعه در قالب بندی دیوارها، ستون ها، رمپ، مخزن و حتی پروژه های نما استفاده می شود و علاوه بر افزایش ایمنی، باعث سرعت بیشتر و کیفیت بهتر بتن ریزی می گردد. در ادامه با کاربردهای سولجر آشنا شوید:
سولجر قالب بندی در طول ها و وزن های مختلفی تولید می شود تا برای دیوارهای کوتاه، متوسط و بلند پاسخگو باشند. طول های متداول معمولاً از حدود ۱ تا ۳ متر است و برای ارتفاع های بیشتر می توان از چند سولجر در امتداد هم استفاده کرد. وزن هر قطعه به مقطع، ضخامت ورق و طول بستگی دارد؛ سولجر فلزی قوطی مانند با ورق ضخیم تر، تحمل بار بیشتری دارد اما حمل آن نیروی بیشتری می خواهد. جدول زیر نمونه ای ساده از اندازه های پرتکرار را نشان می دهد:
| طول تقریبی | نوع مقطع | وزن تقریبی هر متر |
| 1.0 متر | جعبه ای (قوطی) | 8–10 کیلوگرم |
| 1.5 متر | جعبه ای یا C | 12–15 کیلوگرم |
| 2.0 متر | جعبه ای یا I | 16–20 کیلوگرم |
| 2.5 متر | جعبه ای سنگین | 20–24 کیلوگرم |
| 3.0 متر | جعبه ای سنگین | 24–30 کیلوگرم |

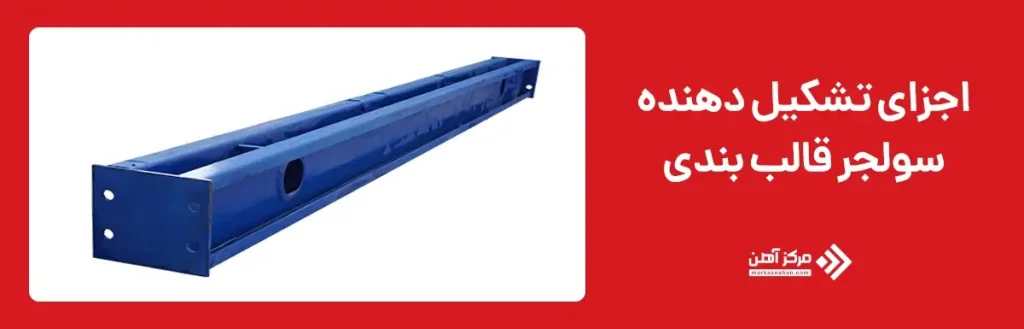

سولجر قالب بندی از چند جزء ساده تشکیل شده است: بدنه اصلی که نقش تیر را دارد، سوراخ های منظم برای اتصال، صفحات انتهایی برای توزیع نیرو و گاهی دستگیره برای حمل راحت. در کنار خود سولجر، مجموعه ای از اتصالات به کار می رود تا سیستم کامل شود. پین و گوه قالب بندی برای قفل کردن سریع اتصالات ایده آل است و با یک ضربه سبک باز و بسته می شود.
کلیپس قالب بندی نیز برای جمع کردن لبه های قالب و اتصال سریع پانل ها مفید است. بولت قالب بندی با مهره دو سر، صفحات فشار را به هم نزدیک می کند و پایداری دیواره را بالا می برد. عصایی قالب بندی و مهاربند مورب وظیفه نگه داشتن زاویه و راستای دیوار را دارند. وقتی این قطعات با هم به کار می روند، سولجر در قالب بندی به خوبی بار را پخش می کند و قالب در برابر فشار بتن تازه تغییر شکل نمی دهد.
انتخاب اجزا باید بر اساس سازگاری با برند قالب، ظرفیت بار و شرایط کارگاه انجام شود. برای دوام بیشتر، رنگ یا گالوانیزه ی مناسب روی بدنه اعمال می شود تا زنگ زدگی کم شود و حرکت در پروژه های بعدی روان بماند. همخوانی سوراخ ها و ضخامت صفحات انتهایی با برند قالب مهم است، چون از لق شدن و ساییدگی زودرس جلوگیری می کند. نشانه گذاری طول روی بدنه نیز چیدمان را برای نصاب سریع تر می کند و خطا را کاهش می دهد.
اجرای قالب بندی با سولجر چند گام ساده دارد. ابتدا محل دیوار یا تیر را خط کشی کنید و پایه ها را تراز کنید. پانل های قالب را بچینید و با کلیپس قالب بندی لبه ها را جمع کنید. سپس سولجرها را در فواصل محاسبه شده روی پشت قالب قرار دهید و با پین و گوه قالب بندی قفل کنید. در گام بعد، مهاربندهای مورب یا عصایی قالب بندی را ببندید تا دیواره ها در جای خود ثابت بمانند.
بولت قالب بندی را از سوراخ های تعریف شده عبور دهید و مهره ها را به اندازه لازم سفت کنید. قبل از بتن ریزی، شاغول و تراز را کنترل کنید و اگر نیاز بود فاصله سولجرها را کم یا زیاد کنید. پس از ریختن بتن، ویبره را با دقت انجام دهید تا حفره نماند و فشار ناگهانی ایجاد نشود. بعد از گیرش اولیه، بازکردن اتصالات با ترتیب معکوس انجام می شود و سولجرها برای استفاده دوباره انبار می گردند.
این روش ساده، سرعت کار را بالا می برد و کیفیت سطح بتن را بهتر می کند. پیش از بتن ریزی نهایی، پیچ ها را دوباره بازبینی کنید و فاصله آرماتور تا قالب را بسنجید تا کاور بتن حفظ شود. اگر بادی می وزد یا کف مرطوب است، مهاربند اضافی ببندید تا لرزش کم شود و سطح قالب نلرزد. علامت گذاری تراز روی سولجر کمک می کند ارتفاع بتن یکنواخت باقی بماند.

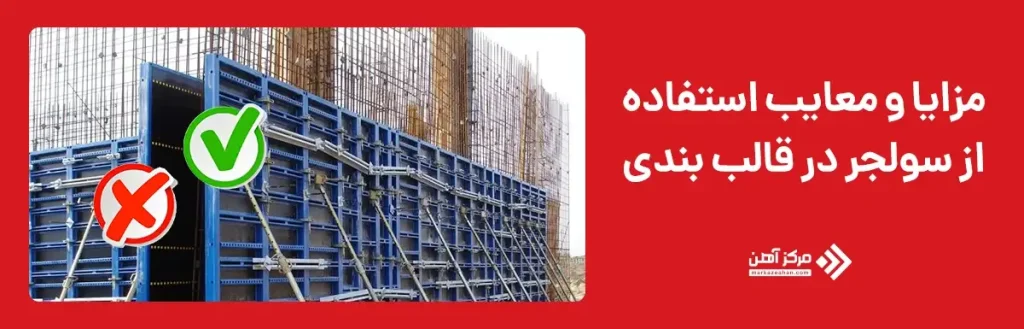

در قالب بندی دیوارها و سازه های بتنی، استفاده از سولجر قالب بندی به دلیل نقش پشت بند و انتقال فشار بتن اهمیت زیادی دارد. این ابزار پرکاربرد علاوه بر ایجاد استحکام و افزایش سرعت کار، مزایا و معایبی نیز به همراه دارد که شناخت آن ها به پیمانکاران کمک می کند تا انتخاب درستی برای پروژه های خود داشته باشند. در ادامه، مزایا و معایب سولجر قالب بندی به صورت جداگانه بررسی می شوند تا تصویر روشنی از کاربرد و محدودیت های آن ارائه شود.
مزایای سولجر قالب بندی
معایب سولجر قالب بندی
برای استفاده ایمن از سولجر، چند نکته ساده را رعایت کنید. فاصله سولجرها را بر اساس ارتفاع بتن، نوع قالب و فشار جانبی انتخاب کنید و از جدول های طراحی سازنده کمک بگیرید. هر قطعه را پیش از نصب بازبینی کنید؛ تابیدگی، ترک یا سوراخ های آسیب دیده نشانه تعویض است. اتصال ها با پین و گوه قالب بندی باید کاملاً درگیر باشند و لق نزند. هنگام بتن ریزی، سرعت افزایش ارتفاع را کنترل کنید تا فشار ناگهانی به دیواره وارد نشود.
سطح کارگاه خشک و تمیز باشد تا لغزش رخ ندهد. در کار در ارتفاع، از مهار شخصی و سکوهای مطمئن استفاده کنید. پس از بازکردن قالب، سولجرها را تمیز، روغن کاری سبک و در محل خشک انبار کنید تا زنگ نزنند. پایبندی به مقررات ایمنی و راهنمای سازنده، ریسک شکست و کمانش را کم می کند و عمر کاری تجهیزات قالب بندی را بالا می برد. پیش از شروع، جلسه ایمنی کوتاه برگزار کنید و وظایف هر نفر را روشن کنید.
استفاده از دستکش و کفش ایمنی اجباری است و در کار در ارتفاع، کمربند ایمنی فراموش نشود. پس از هر شیفت، پیچ ها و اتصالات را بازبینی کنید. در مناطق بادخیز، از مهاربند اضافی و داربست محافظ استفاده کنید تا سقوط اشیا یا واژگونی رخ ندهد و قالب پایدار بماند. در اطراف کارگاه هم حتما نوار خطر نصب شود.

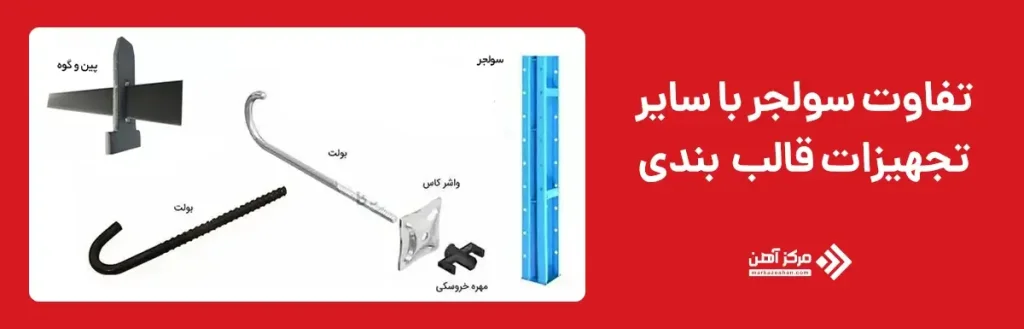

سولجر با لوله داربست، تیر چوبی یا پشت بندهای سنتی یکسان نیست. تفاوت اصلی در سطح تماس، سختی مقطع و قابلیت قفل شدن دقیق است. سولجر فلزی بدنه ای مقاوم دارد که نیرو را یکنواخت پخش می کند و با سوراخ های منظم اجازه می دهد پین و گوه قالب بندی در هر نقطه لازم بسته شود. لوله داربست ارزان تر است اما سطح تماس کمتری دارد و ممکن است در فشارهای بالا خم شود.
تیر چوبی سبک است ولی دوام کمتری در برابر رطوبت دارد و برای استفاده های پرتکرار مناسب نیست. در قالب بندی با سولجر، تنظیم شاغولی و تراز ساده تر انجام می شود و هماهنگی با بولت قالب بندی و کلیپس قالب بندی بهتر است. به طور خلاصه، وقتی کیفیت سطح، ایمنی و سرعت مهم باشد، سولجر در قالب بندی انتخاب مطمئن تری نسبت به گزینه های سنتی است. از نظر هزینه، ممکن است خرید سولجر در پروژه های پرتکرار به صرفه تر از اجاره لوله داربست باشد، چون دوام و تکرارپذیری بالاست.
از نظر سرعت، سوراخ های منظم و پین ها زمان تنظیم را کم می کند و تیم زودتر به بتن ریزی می رسد. کیفیت سطح نیز به دلیل پایداری بهتر، یکنواخت تر خواهد بود. وقتی نما اهمیت دارد، سختی بیشتر سولجر موج دار شدن را کم می کند. در مقابل، در کارهای خیلی سبک، تیر چوبی یا لوله ممکن است کفایت کند اما دقت پایین تری دارد.
جمع بندی
سولجر قالب بندی ابزار اصلی برای پایدار نگه داشتن دیوارها و تیرهای بتنی در لحظه های حساس بتن ریزی است. با شناخت انواع، ابعاد و اجزای آن و رعایت چند گام ساده در اجرا، می توان قالبی صاف، ایمن و مقاوم داشت. هم کاری سولجر با عصایی قالب بندی، بولت قالب بندی، کلیپس قالب بندی و پین و گوه قالب بندی باعث می شود فشار بتن یکنواخت پخش شود و دیواره ها تغییر شکل ندهند. اگر برنامه نگهداری، تمیزکاری و انبارش خشک را جدی بگیریم، عمر سولجر فلزی زیاد می شود و هزینه ها پایین می آید.
در نهایت، انتخاب بین خرید یا اجاره به مقیاس پروژه، تعداد دفعات استفاده و بودجه بستگی دارد. با رعایت نکات ایمنی و راهنمای سازنده، قالب بندی با سولجر سرعت اجرا را بالا می برد و کیفیت سطح بتن را بهبود می دهد. اگر از ابتدا فاصله سولجرها، تراز و مهاربندها درست تنظیم شود، پس کار کمتری لازم است و سطح نهایی بهتر خواهد بود. همیشه یک چک لیست ساده برای نصب، بتن ریزی و بازکردن داشته باشید تا کار بدون وقفه پیش برود. مشاوره با تامین کننده و بررسی کاتالوگ برندها نیز کمک می کند اندازه و تعداد درست انتخاب شود و هزینه های پنهان پروژه کاهش یابد.
سوالات متداول
سولجر قالب بندی مثل تیر پشت بند عمل می کند و فشار جانبی بتن را به مهارهای مطمئن منتقل می سازد. این کار مانع تغییر شکل قالب در زمان بتن ریزی و ویبره می شود.
بله، سولجر قالب بندی قابلیت تکرارپذیری دارد و می توان بارها از آن استفاده کرد. البته نگهداری مناسب مثل روغن کاری و تمیزکاری بعد از هر بار مصرف ضروری است.
سولجر قالب بندی برای تحمل فشار بتن و ایمنی بالاتر طراحی شده است، در حالی که لوله داربست بیشتر برای سازه های سبک به کار می رود. سطح تماس سولجر باعث پخش بهتر فشار بتن می شود.
نصب سولجر ساده است، ولی برای پروژه های بزرگ و دیوارهای بلند، حضور نیروی متخصص توصیه می شود. متخصص می تواند فاصله بین سولجرها را درست تنظیم کند.
زیرا سرعت نصب بالا، ایمنی بیشتر و کیفیت بهتر سطح بتن را تضمین می کند. پیمانکاران به دلیل استحکام و صرفه اقتصادی، سولجر قالب بندی را انتخاب اول خود می دانند.
