دیوار دیافراگمی یکی از مهم ترین دستاوردهای مهندسی ژئوتکنیک در دهه های اخیر است که نقش حیاتی در کنترل نشست و افزایش پایداری خاک ایفا می کند. این نوع دیوار با هدف جلوگیری از رانش خاک در گودبرداری های عمیق و پروژه های زیرسطحی طراحی می شود و به عنوان یکی از انواع دیوارهای دیافراگمی، عملکردی مشابه دیوارهای حائل دارد اما با ساز و کاری پیشرفته تر و پیوسته تر. در واقع، در پروژه هایی که نیاز به کنترل دقیق فشار جانبی زمین و آب زیرزمینی وجود دارد، اجرای دیوار دیافراگمی بهترین گزینه محسوب می شود. اهمیت این روش زمانی آشکار می شود که گودبرداری در مجاورت ساختمان های حساس انجام می گیرد و slightest نشست می تواند خسارت های سنگینی به همراه داشته باشد. انتخاب مصالح، به ویژه فولاد و بتن، در ساخت این دیوار اهمیت زیادی دارد و تغییرات قیمت آهن در برآورد نهایی هزینه اجرای پروژه مؤثر است. از آنجا که این روش نیازمند دقت بالا در طراحی و اجرای سازه است، معمولاً در پروژه های بزرگ شهری مانند مترو، سدسازی و پارکینگ های طبقاتی زیرزمینی مورد استفاده قرار می گیرد.
در سال های اخیر، با توسعه فناوری دستگاه های حفاری پیشرفته مانند دستگاه هیدروفرز، کیفیت اجرای دیوار دوغابی به میزان قابل توجهی افزایش یافته است. در مجموع، دیوار دیافراگمی به دلیل دوام بالا، کنترل تغییر شکل زمین و سازگاری با شرایط پیچیده خاک، به یکی از اصلی ترین راهکارهای پایدارسازی گود در پروژه های عمرانی تبدیل شده است و جایگاه ویژه ای در مهندسی سازه های زیرزمینی یافته است.

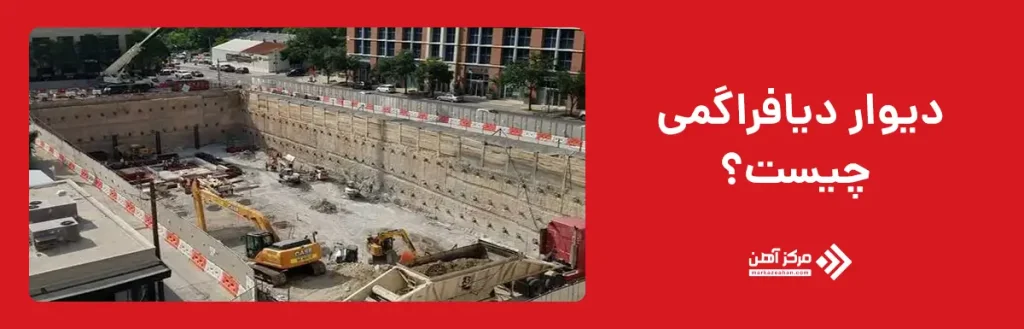

دیوار دیافراگمی چیست؟ در ساده ترین تعریف، نوعی دیوار بتنی مستغرق است که به صورت قائم در داخل خاک احداث می شود تا از ریزش یا حرکت جانبی زمین جلوگیری کند. این دیوار به عنوان یک سازه نگهبان موقتی یا دائمی عمل می کند و معمولاً در پروژه هایی که عمق گود زیاد است، اجرا می شود. روش اجرای آن به گونه ای است که ابتدا با کمک دستگاه هیدروفرز یا بیل مکانیکی مخصوص، شیارهایی در زمین تا عمق مورد نظر حفر می شود، سپس داخل آن با دوغاب بنتونیت پر می گردد تا جداره حفاری پایدار بماند. در ادامه، شبکه میلگرد تقویت کننده در محل قرار گرفته و بتن ریزی از پایین به بالا صورت می گیرد تا جداره دوغابی جای خود را به بتن بدهد. این فرآیند موجب می شود دیواری مستمر، نفوذ ناپذیر و مقاوم در برابر فشار جانبی خاک ایجاد شود.
از مزایای قابل توجه این روش، کاهش تغییر شکل زمین و جلوگیری از نفوذ آب به گود است که در مقایسه با روش های سنتی مانند سازه نگهبان نیلینگ یا دیوار شاتکریت، کنترل و دوام بیشتری دارد. به علاوه، در مناطقی که سطح آب زیرزمینی بالا است، اجرای دیوار دوغابی مانع از ورود آب به محیط حفاری می شود. این ویژگی ها سبب شده دیوار حائل دیافراگمی به عنوان راهکاری پیشرفته در پایدارسازی گود به روش دیوار دیافراگمی مطرح شود. همچنین قابلیت ترکیب با سیستم های مهاربندی و انکراژ دارد که در پروژه های بزرگ، امکان تحمل بارهای زیادتر را فراهم می کند.
دیوار دیافراگمی از چند بخش کلیدی تشکیل می شود که هماهنگی دقیق میان آن ها عملکرد مناسب سازه را تضمین می کند. نخستین جزء، دیواره بتنی است که به عنوان هسته اصلی دیوار عمل کرده و فشار جانبی خاک و آب را تحمل می کند. در این بخش از بتن با مقاومت بالا و آرماتورهای طولی و عرضی استفاده می شود. دوم، دوغاب بنتونیتی یا سیمانی است که در حین حفاری برای حفظ پایداری جداره ها تزریق می شود. این دوغاب موقتی پس از بتن ریزی جایگزین می گردد. سوم، قفسه میلگرد یا آرماتوربندی که نقش افزایش مقاومت خمشی را دارد و بر اساس نتایج طراحی سازه ای و ژئوتکنیکی تنظیم می شود.
چهارمین جزء، تجهیزات حفاری و دستگاه هیدروفرز هستند که توانایی برش زمین تا عمق زیاد را دارند. پنجمین بخش، سیستم زهکشی است که برای کاهش فشار آب پشت دیوار تعبیه می شود تا از تراکم رطوبت جلوگیری کند. هر کدام از این اجزا باید با دقت زیاد اجرا شوند، زیرا نقص در هر بخش می تواند کل سیستم را دچار ناپایداری کند. به عنوان نمونه، در خاک های نرم، کنترل کیفیت دوغاب برای جلوگیری از نشست بعدی بسیار حیاتی است. معمولاً در طراحی های جدید، از روش های مدل سازی عددی برای شبیه سازی عملکرد اجزا استفاده می شود تا رفتار کلی دیوار دقیق تر پیش بینی گردد. هماهنگی میان اجزای مذکور، ضامن پایداری بلند مدت دیوارهای دیافراگمی و کاهش هزینه های نگهداری است.
کاربرد دیوار دیافراگمی به پروژه های گودبرداری شهری محدود نمی شود و طیف گسترده ای از فعالیت های عمرانی را شامل می شود. در ابتدا باید گفت که مهم ترین کاربرد آن، پایدارسازی گودهای عمیق در مناطق شهری است؛ مخصوصاً زمانی که ساختمان های مجاور حساس هستند. دیوار حائل دیافراگمی با ایجاد یک سطح مقاوم، مانع رانش خاک و نفوذ آب می شود و از خسارات احتمالی جلوگیری می کند. دومین حوزه مهم، تونل سازی و مترو است؛ در این پروژه ها دیوارهای دیافراگمی نقش پوشش موقت یا دائمی ایستگاه ها را ایفا می کنند. همچنین در سدسازی، برای کنترل نشت آب از پی یا جناحین سد به کار می روند.
یکی دیگر از موارد کاربرد، پروژه های زیرزمینی نظیر پارکینگ های طبقاتی و مراکز تجاری زیر سطحی است که نیاز به فضای امن و خشک دارند. علاوه بر این، در پروژه های راهسازی و خطوط ریلی نیز از دیوار دوغابی به عنوان حائل در شیب های زیاد استفاده می شود. در برخی مناطق، ترکیب مهاربندی توسط دیوار دیافراگمی با روش نیلینگ موجب افزایش چشمگیر پایداری می شود. در پروژه هایی که سطح آب زیرزمینی بالا است، این دیوار به جلوگیری از نشت و فشار هیدرواستاتیک کمک می کند. انعطاف پذیری این روش در شرایط مختلف خاک، آن را به گزینه ای قابل اعتماد برای مهندسان طراح تبدیل کرده است.

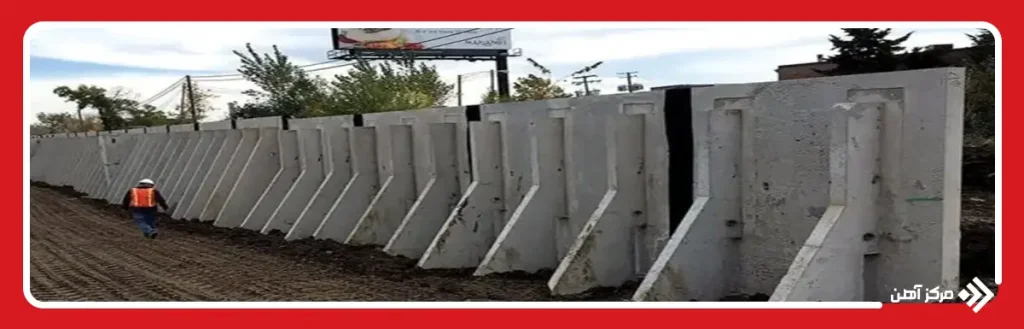

پیش از فهرست مزایا، باید توجه داشت که استفاده از دیوار دیافراگمی زمانی سودمند است که شرایط زمین، عمق گود و بارگذاری ها به درستی ارزیابی شده باشند. این سیستم در مقایسه با روش های سنتی، توانایی بالایی در تحمل فشارهای جانبی دارد. اجرای صحیح آن علاوه بر افزایش ایمنی سازه، موجب صرفه جویی در زمان و کاهش خطرات ناشی از ریزش گود می شود. از سوی دیگر، با توجه به پیوستگی بتن در کل ارتفاع دیوار، انتقال نیرو در بدنه به صورت یکنواخت انجام شده و تمرکز تنش به حداقل می رسد. در بسیاری از پروژه های زیرزمینی، استفاده از این روش باعث کاهش نیاز به مهاربندهای متعدد و کاهش هزینه های نگهداری بلند مدت شده است. همچنین به دلیل کاهش لرزش و صدا در حین اجرا، گزینه ای مناسب برای مناطق شهری پرتراکم به شمار می آید.
افزون بر این موارد، اجرای دیوار دیافراگمی در فضای محدود شهری آسان تر است و به سطح کاری زیادی نیاز ندارد. از لحاظ زیست محیطی نیز، چون لرزش و صدا در زمان اجرا کمتر است، آلودگی محیطی ناچیزی دارد. دوام زیاد بتن مسلح و عدم نیاز به نگهداری مداوم، هزینه های بهره برداری را کاهش می دهد. تمامی این عوامل، این نوع دیوار را برای پروژه های پیچیده و بلند مدت به گزینه ای ایده آل تبدیل کرده اند.

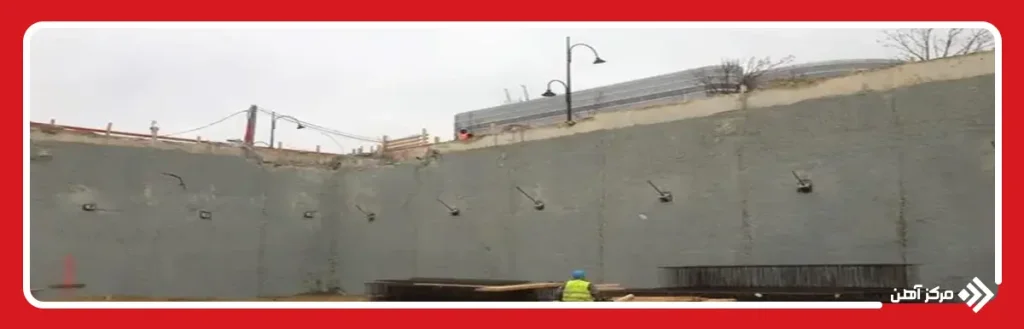

با وجود مزایای زیاد، دیوار دیافراگمی خالی از محدودیت نیست و اجرای آن مستلزم دقت، زمان و هزینه بالا است. پیش از پرداختن به فهرست معایب، باید دانست که این روش برای پروژه های کوچک مقرون به صرفه نیست و به تجهیزات پیشرفته نیاز دارد. همچنین طراحی و اجرای صحیح آن نیازمند تیمی متخصص در زمینه ژئوتکنیک، بتن ریزی در اعماق و کنترل کیفیت دوغاب است. از سوی دیگر، حساسیت بالای این روش در شرایط آب زیرزمینی بالا یا خاک های ناهمگن، برنامه ریزی دقیق تر و کنترل پیوسته در حین حفاری را ضروری می سازد. در صورت عدم تطابق طرح با شرایط واقعی زمین، احتمال بروز نشست های موضعی یا ناپایداری موقت وجود دارد که می تواند هزینه های ترمیم را افزایش دهد. بنابراین انتخاب این سیستم باید با تحلیل دقیق اقتصادی، فنی و محیطی همراه باشد تا کارایی نهایی پروژه تضمین گردد.
علاوه بر این، اگر سیستم زهکشی به درستی اجرا نشود، فشار آب پشت دیوار افزایش یافته و خطر ترک خوردن وجود دارد. با این حال، در پروژه هایی که ایمنی و دوام اولویت دارند، مزایای دیوار دیافراگمی بر این معایب غلبه می کند. انتخاب بین روش های مختلف مانند سازه نگهبان نیلینگ، شاتکریت یا دیوار حائل دیافراگمی باید بر اساس تحلیل هزینه ـ فایده و شرایط زمین صورت گیرد تا تعادل بین عملکرد فنی و اقتصادی حفظ شود.

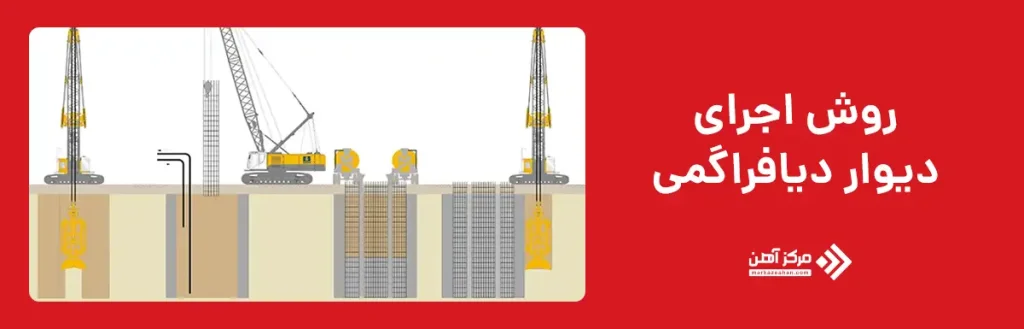

اجرای دیوار دیافراگمی فرآیندی چند مرحله ای و دقیق است که رعایت توالی عملیات در موفقیت آن نقش کلیدی دارد. در ابتدا، مطالعات ژئوتکنیکی انجام و ضخامت و عمق بهینه دیوار تعیین می شود. سپس حفاری به کمک دستگاه هیدروفرز انجام می گیرد و در همان زمان، دوغاب بنتونیت به داخل شیار تزریق می شود تا جداره از ریزش حفظ شود. در گام بعدی، قفسه آرماتور در داخل شیار قرار داده می شود و بتن ریزی با استفاده از لوله ترمی از پایین به بالا انجام می شود تا دوغاب به بیرون رانده شود. پس از سخت شدن بتن، پنل های مجاور با هم همپوشانی پیدا می کنند تا دیواری یکپارچه تشکیل شود. در ادامه، مهاربندی توسط دیوار دیافراگمی با نصب انکراژ یا نیلینگ برای افزایش مقاومت جانبی انجام می شود. در پایان نیز سیستم زهکشی نصب و عملکرد نهایی بررسی می گردد. کنترل کیفیت بتن، ضخامت پانل ها و انطباق آن ها با نقشه طراحی بسیار حیاتی است. در صورت اجرای صحیح، این روش می تواند عمر مفید سازه را به چند دهه برساند. در پروژه های بزرگ مانند مترو تهران یا سد کرج، این تکنیک نقش مؤثری در کنترل نشست و ایمنی کلی پروژه داشته است.
جمع بندی
در این مقاله، به طور کامل بررسی کردیم که دیوار دیافراگمی چیست و چه کاربردی دارد؟ این نوع دیوار، ترکیبی از فناوری پیشرفته و اصول مهندسی خاک است که با هدف پایداری گود و کنترل نشست طراحی می شود. دیوار حائل دیافراگمی با اجزایی مانند بتن مسلح، دوغاب، میلگرد و سیستم زهکشی، ساختاری مستحکم و نفوذ ناپذیر در برابر فشار جانبی خاک و آب فراهم می کند. در بخش کاربردها دیدیم که از گودبرداری های شهری تا سدسازی، تونل و پارکینگ زیرزمینی، همه از این سیستم بهره می برند. مزایای فراوان از جمله دوام بالا، کاهش نشست، مقاومت در برابر نفوذ آب و قابلیت ترکیب با نیلینگ و انکراژ باعث شده این روش به انتخاب برتر مهندسان عمران تبدیل شود. البته هزینه زیاد، نیاز به تجهیزات خاص و دقت اجرایی بالا از چالش های آن است، اما در پروژه هایی که ایمنی اولویت دارد، این معایب در برابر مزایا نا چیز است. در نهایت، شناخت دقیق رفتار خاک، انتخاب مصالح با کیفیت و نظارت مهندسی اصولی، تضمین کننده موفقیت اجرای دیوار دیافراگمی در پروژه های عمرانی است.
سوالات متداول
برای کنترل رانش و نشست خاک در گودهای عمیق و جلوگیری از نفوذ آب زیرزمینی استفاده می شود.
بسته به عمق، نوع خاک، مصالح و قیمت آهن متغیر است و معمولاً از روش های سنتی گران تر می باشد.
دیوار دیافراگمی پیوسته، نفوذناپذیر و بسیار مقاوم تر است در حالی که دیوار حائل معمولی قطعه ای و کم دوام تر است.
در پروژه های کوچک مقرون به صرفه نیست، اما در گودهای خاص یا شرایط پیچیده خاک می تواند مفید باشد.
عمق معمول ۶ تا ۲۰ متر و ضخامت بین ۶۰ سانتی متر تا ۱.۲ متر است، بسته به شرایط طراحی.
