راهنمای کامل سازه کناف سقف، انواع و نحوه اجرا
دسترسی سریع به محتوای این مطلب
در سال های اخیر استفاده از سیستم های نوین برای ساخت و اجرای سقف های کاذب، تحولی چشم گیر در صنعت ساختمان ایجاد کرده است. یکی از رایج ترین و کاربردی ترین روش ها، استفاده از سازه کناف سقف است. این سیستم به دلیل ویژگی های منحصر به فردی مانند سبک بودن، اجرای سریع، قابلیت ترمیم آسان و تنوع طراحی، جایگزین مناسبی برای روش های سنتی مثل رابیتس کاری به شمار می آید. از آن جایی که اجرای صحیح و اصولی این نوع سقف تأثیر زیادی در دوام، زیبایی و ایمنی نهایی دارد، آشنایی با سازه های کناف سقف، انواع آن، نحوه اجرا و جزئیات فنی اهمیت بالایی دارد.
در این مقاله، شما را با تمامی ابعاد مهم اجرای سقف کناف آشنا می کنیم. از تعریف دقیق این سازه گرفته تا بررسی انواع سازه کناف سقف، مراحل سازه کشی سقف کناف، بررسی وزن سازه سقف کناف و مهم تر از همه نحوه اتصال سازه کناف به سقف. همچنین، برای آگاهی از هزینه ها می توانید قیمت متریال مورد نیاز مانند قیمت پروفیل گالوانیزه را بررسی کنید.
این راهنمای جامع به گونه ای تدوین شده تا هم برای متخصصان فنی و هم برای کارفرمایان و سازندگان تازه کار مفید باشد. اگر قصد دارید اجرای یک سازه سقف کاذب کناف را در پروژه خود بررسی یا پیاده سازی کنید، این مقاله بهترین نقطه شروع برای شما است.

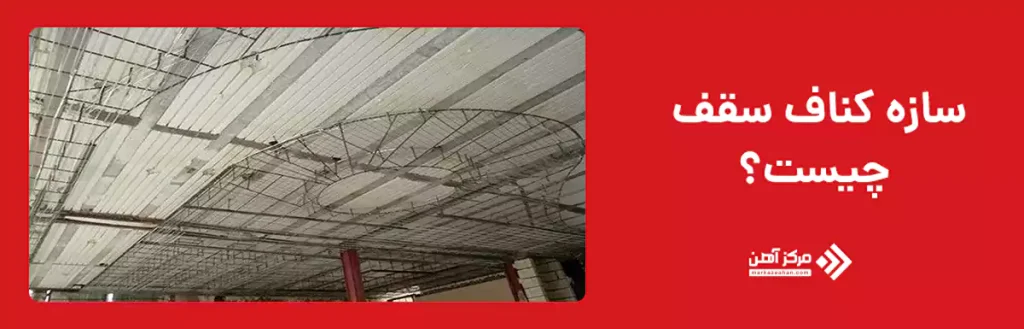

سازه کناف سقف چیست؟
سازه کناف سقف یک سیستم پیش ساخته فلزی سبک و مستحکم است که برای نگهداری صفحات گچی (پنل های کناف) در سقف های کاذب به کار می رود. این سازه از پروفیل های گالوانیزه با طراحی دقیق تشکیل شده که با رعایت فواصل مشخص به یکدیگر متصل شده و اسکلت سقف را تشکیل می دهند. به دلیل ساختار مهندسی شده، این سیستم قابلیت تحمل وزن پنل ها و متعلقات تاسیساتی را بدون افت کیفیت یا خطر ریزش دارد.
برخلاف روش های قدیمی تر مانند رابیتس، که نیاز به جوشکاری و اجرای ملات دارند، در سیستم کناف همه اجزا با پیچ و اتصالات مکانیکی نصب می شوند. این موضوع علاوه بر تسریع روند اجرا، باعث می شود تا در صورت نیاز به تعمیر یا تغییرات، سقف به راحتی باز شده و مجدداً قابل نصب باشد.

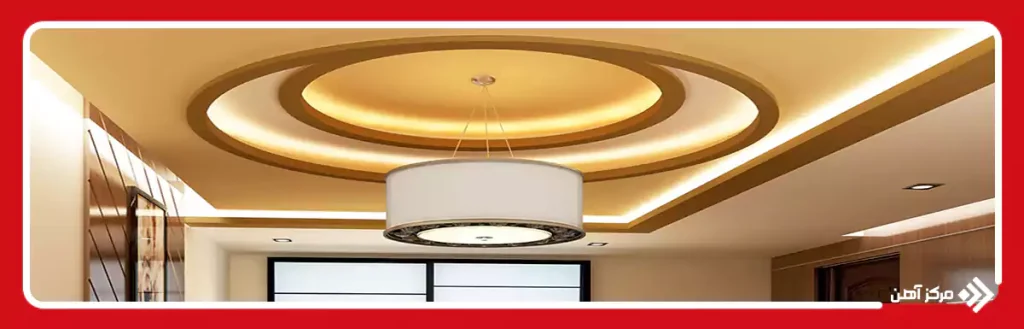

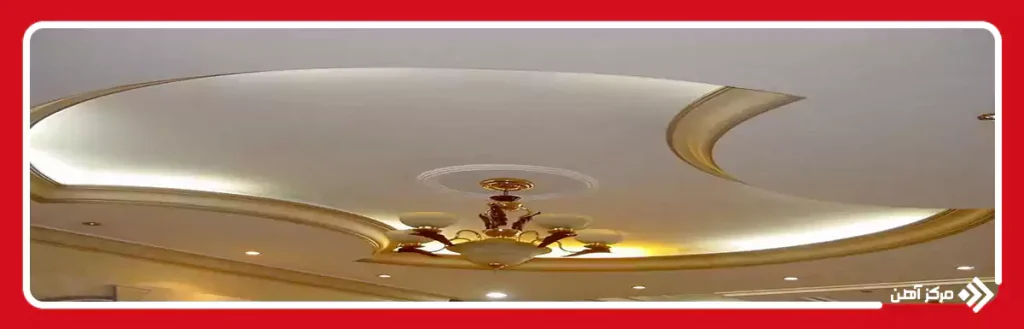

یکی از مهم ترین ویژگی های این سیستم، تنوع در طراحی معماری است. با توجه به نوع پروژه، می توان از سازه های کناف سقف در طرح های ساده، منحنی یا چند سطحی استفاده کرد. همچنین اجرای نورپردازی مخفی، دسترسی آسان به تاسیسات و وزن سبک از مزایای غیرقابل چشم پوشی این نوع سازه به شمار می آید.
در مراحل اولیه، توجه به کیفیت اجزای تشکیل دهنده مانند پروفیل های گالوانیزه اهمیت زیادی دارد. پیشنهاد می شود پیش از خرید، به بررسی قیمت پروفیل گالوانیزه از منابع معتبر بپردازید تا تعادل مناسبی میان کیفیت و قیمت برقرار کنید.
در نهایت، باید بدانید که این سیستم نه تنها برای سقف های صاف، بلکه برای فضاهای منحنی یا سقف های شیب دار نیز با استفاده از ابزارهای مناسب قابل اجرا است.
مشخصات فنی سازه کناف
مشخصات فنی سازه کناف شامل مجموعهای از ویژگیهای ساختاری و مکانیکی این سیستم است که کیفیت، دوام و عملکرد آن را در اجرای سقف و دیوارهای کاذب مشخص می کند. این مشخصات به عواملی مانند جنس ورق فولادی، ضخامت پروفیلها، ابعاد مقاطع، نوع پوشش ضد خوردگی و استاندارد تولید بستگی دارد. انتخاب صحیح مشخصات فنی باعث می شود سازه های کناف سقف توانایی لازم برای تحمل وزن صفحات گچی و حفظ پایداری سازهای را داشته باشند. همچنین هنگام بررسی هزینه اجرای این سیستم باید علاوه بر قیمت تجهیزات، عواملی مانند قیمت آهن و نوسانات بازار فولاد را نیز در نظر گرفت؛ زیرا بخش اصلی سازه کناف از مقاطع فلزی ساخته می شود.
مهمترین مشخصات فنی سازه کناف عبارتند از:
- جنس سازه کناف:
سازه کناف معمولا از ورقهای فولادی گالوانیزه ساخته می شود تا در برابر رطوبت و خوردگی مقاومت مناسبی داشته باشد. استفاده از فولاد با کیفیت، باعث افزایش طول عمر و استحکام سیستم کناف خواهد شد. - ضخامت ورق فولادی:
ضخامت ورق مورد استفاده در تولید پروفیلهای کناف، یکی از عوامل مهم در میزان مقاومت سازه است. هرچه ضخامت ورق بیشتر باشد، توانایی تحمل بارهای وارد شده نیز افزایش پیدا می کند. - ابعاد و نوع پروفیلها:
پروفیلهای کناف در ابعاد و شکلهای مختلف تولید می شوند و هر کدام برای بخش خاصی از سازه مورد استفاده قرار می گیرند. انتخاب ابعاد مناسب پروفیل بر اساس نوع پروژه، نقش مهمی در عملکرد نهایی سقف دارد. - پوشش ضد خوردگی:
برای افزایش مقاومت سازه در محیطهای مختلف، معمولا از پوشش گالوانیزه استفاده می شود. این پوشش از زنگ زدگی قطعات فلزی جلوگیری کرده و باعث افزایش دوام استراکچر می شود. - وزن سازه:
وزن نهایی سازه کناف به ضخامت ورق، ابعاد پروفیلها و تعداد قطعات مورد استفاده بستگی دارد. وزن پایین این سیستم یکی از دلایل محبوبیت آن در ساختمان سازی مدرن است.
اجزای سازه کناف
اجزای سازه کناف مجموعه ای از قطعات فلزی و اتصالاتی هستند که در کنار یکدیگر، اسکلت نگهدارنده صفحات گچی را تشکیل می دهند. این اجزا با ایجاد یک چارچوب منظم، باعث اتصال صفحات کناف به سقف یا دیوار شده و استحکام لازم را برای سیستم فراهم می کنند. شناخت دقیق اجزا و نحوه عملکرد هر بخش، برای اجرای صحیح استراکچر کناف اهمیت زیادی دارد؛ زیرا کوچکترین خطا در انتخاب یا نصب قطعات می تواند بر کیفیت و دوام سازه تاثیر بگذارد.
مهمترین اجزای سازه کناف شامل موارد زیر است:
- پروفیلهای اصلی (F47):
این پروفیلها بخش اصلی شبکه سازهای کناف را تشکیل می دهند و وظیفه انتقال وزن صفحات گچی به سیستم آویز و سقف اصلی را بر عهده دارند. - پروفیلهای فرعی (CD و UD):
پروفیلهای فرعی برای ایجاد شبکه منظم، اتصال قطعات و شکل دهی به سازه استفاده می شوند. این مقاطع باعث افزایش استحکام و هماهنگی بین بخشهای مختلف سیستم خواهند شد. - آویزها:
آویزها قطعاتی هستند که سازه کناف سقف را به سقف اصلی ساختمان متصل می کنند. این بخش نقش مهمی در تنظیم ارتفاع سقف کاذب و تحمل وزن سازه دارد. - اتصالدهندهها:
اتصالات مختلف مانند کلیپس، رابطها و قطعات اتصال، برای ثابت نگه داشتن پروفیلها و ایجاد یک شبکه یکپارچه استفاده می شوند. - پیچهای کناف:
پیچها برای اتصال صفحات گچی به سازه فلزی کاربرد دارند و انتخاب نوع مناسب آنها باعث افزایش مقاومت و کیفیت اجرای سیستم می شود. - صفحات گچی کناف:
صفحات گچی، پوشش نهایی سیستم را تشکیل می دهند و پس از نصب روی سازه فلزی، سطح مورد نظر برای رنگ، پوشش یا طراحی داخلی را ایجاد می کنند.
انواع سازه کناف سقف
شناخت انواع سازه کناف سقف به شما کمک می کند تا برای هر فضا، بهترین انتخاب ممکن را داشته باشید. در یک دسته بندی کلی، سازه های کناف به دو نوع اصلی تقسیم می شوند: سازه مستقیم (UD-CD) و سازه آویز (U-Profile/T-Profile) که هر کدام کاربرد خاص خود را دارند.
نوع اول، یعنی سازه مستقیم، برای اجرای سقف های ساده با ارتفاع پایین مناسب است. در این حالت، پروفیل های CD به صورت موازی نصب شده و پنل های گچی روی آن ها پیچ می شوند. سازه های UD نیز در کناره ها برای نگهداری CD به کار می روند. این نوع ساده ترین و رایج ترین روش در سازه سقف کاذب کناف است و در منازل مسکونی و فضاهای کم ارتفاع کاربرد دارد.
نوع دوم، سازه آویز است که برای فضاهایی با ارتفاع بیشتر یا نیاز به تحمل وزن اضافی مانند نورپردازی، هواکش یا تجهیزات دیگر استفاده می شود. در این مدل، پروفیل های T یا U به کمک آویزهای فلزی از سقف اصلی آویزان می شوند و سپس CDها و پنل های گچی روی آن ها قرار می گیرند. این نوع سیستم در پروژه های تجاری، اداری یا سالن های بزرگ بسیار متداول است.
علاوه بر این تقسیم بندی، بر اساس نوع پوشش و فریم بندی نیز انواع مختلفی وجود دارد. برخی از سازه ها دارای قابلیت ضد زنگ، ضد آتش یا ضد رطوبت هستند که در محیط هایی مانند حمام، آشپزخانه یا فضاهای صنعتی ضروری به نظر می رسد.
در انتخاب نوع سازه باید به عواملی مانند ارتفاع سقف، کاربری فضا، شرایط آب و هوایی و میزان تاسیسات مورد نیاز توجه کرد. انتخاب درست، به کاهش وزن نهایی سقف، افزایش دوام و زیبایی ظاهری کمک زیادی خواهد کرد.

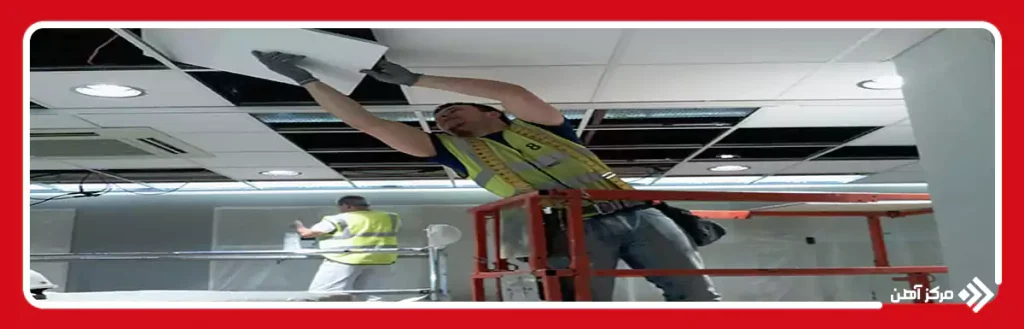

مراحل سازه کشی سقف کناف
سازه کشی سقف کناف یکی از مهم ترین مراحل اجرای کناف سقف و اجرای سقف کاذب است که اگر به درستی و با دقت انجام نشود، می تواند کل سیستم را دچار مشکل کند. این فرآیند شامل چند مرحله مهم است که در ادامه به ترتیب آن ها را بررسی می کنیم.
مرحله اول، اندازه گیری دقیق سقف است. در این مرحله، طرح سقف روی دیوار و سقف اصلی علامت گذاری می شود تا چارچوب کار مشخص گردد. پس از آن، نصب سازه محیطی (پروفیل UD) روی دیوارها انجام می شود. این پروفیل ها نقش نگهدارنده اصلی در اطراف سقف را ایفا می کنند.
در مرحله بعد، نصب سازه های اصلی (پروفیل CD) آغاز می شود. این پروفیل ها با فاصله های مشخص از یکدیگر در داخل UDها قرار می گیرند. بسته به نوع سقف، CDها می توانند به صورت مستقیم روی UD قرار بگیرند یا به کمک آویز از سقف اصلی آویزان شوند.
سپس نوبت به تقویت سازه ها با اتصال میان سازه ها یا براکت ها می رسد. در این مرحله، اطمینان حاصل می شود که کل اسکلت دارای ثبات و تحمل لازم برای نگهداری پنل های گچی است. پس از اتمام اسکلت بندی، می توان پنل های گچی را به کمک پیچ های مخصوص روی سازه نصب کرد.
نهایتاً درزگیری، بتونه کاری و پرداخت نهایی انجام می شود تا سقف برای رنگ آمیزی یا نصب تجهیزات نهایی آماده گردد. توجه به ریزه کاری ها و استفاده از متریال استاندارد در این مرحله، تأثیر زیادی در کیفیت نهایی کار دارد.
وزن سازه سقف کناف چقدر است؟
یکی از مهم ترین ویژگی های سازه کناف سقف، وزن بسیار کم آن نسبت به سیستم های سنتی مانند رابیتس است. این ویژگی باعث می شود تا بار وارد شده به سازه اصلی ساختمان به حداقل برسد و در عین حال، استحکام کافی برای نگهداری پنل های گچی و تجهیزات نصب شده را داشته باشد.
به طور میانگین، وزن سازه فلزی بدون در نظر گرفتن پنل های گچی، بین ۱ تا ۲.۵ کیلوگرم بر مترمربع است. این وزن، بسته به نوع سازه (مستقیم یا آویزدار)، ضخامت پروفیل ها، فواصل سازه ها و نوع اتصال، متغیر است. با احتساب وزن پنل های گچی (حدود ۷ تا ۱۰ کیلوگرم بر مترمربع)، مجموع وزن سقف کاذب کناف در بهترین حالت، حدود ۱۰ تا ۱۲ کیلوگرم بر مترمربع خواهد بود.
این مقدار در مقایسه با سیستم های دیگر مانند رابیتس، که وزنی بالغ بر ۲۰ تا ۲۵ کیلوگرم بر مترمربع دارند، بسیار سبک تر است و یکی از دلایل اصلی محبوبیت آن به شمار می آید. در پروژه هایی با محدودیت بار مرده یا سازه های قدیمی، استفاده از کناف، یک انتخاب هوشمندانه است.
نکته مهم این است که اگرچه وزن سازه سبک است، اما باید در طراحی و اجرا به اصول دقیق نحوه اتصال سازه کناف به سقف توجه کرد تا امنیت و دوام آن تضمین شود. استفاده از اتصالات استاندارد، پیچ های مخصوص و آویزهای فلزی مقاوم، از عوامل کلیدی برای حفظ کیفیت و ایمنی این سازه هستند.
کاربردهای سازه کناف سقف
سازه کناف سقف به دلیل وزن کم، سرعت اجرای بالا و امکان طراحی متنوع، در بسیاری از پروژه های ساختمانی استفاده می شود. این سیستم علاوه بر ایجاد سقف های کاذب، برای پوشش تاسیسات، اجرای طرح های دکوراتیو و بهبود عملکرد صوتی و حرارتی فضا نیز کاربرد دارد. مهم ترین کاربردهای سازه کناف سقف شامل موارد زیر است:
- اجرای سقف کاذب در ساختمان های مسکونی
- استفاده در ساختمان های اداری و تجاری
- پوشش تاسیسات مکانیکی و الکتریکی در سقف
- اجرای طرح های دکوراتیو و نورپردازی داخلی
- استفاده در سالن های همایش و فضاهای عمومی
- اجرای سقف کاذب در هتل ها و مراکز اقامتی
- استفاده در ساختمان های آموزشی و درمانی
- بهبود عایق صوتی و حرارتی فضاهای داخلی
- بازسازی و تغییر دکوراسیون ساختمان های قدیمی
- ایجاد سقف های چند سطحی و طراحی های خاص داخلی
مزایا و معایب سازه کناف سقف
سازه کناف سقف یکی از روش های پرکاربرد برای اجرای سقف های کاذب در ساختمان ها است که به دلیل ویژگی های فنی و اجرایی، در بسیاری از پروژه ها مورد استفاده قرار می گیرد. با این حال، این سیستم مانند هر روش ساختمانی دیگری دارای مزایا و محدودیت هایی است که باید پیش از انتخاب بررسی شود.
مزایای سازه کناف سقف:
- وزن پایین نسبت به بسیاری از سیستم های سنتی سقف کاذب
- سرعت اجرای بالا و کاهش زمان پروژه
- قابلیت اجرای طرح های متنوع معماری
- دسترسی آسان به تاسیسات پشت سقف
- کاهش بار مرده وارد شده به ساختمان
- ایجاد سطح صاف و یکدست برای پوشش نهایی
- امکان استفاده از صفحات مقاوم در برابر رطوبت و حریق
- کاهش هزینه های اجرایی در بسیاری از پروژه ها
معایب سازه کناف سقف:
- مقاومت کمتر در برابر ضربه های شدید نسبت به مصالح سنتی
- محدودیت در نصب تجهیزات و بارهای سنگین بدون تقویت سازه
- نیاز به اجرای دقیق توسط نیروی متخصص
- حساسیت برخی صفحات گچی در برابر رطوبت بالا
- احتمال ایجاد ترک در صورت اجرای غیر اصولی
- نیاز به تعمیر و نگهداری در شرایط خاص محیطی
سازه کناف سقف با ویژگی هایی مانند وزن سبک، اجرای سریع و طراحی انعطاف پذیر، گزینه ای ایده آل برای سقف های کاذب در فضاهای مختلف است. این سیستم نسبت به روش های سنتی مانند رابیتس، از نظر زیبایی، سرعت نصب و تعمیرپذیری مزایای چشم گیری دارد. بنابراین آشنایی با انواع، مراحل اجرا و وزن سازه، به انتخابی هوشمندانه تر کمک می کند.
سوالات متداول
بله. با استفاده از سازه های خم شونده یا تنظیم شونده می توان کناف را روی سقف های شیب دار نیز اجرا کرد. این موضوع به طراحی و نوع زیرسازی بستگی دارد.
کناف سبک تر، سریع تر در اجرا، بدون نیاز به ملات و دارای قابلیت تعمیر ساده تر است. در حالی که رابیتس سنتی، سنگین تر، زمان بر و پرهزینه تر است.
بله. با انتخاب نوع اتصال مناسب (پیچ، رول پلاک، انکر بولت یا آویز فلزی)، می توان کناف را روی انواع سقف اجرا کرد.
سازه کناف سقف از پروفیلهای فلزی، آویزها، اتصالات و صفحات گچی تشکیل می شود که برای ایجاد سقفهای کاذب مورد استفاده قرار می گیرد.
مشخصات فنی سازه کناف سقف شامل نوع پروفیل، ضخامت ورق، ابعاد، مقاومت، وزن و استانداردهای تولید آن است.
وزن سازه کناف سقف به نوع صفحات، ضخامت پروفیلها، فاصله سازهها و متراژ اجرای سقف بستگی دارد.
سازه کناف سقف در ساختمانهای مسکونی، اداری، تجاری، هتلها و فضاهای صنعتی برای اجرای سقف کاذب کاربرد دارد.
سبکی، سرعت اجرای بالا و امکان طراحی متنوع از مهمترین مزایای سازه کناف سقف است، اما محدودیت در تحمل بارهای سنگین از معایب آن محسوب می شود.
