یو بولت (U-Bolt) یکی از بست های پر کاربرد در صنایع مختلف است که به دلیل شکل گیره ای U مانند خود، معمولا به این نام شناخته می شود. دو سر یو بولت دارای شیارها یا رزوه هایی است که موقعیت این گیره را روی قطعه یا سازه مورد نظر مستحکم کند. این قطعه فلزی معمولا از فولاد گالوانیزه ساخته می شود تا از خوردگی و اکسیداسیون در مجاورت هوا و رطوبت در امان بماند و ایمنی اتصالات تضمین شود. در این مقاله به بررسی کامل یو بولت، انواع آن، کاربردها و جدول استانداردهای مربوط به آن خواهیم پرداخت.

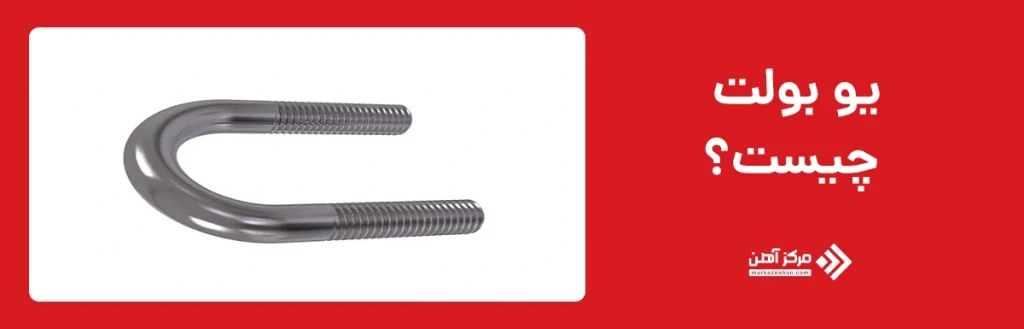

در توضیح اینکه یو بولت چیست باید گفت، میله ای فلزی از جنس فولاد کربنی، فولاد ضد زنگ یا سایر آلیاژهای مقاوم که دو سر آن پیچ دار یا دارای رزوه طراحی شده است. این میله در انتها همانند زین، منحنی می شود و شکل حرف U انگلیسی به خود می گیرد. همین قطعه به ظاهر ساده، اما بسیار مقاوم و پر مصرف در صنایع مختلف مورد استفاده قرار می گیرد و برای ثابت نگه داشتن انواع قطعات و تجهیزات، کاربردی است. معمولا از فولاد ضد زنگ گرید 304 و 316 برای ساخت این قطعات استفاده می شود تا دوام آن ها تضمین شود. یو بولت ها مقاومت بسیار بالایی در شرایط آب و هوایی سخت مانند گرمای زیاد یا سرمای بالا دارند، بدون اینکه دچار ترک یا شکنندگی شوند. در برخی موارد این قطعات باید توسط مواد ترمو پلاستیک یا فلوروپلیمر پوشش داده شوند تا برای برخی اتصالات مناسب تر باشند. گاهی از همجواری دو فلز، سطح عایق از بین می رود و فلزات دچار سایش و خوردگی می شوند. محافظ های ترموپلاستیکی مانع سر خوردن یا سایش گیره و پیچ و مهره می شوند.
یو بولت یا U Bolt که در فارسی به آن یوبولت یا بست کرپی نیز گفته می شود، یکی از اتصالات پرکاربرد در صنایع مختلف مانند تأسیسات، پتروشیمی، ساختمان و خودروسازی است. این قطعه به‌دلیل شکل U مانند خود، برای مهار لوله ها، تیرها و قطعات گرد به سطوح مورد استفاده قرار می گیرد. یوبولت ها از نظر شکل ظاهری، متریال، پوشش محافظ و استاندارد تولید و ابعاد در انواع گوناگونی ساخته می شوند تا پاسخگوی نیازهای متفاوت فنی باشند. شناخت دقیق انواع پیچ یو بولت و بررسی جدول استاندارد یو بولت به انتخاب صحیح آن بر اساس فشار، بارگذاری و شرایط محیطی کمک می کند. در ادامه، انواع یوبولت را از جنبه های مختلف بررسی می کنیم تا بدانیم دقیقاً یوبولت چیست، چه کاربردهایی دارد و چگونه قیمت بولت به جنس، سایز و استاندارد ساخت آن بستگی پیدا می کند. یو بولت ها را می توان بر اساس متریال، شکل ظاهری، استاندارد سایز بندی و ابعاد تقسیم بندی کرد.
| ردیف | نوع یو بولت | متریال رایج | پوشش محافظ | استاندارد تولید | کاربرد متداول |
|---|---|---|---|---|---|
| 1 | یو بولت ساده (U شکل) | فولاد کربنی | گالوانیزه سرد | DIN 3570 | تثبیت لوله های سبک |
| 2 | یو بولت مربعی (Square U-Bolt) | فولاد ضد زنگ (SS304/316) | بدون پوشش یا پولیش‌شده | ASTM A193 | سازه های فلزی و صنعتی |
| 3 | یو بولت تخت (Flat U-Bolt) | فولاد آلیاژی | گالوانیزه گرم | ISO 898-1 | تجهیزات مکانیکی |
| 4 | یو بولت با صفحه مهار (U-Bolt with Plate) | فولاد کربنی | پوشش روی یا رنگ اپوکسی | BS 3974 | تأسیسات لوله کشی |
| 5 | یو بولت سنگین (Heavy Duty U-Bolt) | فولاد ضد زنگ 316L | گالوانیزه داغ یا پوشش تفلون | ASME B18.31.5 | صنایع نفت و گاز |

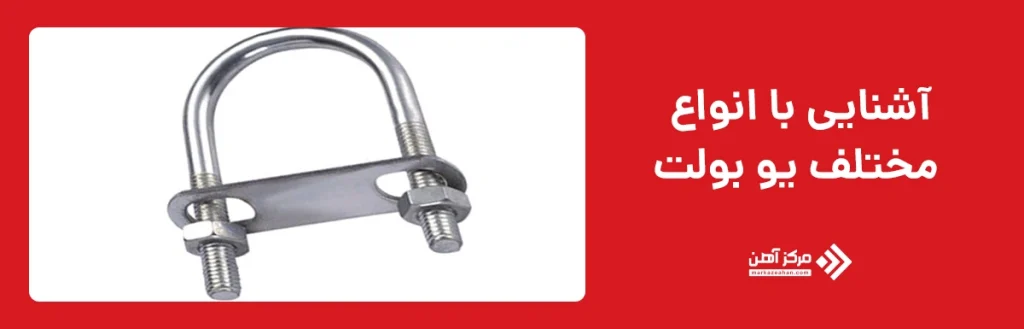

یو بولت یکی از پرکاربردترین انواع بست های صنعتی است که بر اساس شکل ظاهری در مدل های مختلفی تولید می شود. شکل هندسی آن تعیین کننده نوع استفاده و محل نصب است. متداول ترین مدل ها شامل یو بولت گرد (Round U-Bolt) برای مهار لوله ها و اتصالات استوانه ای، یو بولت مربعی (Square U-Bolt) برای سازه های با سطح تخت و یو بولت تخت یا V شکل برای تثبیت قطعات زاویه دار می باشد. همچنین کرپی یوبولت با صفحه مهار (Plate U-Bolt) برای ایجاد پایداری بیشتر در سیستم های تحت لرزش به کار می رود.
هنگام خرید یو بولت یا بست کرپی یوبولت باید به ابعاد یوبولت، قطر رزوه و جنس آن مانند یوبولت استیل یا یوبولت گالوانیزه توجه شود؛ زیرا این عوامل بر دوام، عملکرد و قیمت یوبولت تأثیر مستقیم دارند. به طور کلی، انتخاب صحیح شکل و اندازه یو بولت ضمن کاهش هزینه ها، با توجه به قیمت آهن و نوع کاربرد، موجب افزایش ایمنی و استحکام اتصال می گردد.
U-Bolt ها را بر اساس مواد سازنده آن ها می توان به انواع فولادی، فولاد ضد زنگ، فولاد کربنی 304، فولاد ضد زنگ 316، برنجی یا مسی دسته بندی کرد. هر یک از این متریال ها ویژگی های فیزیکی و مقاومتی خاصی دارند که انتخاب آن ها را برای شرایط محیطی مختلف تعیین می کند. به عنوان مثال، یوبولت فولادی برای کاربردهای عمومی و صنعتی مقرون به صرفه است، در حالی که یوبولت استیل (فولاد ضد زنگ 316) مقاومت بالایی در برابر رطوبت، خوردگی و مواد شیمیایی دارد و در صنایع دریایی یا شیمیایی به کار می رود.
در مقابل، یوبولت کربنی 304 گزینه ای متعادل میان قیمت و دوام به شمار می رود. همچنین نوع برنجی یا مسی در محیط های خاص که نیاز به رسانایی یا مقاومت الکتریکی دارند استفاده می شود. انتخاب صحیح جنس بست کرپی یا یوبولت نقش مهمی در افزایش طول عمر و پایداری اتصالات در سازه ها و سیستم های لوله کشی دارد.
با توجه به کاربردهای مختلفی که یو بولت ها در صنایع مختلف دارند، می توان آن ها را با مواد مختلف پوشش داد تا ویژگی ها و خواص آن ها افزایش یابد. این قطعات به وسیله ترمو پلاستیک، فلوروپلیمر، زینک فلیک یا گالوانیزه گرم قابل پوشش دهی هستند. پوشش گالوانیزه گرم متداول ترین نوع است که با ایجاد لایه ای از روی، مقاومت یوبولت را در برابر زنگ زدگی و رطوبت افزایش می دهد و برای فضاهای بیرونی بسیار مناسب است. پوشش ترموپلاستیک به عنوان یک لایه محافظ نرم، از تماس مستقیم فلز با سطح لوله جلوگیری کرده و از سایش یا آسیب به لوله ها پیشگیری می کند. در مقابل، فلوروپلیمر و زینک فلیک برای محیط های شیمیایی خورنده یا با دمای بالا کاربرد دارند. انتخاب نوع پوشش یوبولت بسته به نوع صنعت، شرایط محیطی و الزامات فنی، تأثیر مستقیمی بر عمر مفید و عملکرد بست کرپی در سیستم دارد.
تولید کنندگان U-Bolt این قطعات را بر اساس سایز استاندارد لوله هایی تولید می کنند که قرار است توسط این گیره ها، فیکس شوند. بنابراین هنگام خرید باید توجه داشته باشید که اگر برای لوله 5 اینچ قصد خرید یو بولت را دارید، قطر دهانه داخلی لوله 5 اینچ است و با توجه به دیواره لوله، اندازه قطر خارجی آن بیشتر خواهد بود. به طور کلی هنگام تعیین اندازه یو بولت مناسب برای هر پروژه، باید به مشخصات فنی پروژه، مشخصات فیزیکی یو بولت و استانداردهای تولید آن توجه کنید تا U-Bolt مناسب را انتخاب کنید. ضمنا از نظر ابعاد و وزن، یو بولت ها را در یک طبقه بندی کلی می توان به دو گروه سبک و سنگین، تفکیک کرد.

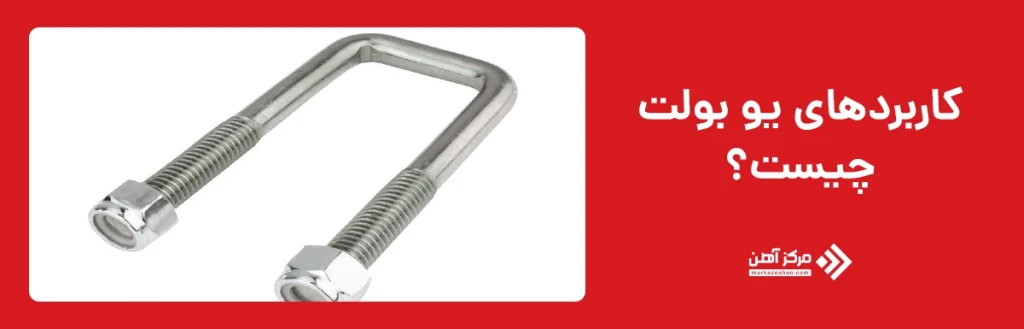

یو بولت ها اگر چه در زندگی روزمره برای ثابت نگه داشتن پایه آنتن تلویزیون یا فیکس کردن لوله ها مورد استفاده قرار می گیرند، اما یکی از قطعات پر مصرف در صنایع مختلف هم به کار می آیند. تفاوت این نوع گیره با دیگر بست های فلزی در شکل ظاهری، تحمل تنش های بیشتر به سبب شکل منحنی یا زاویه دار، نحوه نصب آسان و تنوع در سایز، طول و ابعاد است. هر صنعتی که به نوعی با لوله ها سر و کار داشته باشد، به انواع U-Bolt هم نیاز دارد. از صنایع پتروشیمی و نفت و گاز گرفته تا آبرسانی. در صنایع برق و مخابرات برای مستحکم کردن موقعیت کابل ها، در صنعت کشتی سازی برای فیکس کردن دکل ها، در ساختمان سازی و صنایع عمرانی برای ثابت نگه داشتن ستون ها و خودروسازان برای ثابت نگه داشتن قطعاتی نظیر فنرها از یو بولت استفاده می کنند. این بست ها می توانند، سازه های فولادی نظیر تیرآهن و میلگرد را هم کنار هم یا در جای خود ثابت نگه دارند.
یوبولت (U-Bolt) که در فارسی گاهی با نام بست کرپی نیز شناخته می شود، یکی از پرکاربردترین اتصالات صنعتی برای مهار لوله ها، تیرها و اجسام استوانه ای است. شکل ظاهری آن شبیه حرف U انگلیسی است و از دو سر رزوه دار، قوس میانی و بخش های نگهدارنده تشکیل می شود. از نظر ابعاد، سایز یوبولت بر اساس قطر داخلی، فاصله دو بازو، طول رزوه و ضخامت میله تعیین می شود که معمولاً در جدول استاندارد یوبولت یا جدول وزن یوبولت درج شده است.
در مشخصات یوبولت مواردی مانند نوع متریال (فولاد، استیل 304 یا 316)، نوع پوشش (گالوانیزه، زینک فلیک یا ترموپلاستیک)، مقاومت کششی و میزان بار مجاز اهمیت زیادی دارد. پیچ و مهره یوبولت نقش کلیدی در استحکام اتصال دارد و باید مطابق با استاندارد یوبولت انتخاب شود. در بازار، یوبولت کرپی در انواع مختلف و توسط تولید کننده یوبولت داخلی و خارجی عرضه می شود. برای بررسی دقیق تر، می توان با مشاهده عکس یوبولت یا جدول یوبولت، بهترین گزینه را بر اساس کاربرد و وزن لوله انتخاب کرد. هنگام خرید پیچ یوبولت توجه به استاندارد، ابعاد و وزن اهمیت ویژه ای دارد.
درک اینکه یوبولت چیست و چگونه عمل می کند، برای انتخاب صحیح آن بسیار مهم است. یوبولت در واقع یک قطعه نگهدارنده است که با کمک مهره ها و واشرها، اجسام استوانه‌ای مانند لوله ها یا تیرهای گرد را به سطوح ثابت متصل می کند. نحوه عملکرد آن بر اساس اصل فشار و گیره مکانیکی است؛ به طوری که دو سر رزوه دار یوبولت از داخل صفحه مهار یا بست کرپی عبور داده شده و با سفت شدن مهره ها، نیروی گیره ای یکنواختی بر جسم مورد نظر وارد می شود.
این ساختار باعث می شود که جسم بدون لغزش یا حرکت در جای خود محکم بماند. در سیستم های ارتعاشی یا دارای حرارت بالا، استفاده از انواع بست کرپی با واشرهای مخصوص، پایداری را افزایش می دهد. بسته به نوع کاربرد، انواع یوبولت از نظر جنس و طراحی، عملکرد متفاوتی دارند؛ مثلاً یوبولت گالوانیزه برای فضاهای باز و مرطوب و نوع استیل برای محیط های شیمیایی مناسب تر است. رعایت استاندارد یوبولت و تطابق آن با جدول استاندارد یوبولت یا جدول وزن یوبولت تضمین کننده عملکرد ایمن و عمر طولانی این اتصال است.
یو بولت بر اساس استانداردهای مختلف، قطر، طول و جنس مختلفی تولید می شود. قطر این گیره ها بین 6 تا 50 میلی متر است، طول آن ها از 50 میلی متر شروع می شود و بسته به ابعاد لوله یا ستون، U-Bolt های بزرگتر نیز تولید می شوند. جنس این گیره ها هم همان طور که پیشتر نیز اشاره کردیم، فولاد ضد زنگ یا آلیاژهای مقاوم انتخاب می شود. معروف ترین استانداردی که یو بولت ها بر اساس آن تولید می شوند، استاندارد ابعادی DIN 3570 و DIN 745 برای تولید است.
استاندارد | توضیحات |
|---|---|
|
ASTM A193 |
این استاندارد برای یو بولت های فولادی با مقاومت بالا تعیین می شود که در شرایط دما و فشار بالا کاربرد دارند. |
|
ASTM A320 |
این استاندارد برای تولید انواع یو بولت های فولادی کاربرد دارد که در دما پایین مورد استفاده قرار می گیرند. |
|
DIN 3570 |
این استاندارد آلمانی است و بیانگر تولید یو بولت های با کیفیت بالا و ابعاد دقیق است. |
|
ISO 9001 |
این مورد، یک استاندارد بین المللی است که جهت تضمین کیفیت تولید یو بولت ها استفاده می شود. |
|
ANSI B18.2.1 |
استاندارد آمریکایی که بیانگر ابعاد و مشخصات یو بولت است. |
برای نصب صحیح یوبولت یا بست کرپی، باید مراحل فنی با دقت انجام شود تا اتصال ایمن و با دوامی حاصل گردد. ابتدا لازم است سطحی که قرار است بست کرپی بر روی آن نصب شود، صاف، تمیز و عاری از هر گونه زنگ زدگی یا چربی باشد. سپس یوبولت از روی جسمی مانند لوله یا تیر عبور داده می شود به گونه ای که قوس آن کاملاً با سطح جسم تماس داشته باشد. در ادامه، دو سر رزوه دار از درون صفحه مهار بست فلزی کرپی یا واشر عبور کرده و با مهره های مناسب محکم می گردد.
برای اطمینان از استحکام، باید مهره ها به صورت یکنواخت در دو سمت سفت شوند تا فشار یکسانی به جسم وارد شود. در کاربردهای خاص، از بست کرپی فولادی با روکش گالوانیزه یا استیل استفاده می شود تا در برابر خوردگی مقاوم باشد. بست های کرپی معمولاً در لوله کشی صنعتی، سازه های فلزی و سیستم های تهویه کاربرد دارند. درک درست از اینکه بست کرپی چیست و نحوه نصب آن چگونه است، نقش مهمی در افزایش ایمنی و دوام اتصال دارد.
برای خرید یوبولت مناسب، ابتدا باید بدانید یوبولت چیست و چه نوعی از آن با نیاز شما سازگار است. انتخاب صحیح بستگی به عواملی مانند سایز، متریال، نوع پوشش، استاندارد و محل استفاده دارد. در محیط های مرطوب یا خورنده، بست کرپی فولادی ضد زنگ یا گالوانیزه گزینه ای ایده آل است. اگر هدف نصب لوله های سنگین یا سازه های فلزی است، بهتر است از بست فلزی کرپی با ضخامت و مقاومت کششی بالا استفاده شود.
پیش از خرید، بررسی جدول ابعاد و وزن یوبولت کمک می کند تا قطعه ای متناسب با نیاز خود انتخاب کنید. همچنین، توجه به نوع رزوه و کیفیت پیچ و مهره ها اهمیت زیادی دارد، زیرا این بخش ها مستقیماً در تحمل بار نقش دارند. از فروشندگان معتبر و تولیدکنندگان یوبولت خرید کنید تا از رعایت استانداردها اطمینان حاصل شود. در نهایت، شناخت کاربرد بست کرپی در پروژه و انتخاب نوع مناسب آن باعث افزایش ایمنی، عمر مفید و کاهش هزینه های نگهداری خواهد شد.
جمع بندی
انواع یو بولت اگرچه قطعاتی ساده به نظر می رسند، اما بدون این گیره ها، امنیت یک پروژه زیر سوال است. این بست ها نقش بسیار مهمی در صنایع مختلف دارند و چنانچه از نوع استاندارد و با کیفیت انتخاب نشوند، می توانند خطرات بسیاری را در پی داشته باشند. به همین دلیل شناخت انواع، استانداردها و بهترین تولیدکنندگان U-Bolt برای صنعتگران، ضروری است.
در واقع، یوبولت به انگلیسی U-Bolt نام دارد و یکی از اجزای کلیدی در اتصالات صنعتی، ساختمانی و تأسیساتی محسوب می شود. هر چند شکل ظاهری آن ساده است، اما عملکرد دقیق و مقاومت مکانیکی بالا، این قطعه را به عنصری حیاتی در تثبیت لوله ها و سازه ها تبدیل کرده است. انتخاب Ubolt مناسب باید بر اساس نوع متریال، پوشش، ابعاد و شرایط کاری صورت گیرد تا از بروز مشکلاتی مانند شکستگی یا خوردگی جلوگیری شود. استفاده از یوبولت استاندارد و با کیفیت نه تنها ایمنی سازه را تضمین می کند، بلکه باعث افزایش عمر مفید تجهیزات و کاهش هزینه های تعمیر و نگهداری می شود. در نتیجه، توجه به جزئیات فنی و انتخاب صحیح نوع U-Bolt برای هر کاربرد، یکی از عوامل کلیدی در موفقیت و پایداری پروژه های صنعتی و عمرانی به شمار می رود.
سوالات متداول
هنگام تعیین اندازه یو بولت مناسب برای هر پروژه، باید به مشخصات فنی پروژه، مشخصات فیزیکی یو بولت و استانداردهای تولید آن توجه کنید تا U-Bolt مناسب را انتخاب کنید.
تفاوت این نوع گیره با دیگر بست های فلزی در شکل ظاهری، تحمل تنش های بیشتر به سبب شکل منحنی یا زاویه دار، نحوه نصب آسان و تنوع در سایز، طول و ابعاد است.
یوبولت (U-bolt) پیچ خمیده ای به شکل حرف U است که برای مهار لوله ها، میله ها یا اجسام استوانه ای به سطوح استفاده می شود، در حالی که پیچ معمولی راست و برای اتصال دو قطعه به هم به کار می رود. تفاوت اصلی در شکل، کاربرد و نحوه نصب آن ها است.
یوبولت معمولاً از فولاد کربنی، فولاد ضد زنگ (استنلس استیل) یا گالوانیزه ساخته می شود تا در برابر زنگ زدگی و خوردگی مقاوم باشد. انتخاب جنس آن به محیط کار (مرطوب، خورنده یا معمولی) بستگی دارد.
عواملی مانند قطر و ضخامت لوله، نوع بار (ایستا یا دینامیکی)، جنس و پوشش ضد خوردگی و شرایط محیطی در انتخاب یوبولت مناسب بسیار مهم هستند. همچنین نوع رزوه و شکل پایه نیز باید با کاربرد هماهنگ باشد.
