سقف تیرچه یونولیت یکی از رایج ترین سیستم های سقف در سازه های مدرن است که ترکیبی از تیرچه های پیش ساخته و بلوک های پلی استایرن (یونولیت سقفی) محسوب می شود. این سیستم، به دلیل سبک بودن، اجرای سریع، صرفه جویی اقتصادی و کارایی سازه ای بالا، جایگزین بسیاری از روش های سنتی سقف سازی شده است. در این نوع سقف، تیرچه ها وظیفه تحمل بارهای خمشی را برعهده دارند و بلوک های یونولیتی به عنوان پرکننده های غیر باربر، بین تیرچه ها قرار می گیرند. سپس در مرحله ی بتن ریزی، لایه ای از بتن درجا روی سقف ریخته می شود تا یکپارچگی سازه تأمین گردد.
در پروژه های ساختمانی، انتخاب نوع سقف علاوه بر ویژگی های فنی، به شرایط اقتصادی نیز وابسته است. عواملی مانند قیمت آهن، نوع تیرچه، و همچنین قیمت تیرچه کرومیت نقش مستقیمی در تصمیم گیری مهندسان دارد. از سوی دیگر، سبکی این سیستم نسبت به سقف تیرچه بلوک سنتی، باعث کاهش بار مرده ساختمان و در نتیجه بهبود عملکرد لرزه ای سازه می شود. آگاهی از اصول طراحی، اجزای تشکیل دهنده و روش اجرای سقف تیرچه یونولیت، نقش کلیدی در تضمین ایمنی و دوام آن دارد.
سقف تیرچه یونولیت در واقع ترکیبی از تیرچه های بتنی یا فلزی و بلوک های یونولیتی سبک است که فضای بین تیرچه ها را پر می کنند. این بلوک ها علاوه بر کاهش وزن سقف، نقش قالب موقت برای بتن ریزی را نیز ایفا می نمایند. در مرحله‌ی اجرا، تیرچه ها بر روی تکیه گاه ها قرار گرفته، سپس بلوک های یونولیت بین آن ها چیده می شود و در نهایت لایه ای از میلگرد حرارتی و بتن روی آن اجرا می شود. از طرفی بهتر است قیمت تیرچه کرومیت را بررسی کنید.
ویژگی های اصلی سقف تیرچه یونولیت:
در اجرای سقف تیرچه یونولیت در اسکلت بتنی، تیرچه ها مستقیماً روی تیرهای بتنی قرار می گیرند و با بتن درجا یکپارچه می شوند، در حالی که در اجرای سقف تیرچه یونولیت در اسکلت فلزی، تیرچه ها معمولاً به تیرآهن ها جوش داده شده یا با قلاب های مخصوص مهار می شوند.
در هر دو حالت و بررسی حداکثر دهانه سقف تیرچه یونولیت، رعایت جزئیات اجرایی و کنترل ارتفاع سقف تیرچه یونولیت نقش مهمی در ایمنی نهایی دارد. این ارتفاع معمولاً بین ۲۵ تا ۳۵ سانتی متر است و بسته به نوع تیرچه و ضخامت بتن تنظیم می شود.

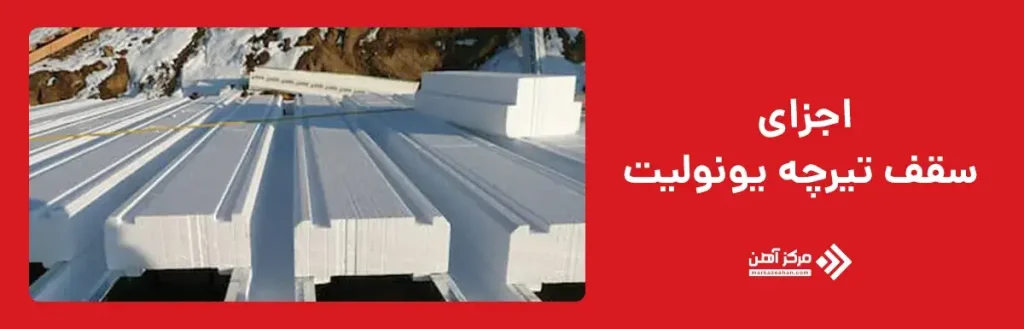

اجزای سقف تیرچه یونولیت شامل مجموعه ای از عناصر سازه ای و غیرباربر است که هماهنگی عملکردی آن ها موجب پایداری، صلبیت و مقاومت مناسب سقف می شود. در واقع، طراحی صحیح این اجزا و نحوه اتصال آن ها به یکدیگر و نحوه اجرای سقف تیرچه یونولیت، مهم ترین عامل در عملکرد سازه ای مطلوب و جلوگیری از شکست موضعی سقف به شمار می رود. تیرچه ها و سقف تیرچه بلوک نقش انتقال بار را ایفا می کنند و یونولیت، به عنوان پرکننده سبک، وزن کل سقف را به طور چشمگیری کاهش می دهد. بتن درجا و میلگردهای حرارتی موجب یکپارچگی و جلوگیری از ایجاد ترک های سطحی می شوند، در حالی که کلاف های عرضی پایداری جانبی را افزایش می دهند. در صورتی که انتخاب مصالح مطابق با استاندارد و اجرا به صورت فنی انجام گیرد، این سیستم می تواند تا سال ها عملکردی ایمن و پایدار داشته باشد.
اجزای اصلی سقف تیرچه یونولیت
| جزء | نقش سازه ای | توضیح فنی |
| تیرچه | تحمل بارهای خمشی و انتقال نیرو به تیرها | ممکن است بتنی یا فلزی باشد |
| یونولیت سقفی | کاهش وزن و ایجاد عایق حرارتی | از پلی استایرن فشرده ساخته می شود |
| بتن درجا | تامین صلبیت و مقاومت نهایی | معمولاً ۵ تا ۷ سانتی متر ضخامت دارد |
| میلگرد حرارتی | جلوگیری از ترک حرارتی | در راستای عمود بر تیرچه‌ها نصب می شود |

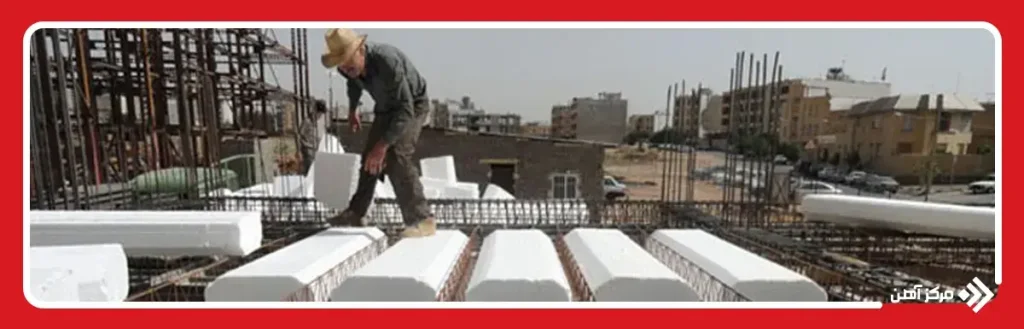

جرای صحیح سقف تیرچه یونولیت یکی از مراحل کلیدی در ساخت و سازهای مدرن است و نیاز به دقت مهندسی بالا دارد. رعایت ترتیب اجرای مراحل، تضمین کننده ی ایمنی، صلبیت و پایداری سازه است. در این روش، تیرچه ها به عنوان اعضای باربر و یونولیت ها به عنوان بلوک های پرکننده به کار می روند و پس از بتن ریزی، یک دال بتنی یکپارچه شکل می گیرد. عملیات اجرایی باید مطابق با نقشه سازه ای و با کنترل دقیق تراز، فاصله بین تیرچه ها و ضخامت بتن انجام شود. استفاده از ابزارهایی چون شیلنگ تراز، جک های فلزی و ویبراتور در بهبود کیفیت کار بسیار موثر است. در نهایت، فرآیند عمل آوری بتن نیز نقش مهمی در جلوگیری از ترک و افزایش دوام سقف دارد.
مراحل اصلی اجرا:

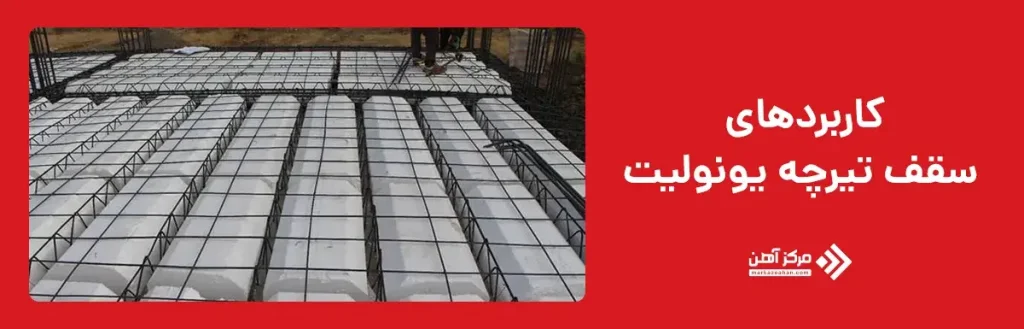

به دلیل ویژگی های مکانیکی مطلوب، وزن کم و عایق بودن، سقف تیرچه یونولیت یکی از پرکاربردترین سیستم های سقف در ایران است. این نوع سقف هم در پروژه های مسکونی و هم در ساختمان های صنعتی مورد استفاده قرار می گیرد. اجرای آن در سازه های بتنی و فلزی امکان پذیر بوده و به ویژه در ساختمان هایی که نیاز به سرعت اجرا و کاهش بار مرده دارند، بسیار توصیه می شود. همچنین، در مقایسه با سقف تیرچه بلوک، از نظر صرفه اقتصادی و سهولت حمل و نصب، برتری محسوسی دارد. دهانه قابل اجرای این سقف معمولاً بین ۴ تا ۸ متر است و با تقویت تیرچه ها می توان دهانه های بزرگ تر را نیز پوشش داد.
کاربردهای اصلی:
سقف تیرچه یونولیت به عنوان یکی از رایج ترین سیستم های سقف در کشور، دارای مزایا و معایبی است که باید پیش از طراحی و اجرا مورد توجه قرار گیرد. این سقف به دلیل استفاده از یونولیت سقفی وزن کمی دارد و در کاهش نیروی زلزله مؤثر است. از سوی دیگر، سرعت بالای اجرا و کاهش هزینه های قالب بندی، آن را برای پروژه های انبوه سازی بسیار مناسب کرده است. با این حال، مقاومت پایین یونولیت در برابر حرارت و نیاز به کنترل دقیق در هنگام بتن ریزی از نکات اجرایی سقف تیرچه یونولیت است. رعایت دیتیل های طراحی و استفاده از یونولیت استاندارد از بروز مشکلات احتمالی جلوگیری می کند.
مزایا
معایب

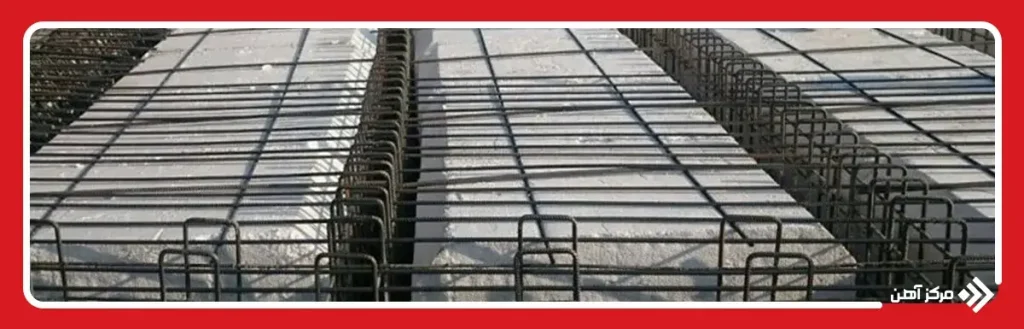

قیمت سقف تیرچه یونولیت به عوامل متعددی وابسته است که در زمان برآورد هزینه پروژه باید به دقت بررسی شوند. نوع تیرچه (بتنی یا کرومیت)، کیفیت یونولیت، ضخامت بتن، و نوع اسکلت سازه از مهم ترین پارامترهای تاثیرگذار هستند. همچنین، دستمزد اجرای سقف تیرچه یونولیت بسته به موقعیت جغرافیایی و میزان تحمل بار سقف تیرچه یونولیت و مهار نیروهای اجرایی متفاوت است. در پروژه هایی با اسکلت فلزی، به دلیل نیاز به جوشکاری و اتصالات خاص، هزینه نهایی معمولاً بالاتر از سازه های بتنی است. علاوه بر این، نوسانات قیمت آهن و قیمت تیرچه کرومیت می تواند به طور مستقیم بر هزینه سقف تیرچه یونولیت اثر گذار باشد.
| عامل مؤثر | توضیح فنی | تاثیر بر قیمت |
| نوع تیرچه | تیرچه کرومیت گران تر از نوع بتنی است | زیاد |
| چگالی یونولیت | هرچه چگالی بالاتر، مقاومت و قیمت بیشتر | متوسط |
| ضخامت بتن | افزایش ضخامت باعث مصرف بیشتر مصالح می شود | زیاد |
| نوع اسکلت | اجرای سقف در اسکلت فلزی پرهزینه تر است | متوسط |
| دستمزد اجرا | بسته به منطقه و نیروهای متخصص متفاوت است | متغیر |
جمع بندی
سقف تیرچه یونولیت به عنوان یکی از پیشرفته ترین و اقتصادی ترین روش های اجرای سقف در ساختمان سازی مدرن شناخته می شود. این سیستم با ترکیب تیرچه، بلوک یونولیت و بتن درجا، ضمن تأمین مقاومت و صلبیت سازه، وزن کلی ساختمان را به میزان قابل توجهی کاهش می دهد. مقدار مناسب بار مرده سقف تیرچه یونولیت، اجرای سریع، و قابلیت استفاده در اسکلت های فلزی و بتنی، از مزایای برجسته این سیستم هستند.
درک صحیح از اصول سقف تیرچه یونولیت، رعایت دیتیل های اجرایی، کنترل ضخامت بتن، و انتخاب مصالح استاندارد، نقش تعیین کننده ای در افزایش عمر مفید و ایمنی سقف دارد. از سوی دیگر، توجه به جنبه های اقتصادی از جمله قیمت آهن و قیمت تیرچه کرومیت در مرحله طراحی و تأمین مصالح، به بهینه سازی هزینه های پروژه کمک می‌کند. در مجموع، این نوع سقف با برخورداری از مزایای فنی و اجرایی فراوان، یکی از مناسب ترین گزینه ها برای سازه های مسکونی، اداری و صنعتی به شمار می رود.
سوالات متداول
سقف تیرچه یونولیت به دلیل وزن کمتر و اجرای سریع تر، نسبت به تیرچه بلوک سفالی اقتصادی تر و مقاوم تر در برابر زلزله است. همچنین یونولیت خاصیت عایق حرارتی و صوتی بهتری دارد.
یونولیت در برابر حرارت مستقیم مقاوم نیست و باید با پوشش بتن یا گچ مقاوم در برابر آتش محافظت شود. رعایت جزئیات سقف تیرچه یونولیت در اجرای آتش بند الزامی است.
ضخامت لایه بتن درجا معمولاً بین ۵ تا ۷ سانتی متر است تا پیوستگی مناسب بین تیرچه ها ایجاد شود. در محل بارهای متمرکز، این ضخامت افزایش می یابد.
فاصله استاندارد بین محور تا محور تیرچه ها حدود ۵۰ تا ۶۰ سانتی متر است. این فاصله با توجه به نوع یونولیت و بار طراحی ممکن است اندکی تغییر کند.
برای جلوگیری از شناوری یونولیت، باید از جک بندی مناسب زیر سقف و اتصال مکانیکی یونولیت ها به تیرچه ها استفاده شود. کنترل سرعت بتن ریزی نیز اهمیت دارد.
مهم ترین مزیت این سقف، وزن کم، سرعت بالای اجرا و صرفه جویی در مصرف مصالح است. همچنین عایق بودن آن در برابر صدا و حرارت از ویژگی های شاخص محسوب می شود.
