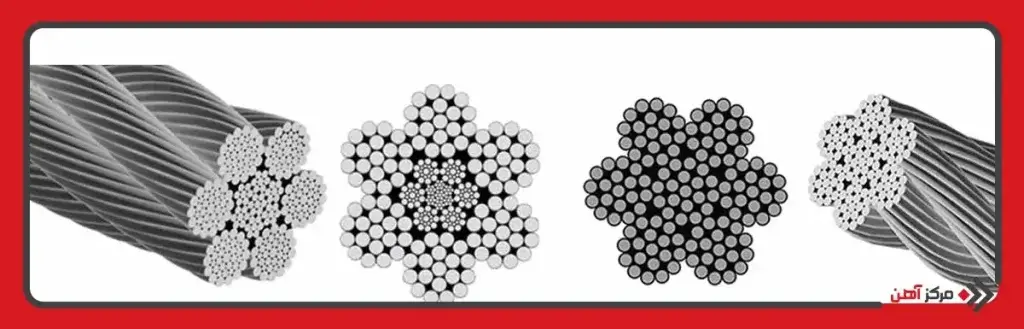

سیم بکسل ها از مهم ترین تجهیزات صنعتی در انواع صنایع سنگین، ساخت وساز، معدن، دریانوردی و … محسوب می شوند. آن ها ساختاری انعطاف پذیر اما بسیار مقاوم دارند که ترکیبی از چندین رشته سیم فولادی پیچ خورده به دور یک هسته مرکزی است و همین موضوع اهمیت بررسی دقیق مشخصات سیم بکسل جرثقیل را دوچندان می کند. برای انتخاب صحیح سیم بکسل مناسب، اولین گام شناخت کامل جدول مشخصات سیم بکسل است.
با توجه به نوسانات بازار فلزات و عوامل اقتصادی تأثیرگذار بر قیمت آهن، انتخاب بهینه و دقیق سیم بکسل نه تنها از نظر فنی، بلکه از لحاظ اقتصادی نیز اهمیت بیشتری یافته است. در چنین شرایطی، آشنایی با مشخصات دقیق و ظرفیت سیم بکسل‌ها، به کاهش هزینه‌های بلندمدت و افزایش ایمنی پروژه کمک می کند. در ادامه به صورت کامل به بررسی جدول مشخصات سیم بکسل، ظرفیت آن و نحوه محاسبه ظرفیت با استفاده از فرمول های استاندارد می پردازیم.
جدول مشخصات سیم بکسل مجموعه ای از داده ها و اطلاعات فنی درباره انواع سیم های بکسل است که به خریدار یا مهندس پروژه کمک می کند تا بهترین گزینه را انتخاب کند. این جدول، دقیقاً مثل یک شناسنامه فنی عمل می کند. ولی مهم است که بدانید، این جدول برای هر مدل و برند می تواند متفاوت باشد. در جدول مشخصات، معمولاً اطلاعات زیر درج شده است:
وقتی شما به جدول مشخصات نگاه می کنید، در واقع دارید یک نقشه فنی را بررسی می کنید که به شما می گوید آیا این سیم بکسل برای کاربرد مدنظر شما مناسب است یا خیر. مثلاً یک سیم بکسل 6×36 با مغزی فولادی مناسب برای کاربرد هایی با فشار زیاد و محیط های سنگین است، اما سیم بکسل 7×7 با مغزی فیبری بیشتر در فضاهایی با انعطاف پذیری بالا کاربرد دارد. از طرفی، درک این جدول به شما کمک می کند تا از خطا های پر هزینه جلوگیری کرده و ایمنی سیستم های صنعتی یا ساختمانی را تضمین نمایید.
یکی از مهم ترین بخش های جدول مشخصات سیم بکسل، ظرفیت یا Breaking Load سیم بکسل است. این بخش مشخص می کند که سیم بکسل تا چه اندازه ای از نیرو یا وزن را می تواند تحمل کند قبل از اینکه دچار شکستگی شود. حالا اگر دقیق تر بخواهیم بررسی کنیم، ظرفیت سیم بکسل تحت تأثیر عواملی مانند قطر سیم بکسل، ساختار سیم بکسل، نوع مغزی، تعداد رشته ها، جنس فولاد و حتی شیوه ساخت قرار می گیرد.
در جدول زیر، یک نمونه از جدول مشخصات سیم بکسل به صورت ساده نمایش داده شده:
| قطر سیم‌بکسل (mm) | سطح فلزی تقریبی (mm²) | وزن (kg/m) | ظرفیت کششی (N) | ظرفیت کششی (kgf) | بار کاری (WLL) با SF=5 (kg) | کاربرد |
|---|---|---|---|---|---|---|
| 6 | 16.6 | 0.20 | 29,400 | 3,000 | 600 | آسانسور سبک، وینچ |
| 8 | 29.5 | 0.36 | 52,200 | 5,300 | 1,060 | بالابر دستی، جرثقیل سبک |
| 10 | 46.1 | 0.56 | 81,600 | 8,300 | 1,660 | جرثقیل کامیونی |
| 12 | 66.4 | 0.80 | 117,500 | 12,000 | 2,400 | لیفتینگ نیمه‌سنگین |
| 14 | 90.6 | 1.10 | 160,300 | 16,300 | 3,260 | جرثقیل برج‌ساز |
| 16 | 118.6 | 1.45 | 209,700 | 21,400 | 4,280 | اسکله، صنایع نفتی |
| 18 | 150.6 | 1.85 | 266,600 | 27,200 | 5,440 | حفاری، معدن |
| 20 | 184.7 | 2.30 | 326,700 | 33,300 | 6,660 | تاورکرین، لیفتراک سنگین |
| 22 | 222.5 | 2.80 | 393,800 | 40,200 | 8,040 | سکوهای دریایی |
| 24 | 263.2 | 3.35 | 466,800 | 47,600 | 9,520 | جرثقیل فوق سنگین |
| 26 | 307.6 | 3.95 | 545,500 | 55,600 | 11,120 | معدن، بنادر بزرگ |
| 28 | 354.7 | 4.55 | 628,700 | 64,100 | 12,820 | مهار سازه‌ای |
| 30 | 404.7 | 5.20 | 717,100 | 73,100 | 14,620 | سدسازی، حمل ویژه |
این جدول، فقط یک نمونه است و مقادیر واقعی ممکن است بسته به برند یا استاندارد سازنده کمی تفاوت داشته باشد. اما نکته مهمی که باید بدانید این است که ظرفیت سیم بکسل نه تنها در انتخاب آن مهم است بلکه در نصب و بهره برداری نیز تأثیرگذار خواهد بود.

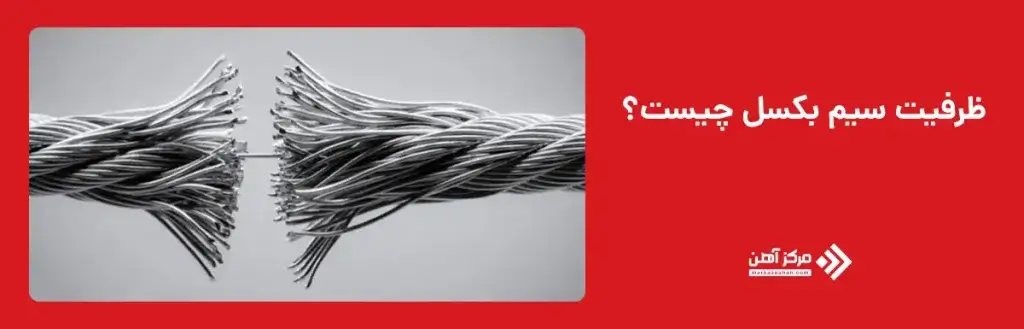

ظرفیت سیم بکسل، حداکثر نیروی کششی یا باری است که یک سیم بکسل می تواند قبل از پاره شدن یا آسیب دیدن تحمل کند. این مقدار معمولاً برحسب کیلوگرم یا تن بیان می شود و باید با ضریب ایمنی همراه باشد.
مثلاً اگر ظرفیت کششی یک سیم بکسل 10 تن باشد و ضریب ایمنی مورد نیاز پروژه 5 باشد، این یعنی نباید بیشتر از 2 تن بار واقعی به آن وارد شود. چرا این قدر محافظه کارانه؟ چون شرایط محیطی، سایش، خستگی فلز، ضربه، زاویه بارگذاری و دیگر عوامل می توانند بر استحکام نهایی تأثیر بگذارند. برای تعیین دقیق ظرفیت قابل استفاده، دانستن نحوه محاسبه ضریب اطمینان سیم بکسل کاملاً ضروری است.
دلایل اهمیت ظرفیت سیم بکسل
ایمنی پرسنل: در صورت استفاده از سیم بکسل ضعیف تر از نیاز، احتمال پارگی و حوادث مرگ بار بالا می رود.
افزایش طول عمر تجهیزات: سیم بکسل مناسب فشار وارده را بهتر توزیع می کند و از آسیب به قرقره ها و وینچ ها جلوگیری می کند.
بهینه سازی هزینه ها: اگر سیم بکسل اشتباهی انتخاب شود، یا سریع تر خراب می شود یا از ظرفیت واقعی اش استفاده نمی شود که هر دو مورد باعث افزایش هزینه می شود.
انطباق با استاندارد های صنعتی: پروژه های حرفه ای نیاز به تأییدیه و گواهی نامه دارند و تنها با انتخاب سیم بکسل دارای ظرفیت صحیح، می توان استاندارد ها را رعایت کرد.
در نتیجه، درک ظرفیت سیم بکسل و تطابق آن با نیاز پروژه، تفاوت میان یک پروژه ایمن و موفق با یک فاجعه بالقوه است.
تا این جا متوجه شدیم که ظرفیت سیم بکسل، فاکتوری بسیار حیاتی در انتخاب آن است. اما حالا می خواهیم دقیقاً بدانیم چطور این ظرفیت محاسبه می شود؟ آیا راهی هست که بتوانیم با یک فرمول، ظرفیت یک سیم بکسل را بر اساس قطر آن محاسبه کنیم؟ بله، راه های استانداردی برای این کار وجود دارد که بر اساس تست های آزمایشگاهی و تجربیات صنعتی به دست آمده اند.
فرمول ساده و تقریبی برای محاسبه ظرفیت کششی سیم بکسل فولادی به شرح زیر است:
ظرفیت کششی (kg) = (قطر سیم بکسل به میلی‌متر)² × 8
این فرمول، تنها برای سیم بکسل هایی با ساختار عمومی 6×19 یا 6×36 و مغزی فولادی است. مثلاً اگر قطر سیم بکسل 10 میلی متر باشد:
10² × 8 = 800 کیلوگرم ظرفیت کششیاما توجه کنید که این فرمول تخمینی است و فقط برای برآورد اولیه استفاده می شود. برای محاسبه دقیق، باید اطلاعات دقیقی مانند نوع مغزی، نوع فولاد، نوع ساختار سیم ها و استاندارد تولید را هم در نظر بگیرید.
علاوه بر این، در برخی موارد از جداول استانداردی استفاده می شود که توسط شرکت های تولید کننده ارائه شده اند. این جداول با آزمایش های کششی دقیق طراحی شده اند و نسبت به فرمول های تخمینی دقت بالاتری دارند.
یکی از ساده ترین راه های تخمین ظرفیت یک سیم بکسل، استفاده از قطر سیم بکسل، ساختار سیم بکسل و ضریب اطمینان درست است. هر چه قطر سیم بکسل بیشتر باشد، طبیعی است که رشته های بیشتری از فولاد در آن استفاده شده و در نتیجه مقاومت آن در برابر کشش و فشار نیز بیشتر خواهد بود. اما این فقط ظاهر ماجرا است. برای تخمین دقیق تر، رابطه بین قطر و ظرفیت سیم بکسل باید با دقت تحلیل شود.
فرمول استانداردی که بسیاری از مهندسین برای برآورد اولیه استفاده می کنند به شکل زیر است:
8ײ (قطر سیم بکسل بر حسب mm) = (kgf)حداکثر ظرفیت کششی
اما اگر بخواهید بر حسب تن محاسبه کنید، کافیست عدد به دست آمده را تقسیم بر 1000 کنید. البته این مقدار، “حداکثر ظرفیت کششی” نامیده می شود و برای کار عملی باید آن را با ضریب ایمنی کاهش داد. مثال:
سیم بکسل با قطر 12 میلی متر:
12² × 8 = 1,152 کیلوگرم نیرو یا 1.15 تن (بدون احتساب ضریب ایمنی)
این مقدار خام است و در پروژه های صنعتی از ضریبی به نام ضریب ایمنی (Safety Factor) استفاده می شود، بنابراین آشنایی با نحوه محاسبه ضریب اطمینان سیم بکسل اهمیت زیادی دارد. محاسبه دقیق ظرفیت به طور مستقیم به قطر سیم بکسل، ساختار آن و ضریب اطمینان بستگی دارد. این ضریب معمولاً بین 5 تا 7 انتخاب می شود. مثلاً اگر از ضریب 5 استفاده کنیم، در مثال بالا حداکثر بار مجاز برای کار عملی می شود:
1152/5=230 کیلو گرم
در نتیجه، اگر شما بار 500 کیلوگرمی را بخواهید جابجا کنید، به سیم بکسل حداقل 18 یا 20 میلی متری نیاز خواهید داشت. تنها دانستن فرمول محاسبه ظرفیت کافی نیست، بلکه باید آن را با واقعیت های عملیاتی ترکیب کرد تا سیم بکسل انتخابی، کارایی و ایمنی لازم را داشته باشد.
نکته مهم: ساختار سیم بکسل ساختار سیم بکسل تأثیر زیادی روی این محاسبه دارد. برخی ساختار ها با همان قطر، ظرفیت بالاتری دارند چون توزیع نیرو در آن ها بهتر صورت می گیرد.
بنابراین، اگر چه قطر شاخص مهمی در محاسبه ظرفیت سیم بکسل است، اما برای تصمیم گیری نهایی باید سایر ویژگی ها مثل نوع مغزی، جنس فولاد و استاندارد ساخت هم در نظر گرفته شود.

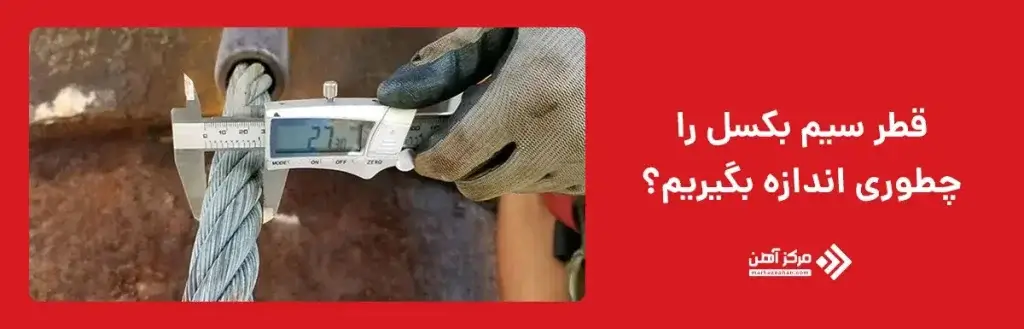

شاید برایتان سوال پیش بیاید که چطور قطر سیم بکسل را دقیق اندازه بگیرم؟ چون خیلی ها تصور می کنند که می توانند با خط کش ساده یا چشمی این کار را انجام دهند. اما واقعیت این است که این روش ها دقیق نیستند و ممکن است انتخاب اشتباهی برایتان رقم بزنند. ابزار مناسب برای اندازه گیری قطر سیم بکسل، کولیس یا ورنیه کالپر است. این ابزارها می توانند با دقت بالا تا صدم میلی متر قطر بیرونی سیم بکسل را مشخص کنند. برای اندازه گیری دقیق، مراحل زیر را دنبال کنید:
انتخاب نقطه مناسب: سیم بکسل را در نقطه ای اندازه گیری کنید که از هرگونه سایش، خم شدگی یا له شدگی دور باشد.
قرار دادن کولیس روی بیشترین ضخامت: فک کولیس را روی ضخیم ترین قسمت سیم قرار دهید، معمولاً در راستای عرضی از بالای یک رشته تا بالای رشته مقابل.
خواندن عدد: به دقت عدد روی کولیس را بخوانید و به خاطر داشته باشید که به جای اندازه گیری روی یک رشته، قطر کلی سیم بکسل مد نظر است.
ثبت اندازه و مقایسه با جدول: عدد به دست آمده را با جدول مشخصات سیم بکسل مقایسه کنید تا نوع سیم بکسل را تشخیص دهید.
نکته: اگر قطر سیم بکسل کمتر از مقدار درج شده در مشخصات اصلی باشد، احتمال دارد که سیم دچار سایش یا فرسایش شده باشد و دیگر ظرفیت اولیه خود را نداشته باشد. این هشدار بزرگی برای جایگزینی است.
اشتباه رایج: بسیاری از کاربران هنگام خرید، به جای قطر واقعی، دور سیم بکسل را با متر اندازه می گیرند که کاملاً اشتباه است. این روش نه تنها گمراه کننده است بلکه باعث انتخاب نادرست و بروز حوادث احتمالی می شود. قطر سیم بکسل، تنها در صورتی معیار مناسبی برای انتخاب است که با ابزار دقیق و روش اصولی اندازه گیری شده باشد.
انتخاب سیم بکسل مناسب، فقط دانستن قطر و ظرفیت نیست. عوامل زیادی وجود دارد که پیش از خرید باید آن ها را در نظر گرفت. اشتباه در انتخاب سیم بکسل می تواند هم منجر به آسیب مالی شود و هم خطرات جانی ایجاد کند. پس بهتر است این تصمیم را با اطلاعات کامل بگیرید. در ادامه به مهم ترین نکات قبل از خرید سیم بکسل اشاره می کنیم:
1. نوع کاربرد:
آیا برای بالابر (لیفتینگ) استفاده می شود؟ یا برای کشیدن (درگینگ)، مهار بندی، آسانسور، وینچ، یا در صنایع دریایی؟ هر کاربرد، نوع خاصی از سیم بکسل نیاز دارد. در واقع، ساختار سیم بکسل می تواند ظرفیت را تا چند برابر تغییر دهد، حتی در سیم هایی با قطر یکسان.
2. ساختار سیم بکسل:
3. نوع مغزی:
4. جنس سیم:
5. برند و گواهی نامه:
حتماً از برند های معتبر خرید کنید که دارای تست کشش و گواهی نامه های کیفی باشند. و اطلاعات دقیقی درباره نحوه محاسبه ضریب اطمینان سیم بکسل ارائه دهند.
6. نوع روکش (در صورت نیاز):
در برخی شرایط، روکش پلاستیکی PVC یا PU برای افزایش عمر و جلوگیری از سایش مورد نیاز است.
7. شرایط نگهداری:
اگر در محیطی کار می کنید که گرد و غبار، رطوبت یا مواد شیمیایی وجود دارد، حتماً سیم بکسل مقاوم به شرایط محیطی را انتخاب کنید.
با رعایت این نکات، هم از نظر اقتصادی و هم از نظر ایمنی می توانید انتخاب درستی داشته باشید. پیشنهاد می شود پیش از خرید، راهنمای انواع سیم بکسل pdf را مطالعه کرده و با ویژگی ها و کاربردها بیشتر آشنا شوید.

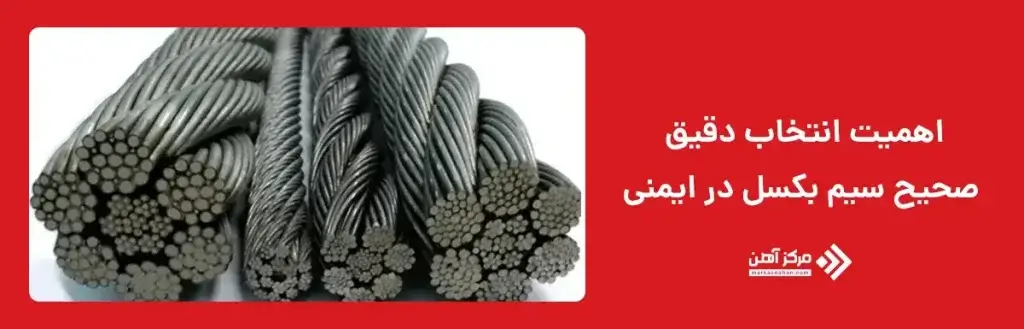

ایمنی، مهم ترین مسئله در پروژه های صنعتی و ساختمانی است. حتی کوچک ترین اشتباه در انتخاب سیم بکسل، می تواند منجر به حوادث فاجعه باری شود. از سقوط بار و تخریب سازه گرفته تا مرگ یا آسیب شدید اپراتورها، همگی نتیجه انتخاب اشتباه یا بی دقتی در سیم بکسل هستند. اما چرا انتخاب صحیح سیم بکسل تا این حد در ایمنی مؤثر است؟ دلایل مشخصی وجود دارد:
تحمل بار صحیح: اگر ظرفیت سیم بکسل کمتر از وزن بار باشد، سیم دچار کشیدگی غیر مجاز، شکست یا پارگی می شود.
مقاومت در برابر سایش و خوردگی: اگر محیط کار رطوبتی یا شیمیایی باشد و سیم بکسل معمولی انتخاب شود، خیلی زود دچار پوسیدگی و ضعف خواهد شد.
استفاده نادرست از نوع مغزی: انتخاب مغزی فیبری در کاربردهایی با بار بالا یا ضربه زیاد، باعث له شدگی و از کار افتادگی سیم می شود.
خستگی متریال: سیم بکسل هایی که برای کاربرد هایی با چرخش مکرر یا پیچش استفاده می شوند باید خاصیت انعطاف پذیری بالا داشته باشند.
نصب غیر اصولی: حتی اگر سیم بکسل مناسب انتخاب شود ولی به درستی نصب نشود، باز هم ایمنی به خطر می افتد مشخصات سیم بکسل جرثقیل باید با دقت بررسی شود تا از بروز حوادث ناشی از شکست یا بارگیری بیش از حد جلوگیری شود.
ایمنی فقط به انتخاب درست محدود نمی شود، بلکه به نگهداری و بازرسی های دوره ای نیز بستگی دارد. طبق استاندارد های بین المللی، سیم بکسل هایی که علائم سایش، له شدگی، خوردگی، شکستن رشته ها یا کاهش قطر دارند باید فوراً تعویض شوند. پس همیشه این اصل را به خاطر داشته باشید: در سیم بکسل، ارزان ترین انتخاب، می تواند گران ترین خسارت را به بار آورد.
جمع بندی
انتخاب سیم‌بکسل مناسب تنها یک تصمیم فنی نیست، بلکه مسئولیتی حیاتی در پروژه‌های صنعتی و ساختمانی به شمار می‌رود. جدول مشخصات سیم‌بکسل با ارائه اطلاعاتی مانند قطر، ساختار، نوع مغزی و ظرفیت کششی، نقش کلیدی در انتخاب درست دارد. همچنین استفاده از فرمول‌های ساده محاسبه ظرفیت، راهی سریع برای برآورد اولیه است، اما این برآوردها باید با داده‌های دقیق سازنده مطابقت داده شوند تا دقت تصمیم‌گیری تضمین شود.
علاوه بر این، اندازه‌گیری دقیق قطر، توجه به نوع کاربرد، بررسی ساختار داخلی و شرایط محیطی از جمله عوامل مؤثر بر ایمنی و عملکرد نهایی سیم‌بکسل هستند. تصمیم‌گیری آگاهانه در این زمینه می‌تواند از خسارات مالی و خطرات جانی جدی جلوگیری کند. بنابراین همواره باید فراتر از قیمت یا ظاهر، با تحلیل فنی و علمی انتخاب را انجام داد.
سوالات متدول
با استفاده از فرمول: (قطر بر حسب میلی متر)² × 8 و تقسیم بر ضریب ایمنی.
با کولیس روی ضخیم ترین بخش سیم، در جهت عرضی اندازه گیری می شود.
مدل های با بافت 8×19 یا 8×25 با مغزی فولادی (IWRC) انتخاب خوبی هستند.
ظرفیت = (kg)قطر² × 8؛ نتیجه باید با ضریب ایمنی تقسیم شود.
بله، ساختار بافت روی انعطاف و توزیع نیرو در سیم تأثیر مستقیم دارد.
سایش، زنگ زدگی، شکست رشته ها، له شدگی و نگهداری نامناسب.
