جرثقیل کارگاهی چیست و چه کاربردی دارد؟

جرثقیل کارگاهی یکی از تجهیزات تخصصی جابجایی بار است که برای بلند کردن، انتقال محدود و جانمایی قطعات سنگین در محیط هایی مانند تعمیرگاه، کارخانه، انبار، سالن مونتاژ و کارگاه تولیدی استفاده می شود. این دستگاه برخلاف جرثقیل های بزرگ ساختمانی، ساختاری فشرده دارد و می تواند در فضای محدود، عملیات باربرداری را با دقت مناسبی انجام دهد. نوع شاسی، ظرفیت نامی، طول بازو، سیستم تولید نیرو و کیفیت فولاد مصرفی از عوامل تعیین کننده عملکرد آن هستند؛ به همین دلیل تغییرات قیمت آهن می تواند بر هزینه ساخت مدل های صنعتی و سنگین اثر بگذارد. در ادامه بررسی می کنیم جرثقیل کارگاهی چیست، چه مدل هایی دارد، چگونه کار می کند و هنگام انتخاب یا استفاده از آن باید به چه نکاتی توجه کرد.

جرثقیل کارگاهی چیست؟

جرثقیل کارگاهی یا Shop Crane دستگاهی مکانیکی برای بلند کردن بار در ارتفاع محدود و انتقال آن در یک محدوده کنترل شده است. ساختار متداول این تجهیز از یک شاسی فولادی، ستون اصلی، بازوی باربردار، سامانه محرک، قلاب و پایه های نگهدارنده تشکیل می شود. بازو معمولا به صورت کنسولی روی ستون قرار می گیرد و نیروی ایجادشده توسط جک هیدرولیکی، وینچ دستی یا موتور الکتریکی را به بار منتقل می کند. این آرایش باعث می شود جرثقیل بدون نیاز به سازه مرتفع، ریل طولانی یا فونداسیون گسترده بتواند قطعاتی مانند موتور خودرو، گیربکس، قالب، الکتروموتور، پمپ و مجموعه های صنعتی را بلند کند.

تفاوت اصلی این دستگاه با جرثقیل سقفی در محدوده حرکت، نحوه انتقال نیرو و نوع تکیه گاه آن است. جرثقیل سقفی بار را به کمک پل، کالسکه و بالابر در مسیرهای طولی و عرضی سالن جابجا می کند و عملکرد آن به تیر حمال و مسیر حرکتی وابسته است. به همین علت قیمت ریل جرثقیل، ظرفیت تیرها و کیفیت نصب مسیر در هزینه چنین سامانه ای اهمیت زیادی دارد. در مقابل، جرثقیل کارگاهی معمولا روی زمین قرار می گیرد و محدوده عملکرد آن با طول بازو، ارتفاع ستون، شعاع بار و امکان حرکت شاسی تعیین می شود. این تفاوت سبب می شود مدل کارگاهی برای عملیات موضعی، تعمیرات و جابجایی های کوتاه گزینه اقتصادی تر و انعطاف پذیرتری باشد.

از دیدگاه مهندسی، ظرفیت دستگاه فقط به قدرت جک یا موتور بستگی ندارد. گشتاور واژگونی حاصل ضرب وزن بار در فاصله افقی مرکز بار تا محور تکیه گاه است. هرچه بازو بیشتر بیرون بیاید، شعاع بار افزایش پیدا می کند و ظرفیت ایمن کاهش می یابد. بنابراین عدد درج شده روی پلاک دستگاه معمولا حداکثر ظرفیت در کوتاه ترین وضعیت بازو را نشان می دهد و نمی توان همان بار را در تمام موقعیت های بازو بلند کرد. جدول ظرفیت یا Load Chart باید مبنای تصمیم اپراتور قرار گیرد.

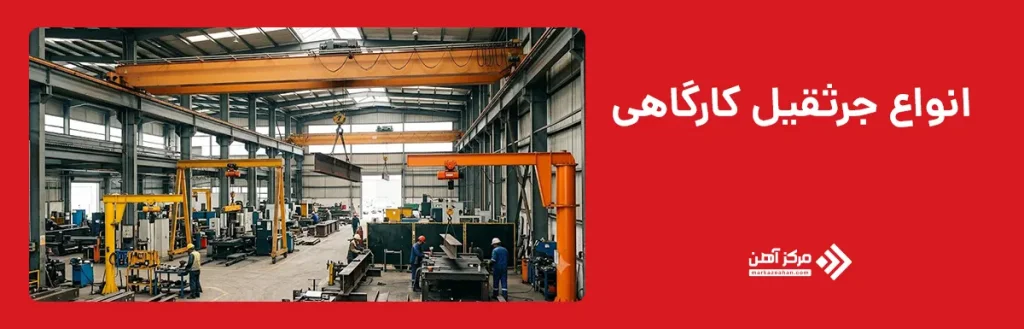

انواع جرثقیل کارگاهی

انواع جرثقیل کارگاهی را می توان بر اساس سیستم محرک، نوع استقرار، قابلیت جمع شدن، ظرفیت باربرداری و شیوه جابجایی دسته بندی کرد. انتخاب مدل مناسب باید با توجه به وزن واقعی بار، مرکز ثقل، ارتفاع مورد نیاز، وضعیت کف، عرض مسیر عبور، تعداد دفعات استفاده و فضای آزاد اطراف بار انجام شود. برای مثال تجهیزی که در تعمیرگاه خودرو عملکرد مطلوبی دارد، لزوما برای خطوط تولید پیوسته یا جابجایی قالب های چند تنی مناسب نیست.

این دستگاه ها نسبت به جرثقیل سقفی دامنه حرکت محدودتری دارند، اما برای نصب به سازه سالن وابسته نیستند. همین ویژگی امکان استفاده از آنها را در کارگاه های کوچک، محل تعمیر ماشین آلات و بخش هایی که اجرای تیر حمال امکان پذیر نیست فراهم می کند. با این حال، افزایش ظرفیت نیازمند شاسی مقاوم تر، بازوی سنگین تر، جک قدرتمندتر و کنترل دقیق تر پایداری است.

جرثقیل کارگاهی دستی

جرثقیل کارگاهی دستی از نیروی اپراتور برای تولید حرکت بالابری استفاده می کند. در یک مدل رایج، اپراتور با حرکت رفت و برگشتی دسته پمپ، روغن را در مدار جک هیدرولیکی تحت فشار قرار می دهد و پیستون را به سمت بالا هدایت می کند. حرکت خطی پیستون باعث دوران بازو حول محور اتصال و بالا رفتن قلاب می شود. در مدل های زنجیری یا وینچی نیز نیروی دست از طریق چرخ دنده، زنجیر یا درام به بار منتقل می شود.

مزیت اصلی این مدل، ساختمان ساده، قیمت مناسب، نیاز نداشتن به برق و سهولت نگهداری است. جرثقیل کارگاهی دستی برای تعمیرگاه ها، کارگاه های کوچک و عملیات کم تکرار انتخاب مناسبی محسوب می شود. البته سرعت بالابری آن محدود است و عملکرد دستگاه به توان جسمی و مهارت اپراتور بستگی دارد. استفاده پیوسته یا بلند کردن بارهای سنگین با این مدل می تواند زمان عملیات را افزایش دهد.

این دستگاه نباید با تاور کرین مقایسه مستقیم شود. تاور کرین یک سامانه مرتفع ساختمانی با شعاع کاری زیاد، بوم افقی یا مایل و ظرفیت وابسته به فاصله بار از دکل است، در حالی که مدل دستی کارگاهی برای ارتفاع کم و محدوده کوچک طراحی می شود. شباهت اصلی آنها فقط در اصل تعادل گشتاور و کاهش ظرفیت با افزایش شعاع بار است.

جرثقیل کارگاهی هیدرولیکی

جرثقیل کارگاهی هیدرولیکی متداول ترین مدل مورد استفاده در تعمیرگاه ها و واحدهای نگهداری تجهیزات است. این دستگاه از فشار سیال برای ایجاد نیروی بالابر استفاده می کند. پمپ، روغن را به سیلندر هدایت می کند و فشار ایجادشده روی سطح پیستون، نیروی خطی لازم برای بالا بردن بازو را تولید می کند. به دلیل تراکم پذیری اندک روغن، حرکت دستگاه در شرایط سالم و هواگیری شده یکنواخت و قابل کنترل است.

توان واقعی جک از رابطه فشار کاری و سطح موثر پیستون به دست می آید، اما ظرفیت نهایی جرثقیل باید با مقاومت بازو، اتصالات، ستون، شاسی و پایداری کل مجموعه هماهنگ باشد. نصب یک جک قوی تر روی شاسی ضعیف ظرفیت مجاز را افزایش نمی دهد و حتی می تواند خطر شکست سازه را بیشتر کند. شیر اطمینان نیز باید فشار مدار را در محدوده طراحی نگه دارد.

بازوی بعضی مدل ها به صورت چند مرحله ای تنظیم می شود و از نظر ظاهری به عملکرد جرثقیل تلسکوپی شباهت دارد. با بیرون آوردن بخش داخلی بازو، دسترسی افقی بیشتر می شود، اما به علت افزایش لنگر خمشی، ظرفیت مجاز کاهش پیدا می کند. سوراخ های تنظیم بازو باید سالم باشند و پین قفل کننده با قطر، جنس و ضریب ایمنی مناسب در محل خود قرار گیرد.

جرثقیل کارگاهی برقی

جرثقیل کارگاهی برقی برای محیط هایی مناسب است که عملیات باربرداری به دفعات زیاد انجام می شود یا کنترل سرعت و موقعیت بار اهمیت بالایی دارد. در این مدل، موتور الکتریکی می تواند پمپ هیدرولیک، وینچ سیم بکسلی یا بالابر زنجیری را به حرکت درآورد. فرمان بالا و پایین از طریق شستی آویز، پنل کنترل یا ریموت صادر می شود و اپراتور بدون اعمال نیروی زیاد، حرکت بار را مدیریت می کند.

جرثقیل کارگاهی برقی سرعت و بهره وری بیشتری نسبت به نوع دستی دارد، اما به تجهیزات حفاظتی دقیق تری نیازمند است. محدودکننده اضافه بار، کلید توقف اضطراری، ترمز مطمئن، لیمیت سوئیچ، حفاظت حرارتی موتور و سیم کشی متناسب با جریان مصرفی از اجزای مهم آن هستند. در مدل های باتری دار نیز وضعیت شارژ، سلامت باتری و عملکرد کنترلر باید پیش از شروع کار بررسی شود.

انتخاب این مدل برای عملیات گاه به گاه همیشه اقتصادی نیست. هزینه خرید، تعمیر موتور، نگهداری مدار برق و نیاز به نیروی متخصص بیشتر از مدل ساده دستی است. در مقابل، برای خط مونتاژ یا کارگاه پرتردد، کاهش زمان سیکل و خستگی اپراتور می تواند هزینه اولیه بالاتر را توجیه کند.

جرثقیل کارگاهی تاشو

جرثقیل کارگاهی تاشو برای محیط هایی طراحی می شود که فضای نگهداری محدودی دارند. پایه های جلویی یا بخش هایی از شاسی پس از پایان کار به سمت بالا یا داخل جمع می شوند و حجم اشغال شده دستگاه را کاهش می دهند. این ویژگی امکان قرار دادن جرثقیل کنار دیوار، داخل انبار ابزار یا در بخش کوچکی از تعمیرگاه را فراهم می کند.

مفصل ها و پین های بخش تاشو باید در زمان کار به صورت کامل قفل شوند. استفاده از دستگاه در حالتی که پایه ها کاملا باز نشده اند یا پین ها در محل صحیح قرار ندارند، سطح اتکا را کاهش می دهد و احتمال واژگونی را بالا می برد. همچنین نباید از اتصالات غیراستاندارد، پیچ معمولی یا میله موقت به جای پین اصلی استفاده کرد.

در مدل تاشو معمولا وزن و ابعاد کوچک تر در اولویت قرار دارند؛ بنابراین ظرفیت آن ممکن است از جرثقیل های ثابت صنعتی کمتر باشد. این مدل بیشتر برای تعمیر موتور خودرو، جابجایی قطعات متوسط و عملیات خدماتی مناسب است.

جرثقیل کارگاهی ثابت

جرثقیل کارگاهی ثابت به کف، فونداسیون، ستون سازه یا پایه مهندسی شده متصل می شود و در محل مشخصی فعالیت می کند. این مدل معمولا دارای ستون عمودی و بازوی گردان یا Jib Arm است. بازو می تواند در یک زاویه محدود یا حول ستون دوران کند و بالابر روی آن به صورت ثابت یا متحرک نصب شود.

حذف چرخ و اتصال مستقیم به سازه موجب افزایش سختی و کاهش جابجایی ناخواسته دستگاه می شود. به همین دلیل مدل ثابت برای ایستگاه های مونتاژ، ماشین ابزار، خطوط تولید، محل بارگیری و نقاطی که یک مسیر تکراری دارند مناسب است. ظرفیت چنین دستگاهی به مقاومت ستون، صفحه زیرستون، پیچ های مهاری، جوش ها و فونداسیون وابسته است.

پیش از نصب باید نیروهای برشی، لنگر واژگونی و تنش های وارد بر محل اتصال محاسبه شوند. نصب یک بازوی سنگین روی ستون یا کف نامناسب می تواند باعث ترک خوردگی بتن، کمانش عضو فولادی یا گسیختگی پیچ های مهاری شود.

جرثقیل کارگاهی متحرک

جرثقیل کارگاهی متحرک روی چرخ های صنعتی قرار می گیرد و می توان آن را پس از مهار بار در مسیر کوتاه جابجا کرد. این مدل در تعمیرگاه خودرو، صنایع ریلی، واحد نگهداری کارخانه و کارگاه ساخت تجهیزات کاربرد زیادی دارد. قابلیت نزدیک شدن به دستگاه معیوب و خارج کردن قطعه بدون اجرای سازه دائمی، مهم ترین مزیت آن است.

چرخ ها باید متناسب با مجموع وزن جرثقیل و بار انتخاب شوند. قطر چرخ، جنس روکش، ظرفیت بلبرینگ، مقاومت محور و کیفیت کف روی نیروی لازم برای حرکت و پایداری اثر می گذارند. چرخ کوچک روی سطح ناهموار ممکن است در شیار گیر کند و توقف ناگهانی آن موجب نوسان بار شود.

حرکت جرثقیل با بار آویزان باید فقط در صورت مجاز بودن طبق دستورالعمل سازنده انجام شود. بار باید تا حد ممکن پایین نگه داشته شود، مسیر از قبل پاکسازی گردد و دستگاه به آرامی هل داده شود. کشیدن جرثقیل از سمت بار یا حرکت سریع در پیچ ها می تواند مرکز ثقل مجموعه را از محدوده اتکا خارج کند.

نوع جرثقیل	مکانیزم	مزایا	محدودیت	کاربرد	نکته ایمنی
دستی	پمپ، زنجیر یا وینچ دستی	ارزان و بدون برق	سرعت پایین	کارگاه کوچک	رعایت ظرفیت مجاز
هیدرولیکی	جک و فشار روغن	قدرت و کنترل مناسب	نیاز به کنترل نشتی	تعمیرگاه و نگهداری	بررسی جک و پین ها
برقی	موتور و بالابر برقی	سریع و کم زحمت	هزینه بیشتر	خطوط پرتردد	کنترل ترمز و برق
تاشو	شاسی و پایه جمع شونده	اشغال فضای کم	ظرفیت محدودتر	تعمیر خودرو	قفل کامل پایه ها
ثابت	نصب روی کف یا ستون	پایداری بالا	غیرقابل جابجایی	مونتاژ و بارگیری	کنترل فونداسیون
متحرک	شاسی چرخ دار	جابجایی آسان	حساس به سطح مسیر	تعمیرگاه و کارخانه	حرکت آرام با بار

اجزای جرثقیل کارگاهی

عملکرد ایمن جرثقیل کارگاهی به هماهنگی تمام اجزای سازه ای، مکانیکی و هیدرولیکی آن وابسته است. ضعف در یک اتصال کوچک می تواند ظرفیت کل دستگاه را محدود کند. به همین دلیل ارزیابی جرثقیل نباید فقط بر اساس قدرت جک یا عدد ظرفیت انجام شود. مسیر انتقال نیرو از قلاب تا بازو، ستون، شاسی و سطح زمین باید به صورت یک زنجیره پیوسته بررسی شود.

شاسی و بدنه جرثقیل

شاسی بستر اصلی تحمل بار و تامین پایداری دستگاه است. نیرو از بازو به ستون و سپس به اعضای افقی شاسی منتقل می شود. پروفیل های فولادی، ورق های تقویتی، جوش ها و اتصالات باید در برابر خمش، برش، پیچش و کمانش مقاومت کافی داشته باشند.

فاصله پایه ها سطح اتکای جرثقیل را مشخص می کند. هرچه عرض و طول این سطح بیشتر باشد، مقاومت دستگاه در برابر واژگونی افزایش می یابد. با این حال بزرگ کردن شاسی می تواند مانورپذیری را کاهش دهد؛ بنابراین طراحی باید میان پایداری و امکان دسترسی به بار تعادل ایجاد کند.

بازوی جرثقیل کارگاهی

بازو عضو اصلی انتقال بار است و معمولا به شکل تیر فولادی یکپارچه یا تلسکوپی ساخته می شود. قلاب در انتهای بازو قرار دارد و وزن بار، لنگر خمشی قابل توجهی در محل اتصال بازو به ستون ایجاد می کند. مقطع بازو باید علاوه بر مقاومت، سختی مناسبی داشته باشد تا تغییر شکل آن از حد مجاز فراتر نرود.

در بازوهای قابل تنظیم، هر موقعیت دارای ظرفیت مشخصی است. بیرون آوردن بازو دسترسی را بیشتر می کند، اما ظرفیت را کاهش می دهد. پین اتصال باید به صورت همزمان در برابر برش و فشار تماسی مقاوم باشد و سوراخ های اطراف آن نباید دچار کشیدگی، ترک یا تغییر شکل شده باشند.

جک هیدرولیکی

جک هیدرولیکی نیروی لازم برای تغییر زاویه بازو را ایجاد می کند. اجزای آن شامل مخزن روغن، پمپ، سیلندر، پیستون، شیر یک طرفه، شیر تخلیه و آب بندها است. در زمان پمپاژ، روغن وارد سیلندر می شود و پیستون بازو را بالا می برد. برای پایین آوردن بار، شیر تخلیه باید به صورت تدریجی باز شود.

نشتی روغن، ورود هوا به مدار، خوردگی میله پیستون یا خرابی آب بند می تواند باعث افت فشار و حرکت نامنظم شود. باز کردن ناگهانی شیر تخلیه نیز سرعت فرود را افزایش می دهد و ضربه دینامیکی به سازه و بار وارد می کند.

قلاب و زنجیر

قلاب نقطه اتصال دستگاه به اسلینگ، زنجیر یا بار است و باید دارای ضامن ایمنی سالم باشد. دهانه قلاب نباید باز شده، بدنه آن نباید پیچ خورده و سطح آن نباید دارای ترک، شیار عمیق یا خوردگی شدید باشد. اتصال بار به نوک قلاب ممنوع است؛ زیرا بار باید در بخش منحنی و مقاوم قلاب قرار گیرد.

زنجیر و اسلینگ باید بر اساس وزن، شکل، دمای قطعه و زاویه شاخه ها انتخاب شوند. افزایش زاویه میان شاخه های اسلینگ نیروی کششی هر شاخه را بیشتر می کند. بنابراین ظرفیت نوشته شده روی یک زنجیر بدون توجه به آرایش اتصال، مبنای کافی برای بلند کردن بار نیست.

چرخ ها و پایه های نگهدارنده

چرخ ها امکان حرکت دستگاه را فراهم می کنند و همزمان بخشی از بار عمودی و نیروهای جانبی را تحمل می کنند. چرخ گردان مانورپذیری را افزایش می دهد، اما در زمان تغییر جهت می تواند حرکت ناگهانی ایجاد کند. وجود ترمز روی چرخ ها نیز جایگزین سطح صاف و روش صحیح باربرداری نیست.

پایه های نگهدارنده وزن را روی سطح بزرگ تری توزیع می کنند و مرکز ثقل بار باید تا حد امکان داخل محدوده آنها باقی بماند. قرار دادن پایه روی صفحه ضعیف، چاله، شیب، درپوش کانال یا سطح روغنی می تواند تعادل دستگاه را مختل کند.

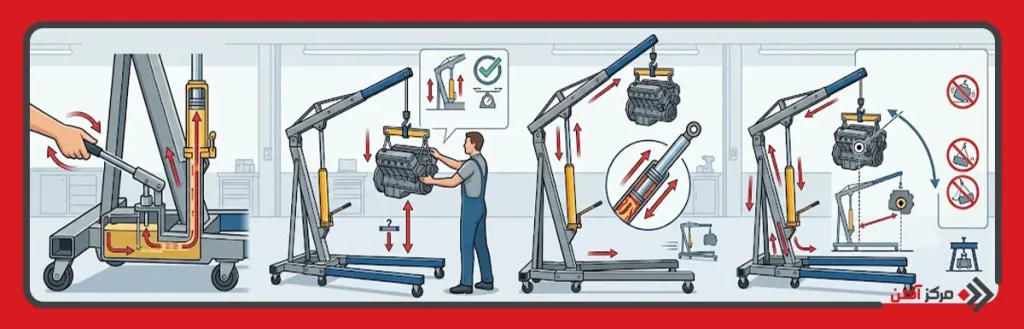

جرثقیل کارگاهی چگونه کار می کند؟

عملکرد دستگاه با ایجاد نیروی بالابر و انتقال آن از طریق بازو به قلاب آغاز می شود. در مدل هیدرولیکی، اپراتور دسته پمپ را حرکت می دهد و روغن از مخزن به داخل سیلندر هدایت می شود. پیستون بالا می آید، زاویه بازو افزایش پیدا می کند و قلاب بار را از سطح جدا می سازد. در مدل برقی همین فرآیند با موتور، پمپ یا وینچ انجام می شود. بار باید ابتدا چند سانتی متر بالا آورده شود تا تعادل، عملکرد ترمز، وضعیت اتصال و محل مرکز ثقل کنترل شود.

پس از اطمینان از پایداری، بار تا ارتفاع مورد نیاز بالا می رود یا در صورت مجاز بودن، با حرکت آرام شاسی منتقل می شود. برای پایین آوردن، جریان روغن به صورت کنترل شده به مخزن باز می گردد یا موتور بالابر در جهت فرود فعالیت می کند. هرچه بار از ستون دورتر باشد، لنگر بیشتری به دستگاه وارد می شود؛ بنابراین تغییر موقعیت بازو در حالی که بار آویزان است فقط مطابق دستور سازنده مجاز خواهد بود. حرکت ناگهانی، تاب خوردن بار و توقف ضربه ای نیز نیروهایی بیشتر از وزن ساکن ایجاد می کنند.

ظرفیت جرثقیل کارگاهی

ظرفیت جرثقیل کارگاهی حداکثر باری است که دستگاه در شرایط تعریف شده طراحی می تواند بلند کند. این عدد با ظرفیت جک تفاوت دارد. ممکن است جک توان تولید نیروی زیادی داشته باشد، اما بازو، پین، ستون یا شاسی برای همان مقدار بار طراحی نشده باشد. ظرفیت نهایی باید بر اساس ضعیف ترین عضو مسیر بار تعیین شود. وزن قلاب، زنجیر، اسلینگ و تجهیزات اتصال نیز بخشی از بار کل محسوب می شود و باید از ظرفیت مجاز کم شود.

در مدل های سبک، ظرفیت هایی مانند 500 کیلوگرم، یک تن، دو تن یا سه تن رایج است. جرثقیل کارگاهی ۱۰ تن برای قطعات صنعتی سنگین به شاسی بزرگ، سیستم کنترل قوی و سطح کار مناسب نیاز دارد. عبارت جرثقیل کارگاهی ۲۵تن معمولا به تجهیزات صنعتی ویژه اشاره دارد و نباید آن را مشابه جرثقیل تاشوی تعمیرگاهی تصور کرد. در این ظرفیت، طراحی سازه، سیستم پایدارکننده، شعاع بار، کیفیت جوش، آزمون بار و دستورالعمل بهره برداری اهمیت بسیار بیشتری پیدا می کنند.

ظرفیت باید در هر وضعیت بازو از روی پلاک یا جدول سازنده خوانده شود. برای نمونه ممکن است یک دستگاه در کوتاه ترین طول بازو دو تن و در بلندترین وضعیت فقط نیم تن ظرفیت داشته باشد. حدس زدن وزن بار، استفاده از ظرفیت جک به جای ظرفیت جرثقیل یا اضافه کردن وزنه به انتهای شاسی روش ایمنی برای افزایش توان دستگاه نیست.

کاربردهای جرثقیل کارگاهی

کاربردهای جرثقیل کارگاهی بیشتر در عملیات تعمیر، مونتاژ، تعویض قطعه و جابجایی موضعی دیده می شود. انتخاب آن زمانی منطقی است که بار باید با دقت بلند شود، فضای کار محدود باشد و استفاده از جرثقیل بزرگ هزینه یا محدودیت اجرایی ایجاد کند.

• خارج کردن و نصب موتور خودرو
• جابجایی گیربکس و دیفرانسیل
• بلند کردن الکتروموتور و ژنراتور
• نصب پمپ، کمپرسور و تجهیزات دوار
• جابجایی قالب های صنعتی
• بارگذاری قطعه روی دستگاه تراش یا فرز
• مونتاژ ماشین آلات تولیدی
• تعویض قطعات خطوط کارخانه
• انتقال تجهیزات در واحدهای تعمیرات
• بارگیری قطعات روی پالت یا میز کار
• نصب تجهیزات تاسیساتی
• جابجایی مجموعه های فلزی سنگین
• تعمیر ماشین آلات کشاورزی
• خدمات نگهداری ناوگان حمل و نقل
• جانمایی قطعات در خطوط مونتاژ

مزایا و معایب جرثقیل کارگاهی

برای ارزیابی این دستگاه باید مزیت های عملیاتی آن در کنار محدودیت های ظرفیت، شعاع کار و پایداری بررسی شوند. مناسب بودن جرثقیل به شرایط پروژه وابسته است و هیچ مدلی برای تمام محیط های صنعتی بهترین گزینه محسوب نمی شود.

مزایای جرثقیل کارگاهی:

• ابعاد فشرده و مناسب برای فضای محدود
• امکان استقرار بدون اجرای ریل سقفی
• هزینه خرید کمتر از سامانه های بزرگ
• دسترسی مناسب به قطعات داخل ماشین آلات
• امکان جابجایی مدل های چرخ دار
• کنترل دقیق ارتفاع بار
• تنوع در ظرفیت و نوع محرک
• نگهداری ساده در مدل های دستی
• قابلیت جمع شدن در مدل های تاشو
• مناسب برای تعمیرات و عملیات موضعی
• کاهش نیاز به نیروی انسانی برای بلند کردن قطعات
• امکان استفاده در محل های فاقد برق

معایب جرثقیل کارگاهی:

• شعاع و ارتفاع کاری محدود
• کاهش ظرفیت با افزایش طول بازو
• حساسیت زیاد به ناهمواری کف
• احتمال واژگونی در اتصال نادرست بار
• سرعت پایین بعضی مدل های دستی
• دشواری حرکت با بار سنگین
• محدودیت عبور از مسیرهای باریک
• نیاز به فضای کافی برای باز شدن پایه ها
• ایجاد نوسان هنگام حرکت شاسی
• وابستگی عملکرد مدل هیدرولیکی به سلامت آب بندها
• نامناسب بودن مدل های سبک برای کار پیوسته
• محدودیت استفاده در محیط های شیب دار

نکات ایمنی کار با جرثقیل کارگاهی

عملیات باربرداری حتی در ارتفاع کم می تواند خطر سقوط بار، له شدگی، شکست اتصال یا واژگونی دستگاه ایجاد کند. اپراتور باید پیش از هر بار استفاده، وضعیت دستگاه، مسیر حرکت، وزن بار و نحوه مهار آن را بررسی کند. هیچ برنامه تولید یا محدودیت زمانی نباید باعث حذف کنترل های اولیه شود.

• پلاک ظرفیت و جدول بار را پیش از کار بررسی کنید.
• وزن واقعی بار و تجهیزات اتصال را مشخص کنید.
• از ظرفیت مجاز دستگاه تجاوز نکنید.
• ظرفیت هر موقعیت بازو را جداگانه کنترل کنید.
• جرثقیل را روی سطح صاف و مقاوم قرار دهید.
• مسیر حرکت را از مانع، روغن و ضایعات پاک کنید.
• پیش از بلند کردن، چرخ ها و پایه ها را بررسی کنید.
• پین های بازو و شاسی را کامل قفل کنید.
• قلاب، ضامن، زنجیر و اسلینگ را بازرسی کنید.
• از تجهیزات اتصال دارای ظرفیت مشخص استفاده کنید.
• مرکز ثقل بار را پیش از بلند کردن شناسایی کنید.
• بار را ابتدا چند سانتی متر برای آزمایش بالا ببرید.
• اجازه ندهید افراد زیر بار معلق قرار گیرند.
• دست و پا را از زیر بار و چرخ ها دور نگه دارید.
• از نوک قلاب برای تحمل بار استفاده نکنید.
• بار را به صورت جانبی نکشید.
• از تاب دادن بار برای افزایش دسترسی خودداری کنید.
• شیر تخلیه جک را به آرامی باز کنید.
• بار معلق را بدون مراقبت رها نکنید.
• هنگام حرکت، بار را نزدیک زمین نگه دارید.
• جرثقیل را با سرعت کم و بدون توقف ناگهانی حرکت دهید.
• از حرکت روی شیب و سطح ناهموار خودداری کنید.
• دستگاه را از سمت شاسی هدایت کنید.
• از جوشکاری یا سوراخکاری بازو بدون تایید مهندسی خودداری کنید.
• نشتی روغن را پیش از ادامه کار برطرف کنید.
• قطعات آسیب دیده را با نمونه استاندارد جایگزین کنید.
• تعمیرات را زیر بار معلق انجام ندهید.
• از قرار دادن وزنه اضافی روی شاسی خودداری کنید.
• بازرسی و سرویس دوره ای را ثبت کنید.
• اپراتور را برای باربرداری و علامت دهی آموزش دهید.

جرثقیل کارگاهی تجهیزی تخصصی برای بلند کردن و جابجایی محدود قطعات در تعمیرگاه ها، خطوط مونتاژ و واحدهای صنعتی است. انتخاب میان جرثقیل کارگاهی دستی، هیدرولیکی، جرثقیل کارگاهی برقی، ثابت، تاشو یا جرثقیل کارگاهی متحرک باید بر اساس وزن بار، شعاع دسترسی، ارتفاع مورد نیاز، شرایط کف و تعداد دفعات استفاده انجام شود. مهم ترین اصل در بهره برداری این است که ظرفیت دستگاه با بیرون آمدن بازو کاهش می یابد و عدد نامی نباید بدون توجه به جدول بار مبنای عملیات قرار گیرد. بررسی شاسی، جک، قلاب، زنجیر، چرخ ها و پین ها پیش از شروع کار، مهار صحیح مرکز ثقل و جلوگیری از حضور افراد زیر بار، احتمال شکست سازه و واژگونی را به میزان قابل توجهی کاهش می دهد.
