صفر تا صد مراحل ساخت درب فرفورژه

ساخت درب فرفورژه فرایندی تخصصی است که از برداشت دقیق ابعاد آغاز می شود و با طراحی مهندسی، انتخاب مقاطع فولادی، فرم دهی قطعات، جوشکاری، اجرای پوشش محافظ و کنترل کیفیت ادامه پیدا می کند. در این فرایند، ظاهر درب باید هم زمان با مقاومت سازه ای، وزن مناسب، عملکرد صحیح یراق آلات و شرایط محیطی محل نصب بررسی شود. همچنین نوسان قیمت آهن می تواند هزینه تامین پروفیل، ورق، تسمه و قطعات تزئینی را تغییر دهد. اگر می خواهید با اصول فنی و مراحل ساخت درب فرفورژه آشنا شوید، ادامه این مقاله را بخوانید.

مراحل ساخت درب فرفورژه

مراحل ساخت درب فرفورژه باید بر اساس نقشه مشخص و ترتیب اجرایی صحیح انجام شوند. برخلاف یک ساخت درب آهنی ساده، در مدل های فرفورژه علاوه بر استحکام قاب، نظم نقش ها، کیفیت فرم دهی و هماهنگی قطعات تزئینی نیز اهمیت دارد. حذف یا اجرای نادرست هر مرحله می تواند باعث تاب برداشتن لنگه، افتادگی درب، ترک خوردن جوش، خرابی رنگ یا عملکرد نامناسب لولاها شود. در ادامه، آموزش ساخت درب فرفورژه از اندازه گیری تا آماده سازی نهایی بررسی می شود.

اندازه گیری درب فرفورژه

اندازه گیری باید پس از بررسی وضعیت دیوار، ستون، کف تمام شده و محل قرارگیری چارچوب انجام شود. عرض و ارتفاع بازشو در چند نقطه اندازه گیری می شود تا اختلاف ناشی از ناشاقولی یا ناترازی مشخص شود. علاوه بر ابعاد کلی، جهت بازشو، تعداد لنگه ها، محل لولا، فضای حرکت درب، ارتفاع آستانه و فاصله لازم برای نصب نیز باید ثبت شوند.

وزن تقریبی لنگه و ظرفیت تحمل ستون ها از همین مرحله ارزیابی می شود. برای نمونه، استفاده از پروفیل سنگین بدون بررسی تکیه گاه می تواند فشار نامناسبی به دیوار یا لولا وارد کند. از طرف دیگر، انتخاب مقطع بسیار سبک احتمال تغییر شکل قاب را افزایش می دهد. بنابراین بررسی قیمت پروفیل نباید تنها معیار انتخاب باشد و ضخامت، ابعاد و کیفیت مقطع نیز باید با شرایط پروژه هماهنگ شوند.

طراحی درب فرفورژه

طراحی درب فرفورژه شامل تعیین ابعاد قاب، تقسیم بندی لنگه ها، آرایش قطعات تزئینی، محل قفل و لولا و نحوه انتقال بار است. ابتدا یک طرح اولیه یا Concept Design تهیه می شود و سپس جزئیات اجرایی با ابعاد واقعی مشخص می شوند. در طرح های متقارن، محور مرکزی و فاصله قطعات باید دقیق باشد؛ زیرا حتی اختلاف جزئی در چیدمان نقوش، پس از مونتاژ به راحتی دیده می شود.

در ساخت درب ویلایی فرفورژه باید تناسب طرح با نمای ساختمان، میزان دید به داخل، سطح امنیت مورد نیاز و امکان عبور خودرو یا عابر در نظر گرفته شود. طرح های بسیار متراکم وزن و سطح رنگ آمیزی را افزایش می دهند، در حالی که طرح های بیش از حد باز ممکن است حریم خصوصی کافی ایجاد نکنند. طراحی مناسب میان زیبایی، ایمنی و قابلیت ساخت تعادل برقرار می کند.

انتخاب و آماده سازی آهن

جنس و ابعاد آهن بر استحکام، وزن، دوام و هزینه نهایی اثر مستقیم دارند. برای قاب اصلی معمولا از پروفیل فولادی با ضخامت متناسب با ابعاد لنگه استفاده می شود. تسمه، میلگرد، چهارپهلو، ورق و قطعات ریخته گری یا فورج شده نیز با توجه به طرح انتخاب می شوند. سطح مقاطع باید فاقد پوسیدگی عمیق، ترک، خمیدگی غیرمجاز و پوسته های سست نورد باشد.

پیش از برش، شاخه های آهن روی سطح صاف قرار می گیرند و راستای آنها کنترل می شود. آلودگی روغنی، رطوبت و زنگ سست نیز باید برطرف شوند. اگر قطعات دارای ضخامت یا کیفیت متفاوت باشند، رفتار آنها هنگام حرارت دهی و جوشکاری یکسان نخواهد بود و احتمال اعوجاج یا ضعف اتصال افزایش پیدا می کند.

برشکاری قطعات

برشکاری بر اساس نقشه برش یا Cutting Plan انجام می شود تا میزان پرت آهن کاهش یابد. برای برش مستقیم پروفیل، تسمه و چهارپهلو می توان از اره نواری، اره دیسکی یا دستگاه پروفیل بر استفاده کرد. برش های منحنی و قطعات ورقی نیز با گیوتین، پلاسما، لیزر یا ابزارهای متناسب با ضخامت فلز انجام می شوند.

زاویه برش باید با نوع اتصال هماهنگ باشد. در گوشه های فارسی بر، کوچک ترین خطا باعث باز ماندن درز و دشوار شدن تنظیم قاب می شود. پس از برش، پلیسه ها حذف و لبه ها برای جوشکاری آماده می شوند. شماره گذاری قطعات نیز از جابه جایی آنها هنگام مونتاژ جلوگیری می کند.

شکل دهی و فرم دهی قطعات فرفورژه

در این مرحله، تسمه، میلگرد یا چهارپهلو به فرم های مارپیچ، قوس، حلزونی، برگ، گل یا اشکال هندسی تبدیل می شوند. فرم دهی می تواند به روش سرد یا گرم انجام شود. در Cold Forming قطعه با فشار دستگاه خم کن، رول یا قالب شکل می گیرد؛ اما در Hot Forging آهن تا دمای مناسب گرم می شود و سپس با چکش، سندان و قالب تغییر شکل می دهد.

گرمایش باید یکنواخت و کنترل شده باشد. دمای بیش از حد موجب پوسته شدن سطح و افت کیفیت قطعه می شود و دمای پایین نیز احتمال ایجاد ترک را بالا می برد. برای تکرار قطعات مشابه، استفاده از شابلون ضروری است. همه اجزا باید پیش از مونتاژ روی شابلون کنترل شوند تا انحنا، طول و زاویه آنها با طرح مطابقت داشته باشد.

ساخت قاب و چارچوب درب

قاب اصلی وظیفه تحمل وزن قطعات تزئینی و انتقال نیرو به لولاها را بر عهده دارد. پروفیل های برش خورده روی میز مونتاژ صاف قرار می گیرند و با گونیا، متر و ابزارهای مهار تنظیم می شوند. ابتدا گوشه ها خال جوش می شوند و سپس قطرهای قاب اندازه گیری می شوند. برابر بودن دو قطر نشان می دهد که قاب از حالت گونیا خارج نشده است.

در درب های عریض یا سنگین، استفاده از اعضای تقویتی افقی و عمودی مانع پیچش لنگه می شود. محل این اعضا باید به شکلی انتخاب شود که با نقوش تزئینی تداخل نداشته باشد. چارچوب ثابت نیز باید ظرفیت تحمل وزن درب و نیروهای ناشی از باز و بسته شدن مداوم را داشته باشد.

مونتاژ و جوشکاری قطعات

پس از کنترل قاب، اجزای فرفورژه مطابق نقشه داخل آن چیده می شوند. مونتاژ از محورهای اصلی و قطعات بزرگ آغاز می شود و سپس عناصر کوچک تر در جای خود قرار می گیرند. فاصله ها با شابلون کنترل و قطعات ابتدا به صورت خال جوش تثبیت می شوند. این روش امکان اصلاح چیدمان را پیش از اجرای جوش نهایی فراهم می کند.

جوشکاری باید به صورت متقارن و مرحله ای انجام شود تا تمرکز حرارت باعث تابیدگی قاب نشود. شدت جریان، نوع الکترود یا سیم جوش و طول جوش بر اساس ضخامت قطعات انتخاب می شوند. جوش کافی باید نفوذ مناسب ایجاد کند، اما برجستگی بی دلیل یا حرارت اضافی نداشته باشد. پس از سرد شدن، راستای لنگه و ابعاد آن دوباره کنترل می شوند.

پرداخت و تمیزکاری سطح

پس از جوشکاری، گل جوش، پاشش های فلزی، پلیسه و برجستگی های اضافی برداشته می شوند. سنگ زنی باید بدون کاهش بیش از حد ضخامت اتصال انجام شود؛ زیرا صاف کردن افراطی جوش می تواند سطح موثر آن را کم کند. گوشه های تیز نیز اصلاح می شوند تا هنگام جابه جایی، رنگ آمیزی و استفاده از درب خطر ایجاد نکنند.

سطح درب سپس با برس سیمی، سنباده، ابزار مکانیکی یا سندبلاست تمیز می شود. انتخاب روش آماده سازی به میزان زنگ زدگی و نوع پوشش نهایی بستگی دارد. هرچه سطح تمیزتر و زبری آن یکنواخت تر باشد، چسبندگی آستر و رنگ بهتر خواهد بود.

رنگ آمیزی و پوشش ضد زنگ

پیش از رنگ آمیزی، سطح باید کاملا خشک و عاری از گرد و غبار، چربی و زنگ سست باشد. ابتدا یک لایه آستر ضد خوردگی مانند Zinc Rich Primer یا پرایمر اپوکسی اجرا می شود. تمام درزها، گوشه ها، پشت تزئینات و نقاط جوش باید پوشش کافی دریافت کنند؛ زیرا خوردگی معمولا از بخش های دور از دسترس آغاز می شود.

پس از خشک شدن آستر، رنگ میانی و لایه نهایی با قلم، پیستوله یا روش رنگ پودری الکترواستاتیک اجرا می شوند. انتخاب سیستم رنگ به میزان رطوبت، تابش خورشید، آلودگی هوا و محل نصب بستگی دارد. رعایت ضخامت پوشش و زمان خشک شدن بین لایه ها، دوام رنگ را بیشتر می کند.

نصب یراق آلات و متعلقات

لولا، قفل، دستگیره، چشمی، آرام بند، جک پارکینگی و سایر متعلقات بر اساس وزن و نوع کاربری درب انتخاب می شوند. محور لولاها باید در یک امتداد قرار گیرد تا لنگه بدون گیر و فشار اضافی حرکت کند. برای درب های سنگین، تعداد و ظرفیت لولاها با محاسبه وزن و توزیع بار تعیین می شود.

صفحات تقویتی محل لولا و قفل باید پیش از بسته شدن کامل قاب نصب شوند. در مدل های مجهز به جک برقی، محل براکت و زاویه حرکت بازو نیز مطابق مشخصات سازنده تعیین می شود. نصب اشتباه یراق آلات می تواند حتی یک درب سالم را با افتادگی، صدای اضافی یا بسته نشدن کامل مواجه کند.

کنترل کیفیت و آماده سازی برای نصب

کنترل نهایی شامل بررسی ابعاد، گونیا بودن قاب، صاف بودن لنگه، استحکام جوش ها، کیفیت پوشش و عملکرد یراق آلات است. درب باید روی سطح تراز یا پایه آزمایشی قرار گیرد و چند بار باز و بسته شود. فاصله میان لنگه ها، محل درگیری قفل و حرکت روان لولاها نیز کنترل می شوند.

سطوح رنگ شده نباید دارای شره، حباب، ترک، بخش بدون پوشش یا اختلاف رنگ محسوس باشند. نقاط آسیب دیده هنگام مونتاژ باید ترمیم شوند. در پایان، گوشه های حساس برای حمل محافظت و اجزای جداشدنی بسته بندی می شوند تا درب بدون ضربه و خراش به محل پروژه برسد.

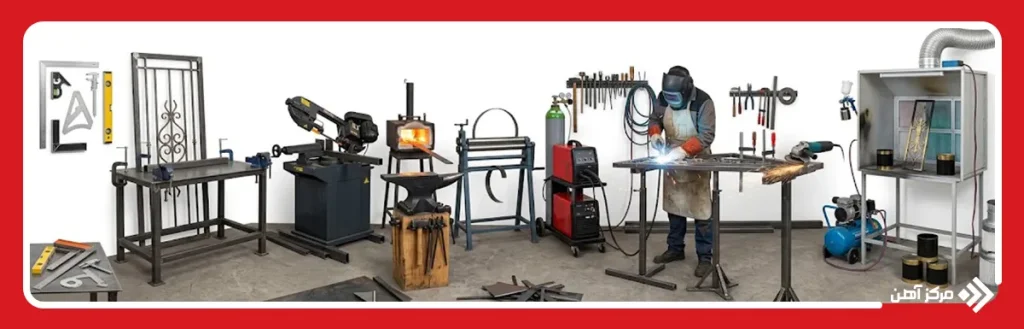

تجهیزات مورد نیاز برای ساخت درب فرفورژه

تجهیزات کارگاه باید متناسب با ابعاد درب، ضخامت مقاطع و روش تولید انتخاب شوند. ابزار دقیق و سالم علاوه بر افزایش سرعت، خطاهای مونتاژ و خطرات کارگاهی را کاهش می دهد.

• تجهیزات اندازه گیری: متر فلزی، گونیا، تراز، کولیس و شابلون برای کنترل ابعاد، قطرها، ضخامت و زاویه قطعات استفاده می شوند.
• میز مونتاژ: سطح صاف و مقاومی است که قاب و اجزای تزئینی روی آن چیده و مهار می شوند.
• دستگاه برش: پروفیل بر، اره نواری، گیوتین، پلاسما یا لیزر با توجه به نوع و ضخامت قطعه انتخاب می شوند.
• کوره یا مشعل آهنگری: حرارت لازم برای فرم دهی گرم قطعات را تامین می کند و باید امکان کنترل دما را داشته باشد.
• سندان و چکش: برای کوبش، پهن کردن، پیچاندن و اصلاح فرم قطعات گرم مورد استفاده قرار می گیرند.
• دستگاه خم کن و رول: قوس ها و انحناهای تکرارپذیر را با شعاع مشخص تولید می کند.
• دستگاه جوش: دستگاه های الکترود دستی، MIG/MAG یا TIG بر اساس جنس قطعه، ضخامت و کیفیت مورد انتظار به کار می روند.
• گیره و ابزار مهار: قطعات را هنگام برش، تنظیم و جوشکاری ثابت نگه می دارند و از جابه جایی آنها جلوگیری می کنند.
• فرز و ابزار پرداخت: برای حذف پلیسه، تمیز کردن جوش و آماده سازی سطح پیش از رنگ استفاده می شوند.
• تجهیزات رنگ آمیزی: کمپرسور، پیستوله، کابین رنگ یا تجهیزات رنگ پودری پوشش یکنواخت تری ایجاد می کنند.
• تجهیزات ایمنی: ماسک جوشکاری، دستکش نسوز، کفش ایمنی، محافظ گوش، عینک و تهویه مناسب برای کاهش خطرات ضروری هستند.

نکات مهم در ساخت درب فرفورژه

کیفیت ساخت درب فرفورژه تنها به زیبایی نقوش وابسته نیست. هماهنگی طراحی، محاسبات وزنی، کیفیت اتصال و محافظت در برابر خوردگی، عملکرد بلندمدت درب را تعیین می کند.

• تناسب وزن با تکیه گاه: وزن لنگه باید با ظرفیت لولا، چارچوب، ستون و محل نصب هماهنگ باشد.
• انتخاب ضخامت واقعی: مقطع باید در برابر خمش و پیچش مقاوم باشد و ضخامت آن فقط بر اساس ظاهر انتخاب نشود.
• رعایت فاصله قطعات: فاصله میان عناصر تزئینی باید امنیت، دید و امکان رنگ آمیزی کامل را تامین کند.
• کنترل تقارن: نقوش مشابه باید با شابلون ساخته شوند تا اختلاف فرم در نمای نهایی دیده نشود.
• کاهش تنش حرارتی: توالی جوشکاری باید متقارن باشد و بین پاس ها زمان کافی برای کاهش دما در نظر گرفته شود.
• تقویت محل لولا: بیشترین تنش در محل اتصال لولا به لنگه و چارچوب ایجاد می شود؛ بنابراین این نقاط به ورق تقویتی نیاز دارند.
• جلوگیری از تجمع آب: سوراخ های تخلیه و درپوش مناسب پروفیل مانع باقی ماندن آب در مقاطع توخالی می شوند.
• پوشش کامل درزها: نقاط پنهان، پشت گل ها و محل تماس قطعات باید پیش از مونتاژ نهایی یا با تجهیزات مناسب پوشش داده شوند.
• پیش بینی یراق آلات: محل قفل، جک و دستگیره باید از مرحله طراحی مشخص شود تا برش یا جوشکاری بعد از رنگ ضرورت پیدا نکند.
• کنترل شرایط نصب: شاقول بودن ستون ها، تراز کف و فضای گردش لنگه پیش از انتقال درب به پروژه بررسی شود.
• قابلیت تعمیر: قطعاتی که احتمال استهلاک دارند باید به گونه ای نصب شوند که تعویض آنها بدون تخریب قاب امکان پذیر باشد.
• نگهداری مستندات: ثبت ابعاد، نوع رنگ، مشخصات یراق و وزن تقریبی، تعمیرات و سفارش قطعات جایگزین را آسان می کند.

ساخت درب فرفورژه با اندازه گیری دقیق و طراحی اجرایی آغاز می شود و پس از انتخاب آهن، برشکاری، فرم دهی، ساخت قاب، مونتاژ، جوشکاری و پرداخت به مرحله پوشش ضد زنگ و نصب یراق آلات می رسد. کیفیت نهایی زمانی مطلوب خواهد بود که وزن لنگه با ظرفیت چارچوب و لولا هماهنگ باشد، جوش ها نفوذ کافی داشته باشند، قاب در اثر حرارت تاب برندارد و تمام سطوح در برابر خوردگی محافظت شوند. در ساخت درب ویلایی فرفورژه، زیبایی نقش ها باید در کنار امنیت، حرکت روان و امکان نگهداری بررسی شود. اجرای منظم این اصول، عمر مفید درب را افزایش می دهد و هزینه تعمیرات آینده را کاهش می دهد.
