تفاوت تنش تسلیم و تنش نهایی فولاد چیست؟

فولاد یکی از مهم ترین مصالح مورد استفاده در ساخت سازه ها، تجهیزات صنعتی و قطعات مهندسی است و شناخت خواص مکانیکی آن نقش مهمی در انتخاب و طراحی صحیح دارد. دو پارامتر مهم در ارزیابی عملکرد فولاد، تنش تسلیم و تنش نهایی هستند که معمولاً با نمادهای Fy و Fu نمایش داده می شوند. تنش تسلیم، محدوده ای را مشخص می کند که در آن تغییر شکل دائمی فولاد آغاز می شود، در حالی که تنش نهایی بیشترین تنشی است که نمونه فولادی در آزمایش کشش تحمل می کند. به همین دلیل، بررسی تفاوت این دو پارامتر برای مهندسان و فعالان حوزه فولاد اهمیت زیادی دارد. همچنین هنگام بررسی مشخصات فنی و خرید محصولات فولادی، عواملی مانند خواص مکانیکی، استاندارد تولید و قیمت آهن باید در کنار یکدیگر بررسی شوند.

درک تفاوت تنش تسلیم و تنش نهایی فولاد به شناخت بهتر رفتار فولاد در برابر نیروهای کششی کمک می کند. این دو پارامتر اگرچه هر دو با مقاومت فولاد ارتباط دارند، اما در نقاط متفاوتی از رفتار مکانیکی ماده تعریف می شوند. Fy بیشتر برای تعیین زمان آغاز تغییر شکل پلاستیک مورد استفاده قرار می گیرد و Fu حداکثر ظرفیت تحمل تنش در آزمایش کشش را نشان می دهد. مقدار این پارامترها به عواملی مانند گرید فولاد، ترکیب شیمیایی، روش تولید و عملیات حرارتی وابسته است؛ بنابراین نمی توان مقدار ثابتی را برای تمام انواع فولاد در نظر گرفت.

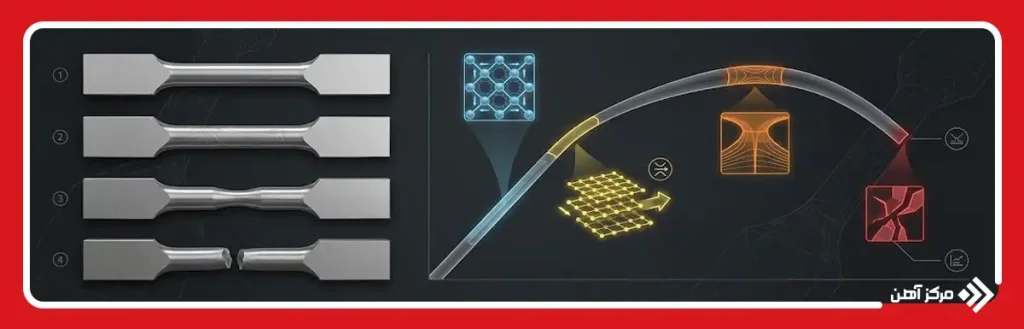

تفاوت تنش تسلیم Fy و تنش نهایی Fu فولاد

تنش تسلیم Fy و تنش نهایی Fu دو مشخصه مهم در بررسی رفتار فولاد هستند. تنش تسلیم به نقطه ای اشاره دارد که فولاد از رفتار عمدتاً الاستیک خارج شده و تغییر شکل پلاستیک آن آغاز می شود. پیش از رسیدن به این محدوده، با حذف بار، نمونه می تواند تا حد زیادی به شکل اولیه خود بازگردد؛ اما پس از عبور از تنش تسلیم، بخشی از تغییر شکل دائمی خواهد بود. به همین دلیل، تنش تسلیم فولاد در طراحی اعضای سازه ای و بررسی ظرفیت باربری آن ها اهمیت زیادی دارد. در مقابل، Fu بیشترین تنش مهندسی ثبت شده در آزمایش کشش است و ظرفیت نهایی فولاد در برابر نیروی کششی را مشخص می کند.

تفاوت اصلی Fy و Fu در جایگاه آن ها روی منحنی تنش-کرنش و مفهوم مهندسی هر کدام است. فولاد پس از رسیدن به تنش تسلیم معمولاً همچنان می تواند بار بیشتری را تحمل کند و در اثر تغییر شکل پلاستیک، ظرفیت آن تا رسیدن به تنش نهایی افزایش پیدا می کند. بنابراین در اغلب فولادهای ساختمانی، مقدار Fu از Fy بیشتر است. برای مثال، اگر فولادی دارای تنش تسلیم ۳۵۰ مگاپاسکال باشد، تنش نهایی آن می تواند مقدار بالاتری داشته باشد. البته مقدار دقیق این دو مشخصه باید بر اساس گرید و استاندارد مربوط به فولاد تعیین شود.

تفاوت تنش تسلیم و تنش نهایی در رفتار فولاد

برای درک بهتر تفاوت این دو پارامتر، می توان رفتار فولاد را در یک آزمایش کشش بررسی کرد. در ابتدای آزمایش، با افزایش نیروی کششی، طول نمونه افزایش پیدا می کند و رابطه میان تنش و کرنش تقریباً خطی است. در این محدوده، فولاد رفتار الاستیک دارد و با حذف نیرو، تغییر شکل ایجادشده تا حد زیادی از بین می رود. با افزایش بار، نمونه به محدوده تسلیم نزدیک می شود. در این مرحله، تغییر شکل پلاستیک آغاز شده و پس از برداشتن نیرو، تغییر شکل دائمی در نمونه باقی می ماند. در این بخش، استحکام کششی فولاد هنوز به مقدار نهایی خود نرسیده است.

پس از عبور از محدوده تسلیم، فولاد می تواند با وجود افزایش کرنش، تنش بیشتری را تحمل کند. این افزایش مقاومت تا رسیدن به بیشترین مقدار تنش ادامه پیدا می کند که همان تنش نهایی یا Fu است. پس از رسیدن به این نقطه، معمولاً پدیده گردن افتادگی در نمونه شکل می گیرد و سطح مقطع موضعی آن کاهش پیدا می کند. در ادامه، ظرفیت تحمل بار نمونه کاهش یافته و در نهایت شکست اتفاق می افتد. بنابراین Fy نشان دهنده شروع تسلیم و Fu نشان دهنده بیشترین مقاومت ثبت شده پیش از مرحله شکست است.

در این میان، شکل و ویژگی های منحنی تنش-کرنش برای شناخت رفتار فولاد اهمیت زیادی دارد. بررسی نمودار تنش و کرنش فولاد به مهندسان کمک می کند محدوده الاستیک، نقطه تسلیم، ناحیه پلاستیک، تنش نهایی و مرحله شکست را از یکدیگر تشخیص دهند. این نمودار همچنین اطلاعات مناسبی درباره شکل پذیری و نحوه پاسخ فولاد به افزایش بار ارائه می کند. البته شکل دقیق نمودار برای همه فولادها یکسان نیست و گرید و ویژگی های متالورژیکی می توانند بر رفتار آن اثر بگذارند.

تنش تسلیم و تنش نهایی در نمودار تنش-کرنش فولاد

نمودار تنش-کرنش یکی از مهم ترین ابزارها برای تحلیل رفتار مکانیکی فولاد است. در این نمودار، محور افقی معمولاً کرنش و محور عمودی تنش را نشان می دهد. بخش ابتدایی منحنی که تقریباً خطی است، محدوده رفتار الاستیک فولاد را نشان می دهد. پس از این محدوده، ماده وارد مرحله تسلیم شده و تغییر شکل پلاستیک آغاز می شود. در بررسی محصولات مختلف، توجه به مشخصاتی مانند تنش تسلیم یا Fy میلگرد نیز اهمیت دارد؛ زیرا میلگردهای مورد استفاده در سازه های بتن مسلح باید از نظر تنش تسلیم، مقاومت کششی و شکل پذیری الزامات استاندارد مربوطه را تأمین کنند.

با ادامه آزمایش، فولاد می تواند به دلیل رفتار سخت شوندگی کرنشی، تنش بیشتری را تحمل کند. در نهایت منحنی به بالاترین نقطه خود می رسد که تنش نهایی Fu نام دارد. پس از این نقطه، گردن افتادگی موضعی آغاز شده و سطح مقطع نمونه کاهش می یابد. در نمودار تنش-کرنش مهندسی، تنش ثبت شده پس از رسیدن به Fu معمولاً کاهش پیدا می کند تا شکست رخ دهد. به همین دلیل، موقعیت Fy و Fu روی نمودار به ترتیب بیانگر آغاز تسلیم و حداکثر مقاومت کششی نمونه هستند.

یکی دیگر از مشخصه های مهم در بخش ابتدایی نمودار، شیب ناحیه الاستیک است. این شیب با مدول الاستیسیته یا مدول یانگ ارتباط دارد و نشان دهنده میزان سختی الاستیک ماده در برابر تغییر شکل است. مدول یانگ با تنش تسلیم و تنش نهایی تفاوت مفهومی دارد و نباید این پارامترها با یکدیگر یکسان در نظر گرفته شوند. در واقع، مدول یانگ میزان مقاومت ماده در برابر تغییر شکل الاستیک را توصیف می کند، در حالی که Fy و Fu به نقاط مشخصی از ظرفیت مکانیکی فولاد مربوط هستند.

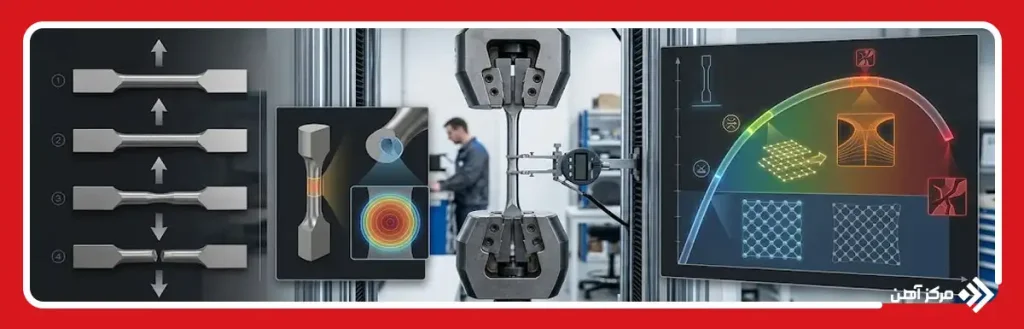

تنش تسلیم و تنش نهایی فولاد چگونه محاسبه می شوند؟

برای محاسبه تنش در آزمایش کشش، نیروی واردشده به نمونه بر سطح مقطع اولیه آن تقسیم می شود. رابطه کلی تنش به صورت زیر است:

σ = F / A₀

در این رابطه، σ تنش، F نیروی اعمال شده و A₀ سطح مقطع اولیه نمونه است. برای تعیین تنش تسلیم، نقطه ای از منحنی تنش-کرنش که آغاز تغییر شکل پلاستیک را نشان می دهد، مورد توجه قرار می گیرد. در برخی فولادها نقطه تسلیم به صورت مشخص روی نمودار قابل مشاهده است؛ اما در موادی که نقطه تسلیم واضحی ندارند، از روش های قراردادی مانند معیار آفست ۰٫۲ درصد برای تعیین تنش تسلیم استفاده می شود.

برای محاسبه تنش نهایی نیز بیشترین نیروی ثبت شده در آزمایش کشش بر سطح مقطع اولیه نمونه تقسیم می شود. بنابراین می توان رابطه آن را به شکل زیر بیان کرد:

Fu = Fmax / A₀

در این رابطه، Fmax بیشترین نیروی ثبت شده در آزمایش و A₀ سطح مقطع اولیه نمونه است. مقدار به دست آمده، مقاومت کششی نهایی یا Fu نامیده می شود. توجه به این نکته ضروری است که نتایج آزمایش می توانند تحت تأثیر استاندارد آزمایش، ابعاد نمونه و شرایط انجام تست قرار بگیرند؛ بنابراین برای مقایسه دقیق باید اطلاعات مربوط به یک استاندارد مشخص بررسی شود.

اهمیت تنش تسلیم و تنش نهایی در انتخاب فولاد

شناخت تنش تسلیم و تنش نهایی در انتخاب فولاد مناسب برای کاربردهای مختلف اهمیت زیادی دارد. در طراحی سازه های فولادی، مقدار Fy یکی از پارامترهای اصلی برای تعیین ظرفیت اعضا و بررسی رفتار آن ها در برابر بارگذاری است. مقاومت تسلیم فولاد نشان می دهد یک عضو تا چه میزان تنش می تواند تحمل کند، بدون آنکه وارد تغییر شکل پلاستیک و دائمی شود. به همین دلیل، مهندس طراح با توجه به تنش های ایجادشده در عضو، شرایط بارگذاری و ضوابط طراحی، فولادی با مشخصات مکانیکی مناسب انتخاب می کند. از طرف دیگر، Fu اطلاعاتی درباره حداکثر ظرفیت کششی فولاد ارائه می دهد و در بررسی مقاومت نهایی و شکل پذیری عضو اهمیت دارد.

انتخاب فولاد نباید تنها بر اساس یک پارامتر انجام شود. عواملی مانند گرید، ضخامت، ترکیب شیمیایی، شکل پذیری، جوش پذیری، شرایط محیطی و استاندارد تولید نیز باید در نظر گرفته شوند. همچنین تفاوت بین خواص فولادهای مختلف باعث می شود مقادیر Fy و Fu برای همه محصولات یکسان نباشد. در کاربردهای سازه ای، انتخاب محصولی که مشخصات مکانیکی آن با الزامات طراحی مطابقت دارد، می تواند در افزایش ایمنی و عملکرد مناسب سازه مؤثر باشد.

در نهایت، مقایسه تنش تسلیم و تنش نهایی فولاد به مهندس کمک می کند تصویر دقیق تری از رفتار ماده در برابر بارگذاری داشته باشد. Fy نشان می دهد فولاد از چه محدوده ای وارد تغییر شکل پلاستیک می شود و Fu حداکثر تنشی را مشخص می کند که نمونه در آزمایش کشش تحمل کرده است. بنابراین هر دو پارامتر باید در کنار سایر مشخصات مکانیکی و الزامات استاندارد مورد بررسی قرار گیرند.
