لوله کشی آبیاری قطره ای چگونه طراحی و اجرا می شود؟
دسترسی سریع به محتوای این مطلب
لوله کشی آبیاری قطره ای یکی از دقیق ترین روش های تامین آب مورد نیاز گیاهان است که با هدف کاهش مصرف آب، افزایش راندمان آبیاری و توزیع یکنواخت رطوبت در محدوده ریشه اجرا می شود. در این سیستم، آب به وسیله شبکه ای از لوله ها، قطره چکان ها و تجهیزات کنترلی به صورت مستقیم به محل رشد گیاه منتقل می شود و برخلاف روش های سنتی، میزان هدررفت ناشی از تبخیر و رواناب کاهش پیدا می کند. طراحی اصولی این سیستم نیازمند بررسی عواملی مانند نوع گیاه، وسعت زمین، فشار آب، دبی مورد نیاز و شرایط خاک است. همچنین در زمان خرید تجهیزات، بررسی عواملی مانند قیمت آهن کیلویی برای بخش های فلزی مورد استفاده در سازه های نگهدارنده یا تجهیزات جانبی می تواند در مدیریت هزینه پروژه موثر باشد. در ادامه این مقاله، تمام مراحل طراحی، انتخاب تجهیزات و نحوه اجرای لوله کشی آبیاری قطره ای را بررسی خواهیم کرد.

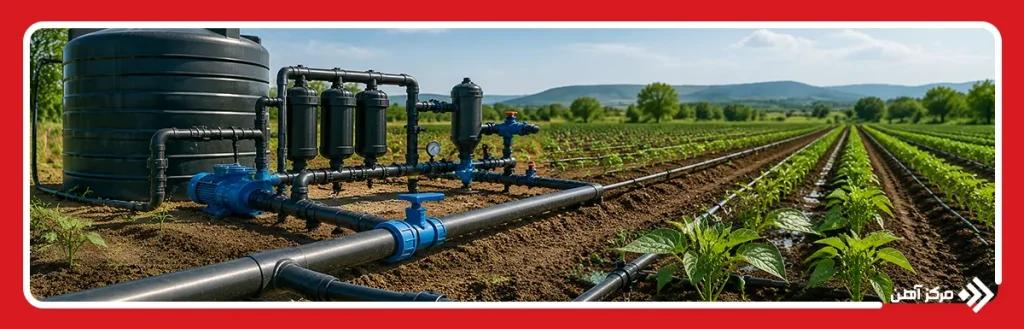

اجزای سیستم لوله کشی آبیاری قطره ای
سیستم لوله کشی آبیاری قطره ای از مجموعه ای از تجهیزات تشکیل شده است که هر کدام وظیفه مشخصی در انتقال، کنترل و توزیع آب دارند. هماهنگی میان این اجزا باعث می شود آب با فشار و دبی مناسب به تمام نقاط شبکه برسد و عملکرد سیستم در طولانی مدت حفظ شود. انتخاب صحیح تجهیزات علاوه بر افزایش عمر سیستم، باعث کاهش هزینه های تعمیر و نگهداری خواهد شد. قیمت لوله یکی از عوامل مهم در تعیین هزینه اولیه پروژه است، اما کیفیت و تناسب آن با شرایط زمین اهمیت بیشتری دارد. اجزای اصلی این سیستم شامل موارد زیر هستند:
- منبع تامین آب
منبع آب می تواند شامل چاه، مخزن ذخیره، رودخانه یا شبکه آب شهری باشد. ظرفیت و کیفیت این منبع باید متناسب با نیاز آبی گیاهان و وسعت زمین انتخاب شود. وجود املاح زیاد در آب ممکن است باعث گرفتگی قطره چکان ها شود، بنابراین بررسی کیفیت آب پیش از طراحی ضروری است.
- پمپ و تجهیزات افزایش فشار
در بسیاری از پروژه ها فشار طبیعی آب برای عملکرد مناسب قطره چکان ها کافی نیست. در این شرایط از پمپ استفاده می شود تا آب با فشار ثابت وارد شبکه شود. انتخاب ظرفیت پمپ باید بر اساس طول مسیر لوله ها، تعداد خروجی ها و میزان دبی مورد نیاز انجام شود.
- فیلتر تصفیه آب
فیلتر یکی از مهم ترین بخش های سیستم آبیاری قطره ای است که از ورود ذرات معلق و رسوبات به داخل لوله ها جلوگیری می کند. استفاده از فیلتر مناسب باعث افزایش عمر قطره چکان ها و جلوگیری از کاهش یکنواختی آبیاری خواهد شد.
- لوله اصلی انتقال آب
این لوله وظیفه انتقال آب از منبع یا پمپ به بخش های مختلف زمین را بر عهده دارد. معمولا برای این قسمت از لوله های پلی اتیلن با قطر بالاتر استفاده می شود تا توانایی عبور حجم بیشتری از آب را داشته باشند.
- لوله های فرعی و لوله قطره چکان دار
لوله های فرعی آب را از مسیر اصلی به ردیف های کشت منتقل می کنند. در انتهای این مسیرها معمولا لوله های دارای قطره چکان نصب می شوند که وظیفه رساندن آب به محدوده ریشه گیاه را دارند.
- قطره چکان ها
قطره چکان ها میزان خروج آب را کنترل می کنند و باعث می شوند هر گیاه مقدار مشخصی آب دریافت کند. انتخاب نوع قطره چکان به نوع محصول، فاصله کاشت و نیاز آبی گیاه بستگی دارد.
- اتصالات لوله کشی آبیاری قطره ای
اتصالات شامل زانو، سه راهی، رابط، شیر کنترل و بست های اتصال هستند که برای تغییر مسیر، تقسیم جریان و مدیریت بخش های مختلف شبکه استفاده می شوند. کیفیت این قطعات تاثیر زیادی بر جلوگیری از نشتی و افت فشار دارد.
- شیرآلات کنترلی
شیرها برای قطع و وصل جریان، تنظیم فشار و تقسیم بندی مناطق آبیاری مورد استفاده قرار می گیرند. در زمین های بزرگ معمولا شبکه به چند بخش تقسیم می شود تا کنترل دقیق تری روی میزان آبیاری وجود داشته باشد.
انواع لوله در سیستم آبیاری قطره ای
انتخاب نوع لوله یکی از مهم ترین مراحل طراحی سیستم آبیاری قطره ای است، زیرا لوله ها باید بتوانند فشار آب، شرایط محیطی و تغییرات دمایی را تحمل کنند. جنس، قطر، ضخامت و انعطاف پذیری لوله تاثیر مستقیمی بر عملکرد شبکه دارد. انواع لوله کشی آبیاری قطره ای بر اساس جنس و کاربرد به چند گروه اصلی تقسیم می شوند:
| نوع لوله | ویژگی | کاربرد |
|---|---|---|
| لوله پلی اتیلن | مقاوم، انعطاف پذیر، بادوام | لوله اصلی و فرعی |
| لوله قطره چکان دار | دارای قطره چکان، آبیاری یکنواخت | ردیف های کشت |
| لوله PVC | سخت، مقاوم در برابر فشار | خطوط انتقال اصلی |
| لوله دریپر نواری | سبک، کم هزینه، انعطاف پذیر | کشت های فصلی |
| لوله پلی اتیلن نرم | انعطاف بالا، نصب آسان | مسیرهای متغیر و محدود |
- لوله پلی اتیلن
لوله پلی اتیلن پرکاربردترین گزینه در سیستم های آبیاری قطره ای است. این لوله به دلیل مقاومت بالا در برابر ضربه، انعطاف پذیری مناسب و مقاومت در برابر رطوبت، برای شبکه های زیرزمینی و سطحی کاربرد گسترده ای دارد. لوله های پلی اتیلن در قطرهای مختلف تولید می شوند و انتخاب سایز آن ها باید بر اساس دبی عبوری انجام شود.
- لوله قطره چکان دار
این نوع لوله دارای قطره چکان های داخلی یا خارجی است که در فاصله های مشخص روی مسیر نصب شده اند. استفاده از این لوله ها باعث افزایش سرعت اجرای سیستم و توزیع یکنواخت تر آب در ردیف های کشت می شود.
- لوله PVC
لوله های PVC بیشتر در خطوط انتقال اصلی استفاده می شوند. این لوله ها سختی بیشتری نسبت به پلی اتیلن دارند و برای مسیرهایی که نیاز به مقاومت مکانیکی بالاتر وجود دارد مناسب هستند.
- لوله های دریپر نواری
این لوله ها وزن کم و انعطاف پذیری بالایی دارند و بیشتر در کشت های فصلی مانند سبزیجات و محصولات زراعی استفاده می شوند. نصب آن ها سریع است اما معمولا عمر مفید کمتری نسبت به لوله های ضخیم تر دارند.
- لوله پلی اتیلن نرم
این نوع لوله برای بخش هایی از سیستم که نیاز به جابه جایی یا تغییر مسیر دارند استفاده می شود. انعطاف بالا باعث می شود در فضاهای محدود یا زمین های با شکل نامنظم کاربرد مناسبی داشته باشد.
طراحی لوله کشی آبیاری قطره ای
طراحی لوله کشی آبیاری قطره ای اولین مرحله برای ایجاد یک سیستم کارآمد است و باید قبل از خرید تجهیزات انجام شود. در این مرحله اطلاعاتی مانند مساحت زمین، نوع کشت، فاصله گیاهان، میزان مصرف آب، فشار منبع و شیب زمین بررسی می شود. هدف اصلی طراحی، ایجاد شبکه ای است که تمام نقاط زمین مقدار آب مورد نیاز خود را با کمترین افت فشار دریافت کنند.
در طراحی حرفه ای، قطر لوله ها بر اساس محاسبات هیدرولیکی مشخص می شود. اگر قطر لوله کمتر از مقدار مورد نیاز باشد، کاهش فشار در انتهای مسیر باعث آبیاری نامنظم خواهد شد و اگر قطر بیش از حد انتخاب شود، هزینه اجرای پروژه افزایش پیدا می کند. در این بخش بررسی قیمت لوله پلی اتیلن باید همراه با توجه به کیفیت، ضخامت و استاندارد تولید انجام شود.
یکی از اصول لوله کشی آبیاری قطره ای، تقسیم زمین به زون های آبیاری است. هر زون باید دارای تعداد مشخصی قطره چکان باشد تا فشار و دبی در تمام مسیر کنترل شود. در پروژه های بزرگ، استفاده از نرم افزارهای طراحی شبکه آبیاری کمک می کند تا قطر لوله ها، میزان فشار و محل نصب تجهیزات با دقت بیشتری تعیین شود.

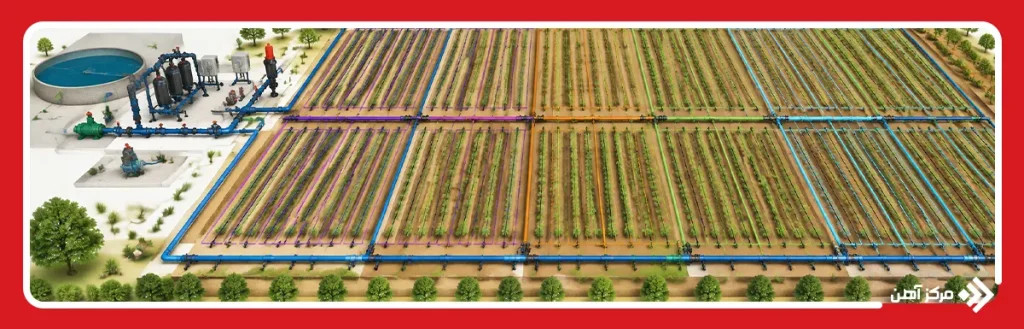

نقشه لوله کشی آبیاری قطره ای
نقشه لوله کشی آبیاری قطره ای یک طرح فنی برای مشخص کردن مسیر حرکت آب، محل قرارگیری لوله های اصلی و فرعی، تعداد زون های آبیاری و موقعیت تجهیزات کنترلی است. این نقشه پیش از اجرای پروژه تهیه می شود تا تمام جزئیات شبکه مشخص باشد و از اجرای اشتباه یا افزایش هزینه های اضافی جلوگیری شود. در یک نقشه استاندارد، مسیر انتقال آب از منبع تا آخرین نقطه مصرف، محل نصب شیرها، فیلترها، پمپ و قطره چکان ها مشخص می شود.
تهیه نقشه دقیق باعث می شود نحوه لوله کشی آبیاری قطره ای بر اساس اصول مهندسی انجام شود و میزان افت فشار در مسیر به حداقل برسد. در زمین های کشاورزی بزرگ معمولا مسیر لوله های اصلی در امتداد طول زمین طراحی شده و خطوط فرعی به صورت موازی در بخش های کشت قرار می گیرند. همچنین عواملی مانند شیب زمین، فاصله ردیف های کشت و میزان دسترسی به آب در طراحی لحاظ می شود. در برخی پروژه ها بررسی قیمت لوله تست آب برای بخش های آزمایشی شبکه یا کنترل کیفیت لوله های مورد استفاده اهمیت پیدا می کند.
نقشه اجرایی باید علاوه بر مسیر لوله ها، مشخصات فنی هر بخش را نیز شامل شود. اطلاعاتی مانند قطر لوله، محل نصب اتصالات، نوع شیرآلات و ظرفیت تجهیزات کنترل فشار در این نقشه درج می شود. داشتن یک نقشه کامل باعث می شود تعمیرات آینده نیز ساده تر انجام شود و در صورت توسعه زمین، امکان گسترش سیستم بدون تغییرات اساسی وجود داشته باشد.

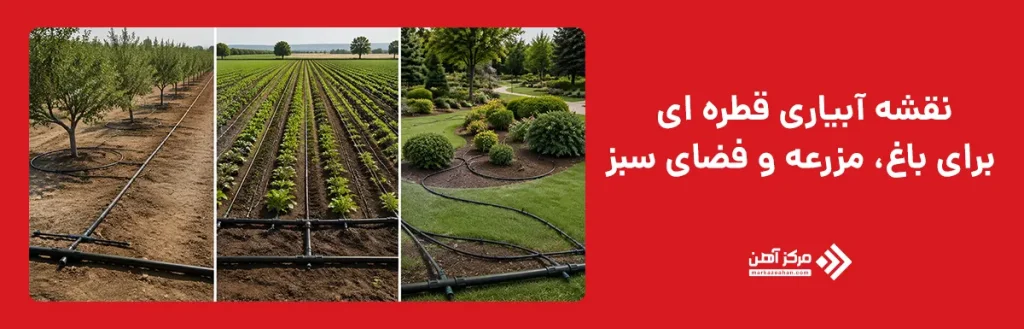

تفاوت نقشه آبیاری قطره ای برای باغ، مزرعه و فضای سبز
طراحی نقشه آبیاری قطره ای برای هر محیط با توجه به نوع گیاه، الگوی کاشت و شرایط بهره برداری متفاوت است. نمی توان یک الگوی ثابت را برای تمام پروژه ها استفاده کرد، زیرا نیاز آبی درختان، محصولات زراعی و گیاهان فضای سبز تفاوت زیادی با یکدیگر دارند. مهم ترین تفاوت های طراحی شامل موارد زیر است:
- نقشه آبیاری قطره ای باغ
در باغ ها معمولا تمرکز اصلی روی تامین آب محدوده ریشه درختان است. به دلیل فاصله زیاد میان گیاهان، لوله های فرعی معمولا در امتداد ردیف درختان قرار گرفته و برای هر درخت یک یا چند قطره چکان نصب می شود. نحوه لوله کشی آبیاری قطره ای درختان باید به گونه ای باشد که با رشد ریشه، امکان افزایش تعداد قطره چکان ها وجود داشته باشد.
- نقشه آبیاری قطره ای مزرعه
در مزارع، فاصله کاشت گیاهان کمتر است و معمولا خطوط آبیاری به صورت موازی در تمام سطح زمین اجرا می شوند. تعداد لوله های فرعی بیشتر بوده و طراحی باید به گونه ای باشد که تمام ردیف های کشت آب یکنواخت دریافت کنند.
- نقشه آبیاری قطره ای فضای سبز
در فضای سبز شهری یا محوطه های باغی، شکل زمین و تنوع گیاهان اهمیت زیادی دارد. مسیر لوله ها معمولا بر اساس محدوده چمن، درختچه ها و گل ها طراحی می شود و امکان کنترل جداگانه هر بخش برای مدیریت مصرف آب در نظر گرفته می شود.
| مورد مقایسه | آبیاری قطره ای باغ | آبیاری قطره ای مزرعه | آبیاری قطره ای فضای سبز |
|---|---|---|---|
| نوع گیاه | درختان میوه و درختان با ریشه گسترده | محصولات زراعی و گیاهان ردیفی | چمن، درختچه ها، گل ها و گیاهان تزئینی |
| الگوی طراحی نقشه | بر اساس فاصله درختان و محدوده ریشه | بر اساس ردیف های کشت و تراکم گیاهان | بر اساس شکل محوطه و تنوع پوشش گیاهی |
| نحوه قرارگیری لوله ها | لوله ها در امتداد ردیف درختان قرار می گیرند | خطوط لوله به صورت موازی در کل زمین اجرا می شوند | مسیر لوله ها مطابق فضای سبز و بخش های مختلف طراحی می شود |
| نوع قطره چکان | قطره چکان با دبی بالاتر برای هر درخت | قطره چکان با فاصله کمتر برای پوشش یکنواخت ردیف ها | قطره چکان متناسب با نیاز هر نوع گیاه |
| فاصله لوله ها | بیشتر و وابسته به فاصله درختان | کمتر و منظم بر اساس فاصله کشت | متغیر و وابسته به طراحی محوطه |
| تعداد خطوط آبیاری | معمولا کمتر ولی با مسیرهای طولانی تر | تعداد خطوط بیشتر برای پوشش کل زمین | متناسب با بخش های مختلف فضای سبز |
| طراحی محدوده آبیاری | تمرکز روی ناحیه ریشه هر درخت | پوشش کامل سطح زیر کشت | تامین آب بخش های جداگانه مانند چمن و باغچه |
| سیستم کنترل | معمولا کنترل هر ردیف یا بخش باغ | کنترل چندین زون آبیاری با توجه به وسعت زمین | کنترل جداگانه برای بخش های مختلف محوطه |
| نوع لوله مصرفی | لوله پلی اتیلن و لوله قطره چکان دار | لوله پلی اتیلن، دریپر نواری و لوله قطره چکان دار | لوله پلی اتیلن نرم و لوله های انعطاف پذیر |
| پیچیدگی طراحی | متوسط و وابسته به تعداد درختان | بالا به دلیل وسعت و تعداد خطوط | بالا به دلیل تنوع گیاهان و شکل نامنظم فضا |
| هدف اصلی | تامین آب مورد نیاز ریشه درختان | افزایش راندمان آبیاری و کاهش مصرف آب | حفظ زیبایی و سلامت پوشش گیاهی |
| نکته مهم طراحی | امکان افزایش قطره چکان با رشد درخت | کنترل افت فشار در مسیرهای طولانی | هماهنگی سیستم با معماری فضای سبز |

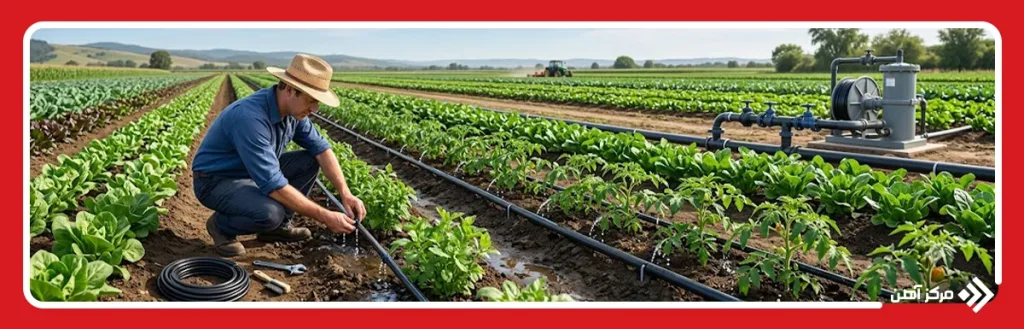

مراحل اجرای لوله کشی آبیاری قطره ای
اجرای لوله کشی آبیاری قطره ای باید پس از تکمیل طراحی و آماده شدن تجهیزات انجام شود. رعایت ترتیب مراحل اجرا باعث می شود سیستم عملکرد مناسبی داشته باشد و احتمال بروز نشتی، افت فشار یا گرفتگی کاهش پیدا کند. نحوه اجرای لوله کشی آبیاری قطره ای شامل مراحل زیر است:
- بررسی زمین و آماده سازی مسیر اجرا
در ابتدا محدوده زمین بررسی شده و مسیر عبور لوله های اصلی و فرعی مشخص می شود. موانع موجود مانند سنگ، ریشه های بزرگ یا ناهمواری های شدید باید پیش از نصب تجهیزات برطرف شوند.
- نصب منبع آب و تجهیزات پمپاژ
در این مرحله پمپ، مخزن ذخیره و تجهیزات کنترل فشار نصب می شوند. ظرفیت این تجهیزات باید با میزان مصرف آب شبکه هماهنگ باشد تا فشار مورد نیاز تمام بخش ها تامین شود.
- نصب فیلتر و تجهیزات کنترل جریان
فیلترها در مسیر ورودی آب قرار می گیرند تا ذرات معلق قبل از ورود به شبکه حذف شوند. شیرهای کنترل نیز برای مدیریت بخش های مختلف سیستم نصب می شوند.
- اجرای لوله اصلی انتقال آب
لوله اصلی از منبع آب تا محدوده های مختلف زمین نصب می شود. در این مرحله باید اتصالات به صورت دقیق اجرا شوند تا احتمال نشتی در مسیر کاهش پیدا کند.
- نصب لوله های فرعی
لوله های فرعی از مسیر اصلی منشعب شده و در امتداد ردیف های کشت قرار می گیرند. فاصله بین خطوط فرعی بر اساس نوع گیاه و طراحی اولیه تعیین می شود.
- نصب قطره چکان ها یا لوله های قطره چکان دار
پس از اجرای مسیر لوله ها، قطره چکان ها در محل های مشخص نصب می شوند. فاصله و دبی قطره چکان ها باید متناسب با نیاز آبی گیاه انتخاب شود.
- نصب اتصالات و شیرهای انتهایی
در انتهای خطوط آبیاری، شیرهای تخلیه یا تجهیزات شستشو نصب می شوند تا امکان خارج کردن رسوبات و تمیز کردن شبکه وجود داشته باشد.
- آزمایش و تنظیم سیستم
پس از پایان نصب، شبکه با فشار مشخص آزمایش می شود. در این مرحله میزان خروج آب از قطره چکان ها، وجود نشتی، عملکرد شیرها و یکنواختی آبیاری بررسی خواهد شد.
اشتباهات رایج در لوله کشی آبیاری قطره ای
پیش از اجرای سیستم باید از خطاهایی که می توانند باعث کاهش عملکرد شبکه شوند جلوگیری کرد. برخی از رایج ترین اشتباهات شامل موارد زیر هستند:
- انتخاب قطر نامناسب لوله ها
- حذف فیلتر یا استفاده از فیلتر بی کیفیت
- طراحی بدون توجه به افت فشار
- استفاده از اتصالات نامرغوب
- فاصله گذاری اشتباه قطره چکان ها
- بی توجهی به کیفیت آب مصرفی
- اجرای شبکه بدون نقشه فنی
- نصب نادرست شیرهای کنترل
- استفاده از لوله نامناسب برای شرایط محیطی
- انجام ندادن تست نهایی سیستم
روش نگهداری لوله های آبیاری قطره ای
نگهداری صحیح سیستم باعث افزایش عمر مفید تجهیزات و حفظ راندمان آبیاری می شود. مهم ترین اقدام در این زمینه، بررسی دوره ای مسیر لوله ها، کنترل نشتی ها و تمیز کردن تجهیزات فیلتراسیون است. فیلترها باید در بازه های زمانی مشخص شستشو شوند تا تجمع رسوبات باعث کاهش جریان آب نشود.
همچنین لازم است قطره چکان ها به صورت دوره ای بررسی شوند تا گرفتگی یا کاهش دبی آن ها شناسایی شود. در مناطق سردسیر، تخلیه آب باقی مانده در لوله ها قبل از یخ زدگی اهمیت زیادی دارد. رعایت نحوه صحیح لوله کشی آبیاری قطره ای در زمان اجرا نیز باعث کاهش مشکلات نگهداری در سال های بعد خواهد شد.
عوامل موثر بر هزینه لوله کشی آبیاری قطره ای
هزینه لوله کشی آبیاری قطره ای به عوامل مختلفی مانند وسعت پروژه، نوع تجهیزات، شرایط زمین و میزان پیچیدگی شبکه بستگی دارد. نمی توان برای تمام پروژه ها یک هزینه ثابت در نظر گرفت، زیرا نیازهای هر زمین با توجه به نوع کشت و شرایط اجرایی متفاوت است. مهم ترین عوامل تاثیرگذار بر هزینه شامل موارد زیر هستند:
- متراژ زمین و وسعت شبکه آبیاری
- نوع و کیفیت لوله های مورد استفاده
- قطر و ضخامت لوله های پلی اتیلن
- تعداد قطره چکان ها و فاصله نصب آن ها
- تعداد و نوع اتصالات لوله کشی آبیاری قطره ای
- هزینه خرید پمپ و تجهیزات کنترل فشار
- نوع سیستم فیلتراسیون مورد استفاده
- شرایط توپوگرافی و شیب زمین
- میزان عملیات خاکبرداری یا دفن لوله ها
- کیفیت و برند تجهیزات مصرفی
- هزینه نصب و اجرای سیستم
- اجرت لوله کشی آبیاری قطره ای
- دستمزد لوله کشی آبیاری قطره ای
- هزینه تعمیر یا اصلاح شبکه های قدیمی
در پروژه های بزرگ، هزینه طراحی و اجرای شبکه نیز بخش مهمی از بودجه را تشکیل می دهد. علاوه بر قیمت تجهیزات، باید هزینه های مربوط به نیروی متخصص، آزمایش سیستم و تنظیم نهایی فشار نیز در نظر گرفته شود. بنابراین هزینه لوله کشی آبیاری قطره ای تنها به قیمت خرید لوله و اتصالات محدود نمی شود و مجموعه ای از عوامل فنی و اجرایی روی آن تاثیر دارند.
سوالات متداول
معمولا از لوله پلی اتیلن، لوله قطره چکان دار، لوله اصلی انتقال آب و لوله های فرعی برای اجرای این سیستم استفاده می شود.
قطر لوله اصلی بر اساس دبی مورد نیاز، طول مسیر، تعداد خروجی ها و میزان افت فشار در شبکه تعیین می شود.
قطر لوله فرعی معمولا با توجه به تعداد قطره چکان ها، فاصله ردیف ها و حجم آب مورد نیاز گیاه انتخاب می شود.
این لوله ها با استفاده از اتصالاتی مانند رابط، زانو، سه راهی، بست، شیر کنترل و اتصالات فشاری به یکدیگر متصل می شوند.
لوله های فرعی معمولا روی سطح خاک نصب می شوند، اما در برخی پروژه ها برای کاهش آسیب و افزایش دوام به صورت زیرزمینی اجرا می شوند.
فاصله قطره چکان ها بر اساس نوع گیاه، بافت خاک، میزان نیاز آبی و الگوی کشت مشخص می شود.
فاصله خطوط لوله با توجه به فاصله کاشت گیاهان، عرض محدوده ریشه و میزان پخش رطوبت در خاک تعیین می شود.
زمان شستشوی خطوط به کیفیت آب بستگی دارد، اما معمولا در بازه های دوره ای برای جلوگیری از گرفتگی انجام می شود.
در زمین های شیب دار با تقسیم بندی مناسب شبکه، استفاده از شیرهای کنترل فشار و طراحی دقیق مسیر لوله ها اجرا انجام می شود.
کاهش فشار معمولا به دلیل گرفتگی فیلتر و قطره چکان، نشتی، انتخاب نامناسب قطر لوله یا طول زیاد مسیر آبیاری اتفاق می افتد.
