تقویت ستون بتنی با نبشی چگونه انجام می شود؟

تقویت ستون بتنی با نبشی یکی از روش های متداول مقاوم سازی اعضای فشاری سازه های بتنی است که با هدف افزایش ظرفیت باربری، بهبود عملکرد لرزه ای و جلوگیری از آسیب های ناشی از ضعف ستون ها اجرا می شود. ستون ها به عنوان اصلی ترین اعضای انتقال دهنده بار در ساختمان، در صورت کاهش مقاومت بتن، افزایش بارگذاری یا تغییر کاربری سازه ممکن است نیاز به تقویت داشته باشند. در این روش با استفاده از نبشی های فولادی و ایجاد یک سیستم مهار کننده در اطراف ستون، میزان مقاومت آن در برابر نیروهای فشاری و جانبی افزایش پیدا می کند. با توجه به اهمیت کیفیت فولاد مصرفی در این فرآیند، بررسی مشخصات محصول و اطلاع از قیمت آهن پیش از اجرای پروژه اهمیت زیادی دارد. در ادامه این مقاله، مراحل اجرا، مصالح مورد نیاز، مزایا، معایب و عوامل موثر بر هزینه مقاوم سازی ستون بتنی با نبشی را بررسی خواهیم کرد.

تقویت ستون بتنی با نبشی

تقویت ستون بتنی با نبشی روشی است که در آن چند قطعه نبشی فولادی در گوشه های ستون بتنی نصب شده و به وسیله تسمه ها، ورق های فولادی یا اتصالات جوشی به یکدیگر متصل می شوند. این مجموعه فولادی مانند یک قاب تقویتی در اطراف ستون عمل کرده و با محدود کردن تغییر شکل های جانبی بتن، باعث افزایش مقاومت فشاری و شکل پذیری عضو سازه ای می شود. در اصطلاح مهندسی، این روش نوعی Steel Jacketing یا ژاکت فولادی موضعی محسوب می شود که بدون افزایش قابل توجه ابعاد ستون، ظرفیت عملکردی آن را ارتقا می دهد.

در فرآیند مقاوم سازی ستون بتنی با نبشی، نحوه انتخاب ابعاد نبشی، ضخامت بال ها، فاصله تسمه های اتصال و روش مهار فولاد به بتن اهمیت زیادی دارد. نبشی ها معمولا در چهار گوشه ستون قرار گرفته و توسط بست های فولادی به صورت یکپارچه عمل می کنند. این اتصال باعث می شود نیروهای وارده بهتر در سطح مقطع توزیع شده و احتمال ترک خوردگی، خردشدگی بتن و کمانش موضعی کاهش پیدا کند. انتخاب فولاد مناسب و بررسی قیمت نبشی از عوامل مهم در برآورد اقتصادی این نوع پروژه های مقاوم سازی است.

اجرای این روش نیازمند بررسی دقیق شرایط موجود ستون، میزان آسیب دیدگی بتن، ظرفیت فعلی عضو و بارهای وارد بر سازه است. در پروژه های حرفه ای ابتدا ارزیابی سازه توسط مهندس محاسب انجام شده و سپس جزئیات اجرایی بر اساس استانداردهای طراحی مقاوم سازی تعیین می شود. استفاده از نبشی بدون طراحی مناسب ممکن است تنها باعث افزایش وزن سازه شده و تاثیر مطلوبی در عملکرد ستون ایجاد نکند.

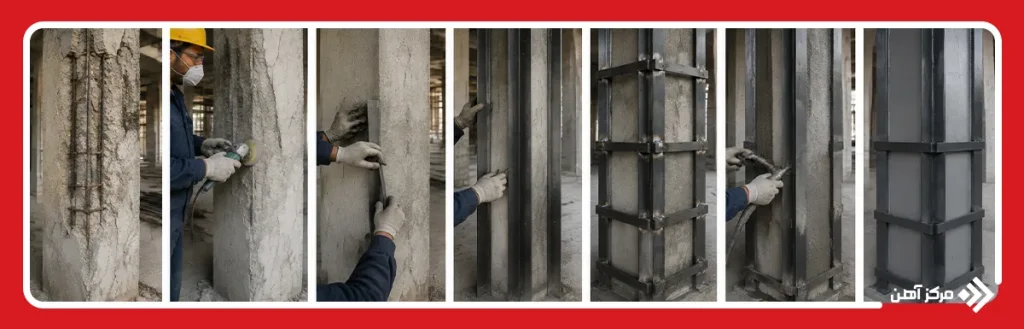

مراحل اجرای مقاوم سازی ستون بتنی با نبشی

اجرای نبشی کشی ستون بتنی باید بر اساس یک فرآیند مهندسی شده انجام شود تا اتصال بین فولاد و بتن بتواند عملکرد مورد انتظار را داشته باشد. این روش یکی از روش های مقاوم سازی اتصالات بتنی و اعضای سازه ای است که در ساختمان های قدیمی، سازه های دارای ضعف اجرایی یا پروژه هایی که نیاز به افزایش ظرفیت باربری دارند مورد استفاده قرار می گیرد. مراحل اجرای این فرآیند شامل موارد زیر است:

• بررسی وضعیت اولیه ستون و انجام مطالعات سازه ای

در مرحله نخست، وضعیت ستون از نظر ابعاد، مقاومت بتن، میزان ترک خوردگی، خوردگی میلگردها و شرایط بارگذاری بررسی می شود. معمولا آزمایش هایی مانند تست چکش اشمیت، آزمایش مغزه گیری بتن یا بررسی نقشه های سازه ای برای تعیین میزان ضعف عضو انجام می شود. اطلاعات به دست آمده مبنای طراحی سیستم تقویتی خواهد بود.

• آماده سازی سطح ستون بتنی

پیش از نصب نبشی ها، سطح بتن باید از هرگونه پوشش اضافی، گرد و غبار، بخش های سست و بتن آسیب دیده پاکسازی شود. در برخی پروژه ها قسمت های تخریب شده بتن با ملات ترمیمی یا مواد تعمیراتی مخصوص اصلاح می شوند تا سطح مناسبی برای اجرای اتصال ایجاد شود.

• تعیین محل نصب نبشی ها

پس از آماده سازی ستون، محل دقیق قرارگیری نبشی های فولادی مشخص می شود. این قطعات معمولا در چهار گوشه ستون نصب شده و باید کاملا تراز و هم راستا باشند. کوچک ترین خطا در جانمایی نبشی ها می تواند باعث ایجاد تمرکز تنش در بخش هایی از ستون شود.

• نصب نبشی های فولادی در اطراف ستون

نبشی های انتخاب شده بر اساس نقشه اجرایی در گوشه های ستون قرار گرفته و به وسیله تجهیزات مناسب مهار اولیه می شوند. در این مرحله باید فاصله بین نبشی و سطح بتن مطابق طراحی کنترل شود تا انتقال نیرو به درستی انجام گیرد.

• اتصال نبشی ها با تسمه یا ورق فولادی

برای ایجاد عملکرد یکپارچه، نبشی های اطراف ستون به وسیله تسمه های فولادی یا ورق های رابط به یکدیگر متصل می شوند. این اتصالات معمولا با جوشکاری انجام شده و باعث می شوند اجزای فولادی مانند یک قاب واحد در برابر نیروهای وارد شده مقاومت کنند.

• تزریق یا پر کردن فضای خالی بین فولاد و بتن

در بسیاری از پروژه ها فضای بین نبشی و ستون با گروت بدون انقباض یا مصالح ترمیمی پر می شود. این کار باعث حذف فضای خالی، افزایش تماس بین فولاد و بتن و بهبود انتقال تنش بین دو بخش خواهد شد.

• کنترل نهایی و اجرای پوشش محافظ

پس از تکمیل نصب، کیفیت جوش ها، محل اتصالات و میزان چسبندگی سیستم تقویتی بررسی می شود. در صورت نیاز برای جلوگیری از خوردگی، پوشش ضد زنگ یا لایه محافظ روی قطعات فولادی اجرا خواهد شد.

مصالح مورد نیاز برای تقویت ستون بتنی با نبشی

اجرای صحیح سیستم تقویتی نیازمند استفاده از مصالحی است که علاوه بر مقاومت مکانیکی مناسب، قابلیت اتصال موثر با بتن و تحمل شرایط محیطی پروژه را داشته باشند. انتخاب نوع فولاد، کیفیت اتصالات و مواد مصرفی تاثیر مستقیمی بر عملکرد نهایی سیستم دارد. همچنین در برآورد هزینه پروژه، مواردی مانند هزینه دستمزد نبشی کشی ساختمان، حجم عملیات اجرایی و کیفیت مصالح مورد استفاده باید در نظر گرفته شود. مصالح اصلی مورد استفاده در این روش شامل موارد زیر هستند:

• نبشی فولادی

نبشی مهم ترین عضو سیستم تقویت کننده است که در گوشه های ستون نصب می شود. این قطعه باید دارای مقاومت تسلیم مناسب، ابعاد استاندارد و ضخامت کافی باشد تا بتواند نیروهای فشاری و کششی ایجاد شده در ستون را تحمل کند. معمولا از نبشی های فولادی گرم نورد شده در این نوع پروژه ها استفاده می شود.

• تسمه یا ورق فولادی اتصال دهنده

برای جلوگیری از جدا شدن نبشی ها و ایجاد یک عملکرد یکپارچه، از تسمه های فولادی یا ورق های اتصال استفاده می شود. این قطعات مانند رابط بین نبشی ها عمل کرده و باعث افزایش سختی سیستم تقویتی می شوند.

• الکترود یا تجهیزات جوشکاری

اتصال قطعات فولادی معمولا به وسیله جوشکاری انجام می شود. انتخاب نوع الکترود، روش جوش و کیفیت اجرای جوش تاثیر زیادی بر مقاومت نهایی سیستم دارد. جوش های ضعیف می توانند باعث کاهش عملکرد ژاکت فولادی و ایجاد نقاط تمرکز تنش شوند.

• گروت بدون انقباض

برای پر کردن فاصله بین نبشی و سطح بتن از گروت های مخصوص استفاده می شود. این ماده با داشتن مقاومت فشاری بالا، فضای خالی را حذف کرده و انتقال نیرو بین فولاد و بتن را بهبود می دهد.

• رنگ ضد زنگ و پوشش محافظ فولاد

قطعات فولادی در معرض رطوبت ممکن است دچار خوردگی شوند. به همین دلیل استفاده از پوشش های محافظ، رنگ های ضد خوردگی یا سیستم های پوشش دهی مناسب برای افزایش دوام سازه ضروری است.

• بولت، رول بولت یا مهار مکانیکی

در برخی شرایط برای اتصال بهتر سیستم فولادی به بتن موجود، از مهارهای مکانیکی استفاده می شود. این تجهیزات باعث افزایش پایداری نبشی ها و جلوگیری از جابه جایی آن ها در طول بهره برداری خواهند شد.

مزایای تقویت ستون بتنی با نبشی

تقویت ستون بتنی با نبشی به دلیل اجرای نسبتا سریع و قابلیت استفاده در بسیاری از سازه های موجود، یکی از روش های پرکاربرد مقاوم سازی محسوب می شود. مهم ترین مزایای این روش عبارتند از:

• افزایش ظرفیت باربری ستون
• بهبود شکل پذیری عضو سازه ای
• افزایش مقاومت در برابر نیروهای جانبی
• کاهش احتمال خردشدگی بتن ستون
• سرعت اجرای مناسب نسبت به برخی روش های سنتی
• امکان اجرا در ساختمان های در حال بهره برداری
• عدم نیاز به افزایش قابل توجه ابعاد ستون
• قابلیت ترکیب با سایر روش های مقاوم سازی
• افزایش سختی و یکپارچگی عضو سازه ای
• امکان کنترل و بازرسی آسان اتصالات فولادی

معایب تقویت ستون بتنی با نبشی

با وجود عملکرد مناسب این روش، استفاده از نبشی برای مقاوم سازی ستون های بتنی در برخی شرایط می تواند محدودیت هایی داشته باشد. مهم ترین معایب این روش شامل موارد زیر است:

• افزایش وزن مرده سازه
• نیاز به نیروی متخصص برای اجرای جوشکاری
• احتمال خوردگی قطعات فولادی در محیط های مرطوب
• نیاز به نگهداری دوره ای پوشش های محافظ
• تاثیرگذاری محدود در برخی آسیب های عمیق سازه ای
• نیاز به بررسی دقیق جزئیات اتصال
• ایجاد محدودیت معماری در برخی فضاهای کوچک
• وابستگی کیفیت نهایی به دقت اجرای کار

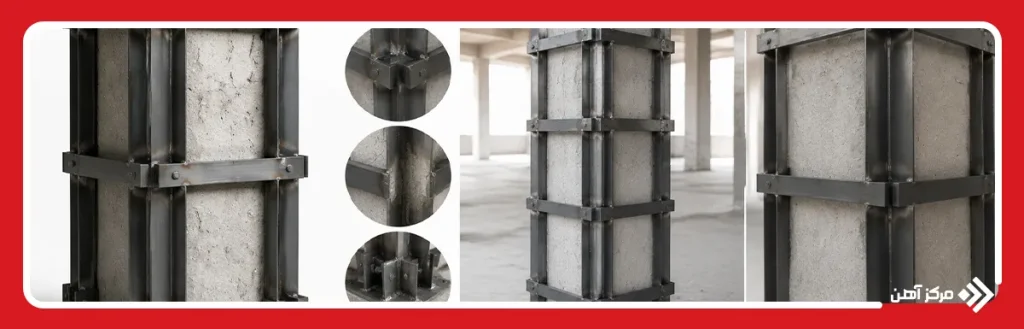

نکات مهم در تقویت ستون بتنی با نبشی

اجرای موفق سیستم تقویتی تنها به نصب چند قطعه فولادی در اطراف ستون محدود نمی شود، بلکه نیازمند رعایت مجموعه ای از اصول فنی و اجرایی است. بی توجهی به این نکات ممکن است باعث شود سیستم مقاوم سازی نتواند عملکرد مورد انتظار را ارائه دهد. مهم ترین نکات اجرایی عبارتند از:

• بررسی ظرفیت واقعی ستون پیش از شروع عملیات

قبل از اجرای تقویت، باید مشخص شود که ضعف ستون ناشی از کاهش مقاومت بتن، آسیب میلگردها، افزایش بار سازه یا مشکلات اجرایی است. انتخاب روش تقویت باید بر اساس علت ضعف انجام شود، نه صرفا بر اساس مشاهده ترک یا آسیب ظاهری.

• انتخاب صحیح ابعاد نبشی

ابعاد نبشی باید بر اساس محاسبات سازه ای تعیین شود. استفاده از نبشی بزرگ تر از نیاز باعث افزایش هزینه و وزن سازه می شود و انتخاب مقطع ضعیف نیز نمی تواند مقاومت کافی ایجاد کند.

• توجه به کیفیت جوش ها

جوشکاری بخش مهمی از اجرای این روش است. جوش ها باید دارای نفوذ مناسب، اندازه استاندارد و کیفیت یکنواخت باشند تا اتصال بین اجزای فولادی در شرایط بارگذاری مختلف پایدار باقی بماند.

• جلوگیری از ایجاد فاصله بین فولاد و بتن

تماس مناسب بین سیستم فولادی و ستون بتنی باعث انتقال بهتر نیرو می شود. وجود فضای خالی یا اجرای نامناسب گروت می تواند باعث کاهش تاثیر مقاوم سازی شود.

• محافظت از قطعات فولادی در برابر خوردگی

در محیط هایی که رطوبت بالا وجود دارد، محافظت از نبشی ها اهمیت بیشتری پیدا می کند. استفاده از پوشش های ضد خوردگی باعث افزایش عمر مفید سیستم خواهد شد.

• اجرای عملیات مطابق نقشه محاسباتی

جزئیات مربوط به ضخامت نبشی، فاصله تسمه ها، نوع جوش و نحوه اتصال باید دقیقا مطابق نقشه اجرایی انجام شود. تغییرات بدون هماهنگی با مهندس محاسب می تواند عملکرد سیستم را کاهش دهد.

• بررسی اثر مقاوم سازی بر کل سازه

تقویت یک ستون نباید به صورت جدا از رفتار کلی ساختمان بررسی شود. افزایش سختی یک عضو ممکن است باعث تغییر مسیر انتقال نیرو در سازه شود، بنابراین تاثیر آن بر سایر اعضا نیز باید ارزیابی شود.

هزینه تقویت ستون بتنی با نبشی به چه عواملی بستگی دارد؟

هزینه اجرای این روش به عوامل مختلفی وابسته است و نمی توان برای تمام پروژه ها یک قیمت ثابت تعیین کرد. مهم ترین عوامل موثر بر هزینه شامل موارد زیر هستند:

• ابعاد و ارتفاع ستون های مورد نیاز برای تقویت
• تعداد ستون های نیازمند مقاوم سازی
• وزن و ضخامت نبشی های مصرفی
• میزان آسیب دیدگی اولیه ستون بتنی
• مقدار عملیات آماده سازی و ترمیم بتن
• نوع و حجم اتصالات فولادی مورد نیاز
• روش اجرای جوشکاری و تجهیزات مورد استفاده
• هزینه تامین مصالح فولادی
• شرایط دسترسی به محل اجرای پروژه
• مدت زمان اجرای عملیات
• هزینه نیروی انسانی متخصص
• نیاز به پوشش ضد خوردگی یا عملیات محافظتی

تقویت ستون بتنی با نبشی یکی از روش های موثر برای افزایش مقاومت و بهبود عملکرد سازه های بتنی موجود است که با ایجاد یک پوشش فولادی در اطراف ستون، ظرفیت تحمل بار و میزان شکل پذیری عضو را افزایش می دهد. اجرای صحیح این روش نیازمند بررسی دقیق وضعیت ستون، انتخاب مناسب مقطع فولادی و رعایت اصول اجرایی در نصب نبشی ها و اتصالات است. مقاوم سازی ستون بتنی با نبشی زمانی بیشترین تاثیر را خواهد داشت که طراحی و اجرای آن توسط افراد متخصص و بر اساس محاسبات مهندسی انجام شود. در پروژه هایی که هدف افزایش دوام، کاهش آسیب پذیری و ارتقای عملکرد سازه است، نبشی کشی ستون بتنی می تواند به عنوان یک راهکار کاربردی و اقتصادی مورد استفاده قرار گیرد.
