مراحل تولید لوله درز مستقیم

لوله های درز مستقیم از پرکاربردترین انواع لوله فولادی هستند که در پروژه های ساختمانی، خطوط انتقال آب و گاز، صنایع نفت و پتروشیمی و ساخت تجهیزات صنعتی مورد استفاده قرار می گیرند. این لوله ها از شکل دهی ورق یا کلاف فولادی و اتصال لبه های آن در امتداد طول محصول تولید می شوند. نحوه تولید لوله درز مستقیم به قطر لوله، ضخامت ورق، نوع کاربرد، استاندارد ساخت و روش جوشکاری بستگی دارد و هر یک از این عوامل می توانند بر کیفیت، استحکام و قیمت لوله درزدار تاثیر بگذارند.

برای ساخت این محصول از روش هایی مانند جوش زیرپودری درز طولی یا SAWL و جوشکاری مقاومت الکتریکی یا ERW استفاده می شود. همچنین شکل دهی ورق در خطوط تولید لوله های قطور می تواند به روش های UOE، JCO یا سه غلتک انجام شود. از آنجا که ورق فولادی ماده اولیه اصلی این محصول است، تغییرات قیمت آهن نیز می تواند هزینه نهایی تولید را تحت تاثیر قرار دهد.

روش های تولید لوله درز مستقیم

روش تولید لوله درز مستقیم با توجه به قطر، ضخامت ورق، استاندارد ساخت و ظرفیت خط تولید می تواند متفاوت باشد، اما هدف همه این روش ها تبدیل ورق فولادی تخت به لوله ای با درز جوش طولی و استحکام بالا است. در تولید لوله فولادی درزدار، ورق یا کلاف پس از آماده سازی و شکل دهی، با روش جوشکاری زیرپودری یا مقاومت الکتریکی به لوله ای با درز طولی تبدیل می شود. امروزه روش های UOE، JCO و سه غلتک (3RB) از رایج ترین روش های تولید لوله درز مستقیم هستند که هر کدام با توجه به ابعاد لوله، ضخامت ورق و الزامات پروژه در صنایع نفت، گاز، آب و سازه های فولادی مورد استفاده قرار می گیرند. در ادامه، مراحل تولید لوله درز مستقیم و نحوه اجرای هر یک از این روش ها را بررسی می کنیم.

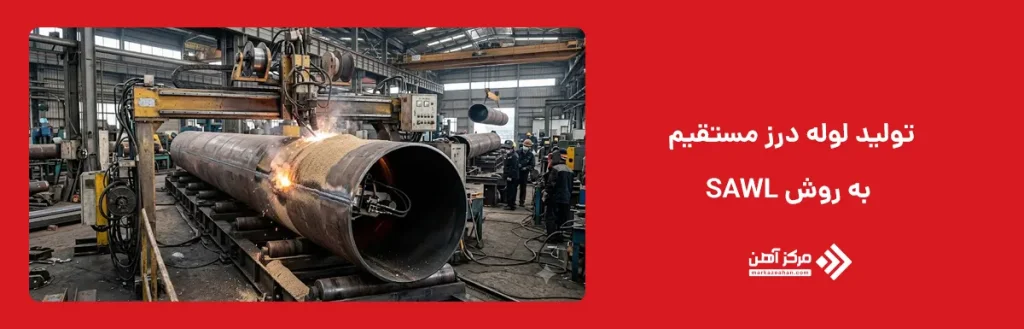

تولید لوله درز مستقیم به روش SAWL

در تولید لوله درزدار از تشکیل قوس الکتریکی در زیر پودر مخصوص جوشکاری بین الکترود و فلز پایه حرارت زیادی به وجود می آید. این حرارت باعث ذوب شدن الکترود، لبه های ورق و بخشی از پودر جوشکاری می شود و در نهایت یک اتصال طولی یکنواخت و مستحکم ایجاد می گردد. لایه پودر و سرباره حاصل نیز از حوضچه مذاب در برابر آلودگی های محیطی محافظت می کند.

در این روش، درز طولی لوله معمولا از داخل و خارج جوشکاری می شود و بسته به ضخامت لوله و شرایط تولید، این عملیات می تواند در یک یا چند مرحله متوالی انجام گیرد. در سیستم های چند مرحله ای یا چند الکترودی، مرحله اول برای ایجاد نفوذ بیشتر با جریان مستقیم (معمولا قطب مثبت) انجام می شود و مراحل بعدی برای تکمیل و پر کردن جوش با جریان متناوب صورت می گیرد. نتیجه این فرآیند، ایجاد یک درز جوش طولی یکنواخت و مستحکم است که برای تولید لوله های قطور و ضخیم مورد استفاده قرار می گیرد.

تولید لوله درز مستقیم به روش ERW

در روش ERW، لوله درز مستقیم از شکل دهی تدریجی ورق یا کلاف فولادی و اتصال لبه های آن با استفاده از مقاومت الکتریکی تولید می شود. در این فرآیند، جریان الکتریکی با فرکانس بالا از محل تماس لبه های ورق عبور می کند و مقاومت فلز در برابر جریان، حرارت لازم برای نرم یا مذاب شدن لبه ها را به وجود می آورد. سپس غلتک های فشاری دو لبه گرم شده را به یکدیگر می فشارند و بدون استفاده از سیم جوش یا فلز پرکننده، درز طولی لوله شکل می گیرد.

پس از جوشکاری، برجستگی اضافی جوش از سطح داخلی و خارجی برداشته می شود و لوله برای تنظیم قطر و شکل نهایی از غلتک های سایزینگ عبور می کند. در ادامه، آزمون های غیرمخرب، کنترل ابعادی و برش لوله در طول موردنظر انجام می شود. روش ERW به دلیل سرعت تولید بالا، یکنواختی جوش و هزینه مناسب، بیشتر برای تولید لوله های فولادی با قطر و ضخامت متوسط کاربرد دارد. روش ساخت، ابعاد، ضخامت و گرید فولاد نیز از عوامل موثر بر قیمت لوله تولید شده به این روش هستند.

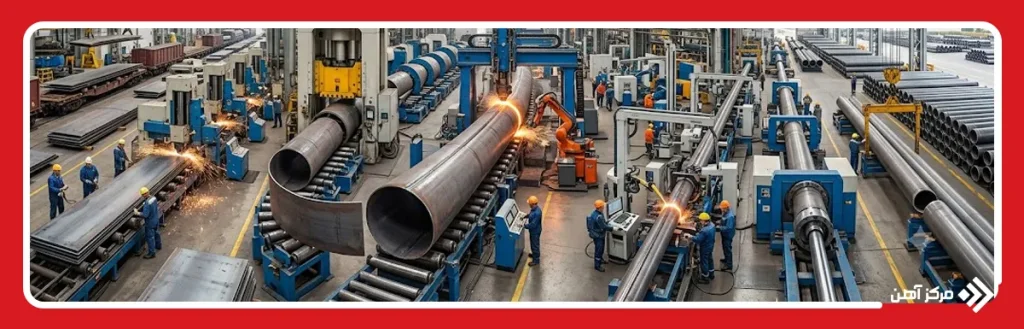

مراحل تولید لوله درز مستقیم چگونه است؟

تولید لوله درز مستقیم طی چند مرحله اصلی انجام می شود که از آماده سازی ورق آغاز شده و با بازرسی نهایی و ثبت مشخصات محصول پایان می یابد. در این فرآیند، ورق فولادی پس از پخ زنی و شکل دهی، به مقطع لوله تبدیل می شود و درز طولی آن از داخل و خارج با روش جوش زیرپودری جوشکاری می شود. دقت در اجرای مراحل تولید لوله درز مستقیم، تاثیر مستقیمی بر کیفیت جوش، ابعاد نهایی و مقاومت لوله دارد.

آماده سازی ورق فولادی

در نخستین مرحله، ورق فولادی توسط جرثقیل های سقفی مجهز به تجهیزات مغناطیسی یا مکنده از انبار به خط تولید منتقل می شود تا سطح آن در اثر تماس با قلاب آسیب نبیند. سپس مشخصات پلیت شامل گرید فولاد، شماره ذوب، ضخامت، ابعاد و اطلاعات سازنده ثبت می شود. این اطلاعات برای ردیابی مواد اولیه و تهیه اسناد بازرسی اهمیت دارد. سطح ورق نیز از نظر وجود ترک، زنگ زدگی، لایه شدگی و عیوب ظاهری بررسی می شود.

ایجاد پخ و آماده سازی لبه ها

در این مرحله، لبه های طولی ورق برای اجرای جوش داخلی و خارجی آماده می شوند. ایجاد پخ مناسب، زاویه دقیق و سطح صاف لبه ها بر میزان نفوذ جوش و کیفیت اتصال تاثیر زیادی دارد. این عملیات می تواند با قیچی صنعتی یا ماشین کاری توسط دستگاه فرز انجام شود، اما فرزکاری معمولا دقت و یکنواختی بیشتری ایجاد می کند. آماده سازی نامناسب لبه ها ممکن است باعث عدم نفوذ، ذوب ناقص یا محبوس شدن سرباره شود.

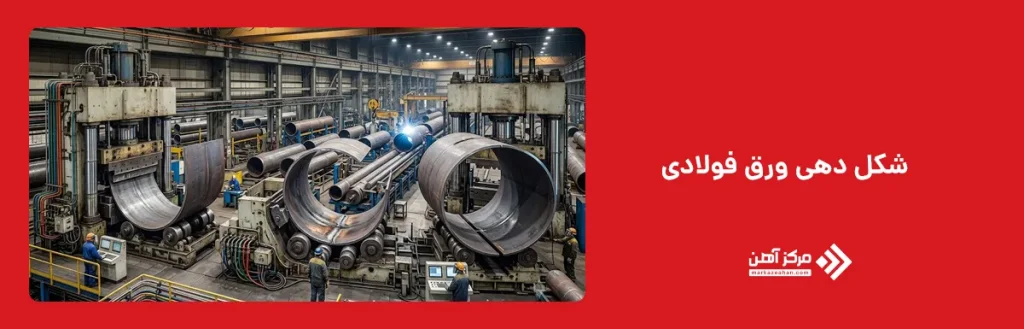

شکل دهی ورق فولادی

ورق آماده شده با یکی از روش های UO، JCO یا سه غلتک به شکل لوله درمی آید. در روش UO، ورق ابتدا به شکل U و سپس O تبدیل می شود. در روش JCO، خم کاری طی چند مرحله انجام می گیرد و ورق از شکل J به C و در نهایت O می رسد. در روش سه غلتک نیز ورق با عبور میان غلتک ها به تدریج خم می شود. انتخاب روش شکل دهی به قطر، ضخامت و تجهیزات خط تولید بستگی دارد.

جوشکاری اولیه درز

پس از شکل دهی، دو لبه طولی ورق در کنار یکدیگر قرار می گیرند و با جوش نگهدارنده ثابت می شوند. این جوش که به صورت پیوسته یا منقطع اجرا می شود، از باز شدن درز جلوگیری کرده و در مرحله بعد داخل جوش اصلی ادغام می شود. برای کنترل بهتر شروع و پایان جوش نیز قطعاتی به ابتدا و انتهای درز متصل می شوند. پس از پایان جوشکاری، این زائده ها از لوله جدا خواهند شد.

جوشکاری داخلی و خارجی زیرپودری

درز طولی لوله ابتدا از داخل و سپس از خارج با روش جوشکاری قوس زیرپودری جوش داده می شود. در این روش، قوس الکتریکی زیر لایه ای از پودر مخصوص تشکیل شده و باعث ذوب سیم جوش و لبه های ورق می شود. جوش داخلی معمولا زمانی انجام می شود که لوله ثابت و تجهیزات جوشکاری متحرک باشند، در حالی که در جوش خارجی ممکن است لوله حرکت کند و تجهیزات ثابت بمانند. تعداد الکترودها نیز بر اساس ضخامت ورق و میزان نفوذ مورد نیاز تعیین می شود.

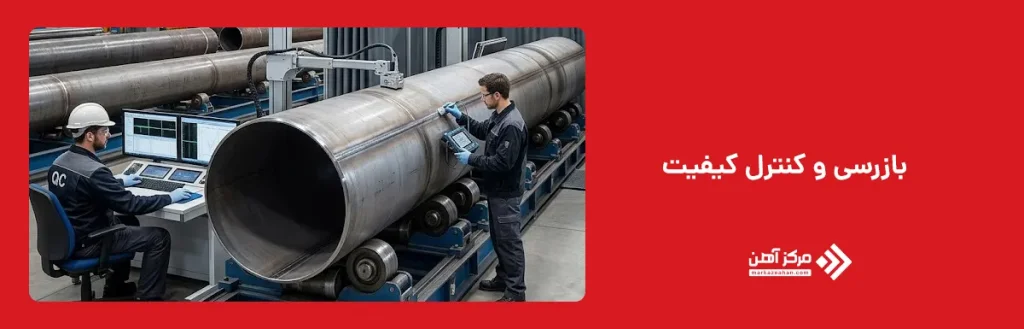

بازرسی و کنترل کیفیت

پس از جوشکاری، سطح داخلی و خارجی لوله از نظر شکل جوش، ترک، بریدگی کناره و سایر عیوب ظاهری بازرسی می شود. سپس برای شناسایی عیوب داخلی از آزمون فراصوت استفاده می شود و نقاط مشکوک با پرتونگاری صنعتی بررسی می شوند. در صورت وجود عیب، محل مورد نظر تعمیر شده و دوباره تحت آزمون غیرمخرب قرار می گیرد. کنترل ابعاد، قطر، ضخامت و بیضی بودن لوله نیز در این مرحله انجام می شود.

انبساط سرد

انبساط سرد برای تنظیم قطر، بهبود گردی و کاهش بیضی بودن لوله انجام می شود. در این مرحله، یک مجموعه هیدرولیکی از داخل به دیواره لوله فشار وارد می کند و قطر آن را به مقدار مشخص افزایش می دهد. این عملیات به ویژه در روش UO اهمیت دارد و با اضافه شدن مرحله انبساط، فرآیند UOE نامیده می شود. میزان انبساط باید کنترل شده باشد تا خواص مکانیکی و کیفیت درز جوش آسیب نبیند.

عملیات تکمیلی تولید لوله

در پایان فرآیند تولید لوله درزدار، لوله تحت آزمون فشار آب، بازرسی فراصوت نهایی و کنترل چشمی قرار می گیرد. سپس ابتدا و انتهای آن برش داده شده و برای جوش محیطی پخ زنی می شود. نمونه های آزمایشگاهی نیز برای بررسی خواص مکانیکی و کیفیت جوش برداشت می شوند. در نهایت، ابعاد، وزن، علائم شناسایی و مشخصات فنی کنترل و ثبت شده و لوله برای انبارش یا ارسال آماده می شود.

با تکمیل این مراحل، ورق فولادی اولیه به لوله ای با ابعاد مشخص، درز جوش کنترل شده و خواص فنی قابل ارزیابی تبدیل می شود. هر مرحله از آماده سازی ورق تا جوشکاری، انبساط سرد و آزمون های نهایی، بخشی از کیفیت محصول را تعیین می کند و حذف یا اجرای نادرست هر کدام می تواند باعث ایجاد عیوب ابعادی، کاهش استحکام یا افت عملکرد لوله شود. به همین دلیل، هماهنگی میان تجهیزات خط تولید، پارامترهای جوشکاری و واحد کنترل کیفیت اهمیت زیادی دارد. علاوه بر ترتیب صحیح مراحل، رعایت برخی نکات اجرایی و کنترلی نیز برای تولید لوله ای ایمن و مطابق استاندارد ضروری است.

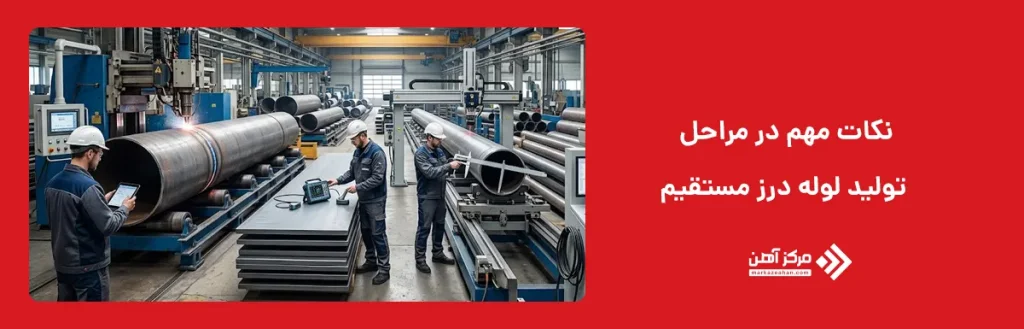

نکات مهم در مراحل تولید لوله درز مستقیم

در نحوه تولید لوله درز مستقیم، کیفیت ورق اولیه، دقت پخ زنی، یکنواختی شکل دهی و تنظیم صحیح پارامترهای جوشکاری نقش تعیین کننده ای دارند. هرگونه ضعف در این مراحل می تواند باعث ایجاد ناهماهنگی ابعادی، کاهش نفوذ جوش یا بروز عیوب ساختاری در لوله شود. همچنین انجام آزمون های فراصوت، پرتونگاری و هیدرواستاتیک برای اطمینان از سلامت بدنه و درز ضروری است. تمام اطلاعات مربوط به مواد اولیه، مراحل تولید، تعمیرات و نتایج بازرسی نیز باید ثبت شوند تا هر شاخه لوله قابلیت ردیابی کامل داشته باشد. در نهایت، رعایت استانداردهای بین‌المللی در تمام مراحل تولید باعث افزایش عمر مفید لوله و بهبود عملکرد آن در شرایط کاری مختلف می‌شود. همچنین آموزش نیروی انسانی و استفاده از تجهیزات به‌روز نقش مهمی در کاهش خطاهای تولید دارد.

تولید لوله درز مستقیم فرآیندی دقیق و چند مرحله ای است که از انتخاب ورق فولادی مناسب آغاز می شود و با آماده سازی لبه ها، شکل دهی، جوشکاری، بازرسی و عملیات تکمیلی ادامه پیدا می کند. روش های ERW و SAWL هر یک با توجه به قطر، ضخامت، استاندارد و کاربرد لوله انتخاب می شوند و روش های UOE، JCO و سه غلتک نیز نقش مهمی در شکل دهی ورق دارند. کیفیت نهایی محصول به عواملی مانند گرید ورق، دقت پخ زنی، یکنواختی شکل دهی، تنظیم پارامترهای جوشکاری و اجرای کامل آزمون های غیرمخرب وابسته است. رعایت استانداردهای تولید و کنترل دقیق درز جوش باعث افزایش استحکام، ایمنی و طول عمر لوله می شود. به همین دلیل، شناخت نحوه تولید لوله درز مستقیم می تواند به انتخاب محصول مناسب برای پروژه های ساختمانی، خطوط انتقال و کاربردهای صنعتی کمک کند.
