بلبرینگ چیست و چه کاربردی دارد؟

بلبرینگ یکی از مهم ترین قطعات مکانیکی در سیستم های انتقال حرکت است که وظیفه کاهش اصطکاک، افزایش راندمان و ایجاد حرکت روان بین قطعات دوار را بر عهده دارد. این قطعه کوچک اما حیاتی در ماشین آلات صنعتی، خودروها، تجهیزات ساختمانی و بسیاری از دستگاه های دقیق استفاده می شود و انتخاب صحیح آن می تواند تاثیر مستقیمی بر عمر مفید تجهیزات داشته باشد. عوامل مختلفی مانند جنس قطعه، شرایط کاری و حتی نوسانات بازار فولاد که روی قیمت آهن تاثیر می گذارد، در هزینه نهایی تولید و تامین این قطعه نقش دارند. در این مقاله به صورت تخصصی بررسی می کنیم بلبرینگ چیست، چگونه کار می کند، چه انواعی دارد و در چه صنایعی مورد استفاده قرار می گیرد.

شناخت ساختار داخلی، نحوه عملکرد و معیارهای انتخاب بلبرینگ به مهندسان، تعمیرکاران و فعالان حوزه صنعت کمک می کند تا از خرابی های ناگهانی تجهیزات جلوگیری کنند. اگر می خواهید با انواع بلبرینگ ها، کاربرد بلبرینگ در صنایع مختلف، تفاوت مدل های معمولی و صنعتی و روش انتخاب بهترین گزینه برای دستگاه خود آشنا شوید، تا پایان این مطلب همراه ما باشید.

بلبرینگ چیست؟

بلبرینگ یا Ball Bearing یکی از انواع یاتاقان های غلتشی است که برای کاهش اصطکاک میان محور چرخان و بخش ثابت دستگاه طراحی شده است. در این قطعه، انتقال حرکت به جای تماس مستقیم دو سطح فلزی، توسط مجموعه ای از ساچمه های کروی شکل انجام می شود. این ساچمه ها میان دو حلقه فلزی قرار گرفته اند و با حرکت چرخشی خود باعث می شوند انرژی کمتری برای دوران محور مصرف شود. به همین دلیل بلبرینگ ها در تجهیزاتی که نیاز به سرعت بالا، دقت حرکتی و کاهش استهلاک دارند، کاربرد گسترده ای پیدا کرده اند.

از نظر مهندسی، بلبرینگ قطعه ای است که باید بتواند نیروهای وارد شده از جهات مختلف را تحمل کند و در شرایط کاری متفاوت عملکرد پایدار داشته باشد. جنس اجزای داخلی این قطعه معمولا از فولادهای آلیاژی مقاوم ساخته می شود که در برابر فشار، سایش و تغییرات دمایی مقاومت بالایی دارند. استفاده از فولاد بلبرینگ با ترکیب شیمیایی مناسب باعث افزایش سختی، دوام سطحی و کاهش احتمال ایجاد ترک در مسیر حرکت ساچمه ها می شود. در صنایع حساس، انتخاب آلیاژ مناسب اهمیت زیادی دارد زیرا کوچک ترین تغییر در کیفیت مواد اولیه می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد.

نحوه عملکرد بلبرینگ چگونه است؟

عملکرد بلبرینگ بر اساس تبدیل اصطکاک لغزشی به اصطکاک غلتشی انجام می شود. زمانی که یک محور در داخل دستگاه شروع به چرخش می کند، رینگ داخلی همراه محور حرکت کرده و نیروی وارد شده را به ساچمه ها منتقل می کند. ساچمه ها نیز با حرکت در مسیر مشخص شده توسط رینگ خارجی، باعث می شوند چرخش با مقاومت بسیار کمتری انجام شود. این فرآیند علاوه بر کاهش مصرف انرژی، باعث جلوگیری از افزایش دمای قطعات و کاهش سرعت فرسایش تجهیزات می شود.

برای درک بهتر این عملکرد باید دانست که بسیاری از افراد می پرسند یاتاقان چیست و چه تفاوتی با قطعات مشابه دارد. یاتاقان یا Bearing به مجموعه ای از قطعات گفته می شود که وظیفه نگهداری و پشتیبانی از محورهای چرخشی را دارند. بلبرینگ در واقع یکی از انواع یاتاقان محسوب می شود که در ساختار آن از عناصر غلتشی مانند ساچمه استفاده شده است. این طراحی باعث شده بلبرینگ برای کاربردهایی با سرعت دوران بالا و نیاز به دقت زیاد، گزینه مناسبی باشد.

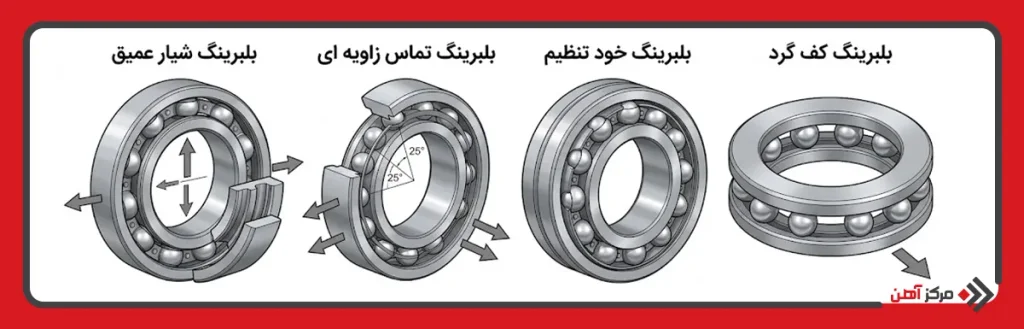

انواع بلبرینگ چیست؟

بلبرینگ ها از نظر طراحی، مسیر حرکت ساچمه ها، میزان تحمل بار و شرایط کاری به مدل های مختلفی تقسیم می شوند. انتخاب بین انواع بلبرینگ به عواملی مانند سرعت چرخش، جهت نیروهای وارد شده، میزان بار شعاعی یا محوری و محیط کار بستگی دارد. هر مدل برای یک هدف مشخص طراحی شده است و استفاده از نوع نامناسب می تواند باعث افزایش اصطکاک، کاهش راندمان و خرابی زودهنگام تجهیزات شود. شناخت تفاوت یاتاقان و بلبرینگ نیز در انتخاب صحیح قطعه اهمیت دارد؛ زیرا یاتاقان یک مفهوم کلی برای نگهداری محورهای متحرک است، اما بلبرینگ یکی از انواع یاتاقان های غلتشی محسوب می شود که با استفاده از ساچمه، حرکت روان تری ایجاد می کند.

در صنایع مختلف، انواع بلبرينگ بر اساس شکل مسیر حرکت، زاویه تماس و توانایی تحمل نیرو دسته بندی می شوند. برخی مدل ها برای سرعت های بسیار بالا طراحی شده اند، در حالی که بعضی دیگر توانایی تحمل فشارهای سنگین را دارند. در ادامه مهم ترین مدل های این قطعه مکانیکی را بررسی می کنیم.

بلبرینگ شیار عمیق

بلبرینگ شیار عمیق یا Deep Groove Ball Bearing یکی از پرکاربردترین مدل های موجود در بازار است که به دلیل طراحی ساده، عملکرد پایدار و قیمت مناسب در تجهیزات زیادی مورد استفاده قرار می گیرد. در این نوع، مسیر حرکت ساچمه ها دارای شیار عمیقی است که باعث می شود حلقه داخلی، حلقه خارجی و ساچمه ها ارتباط مناسبی با یکدیگر داشته باشند.

این مدل توانایی تحمل همزمان بارهای شعاعی و مقدار محدودی از نیروهای محوری را دارد. به همین دلیل در موتورهای الکتریکی، پمپ ها، تجهیزات صنعتی سبک، لوازم خانگی و بسیاری از ماشین آلات عمومی استفاده می شود. بلبرینگ ماشین در بسیاری از خودروها نیز از همین نوع انتخاب می شود، زیرا می تواند با سرعت چرخش بالا و شرایط کاری متغیر عملکرد قابل قبولی ارائه دهد.

یکی از مهم ترین ویژگی های بلبرینگ شیار عمیق، تنوع بالا در ابعاد و مدل های آب بندی است. برخی نمونه ها دارای پوشش فلزی یا لاستیکی هستند که مانع ورود گرد و غبار و خروج روان کننده می شوند. این ویژگی باعث افزایش طول عمر قطعه در محیط های آلوده می شود.

بلبرینگ تماس زاویه ای

بلبرینگ تماس زاویه ای یا Angular Contact Ball Bearing برای شرایطی طراحی شده است که علاوه بر نیروی شعاعی، نیروهای محوری قابل توجهی نیز به قطعه وارد می شود. در این مدل، مسیر حرکت ساچمه ها نسبت به محور بلبرینگ دارای زاویه مشخصی است که امکان تحمل بارهای ترکیبی را فراهم می کند.

هرچه زاویه تماس افزایش پیدا کند، توانایی تحمل نیروی محوری نیز بیشتر می شود. به همین دلیل این مدل در تجهیزاتی مانند ماشین ابزارهای دقیق، اسپیندل دستگاه های CNC، پمپ های سرعت بالا و سیستم های صنعتی حساس کاربرد فراوان دارد.

یکی از نکات مهم درباره این مدل، نحوه نصب آن است. در بسیاری از کاربردها دو عدد بلبرینگ تماس زاویه ای به صورت جفت نصب می شوند تا بتوانند نیروهای وارد شده از هر دو جهت را کنترل کنند. این ویژگی باعث افزایش دقت حرکتی و کاهش لقی در سیستم های مکانیکی می شود.

بلبرینگ خود تنظیم

بلبرینگ خود تنظیم یا Self Aligning Ball Bearing برای شرایطی ساخته شده است که احتمال انحراف محور یا عدم هم راستایی بین شفت و محفظه وجود دارد. در این مدل، سطح داخلی رینگ خارجی به صورت کروی طراحی شده است و اجازه می دهد رینگ داخلی همراه ساچمه ها مقدار مشخصی تغییر زاویه داشته باشد.

این قابلیت باعث می شود قطعه بتواند خطاهای نصب یا تغییرات جزئی در موقعیت محور را جبران کند. به همین دلیل بلبرینگ خود تنظیم در ماشین آلاتی که شفت های بلند، لرزش زیاد یا شرایط نصب دشوار دارند، گزینه مناسبی محسوب می شود.

کاربرد این مدل بیشتر در تجهیزات کشاورزی، سیستم های انتقال نیرو، ماشین آلات نساجی و برخی تجهیزات صنعتی است. استفاده از آن باعث کاهش فشار اضافی روی قطعات داخلی و افزایش عمر کاری سیستم می شود.

بلبرینگ کف گرد

بلبرینگ کف گرد یا Thrust Ball Bearing برای تحمل نیروهای محوری طراحی شده است. در این مدل، بار اصلی در راستای محور وارد می شود و ساختار قطعه به گونه ای است که امکان چرخش روان در شرایط فشار محوری را فراهم می کند.

این نوع بلبرینگ معمولا در تجهیزاتی استفاده می شود که نیرو از یک جهت مشخص به محور وارد می شود. کاربرد آن را می توان در جعبه دنده ها، تجهیزات انتقال قدرت، ماشین آلات صنعتی و برخی سیستم های مکانیکی خاص مشاهده کرد.

بلبرینگ کف گرد در برابر بارهای شعاعی عملکرد مناسبی ندارد، بنابراین استفاده از آن باید مطابق شرایط کاری دستگاه انجام شود. انتخاب اشتباه این مدل می تواند باعث آسیب دیدن مسیر حرکت ساچمه ها و کاهش عمر مفید قطعه شود.

نوع بلبرینگ	نوع بار قابل تحمل	مهم ترین کاربرد	ویژگی اصلی
بلبرینگ شیار عمیق	شعاعی و محوری محدود	موتور، خودرو، تجهیزات عمومی	کاربرد گسترده و قیمت مناسب
بلبرینگ تماس زاویه ای	شعاعی و محوری ترکیبی	ماشین ابزار و تجهیزات دقیق	تحمل بار محوری بیشتر
بلبرینگ خود تنظیم	شعاعی و مقداری محوری	ماشین آلات دارای انحراف محور	جبران خطای هم راستایی
بلبرینگ کف گرد	محوری	سیستم های انتقال نیرو	مناسب برای فشار در راستای محور

اجزای بلبرینگ چیست؟

ساختار بلبرینگ از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در عملکرد نهایی قطعه دارند. هماهنگی میان این اجزا باعث می شود حرکت محور با کمترین میزان اصطکاک انجام شود و قطعه بتواند در شرایط کاری مختلف دوام مناسبی داشته باشد. شناخت اجزای داخلی برای تعمیرکاران و مهندسان اهمیت زیادی دارد، زیرا بسیاری از مشکلات عملکردی از آسیب دیدن یکی از همین بخش ها ایجاد می شوند.

در بررسی دقیق تر بلبرینگ ها، چهار بخش اصلی شامل رینگ داخلی و خارجی، ساچمه ها، قفسه نگهدارنده و سیستم روانکاری مورد توجه قرار می گیرند.

رینگ داخلی و خارجی

رینگ داخلی و خارجی بخش هایی هستند که مسیر حرکت ساچمه ها را ایجاد می کنند. رینگ داخلی معمولا روی محور یا شفت نصب می شود و همراه آن می چرخد، در حالی که رینگ خارجی داخل محفظه دستگاه قرار گرفته و نقش ثابت کننده مجموعه را دارد.

سطح داخلی این حلقه ها باید دارای سختی و صافی بسیار بالایی باشد، زیرا کوچک ترین نقص در مسیر حرکت می تواند باعث ایجاد لرزش، افزایش صدا و کاهش عمر قطعه شود. به همین دلیل در تولید بلبرینگ های با کیفیت، عملیات حرارتی دقیق روی این بخش ها انجام می شود.

ساچمه های بلبرینگ

ساچمه ها مهم ترین عناصر غلتشی در ساختار بلبرینگ هستند که وظیفه انتقال حرکت بین دو رینگ را بر عهده دارند. این قطعات معمولا از فولاد سخت کاری شده ساخته می شوند تا در برابر فشار تماس بالا مقاومت داشته باشند.

تعداد، اندازه و کیفیت ساچمه ها تاثیر مستقیمی بر ظرفیت تحمل بار و میزان روانی حرکت دارد. در مدل های دقیق صنعتی، تلرانس ابعادی ساچمه ها بسیار کم است تا حرکت کاملا یکنواخت ایجاد شود.

قفسه نگهدارنده ساچمه

قفسه یا Cage قطعه ای است که فاصله میان ساچمه ها را حفظ می کند و مانع برخورد مستقیم آن ها با یکدیگر می شود. اگر ساچمه ها بدون نظم مشخص حرکت کنند، اصطکاک داخلی افزایش پیدا کرده و دمای کاری بلبرینگ بالا می رود.

قفسه ها ممکن است از جنس فولاد، برنج یا پلیمرهای مهندسی ساخته شوند. انتخاب جنس آن به سرعت دوران، دما و شرایط محیطی بستگی دارد.

روان کننده و کاسه نمد

روان کننده نقش کاهش اصطکاک، کنترل دما و جلوگیری از سایش قطعات داخلی را دارد. روغن یا گریس مناسب باعث می شود تماس میان اجزای متحرک با کمترین مقاومت انجام شود.

کاسه نمد یا Seal نیز وظیفه محافظت از فضای داخلی بلبرینگ را بر عهده دارد. این بخش مانع ورود گرد و خاک، رطوبت و ذرات خارجی به داخل مجموعه می شود و در مدل های صنعتی اهمیت زیادی دارد.

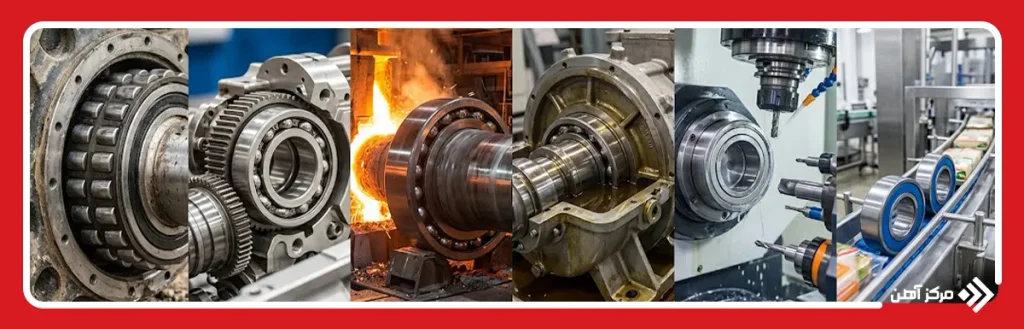

کاربرد بلبرینگ در صنایع مختلف

بلبرینگ ها به دلیل توانایی بالا در کاهش اصطکاک، تحمل سرعت های چرخشی مختلف و افزایش دقت عملکرد قطعات، در طیف گسترده ای از صنایع مورد استفاده قرار می گیرند. امروزه تقریبا هر تجهیزی که دارای بخش دوار باشد، به یک نوع بلبرینگ یا سیستم مشابه آن نیاز دارد. انتخاب مدل مناسب بر اساس شرایط کاری، میزان بار، سرعت دوران و محیط نصب انجام می شود. کاربرد بلبرینگ تنها به قطعات کوچک محدود نیست و در ماشین آلات سنگین صنعتی نیز نقش مهمی در افزایش بهره وری دارد.

برخی از مهم ترین حوزه های استفاده از بلبرینگ ها عبارتند از:

• صنعت خودروسازی
• ماشین آلات راهسازی و معدنی
• صنایع فولاد و ذوب فلزات
• تجهیزات نفت، گاز و پتروشیمی
• صنایع تولید سیمان
• ماشین آلات کشاورزی
• صنایع غذایی و دارویی
• تجهیزات نساجی
• موتورهای الکتریکی و ژنراتورها
• پمپ ها و کمپرسورها
• دستگاه های CNC و ماشین ابزارهای دقیق
• صنایع هوافضا
• تجهیزات حمل و نقل ریلی
• سیستم های انتقال قدرت صنعتی

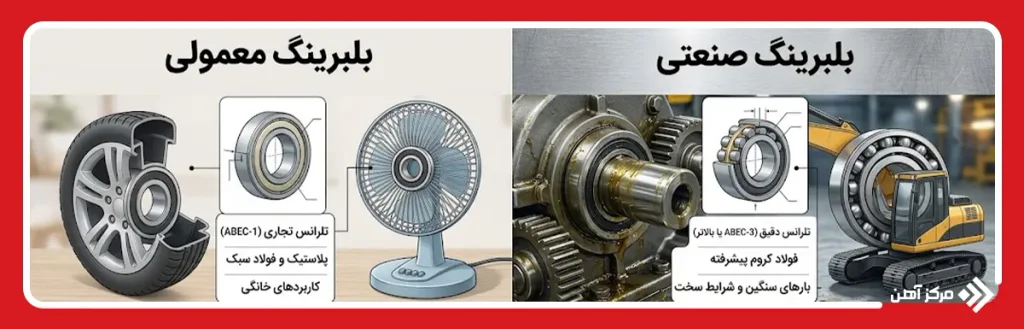

تفاوت بلبرینگ معمولی و بلبرینگ صنعتی چیست؟

تفاوت میان بلبرینگ معمولی و بلبرینگ صنعتی تنها به اندازه یا ظاهر قطعه محدود نمی شود، بلکه به کیفیت مواد اولیه، دقت ساخت، ظرفیت تحمل بار و شرایط کاری قابل استفاده مربوط است. بلبرینگ معمولی معمولا برای تجهیزات سبک و کاربردهایی طراحی می شود که فشار، سرعت و ساعات کار مداوم در آن ها محدود است. در مقابل، بلبرینگ صنعتی برای فعالیت های طولانی مدت، بارهای سنگین و محیط هایی که قطعه تحت تنش های بیشتری قرار دارد، ساخته می شود.

بلبرینگ صنعتی یا Industrial Bearing معمولا با استانداردهای دقیق تری تولید می شود و در ساخت آن از فولادهای مقاوم تر، عملیات حرارتی کنترل شده و فرآیندهای دقیق ماشین کاری استفاده می شود. این ویژگی ها باعث می شود بلبرینگ های صنعتی در برابر سایش، حرارت، لرزش و فشارهای مکانیکی عملکرد بهتری داشته باشند.

ویژگی های بلبرینگ معمولی

• مناسب برای تجهیزات سبک و نیمه صنعتی
• تحمل محدود در برابر فشارهای زیاد
• قیمت اقتصادی تر نسبت به مدل های صنعتی
• مناسب برای کاربردهای عمومی و روزمره
• حساسیت بیشتر نسبت به آلودگی و شرایط نامناسب روانکاری

ویژگی های بلبرینگ صنعتی

• قابلیت کارکرد طولانی مدت در شرایط سخت
• تحمل بارهای شعاعی و محوری بالاتر
• دقت ساخت بیشتر برای کاهش لرزش و صدا
• مقاومت بهتر در برابر دمای بالا
• استفاده از آلیاژهای مقاوم تر در ساخت قطعات داخلی
• مناسب برای ماشین آلات تولیدی و تجهیزات سنگین

جدول مقایسه بلبرینگ معمولی و صنعتی

ویژگی	بلبرینگ معمولی	بلبرینگ صنعتی
نوع کاربرد	تجهیزات عمومی	ماشین آلات سنگین و تخصصی
میزان تحمل بار	محدودتر	بسیار بالا
دقت ساخت	استاندارد معمولی	دقت مهندسی بالا
مقاومت حرارتی	متوسط	مناسب برای دماهای بالا
طول عمر کاری	کمتر	بیشتر
قیمت	اقتصادی تر	بالاتر به دلیل کیفیت ساخت

چگونه بلبرینگ مناسب را انتخاب کنیم؟

انتخاب صحیح بلبرینگ یکی از مهم ترین مراحل در طراحی یا تعمیر تجهیزات مکانیکی است. انتخاب اشتباه می تواند باعث افزایش مصرف انرژی، ایجاد لرزش، کاهش سرعت عملکرد دستگاه و حتی آسیب به سایر قطعات شود. برای خرید یک بلبرینگ مناسب باید مشخصات فنی دستگاه و شرایط واقعی کارکرد آن بررسی شود.

عوامل مهم در انتخاب بلبرینگ عبارتند از:

• میزان بار شعاعی وارد شده به قطعه
• میزان نیروی محوری وارد شده به محور
• سرعت دوران شفت
• دمای محیط کار
• میزان رطوبت و آلودگی محیط
• فضای نصب موجود
• نیاز به آب بندی یا استفاده از کاسه نمد
• میزان دقت مورد نیاز سیستم
• جنس و کیفیت مواد اولیه
• نوع روان کننده مورد استفاده
• برند و استاندارد تولیدکننده

در هنگام انتخاب، بررسی کاتالوگ فنی تولیدکننده اهمیت زیادی دارد، زیرا هر مدل بلبرینگ دارای محدوده مشخصی از ظرفیت بار، سرعت مجاز و شرایط کاری است. استفاده از اطلاعاتی مانند شماره فنی قطعه، ابعاد داخلی و خارجی و نوع طراحی می تواند احتمال انتخاب اشتباه را کاهش دهد.

بلبرینگ یکی از مهم ترین اجزای سیستم های مکانیکی است که با کاهش اصطکاک و ایجاد حرکت کنترل شده، نقش مهمی در عملکرد صحیح تجهیزات دارد. شناخت اینکه بلبرینگ چیست، چه ساختاری دارد و چگونه کار می کند، به انتخاب بهتر این قطعه و جلوگیری از خرابی های پرهزینه کمک می کند. انواع بلبرینگ مانند شیار عمیق، تماس زاویه ای، خود تنظیم و کف گرد هر کدام برای شرایط مشخصی طراحی شده اند و نمی توان یک مدل را برای تمام کاربردها مناسب دانست.

امروزه بلبرینگ ها در صنایع مختلف از خودرو و ماشین آلات صنعتی گرفته تا تجهیزات دقیق تولیدی استفاده می شوند. بررسی عواملی مانند نوع بار، سرعت چرخش، شرایط محیطی و کیفیت ساخت، مهم ترین معیارها برای خرید یک قطعه مناسب هستند. بنابراین پیش از انتخاب بلبرینگ باید نیاز واقعی دستگاه بررسی شود تا قطعه ای با عملکرد مطلوب و طول عمر بالا انتخاب شود. شناخت اصطلاحات فنی مانند Ball Bearing، Industrial Bearing و کاربرد هر مدل، مسیر انتخاب صحیح را برای مهندسان و مصرف کنندگان ساده تر می کند.
