نوار نقاله تسمه ای چیست و چه انواعی دارد؟

نوار نقاله تسمه ای یکی از پرکاربردترین سیستم های انتقال مواد در صنایع مختلف است و برای جابه جایی مواد، قطعات و محصولات در خطوط تولید و انبارها استفاده می شود. این سیستم به دلیل ساختار ساده، سرعت مناسب و توانایی انتقال حجم زیادی از مواد، در صنایع معدنی، غذایی، فولادی، بسته بندی و لجستیک کاربرد گسترده ای دارد. در بسیاری از پروژه های صنعتی، انتخاب صحیح نوع تسمه، شاسی و موتور اهمیت زیادی دارد، زیرا عملکرد دستگاه به کیفیت این قطعات وابسته است. همچنین، در پروژه های بزرگ صنعتی عواملی مانند قیمت آهن تاثیر مستقیمی بر هزینه ساخت شاسی و فریم دستگاه دارند و بخش مهمی از هزینه نهایی سیستم را تشکیل می دهند.

در ساخت نوار نقاله تسمه ای، قطعات مختلفی مانند تسمه، درام، موتور و سیستم تنظیم کشش در کنار یکدیگر قرار می گیرند تا مواد به صورت مداوم و یکنواخت جابه جا شوند. در بسیاری از سیستم های حرفه ای، استفاده از تجهیزاتی مانند کانترویت نوار نقاله باعث تنظیم بهتر کشش تسمه و افزایش پایداری حرکت دستگاه می شود. به همین دلیل، طراحی و انتخاب صحیح قطعات تاثیر زیادی بر راندمان، طول عمر و ایمنی سیستم انتقال مواد دارد.

در ادامه این مقاله مرکزآهن، انواع نوار نقاله تسمه ای، اجزای اصلی، نحوه عملکرد، کاربردها، مزایا و نکات مهم در انتخاب این سیستم ها به صورت کامل بررسی خواهند شد تا شناخت دقیق تری از دستگاه نوار نقاله تسمه ای و کاربردهای آن به دست آورید.

نوار نقاله تسمه ای چیست؟

نوار نقاله تسمه ای یکی از رایج ترین تجهیزات انتقال مواد در صنایع مختلف است که از یک تسمه متحرک برای جابه جایی محصولات و مواد استفاده می کند. این سیستم معمولا از قطعاتی مانند تسمه، رولیک، درام، موتور و شاسی تشکیل می شود و می تواند مواد را در مسیرهای افقی یا شیبدار منتقل کند. یکی از مهم ترین مشخصات نوار نقاله تسمه ای، ظرفیت حمل مواد و سرعت حرکت تسمه است که روی راندمان سیستم تاثیر مستقیم دارد و باعث شده این سیستم در کارخانه ها، معادن، انبارها و خطوط تولید کاربرد گسترده ای داشته باشد. همچنین، در طراحی این سیستم ها انجام محاسبه ظرفیت حمل بار نوار نقاله اهمیت زیادی دارد، زیرا انتخاب صحیح ابعاد تسمه و توان موتور به این محاسبات وابسته است.

در دستگاه نوار نقاله تسمه ای، حرکت تسمه به وسیله موتور و درام محرک انجام می شود و مواد روی تسمه جابه جا می شوند. این سیستم می تواند برای انتقال مواد سبک، سنگین، بسته بندی شده یا فله استفاده شود و با توجه به نوع پروژه در مدل های مختلف طراحی گردد. همچنین، یکی از بخش های مهم طراحی این تجهیزات، محاسبه کشش موثر در نوار نقاله است، زیرا میزان کشش تسمه تاثیر مستقیمی بر عملکرد، طول عمر و راندمان سیستم دارد. اگر کشش تسمه به درستی تنظیم نشود، احتمال لغزش یا انحراف تسمه افزایش پیدا می کند.

در مجموع، نوار نقاله تسمه ای یکی از مهم ترین تجهیزات خطوط تولید و انتقال مواد محسوب می شود و به دلیل راندمان بالا، ساختار ساده و قابلیت طراحی در ابعاد مختلف، در بسیاری از صنایع مورد استفاده قرار می گیرد.

انواع نوار نقاله تسمه ای

انواع نوار نقاله تسمه ای با توجه به نوع مواد، شرایط کاری و مسیر انتقال طراحی می شوند و هر مدل کاربرد مخصوص به خود را دارد. برخی سیستم ها برای انتقال مواد سبک و بسته بندی شده استفاده می شوند و برخی دیگر توانایی جابه جایی مواد سنگین صنعتی یا معدنی را دارند. به همین دلیل، در زمان انتخاب سیستم انتقال مواد باید نوع کاربرد، ظرفیت حمل و شرایط محیطی به دقت بررسی شوند. بسیاری از افرادی که وارد حوزه طراحی تجهیزات صنعتی می شوند ابتدا این سوال را مطرح می کنند که کانوایر چیست و چه تفاوتی با سیستم های مختلف انتقال مواد دارد، زیرا در بسیاری از صنایع از این اصطلاح برای مجموعه تجهیزات انتقال استفاده می شود.

در صنایع مختلف، مدل های ساده، آجدار، شیبدار، PVC، لاستیکی، مدولار و صنعتی استفاده می شوند و هرکدام ویژگی های متفاوتی دارند. برخی از این سیستم ها برای مسیرهای مستقیم طراحی شده اند و برخی دیگر قابلیت انتقال مواد در مسیرهای شیبدار یا خطوط پیچیده را دارند. همچنین، نوع تسمه، شاسی و موتور در هر مدل متفاوت است و باید متناسب با نوع پروژه انتخاب شود. امروزه استفاده از نوار نقاله در خطوط تولید باعث افزایش سرعت جابه جایی مواد، کاهش نیروی انسانی و بهبود راندمان کارخانه ها شده است.

یکی دیگر از نکات مهم در انتخاب انواع نوار نقاله تسمه ای، شرایط محیطی و نوع مواد انتقالی است. برای مثال، در صنایع غذایی از سیستم های بهداشتی و ضد زنگ استفاده می شود، در حالی که در صنایع معدنی معمولا مدل های مقاوم و سنگین کاربرد بیشتری دارند. در بسیاری از کارخانه ها، ساخت نوار نقاله تسمه ای به صورت اختصاصی و متناسب با ظرفیت خط تولید انجام می شود.

در ادامه با انواع نوار نقاله تسمه ای به طور کامل آشنا می شوید:

نوار نقاله تسمه ای ساده

نوار نقاله تسمه ای ساده یکی از رایج ترین مدل های سیستم انتقال مواد است و در بسیاری از کارخانه ها، انبارها و خطوط تولید استفاده می شود. این مدل ساختار ساده ای دارد و معمولا برای جابه جایی مواد سبک، بسته بندی شده یا محصولات معمولی به کار می رود. در این سیستم، تسمه روی مجموعه ای از رولیک حرکت می کند و مواد را در طول مسیر منتقل می سازد. کیفیت رولیک ها تاثیر زیادی بر حرکت روان تسمه و کاهش استهلاک قطعات دارد و به همین دلیل در طراحی این نوع نوار نقاله باید از قطعات مقاوم و استاندارد استفاده شود.

این مدل به دلیل سادگی ساخت، هزینه نگهداری مناسب و امکان طراحی در ابعاد مختلف، یکی از پرکاربردترین انواع نوار نقاله تسمه ای محسوب می شود. همچنین، امکان استفاده از موتورهای مختلف و تنظیم سرعت حرکت تسمه باعث شده این سیستم در صنایع غذایی، بسته بندی، انبارداری و خطوط مونتاژ کاربرد فراوانی داشته باشد.

در بسیاری از پروژه های صنعتی، برای افزایش مقاومت سیستم از تسمه فولادی استفاده می شود تا دستگاه بتواند مواد سنگین یا داغ را بدون آسیب جابه جا کند. این نوع تسمه ها مقاومت بالایی در برابر فشار، سایش و حرارت دارند و بیشتر در صنایع معدنی و فولادی کاربرد دارند.

در مجموع، نوار نقاله تسمه ای ساده به دلیل طراحی کاربردی، راندمان مناسب و هزینه نگهداری پایین، یکی از اصلی ترین تجهیزات انتقال مواد در صنایع مختلف به شمار می رود.

نوار نقاله تسمه ای آجدار

نوار نقاله تسمه ای آجدار برای انتقال مواد در مسیرهای شیبدار و شرایطی طراحی می شود که احتمال لغزش مواد روی تسمه وجود دارد. در این مدل، سطح تسمه دارای برجستگی ها و آج هایی است که باعث می شوند مواد هنگام حرکت ثابت باقی بمانند و از روی تسمه سر نخورند. به همین دلیل، این سیستم در صنایع معدنی، کشاورزی، سیمان و خطوط انتقال مواد فله کاربرد زیادی دارد.

یکی از مهم ترین مزایای نوار نقاله آجدار، توانایی انتقال مواد در زوایای شیب دار است. در این شرایط، نوع تسمه، قدرت موتور و سیستم انتقال نیرو باید به دقت انتخاب شوند تا دستگاه عملکرد پایداری داشته باشد. همچنین، انتخاب صحیح موتور و انواع گیربکس صنعتی اهمیت زیادی دارد، زیرا این قطعات وظیفه تامین قدرت و تنظیم سرعت حرکت تسمه را بر عهده دارند.

در ساخت این نوع نوار نقاله، معمولا از تسمه های مقاوم در برابر سایش و فشار استفاده می شود تا دستگاه بتواند در شرایط سخت کاری عملکرد مناسبی داشته باشد. همچنین، شاسی و رولیک ها باید استحکام کافی برای تحمل وزن مواد را داشته باشند.

در مجموع، نوار نقاله تسمه ای آجدار یکی از بهترین گزینه ها برای انتقال مواد در مسیرهای شیبدار محسوب می شود و به دلیل جلوگیری از لغزش مواد، در بسیاری از صنایع سنگین و خطوط انتقال مواد فله کاربرد گسترده ای دارد.

نوار نقاله تسمه ای شیبدار

نوار نقاله تسمه ای شیبدار برای انتقال مواد در مسیرهایی با اختلاف ارتفاع استفاده می شود و یکی از پرکاربردترین سیستم های انتقال مواد در کارخانه ها، انبارها و خطوط بارگیری است. این مدل به گونه ای طراحی می شود که مواد بتوانند بدون ریزش یا لغزش از سطح پایین به بالا یا بالعکس منتقل شوند.

در این نوع سیستم، معمولا از تسمه های آجدار یا دیواره دار استفاده می شود تا مواد هنگام حرکت روی تسمه ثابت باقی بمانند. همچنین، زاویه شیب باید متناسب با نوع مواد و ظرفیت انتقال انتخاب شود تا عملکرد دستگاه پایدار باقی بماند. اگر زاویه بیش از حد زیاد باشد، احتمال برگشت یا ریزش مواد افزایش پیدا می کند.

یکی دیگر از نکات مهم در طراحی نوار نقاله شیبدار، انتخاب موتور و سیستم کشش مناسب است. در این مدل، فشار بیشتری به تسمه و موتور وارد می شود و به همین دلیل قطعات باید توان تحمل بار و کارکرد مداوم را داشته باشند.

این نوع نوار نقاله در صنایع معدنی، بسته بندی، کشاورزی و انبارداری کاربرد فراوانی دارد و باعث صرفه جویی در فضا و افزایش سرعت انتقال مواد می شود. در مجموع، نوار نقاله تسمه ای شیبدار یکی از کاربردی ترین مدل های سیستم انتقال مواد است و طراحی صحیح آن تاثیر زیادی بر راندمان و ایمنی خطوط تولید خواهد داشت.

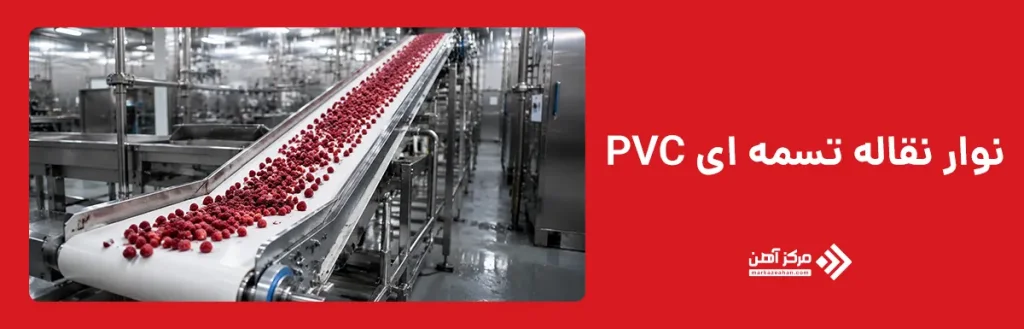

نوار نقاله تسمه ای PVC

نوار نقاله تسمه ای PVC بیشتر در صنایع غذایی، دارویی، بسته بندی و خطوط مونتاژ استفاده می شود و به دلیل سطح صاف، وزن سبک و مقاومت مناسب، یکی از محبوب ترین مدل های انتقال مواد محسوب می گردد. تسمه های PVC معمولا در برابر رطوبت، روغن و برخی مواد شیمیایی مقاومت خوبی دارند و به همین دلیل برای محیط های بهداشتی گزینه مناسبی هستند.

در این نوع نوار نقاله، حرکت تسمه نرم و کم صدا است و امکان تنظیم سرعت نیز وجود دارد. همچنین، وزن سبک تسمه باعث کاهش فشار روی موتور و رولیک ها می شود و مصرف انرژی دستگاه را کاهش می دهد. یکی از مزایای مهم نوار نقاله PVC، امکان شستشو و نظافت آسان آن است. به همین دلیل، در کارخانه های مواد غذایی و دارویی که رعایت بهداشت اهمیت زیادی دارد، استفاده از این مدل بسیار رایج است.

البته تسمه های PVC برای انتقال مواد بسیار سنگین یا داغ مناسب نیستند و بیشتر در خطوط سبک و نیمه سنگین استفاده می شوند. در مجموع، نوار نقاله تسمه ای PVC به دلیل عملکرد نرم، بهداشت مناسب و هزینه نگهداری پایین، یکی از پرکاربردترین سیستم های انتقال مواد در صنایع سبک و بهداشتی محسوب می شود.

نوار نقاله تسمه ای لاستیکی

نوار نقاله تسمه ای لاستیکی یکی از مقاوم ترین انواع سیستم های انتقال مواد است و بیشتر در صنایع سنگین مانند معدن، فولاد، سیمان و کارخانه های تولید مصالح استفاده می شود. در این مدل، تسمه از لایه های لاستیکی مقاوم ساخته می شود و توانایی تحمل فشار، ضربه و سایش بالا را دارد.

این نوع نوار نقاله برای انتقال مواد فله، سنگ، شن، ماسه و مواد معدنی بسیار مناسب است، زیرا تسمه های لاستیکی در برابر پارگی و شرایط سخت کاری مقاومت زیادی دارند. همچنین، برخی مدل های این تسمه ها در برابر حرارت، روغن یا مواد شیمیایی نیز مقاوم هستند.

در طراحی این سیستم، انتخاب شاسی مقاوم، رولیک های صنعتی و موتور مناسب اهمیت زیادی دارد، زیرا وزن مواد و فشار کاری معمولا بالا است. همچنین، تنظیم صحیح کشش تسمه تاثیر مستقیمی بر عملکرد و طول عمر دستگاه خواهد داشت.

یکی از مزایای مهم نوار نقاله لاستیکی، امکان استفاده در مسیرهای طولانی و محیط های سخت صنعتی است. به همین دلیل، این مدل در صنایع معدنی و کارخانه های بزرگ کاربرد گسترده ای دارد. در مجموع، نوار نقاله تسمه ای لاستیکی به دلیل مقاومت بالا و توانایی انتقال مواد سنگین، یکی از مهم ترین تجهیزات در صنایع سنگین محسوب می شود.

نوار نقاله تسمه ای مدولار

نوار نقاله تسمه ای مدولار از قطعات پلاستیکی یا پلیمری متصل به هم ساخته می شود و به دلیل انعطاف پذیری بالا، در خطوط تولید خاص و صنایع غذایی کاربرد زیادی دارد. در این مدل، تسمه از بخش های جداگانه تشکیل شده و در صورت خرابی، امکان تعویض بخشی از تسمه وجود دارد.

یکی از مهم ترین مزایای نوار نقاله مدولار، قابلیت طراحی در مسیرهای منحنی و پیچیده است. به همین دلیل، در کارخانه هایی که فضای محدود یا مسیرهای خاص دارند، استفاده از این سیستم بسیار رایج است. همچنین، تسمه های مدولار معمولا قابلیت شستشو و نظافت آسان دارند و در برابر رطوبت و خوردگی مقاوم هستند. این ویژگی باعث شده در صنایع غذایی، بسته بندی و دارویی کاربرد فراوانی داشته باشند.

در طراحی این سیستم، انتخاب نوع ماژول ها، موتور و شاسی اهمیت زیادی دارد تا حرکت تسمه به صورت روان و بدون لرزش انجام شود. همچنین، سرعت حرکت و ظرفیت انتقال باید متناسب با نوع کاربرد تنظیم گردد.در مجموع، نوار نقاله تسمه ای مدولار به دلیل انعطاف پذیری بالا، نگهداری آسان و قابلیت طراحی در مسیرهای خاص، یکی از کاربردی ترین سیستم های انتقال مواد در صنایع مدرن محسوب می شود.

نوار نقاله تسمه ای استیل

نوار نقاله تسمه ای استیل بیشتر در صنایع غذایی، دارویی، شیمیایی و محیط هایی استفاده می شود که رعایت بهداشت و مقاومت در برابر خوردگی اهمیت زیادی دارد. در این مدل، بخش هایی مانند شاسی، رولیک ها یا حتی تسمه از استیل ضد زنگ ساخته می شوند تا دستگاه در برابر رطوبت، مواد شیمیایی و شرایط سخت محیطی مقاومت بالایی داشته باشد.

یکی از مهم ترین مزایای این نوع نوار نقاله، قابلیت شستشو و نظافت آسان آن است. به همین دلیل، در خطوط تولید مواد غذایی و دارویی که رعایت استانداردهای بهداشتی ضروری است، استفاده از سیستم های استیل بسیار رایج می باشد.

همچنین، نوار نقاله تسمه ای استیل مقاومت بالایی در برابر زنگ زدگی و سایش دارد و می تواند در محیط های مرطوب یا دارای بخار آب به صورت مداوم کار کند. البته هزینه ساخت این مدل معمولا بیشتر از سیستم های معمولی است، زیرا از متریال مقاوم و قطعات ضد زنگ استفاده می شود.

در مجموع، نوار نقاله تسمه ای استیل به دلیل دوام بالا، مقاومت در برابر خوردگی و شرایط بهداشتی مناسب، یکی از بهترین گزینه ها برای صنایع حساس محسوب می شود.

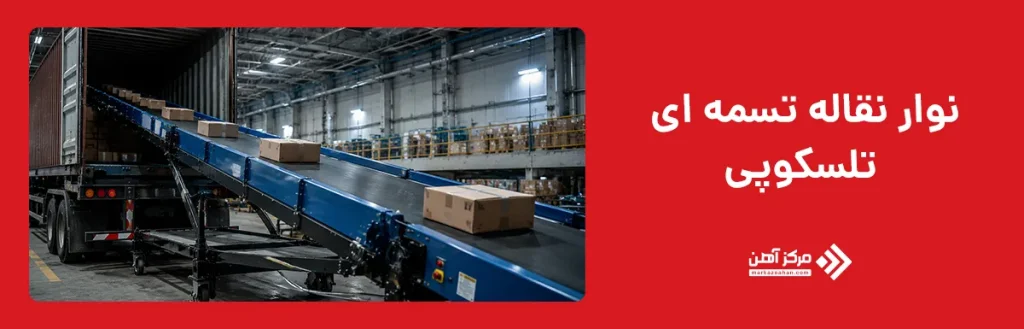

نوار نقاله تسمه ای تلسکوپی

نوار نقاله تسمه ای تلسکوپی یکی از کاربردی ترین سیستم های انتقال مواد در انبارها، مراکز لجستیک و خطوط بارگیری است. این مدل قابلیت افزایش و کاهش طول دارد و به همین دلیل برای تخلیه و بارگیری کامیون ها و کانتینرها بسیار مناسب است.

در این نوع سیستم، بخش های مختلف نوار نقاله داخل یکدیگر حرکت می کنند و طول دستگاه با توجه به نیاز تنظیم می شود. این ویژگی باعث صرفه جویی در فضا و افزایش سرعت عملیات بارگیری خواهد شد.همچنین، نوار نقاله تلسکوپی باعث کاهش نیاز به جابه جایی دستی کالاها می شود و فشار کاری نیروی انسانی را کاهش می دهد. به همین دلیل، در مراکز توزیع و انبارهای بزرگ استفاده گسترده ای دارد.

در طراحی این سیستم، انتخاب موتور، سیستم کنترل حرکت و استحکام شاسی اهمیت زیادی دارد، زیرا دستگاه باید در طول های مختلف عملکرد پایداری داشته باشد. در مجموع، نوار نقاله تسمه ای تلسکوپی یکی از بهترین گزینه ها برای بارگیری و تخلیه سریع کالاها محسوب می شود و نقش مهمی در بهبود عملکرد سیستم های لجستیکی دارد.

نوار نقاله تسمه ای بارگیری

نوار نقاله تسمه ای بارگیری برای جابه جایی و انتقال سریع کالاها در عملیات بارگیری و تخلیه استفاده می شود و در انبارها، کارخانه ها، پایانه های حمل و نقل و مراکز پخش کاربرد زیادی دارد. این سیستم باعث می شود انتقال کالاها با سرعت بیشتر و نیروی انسانی کمتر انجام شود و راندمان عملیات افزایش پیدا کند.

در این مدل، معمولا ارتفاع و زاویه دستگاه قابل تنظیم است تا بتوان کالاها را به راحتی داخل کامیون، کانتینر یا خطوط تولید منتقل کرد. همچنین، برخی مدل ها به چرخ مجهز هستند و امکان جابه جایی دستگاه در محیط کار وجود دارد. یکی از مهم ترین مزایای نوار نقاله بارگیری، کاهش فشار فیزیکی روی نیروی انسانی و جلوگیری از آسیب به کالاها است. به همین دلیل، در مراکز لجستیک و انبارداری استفاده از این سیستم بسیار رایج شده است.

در طراحی این نوع نوار نقاله، انتخاب تسمه مناسب، استحکام شاسی و توان موتور اهمیت زیادی دارد تا دستگاه بتواند وزن کالاها را به صورت مداوم تحمل کند. در مجموع، نوار نقاله تسمه ای بارگیری یکی از مهم ترین تجهیزات انتقال کالا در صنایع و انبارها محسوب می شود و تاثیر زیادی بر سرعت و کیفیت عملیات بارگیری دارد.

نوار نقاله تسمه ای صنعتی

نوار نقاله تسمه ای صنعتی برای پروژه های سنگین و خطوط تولید بزرگ طراحی می شود و توانایی انتقال حجم زیادی از مواد را دارد. این مدل در صنایع معدنی، فولاد، سیمان، پتروشیمی و کارخانه های بزرگ کاربرد گسترده ای دارد و معمولا برای کار مداوم و شرایط سخت محیطی ساخته می شود.

در طراحی و ساخت نوار نقاله صنعتی، استحکام شاسی، کیفیت تسمه، قدرت موتور و مقاومت رولیک ها اهمیت بسیار زیادی دارد، زیرا دستگاه باید در فشار کاری بالا و به صورت شبانه روزی فعالیت کند. همچنین، انجام محاسبات مهندسی دقیق برای ظرفیت حمل مواد، سرعت تسمه و کشش سیستم ضروری است.

در بسیاری از پروژه های صنعتی، از سیستم های کنترلی و تجهیزات ایمنی برای جلوگیری از خرابی و افزایش راندمان استفاده می شود. همچنین، برخی مدل ها به سنسورها و سیستم های هوشمند مجهز هستند تا عملکرد دستگاه به صورت مداوم کنترل شود.

یکی دیگر از ویژگی های مهم نوار نقاله صنعتی، امکان طراحی در طول ها و ظرفیت های مختلف است. به همین دلیل، این سیستم ها در خطوط انتقال مواد سنگین و کارخانه های بزرگ نقش بسیار مهمی دارند. در مجموع، نوار نقاله تسمه ای صنعتی یکی از اصلی ترین تجهیزات انتقال مواد در صنایع سنگین محسوب می شود و کیفیت طراحی و ساخت آن تاثیر مستقیمی بر عملکرد خطوط تولید دارد.

اجزای نوار نقاله تسمه ای

اجزای نوار نقاله تسمه ای شامل مجموعه ای از قطعات مکانیکی و انتقال قدرت هستند که در کنار یکدیگر باعث حرکت تسمه و جابه جایی مواد می شوند. عملکرد صحیح هرکدام از این قطعات تاثیر مستقیمی بر راندمان، ایمنی و طول عمر سیستم دارد و اگر یکی از بخش ها دچار مشکل شود، کل عملکرد دستگاه تحت تاثیر قرار می گیرد.

در این سیستم، قطعات اصلی شامل تسمه، رولیک ها، درام محرک و متحرک، موتور، گیربکس، شاسی و سیستم تنظیم کشش هستند. تسمه وظیفه حمل مواد را بر عهده دارد و رولیک ها باعث هدایت و حرکت روان آن می شوند. همچنین، موتور و گیربکس نیروی لازم برای حرکت تسمه را تامین می کنند و درام ها حرکت سیستم را کنترل می نمایند.

نوع قطعات مورد استفاده در نوار نقاله تسمه ای به شرایط کاری و نوع مواد بستگی دارد. برای مثال، در صنایع معدنی از قطعات مقاوم در برابر سایش استفاده می شود، در حالی که در صنایع غذایی قطعات ضد زنگ و بهداشتی کاربرد بیشتری دارند.

یکی دیگر از نکات مهم، هماهنگی بین تمام قطعات است. اگر توان موتور، نوع تسمه یا کیفیت رولیک ها متناسب با ظرفیت دستگاه انتخاب نشود، احتمال خرابی و استهلاک سیستم افزایش پیدا می کند.

در مجموع، اجزای نوار نقاله تسمه ای نقش اصلی را در عملکرد سیستم انتقال مواد دارند و انتخاب صحیح آن ها باعث افزایش راندمان و کاهش هزینه های نگهداری خواهد شد. در ادامه با مهم ترین اجزای انواع نوار نقاله تسمه ای آشنا می شوید:

تسمه نقاله

تسمه نقاله اصلی ترین بخش در نوار نقاله تسمه ای است و وظیفه حمل و انتقال مواد را بر عهده دارد. این قطعه به صورت مداوم روی رولیک ها حرکت می کند و مواد را از یک نقطه به نقطه دیگر منتقل می سازد. نوع تسمه با توجه به وزن مواد، شرایط محیطی و نوع کاربرد انتخاب می شود و می تواند از جنس لاستیکی، PVC، پلی اورتان یا فلزی ساخته شود.

در صنایع مختلف، تسمه ها ویژگی های متفاوتی دارند. برای مثال، در صنایع غذایی از تسمه های بهداشتی و قابل شستشو استفاده می شود، در حالی که در صنایع معدنی و فولادی معمولا تسمه های مقاوم در برابر سایش و حرارت کاربرد دارند. همچنین، در برخی خطوط صنعتی از تسمه های آجدار برای جلوگیری از لغزش مواد استفاده می شود.

یکی از مهم ترین نکات در انتخاب تسمه، مقاومت آن در برابر فشار و کشش است. اگر تسمه کیفیت مناسبی نداشته باشد، احتمال پارگی، انحراف یا کاهش راندمان سیستم افزایش پیدا می کند. همچنین، تنظیم صحیح کشش تسمه تاثیر زیادی بر عملکرد و طول عمر آن دارد.

در مجموع، تسمه نقاله مهم ترین قطعه در سیستم انتقال مواد محسوب می شود و کیفیت و انتخاب صحیح آن تاثیر مستقیمی بر عملکرد نوار نقاله تسمه ای خواهد داشت.

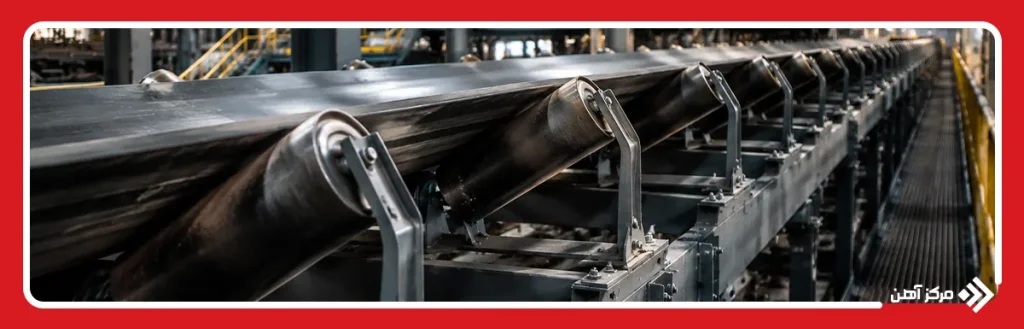

رولیک و غلطک

رولیک و غلطک از قطعات مهم در نوار نقاله تسمه ای هستند و وظیفه هدایت، پشتیبانی و حرکت روان تسمه را بر عهده دارند. این قطعات باعث می شوند تسمه بدون لرزش و انحراف حرکت کند و فشار وارد شده به سیستم کاهش پیدا کند.

رولیک ها در مدل های مختلفی مانند رولیک رفت، برگشت، ضربه گیر و راهنما تولید می شوند و هرکدام کاربرد خاصی دارند. همچنین، کیفیت بلبرینگ ها و جنس رولیک ها تاثیر زیادی بر طول عمر و عملکرد سیستم خواهد داشت. اگر رولیک ها به درستی انتخاب یا نصب نشوند، احتمال انحراف تسمه، افزایش اصطکاک و استهلاک قطعات بیشتر می شود. به همین دلیل، در طراحی نوار نقاله صنعتی از رولیک های مقاوم و استاندارد استفاده می گردد.

در برخی پروژه های سنگین، غلطک ها باید توان تحمل فشار و وزن بالایی داشته باشند تا دستگاه بتواند به صورت مداوم کار کند. همچنین، سرویس و روغن کاری منظم رولیک ها باعث افزایش عمر مفید سیستم خواهد شد. در مجموع، رولیک و غلطک نقش مهمی در عملکرد پایدار و روان نوار نقاله تسمه ای دارند و کیفیت آن ها تاثیر مستقیمی بر راندمان دستگاه خواهد داشت.

درام محرک و متحرک

درام محرک و متحرک از قطعات اصلی نوار نقاله تسمه ای هستند و وظیفه حرکت و هدایت تسمه را بر عهده دارند. درام محرک به موتور و گیربکس متصل می شود و نیروی لازم برای حرکت تسمه را تامین می کند، در حالی که درام متحرک در انتهای مسیر قرار می گیرد و باعث هدایت صحیح تسمه و حفظ تعادل آن می شود.

این قطعات معمولا از فولاد مقاوم ساخته می شوند تا بتوانند فشار و اصطکاک ناشی از حرکت مداوم تسمه را تحمل کنند. در برخی سیستم ها، سطح درام با روکش لاستیکی پوشانده می شود تا اصطکاک بیشتری ایجاد شود و تسمه دچار لغزش نشود. قطر و ابعاد درام ها با توجه به نوع تسمه، ظرفیت حمل مواد و سرعت حرکت انتخاب می شوند. اگر درام ها به درستی طراحی نشوند، تسمه از مسیر خارج می شود و استهلاک قطعات افزایش پیدا می کند.

همچنین، تراز بودن درام ها اهمیت زیادی دارد و کوچک ترین انحراف می تواند عملکرد سیستم را مختل کند. به همین دلیل، در زمان نصب و تنظیم نوار نقاله باید وضعیت درام ها به دقت بررسی شود. در مجموع، درام محرک و متحرک نقش مهمی در عملکرد پایدار و روان نوار نقاله تسمه ای دارند و کیفیت آن ها تاثیر مستقیمی بر راندمان سیستم انتقال مواد خواهد داشت.

موتور و گیربکس

موتور و گیربکس نیروی اصلی حرکت نوار نقاله تسمه ای را تامین می کنند و یکی از مهم ترین بخش های سیستم انتقال مواد محسوب می شوند. موتور انرژی الکتریکی را به حرکت تبدیل می کند و گیربکس سرعت و قدرت لازم را تنظیم می نماید تا تسمه بتواند مواد را با سرعت مناسب جابه جا کند.

انتخاب موتور و گیربکس به عواملی مانند ظرفیت حمل بار، طول مسیر، سرعت تسمه و شرایط کاری بستگی دارد. در نوار نقاله های صنعتی معمولا از موتورهای قدرتمند و گیربکس های مقاوم استفاده می شود تا دستگاه بتواند به صورت مداوم فعالیت کند.

یکی از نکات مهم در طراحی این بخش، انتخاب توان مناسب موتور است. اگر موتور ضعیف باشد، عملکرد دستگاه کاهش پیدا می کند و فشار زیادی به سیستم وارد خواهد شد. همچنین، نوع گیربکس باید متناسب با سرعت و شرایط کاری انتخاب شود تا حرکت تسمه پایدار باقی بماند.

سرویس و روغن کاری منظم گیربکس نیز اهمیت زیادی دارد و باعث افزایش طول عمر تجهیزات می شود. در بسیاری از پروژه ها از سیستم های کنترل سرعت برای تنظیم عملکرد موتور استفاده می گردد. در مجموع، موتور و گیربکس نقش اصلی را در حرکت نوار نقاله تسمه ای دارند و انتخاب صحیح آن ها تاثیر زیادی بر راندمان و مصرف انرژی سیستم خواهد داشت.

شاسی و فریم

شاسی و فریم ساختار اصلی نوار نقاله تسمه ای را تشکیل می دهند و تمام قطعات دستگاه روی این بخش نصب می شوند. استحکام شاسی تاثیر مستقیمی بر دوام، ایمنی و عملکرد سیستم دارد و به همین دلیل در طراحی نوار نقاله باید از متریال مقاوم و استاندارد استفاده شود.

در بیشتر پروژه های صنعتی، شاسی از پروفیل های فولادی، تیرآهن یا ورق های فلزی ساخته می شود تا توان تحمل وزن مواد و فشار کاری را داشته باشد. همچنین، در صنایع غذایی یا محیط های مرطوب معمولا از استیل ضد زنگ استفاده می شود تا احتمال خوردگی کاهش پیدا کند.

نوع طراحی فریم نیز اهمیت زیادی دارد. اگر شاسی به درستی طراحی نشود، ممکن است دستگاه هنگام کار دچار لرزش یا تغییر شکل شود و عملکرد تسمه و رولیک ها مختل گردد. به همین دلیل، در بسیاری از سیستم ها از پایه ها و تقویت کننده های مقاوم استفاده می شود.

همچنین، تراز بودن شاسی در زمان نصب اهمیت زیادی دارد و کوچک ترین خطا می تواند باعث انحراف تسمه شود. کیفیت جوشکاری و استحکام اتصالات نیز تاثیر مستقیمی بر طول عمر دستگاه دارند. در مجموع، شاسی و فریم پایه اصلی نوار نقاله تسمه ای محسوب می شوند و کیفیت طراحی و ساخت آن ها تاثیر زیادی بر عملکرد و دوام سیستم انتقال مواد خواهد داشت.

نحوه عملکرد نوار نقاله تسمه ای

نحوه عملکرد نوار نقاله تسمه ای بر اساس حرکت پیوسته تسمه روی رولیک ها و درام ها انجام می شود. در این سیستم، موتور نیروی لازم را تامین می کند و این نیرو از طریق گیربکس به درام محرک منتقل می شود. سپس درام باعث حرکت تسمه شده و مواد روی سطح تسمه جابه جا می شوند.

در زمان کار دستگاه، تسمه روی رولیک ها حرکت می کند و رولیک ها از ایجاد اصطکاک اضافی جلوگیری می کنند. همچنین، سیستم تنظیم کشش باعث می شود تسمه در مسیر صحیح باقی بماند و دچار لغزش یا انحراف نشود.

نوع عملکرد دستگاه به مدل نوار نقاله و نوع مواد بستگی دارد. برخی سیستم ها برای انتقال مواد سبک و برخی دیگر برای جابه جایی مواد سنگین طراحی می شوند. همچنین، امکان طراحی سیستم در مسیرهای مستقیم یا شیبدار وجود دارد.

یکی از مهم ترین نکات در عملکرد نوار نقاله تسمه ای، هماهنگی بین موتور، گیربکس، درام و تسمه است. اگر یکی از این قطعات به درستی عمل نکند، راندمان سیستم کاهش پیدا می کند و استهلاک قطعات افزایش می یابد. در مجموع، عملکرد نوار نقاله تسمه ای بر پایه حرکت هماهنگ قطعات مکانیکی و انتقال قدرت انجام می شود و طراحی صحیح این بخش ها تاثیر مستقیمی بر کیفیت و راندمان سیستم انتقال مواد دارد.

کاربردهای نوار نقاله تسمه ای

کاربرد نوار نقاله تسمه ای بسیار گسترده است و این سیستم در بسیاری از صنایع برای جابه جایی مواد، محصولات و قطعات استفاده می شود. عملکرد پیوسته، سرعت مناسب و امکان انتقال مواد در مسیرهای مختلف باعث شده این نوع نوار نقاله به یکی از مهم ترین تجهیزات خطوط تولید تبدیل شود.

در صنایع مختلف، نوع نوار نقاله بر اساس شرایط کاری و نوع مواد انتخاب می شود. برخی سیستم ها برای انتقال مواد سبک و بسته بندی شده کاربرد دارند و برخی دیگر برای حمل مواد سنگین، داغ یا معدنی طراحی می شوند. همچنین، امکان استفاده از نوار نقاله در خطوط مستقیم، شیبدار و حتی سیستم های بارگیری وجود دارد.

یکی از مهم ترین مزایای نوار نقاله تسمه ای، کاهش نیاز به جابه جایی دستی مواد است. این موضوع علاوه بر افزایش سرعت کار، باعث کاهش فشار فیزیکی روی نیروی انسانی و کاهش آسیب به محصولات می شود. همچنین، استفاده از سیستم های انتقال مواد باعث نظم بیشتر در خطوط تولید و بهبود راندمان کارخانه ها خواهد شد.

در بسیاری از پروژه های صنعتی، مشخصات نوار نقاله تسمه ای به صورت اختصاصی طراحی می شود تا با شرایط محیطی و نوع مواد هماهنگ باشد. به همین دلیل، انتخاب صحیح نوع تسمه، موتور، رولیک و شاسی اهمیت زیادی در عملکرد سیستم دارد.

در مجموع، کاربرد نوار نقاله تسمه ای در صنایع مختلف بسیار گسترده است و این سیستم نقش مهمی در افزایش سرعت، کاهش هزینه ها و بهبود عملکرد خطوط تولید ایفا می کند. در ادامه با مهم ترین کاربردهای نوار نقاله تسمه ای آسنا می شوید:

صنایع معدنی

در صنایع معدنی، نوار نقاله تسمه ای یکی از مهم ترین تجهیزات انتقال مواد محسوب می شود و برای جابه جایی سنگ، شن، ماسه، خاک و مواد معدنی استفاده می گردد. در معادن، حجم انتقال مواد بسیار بالا است و استفاده از سیستم های انتقال دستی امکان پذیر نیست. به همین دلیل، نوار نقاله ها نقش مهمی در افزایش سرعت و کاهش هزینه های استخراج و تولید دارند.

در این صنعت، معمولا از نوار نقاله های لاستیکی و صنعتی استفاده می شود تا دستگاه بتواند وزن زیاد و شرایط سخت کاری را تحمل کند. همچنین، شاسی و رولیک ها باید مقاومت بالایی در برابر ضربه، گرد و غبار و سایش داشته باشند.

یکی از مزایای مهم نوار نقاله در معادن، امکان انتقال مواد در مسیرهای طولانی و شیبدار است. این موضوع باعث کاهش استفاده از ماشین آلات حمل و نقل و صرفه جویی در مصرف سوخت خواهد شد. همچنین، در بسیاری از معادن از سیستم های کنترلی و تجهیزات ایمنی برای جلوگیری از خرابی و توقف خط انتقال استفاده می شود.

صنایع غذایی

در صنایع غذایی، نوار نقاله تسمه ای برای انتقال مواد اولیه، محصولات بسته بندی شده و جابه جایی کالاها در خطوط تولید استفاده می شود. در این صنعت، رعایت بهداشت اهمیت بسیار زیادی دارد و به همین دلیل معمولا از تسمه های PVC یا استیل ضد زنگ استفاده می گردد.

یکی از مهم ترین مزایای این سیستم در صنایع غذایی، کاهش تماس مستقیم نیروی انسانی با محصولات است. این موضوع علاوه بر افزایش سرعت تولید، باعث حفظ کیفیت و رعایت استانداردهای بهداشتی می شود.

همچنین، تسمه های مورد استفاده در این صنعت باید قابلیت شستشو و مقاومت در برابر رطوبت و مواد شوینده را داشته باشند. به همین دلیل، طراحی سیستم های انتقال مواد غذایی با دقت و استانداردهای خاص انجام می شود.

در خطوط تولید مواد غذایی، نوار نقاله ها برای انتقال محصولاتی مانند نان، شیرینی، بسته بندی مواد غذایی، میوه و سبزیجات استفاده می شوند. همچنین، امکان تنظیم سرعت حرکت تسمه متناسب با ظرفیت خط تولید وجود دارد.

صنایع بسته بندی

در صنایع بسته بندی، نوار نقاله تسمه ای یکی از مهم ترین تجهیزات خطوط تولید محسوب می شود و برای انتقال محصولات بین بخش های مختلف استفاده می گردد. این سیستم باعث می شود محصولات با سرعت و نظم بیشتری جابه جا شوند و فرآیند بسته بندی به صورت پیوسته انجام گیرد.

در خطوط بسته بندی، معمولا از نوار نقاله های PVC یا مدولار استفاده می شود، زیرا حرکت نرم و کم صدایی دارند و برای انتقال کارتن، بطری، جعبه و محصولات سبک مناسب هستند. همچنین، امکان تنظیم سرعت حرکت تسمه متناسب با ظرفیت خط تولید وجود دارد.

یکی از مهم ترین مزایای استفاده از نوار نقاله در صنایع بسته بندی، کاهش نیاز به جابه جایی دستی کالاها است. این موضوع باعث کاهش آسیب به محصولات و افزایش سرعت تولید می شود. همچنین، استفاده از سیستم های انتقال خودکار باعث نظم بیشتر در خطوط تولید خواهد شد. در بسیاری از کارخانه ها، نوار نقاله ها به دستگاه های چاپ، لیبل زن و بسته بندی متصل می شوند تا کل فرآیند به صورت یکپارچه انجام شود.

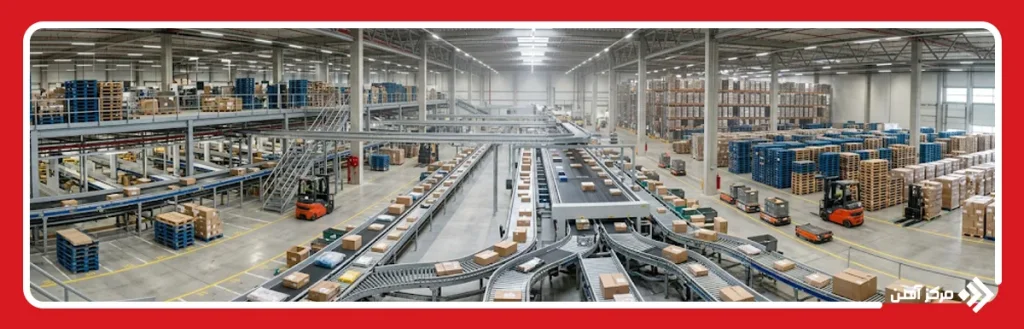

انبارداری و لجستیک

در انبارداری و لجستیک، نوار نقاله تسمه ای برای جابه جایی کالاها، بسته ها و محصولات در مراکز توزیع و انبارهای بزرگ استفاده می شود. این سیستم باعث افزایش سرعت انتقال کالا و کاهش زمان بارگیری و تخلیه خواهد شد.

در مراکز لجستیکی، معمولا از نوار نقاله های تلسکوپی، رولیکی و تسمه ای استفاده می شود تا کالاها با سرعت بیشتری بین بخش های مختلف جابه جا شوند. همچنین، برخی سیستم ها به سنسور و تجهیزات هوشمند مجهز هستند تا مسیر حرکت کالاها به صورت خودکار کنترل شود.

یکی از مهم ترین مزایای استفاده از نوار نقاله در انبارداری، کاهش نیاز به نیروی انسانی و کاهش آسیب های ناشی از حمل دستی کالاها است. این موضوع علاوه بر افزایش ایمنی، باعث کاهش هزینه های عملیاتی نیز خواهد شد. همچنین، استفاده از سیستم های انتقال مواد در انبارها باعث نظم بیشتر و استفاده بهتر از فضای ذخیره سازی می شود.

صنایع فولاد

در صنایع فولاد، نوار نقاله تسمه ای برای انتقال مواد اولیه، شمش، ورق، سنگ آهن و محصولات فولادی استفاده می شود و یکی از مهم ترین تجهیزات خطوط تولید به شمار می رود. حجم بالای مواد و شرایط سخت کاری در کارخانه های فولادی باعث شده استفاده از سیستم های انتقال مقاوم و صنعتی اهمیت زیادی داشته باشد.

در این صنعت، معمولا از نوار نقاله های لاستیکی یا سیستم های مقاوم در برابر حرارت و سایش استفاده می شود تا دستگاه بتواند در شرایط دمایی بالا و فشار زیاد عملکرد مناسبی داشته باشد. همچنین، شاسی، رولیک ها و درام ها باید مقاومت بالایی در برابر ضربه و وزن سنگین مواد داشته باشند.

یکی از مزایای مهم استفاده از نوار نقاله در صنایع فولاد، کاهش زمان جابه جایی مواد و افزایش سرعت خطوط تولید است. این موضوع باعث بهبود راندمان کارخانه و کاهش هزینه های حمل داخلی می شود.

در بسیاری از کارخانه های فولادی، سیستم های انتقال مواد به صورت مداوم و شبانه روزی کار می کنند و به همین دلیل نگهداری و سرویس منظم آن ها اهمیت زیادی دارد. همچنین، استفاده از تجهیزات کنترلی و ایمنی باعث کاهش خرابی و توقف خطوط تولید خواهد شد.

مزایا و معایب نوار نقاله تسمه ای

نوار نقاله تسمه ای به دلیل ساختار ساده، عملکرد پیوسته و قابلیت انتقال مواد در حجم بالا، یکی از پرکاربردترین سیستم های انتقال مواد در صنایع مختلف محسوب می شود. یکی از مهم ترین دلایل محبوبیت این سیستم، کارایی نوار نقاله تسمه ای در انتقال سریع و مداوم مواد در خطوط تولید است. این دستگاه ها می توانند با کمترین توقف، حجم زیادی از مواد را جابه جا کنند و باعث افزایش راندمان کارخانه شوند.

یکی از مهم ترین مزایای نوار نقاله تسمه ای، امکان طراحی در ابعاد و ظرفیت های مختلف است. همچنین، این سیستم می تواند مواد را در مسیرهای مستقیم یا شیبدار منتقل کند و برای صنایع سبک و سنگین مناسب باشد. مصرف انرژی مناسب، کاهش آسیب به محصولات و امکان کنترل سرعت نیز از دیگر مزایای این سیستم هستند.

در مقابل، این نوع نوار نقاله معایبی نیز دارد. برای مثال، تسمه ها به مرور زمان دچار سایش می شوند و نیاز به سرویس و تعویض دارند. همچنین، اگر کشش تسمه یا تراز رولیک ها به درستی تنظیم نشود، احتمال انحراف یا لغزش تسمه افزایش پیدا می کند.

در برخی محیط های صنعتی سنگین نیز هزینه نگهداری سیستم ممکن است بالا باشد، به ویژه اگر دستگاه به صورت شبانه روزی کار کند. همچنین، انتخاب اشتباه تسمه یا موتور می تواند باعث کاهش راندمان و افزایش استهلاک قطعات شود. در مجموع، نوار نقاله تسمه ای با وجود برخی محدودیت ها، یکی از بهترین گزینه ها برای انتقال مواد در صنایع مختلف محسوب می شود و در صورت طراحی و نگهداری صحیح، عملکرد بسیار پایداری خواهد داشت.

نکات مهم در انتخاب نوار نقاله تسمه ای

در انتخاب نوار نقاله تسمه ای باید عوامل مختلفی بررسی شوند تا سیستم بتواند عملکرد مناسبی در شرایط کاری مورد نظر داشته باشد. بررسی مشخصات نوار نقاله تسمه ای قبل از خرید اهمیت زیادی دارد، زیرا ابعاد تسمه، توان موتور و نوع شاسی باید متناسب با شرایط پروژه انتخاب شوند. انتخاب اشتباه نوع تسمه، موتور یا شاسی می تواند باعث کاهش راندمان، افزایش خرابی و بالا رفتن هزینه های نگهداری شود. به همین دلیل، قبل از خرید یا طراحی سیستم باید تمام شرایط پروژه به دقت بررسی گردد.

یکی از مهم ترین نکات، نوع مواد انتقالی است. وزن، ابعاد، دما و میزان رطوبت مواد تاثیر مستقیمی بر انتخاب تسمه و قطعات دستگاه دارند. برای مثال، در صنایع معدنی باید از تسمه های مقاوم در برابر سایش استفاده شود، در حالی که در صنایع غذایی تسمه های بهداشتی و قابل شستشو کاربرد بیشتری دارند.

ظرفیت حمل مواد و طول مسیر نیز اهمیت زیادی دارند. هرچه حجم انتقال بیشتر باشد، باید از موتور قوی تر، رولیک های مقاوم تر و شاسی مستحکم تری استفاده شود. همچنین، زاویه مسیر و شیب سیستم باید در طراحی تسمه و توان موتور در نظر گرفته شوند.

یکی دیگر از نکات مهم، شرایط محیطی است. در محیط های مرطوب یا دارای مواد شیمیایی، استفاده از قطعات ضد زنگ و مقاوم در برابر خوردگی ضروری است. همچنین، دسترسی به قطعات یدکی و هزینه نگهداری سیستم نیز باید بررسی شود. در مجموع، انتخاب صحیح نوار نقاله تسمه ای نیازمند بررسی دقیق شرایط کاری، نوع مواد و ظرفیت انتقال است و این موضوع تاثیر مستقیمی بر عملکرد و طول عمر سیستم خواهد داشت.

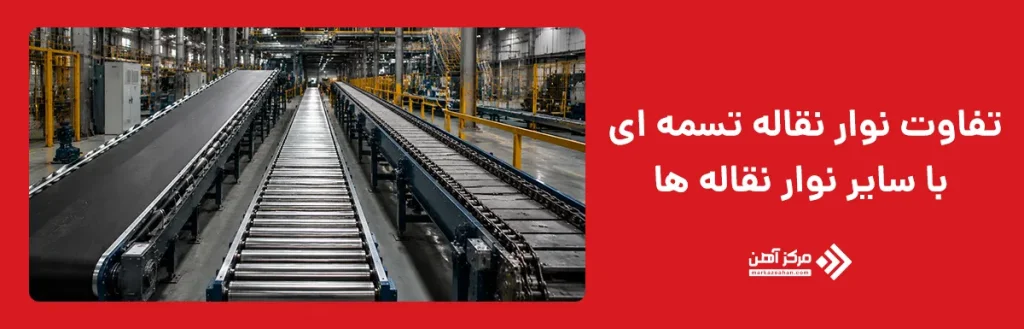

تفاوت نوار نقاله تسمه ای با سایر نوار نقاله ها

نوار نقاله تسمه ای در مقایسه با سایر سیستم های انتقال مواد، ساختار ساده تر و کاربرد گسترده تری دارد و به همین دلیل در بسیاری از صنایع استفاده می شود. این سیستم به وسیله یک تسمه متحرک کار می کند و برای انتقال مواد سبک، سنگین، بسته بندی شده یا فله مناسب است.

یکی از مهم ترین تفاوت های این سیستم با نوار نقاله رولیکی، نحوه انتقال مواد است. در مدل رولیکی، کالاها روی رولیک ها حرکت می کنند و بیشتر برای جابه جایی کارتن و بسته ها استفاده می شود، در حالی که نوار نقاله تسمه ای برای انتقال انواع مواد کاربرد دارد.

همچنین، در مقایسه با نوار نقاله زنجیری، سیستم تسمه ای حرکت نرم تر و صدای کمتری دارد، اما مدل زنجیری برای بارهای بسیار سنگین و شرایط سخت صنعتی مناسب تر است. از طرف دیگر، نوار نقاله مدولار انعطاف بیشتری در مسیرهای منحنی دارد، در حالی که مدل تسمه ای بیشتر برای مسیرهای مستقیم و شیبدار استفاده می شود.

یکی از مزایای مهم نوار نقاله تسمه ای نسبت به بسیاری از مدل های دیگر، هزینه ساخت و نگهداری مناسب تر آن است. همچنین، امکان طراحی در ابعاد مختلف و استفاده در صنایع متنوع باعث شده این سیستم محبوبیت زیادی داشته باشد. در مجموع، تفاوت نوار نقاله تسمه ای با سایر مدل ها بیشتر به نوع عملکرد، ظرفیت انتقال و شرایط کاری مربوط می شود و انتخاب مناسب باید بر اساس نیاز واقعی پروژه انجام گیرد.

نوار نقاله تسمه ای یکی از مهم ترین و پرکاربردترین سیستم های انتقال مواد در صنایع مختلف است و به دلیل عملکرد پیوسته، ساختار ساده و قابلیت طراحی در ظرفیت های متنوع، در بسیاری از خطوط تولید و انبارها استفاده می شود. این سیستم می تواند مواد سبک، سنگین، فله یا بسته بندی شده را با سرعت و ایمنی مناسب جابه جا کند و باعث افزایش راندمان خطوط تولید شود.

در این مقاله مرکزآهن، انواع نوار نقاله تسمه ای شامل مدل های ساده، آجدار، شیبدار، PVC، لاستیکی، مدولار، استیل، تلسکوپی، بارگیری و صنعتی بررسی شدند و مشخصات هرکدام توضیح داده شد. همچنین، اجزای اصلی دستگاه معرفی شدند و نحوه عملکرد سیستم انتقال مواد به صورت کامل شرح داده شد. کاربرد نوار نقاله تسمه ای در صنایع مختلف، مزایا، معایب و نکات مهم در انتخاب سیستم مناسب نیز بررسی شدند.
