اره نواری چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
اره نواری یا اره فلکه ای یکی از کاربردی ترین تجهیزات برش در کارگاه های فلزکاری، صنایع چوب و خطوط تولید است که با استفاده از تیغه ای پیوسته و حلقه ای، قطعه را به صورت یکنواخت و کنترل شده برش می دهد. حرکت مداوم تیغه روی دو یا چند فلکه باعث می شود فشار برش در مسیر ثابتی توزیع شود و سطح نهایی نسبت به بسیاری از روش های سنتی صاف تر باشد. این دستگاه برای برش مستقیم، زاویه دار و در برخی مدل ها برش منحنی به کار می رود و می تواند انواع مقاطع، لوله، پروفیل، شمش، چوب و مواد کامپوزیتی را پردازش کند. در صنایع فولادی، انتخاب ظرفیت دستگاه باید با ابعاد قطعه، جنس آلیاژ و شرایط بازار از جمله قیمت آهن هماهنگ باشد تا مصرف تیغه، زمان عملیات و هزینه نهایی کنترل شود.
برای پاسخ دقیق به پرسش اره نواری چیست باید به ساختار مهندسی شده آن توجه کرد. تیغ اره نواری به شکل یک نوار فلزی دندانه دار بسته ساخته می شود و با عبور از روی فلکه ها، حرکت رفت و برگشتی ابزارهای قدیمی را به حرکت پیوسته تبدیل می کند. نیروی لازم معمولا توسط الکتروموتور تامین می شود و سیستم انتقال قدرت، گیربکس، گیره نگهدارنده، راهنمای تیغه و سامانه خنک کاری، پایداری فرایند را افزایش می دهند. اره فلکه ای در مدل های کوچک کارگاهی تا دستگاه های تمام اتوماتیک صنعتی تولید می شود؛ به همین دلیل برای ساخت قطعات ظریف و برش انبوه مقاطع سنگین قابل استفاده است. در ادامه این مقاله مرکزآهن، نحوه کار با دستگاه اره نواری، نحوه عملکرد، اجزای اصلی، انواع دستگاه اره نواری، کاربردها، مزایا، محدودیت ها و معیارهای انتخاب آن بررسی می شود تا بتوانید متناسب با جنس قطعه و حجم تولید، گزینه مناسبی انتخاب کنید.
اره نواری چیست؟
اره نواری دستگاهی است که عملیات برش را با یک تیغه باریک، انعطاف پذیر و دندانه دار انجام می دهد. دو سر این تیغه به یکدیگر متصل شده اند و نواری حلقه ای را تشکیل می دهند که با چرخش مداوم روی فلکه های دستگاه حرکت می کند. هنگام تماس دندانه ها با قطعه، براده برداری به شکل پیوسته انجام می شود و سطحی نسبتا صاف و دقیق ایجاد می گردد. به همین دلیل، این دستگاه برای برش آهن، فولاد، آلومینیوم، لوله، پروفیل، چوب و برخی مواد پلیمری قابل استفاده است؛ البته نوع تیغه، سرعت حرکت و نیروی پیشروی باید متناسب با جنس ماده انتخاب شود. در پاسخ به پرسش دستگاه اره نواری چیست می توان گفت این وسیله، سامانه ای برای برش کنترل شده مواد است که در مدل های دستی، نیمه اتوماتیک و تمام اتوماتیک ساخته می شود. تیغه های دو فلزی نیز به دلیل برخورداری از بدنه انعطاف پذیر و لبه دندانه مقاوم، در برش صنعتی فلزات کاربرد گسترده ای دارند.
نحوه عملکرد اره فلکه ای به این صورت است که موتور، فلکه محرک را می چرخاند و فلکه دوم ضمن هدایت تیغه، کشش لازم را حفظ می کند. قطعه داخل گیره ثابت می شود و مجموعه تیغه با فشار و سرعت تنظیم شده به سمت آن حرکت می کند. راهنماهای تیغه مانع انحراف نوار شده و مایع خنک کننده نیز حرارت و اصطکاک را کاهش می دهد. دستگاه اره نواری آهن بر برای مقاطع سبک و سنگین قابل استفاده است، اما انجام برشکاری تیرآهن به ظرفیت دهانه، استحکام گیره و توان سیستم پیشروی مناسب نیاز دارد. در مدل های افقی، حرکت تیغه معمولا رو به پایین است و همین جهت حرکت به ثابت ماندن بهتر قطعه روی میز کمک می کند. کنترل سرعت تیغه، فشار برش، زاویه دستگاه و فاصله راهنماها، دقت نهایی و عمر تیغ را تحت تاثیر قرار می دهد.

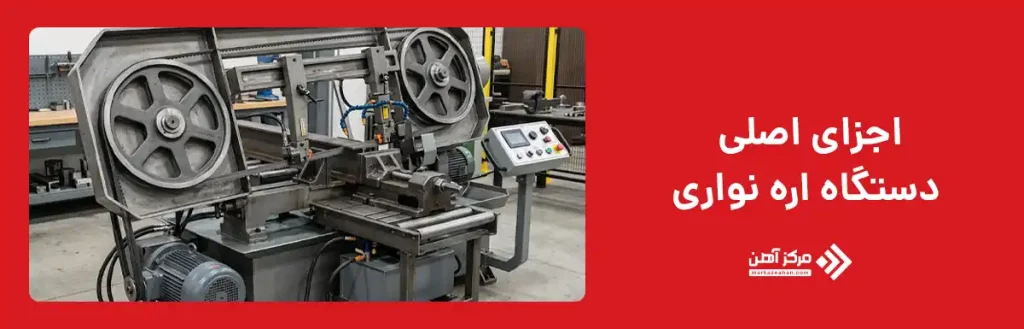

اجزای اصلی دستگاه اره نواری
عملکرد دقیق دستگاه اره نواری به هماهنگی میان اجزای مکانیکی و الکتریکی آن وابسته است. مهم ترین بخش، تیغه یا نوار برش است که عملیات براده برداری را انجام می دهد. جنس، عرض، ضخامت، گام دندانه و آلیاژ تیغه باید متناسب با نوع قطعه انتخاب شود تا کیفیت برش حفظ شود و عمر تیغه افزایش یابد. فلکه های محرک و متحرک نیز وظیفه هدایت و ایجاد کشش مناسب تیغه را بر عهده دارند و کوچک ترین ناهماهنگی در تنظیم آنها می تواند باعث انحراف تیغه یا کاهش دقت برش شود. در کنار این بخش ها، موتور، گیربکس، سیستم انتقال قدرت و راهنماهای تیغه قرار دارند که حرکت یکنواخت نوار را تضمین می کنند. اگر از کاربران بپرسید تیغ اره نواری چیست، باید گفت این قطعه مهم ترین بخش مصرفی دستگاه است که کیفیت نهایی برش، سرعت کار و میزان براده برداری را تعیین می کند. همچنین در بسیاری از خطوط تولید، دستگاه برش اره نواری به سیستم خنک کاری مجهز است تا با کاهش دمای تیغه، از افت کیفیت و استهلاک زودهنگام جلوگیری شود.
بخش دیگری که نقش مهمی در عملکرد دستگاه دارد، گیره نگهدارنده قطعه است. این گیره مانع جابه جایی قطعه هنگام برش شده و دقت عملیات را افزایش می دهد. در دستگاه اره نواری فولاد بر معمولا از گیره های هیدرولیکی یا مکانیکی استفاده می شود تا مقاطع سنگین با اطمینان بیشتری مهار شوند. تابلو کنترل، سیستم تنظیم سرعت، جک هیدرولیک، مخزن مایع خنک کننده و شاسی اصلی نیز از دیگر اجزای مهم انواع دستگاه اره نواری هستند. هر یک از این بخش ها در کیفیت برش، ایمنی اپراتور و طول عمر دستگاه تاثیر مستقیم دارند. به همین دلیل هنگام سرویس دوره ای باید وضعیت کشش تیغه، سلامت فلکه ها، عملکرد یاتاقان ها، میزان روانکاری و تنظیم راهنماها به صورت منظم بررسی شود تا دستگاه با حداکثر راندمان و کمترین میزان استهلاک به کار خود ادامه دهد.
انواع اره نواری
اره نواری بر اساس نوع کاربری، ساختار مکانیکی، میزان اتوماسیون و جنس موادی که برش می دهد در مدل های مختلفی تولید می شود. شناخت انواع دستگاه اره نواری به کاربران کمک می کند تا متناسب با نیاز خود، گزینه مناسبی را انتخاب کنند. برخی دستگاه ها برای برش چوب طراحی شده اند و برخی دیگر برای برش انواع فلزات، فولاد و آلیاژهای سخت مورد استفاده قرار می گیرند. همچنین مدل های دستی، نیمه اتوماتیک و تمام اتوماتیک از نظر ظرفیت تولید و میزان دخالت اپراتور با یکدیگر تفاوت دارند. اره نواری فولاد بر معمولا از موتور قدرتمند، گیره مستحکم، سیستم خنک کاری و تیغه های دو فلزی بهره می برد تا بتواند مقاطع سنگین را با دقت بالا برش دهد. در مقابل، دستگاه اره نواری چوب برای سرعت بیشتر و ایجاد برش های منحنی یا مستقیم روی انواع چوب و فرآورده های آن بهینه سازی شده است. انتخاب نادرست نوع دستگاه می تواند باعث کاهش کیفیت برش، افزایش مصرف تیغه و بالا رفتن هزینه های نگهداری شود.
تقسیم بندی دیگر این تجهیزات بر اساس جهت حرکت بازوی برش و ساختمان دستگاه انجام می شود. اره نواری افقی بیشتر در صنایع فلزی برای برش انواع میلگرد، لوله، پروفیل و شمش استفاده می شود، در حالی که مدل های عمودی برای اجرای برش های منحنی، فرم دار و قطعات با اشکال خاص کاربرد بیشتری دارند. برخی دستگاه ها نیز قابلیت تنظیم زاویه برش را دارند و برای تولید قطعات دقیق در صنایع ماشین سازی، سازه های فلزی و کارگاه های ساخت تجهیزات صنعتی مناسب هستند. دستگاه اره نواری فولاد بر و دستگاه اره نواری چوب بری هرچند از نظر ظاهر شباهت هایی دارند، اما در نوع تیغه، سرعت حرکت، توان موتور و طراحی اجزای مکانیکی تفاوت های قابل توجهی دارند. در ادامه، انواع اره های نواری بر اساس کاربرد و ساختار به صورت جداگانه بررسی می شوند تا انتخاب مدل مناسب ساده تر باشد.
انواع اره نواری بر اساس کاربرد
انواع اره نواری بر اساس کاربرد به چند گروه اصلی تقسیم می شوند که هر کدام برای جنس مشخصی از مواد و حجم معینی از تولید طراحی شده اند. اره نواری فلز بر برای برش لوله، پروفیل، میلگرد، شمش، آلومینیوم و فولاد استفاده می شود و معمولا دارای سرعت قابل تنظیم، گیره مقاوم و سیستم خنک کاری است. اره نواری آهن بر نیز در کارگاه های ساخت سازه، مراکز خدمات فلزی و خطوط تولید قطعات کاربرد دارد. مدل های سنگین تر با عنوان اره نواری فولاد بر شناخته می شوند و برای برش مقاطع ضخیم و آلیاژهای سخت مناسب هستند.
در صنایع چوب، دستگاه اره نواری چوب برای برش مستقیم، منحنی و فرم دار صفحات و قطعات چوبی به کار می رود. دستگاه اره نواری چوب بری در کارگاه های نجاری، تولید مبلمان و صنایع بسته بندی استفاده می شود و سرعت تیغه آن معمولا بیشتر از مدل های فلز بر است. برخی دستگاه ها نیز برای برش مواد غذایی، پلاستیک، فوم یا قطعات کامپوزیتی طراحی شده اند. انتخاب مدل مناسب باید بر اساس جنس قطعه، ابعاد برش، دقت مورد نیاز و ظرفیت روزانه تولید انجام شود.
انواع اره نواری بر اساس ساختار
انواع دستگاه اره نواری از نظر ساختار مکانیکی نیز تفاوت های قابل توجهی دارند و هر کدام برای شرایط کاری خاصی طراحی شده اند. رایج ترین مدل، اره نواری افقی است که بیشتر در صنایع فلزی برای برش انواع لوله، پروفیل، میلگرد، نبشی، ناودانی و شمش مورد استفاده قرار می گیرد. در این دستگاه، بازوی برش به صورت افقی روی قطعه حرکت می کند و به دلیل برخورداری از گیره ثابت، دقت برش بالایی دارد. مدل دیگر، اره نواری عمودی است که تیغه به صورت عمودی حرکت می کند و قطعه توسط اپراتور روی میز هدایت می شود. این ساختار برای ایجاد برش های منحنی، فرم دار و قطعات با اشکال پیچیده در صنایع چوب، قالب سازی و تولید قطعات خاص کاربرد بیشتری دارد. علاوه بر این، دستگاه ها از نظر نحوه عملکرد به سه گروه دستی، نیمه اتوماتیک و تمام اتوماتیک تقسیم می شوند که تفاوت اصلی آنها در میزان دخالت اپراتور و سرعت انجام عملیات است.
در مدل های دستی، بیشتر مراحل برش توسط اپراتور کنترل می شود و این دستگاه ها برای کارگاه های کوچک و حجم تولید محدود مناسب هستند. دستگاه های نیمه اتوماتیک بخشی از فرایند مانند پایین آمدن بازو یا بازگشت آن را به صورت خودکار انجام می دهند و بهره وری بیشتری دارند. در خطوط تولید صنعتی نیز از دستگاه های تمام اتوماتیک استفاده می شود که عملیات گیره گیری، تغذیه قطعه، برش و تکرار سیکل را بدون دخالت مستقیم اپراتور انجام می دهند. برخی مدل ها دارای ستون دوبل برای افزایش پایداری، برخی مجهز به سیستم زاویه زن و برخی نیز دارای کنترل دیجیتال سرعت تیغه هستند.

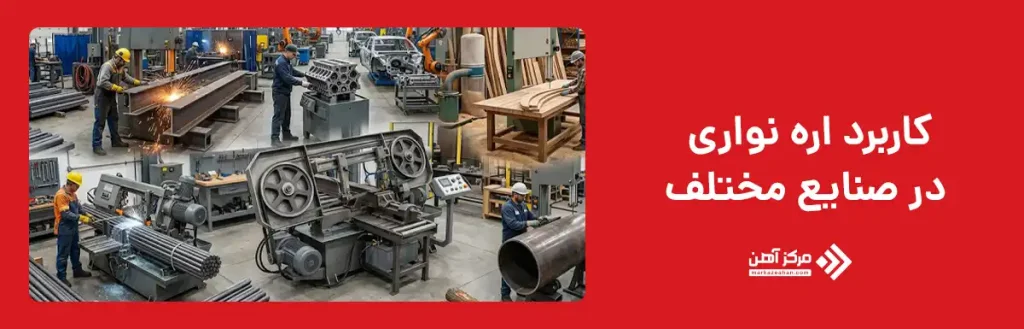

کاربرد اره نواری در صنایع مختلف
اره نواری به دلیل دقت مناسب، اتلاف کم مواد و قابلیت برش قطعات با ابعاد مختلف، در بسیاری از صنایع مورد استفاده قرار می گیرد. در صنایع فلزی، دستگاه اره نواری برای برش میلگرد، تیرآهن، لوله، پروفیل، شمش، نبشی و انواع مقاطع فولادی کاربرد دارد. اره نواری فلز بر و اره نواری فولاد بر می توانند قطعات را به صورت مستقیم یا زاویه دار برش دهند و به همین دلیل در کارگاه های سازه فلزی، ماشین سازی، قالب سازی و تولید تجهیزات صنعتی استفاده می شوند. در کارخانه های تولید قطعات، دستگاه اره نواری فولاد بر معمولا در ابتدای خط تولید قرار می گیرد تا مواد اولیه را با طول مشخص آماده کند. دقت این دستگاه در کاهش پرت مواد و یکنواخت شدن ابعاد قطعات نقش مهمی دارد.
در صنایع چوب نیز دستگاه اره نواری چوب برای برش الوار، صفحات چوبی و ایجاد فرم های منحنی استفاده می شود. دستگاه اره نواری چوب بری در کارخانه های تولید مبلمان، صنایع کابینت سازی، کارگاه های نجاری و واحدهای بسته بندی کاربرد گسترده ای دارد. در صنایع خودروسازی و قطعه سازی، اره فلکه ای برای آماده سازی فولادهای آلیاژی و قطعات نیمه ساخته به کار می رود. صنایع نفت، گاز و پتروشیمی نیز برای برش لوله ها و مقاطع ضخیم از مدل های صنعتی استفاده می کنند. علاوه بر این، نمونه های مخصوص اره نواری در صنایع غذایی، تولید پلاستیک، فوم، لاستیک و مواد کامپوزیتی نیز به کار می روند. گستردگی این کاربردها نشان می دهد که انتخاب تیغه، سرعت برش و ظرفیت دستگاه باید دقیقا با جنس ماده، شکل قطعه و حجم تولید هماهنگ باشد.
مزایای دستگاه اره نواری
دستگاه اره نواری به دلیل دقت بالا و توانایی ایجاد برش های یکنواخت، یکی از پرکاربردترین تجهیزات در صنایع فلزی و چوبی محسوب می شود. مهم ترین مزیت این دستگاه، کاهش پرت مواد اولیه است؛ زیرا ضخامت تیغه نسبت به بسیاری از روش های برش کمتر بوده و مقدار براده تولید شده کاهش می یابد. این موضوع به ویژه هنگام برش مقاطع فولادی و آلیاژهای گران قیمت اهمیت زیادی دارد. همچنین کیفیت سطح برش در بسیاری از موارد به گونه ای است که قطعه به عملیات پرداخت اضافی نیاز نخواهد داشت. امکان تنظیم سرعت تیغه، انتخاب گام دندانه متناسب با جنس قطعه و استفاده از سیستم خنک کاری نیز باعث افزایش عمر تیغه و بهبود کیفیت برش می شود. علاوه بر این، دستگاه در مدل های دستی، نیمه اتوماتیک و تمام اتوماتیک تولید می شود و برای کارگاه های کوچک تا کارخانه های بزرگ قابل استفاده است.
از دیگر مزایای اره فلکه ای می توان به ایمنی مناسب، قابلیت برش قطعات با ابعاد مختلف و هزینه نگهداری منطقی اشاره کرد. بسیاری از مدل های صنعتی قابلیت برش زاویه دار دارند و می توانند انواع لوله، پروفیل، میلگرد، تیرآهن، شمش و قطعات چوبی را با دقت بالا برش دهند. عملکرد پیوسته تیغه نیز باعث کاهش لرزش و ایجاد برش یکنواخت می شود. مهم ترین مزایای این دستگاه عبارتند از:
- دقت بالای برش و کاهش خطای ابعادی
- کاهش پرت مواد و صرفه جویی در هزینه تولید
- امکان برش انواع فلز، چوب و برخی مواد پلیمری
- تولید سطح برش صاف و یکنواخت
- مصرف انرژی مناسب نسبت به ظرفیت برش
- تنوع مدل برای کاربری های مختلف
- افزایش سرعت تولید در خطوط صنعتی
- امکان استفاده از تیغه های متنوع متناسب با جنس قطعه
به همین دلایل، اره فلکه ای همچنان یکی از اقتصادی ترین و کاربردی ترین دستگاه های برش در صنایع مختلف به شمار می رود.
معایب دستگاه اره نواری
با وجود مزایای فراوان، اره فلکه ای مانند هر دستگاه صنعتی دیگری محدودیت هایی نیز دارد که آگاهی از آنها پیش از خرید و استفاده اهمیت زیادی دارد. یکی از مهم ترین معایب این دستگاه، حساسیت بالای تیغه به تنظیمات نادرست است. اگر کشش تیغه، سرعت برش یا نرخ پیشروی به درستی تنظیم نشود، احتمال شکستن تیغه، انحراف مسیر برش یا کاهش کیفیت سطح قطعه افزایش می یابد. همچنین تیغه اره نواری یک قطعه مصرفی محسوب می شود و در صورت استفاده مداوم یا انتخاب نامناسب برای جنس قطعه، به مرور زمان کند شده و نیاز به تعویض خواهد داشت. در مدل های فلز بر نیز استفاده نکردن از مایع خنک کننده می تواند باعث افزایش حرارت، کاهش عمر تیغه و افت کیفیت برش شود.
از سوی دیگر، برخی مدل های صنعتی فضای نسبتا زیادی اشغال می کنند و برای بهره برداری صحیح به سرویس و نگهداری منظم نیاز دارند. تنظیم نبودن فلکه ها، خرابی راهنمای تیغه یا فرسودگی یاتاقان ها نیز می تواند دقت دستگاه را کاهش دهد. مهم ترین محدودیت های دستگاه عبارتند از:
- نیاز به تنظیم دقیق کشش و هم راستایی تیغه
- استهلاک و هزینه دوره ای تعویض تیغه
- کاهش کیفیت برش در صورت انتخاب نادرست سرعت یا گام دندانه
- نیاز به سرویس منظم سیستم انتقال قدرت و راهنماها
- اشغال فضای بیشتر توسط مدل های صنعتی
- وابستگی کیفیت برش به مهارت اپراتور در مدل های دستی
- کاهش عمر تیغه در صورت استفاده بدون سیستم خنک کاری مناسب
- محدودیت برخی مدل های سبک در برش مقاطع بسیار بزرگ یا آلیاژهای فوق سخت

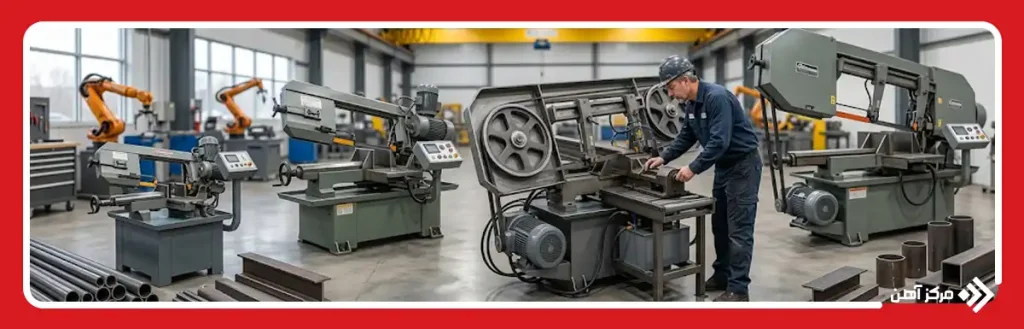

هنگام خرید اره نواری به چه نکاتی توجه کنیم؟
انتخاب اره نواری مناسب تنها به توان موتور یا ابعاد دستگاه محدود نمی شود و باید مجموعه ای از عوامل فنی و اقتصادی را در نظر گرفت. نخستین نکته، مشخص کردن نوع کاربرد است. اگر هدف برش فلزات باشد، باید از اره نواری فلز بر یا دستگاه اره نواری فولاد بر استفاده شود، اما برای صنایع چوب، دستگاه اره نواری چوب یا دستگاه اره نواری چوب بری انتخاب مناسب تری خواهد بود. ظرفیت برش، ابعاد دهانه، حداکثر اندازه قطعه، توان موتور، امکان تنظیم سرعت تیغه و کیفیت سیستم گیره نیز از مهم ترین مشخصاتی هستند که باید پیش از خرید بررسی شوند. همچنین کیفیت ساخت شاسی، دقت فلکه ها و عملکرد سیستم خنک کاری تاثیر مستقیمی بر دوام دستگاه و کیفیت برش دارند. انتخاب دستگاهی که قطعات یدکی و خدمات پس از فروش مناسبی داشته باشد، هزینه های نگهداری را در بلندمدت کاهش می دهد.
پیش از نهایی کردن خرید، بهتر است مشخصات فنی چند مدل مختلف با یکدیگر مقایسه شوند و نوع تیغه مورد نیاز، حجم تولید روزانه و فضای نصب دستگاه نیز در نظر گرفته شود. اگر تولید به صورت مداوم انجام می شود، مدل های نیمه اتوماتیک یا تمام اتوماتیک بهره وری بیشتری خواهند داشت، اما برای کارگاه های کوچک، مدل های دستی یا نیمه اتوماتیک انتخاب اقتصادی تری هستند. هنگام خرید، به موارد زیر توجه کنید:
- ظرفیت و ابعاد برش دستگاه
- توان موتور و قابلیت تنظیم سرعت تیغه
- کیفیت تیغه و دسترسی آسان به تیغه های استاندارد
- نوع سیستم خنک کاری و روانکاری
- استحکام گیره و دقت راهنمای تیغه
- کیفیت شاسی و مقاومت در برابر لرزش
- خدمات پس از فروش و تامین قطعات یدکی
- تناسب قیمت دستگاه با نیاز واقعی مجموعه
اره نواری یکی از دقیق ترین و پرکاربردترین دستگاه های برش در صنایع فلزی و چوبی است که به دلیل استفاده از تیغه پیوسته، برش هایی یکنواخت، سریع و با حداقل پرت مواد ایجاد می کند. شناخت اجزای دستگاه، آشنایی با انواع اره فلکه ای، انتخاب تیغه مناسب و تنظیم صحیح سرعت و فشار برش، تاثیر مستقیمی بر کیفیت نهایی کار و افزایش عمر تجهیزات دارد. همچنین انتخاب میان مدل های دستی، نیمه اتوماتیک و تمام اتوماتیک باید بر اساس حجم تولید، نوع قطعات و بودجه انجام شود. اگر دستگاه متناسب با نیاز انتخاب و به صورت اصولی نگهداری شود، می تواند سال ها با دقت بالا و هزینه نگهداری مناسب در صنایع مختلف مورد استفاده قرار گیرد و بهره وری خطوط تولید را افزایش دهد.
سوالات متداول
بله، اره نواری فولاد بر و دستگاه اره نواری فولاد بر برای برش انواع فولاد، آهن، پروفیل، لوله، میلگرد و آلیاژهای فلزی طراحی شده اند و با انتخاب تیغه مناسب، برش دقیقی ایجاد می کنند.
کیفیت تیغه، سرعت برش، نرخ پیشروی، کشش تیغه، تنظیم راهنماها، استفاده از مایع خنک کننده و مهار صحیح قطعه، مهم ترین عوامل موثر بر کیفیت برش دستگاه اره نواری هستند.
سرعت برش به جنس قطعه، نوع تیغه، توان موتور، قطر قطعه، تعداد دندانه تیغه و نوع دستگاه اره نواری بستگی دارد و باید متناسب با شرایط کار تنظیم شود.
دقت بالا، کاهش پرت مواد، امکان برش انواع فلز و چوب، کیفیت مناسب سطح برش، مصرف انرژی منطقی و تنوع مدل ها از مهم ترین مزایای اره فلکه ای محسوب می شوند.
ظرفیت برش، توان موتور، کیفیت تیغه، نوع سیستم خنک کاری، استحکام شاسی، خدمات پس از فروش، تامین قطعات یدکی و تناسب دستگاه با نوع کاربری از مهم ترین معیارهای خرید هستند.
تنظیم نبودن کشش تیغه، انتخاب نادرست سرعت، فشار بیش از حد، استفاده از تیغه نامناسب، نبود خنک کاری و فرسودگی طبیعی می توانند باعث شکستن یا کند شدن تیغه اره نواری شوند.
برای کارگاه های کوچک و حجم تولید محدود، مدل دستی انتخاب مناسبی است؛ اما در تولید انبوه، دستگاه های صنعتی نیمه اتوماتیک و تمام اتوماتیک بهره وری و دقت بیشتری دارند.
اره نواری برای برش فولاد، آهن، آلومینیوم، استیل، مس، برنج، چوب، پلاستیک، مواد کامپوزیتی، فوم و برخی مواد غیر فلزی با انتخاب تیغه مناسب قابل استفاده است.
