چرخ‌دنده مخروطی چیست؟ معرفی انواع و کاربرد

چرخ دنده مخروطی یکی از قطعات مهم و پرکاربرد در سیستم های انتقال قدرت است که وظیفه اصلی آن تغییر جهت حرکت و انتقال نیرو بین محورهایی است که با هم زاویه دارند. این نوع چرخ دنده به دلیل ساختار خاص خود، در بسیاری از ماشین آلات صنعتی، خودروها، تجهیزات کشاورزی و حتی ابزارهای دقیق مورد استفاده قرار می گیرد. استفاده از چرخ دنده مخروطی در جاهایی که نیاز به انتقال نیرو با زاویه مشخص وجود دارد، بسیار رایج است و به همین دلیل شناخت آن برای مهندسان و فعالان حوزه صنعت اهمیت زیادی دارد.

در صنایع مختلف، انتخاب نوع و جنس چرخ دنده اهمیت بالایی دارد زیرا این موضوع مستقیما بر کارایی و طول عمر دستگاه تاثیر می گذارد. به گزارش کارشناسان صنعتی، آگاهی از قیمت آهن و تغییرات آن در بازار یکی از عوامل مهم در برآورد هزینه تولید قطعاتی مانند چرخ دنده است. از آنجایی که مواد اولیه نقش مهمی در کیفیت ساخت دارند، بررسی قیمت چرخ دنده مخروطی در کنار مشخصات فنی آن به طراحان و تولیدکنندگان کمک می کند تا انتخاب اقتصادی و فنی بهتری داشته باشند.

چرخ دنده مخروطی علاوه بر نقش انتقال قدرت، بخشی از سیستم حرکتی ماشین را تشکیل می دهد و در تنظیم سرعت و جهت حرکت نیز موثر است. ساز و کار حرکتی چرخ دنده مخروطی بر پایه تماس دقیق بین دندانه های دو چرخ دنده طراحی می شود که در زاویه ای خاص نسبت به هم قرار می گیرند. این ویژگی باعث می شود بتوان از آن در مکان هایی که محورهای محرک و متحرک در یک راستا نیستند استفاده کرد.

از طرف دیگر، انواع چرخ دنده مخروطی از نظر جنس، زاویه دندانه و نوع کاربرد با یکدیگر تفاوت دارند. این تنوع موجب شده تا در پروژه های مهندسی، بسته به نیاز، از نوع مناسب آن استفاده شود. در ادامه مقاله به معرفی دقیق تر انواع چرخ دنده مخروطی و تفاوت ها می پردازیم و به شما خواهیم گفت چرخ دنده مخروطی چه کاربردی دارد؟

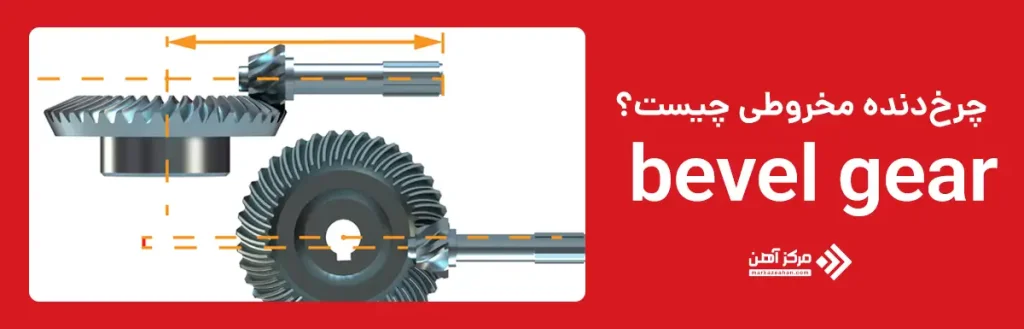

چرخ‌دنده مخروطی چیست؟

در تعریف چرخ دنده مخروطی باید گفت یکی از انواع چرخ دنده هاست که برای انتقال نیرو بین دو محور غیر موازی به کار می رود. سطح دندانه های این چرخ دنده به شکل مخروطی طراحی شده تا بتواند حرکت دورانی را با زاویه مشخص از یک محور به محور دیگر منتقل کند. این ساختار باعث شده است که چرخ دنده مخروطی در مکان هایی که نیاز به تغییر جهت نیرو دارند، مانند گیربکس خودرو، ماشین آلات صنعتی و تجهیزات مکانیکی دقیق، کاربرد فراوانی داشته باشد. به طور کلی، کاربرد چرخ دنده مخروطی در صنایع مختلف از انتقال قدرت تا تنظیم سرعت و جهت حرکت گسترده است.

از نظر ساختاری، دندانه های چرخ دنده مخروطی روی سطحی مخروطی قرار دارند و در نقطه ای فرضی به هم می رسند. این طراحی باعث می شود نیرو به صورت یکنواخت و بدون لغزش منتقل شود. در آموزش های مهندسی و طراحی صنعتی، معمولاً از عکس چرخ دنده مخروطی برای نمایش دقیق زاویه درگیری، نحوه تماس دندانه ها و تفاوت آن با چرخ دنده های ساده استفاده می شود. همچنین در منابع فنی، چرخ دنده مخروطی به انگلیسی با عنوان Bevel Gear شناخته می شود که در متون مهندسی و نقشه های صنعتی از این اصطلاح استفاده می کنند.

برای درک بهتر عملکرد و طراحی این قطعه، لازم است با مفاهیم اولیه مربوط به محاسبات چرخ دنده مخروطی آشنا شویم. این محاسبات شامل پارامترهایی مانند زاویه گام، نسبت دنده، قطر گام و زاویه تماس دندانه هاست. اگرچه این محاسبات در ظاهر پیچیده به نظر می رسند، اما پایه و اساس طراحی تمام سیستم های انتقال قدرت محسوب می شوند. در بخش های بعدی به صورت دقیق تر درباره انواع چرخ دنده مخروطی و روش محاسبه پارامترهای آن توضیح خواهیم داد.

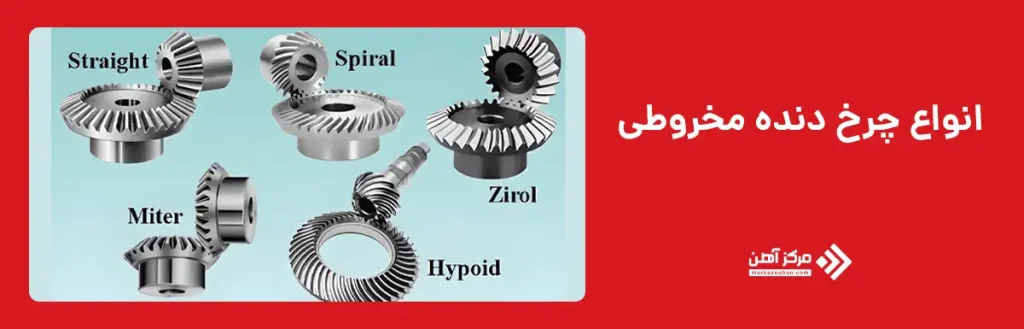

انواع چرخ دنده مخروطی

در طراحی سیستم های انتقال نیرو، انواع چرخ دنده های مخروطی بر اساس جهت دندانه ها و زاویه درگیری تقسیم بندی می شوند. هر نوع از این چرخ دنده ها عملکرد و ویژگی های خاص خود را دارد و بسته به نوع کاربرد، انتخاب می شود. شناخت تفاوت بین مدل های مختلف باعث می شود بتوان از آن ها در شرایط کاری مناسب استفاده کرد و بازدهی مکانیکی سیستم را افزایش داد. در ادامه با پنج نوع اصلی چرخ دنده ی مخروطی آشنا می شویم که در صنعت بیشترین کاربرد را دارند.

چرخ دنده مخروطی مستقیم

چرخ دنده مخروطی مستقیم ساده ترین نوع در میان دنده های مخروطی است. در این مدل، دندانه ها به صورت شعاعی روی سطح مخروطی قرار گرفته اند و در هنگام درگیری با دندانه های چرخ مقابل، تماس نقطه ای دارند. این نوع دنده مخروطی در انتقال نیروهای متوسط و سرعت های پایین استفاده می شود، زیرا در سرعت های بالا ممکن است ایجاد صدا و لرزش کند. از جمله کاربردهای آن می توان به دستگاه های مکانیکی سبک، ماشین آلات کشاورزی و تجهیزات آموزشی اشاره کرد. در این سیستم، کاربرد سازوکار حرکتی چرخ دنده مخروطی به انتقال مستقیم نیرو در زاویه های مختلف مربوط می شود.

چرخ دنده مخروطی مارپیچی

در چرخ دنده مخروطی مارپیچی، دندانه ها به صورت منحنی یا مورب طراحی شده اند تا درگیری دندانه ها نرم تر و انتقال نیرو یکنواخت تر باشد. این ویژگی باعث کاهش صدا و افزایش بازدهی می شود. از این نوع چرخ دنده در سیستم هایی استفاده می شود که نیاز به حرکت آرام، بی صدا و دقیق دارند؛ مانند ماشین های ابزار دقیق و خودروهای سواری. در مقایسه با نوع مستقیم، این چرخ دنده فشار بیشتری را تحمل می کند و طول عمر بیشتری دارد. به همین دلیل، در صنایع پیشرفته، کاربرد چرخ دنده ی مخروطی مارپیچی رو به افزایش است.

چرخ دنده زیرول

چرخ دنده زیرول نوعی چرخ دنده مخروطی است که حالت میانی بین دندانه های مستقیم و مارپیچی دارد. دندانه های آن دارای انحنای ملایم هستند که باعث درگیری تدریجی و انتقال نیرو بدون شوک می شود. این نوع دنده مخروطی تعادل خوبی بین عملکرد نرم و ساخت آسان دارد و در مواردی که سرعت متوسط و صدای کم اهمیت دارد، گزینه ای مناسب به شمار می رود. در سیستم های صنعتی متوسط، زیرول به دلیل سهولت تنظیم و دوام بالا جایگاه ویژه ای دارد.

چرخ دنده هیپوید

چرخ دنده هیپوید از پیشرفته ترین انواع چرخ دنده های مخروطی محسوب می شود. در این مدل، محورهای دو چرخ دنده همدیگر را قطع نمی کنند بلکه با فاصله کمی از هم قرار دارند. این طراحی باعث می شود دندانه ها تماس سطحی داشته باشند و انتقال نیرو نرم تر و پرقدرت تر انجام شود. این نوع چرخ دنده ی مخروطی بیشتر در دیفرانسیل خودروها و ماشین های سنگین استفاده می شود، زیرا قادر است گشتاور بالا را با صدای کم منتقل کند. به دلیل طراحی پیچیده، محاسبات چرخ دنده مخروطی در این مدل دقیق تر و حساس تر است.

چرخ دنده میتر

چرخ دنده میتر نوع خاصی از چرخ دنده مخروطی است که دو محور متقاطع را با زاویه 90 درجه به هم متصل می کند و نسبت انتقال در آن معمولاً 1 به 1 است. به زبان ساده، این چرخ دنده برای تغییر جهت حرکت بدون تغییر سرعت دوران استفاده می شود. به دلیل دقت بالا در تنظیم زاویه، این نوع دنده مخروطی در ابزارهای اندازه گیری، سیستم های نوری و ماشین آلات دقیق کاربرد دارد. در برخی منابع مهندسی، از این مدل به عنوان ساده ترین نمونه از کاربرد سازوکار حرکتی چرخ دنده مخروطی یاد می شود.

نوع چرخ دنده مخروطی	شکل دندانه	ویژگی اصلی	مزایا	معایب	کاربردها
چرخ دنده مخروطی مستقیم	دندانه های شعاعی و مستقیم	انتقال نیرو ساده با زاویه ثابت	ساخت آسان، قیمت پایین	صدای زیاد در سرعت بالا، تماس نقطه ای	دستگاه های سبک، ماشین آلات کشاورزی، تجهیزات آموزشی
چرخ دنده مخروطی مارپیچی	دندانه های منحنی و مورب	انتقال نرم و بی صدا	راندمان بالا، دوام بیشتر، عملکرد آرام	تولید پیچیده تر، هزینه بالاتر	خودروها، ماشین آلات دقیق، سیستم های حرکتی پیشرفته
چرخ دنده زیرول	دندانه های منحنی ملایم	حالت بین مستقیم و مارپیچی	عملکرد یکنواخت، تنظیم آسان	فشار کمتر نسبت به هیپوید	تجهیزات صنعتی متوسط، ماشین های با سرعت متوسط
چرخ دنده هیپوید	دندانه های منحنی با محورهای نامتقاطع	انتقال قدرت زیاد با تماس سطحی	صدای کم، گشتاور بالا، بازده بالا	طراحی پیچیده، نیاز به روغن کاری دقیق	دیفرانسیل خودرو، ماشین های سنگین، تجهیزات انتقال قدرت
چرخ دنده میتر	دندانه های مستقیم با زاویه ۹۰ درجه	نسبت انتقال ۱ به ۱	تغییر جهت بدون تغییر سرعت، دقت بالا	کاربرد محدود در قدرت های زیاد	ابزارهای اندازه گیری، سیستم های نوری، ماشین آلات دقیق

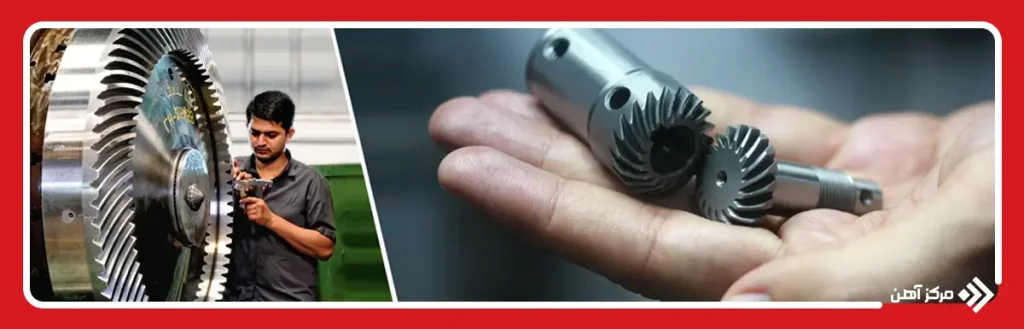

کاربرد چرخ دنده مخروطی

چرخ دنده های مخروطی به دلیل ساختار خاص خود در صنایع گوناگون مورد استفاده قرار می گیرند. این چرخ دنده ها توانایی انتقال نیرو در زوایای مختلف را دارند و در ماشین آلاتی که نیاز به تغییر جهت حرکت یا تقسیم نیرو بین چند محور دارند، نقش کلیدی ایفا می کنند. در ادامه با مهم ترین موارد استفاده چرخ دنده مخروطی در بخش های مختلف صنعت آشنا می شویم و به شما می گوییم که چرخ دنده مخروطی در چه وسایلی کاربرد دارد؟

در خودروها (دیفرانسیل و گیربکس)

یکی از اصلی ترین پاسخ ها به پرسش مورد استفاده چرخ دنده مخروطی چیست، صنعت خودروسازی است. در دیفرانسیل خودرو، چرخ دنده مخروطی وظیفه دارد نیروی تولید شده توسط موتور را بین چرخ های محرک تقسیم کند تا حرکت نرم و ایمن خودرو در پیچ ها ممکن شود. در گیربکس نیز این چرخ دنده ها به انتقال نیرو با زاویه مشخص کمک می کنند. کاربرد چرخ دنده مخروطی چیست در خودروها؟ پاسخ ساده است؛ انتقال دقیق نیرو با کمترین اتلاف انرژی و ایجاد هماهنگی در سیستم انتقال قدرت.

در تجهیزات سنگین و معدنی

در ماشین آلات معدنی و تجهیزات سنگین مانند لودر، بولدوزر و بیل مکانیکی، فشار و گشتاور بسیار زیادی به اجزای مکانیکی وارد می شود. کاربرد چرخ دنده ی مخروطی در این تجهیزات، انتقال قدرت بالا از موتور به محورهای حرکتی با زاویه مشخص است. این نوع چرخ دنده به دلیل تحمل گشتاور زیاد و استحکام بالا، عملکرد مطمئن و ماندگاری طولانی را تضمین می کند. در واقع، یکی از حیاتی ترین موارد استفاده چرخ دنده مخروطی در همین حوزه های سنگین صنعتی است.

در صنعت هوانوردی

در صنعت هوانوردی، دقت و وزن کم اهمیت ویژه ای دارد. کاربرد چرخ دنده های مخروطی در سیستم های کنترل زاویه بال ها، تنظیم ارابه فرود و انتقال نیرو بین شفت های زاویه دار بسیار متداول است. این چرخ دنده ها باید سبک، مقاوم و بسیار دقیق باشند تا ایمنی پرواز حفظ شود. مورد استفاده چرخ دنده مخروطی در هواپیماها، تضمین هماهنگی میان اجزای حرکتی و کنترل دقیق مکانیزم های پیچیده است.

در کارخانه های صنعتی

در خطوط تولید کارخانه ها، کاربرد چرخ دنده مخروطی برای هماهنگی حرکت در دستگاه های انتقال نیرو و نوار نقاله ها بسیار مهم است. این چرخ دنده ها در ماشین آلاتی مانند پرس های صنعتی، آسیاب ها و سیستم های اتوماسیون مورد استفاده قرار می گیرند. انتخاب صحیح نوع و جنس چرخ دنده ی مخروطی در این بخش، می تواند باعث افزایش بازده تولید و کاهش هزینه های نگهداری شود. بنابراین پاسخ به این پرسش که کاربرد چرخ دنده مخروطی چیست، در صنایع تولیدی ارتباط مستقیمی با بهینه سازی مصرف انرژی دارد.

در گیربکس های دریایی و کشتی سازی

در کشتی ها و تجهیزات دریایی، انتقال نیرو از موتور اصلی به محور پروانه باید با زاویه مشخص انجام شود. در اینجا چرخ دنده مخروطی نقش کلیدی دارد. مورد استفاده چرخ دنده مخروطی در گیربکس های دریایی، ایجاد هماهنگی بین سیستم های قدرت و حرکت با کمترین اتلاف انرژی است. تا اینجا دریافتیم چرخ دنده مخروطی در کجا استفاده می شود، در ادامه فرایند ساخت و تولید آن را توضیح می دهیم.

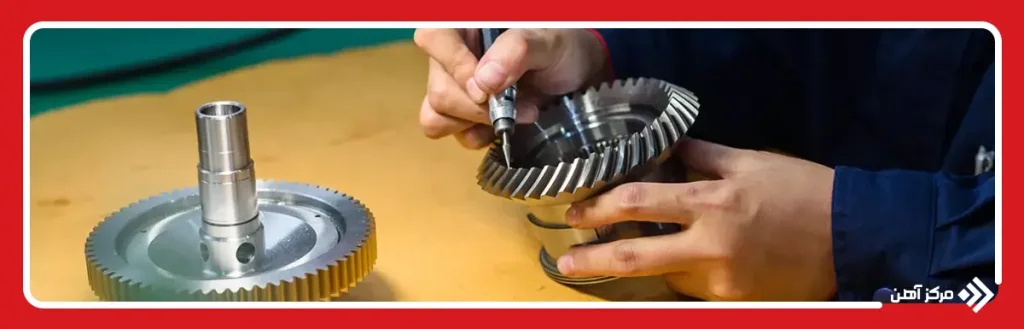

فرایند ساخت چرخ دنده مخروطی

فرایند ساخت چرخ دنده مخروطی شامل چند مرحله دقیق و فنی است که از طراحی اولیه تا عملیات پرداخت نهایی ادامه دارد. در مرحله نخست، مهندسان بر اساس نیاز دستگاه یا سیستم انتقال قدرت، ابعاد و زاویه مورد نظر را تعیین می کنند. این طراحی باید با استاندارد چرخ دنده مخروطی مطابقت داشته باشد تا در زمان کارکرد، درگیری دندانه ها دقیق و بدون لرزش انجام شود. رعایت استانداردهای بین المللی مانند ISO و DIN در این مرحله بسیار مهم است، زیرا کوچک ترین خطا در زاویه یا فاصله دندانه می تواند باعث کاهش عمر مفید قطعه شود.

در گام بعدی، ماده اولیه که اغلب از فولاد آلیاژی مقاوم انتخاب می شود، ماشین کاری می گردد. در این مرحله دندانه ها به کمک ابزارهای مخصوص برش یا فرز، روی سطح مخروطی قطعه ایجاد می شوند. برای تولید انبوه از دستگاه های CNC استفاده می شود تا زاویه و عمق دندانه ها با دقت بالا تنظیم شود. پس از ماشین کاری، قطعه وارد مرحله سخت کاری حرارتی می شود تا استحکام آن در برابر فشار و سایش افزایش یابد. سپس عملیات سنگ زنی انجام می شود تا سطح تماس دندانه ها صاف و دقیق گردد.

در انتهای فرایند، کنترل کیفی انجام می شود تا مطمئن شوند چرخ دنده با استاندارد چرخ دنده مخروطی مطابقت کامل دارد. در این آزمون ها، پارامترهایی مانند زاویه گام، دقت تماس، میزان لقی و صافی سطح بررسی می شود. همچنین از روش های غیرمخرب برای اطمینان از عدم وجود ترک یا نقص در ساختار فلز استفاده می شود.

به عنوان مثال برای چرخ دنده مخروطی می توان به چرخ دنده های مورد استفاده در دیفرانسیل خودروها، گیربکس های صنعتی و تجهیزات دقیق آزمایشگاهی اشاره کرد. هر یک از این نمونه ها بسته به شرایط کاری، از مواد و روش های ساخت متفاوتی بهره می برند. در نهایت، کیفیت ساخت بالا و رعایت اصول استاندارد باعث می شود این قطعه بتواند نیرو را به شکل بهینه، بی صدا و با راندمان بالا انتقال دهد.

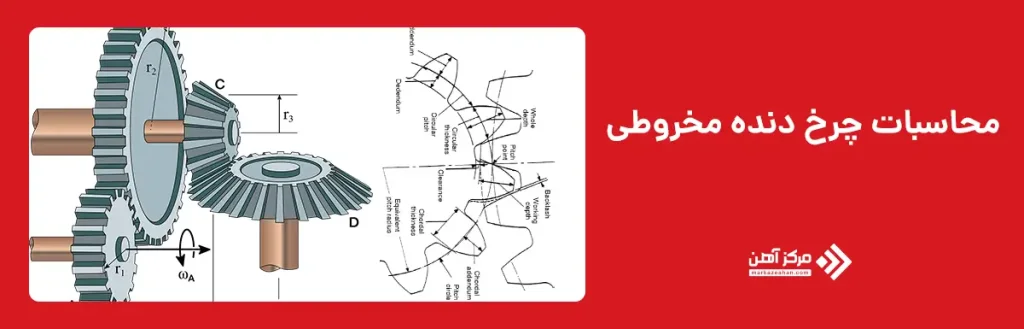

محاسبات چرخ دنده مخروطی

محاسبات چرخ دنده مخروطی یکی از مهم ترین مراحل طراحی در سیستم های انتقال قدرت محسوب می شود، زیرا تعیین دقیق پارامترهای هندسی و عملکردی، تاثیر مستقیم بر بازده، دوام و صدای عملکرد دارد. در واقع، این محاسبات مشخص می کند که چرخ دنده چگونه نیرو را از محور محرک به محور متحرک منتقل کند و در چه زاویه ای بیشترین راندمان را داشته باشد. برای انجام محاسبات مهندسی، ابتدا باید نوع چرخ دنده، نسبت انتقال و فاصله بین محورهای متقاطع مشخص شود.

از اصلی ترین پارامترهای مورد بررسی در محاسبات می توان به زاویه گام، قطر گام، زاویه فشار، زاویه راس مخروط و نسبت دنده اشاره کرد. زاویه گام تعیین می کند که دندانه ها با چه شیبی روی سطح مخروطی قرار بگیرند تا تماس بین دو چرخ دنده دقیق و بدون لغزش انجام شود. قطر گام نیز بیانگر اندازه فرضی است که در آن تماس دندانه ها به صورت ایده آل برقرار می شود. نسبت دنده، حاصل تقسیم تعداد دندانه های چرخ محرک به چرخ متحرک است و تعیین کننده میزان تغییر سرعت یا گشتاور در خروجی خواهد بود.

در فرمول های طراحی، رابطه ای میان قطر گام، زاویه مخروط و تعداد دندانه ها وجود دارد که با تغییر هرکدام از این متغیرها، سایر پارامترها نیز باید مجدداً تنظیم شوند. به طور معمول، زاویه مخروطی برای چرخ دنده های متقاطع 45 درجه در نظر گرفته می شود، اما این مقدار بسته به نوع کاربرد و زاویه محورهای شفت می تواند تغییر کند. در طراحی دقیق، اثرات لغزش، سایش و بازده انتقال نیز باید در محاسبات لحاظ شود تا در هنگام کارکرد، اصطکاک و حرارت بیش از حد ایجاد نشود.

یکی از نکات مهم در محاسبات چرخ دنده مخروطی، بررسی نیروهای شعاعی و محوری است. این نیروها در هنگام درگیری دندانه ها ایجاد می شوند و اگر به درستی محاسبه نشوند، ممکن است منجر به شکست دندانه یا تغییر زاویه محور شوند. به همین دلیل، مهندسان از نرم افزارهای تخصصی مانند KISSsoft یا SolidWorks Gear Design برای مدل سازی دقیق استفاده می کنند. در این نرم افزارها علاوه بر محاسبات هندسی، تحلیل تنش و تغییر شکل دندانه ها نیز انجام می شود.

به طور خلاصه، طراحی اصولی چرخ دنده مخروطی بدون انجام محاسبات دقیق امکان پذیر نیست. بررسی درست پارامترهای هندسی و مکانیکی باعث می شود این نوع چرخ دنده بتواند در شرایط کاری سخت، نیرو را به نرمی و با حداقل اتلاف انرژی منتقل کند. به همین دلیل رعایت استانداردهای بین المللی در محاسبات از جمله الزامات طراحی محسوب می شود تا چرخ دنده ی مخروطی در سیستم های صنعتی، خودروها و تجهیزات سنگین عملکردی قابل اعتماد و طولانی مدت داشته باشد.

نام پارامتر	نماد (Symbol)	واحد اندازه گیری	توضیح و کاربرد در محاسبات چرخ دنده مخروطی
زاویه گام (Pitch Angle)	α	درجه (°)	زاویه بین محور چرخ دنده و خط مرکزی مخروط که نحوه درگیری دندانه ها را تعیین می کند.
قطر گام (Pitch Diameter)	d	میلی متر (mm)	قطر فرضی که تماس دندانه ها در آن به صورت ایده آل انجام می شود و مبنای اصلی طراحی است.
نسبت دنده (Gear Ratio)	i = Z₂ / Z₁	بدون واحد	حاصل تقسیم تعداد دندانه های چرخ متحرک بر چرخ محرک که نسبت سرعت و گشتاور خروجی را مشخص می کند.
زاویه فشار (Pressure Angle)	φ	درجه (°)	زاویه بین نیروی انتقالی و خط عمود بر سطح دندانه که مقدار استاندارد آن معمولا 20 درجه است.
زاویه مخروط بیرونی (Cone Angle)	δ	درجه (°)	زاویه ای که سطح مخروط دندانه نسبت به محور اصلی دارد و بسته به موقعیت محورها تغییر می کند.
فاصله محورها (Center Distance)	a	میلی متر (mm)	فاصله بین محور دو چرخ دنده که محل نصب و زاویه درگیری را تعیین می کند.
تعداد دندانه ها (Number of Teeth)	Z	عدد	تعیین کننده قطر گام و نسبت انتقال است. افزایش تعداد دندانه ها باعث حرکت نرم تر می شود.
ضریب مدول (Module)	m	میلی متر (mm)	بیانگر اندازه دندانه ها و تناسب بین قطر گام و تعداد دندانه ها است و از پارامترهای اصلی در استاندارد چرخ دنده مخروطی محسوب می شود.
زاویه مخروطی مکمل (Complementary Angle)	θ	درجه (°)	مکمل زاویه گام برای چرخ مقابل که مجموع زاویه های گام و مکمل برابر با زاویه محورها است.
بازده انتقال (Efficiency)	η	درصد (%)	نشان دهنده درصد توان منتقل شده بدون تلفات اصطکاکی است و معمولا بین 90 تا 98 درصد متغیر می باشد.

مزایا و معایب چرخ دنده مخروطی

چرخ دنده مخروطی یکی از پرکاربردترین قطعات در سیستم های انتقال قدرت است که توانایی تغییر جهت نیرو و انتقال گشتاور را با زاویه مشخص دارد. این قطعه به دلیل طراحی خاص و درگیری دقیق بین دندانه ها، نقش مهمی در عملکرد بی نقص ماشین آلات ایفا می کند. با این حال، شناخت مزایا و معایب چرخ دنده مخروطی برای انتخاب صحیح آن در طراحی سیستم های صنعتی ضروری است. در ادامه به مهم ترین ویژگی چرخ دنده مخروطی، مزایا و معایب آن اشاره شده است:

مزایای چرخ دنده مخروطی

• قابلیت انتقال نیرو بین محورهای متقاطع با زاویه های دلخواه
• بازده بالا در انتقال گشتاور و حرکت نرم در سیستم های دقیق
• عملکرد قابل اعتماد در فضاهای محدود و زاویه دار
• امکان استفاده در سیستم هایی با نیاز به تغییر جهت نیرو (مانند گیربکس و دیفرانسیل)
• درگیری تدریجی دندانه ها که باعث کاهش لرزش و صدای مکانیکی می شود
• استحکام بالا و مقاومت در برابر سایش در صورت استفاده از مواد آلیاژی استاندارد
• سازگاری با طراحی های مختلف سازوکار حرکتی چرخ دنده مخروطی در ماشین آلات صنعتی و خودرویی

معایب چرخ دنده مخروطی

• هزینه ساخت بالا به دلیل نیاز به ماشین کاری دقیق و ابزارهای خاص
• حساسیت زیاد به تنظیم زاویه درگیری و تراز محورها
• تولید صدای بیشتر در سرعت های بالا (به ویژه در نوع دنده مستقیم)
• نیاز به روانکاری مداوم برای جلوگیری از سایش و افزایش طول عمر
• تعمیر و تعویض دشوار در سیستم هایی که فضای دسترسی محدود دارند
• کاهش راندمان در صورت نصب نادرست یا عدم هم محوری دقیق محورهای چرخ دنده

به طور کلی، توضیح چرخ دنده مخروطی نشان می دهد که انتخاب صحیح نوع و جنس آن در هر کاربرد صنعتی اهمیت زیادی دارد. اگرچه معایب چرخ دنده مخروطی در برخی موارد چالش برانگیز است، اما در سیستم هایی که نیاز به انتقال دقیق نیرو در زوایای خاص دارند، این قطعه همچنان یکی از بهترین گزینه ها در طراحی مکانیکی محسوب می شود.

عوامل تاثیر گذار بر قیمت چرخ دنده مخروطی

قیمت چرخ دنده مخروطی تحت تاثیر مجموعه ای از عوامل فنی، اقتصادی و تولیدی قرار دارد. نخستین عامل، جنس مواد اولیه است. فولاد آلیاژی مقاوم در برابر سایش، فولاد کربنی یا چدن از جمله موادی هستند که برای تولید این نوع چرخ دنده استفاده می شوند. هرچه مقاومت و کیفیت ماده بیشتر باشد، هزینه تولید نیز افزایش پیدا می کند. دومین عامل، نوع فرآیند ساخت است. تولید چرخ دنده به روش ماشین کاری CNC، عملیات حرارتی و سنگ زنی دقیق، مستقیماً بر قیمت نهایی اثر می گذارد.

یکی دیگر از عوامل مهم، ابعاد و زاویه کاری چرخ دنده است. هرچه قطر گام بزرگ تر یا زاویه مخروطی خاص تر باشد، زمان تولید و دقت لازم در تنظیم دستگاه بیشتر می شود. علاوه بر آن، رعایت استانداردهای بین المللی و کنترل کیفیت نهایی نیز هزینه بر است اما باعث افزایش دوام و عملکرد بهتر قطعه می شود. از نظر عملکردی، پیچیدگی سازوکار حرکتی چرخ دنده مخروطی و نوع درگیری دندانه ها نیز می تواند بر هزینه ساخت اثرگذار باشد، زیرا طراحی دقیق تر به ابزار و ماشین آلات گران تری نیاز دارد.

در نهایت باید توجه داشت که نوسانات قیمت مواد اولیه فلزی، هزینه نیروی کار و میزان تقاضا در بازار نیز از عوامل بیرونی موثر بر قیمت محسوب می شوند. به بیان دیگر، هرچه کیفیت ساخت و رعایت استانداردها بالاتر باشد، هزینه نهایی افزایش می یابد اما در مقابل، طول عمر و بازده کاری چرخ دنده نیز به طور قابل توجهی بیشتر می شود. بنابراین هنگام خرید، علاوه بر قیمت، باید به ویژگی چرخ دنده مخروطی و شرایط عملکرد آن در سیستم مکانیکی توجه شود تا انتخابی اقتصادی و فنی صورت گیرد.

جمع بندی

چرخ دنده مخروطی یکی از اجزای کلیدی در سیستم های انتقال قدرت است که امکان تغییر جهت نیرو و انتقال گشتاور را بین محورهای زاویه دار فراهم می کند. این قطعه با ساختار دقیق و مقاومت بالا، در صنایع مختلف از خودرو و ماشین آلات سنگین گرفته تا تجهیزات دریایی و هوانوردی کاربرد دارد. آشنایی با ویژگی چرخ دنده مخروطی و رعایت اصول طراحی و استانداردهای فنی، تضمین کننده عملکرد مطمئن و طول عمر بالای آن است. درک درست از سازوکار حرکتی چرخ دنده مخروطی و شناخت مزایا و معایب چرخ دنده مخروطی به مهندسان کمک می کند تا انتخابی مناسب برای شرایط کاری خود داشته باشند. با وجود هزینه ساخت بالا و نیاز به دقت در تنظیم، این نوع چرخ دنده به دلیل راندمان بالا و انتقال نیرو با حداقل اتلاف، همچنان یکی از بهترین گزینه ها در طراحی سیستم های مکانیکی پیشرفته محسوب می شود.
