اتصالات پیچی چیست؟ بررسی انواع، کاربرد و نحوه اجرا

اتصالات پیچی یکی از اصلی ترین روش های انتقال نیرو بین اعضای فولادی هستند که در آنها مجموعه پیچ، مهره، واشر و صفحات اتصال وظیفه انتقال برش، کشش یا ترکیبی از این نیروها را بر عهده دارد. برخلاف تصور عمومی، عملکرد یک اتصال پیچی فقط به مقاومت خود پیچ وابسته نیست و پارامترهایی مانند قطر و رده مقاومتی پیچ، نوع سوراخ، فاصله پیچ ها از یکدیگر و لبه ورق، ضخامت ورق اتصال، میزان پیش تنیدگی و وضعیت سطح تماس در ظرفیت نهایی آن نقش دارند. طراحی صحیح این اتصالات به ویژه در ساختمان های چند طبقه، سوله ها، پل ها و سازه های صنعتی اهمیت زیادی دارد. از طرف دیگر، قیمت آهن، هزینه ورق اتصال و قیمت مجموعه پیچ و مهره بر هزینه نهایی ساخت اسکلت اثر مستقیم می گذارند. در ادامه بررسی می کنیم اتصالات پیچی چیست، چه انواعی دارند و طراحی و اجرای آنها بر چه اصولی استوار است.

اتصال پیچی چیست؟

اتصال پیچی یا Bolted Connection نوعی اتصال مکانیکی است که در آن دو یا چند جزء فولادی به کمک پیچ، مهره و در صورت نیاز واشر به یکدیگر متصل می شوند. انتقال نیرو در این سیستم می تواند از طریق برش در بدنه پیچ و فشار تماسی میان پیچ و جداره سوراخ، یا از طریق اصطکاک ایجاد شده میان سطوح تماس قطعات صورت گیرد. در حالت اول رفتار اتصال عمدتا از نوع Bearing-Type است و در حالت دوم اتصال به عنوان Slip-Critical طراحی می شود. در طراحی اتصال پیچی باید مجموعه ای از حالت های حدی شامل برش پیچ، کشش پیچ، اندرکنش برش و کشش، لهیدگی ورق، پارگی لبه، گسیختگی سطح خالص، Block Shear و در اتصال اصطکاکی لغزش سطوح بررسی شود. بنابراین ظرفیت اتصال صرفا برابر مجموع مقاومت اسمی پیچ ها نیست و رفتار اجزای پیرامونی نیز می تواند کنترل کننده باشد.

در اسکلت پیچ و مهره ای ساختمان بخش زیادی از برشکاری، سوراخکاری و مونتاژ اولیه در کارخانه انجام می شود و قطعات آماده شده در محل پروژه توسط پیچ به یکدیگر متصل می شوند. این ویژگی امکان کنترل ابعادی بهتر و کاهش عملیات حرارتی ناشی از جوشکاری در کارگاه را فراهم می کند. با این حال کیفیت نهایی اتصال به دقت Fabrication، هم محوری سوراخ ها، کیفیت پیچ ها، وضعیت سطوح تماس و روش سفت کردن وابسته است. در اتصالات پرمقاومت، مقدار Pretension اهمیت ویژه دارد؛ زیرا نیروی گیره ای ناشی از کشش اولیه پیچ، فشار مشخصی بین صفحات اتصال ایجاد می کند. در طراحی اتصالات پیچی سازه های فولادی همچنین باید نوع بارگذاری، بارهای چرخه ای، ارتعاش، خستگی، الزامات لرزه ای و امکان لغزش اتصال به صورت مستقل بررسی شوند.

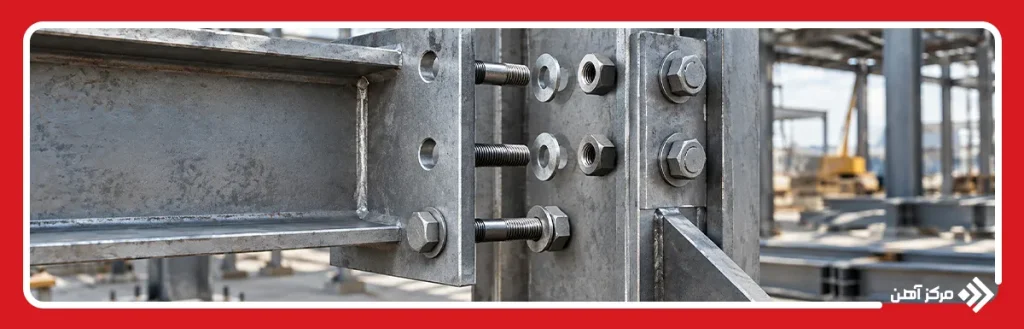

اجزای تشکیل دهنده اتصال پیچی

عملکرد مناسب اتصال حاصل رفتار هماهنگ تمام اجزای آن است و انتخاب یک پیچ پرمقاومت نمی تواند ضعف ورق، سوراخ یا جزئیات نامناسب اتصال را جبران کند. این موضوع در انواع سازه های فلزی از قاب های ساختمانی تا پل ها و سازه های صنعتی اهمیت دارد. اجزای اصلی عبارتند از:

• پیچ: عضو اصلی اتصال است که بر اساس نوع اتصال می تواند تحت برش، کشش یا ترکیب این دو نیرو قرار گیرد. قطر، سطح مقطع موثر رزوه، مقاومت کششی و تسلیم، طول قسمت بدون رزوه و کلاس مقاومتی پیچ در محاسبات اهمیت دارند.
• مهره: نیروی ایجاد شده هنگام سفت کردن را به پیچ منتقل کرده و امکان ایجاد Clamping Force را فراهم می کند. مهره باید از نظر کلاس مقاومتی و ابعاد با پیچ سازگار باشد تا پیش از رسیدن پیچ به نیروی مورد نیاز، رزوه مهره دچار کنده شدن یا تغییر شکل نشود.
• واشر: وظیفه اصلی واشر توزیع فشار زیر سر پیچ یا مهره، تامین سطح اتکای مناسب و محافظت از سطح قطعه است. در برخی روش های پیش تنیدگی، نوع و محل واشر بر صحت عملیات نصب اثر مستقیم دارد.
• ورق اتصال: ورق گاست، ورق روسری، زیرسری، ورق انتهایی یا سایر Connection Plates نیرو را بین اعضای اصلی و پیچ ها توزیع می کنند. ضخامت ورق باید علاوه بر تنش های عمومی، در برابر Bearing، Tear-out، Net Section Rupture و Block Shear کنترل شود.
• سوراخ پیچ: هندسه سوراخ تاثیر مستقیم بر رفتار اتصال دارد. قطر، شکل، جهت سوراخ لوبیایی و کیفیت لبه سوراخ می تواند مقاومت اتکایی و قابلیت لغزش اتصال را تغییر دهد.
• سطوح تماس: در اتصال اصطکاکی، Faying Surfaces بخشی از سیستم مقاوم هستند. وجود رنگ، روغن، پوسته نورد، زنگ یا پوشش نامناسب می تواند ضریب اصطکاک و مقاومت لغزشی پیش بینی شده را تغییر دهد.
• عضو اصلی سازه: تیر، ستون، بادبند یا سایر اعضایی که توسط اتصال به یکدیگر متصل شده اند باید در محدوده اتصال برای تمرکز تنش، کاهش سطح خالص و انتقال واقعی مسیر نیرو کنترل شوند.

استاندارد های اتصالات پیچی

ضوابط اتصالات پیچ و مهره ای فقط مشخصات خود پیچ را تعیین نمی کنند؛ بلکه انتخاب نوع اتصال، مقاومت طراحی، ابعاد سوراخ، فاصله ها، پیش تنیدگی، روش نصب و کنترل کیفیت نیز باید مطابق مقررات پروژه باشد. مبحث دهم مقررات ملی ساختمان ویرایش 1401 دارای بخش مستقل اتصال با پیچ و ضوابط ساخت، نصب و کنترل سازه فولادی است. در مراجع آمریکایی نیز AISC 360-22 و مشخصات 2020 RCSC از منابع اصلی طراحی و اجرای اتصال های پیچ پرمقاومت هستند. استاندارد ASTM F3125/F3125M نیز مشخصات پیچ های سازه ای پرمقاومت را پوشش می دهد و نسخه فعال آن در سال 2026 به F3125/F3125M-26 رسیده است.

• مبحث دهم مقررات ملی ساختمان: مرجع اصلی طراحی و اجرای ساختمان فولادی در ایران است و الزامات اتصال با پیچ، ساخت، نصب و کنترل کیفیت را در چارچوب طراحی سازه مشخص می کند. انتخاب نوع پیچ و جزئیات اتصال پروژه باید با ضوابط همین مبحث و مدارک فنی طرح هماهنگ باشد.
• ANSI/AISC 360: این استاندارد ضوابط طراحی اعضا و اتصالات ساختمان های فولادی را ارائه می کند و حالت های حدی پیچ، ورق و اجزای اتصال در طراحی بر اساس مقاومت را پوشش می دهد. نسخه 2022 این استاندارد در ویرایش فعلی Steel Construction Manual مورد استفاده قرار گرفته است.
• RCSC Specification: این مرجع به طور تخصصی برای اتصالات با پیچ های پرمقاومت تدوین شده و مفاهیمی مانند Snug-Tightened Joint، Pretensioned Joint و Slip-Critical Joint، روش های ایجاد پیش تنیدگی، نوع سوراخ ها و الزامات بازرسی را مشخص می کند. نسخه 2020 این مشخصات در مجموعه استانداردهای فعلی AISC قرار دارد.
• ASTM F3125/F3125M: مشخصات فنی پیچ ها و مجموعه های پیچ سازه ای پرمقاومت را تعیین می کند. این استاندارد استانداردهای قدیمی A325، A490، A325M، A490M، F1852 و F2280 را در یک سند تجمیع کرده است. در نتیجه در مدارک جدید، A325 و A490 بیشتر به عنوان Grade زیر مجموعه F3125 دیده می شوند.
• ISO 898-1: این استاندارد خواص مکانیکی و فیزیکی پیچ ها، استادها و بست های فولاد کربنی و آلیاژی با کلاس های مقاومتی مشخص را تعریف می کند. نسخه ISO 898-1:2013 همچنان منتشر شده است، هرچند ویرایش بعدی آن در دست تدوین قرار دارد.

در زمان خرید باید توجه داشت پیچ سرمته با پیچ سازه ای پرمقاومت یک محصول یکسان نیست. بنابراین قیمت پیچ سرمته ممکن است برای اجرای پوشش سقف، ورق های سبک و اجزای غیر اصلی ساختمان اهمیت داشته باشد، اما نمی توان آن را مبنای برآورد پیچ های اصلی اتصال تیر، ستون یا بادبند قرار داد.

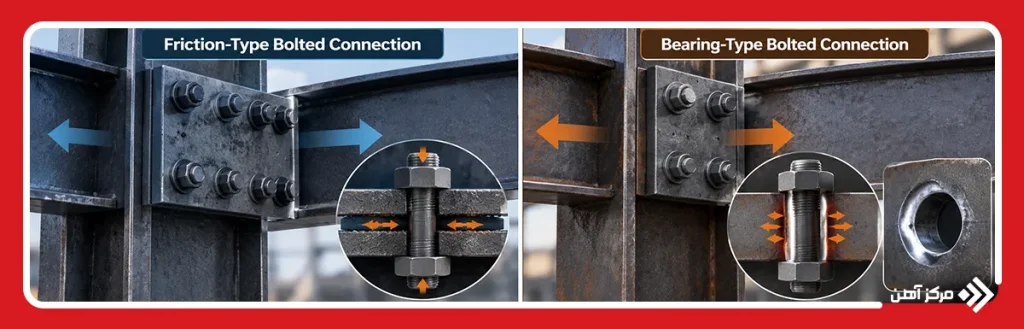

انواع اتصالات پیچی در سازه های فولادی

انواع اتصالات پیچی در سازه های فولادی را می توان بر اساس مکانیزم اصلی انتقال نیرو دسته بندی کرد. مهم ترین تقسیم بندی مهندسی برای اتصالات برشی، اتصال اصطکاکی و اتصال اتکایی است. تفاوت این دو در لحظه ای است که نیرو از یک قطعه به قطعه دیگر منتقل می شود. در اتصال اصطکاکی هدف جلوگیری از لغزش نسبی صفحات است، اما در اتصال اتکایی انتقال بار می تواند با تماس بدنه پیچ و جداره سوراخ انجام شود. این تفاوت مستقیما بر طراحی، آماده سازی سطح، پیش تنیدگی و کنترل اجرا تاثیر دارد.

اتصال پیچی اصطکاکی

در اتصال اصطکاکی یا Slip-Critical Connection پیچ های پرمقاومت تا نیروی پیش تنیدگی مشخص سفت می شوند. این پیش تنیدگی نیروی فشاری بزرگی بین صفحات ایجاد می کند و نیروی برشی اتصال از طریق اصطکاک میان Faying Surfaces منتقل می شود. در این مرحله هدف آن است که تحت سطح بارگذاری مورد نظر، صفحات نسبت به یکدیگر نلغزند و بدنه پیچ با جداره سوراخ وارد تماس اتکایی موثر نشود.

مقاومت لغزشی چنین اتصالی به نیروی پیش تنیدگی پیچ، تعداد سطوح لغزش، ضریب Slip سطح تماس، تعداد پیچ ها و مشخصات سوراخ وابسته است. به همین علت پاک بودن سطح، نوع پوشش و روش آماده سازی ورق در اتصالات اصطکاکی اهمیت سازه ای دارند و صرفا موضوع زیبایی یا حفاظت خوردگی نیستند. استفاده از پوششی که ضریب لغزش تایید شده ندارد می تواند فرض اصلی طراحی را مختل کند.

اتصال اصطکاکی در شرایطی اهمیت پیدا می کند که لغزش اولیه اتصال نامطلوب باشد؛ مانند برخی اتصالات تحت بارهای رفت و برگشتی، خستگی، ارتعاش، سوراخ های بزرگ شده یا شرایطی که تغییر مکان اتصال بر عملکرد سازه اثر محسوسی دارد. البته الزام استفاده از این نوع اتصال باید بر اساس آیین نامه و شرایط پروژه تعیین شود و نمی توان تمام اتصالات لرزه ای را بدون بررسی، اصطکاکی فرض کرد.

اتصال پیچی اتکایی

اتصال پیچی اتکایی یا Bearing-Type Connection بر انتقال نیرو از طریق تماس بدنه پیچ با جداره سوراخ تکیه دارد. با اعمال برش، ممکن است ابتدا مقدار بسیار محدودی حرکت نسبی بین صفحات رخ دهد تا پیچ به جداره سوراخ تکیه کند؛ سپس نیرو از طریق برش پیچ و فشار تماسی میان پیچ و ورق منتقل می شود. بنابراین در محاسبات اتصالات پیچی اتکایی علاوه بر مقاومت برشی پیچ، مقاومت Bearing ورق، پارگی لبه، سطح خالص و Block Shear نیز اهمیت اساسی دارد.

یک نکته مهم این است که اتصال پیچی اتکایی لزوما به معنی استفاده از پیچ معمولی یا عدم پیش تنیدگی نیست. بسته به شرایط طراحی، نوع بارگذاری و الزامات آیین نامه، اتصال اتکایی می تواند با پیچ پرمقاومت نیز اجرا شود. تفاوت اصلی با اتصال اصطکاکی در مدل انتقال بار و حالت حدی مورد نظر است، نه صرفا در رده پیچ.

در طراحی اتصال پیچی اتکایی فاصله مرکز سوراخ تا لبه ورق اهمیت ویژه ای دارد. اگر این فاصله کم باشد، نیروی Bearing می تواند بخشی از ورق را در امتداد نیرو به سمت لبه پاره کند. همچنین فاصله ناکافی بین پیچ های متوالی سبب هم پوشانی نواحی تنش و کاهش ظرفیت اتصال می شود. به همین دلیل طراحی اتصالات پیچی سازه های فولادی باید هندسه گروه پیچ را همراه با مقاومت خود پیچ بررسی کند.

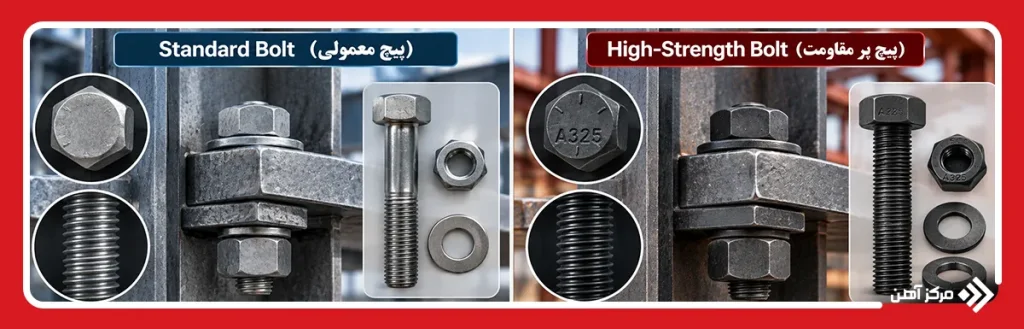

انواع پیچ در اتصالات پیچی

انتخاب پیچ باید بر اساس نوع اتصال، نیروی طراحی، شرایط بهره برداری و استاندارد مورد استفاده انجام شود. در اتصالات پیچی در سازه های فولادی، تفاوت میان پیچ معمولی و پیچ پر مقاومت فقط به مقدار مقاومت کششی محدود نیست؛ روش نصب و امکان ایجاد Pretension نیز تفاوت اساسی ایجاد می کند.

پیچ معمولی

پیچ معمولی برای اتصالاتی استفاده می شود که سطح نیروی انتقالی و الزامات عملکردی اجازه استفاده از این گروه را بدهد. این پیچ ها معمولا نیازی به ایجاد پیش تنیدگی سازه ای کنترل شده ندارند و بار در اتصال برشی از طریق عملکرد اتکایی منتقل می شود. کلاس مقاومتی، قطر پیچ، قرار گرفتن یا نگرفتن رزوه در صفحه برش و سطح مقطع موثر رزوه از پارامترهای تعیین کننده مقاومت هستند.

پیچ معمولی نباید صرفا بر اساس ظاهر، قطر یا ابعاد مهره انتخاب شود. رده مکانیکی پیچ باید قابل ردیابی باشد و مشخصات واقعی آن با نقشه و مدارک طراحی مطابقت داشته باشد. به ویژه در یک اتصال سازه ای، جایگزینی پیچ با محصول ظاهرا مشابه ولی فاقد مشخصات مکانیکی تایید شده می تواند ظرفیت طراحی را کاهش دهد.

پیچ پر مقاومت

High-Strength Bolt از فولاد با خواص مکانیکی بالاتر ساخته می شود و برای اتصالاتی به کار می رود که نیروی بیشتر، پیش تنیدگی یا عملکرد کنترل شده اتصال مورد نیاز است. در استاندارد ASTM F3125، Grade های A325 و A490 و مجموعه های Twist-Off متناظر در خانواده پیچ های سازه ای پرمقاومت قرار دارند. نسخه فعلی F3125 الزامات شیمیایی، مکانیکی و فیزیکی این پیچ ها و مجموعه ها را مشخص می کند.

در سیستم متریک نیز کلاس های مقاومتی مانند 8.8 و 10.9 رایج هستند، اما کلاس ISO نباید بدون کنترل ضابطه پروژه، معادل مستقیم یک Grade آمریکایی فرض شود. طراحی بر اساس مقاومت اسمی، تنش کششی، برش، شرایط رزوه و روش نصب انجام می شود. در اتصال اصطکاکی، قابلیت ایجاد پیش تنیدگی کنترل شده یکی از اصلی ترین ویژگی های پیچ پرمقاومت است.

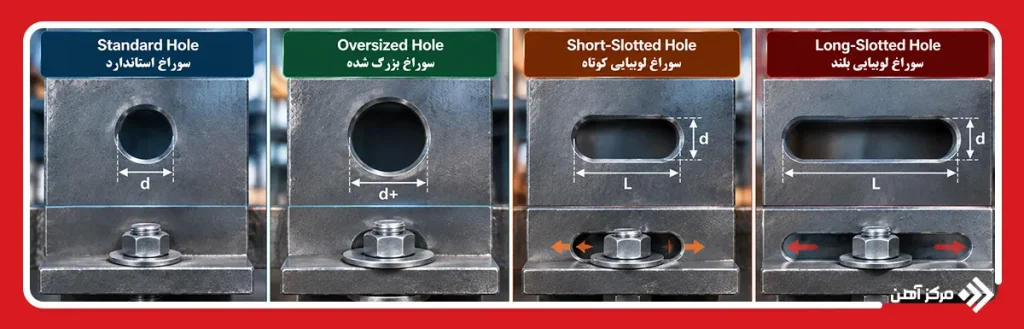

انواع سوراخ‌ ها در اتصالات پیچی

هندسه سوراخ بخشی از طراحی اتصال است و انتخاب آن فقط به سهولت مونتاژ مربوط نمی شود. افزایش ابعاد یا تغییر شکل سوراخ می تواند جابجایی احتمالی، مقاومت لغزشی، ظرفیت اتکایی و الزامات استفاده از واشر را تغییر دهد. چهار گروه متداول عبارتند از:

سوراخ استاندارد: قطر سوراخ کمی بزرگ تر از قطر اسمی پیچ انتخاب می شود تا نصب بدون ایجاد لقی غیر ضروری انجام شود. این نوع سوراخ متداول ترین گزینه در اتصالات پیچی سازه فولادی است و در بیشتر شرایط طراحی مبنای اولیه جزئیات قرار می گیرد.

سوراخ بزرگ شده: Oversized Hole فضای بیشتری برای تنظیم موقعیت قطعات در مونتاژ فراهم می کند، اما افزایش آزادی حرکت باعث می شود استفاده از آن با محدودیت های آیین نامه ای همراه باشد. در ضوابط RCSC، کاربرد این سوراخ ها با الزامات ویژه اتصال لغزش بحرانی و جزئیات نصب مرتبط است.

سوراخ لوبیایی کوتاه: Short-Slotted Hole در یک جهت طول بیشتری از سوراخ استاندارد دارد و برای تامین تلرانس نصب یا حرکت مورد نظر استفاده می شود. جهت محور سوراخ نسبت به نیروی وارد بر اتصال اهمیت دارد و باید در نقشه اجرایی مشخص شود.

سوراخ لوبیایی بلند: Long-Slotted Hole آزادی حرکت بیشتری ایجاد می کند و به همین دلیل حساسیت طراحی آن بالاتر است. جهت شیار، نوع اتصال، نحوه پوشش سوراخ توسط واشر یا Plate Washer و محدودیت استفاده باید دقیقا مطابق ضابطه طراحی تعیین شود.

در همه این حالت ها، ایجاد سوراخ نامنظم با برش حرارتی کنترل نشده یا بزرگ کردن موضعی سوراخ در محل نصب راه حل قابل قبول برای جبران خطای ساخت نیست، مگر آنکه روش اصلاح توسط مهندس طراح تایید شده باشد.

کاربرد اتصالات پیچی در ساختمان و صنایع

اتصالات پیچی سازه های فولادی به دلیل قابلیت ساخت کارخانه ای و سرعت مونتاژ در حوزه های متنوع استفاده می شوند. مهم ترین کاربردها عبارتند از:

• اتصال تیر به ستون در قاب های فولادی
• وصله تیرها و ستون ها
• اتصال بادبند به ورق گاست
• ساخت سوله و سالن صنعتی
• پل های فولادی
• برج ها و دکل های فلزی
• سازه تجهیزات پتروشیمی و پالایشگاهی
• سازه نیروگاه ها و کارخانه ها
• سازه های پیش ساخته و مدولار
• اتصال قطعات ماشین آلات و تجهیزات سنگین
• سازه های قابل مونتاژ و دمونتاژ
• تقویت و توسعه برخی سازه های موجود

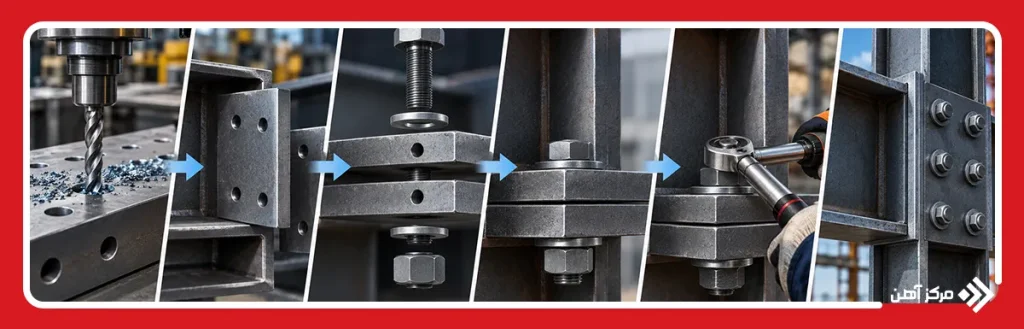

نحوه اجرای اتصال پیچی در سازه فولادی

اجرای صحیح از کارخانه آغاز می شود. ابتدا بر اساس Shop Drawing موقعیت سوراخ ها روی ورق و پروفیل تعیین و عملیات سوراخکاری با تجهیزات کنترل شده انجام می شود. پس از کنترل قطر، فاصله لبه، فاصله مرکز تا مرکز و کیفیت سوراخ، پلیسه ها حذف و قطعات برای مونتاژ آزمایشی یا Fit-up آماده می شوند. در محل نصب، قطعات باید بدون اعمال نیروی مخرب در راستای صحیح قرار گیرند و پیچ ها از مجموعه تایید شده پیچ، مهره و واشر انتخاب شوند. استفاده از شعله برای کشیدن قطعات به موقعیت یا دستکاری نامناسب سوراخ ها می تواند هندسه اتصال را تغییر دهد. در اتصال اصطکاکی، وضعیت سطوح تماس نیز پیش از بستن پیچ ها کنترل می شود.

مرحله سفت کردن متناسب با نوع اتصال انجام می شود. در اتصال هایی که Snug-Tight کافی است، هدف قرار گرفتن کامل سطوح متصل بر روی یکدیگر است؛ اما در اتصال Pretensioned یا Slip-Critical باید نیروی پیش تنیدگی مورد نیاز به روش کنترل شده ایجاد شود. روش Turn-of-Nut، آچار کالیبره، مجموعه Twist-Off و Direct Tension Indicator از روش های شناخته شده برای کنترل پیش تنیدگی هستند. کنترل گشتاور به تنهایی همیشه معادل اندازه گیری مستقیم نیروی کششی پیچ نیست، زیرا اصطکاک رزوه و سطح زیر مهره بر رابطه Torque-Tension اثر می گذارد. در پایان، بازرس باید مشخصات پیچ، روش نصب، وضعیت واشرها، ترتیب سفت کردن و الزامات Acceptance پروژه را کنترل کند.

مزایا و معایب اتصالات پیچی

اتصالات پیچی در صورت طراحی و اجرای صحیح می توانند کیفیت ساخت بالا و سرعت نصب مناسبی ایجاد کنند، اما انتخاب آنها باید متناسب با عملکرد واقعی پروژه باشد.

مزایا:

• سرعت بالای مونتاژ در محل پروژه
• کاهش عملیات جوشکاری کارگاهی
• امکان کنترل بهتر ساخت در کارخانه
• عدم ایجاد ناحیه متاثر از حرارت ناشی از جوش
• امکان بازرسی مرحله ای اتصال
• مناسب برای صنعتی سازی ساختمان
• قابلیت تعویض برخی اجزای اتصال
• سهولت توسعه برخی سازه های موجود
• امکان اجرای مناسب در شرایطی که جوشکاری دشوار است
• قابلیت مکانیزه کردن بخشی از فرایند ساخت

معایب:

• نیاز به سوراخکاری دقیق
• کاهش سطح خالص عضو در محل سوراخ ها
• حساسیت اتصال اصطکاکی به کیفیت سطح تماس
• نیاز به کنترل پیش تنیدگی در اتصالات مربوطه
• افزایش تعداد قطعات و اقلام مصرفی
• احتمال خطای مونتاژ در صورت عدم تطابق سوراخ ها
• نیاز به کنترل دقیق پیچ، مهره و واشر
• محدودیت استفاده از بعضی انواع سوراخ
• احتمال خوردگی در نواحی اتصال در صورت حفاظت نامناسب

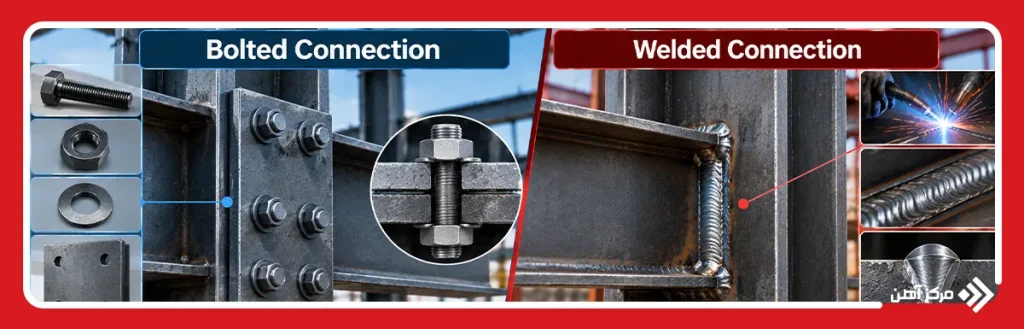

تفاوت اتصال پیچی و اتصال جوشی

اتصال پیچی و جوشی دو مکانیزم کاملا متفاوت برای انتقال نیرو هستند. در اتصال پیچی مسیر نیرو از طریق Fastener و اجزای اتصال شکل می گیرد، در حالی که جوش با ذوب موضعی فلز پایه و فلز پرکننده یک پیوستگی متالورژیکی ایجاد می کند. انتخاب میان این دو روش باید بر پایه طراحی، شرایط ساخت، محل اجرا، نوع بارگذاری، کنترل کیفیت و هزینه کل پروژه انجام شود.

تفاوت در مکانیزم انتقال نیرو: در اتصال پیچی، نیرو توسط برش و کشش پیچ، فشار تماسی ورق یا اصطکاک میان صفحات منتقل می شود. در اتصال جوشی، تنش از طریق گلویی موثر Weld و ناحیه اتصال یافته به فلز پایه انتقال پیدا می کند.

تفاوت در اثر حرارتی: اتصال پیچی تغییر حرارتی قابل توجهی در فولاد اصلی ایجاد نمی کند. جوشکاری یک Heat-Affected Zone ایجاد می کند و نرخ سرد شدن، ضخامت ورق، کربن معادل و شرایط پیش گرم می توانند بر رفتار این ناحیه موثر باشند.

تفاوت در سرعت نصب: در سازه ای که قطعات آن با دقت در کارخانه ساخته شده اند، نصب پیچ و مهره در سایت معمولا سریع است. سرعت جوشکاری به طول جوش، وضعیت دسترسی، فرایند جوش، شرایط جوی و تعداد پاس ها بستگی دارد.

تفاوت در کنترل کیفیت: در اتصالات پیچی می توان Grade، ابعاد، وضعیت نصب و روش پیش تنیدگی را کنترل کرد. در جوش علاوه بر کنترل ظاهری، ممکن است آزمون های غیر مخرب مانند UT، MT یا PT بر اساس حساسیت اتصال لازم باشند.

تفاوت در باز کردن اتصال: بسیاری از اتصال های پیچ و مهره ای از نظر فیزیکی قابلیت باز شدن دارند، هرچند باز کردن و استفاده مجدد از پیچ های پرمقاومت باید مطابق ضابطه و مشخصات محصول بررسی شود. اتصال جوشی برای جداسازی معمولا نیازمند برش است.

تفاوت در تلرانس ساخت: اتصال پیچی به تطابق مناسب سوراخ ها وابسته است و خطاهای ساخت می توانند مونتاژ را مختل کنند. در جوش نیز Fit-up، Root Gap و هم راستایی اعضا اهمیت دارند، اما ماهیت محدودیت ها متفاوت است.

معیار	اتصال پیچی	اتصال جوشی
مکانیزم اصلی	برش، کشش، اتکا یا اصطکاک	انتقال تنش از طریق فلز جوش
اثر حرارتی	ناچیز	دارای HAZ
سرعت نصب کارگاهی	معمولا بالا	وابسته به حجم و نوع جوش
سوراخکاری	لازم	معمولا لازم نیست
کنترل پیش تنیدگی	در برخی اتصالات ضروری	مطرح نیست
امکان جداسازی	در بسیاری موارد امکان پذیر	نیازمند برش یا تخریب جوش
حساسیت به شرایط جوی	نسبتا کمتر	بیشتر، به ویژه در جوش کارگاهی
کنترل کیفیت	کنترل پیچ و روش نصب	بازرسی جوش و در صورت لزوم NDT
سطح خالص عضو	سوراخ می تواند سطح خالص را کاهش دهد	سوراخ پیچ وجود ندارد
صنعتی سازی	بسیار مناسب	مناسب، خصوصا در جوش کارخانه ای

در عمل نیز انتخاب همیشه به صورت «پیچ یا جوش» نیست. در بسیاری از سازه های مهندسی، ساخت اعضای مرکب در کارخانه با جوش انجام می شود و اتصال اعضای اصلی در سایت به صورت پیچی طراحی می شود. این ترکیب می تواند مزایای کنترل کیفیت کارخانه ای را با سرعت نصب اتصالات پیچی در سازه های فولادی تلفیق کند.

قیمت اجرای اتصال پیچی به چه عواملی بستگی دارد؟

هزینه اجرای اتصال باید بر اساس طراحی نهایی و مقدار واقعی مصالح محاسبه شود، زیرا تعداد پیچ به تنهایی شاخص مناسبی برای برآورد اقتصادی نیست. عوامل اصلی عبارتند از:

• نوع اتصال پیچی
• تعداد و قطر پیچ ها
• کلاس یا Grade پیچ
• قیمت پیچ، مهره و واشر
• ضخامت و وزن ورق های اتصال
• حجم سوراخکاری
• نوع سوراخ مورد نیاز
• تعداد اتصالات پروژه
• پیچیدگی طراحی اتصال پیچی
• روش ایجاد پیش تنیدگی
• نیاز به واشر یا DTI خاص
• آماده سازی سطح اتصال اصطکاکی
• هزینه ساخت کارخانه ای
• هزینه حمل قطعات
• ارتفاع و شرایط نصب سازه
• دسترسی تجهیزات نصب
• هزینه کنترل کیفیت و بازرسی
• میزان پرت و دوباره کاری
• الزامات پوشش ضد خوردگی

در مجموع، اتصالات پیچی سازه های فولادی زمانی عملکرد قابل اعتماد دارند که مسیر انتقال نیرو، نوع پیچ، هندسه سوراخ، ورق اتصال و روش نصب به عنوان یک سیستم واحد بررسی شوند. انتخاب بین اتصال اصطکاکی و اتصال پیچی اتکایی باید بر اساس رفتار مورد انتظار سازه انجام شود و استفاده از پیچ پرمقاومت به تنهایی تضمین کننده اتصال مناسب نیست. طراحی اتصالات پیچی سازه های فولادی باید تمام حالت های حدی پیچ و ورق، شرایط بارگذاری و الزامات اجرایی را پوشش دهد و در مرحله ساخت نیز کیفیت سوراخکاری، مونتاژ و پیش تنیدگی کنترل شود. رعایت این اصول باعث می شود اتصالات پیچی علاوه بر سرعت مناسب اجرا، از نظر مقاومت، سختی و دوام نیز عملکرد مورد انتظار طراح را تامین کنند.
