جوشکاری یکی از روش های اصلی اتصال قطعات فلزی و غیرفلزی در صنایع مختلف است. در میان تکنیک های گوناگون، جوشکاری لب به لب به دلیل استحکام بالا و سادگی اجرا جایگاه ویژه ای دارد. این روش اتصال نه تنها در ساخت سازه های فلزی بزرگ مثل پل ها و ساختمان ها استفاده می شود، بلکه در خطوط لوله کشی، صنایع پتروشیمی و حتی پروژه های عمرانی شهری نیز نقش مهمی ایفا می کند. با توجه به افزایش پروژه های عمرانی و صنعتی، آگاهی از روش های جوشکاری و مقایسه آن ها از نظر استحکام و هزینه اهمیت بالایی دارد. برای مثال در بسیاری از کارگاه ها، انتخاب بین جوش لب به لب و جوش فیلت بسته به شرایط قطعه و قیمت آهن تعیین می شود. همچنین علاقه مندان و هنرجویان با شرکت در دوره های آموزش جوشکاری می توانند مهارت اجرای این روش را کسب کنند و وارد بازار کار شوند.
جوشکاری لب به لب یا Butt Welding روشی است که در آن دو قطعه هم سطح در امتداد یک خط مستقیم به هم متصل می شوند. در این حالت هیچ زاویه یا پوششی بین دو قطعه وجود ندارد و اتصال به صورت مستقیم انجام می گیرد. این تکنیک به دلیل استحکام بالا در برابر نیروهای کششی و فشاری، در صنایع مختلف محبوب است. برای مثال، در پروژه های لوله کشی فشار قوی، جوش لب به لب بهترین گزینه محسوب می شود.
یکی از ویژگی های مهم این روش، یکنواختی اتصال است. به این معنا که سطح جوش ایجاد شده تقریباً با سطح قطعه یکسان است و نیاز به ماشین کاری مجدد ندارد. این موضوع باعث صرفه جویی در زمان و هزینه می شود. از طرف دیگر، مقاومت جوش لب به لب چقدر است؟ این پرسش اغلب توسط مهندسان مطرح می شود. پاسخ این است که در صورت اجرای صحیح، مقاومت اتصال حتی می تواند با مقاومت فلز پایه برابری کند. البته کیفیت تجهیزات و مهارت جوشکار نقش اساسی در این موضوع دارند.
علامت جوش لب به لب در نقشه های فنی معمولاً با یک خط مستقیم مشخص می شود که به مهندس یا جوشکار نشان می دهد نوع اتصال چگونه باید انجام شود. این استانداردسازی در نقشه خوانی باعث جلوگیری از خطاهای اجرایی می شود. در دوره های آموزش جوشکاری، شناخت علائم و نشانه های جوشکاری اهمیت زیادی دارد، زیرا کوچک ترین اشتباه می تواند کل پروژه را تحت تأثیر قرار دهد.

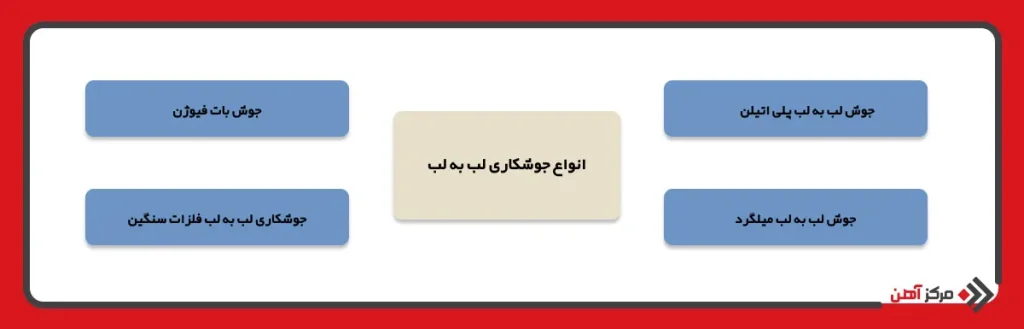

روش های جوشکاری لب به لب بسته به نوع متریال، ضخامت قطعات و شرایط کاری متفاوت هستند. انتخاب درست روش نه تنها بر استحکام نهایی اثر می گذارد، بلکه از بروز مشکلاتی مثل ترک، حفره یا کاهش مقاومت جلوگیری می کند. برای مثال، در خطوط انتقال گاز پلی اتیلن از جوش بات فیوژن استفاده می شود، در حالی که در پروژه های ساختمانی بیشتر جوش لب به لب میلگرد رایج است. همچنین در صنعت سنگین مانند کشتی سازی یا پل سازی، اتصال ورق های فولادی ضخیم با همین روش انجام می شود. به همین دلیل شناخت انواع جوشکاری لب به لب برای مهندسان و هنرجویان دوره های آموزش جوشکاری ضروری است. در کل، شناخت اتصالات جوشکاری لب به لب باعث می شود انتخاب مناسب تری برای پروژه های صنعتی و عمرانی انجام شود.
در انتخاب نوع روش باید به عواملی مانند ضخامت قطعه، نوع فلز یا پلیمر، شرایط محیطی و میزان فشار وارد بر اتصال توجه شود. برای مثال، جوشکاری دو قطعه با ضخامت متفاوت نیازمند تکنیک های خاصی است تا از ایجاد تنش های حرارتی و شکست جلوگیری شود.
اجرای جوشکاری لب به لب نیازمند دقت بالا و رعایت مراحل استاندارد است. در گام نخست، باید لبه های دو قطعه آماده سازی شوند. این کار شامل تمیزکاری سطح از زنگ زدگی، روغن و گرد و غبار است. سپس قطعات در موقعیت صحیح قرار گرفته و توسط گیره یا نگهدارنده ثابت می شوند تا از حرکت احتمالی جلوگیری شود.
مرحله بعدی شامل گرم کردن لبه ها و اعمال جوش است. در این فرآیند می توان از روش های قوس الکتریکی، گاز یا حتی اصطکاکی استفاده کرد. انتخاب روش به جنس قطعه و شرایط محیطی بستگی دارد. برای مثال، در خطوط انتقال گاز پلی اتیلن از روش جوش بات فیوژن استفاده می شود.
در طول اجرا، پارامترهایی مانند شدت جریان، مدت زمان حرارت دهی و فشار اتصال باید به دقت کنترل شوند. در غیر این صورت، مقاومت جوش کاهش می یابد و احتمال ترک خوردگی افزایش پیدا می کند. همچنین در پروژه های حساس، مهندسان از آزمون های غیرمخرب برای بررسی کیفیت اتصال استفاده می کنند. این آزمون ها شامل اولتراسونیک، رادیوگرافی و تست فشار می شوند.
اجرای صحیح جوشکاری لب به لب بدون ابزار و تجهیزات مناسب امکان پذیر نیست. جوشکار باید علاوه بر تسلط بر مهارت های فنی، شناخت کافی از ابزارها و نحوه استفاده از آن ها نیز داشته باشد. تجهیزات جوشکاری لب به لب شامل ابزارهای عمومی جوشکاری و دستگاه های تخصصی تر است که برای متریال های خاص مثل پلی اتیلن استفاده می شوند. علاوه بر این، رعایت اصول ایمنی در انتخاب ابزار اهمیت ویژه ای دارد تا خطرات احتمالی کاهش یابد. در ادامه مهم ترین تجهیزات مورد نیاز معرفی می شوند:
یکی از تجهیزات تخصصی در این حوزه، دستگاه جوشکاری لب به لب پلی اتیلن است که با صفحه حرارتی و فشار هیدرولیکی کار می کند. این دستگاه در پروژه های لوله کشی شهری بسیار پرکاربرد است. در بسیاری از دوره های آموزش جوشکاری، کار با این دستگاه به طور عملی به هنرجویان آموزش داده می شود.
جوشکاری لب به لب یکی از معدود روش هایی است که ترکیبی از استحکام بالا و ظاهر زیبا را ارائه می دهد. این روش به دلیل کاهش مصرف متریال و حذف نیاز به قطعات اضافی، از نظر اقتصادی نیز به صرفه است. علاوه بر این، در مقایسه با جوش فیلت یا حتی جوش ورتیکال، ظاهر کار یکنواخت تر بوده و نیاز کمتری به پرداخت ثانویه دارد. استفاده از این روش در پروژه های بزرگ باعث کاهش هزینه و زمان کلی اجرا می شود. مزایای اصلی عبارت اند از:
این ویژگی ها باعث شده جوشکاری لب به لب در صنایعی همچون پتروشیمی، خودروسازی و ساختمان سازی جایگاه مهمی داشته باشد.
اگرچه این روش بسیار پرکاربرد است، اما محدودیت هایی هم دارد. جوشکاری لب به لب به شدت وابسته به مهارت جوشکار و کیفیت دستگاه هاست. برای مثال، در صورت تنظیم نادرست حرارت یا فشار، ترک های ریز در اتصال ایجاد می شوند که در آزمون های کیفیت مشخص می گردند. همچنین برای اتصال قطعات با ضخامت بالا یا شرایط محیطی سخت، مشکلات بیشتری وجود دارد. مهم ترین معایب عبارت اند از:
بنابراین انتخاب این روش باید با توجه به نوع پروژه و شرایط اجرایی صورت گیرد.
این روش در صنایع گوناگون جایگاه ویژه ای دارد. از پروژه های ساختمانی و میلگردها گرفته تا لوله های فشار قوی و ورق های ضخیم، همگی با این نوع اتصال پوشش داده می شوند. دلیل این محبوبیت، توانایی جوش لب به لب در تحمل فشار بالا و سازگاری با متریال های مختلف مانند فولاد و پلی اتیلن است. در ادامه به مهم ترین کاربردها اشاره می شود:
با توجه به گستردگی این کاربردها، آشنایی با نحوه محاسبه جوش شیاری و انواع روش های جوشکاری مانند جوش فیلت یا جوش ورتیکال برای مهندسان بسیار ضروری است.
انتخاب روش جوشکاری باید بر اساس نوع متریال، ضخامت و کاربرد نهایی انجام شود. جوش لب به لب معمولاً در پروژه های حساس و سنگین انتخاب می شود، زیرا استحکام بیشتری دارد. در مقابل، جوش فیلت یا گوشه ای در پروژه های سبک تر و عمومی تر کاربرد دارند. جدول زیر تفاوت ها را به خوبی نشان می دهد:
| جوش گوشه ای | جوش فیلت | جوشکاری لب به لب | ویژگی ها |
|---|---|---|---|
| پایین تر | متوسط | بسیار بالا | استحکام |
| نامنظم | زاویه دار | صاف و یکنواخت | ظاهر اتصال |
| ساده تر | ساده تر | تخصصی تر | تجهیزات لازم |
| تعمیرات جزئی | سازه های سبک | لوله کشی، ورق ضخیم، میلگرد | کاربرد اصلی |
همان طور که جدول نشان می دهد، جوش لب به لب برای پروژه های سنگین و حساس مناسب تر است، در حالی که جوش فیلت و گوشه ای بیشتر در کارهای سبک و عمومی به کار می روند.
جمع بندی
جوشکاری لب به لب یکی از پرکاربردترین روش های اتصال فلزات و پلیمرهاست که به دلیل استحکام بالا، صرفه جویی اقتصادی و ظاهر یکنواخت، در صنایع مختلف مورد توجه قرار گرفته است. با این حال، اجرای صحیح آن نیازمند تجهیزات تخصصی و مهارت بالا است. شناخت انواع جوشکاری، ابزارها، مزایا و معایب این روش می تواند به مهندسان و هنرجویان کمک کند تا بهترین تصمیم را در پروژه های صنعتی و عمرانی اتخاذ کنند.
سوالات متداول
جوشکاری لب به لب روشی برای اتصال مستقیم دو قطعه هم سطح است که استحکام بالایی ایجاد می کند. این روش در صنایعی مثل ساختمان سازی، نفت و گاز، پتروشیمی و خودروسازی کاربرد گسترده دارد.
از مهم ترین انواع می توان به جوش لب به لب پلی اتیلن، جوش میلگرد، جوش بات فیوژن و جوشکاری ورق های فلزی اشاره کرد. انتخاب روش به جنس قطعه، ضخامت و شرایط پروژه بستگی دارد.
ابتدا لبه ها آماده سازی و تمیز می شوند، سپس تحت حرارت یا قوس الکتریکی ذوب شده و با فشار به هم متصل می گردند. رعایت دما و زمان جوش نقش حیاتی در کیفیت نهایی دارد.
ابزارهایی مثل دستگاه جوش، الکترود، گیره و ابزار تمیزکاری استفاده می شوند. همچنین تجهیزات ایمنی مانند ماسک و دستکش نسوز برای جلوگیری از آسیب ضروری هستند.
این روش مقاومت بسیار بالایی ایجاد کرده و ظاهر اتصال یکنواخت و زیبا دارد. علاوه بر آن، هزینه اجرا به دلیل حذف قطعات اضافی کاهش پیدا می کند.
نیاز به مهارت بالا و حساسیت نسبت به شرایط محیطی از جمله معایب آن است. همچنین هزینه تجهیزات تخصصی و محدودیت در ضخامت های خیلی بالا باید مدنظر قرار گیرد.
وقتی نیاز به اتصال یکنواخت و مقاوم برای قطعات فلزی یا لوله های پلی اتیلن وجود دارد، این روش بهترین گزینه است. به ویژه در صنایع سنگین و خطوط لوله تحت فشار توصیه می شود.
در جوش لب به لب اتصال مستقیم و بسیار مقاوم ایجاد می شود، در حالی که جوش فیلت زاویه دار بوده و استحکام کمتری دارد. فیلت معمولاً برای سازه های سبک یا تعمیرات جزئی استفاده می شود.
بله، این روش برای فلزات ضخیم قابل استفاده است، اما نیازمند تجهیزات قدرتمند و مهارت بالای جوشکار می باشد. در پروژه های سنگین مانند پل سازی یا کشتی سازی این تکنیک بسیار رایج است.
کیفیت جوش با آزمون های غیرمخرب مانند رادیوگرافی، اولتراسونیک و تست فشار بررسی می شود. این آزمایش ها وجود ترک، حفره یا ضعف اتصال را آشکار می کنند.
