پی باسکولی چیست و چه کاربردی در ساختمان دارد؟

پی باسکولی یکی از روش‌ های اجرای فونداسیون در ساختمان است که زمانی استفاده می‌ شود که امکان قرارگیری ستون در مرکز پی وجود ندارد. این شرایط معمولاً به دلیل محدودیت‌ های معماری، وجود ملک مجاور یا کمبود فضای اجرایی در پروژه‌ های ساختمانی ایجاد می‌ شود. در چنین مواقعی از سیستم‌ هایی مانند پی کنسولی یا فونداسیون باسکولی برای انتقال صحیح بار ستون به زمین استفاده می‌ گردد. در این روش، پی به صورت خارج از مرکز طراحی شده و با کمک تیر رابط یا تسمه بتنی به پی دیگر متصل می‌ شود. این ساختار باعث تعادل نیروها و جلوگیری از نشست نامتقارن می‌ شود.

پی باسکولی (کنسولی یا پی تسمه ای) چیست؟

پی باسکولی یک نوع فونداسیون اصلاح شده است که زمانی استفاده می شود که ستون نتواند در مرکز پی قرار بگیرد. در حالت عادی، ستون باید در مرکز فونداسیون باشد تا بار به صورت یکنواخت به خاک منتقل شود، اما در زمین‌های محدود این امکان وجود ندارد. در این شرایط، مهندسان از سیستم پی باسکولی استفاده می کنند که شامل دو پی منفرد و یک تیر رابط است. این تیر باعث می شود نیروهای ناشی از خروج از مرکزیت کنترل شوند. در نتیجه، تعادل سازه حفظ شده و فشار به خاک به شکل مناسب تری توزیع می شود.

در تعریف پی باسکولی می توان گفت این سیستم مانند یک اهرم عمل می کند که تیر رابط نقش تعادل دهنده را دارد. به همین دلیل در برخی منابع به آن پی تسمه ای نیز گفته می شود، هرچند عملکرد آن با پی نواری متفاوت است. این نوع فونداسیون بیشتر در ساختمان‌هایی کاربرد دارد که ستون در نزدیکی مرز زمین قرار گرفته است. طراحی آن باید توسط مهندس سازه انجام شود، زیرا به عوامل مختلفی مانند بار ساختمان و شرایط خاک وابسته است. همچنین در اجرای آن، انتخاب مصالح مناسب و توجه به قیمت آهن می‌ تواند در مدیریت هزینه‌ های پروژه نقش مهمی داشته باشد.

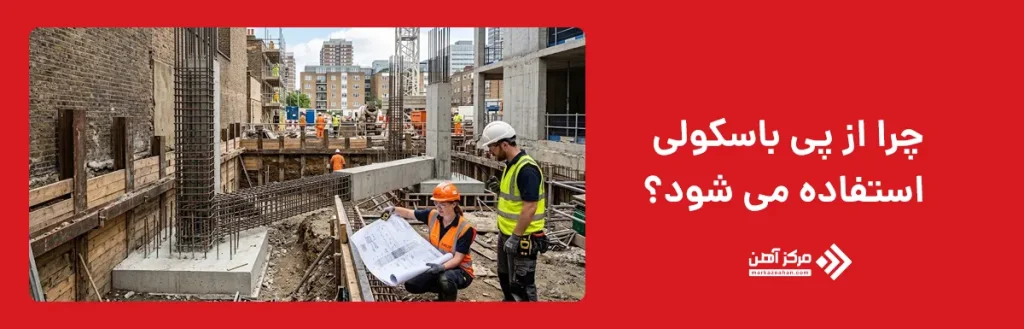

چرا از پی باسکولی استفاده می شود؟

استفاده از پی باسکولی معمولا به دلیل وجود محدودیت های اجرایی و سازه ای انجام می شود. در بسیاری از پروژه های شهری، ساختمان در زمینی ساخته می شود که فاصله کمی با ملک مجاور دارد. در چنین شرایطی اجرای پی گسترده یا پی منفرد با مرکزیت مناسب ممکن نیست و نیاز به راهکاری وجود دارد که بتواند بار ستون را بدون تجاوز به محدوده زمین همسایه منتقل کند.

یکی از مهم ترین دلایل استفاده از پی کنسولی، کنترل خروج از مرکزیت ستون های کناری است. زمانی که ستون در نزدیکی مرز زمین قرار دارد، اگر پی آن بدون اصلاح طراحی شود، فشار خاک در زیر یک قسمت بیشتر شده و احتمال نشست نامتقارن افزایش پیدا می کند. اتصال پی ها با تیر رابط باعث می شود نیروها بهتر توزیع شوند. دلیل دیگر استفاده از این سیستم، حفظ فضای مفید معماری است. در برخی ساختمان ها، طراح نمی تواند ستون را به سمت داخل ساختمان جابه جا کند، زیرا این تغییر ممکن است باعث کاهش فضای پارکینگ، تغییر پلان طبقات یا ایجاد مشکل در مسیرهای معماری شود. پی باسکولی این امکان را فراهم می کند که ستون در موقعیت مورد نیاز قرار بگیرد و همزمان فونداسیون عملکرد مناسبی داشته باشد.

برای درک بهتر عملکرد این سیستم، باید با مفهوم کلی فونداسیون آشنا بود. فونداسیون چیست سوالی است که پاسخ آن به شناخت نقش این بخش از ساختمان مربوط می شود؛ فونداسیون وظیفه انتقال بارهای سازه به زمین را بر عهده دارد و طراحی صحیح آن تاثیر مستقیمی بر ایمنی و دوام ساختمان خواهد داشت. پی باسکولی همچنین در پروژه هایی که محدودیت زمین دارند، نسبت به برخی روش های پیچیده تر می تواند راهکار اقتصادی تری باشد. البته انتخاب آن تنها بر اساس هزینه انجام نمی شود و عواملی مانند شرایط خاک، تعداد طبقات، نوع اسکلت ساختمان و الزامات آیین نامه ای نیز باید بررسی شوند. در ساختمان های چند طبقه، اهمیت طراحی صحیح این نوع پی بیشتر می شود، زیرا افزایش بارهای قائم باعث افزایش نیروهای وارد شده به فونداسیون خواهد شد. به همین دلیل استفاده از مصالح با کیفیت، اجرای دقیق آرماتور بندی و رعایت جزئیات اجرایی اهمیت زیادی دارد.

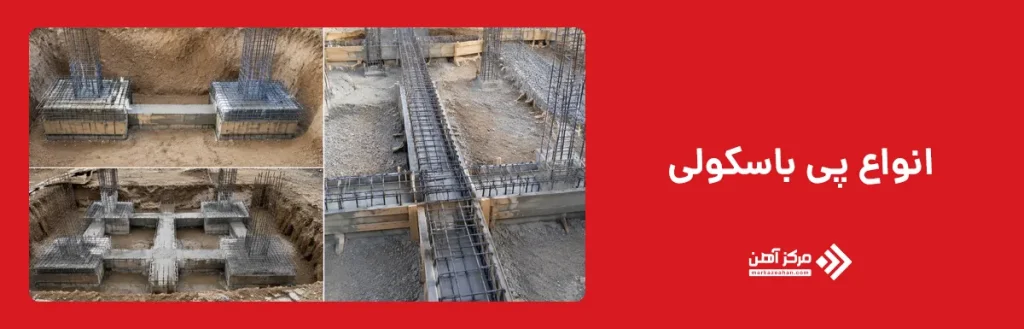

انواع پی باسکولی

پی های باسکولی از نظر نحوه اتصال فونداسیون ها، شرایط قرارگیری ستون ها و عملکرد تیر رابط دارای ساختارهای متفاوتی هستند. انتخاب نوع مناسب این پی به عواملی مانند موقعیت ستون نسبت به مرز زمین، میزان بار وارد شده، ظرفیت خاک، محدودیت های اجرایی و الزامات طراحی سازه بستگی دارد. در تمام این ساختارها هدف اصلی ایجاد تعادل بین پی کناری و پی داخلی و جلوگیری از ایجاد دوران یا واژگونی پی لبه ای است. به همین دلیل، طراحی صحیح تیر رابط و نحوه انتقال نیرو بین اجزای مختلف اهمیت زیادی دارد.

پی باسکولی با تیر رابط مستقیم

پی باسکولی با تیر رابط مستقیم یکی از رایج ترین انواع این سیستم است که معمولا زمانی استفاده می شود که ستون خارجی ساختمان در نزدیکی مرز زمین قرار داشته باشد و امکان اجرای پی گسترده در اطراف ستون وجود نداشته باشد. در این حالت، یک تیر رابط بین پی ستون کناری و پی ستون داخلی اجرا می شود تا نیروی ایجاد شده ناشی از خروج از مرکزیت بار را کنترل کند.

در این ساختار، تیر رابط مانند یک عضو مقاوم عمل کرده و با انتقال بخشی از نیروها به پی داخلی، مانع چرخش یا بلند شدن لبه پی خارجی می شود. عملکرد صحیح این سیستم باعث می شود فشار وارد شده به خاک زیر پی یکنواخت تر شود و ظرفیت باربری زمین بهتر مورد استفاده قرار گیرد. ابعاد تیر رابط، میزان آرماتور گذاری و فاصله بین دو پی باید بر اساس محاسبات سازه ای تعیین شود.

پی باسکولی دوطرفه

پی باسکولی دوطرفه در شرایطی مورد استفاده قرار می گیرد که محدودیت اجرایی تنها در یک طرف ستون وجود نداشته باشد و ستون یا پی در چند جهت با محدودیت مواجه باشد. در این نوع، انتقال نیروها از طریق تیرهای رابط در دو جهت انجام می شود و سیستم توانایی کنترل نیروهای پیچیده تر را دارد. این ساختار معمولا در ساختمان هایی با هندسه خاص، زمین های محدود یا پروژه هایی که ستون ها در نزدیکی چند مرز قرار گرفته اند کاربرد دارد. در پی باسکولی دوطرفه، نحوه توزیع بار اهمیت بیشتری پیدا می کند، زیرا نیروها باید به صورت همزمان در چند مسیر منتقل شوند. طراحی این نوع پی نیازمند بررسی دقیق اثرات لنگر خمشی، نیروی برشی و رفتار متقابل پی ها با خاک است.

تیر رابط خمشی یا برشی در پی باسکولی

تیر رابط یکی از مهم ترین اجزای پی باسکولی است و بسته به شرایط بارگذاری می تواند با رفتار غالب خمشی یا برشی طراحی شود. در برخی پروژه ها، تیر رابط بیشتر وظیفه انتقال لنگر بین دو پی را بر عهده دارد و به عنوان یک عضو خمشی عمل می کند. در این حالت، مقاومت تیر در برابر خمش و میزان آرماتورهای طولی اهمیت زیادی دارد. در شرایط دیگر، ممکن است نیروهای برشی و انتقال مستقیم بار نقش بیشتری داشته باشند. در این حالت طراحی تیر رابط بر اساس کنترل برش، ارتفاع مناسب تیر و مقاومت بتن انجام می شود. انتخاب نوع عملکرد تیر رابط به فاصله بین پی ها، مقدار بار ستون ها، مشخصات خاک و طرح کلی سازه بستگی دارد.

به طور کلی، انواع ساختار پی باسکولی با هدف کاهش اثرات نامطلوب ناشی از قرارگیری ستون های کناری و ایجاد تعادل در سیستم فونداسیون طراحی می شوند. شناخت تفاوت میان این ساختارها به مهندسان کمک می کند تا مناسب ترین روش را برای شرایط هر پروژه انتخاب کنند و از بروز مشکلاتی مانند نشست نامتقارن، ترک خوردگی یا کاهش پایداری پی جلوگیری شود.

نوع ساختار پی باسکولی	شرایط استفاده	نحوه عملکرد	ویژگی اصلی
پی باسکولی با تیر رابط مستقیم	زمانی که ستون خارجی نزدیک مرز زمین قرار دارد و امکان گسترش پی در یک سمت وجود ندارد	تیر رابط، پی کناری را به پی داخلی متصل کرده و با انتقال نیرو باعث کاهش لنگر واژگونی می شود	رایج ترین نوع پی باسکولی و مناسب برای محدودیت های یک طرفه
پی باسکولی دوطرفه	در زمین هایی با محدودیت در چند ضلع یا موقعیت های خاص قرارگیری ستون ها	نیروها از طریق تیرهای رابط در چند جهت منتقل شده و تعادل بیشتری در سیستم ایجاد می شود	مناسب برای سازه های پیچیده با بارگذاری چند جهته
تیر رابط با عملکرد خمشی	زمانی که لنگر خمشی بین دو پی عامل اصلی در طراحی باشد	تیر رابط با تحمل خمش، نیروهای ایجاد شده بین پی ها را کنترل می کند	نیازمند آرماتورگذاری دقیق برای مقاومت خمشی
تیر رابط با عملکرد برشی	زمانی که انتقال مستقیم نیرو و کنترل برش اهمیت بیشتری داشته باشد	تیر رابط نیروهای برشی را تحمل کرده و باعث انتقال مناسب بار بین پی ها می شود	ارتفاع و مقاومت برشی تیر نقش مهمی در عملکرد آن دارد

مراحل اجرای پی باسکولی

اجرای پی باسکولی مانند سایر روش های فونداسیون نیازمند رعایت مراحل مشخص و کنترل دقیق کیفیت است. کوچک ترین خطا در هر مرحله می تواند عملکرد نهایی سیستم را تحت تاثیر قرار دهد. این فرآیند معمولا پس از انجام مطالعات خاک، طراحی سازه و آماده شدن نقشه های اجرایی آغاز می شود.

بررسی شرایط زمین و نقشه های اجرایی

اولین مرحله، بررسی مشخصات زمین و نقشه های سازه ای است. مهندس سازه باید شرایط خاک، ظرفیت باربری، موقعیت ستون ها و محدودیت های موجود در زمین را بررسی کند.

در این مرحله مشخص می شود که آیا استفاده از پی باسکولی بهترین گزینه است یا روش های دیگری مانند پی منفرد، پی نواری یا سیستم های ترکیبی می توانند عملکرد مناسب تری داشته باشند.

خاکبرداری محل پی

پس از تایید طرح، عملیات خاکبرداری مطابق ابعاد و عمق مشخص شده در نقشه انجام می شود. عمق خاکبرداری باید به گونه ای باشد که پی روی لایه مناسب خاک قرار بگیرد و ظرفیت تحمل بار مورد نیاز تامین شود.

در پروژه هایی که خاک شرایط مناسبی ندارد، ممکن است نیاز به اصلاح بستر یا اجرای لایه های زیر سازی وجود داشته باشد. آماده سازی صحیح محل پی تاثیر مستقیمی بر کاهش نشست های احتمالی دارد.

اجرای بتن مگر

پس از آماده سازی کف گود، معمولا یک لایه بتن مگر اجرا می شود. این لایه بتن با مقاومت پایین تر، سطحی صاف و تمیز برای اجرای آرماتور بندی و قالب بندی ایجاد می کند. بتن مگر همچنین باعث می شود آرماتورها مستقیما با خاک تماس نداشته باشند و پوشش بتنی مناسب برای آنها فراهم شود.

اجرای آرماتوربندی پی و تیر رابط

در مرحله بعد، شبکه آرماتورهای پی و تیر رابط اجرا می شود. آرماتورها باید دقیقا مطابق نقشه های اجرایی نصب شوند تا مقاومت خمشی و کششی مورد نیاز تامین شود. برای درک بهتر این مرحله، آشنایی با مفهوم آرماتوربندی چیست اهمیت زیادی دارد. آرماتور بندی فرآیندی است که طی آن میلگردها با آرایش مشخص در داخل بتن قرار می گیرند تا ضعف بتن در برابر نیروهای کششی جبران شود. در پی باسکولی، اتصال مناسب آرماتورهای پی ها با تیر رابط اهمیت زیادی دارد، زیرا این بخش وظیفه انتقال نیرو بین دو پی را بر عهده دارد.

قالب بندی و بتن ریزی

پس از تکمیل آرماتور بندی، قالب بندی انجام شده و بتن ریزی پی ها و تیر رابط صورت می گیرد. کیفیت بتن، نحوه تراکم و عمل آوری مناسب از عوامل موثر بر مقاومت نهایی فونداسیون هستند. بتن باید به صورت یکنواخت در قالب ها ریخته شود تا فضای خالی در داخل عضو ایجاد نشود. همچنین پس از بتن ریزی، مراقبت از بتن در دوره عمل آوری اهمیت زیادی دارد.

کنترل نهایی و اجرای ستون

پس از رسیدن بتن به مقاومت لازم، قالب ها باز شده و وضعیت اجرای پی بررسی می شود. در نهایت ستون ها مطابق نقشه روی محل مشخص شده نصب یا اجرا می شوند. کنترل تراز، ابعاد، محل صفحه ستون یا میلگردهای انتظار از جمله مواردی است که قبل از ادامه عملیات ساختمانی باید بررسی شود.

مزایا و معایب پی باسکولی

یکی از مهم ترین مزایای پی باسکولی، امکان اجرای فونداسیون در زمین های محدود است. در بسیاری از ساختمان های شهری، ستون های کناری به دلیل وجود ملک مجاور نمی توانند در مرکز پی قرار بگیرند. استفاده از این سیستم باعث می شود بدون نیاز به ورود به محدوده زمین همسایه، بار ستون به شکل مناسبی به خاک منتقل شود. مزیت دیگر این روش، کنترل بهتر نیروهای ناشی از خروج از مرکزیت است. زمانی که ستون در مرکز پی قرار نداشته باشد، فشار وارد شده به خاک در قسمت های مختلف پی یکسان نیست. تیر رابط در پی باسکولی با ایجاد ارتباط بین پی ها باعث کاهش اثرات نامطلوب این اختلاف نیرو می شود.

از دیگر ویژگی های مثبت این سیستم می توان به انعطاف پذیری آن در طراحی اشاره کرد. مهندسان می توانند با توجه به شرایط زمین، فاصله ستون ها، نوع سازه و بارهای وارد شده، ابعاد پی و تیر رابط را تغییر دهند تا مناسب ترین عملکرد حاصل شود. پی باسکولی همچنین می تواند در پروژه هایی که محدودیت معماری دارند، راهکار مناسبی باشد. در برخی ساختمان ها امکان جابه جایی ستون وجود ندارد، زیرا تغییر محل ستون می تواند روی پارکینگ، مسیرهای تاسیساتی یا طراحی داخلی تاثیر منفی بگذارد. استفاده از این سیستم اجازه می دهد موقعیت ستون حفظ شود و همزمان فونداسیون عملکرد قابل قبولی داشته باشد.

از نظر اجرایی نیز این نوع پی در بسیاری از پروژه ها نسبت به برخی روش های پیچیده تر، فرآیند قابل کنترل تری دارد. البته این موضوع به شرطی است که طراحی دقیق انجام شده و تیم اجرایی تجربه کافی داشته باشد.

با وجود مزایای متعدد، پی باسکولی محدودیت هایی نیز دارد. یکی از مهم ترین معایب آن، نیاز به طراحی دقیق مهندسی است. برخلاف برخی پی های ساده، در این سیستم نیروهای خارج از مرکز، لنگرها و عملکرد تیر رابط باید به صورت دقیق محاسبه شوند. اشتباه در طراحی یا اجرای تیر رابط می تواند باعث ایجاد مشکل در توزیع فشار زیر پی ها شود. به همین دلیل استفاده از این روش بدون بررسی های سازه ای می تواند خطرناک باشد.

یکی دیگر از محدودیت های این سیستم، افزایش پیچیدگی اجرایی نسبت به پی های منفرد معمولی است. اجرای همزمان دو پی و عضو رابط بین آنها نیازمند دقت بیشتری در آرماتور بندی، قالب بندی و بتن ریزی است. همچنین در برخی شرایط خاکی، استفاده از پی باسکولی ممکن است بهترین گزینه نباشد. اگر ظرفیت باربری خاک پایین باشد یا نشست های احتمالی زیاد باشند، مهندس سازه ممکن است روش های دیگری مانند پی گسترده یا راهکارهای تقویتی را پیشنهاد دهد.

از دیگر موارد قابل توجه، تاثیر شرایط اقتصادی پروژه است. اگرچه این سیستم در بسیاری از شرایط می تواند هزینه های اضافی را کاهش دهد، اما افزایش میزان بتن، میلگرد یا عملیات اجرایی نسبت به یک پی ساده ممکن است هزینه اولیه را بیشتر کند. بنابراین بررسی اقتصادی باید در کنار تحلیل سازه ای انجام شود.

آیا پی باسکولی برای همه ساختمان ها مناسب است؟

پاسخ این سوال منفی است. پی باسکولی یک راهکار تخصصی برای شرایط خاص ساختمانی است و نمی توان آن را به عنوان یک گزینه عمومی برای تمام پروژه ها در نظر گرفت. انتخاب نوع فونداسیون به عوامل مختلفی مانند نوع خاک، تعداد طبقات، بار سازه، موقعیت زمین، نوع اسکلت و محدودیت های معماری بستگی دارد.

این سیستم بیشتر در ساختمان هایی کاربرد دارد که ستون های نزدیک مرز زمین قرار گرفته اند و امکان اجرای پی متقارن وجود ندارد. برای مثال در زمین های باریک شهری که یک طرف ساختمان به ملک مجاور چسبیده است، استفاده از پی کنسولی می تواند یک راهکار مناسب باشد.

در مقابل، اگر فضای کافی برای قرارگیری ستون در مرکز پی وجود داشته باشد، معمولا استفاده از پی منفرد معمولی گزینه ساده تر و اقتصادی تری خواهد بود. بنابراین استفاده از پی باسکولی باید بر اساس نیاز واقعی پروژه انجام شود، نه صرفا به دلیل مزایای آن.

شرایط خاک نیز نقش تعیین کننده ای در انتخاب این سیستم دارد. خاک های با ظرفیت باربری مناسب معمولا امکان اجرای این نوع فونداسیون را راحت تر فراهم می کنند، اما در زمین های ضعیف ممکن است نیاز به روش های دیگر وجود داشته باشد.

همچنین تعداد طبقات ساختمان تاثیر زیادی بر انتخاب نوع پی دارد. در ساختمان های بلندتر، بارهای وارد شده به فونداسیون افزایش پیدا می کند و طراحی باید با حساسیت بیشتری انجام شود. در چنین پروژه هایی معمولا بررسی دقیق تر رفتار سازه و خاک ضروری است.

یکی از موارد مهم در انتخاب فونداسیون، مقایسه آن با سایر روش ها است. برای مثال در برخی پروژه ها ممکن است استفاده از پی مرکب گزینه مناسب تری باشد. پی مرکب چیست؟ این نوع پی معمولا زمانی استفاده می شود که دو ستون نزدیک به هم قرار داشته باشند و امکان اجرای دو پی مستقل وجود نداشته باشد.

بنابراین انتخاب بین پی باسکولی و سایر سیستم ها باید بر اساس شرایط واقعی پروژه انجام شود. در نهایت، تصمیم گیری درباره استفاده از فونداسیون باسکولی باید توسط مهندس سازه و بر اساس محاسبات دقیق انجام شود. هیچ نوع پی به صورت مطلق بهترین گزینه برای همه ساختمان ها نیست و انتخاب صحیح به شناخت کامل شرایط پروژه نیاز دارد.
