پی مرکب چیست و چه کاربردی در ساختمان دارد؟

پی مرکب یکی از انواع سیستم های فونداسیون سطحی است که زمانی مورد استفاده قرار می گیرد که دو یا چند ستون به دلیل محدودیت های اجرایی یا شرایط زمین امکان استفاده از پی های منفرد مستقل را نداشته باشند. این نوع فونداسیون با اتصال چند ستون روی یک پی مشترک، باعث توزیع بهتر بارهای وارده به خاک و افزایش تعادل سازه می شود. انتخاب صحیح نوع پی تاثیر مستقیمی بر ایمنی و دوام ساختمان دارد و عواملی مانند مشخصات خاک، بار ستون ها، شرایط اجرایی و حتی هزینه مصالحی مانند قیمت آهن در تصمیم گیری نهایی مهندسان نقش دارند. در ادامه به صورت تخصصی تر به شما خواهیم گفت پی مرکب چیست، در چه شرایطی استفاده می شود و چه نکاتی در طراحی و اجرای آن اهمیت دارد.

پی مرکب (Combined footing) چیست؟

پی مرکب یا Combined Footing نوعی فونداسیون سطحی است که برای انتقال بار دو یا چند ستون به زمین از یک سطح مشترک استفاده می کند. در حالت معمول، هر ستون ساختمان دارای یک پی منفرد است، اما زمانی که فاصله ستون ها کم باشد یا یکی از ستون ها در نزدیکی مرز ملک قرار گرفته باشد، اجرای پی های جداگانه ممکن است باعث خروج مرکزیت بار و کاهش عملکرد سازه شود. در چنین شرایطی، مهندسان با طراحی یک پی مشترک، نیروهای وارد شده از ستون ها را به شکل متعادل تری به خاک منتقل می کنند.

برای درک بهتر این موضوع باید بدانیم فونداسیون چیست؛ فونداسیون بخشی از ساختمان است که وظیفه انتقال وزن سازه شامل بار مرده، بار زنده و نیروهای جانبی را به زمین بر عهده دارد. در واقع پی مرکب یکی از راهکارهای مهندسی برای بهینه سازی عملکرد فونداسیون در شرایطی است که استفاده از پی منفرد پاسخگوی نیازهای سازه ای نیست. این نوع پی معمولا از بتن مسلح ساخته می شود و شامل آرماتورهای طولی و عرضی، بتن سازه ای و جزئیات اجرایی دقیق برای کنترل تنش های وارد شده است.

ساختار پی مرکب به گونه ای طراحی می شود که مرکز ثقل سطح پی با برآیند نیروهای ستون ها هماهنگ باشد تا فشار وارد بر خاک تا حد امکان یکنواخت توزیع شود. در طراحی این سیستم، پارامترهایی مانند ظرفیت باربری خاک، فاصله ستون ها، میزان نشست مجاز و نوع اسکلت ساختمان مورد بررسی قرار می گیرد. به همین دلیل، اجرای پی مرکب نیازمند محاسبات دقیق سازه ای بوده و نمی توان آن را صرفا بر اساس ابعاد ظاهری انتخاب کرد.

چه زمانی استفاده از پی مرکب ضروری است؟

استفاده از پی مرکب معمولا زمانی ضروری می شود که شرایط معماری، محدودیت زمین یا وضعیت بارگذاری اجازه اجرای پی های منفرد را ندهد. یکی از رایج ترین موارد، قرارگیری ستون نزدیک به مرز زمین است. در این حالت اگر برای ستون نزدیک به ملک از پی منفرد استفاده شود، مرکز بار ستون و مرکز هندسی پی با یکدیگر هماهنگ نخواهند بود و این موضوع می تواند باعث ایجاد فشار نامتقارن روی خاک شود. اتصال این ستون به ستون مجاور با یک پی مشترک، مشکل توزیع نامناسب نیرو را کاهش می دهد.

عامل دیگر، فاصله کم بین ستون ها است. زمانی که دو ستون بسیار نزدیک به یکدیگر قرار گرفته باشند، اجرای دو پی جداگانه ممکن است باعث همپوشانی نواحی تحت فشار خاک شود. در چنین شرایطی، طراحی یک پی مرکب باعث استفاده بهینه از فضای موجود و افزایش کنترل مهندسی روی انتقال بار خواهد شد. همچنین در ساختمان هایی که بار ستون ها اختلاف زیادی دارد، شکل هندسی پی باید به گونه ای طراحی شود که فشار زیر پی یکنواخت باقی بماند.

در اجرای این نوع فونداسیون، میزان آرماتور مورد نیاز اهمیت زیادی دارد و عواملی مانند بار ستون، ضخامت پی و شرایط خاک روی قیمت میلگرد مصرفی تاثیر می گذارند. انتخاب قطر و فاصله مناسب میلگردها باید بر اساس محاسبات سازه ای انجام شود تا پی علاوه بر تحمل نیروهای فشاری، در برابر نیروهای کششی و خمشی نیز عملکرد مناسبی داشته باشد.

پی مرکب معمولا در ساختمان های چند طبقه، سازه های دارای محدودیت زمین و پروژه هایی که ستون ها در موقعیت نامناسب قرار گرفته اند، کاربرد بیشتری دارد. با این حال، تصمیم نهایی درباره استفاده از این سیستم باید پس از بررسی نقشه سازه، گزارش مکانیک خاک و تحلیل بارگذاری ساختمان انجام شود.

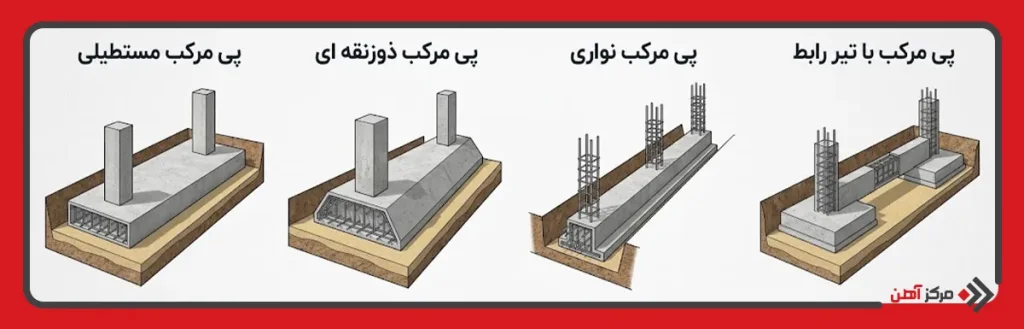

انواع پی مرکب

پی های مرکب بر اساس شکل هندسی، تعداد ستون های تحت پوشش و نحوه توزیع بار طراحی می شوند. انتخاب نوع مناسب این فونداسیون به شرایط معماری، میزان بار وارده، فاصله ستون ها و وضعیت خاک محل پروژه بستگی دارد. هر نوع از پی مرکب با هدف خاصی طراحی می شود تا بتواند نیروهای سازه ای را با کمترین میزان تمرکز تنش به زمین منتقل کند.

انواع اصلی پی مرکب عبارتند از:

• پی مرکب مستطیلی (Rectangular Combined Footing)

این نوع پی زمانی استفاده می شود که بار وارد شده از ستون ها تقریبا مشابه باشد و محدودیت خاصی برای افزایش طول پی وجود نداشته باشد. در این حالت، سطح زیر پی به شکل مستطیل طراحی می شود و ستون ها معمولا در موقعیت هایی قرار می گیرند که مرکز بار آنها با مرکز هندسی پی هماهنگ باشد. سادگی طراحی و اجرای آسان تر، از مهم ترین دلایل استفاده گسترده از این مدل است.

• پی مرکب ذوزنقه ای (Trapezoidal Combined Footing)

در شرایطی که بار ستون ها اختلاف زیادی داشته باشد، استفاده از پی ذوزنقه ای عملکرد بهتری ایجاد می کند. در این مدل، عرض پی در بخش زیر ستون با بار بیشتر افزایش پیدا می کند تا فشار وارد شده به خاک متعادل شود. این نوع طراحی باعث می شود از افزایش غیرضروری حجم بتن جلوگیری شده و ابعاد پی متناسب با نیاز واقعی سازه تعیین شود.

• پی مرکب نواری (Combined Strip Footing)

این مدل بیشتر زمانی کاربرد دارد که چند ستون در یک مسیر مشخص قرار گرفته باشند و نیاز باشد بار آنها توسط یک نوار پی مشترک به خاک منتقل شود. پی مرکب نواری معمولا در ساختمان هایی با شبکه منظم ستون ها یا سازه هایی که محدودیت عرض زمین دارند مورد استفاده قرار می گیرد.

• پی مرکب با تیر رابط (Strap Combined Footing)

در این سیستم، دو پی منفرد به وسیله یک تیر رابط به هم متصل می شوند تا نیروهای ناشی از خروج مرکزیت کنترل شود. این روش در شرایطی که امکان اجرای یک پی مشترک گسترده وجود ندارد، کاربرد دارد. تیر رابط باعث می شود بار ستون نزدیک به مرز زمین به شکل مناسب تری به مجموعه فونداسیون منتقل شود.

نوع پی مرکب	کاربرد	مزیت	محدودیت
مستطیلی (Rectangular)	ستون هایی با بار تقریبا مشابه	طراحی و اجرای ساده	مناسب نبودن برای اختلاف زیاد بار ستون ها
ذوزنقه ای (Trapezoidal)	ستون هایی با بار متفاوت	توزیع بهتر فشار و کاهش مصرف بتن	طراحی پیچیده تر
نواری (Combined Strip)	چند ستون در یک مسیر مشخص	مناسب زمین های محدود	مناسب نبودن برای بارگذاری نامنظم
با تیر رابط (Strap)	ستون نزدیک مرز زمین	کنترل خروج از مرکزیت	نیازمند اجرای دقیق تر

مراحل اجرای پی مرکب

اجرای پی مرکب مانند سایر فونداسیون های بتنی نیازمند رعایت ترتیب مشخصی از عملیات اجرایی است. کوچک ترین خطا در مراحل اولیه می تواند باعث ایجاد مشکل در تراز، آرماتوربندی یا انتقال بار سازه شود. به همین دلیل، اجرای این نوع پی باید مطابق نقشه های محاسباتی و زیر نظر عوامل فنی انجام شود.

مراحل اصلی اجرای پی مرکب شامل موارد زیر است:

• بررسی نقشه های سازه و آماده سازی محل اجرا

در اولین مرحله، نقشه های سازه، موقعیت ستون ها، ابعاد پی و مشخصات خاک بررسی می شود. سپس محدوده اجرای فونداسیون مشخص شده و عملیات خاکبرداری تا رسیدن به تراز مورد نظر انجام می گیرد.

• آماده سازی بستر پی

پس از خاکبرداری، سطح زیر پی باید کاملا متراکم و آماده شود. در بسیاری از پروژه ها برای ایجاد سطحی صاف و جلوگیری از تماس مستقیم بتن سازه ای با خاک، یک لایه بتن مگر اجرا می شود.

• اجرای آرماتوربندی پی

آرماتوربندی یکی از مهم ترین مراحل اجرای پی مرکب است، زیرا میلگردها وظیفه تحمل نیروهای کششی و کنترل ترک های بتن را بر عهده دارند. شبکه میلگردی باید دقیقا مطابق نقشه اجرا شود و فاصله میلگردها، طول مهاری و پوشش بتن به صورت دقیق رعایت شود.

• قرار دادن صفحات و تجهیزات مربوط به ستون ها

پیش از بتن ریزی، محل قرارگیری ستون ها، بولت ها یا صفحات اتصال باید کنترل شود. این مرحله اهمیت زیادی دارد، زیرا کوچک ترین جابه جایی می تواند باعث ایجاد مشکل در نصب اسکلت فلزی یا اجرای ستون های بتنی شود.

• بتن ریزی پی مرکب

بتن ریزی باید با بتن دارای مقاومت مشخص و با روش مناسب انجام شود تا تمام فضای بین آرماتورها به شکل کامل پر شود. استفاده از ویبره مناسب برای حذف حفره های هوا و افزایش تراکم بتن ضروری است.

• عمل آوری و کنترل نهایی بتن

پس از بتن ریزی، سطح پی باید در برابر تبخیر سریع آب محافظت شود تا فرآیند کسب مقاومت بتن به درستی انجام شود. پس از رسیدن بتن به مقاومت لازم، عملیات اجرای بخش های بعدی ساختمان آغاز خواهد شد.

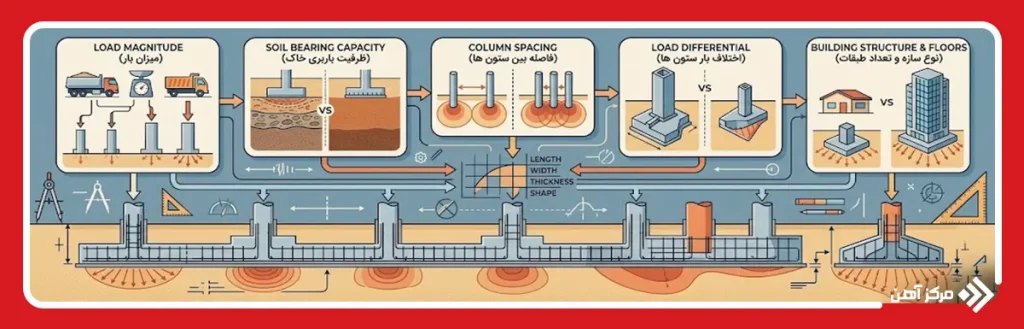

چه عواملی ابعاد پی مرکب را تعیین می کنند؟

ابعاد پی مرکب بر اساس مجموعه ای از عوامل سازه ای و ژئوتکنیکی مشخص می شود و نمی توان برای تمام پروژه ها یک اندازه ثابت در نظر گرفت. طراحی صحیح ابعاد پی باعث می شود فشار وارد شده به خاک در محدوده مجاز باقی بماند و از ایجاد نشست های نامتقارن جلوگیری شود.

مهم ترین عوامل موثر بر ابعاد پی مرکب عبارتند از:

• میزان بار وارد شده از ستون ها

هرچه وزن منتقل شده از ستون ها بیشتر باشد، سطح مورد نیاز پی افزایش پیدا می کند تا فشار وارده به خاک کاهش یابد.

• ظرفیت باربری خاک

نوع خاک محل پروژه تاثیر مستقیمی بر ابعاد فونداسیون دارد. خاک های ضعیف به سطح پی بزرگ تری نیاز دارند تا بتوانند بار سازه را بدون نشست بیش از حد تحمل کنند.

• فاصله بین ستون ها

موقعیت ستون ها تعیین می کند که طول و عرض پی چگونه طراحی شود. فاصله کم ستون ها معمولا نیاز به طراحی دقیق تر برای جلوگیری از همپوشانی ناحیه تنش دارد.

• اختلاف بار ستون ها

در صورتی که بار ستون ها یکسان نباشد، شکل پی باید به گونه ای اصلاح شود که توزیع فشار زیر آن متعادل باقی بماند.

• نوع سازه و تعداد طبقات

ساختمان های سنگین تر و چند طبقه معمولا نیروهای بیشتری به فونداسیون وارد می کنند و به طراحی دقیق تر و ابعاد بزرگ تری نیاز دارند.

مزایا و معایب پی مرکب

پی مرکب به دلیل قابلیت سازگاری با شرایط مختلف اجرایی، یکی از گزینه های کاربردی در طراحی فونداسیون ساختمان محسوب می شود. با این حال، استفاده از این سیستم مانند هر روش سازه ای دیگری باید بر اساس شرایط پروژه بررسی شود، زیرا در کنار مزایا، محدودیت هایی نیز دارد.

مزایای پی مرکب

• امکان استفاده در زمین های محدود با مشکل کمبود فضا
• توزیع یکنواخت تر بار ستون ها روی سطح خاک
• کاهش احتمال ایجاد خروج از مرکزیت در ستون های نزدیک مرز زمین
• مناسب برای ساختمان هایی با فاصله کم بین ستون ها
• کاهش نیاز به اجرای چند پی منفرد جداگانه
• بهینه سازی مصرف بتن و آرماتور در طراحی صحیح
• افزایش کنترل مهندسی روی انتقال نیرو به خاک
• قابلیت استفاده در سازه های بتنی و فلزی

معایب پی مرکب

• نیاز به محاسبات دقیق سازه ای و طراحی تخصصی
• حساسیت بالا نسبت به اشتباهات اجرایی
• دشوارتر بودن اصلاح مشکلات پس از بتن ریزی
• افزایش پیچیدگی آرماتوربندی نسبت به پی منفرد
• عدم امکان استفاده در تمام شرایط خاکی
• نیاز به بررسی دقیق نشست و ظرفیت باربری زمین

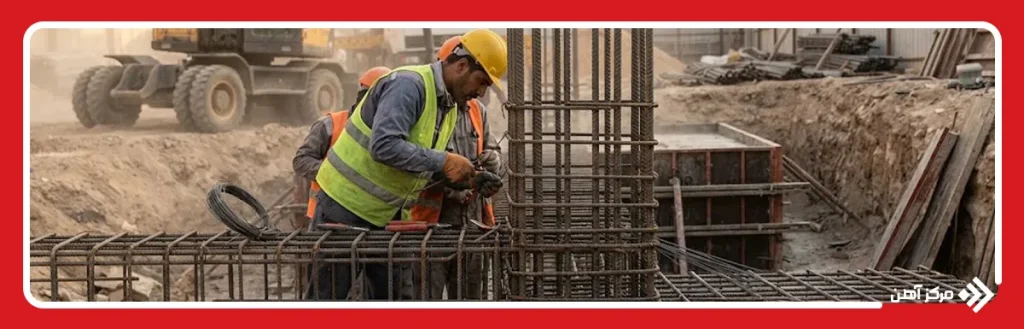

آیا پی مرکب برای همه ساختمان ها مناسب است؟

پی مرکب یک راهکار تخصصی برای شرایط مشخص ساختمانی است و نمی توان آن را به عنوان یک گزینه عمومی برای تمام پروژه ها در نظر گرفت. انتخاب این نوع فونداسیون باید بر اساس عواملی مانند تعداد طبقات، وزن سازه، فاصله ستون ها، شرایط خاک و محدودیت های معماری انجام شود. در ساختمان هایی که ستون ها فاصله کافی از یکدیگر دارند و امکان اجرای پی منفرد بدون مشکل وجود دارد، استفاده از پی مرکب معمولا ضرورتی ندارد.

از طرف دیگر، در پروژه هایی که محدودیت زمین، نزدیکی ستون به مرز ملک یا اختلاف زیاد بار ستون ها وجود دارد، پی مرکب می تواند عملکرد بهتری نسبت به چند پی مستقل داشته باشد. این سیستم با ایجاد یک سطح مشترک برای انتقال نیرو، امکان کنترل بهتر فشار زیر پی و کاهش مشکلات ناشی از نامتقارن بودن بارگذاری را فراهم می کند.

در سازه های چند طبقه نیز استفاده از پی مرکب امکان پذیر است، اما باید طراحی آن با توجه به بارهای ثقلی و جانبی ساختمان انجام شود. مهندسان معمولا پیش از انتخاب این سیستم، گزارش مکانیک خاک و تحلیل سازه را بررسی می کنند تا مشخص شود آیا این نوع فونداسیون پاسخگوی نیازهای پروژه خواهد بود یا خیر.

در نهایت، پی مرکب یا همان فونداسیون مرکب زمانی بهترین عملکرد را دارد که انتخاب آن بر اساس محاسبات مهندسی و شرایط واقعی پروژه انجام شود. این نوع پی می تواند در بسیاری از ساختمان ها یک راهکار اقتصادی و فنی مناسب باشد، اما استفاده از آن بدون بررسی دقیق ممکن است باعث افزایش هزینه یا کاهش عملکرد سازه شود.
