فن کویل سقفی؛ بررسی انواع، مزایا و کاربردها

فن کویل سقفی یکی از پرکاربردترین تجهیزات سرمایشی و گرمایشی در ساختمان های امروزی است و به دلیل نصب در سقف، فضای مفید اتاق را اشغال نمی کند. این دستگاه با عبور دادن هوا از روی کویل سرد یا گرم، دمای محیط را تنظیم می کند و در واحدهای مسکونی، اداری، تجاری، هتل ها و مراکز درمانی استفاده می شود. ساده بودن عملکرد، امکان کنترل دمای هر فضا به صورت جداگانه و هماهنگی با دکوراسیون داخلی باعث شده این سیستم در بسیاری از پروژه ها انتخاب شود. در پروژه های ساختمانی، همان طور که بررسی هزینه هایی مثل قیمت آهن برای برآورد سازه مهم است، انتخاب درست تجهیزات تاسیساتی نیز روی هزینه نهایی، آسایش کاربران و مصرف انرژی اثر مستقیم می گذارد.

در پاسخ به این سوال که فن کویل چیست، باید گفت فن کویل دستگاهی است که از یک فن و یک یا چند کویل تشکیل شده و وظیفه آن گردش هوا و تبادل حرارت با آب سرد یا گرم است. وقتی این دستگاه در داخل سقف یا زیر سقف نصب شود، به آن فن کویل سقفی گفته می شود. در حالت سرمایش، آب سرد تولید شده توسط چیلر وارد کویل می شود و فن، هوای اتاق را از روی کویل عبور می دهد تا هوا خنک شود. در حالت گرمایش نیز آب گرم تولید شده توسط پکیج، موتورخانه یا بویلر وارد کویل شده و هوا را گرم می کند. همین ساختار ساده باعث می شود فن کویل سقفی هم برای سرمایش و هم برای گرمایش کاربرد داشته باشد. نام فن کویل سقفی به انگلیسی Ceiling Fan Coil Unit یا Ceiling Mounted Fan Coil Unit است. در ادامه این مقاله مرکزآهن بررسی می کنیم که فن کویل سقفی چیست و با اجزا، طرز کار، انواع، کاربردها، قیمت، مزایا، معایب و نکات انتخاب آن آشنا می شوید.

فن کویل سقفی چیست؟

بهترین پاسخ برای افرادی که می خواهند بدانند فن کویل سقفی چیست این است که فن کویل سقفی نوعی دستگاه تهویه مطبوع است که در سقف یا فضای بالای سقف کاذب نصب می شود و با کمک فن، هوا را از محیط می گیرد، از روی کویل سرد یا گرم عبور می دهد و دوباره به همان فضا بر می گرداند. این دستگاه به خودی خود آب سرد یا آب گرم تولید نمی کند، بلکه آب مورد نیاز آن از سیستم مرکزی ساختمان تامین می شود. برای سرمایش، معمولا چیلر آب سرد را آماده می کند و برای گرمایش، موتورخانه، بویلر یا پکیج آب گرم را تامین می کند. سپس آب از طریق لوله ها وارد کویل فن کویل می شود و هوای عبوری از روی کویل، گرما یا سرما را دریافت می کند. به همین دلیل، فن کویل سقفی یک دستگاه مستقل تولید کننده سرما یا گرما نیست و باید آن را یک واحد توزیع کننده سرمایش و گرمایش دانست.

این دستگاه بیشتر در فضاهایی استفاده می شود که نیاز به کنترل دمای جداگانه دارند. برای مثال، در یک ساختمان اداری ممکن است هر اتاق شرایط متفاوتی داشته باشد؛ یک اتاق آفتاب گیر است، اتاق دیگر شلوغ تر است و اتاقی دیگر کمتر استفاده می شود. فن کویل سقفی کمک می کند هر فضا بر اساس نیاز خودش تنظیم شود. در ساختمان مسکونی نیز هر واحد یا حتی هر اتاق می تواند دمای متفاوتی داشته باشد. یکی از دلایل محبوبیت این سیستم، مخفی شدن مدل توکار آن در سقف کاذب است؛ یعنی دستگاه دیده نمی شود و فقط دریچه رفت و برگشت هوا در سقف یا دیوار مشخص است. البته مدل روکار هم وجود دارد که زیر سقف نصب می شود و بدنه آن قابل مشاهده است. بهترین فن کویل سقفی دستگاهی است که با ظرفیت درست، صدای کم، ابعاد مناسب، دسترسی ساده برای سرویس و هماهنگی کامل با شرایط پروژه انتخاب شود، نه صرفا دستگاهی که برند معروف تر یا قیمت بالاتری دارد.

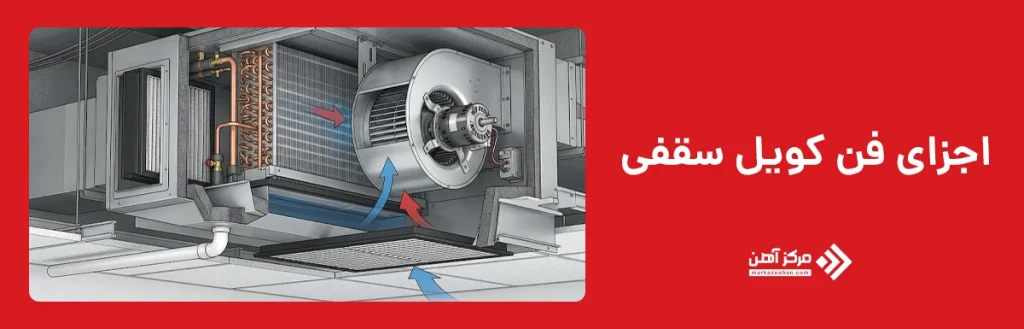

اجزای فن کویل سقفی

اجزای فن کویل سقفی ساده به نظر می رسند، اما هماهنگی درست آنها باعث می شود دستگاه بتواند دمای محیط را به خوبی کنترل کند. مهم ترین بخش دستگاه، کویل است. کویل معمولا از لوله های مسی و فین های آلومینیومی ساخته می شود و آب سرد یا گرم داخل آن جریان دارد. وقتی هوا از روی کویل عبور می کند، دمای آن تغییر می کند. بخش بعدی فن است که وظیفه دارد هوا را از محیط بگیرد و از روی کویل عبور دهد. فن اگر کیفیت خوبی نداشته باشد، هم صدای زیادی تولید می کند و هم جریان هوای کافی ایجاد نمی کند. به همین دلیل در انتخاب فن کویل سقفی، نوع فن، تعداد دور موتور و کیفیت بالانس آن اهمیت زیادی دارد.

فیلتر هوا، سینی درین، بدنه، عایق داخلی، دریچه مکش و دهش، شیر هواگیری، شیر کنترل، ترموستات و موتور الکتریکی از دیگر اجزای مهم دستگاه هستند. فیلتر، گرد و غبار درشت را می گیرد و باعث می شود هوای ورودی به کویل تمیزتر باشد. سینی درین آب تقطیر شده در حالت سرمایش را جمع می کند و به سمت لوله تخلیه می فرستد. اگر شیب سینی یا لوله درین درست نباشد، آب برگشت می خورد و ممکن است از سقف چکه کند. بدنه دستگاه هم باید محکم، عایق کاری شده و مناسب نصب در فضای سقف باشد. در مدل های توکار، دسترسی به فیلتر و سینی درین باید از طریق دریچه بازدید امکان پذیر باشد، زیرا سرویس دوره ای دستگاه بدون دسترسی مناسب سخت و هزینه بر می شود.

فن کویل سقفی چگونه کار می کند؟

فن کویل سقفی با یک فرایند ساده اما دقیق کار می کند. ابتدا آب سرد یا گرم از سیستم مرکزی ساختمان وارد کویل دستگاه می شود. اگر ساختمان در حالت سرمایش باشد، چیلر آب سرد تولید می کند و این آب وارد کویل می شود. اگر ساختمان در حالت گرمایش باشد، آب گرم از موتورخانه، بویلر یا پکیج وارد کویل خواهد شد. سپس فن دستگاه روشن می شود و هوای داخل اتاق را از مسیر برگشت هوا به داخل فن کویل می کشد. این هوا از فیلتر عبور می کند، از روی کویل می گذرد و بعد از تغییر دما، دوباره از دریچه دهش به فضای اتاق بر می گردد. این چرخه تا زمانی ادامه پیدا می کند که دمای محیط به عدد تنظیم شده روی ترموستات برسد.

در حالت سرمایش، رطوبت موجود در هوا ممکن است روی سطح سرد کویل تبدیل به قطرات آب شود. این آب در سینی درین جمع می شود و باید از طریق لوله تخلیه به مسیر فاضلاب یا رایزر مناسب منتقل شود. به همین دلیل، طریقه نصب فن کویل سقفی اهمیت زیادی دارد. اگر لوله درین شیب درست نداشته باشد، اگر دریچه بازدید کوچک باشد یا اگر دستگاه در محل نامناسب قرار بگیرد، بعدا مشکلاتی مثل چکه آب، صدای زیاد، کاهش پرتاب باد یا سخت شدن سرویس ایجاد می شود. در نصب فن کویل سقفی باید به جهت جریان هوا، فاصله از دیوار، دسترسی به فیلتر، مسیر لوله آب رفت و برگشت، مسیر برق و محل ترموستات توجه شود. عملکرد خوب دستگاه فقط به برند آن وابسته نیست؛ اجرای درست، بالانس جریان آب و سرویس منظم هم نقش مهمی دارند.

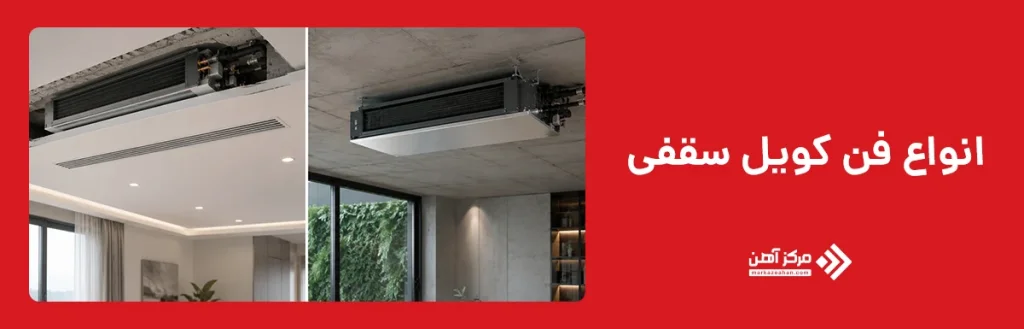

انواع فن کویل سقفی

انواع فن کویل سقفی معمولا بر اساس شیوه نصب و ظاهر دستگاه به دو گروه اصلی تقسیم می شوند: فن کویل سقفی توکار و فن کویل سقفی روکار. مدل توکار در بالای سقف کاذب نصب می شود و بدنه اصلی دستگاه دیده نمی شود. در این مدل، فقط دریچه های رفت و برگشت هوا در فضای اتاق دیده می شوند. به همین دلیل برای ساختمان هایی که ظاهر داخلی برای آنها مهم است، گزینه مناسبی به حساب می آید. مدل روکار زیر سقف نصب می شود و بدنه آن قابل مشاهده است. این مدل زمانی کاربرد دارد که سقف کاذب وجود ندارد، فضای کافی برای نصب توکار نیست یا کارفرما نمی خواهد هزینه اجرای سقف کاذب را پرداخت کند.

تفاوت این دو مدل فقط در ظاهر نیست. در فن کویل سقفی توکار، مسیر کانال کوتاه، دریچه، عایق کاری و دریچه بازدید اهمیت زیادی دارد. اگر طراحی درست نباشد، ممکن است دستگاه صدای بیشتری ایجاد کند یا سرویس آن سخت شود. در مدل روکار، دسترسی به دستگاه ساده تر است، اما ظاهر آن همیشه با دکوراسیون هماهنگ نیست. از نظر عملکرد، هر دو مدل می توانند سرمایش و گرمایش مناسبی ایجاد کنند، به شرطی که ظرفیت آنها درست انتخاب شود. بهترین فن کویل سقفی برای هر پروژه با توجه به نوع ساختمان، ارتفاع سقف، وجود یا نبود سقف کاذب، مقدار صدای قابل قبول، ظرفیت مورد نیاز، مسیر لوله کشی و بودجه تعیین می شود. بنابراین نمی توان گفت همیشه توکار بهتر است یا همیشه روکار؛ انتخاب درست به شرایط واقعی پروژه بستگی دارد.

فن کویل سقفی توکار

فن کویل سقفی توکار مدلی است که داخل سقف کاذب نصب می شود و به همین دلیل در فضای داخلی اتاق دیده نمی شود. این ویژگی باعث شده در واحدهای مسکونی لوکس، ساختمان های اداری، هتل ها، مراکز درمانی و فضاهایی که نظم ظاهری اهمیت دارد، استفاده از آن رایج باشد. در این مدل، هوا از دریچه برگشت وارد دستگاه می شود، از روی کویل عبور می کند و از طریق دریچه دهش به اتاق بر می گردد. گاهی دهش هوا مستقیم است و گاهی از یک کانال کوتاه برای رساندن هوا به نقطه مناسب استفاده می شود. اگر طراحی دریچه ها درست باشد، هوا به صورت یکنواخت تر در فضا پخش می شود و افراد حس آزاردهنده باد مستقیم را کمتر تجربه می کنند.

مزیت اصلی فن کویل سقفی توکار، مخفی بودن دستگاه و اشغال نکردن فضای مفید اتاق است. این مدل برای فضاهای کوچک نیز مناسب است، چون روی دیوار یا کف جایی نمی گیرد. با این حال، اجرای آن به سقف کاذب، دریچه بازدید و نصب دقیق نیاز دارد. اگر دریچه بازدید به اندازه کافی بزرگ نباشد، سرویس فیلتر، هواگیری، بررسی سینی درین و تعمیر فن سخت می شود. همچنین باید به ارتفاع سقف توجه کرد؛ چون در بعضی ساختمان ها، کم بودن ارتفاع سقف اجازه نصب راحت دستگاه را نمی دهد. در زمان نصب فن کویل سقفی توکار، مسیر لوله های رفت و برگشت آب، شیب لوله درین، عایق کاری لوله ها و محل دسترسی سرویس باید از ابتدا مشخص شود. در غیر این صورت، ممکن است بعد از بهره برداری، هزینه های اصلاحی زیادی ایجاد شود.

فن کویل سقفی روکار

فن کویل سقفی روکار زیر سقف نصب می شود و برخلاف مدل توکار، بدنه دستگاه در فضای اتاق قابل مشاهده است. این مدل برای ساختمان هایی مناسب است که سقف کاذب ندارند یا امکان نصب دستگاه در فضای بالای سقف وجود ندارد. در بعضی پروژه ها، اجرای سقف کاذب هزینه زیادی دارد یا باعث کاهش بیش از حد ارتفاع مفید اتاق می شود. در چنین شرایطی، فن کویل سقفی روکار می تواند انتخاب ساده تر و سریع تری باشد. این دستگاه معمولا به گونه ای طراحی می شود که ظاهر قابل قبول داشته باشد و بتواند در فضاهای اداری، تجاری، کارگاهی یا حتی بعضی واحدهای مسکونی استفاده شود.

مزیت مهم فن کویل سقفی روکار، دسترسی آسان برای سرویس و تعمیر است. چون دستگاه پنهان نیست، تکنسین راحت تر می تواند فیلتر را تمیز کند، سینی درین را بررسی کند، اتصالات را کنترل کند یا قطعات داخلی را تعمیر کند. نصب آن نیز معمولا ساده تر از مدل توکار است، زیرا نیاز کمتری به سقف کاذب و دریچه بازدید دارد. البته این مدل از نظر ظاهری برای همه فضاها مناسب نیست. اگر طراحی داخلی بسیار حساس باشد، دیده شدن بدنه دستگاه ممکن است مطلوب نباشد. همچنین محل نصب باید طوری انتخاب شود که جریان باد مستقیم باعث ناراحتی افراد نشود. از نظر کارکرد، فن کویل سقفی روکار هم مانند مدل توکار با آب سرد و گرم کار می کند و می تواند هم سرمایش و هم گرمایش ایجاد کند. انتخاب آن زمانی منطقی است که سادگی نصب، دسترسی راحت و کاهش هزینه اجرا نسبت به مخفی بودن دستگاه اولویت بیشتری داشته باشد.

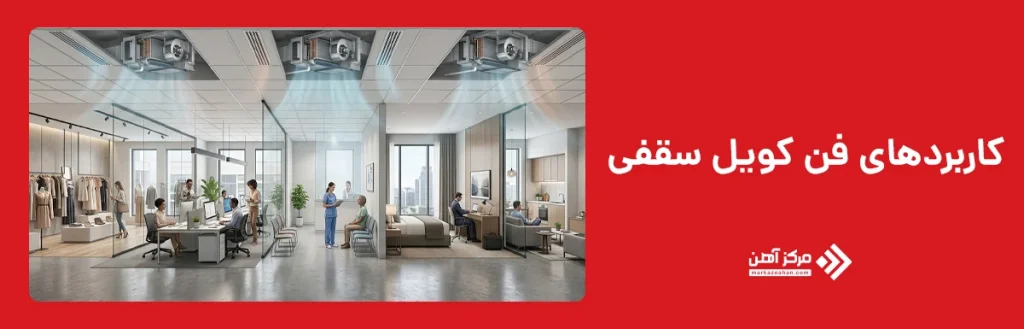

کاربردهای فن کویل سقفی

کاربردهای فن کویل سقفی بسیار گسترده است، چون این دستگاه می تواند در فضاهای مختلف، سرمایش و گرمایش را به شکل موضعی و قابل کنترل تامین کند. منظور از کنترل موضعی این است که هر اتاق، واحد یا بخش ساختمان می تواند دمای جداگانه داشته باشد. این ویژگی در ساختمان هایی که اتاق ها شرایط یکسانی ندارند، بسیار مهم است. برای مثال، یک اتاق ممکن است پنجره بزرگ و تابش مستقیم آفتاب داشته باشد، اما اتاق دیگر در سمت سایه قرار گرفته باشد. در چنین شرایطی، استفاده از یک سیستم یکپارچه بدون کنترل جداگانه ممکن است باعث شود یک فضا بیش از حد گرم و فضای دیگر بیش از حد سرد شود. فن کویل سقفی این مشکل را کاهش می دهد، چون هر دستگاه می تواند با ترموستات همان فضا کنترل شود.

از طرف دیگر، نصب سقفی باعث می شود دستگاه فضای کف یا دیوار را اشغال نکند. این موضوع در اتاق های کوچک، واحدهای اداری شلوغ، هتل ها، فروشگاه ها و درمانگاه ها اهمیت زیادی دارد. فن کویل سقفی توکار برای فضاهایی مناسب است که ظاهر داخلی اهمیت بیشتری دارد و کارفرما نمی خواهد بدنه دستگاه دیده شود. فن کویل سقفی روکار نیز در مکان هایی استفاده می شود که سقف کاذب وجود ندارد یا دسترسی سریع به دستگاه مهم تر از مخفی بودن آن است. کاربرد این سیستم فقط به سرمایش تابستان محدود نیست؛ در زمستان هم با گردش آب گرم در کویل، گرمایش محیط انجام می شود. به همین دلیل، فن کویل سقفی در بسیاری از پروژه ها به عنوان یک راه حل دو منظوره برای تهویه مطبوع انتخاب می شود.

ساختمان های مسکونی

در ساختمان های مسکونی، فن کویل سقفی بیشتر برای واحدهایی استفاده می شود که نیاز به کنترل دمای مستقل دارند. برای مثال، در یک آپارتمان چند خوابه، دمای اتاق خواب، پذیرایی و اتاق کار ممکن است یکسان نباشد. با استفاده از فن کویل سقفی، هر فضا می تواند بر اساس نیاز ساکنان تنظیم شود و این موضوع هم آسایش را بیشتر می کند و هم از مصرف بی دلیل انرژی جلوگیری می کند. مدل توکار در واحدهای مسکونی محبوب تر است، چون داخل سقف کاذب قرار می گیرد و ظاهر فضا را شلوغ نمی کند. فقط دریچه های هوا دیده می شوند و طراحی داخلی تمیزتر باقی می ماند. در زمان طراحی، باید به محل نصب، مسیر لوله ها، تخلیه آب تقطیر و دسترسی برای سرویس توجه شود. اگر دستگاه در جای نامناسب نصب شود، ممکن است صدای آن آزاردهنده باشد یا باد مستقیم به محل نشستن و خوابیدن برخورد کند. بنابراین در ساختمان مسکونی، انتخاب ظرفیت مناسب و جانمایی درست بسیار مهم است.

ساختمان های اداری

در ساختمان های اداری، فن کویل سقفی به دلیل امکان کنترل دمای هر اتاق یا هر بخش، کاربرد زیادی دارد. در یک دفتر کار، تعداد افراد، میزان استفاده از کامپیوتر، تابش نور خورشید و ساعت حضور کارکنان در اتاق ها متفاوت است. اگر کل ساختمان فقط با یک سیستم مرکزی بدون کنترل دقیق کار کند، ممکن است بعضی اتاق ها گرم و بعضی دیگر سرد باشند. فن کویل سقفی این مشکل را کاهش می دهد، چون هر بخش می تواند ترموستات جداگانه داشته باشد. در اتاق مدیریت، سالن جلسات، اتاق کارکنان، اتاق سرور سبک، پذیرش و راهروها می توان از مدل های مختلف فن کویل استفاده کرد. در ساختمان های اداری معمولا میزان صدا اهمیت زیادی دارد، چون صدای زیاد دستگاه تمرکز کارکنان را کم می کند. به همین دلیل، هنگام انتخاب باید به سطح صدای فن، کیفیت موتور، محل نصب و نوع دریچه توجه شود. همچنین سرویس دوره ای فیلترها در محیط اداری مهم است، زیرا گرد و غبار زیاد می تواند راندمان دستگاه را کاهش دهد.

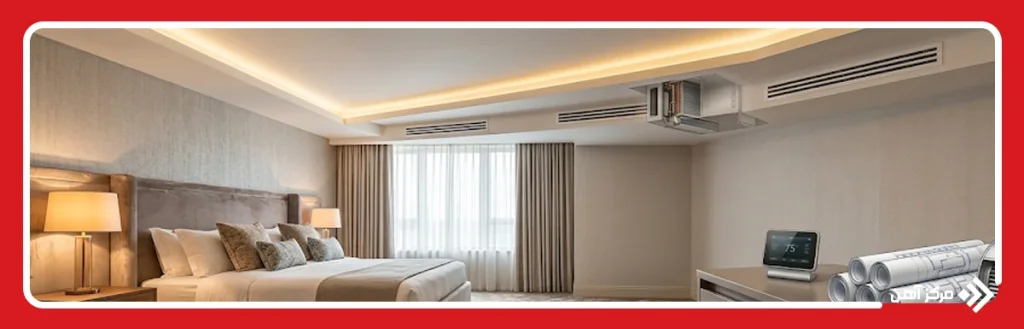

هتل ها

در هتل ها، فن کویل سقفی یکی از گزینه های رایج برای اتاق ها، سوئیت ها، راهروها و بعضی فضاهای عمومی است. دلیل اصلی استفاده از این سیستم، امکان کنترل مستقل دما در هر اتاق است. مهمان هتل انتظار دارد دمای اتاق را مطابق سلیقه خود تنظیم کند؛ یکی ممکن است فضای خنک تر بخواهد و دیگری دمای گرم تر را ترجیح دهد. فن کویل سقفی این امکان را فراهم می کند، بدون اینکه نیاز باشد کل ساختمان با یک دمای ثابت کار کند. مدل توکار برای هتل ها مناسب تر است، چون ظاهر اتاق را ساده و مرتب نگه می دارد و با طراحی داخلی هماهنگ تر است. البته در هتل، سکوت دستگاه اهمیت بسیار زیادی دارد. اگر صدای فن، لرزش بدنه یا صدای جریان آب زیاد باشد، کیفیت اقامت مهمان پایین می آید. بنابراین بهترین فن کویل سقفی برای هتل باید صدای کم، کیفیت ساخت مناسب، دسترسی آسان برای سرویس و کنترل دقیق دما داشته باشد. همچنین مسیر تخلیه آب تقطیر باید کاملا درست اجرا شود تا خطر چکه از سقف ایجاد نشود.

مراکز درمانی

در مراکز درمانی، فن کویل سقفی می تواند در بخش هایی مانند اتاق پزشک، اتاق انتظار، اتاق های اداری، بخش های عمومی و بعضی فضاهای پشتیبانی استفاده شود. البته در فضاهای حساس مثل اتاق عمل، اتاق ایزوله یا بخش هایی که کنترل دقیق آلودگی و فشار هوا لازم است، سیستم های تخصصی تری نیاز است و فن کویل معمولی به تنهایی کافی نیست. با این حال، در بسیاری از فضاهای غیر حساس درمانی، فن کویل سقفی انتخاب مناسبی است، چون فضای کف را آزاد می گذارد و دمای اتاق را به صورت جداگانه تنظیم می کند. در مراکز درمانی، دسترسی به فیلتر، تمیزکاری منظم و کنترل رطوبت اهمیت بیشتری دارد. اگر فیلترها به موقع تمیز نشوند، کیفیت هوای داخل کاهش پیدا می کند و راندمان دستگاه هم پایین می آید. همچنین صدای دستگاه نباید برای بیماران یا کادر درمان آزاردهنده باشد. در این فضاها، نصب فن کویل سقفی باید با دقت بیشتری انجام شود تا جریان هوا مستقیم به بیمار برخورد نکند و شرایط آسایش بهتر حفظ شود.

مراکز تجاری

در مراکز تجاری، فن کویل سقفی برای فروشگاه ها، واحدهای تجاری، سالن های کوچک، دفاتر داخل مجتمع، رستوران ها و فضاهای خدماتی کاربرد دارد. در این ساختمان ها، رفت و آمد زیاد است و بار حرارتی فضا ممکن است در طول روز تغییر کند. برای مثال، یک فروشگاه در ساعت های شلوغ به سرمایش بیشتری نیاز دارد، اما همان فضا در ساعت های خلوت فشار کمتری به سیستم وارد می کند. فن کویل سقفی کمک می کند هر واحد تجاری دمای مناسب خود را داشته باشد و وابستگی کامل به تنظیمات واحدهای دیگر نداشته باشد. مدل توکار برای فروشگاه هایی که دکوراسیون مهم دارند مناسب است، چون دستگاه دیده نمی شود. مدل روکار نیز برای واحدهایی کاربرد دارد که سقف کاذب ندارند یا به نصب سریع تر نیاز دارند. در مراکز تجاری، ظرفیت هوادهی و پرتاب باد اهمیت زیادی دارد، زیرا اگر هوا خوب در فضا پخش نشود، بخش هایی از فروشگاه گرم یا سرد باقی می ماند. همچنین سرویس منظم فیلترها در این فضاها ضروری است، چون گرد و غبار و تردد زیاد می تواند عملکرد دستگاه را کاهش دهد.

عوامل موثر بر قیمت فن کویل سقفی

عوامل موثر بر قیمت فن کویل سقفی فقط به برند دستگاه محدود نمی شود. اولین عامل، ظرفیت دستگاه است. هرچه ظرفیت هوادهی و ظرفیت سرمایش و گرمایش بیشتر باشد، معمولا قیمت دستگاه نیز بالاتر می رود. ظرفیت باید بر اساس متراژ، ارتفاع سقف، تعداد افراد، میزان تابش آفتاب، نوع کاربری و شرایط اقلیمی انتخاب شود. اگر دستگاه کوچک تر از نیاز فضا باشد، دائما با فشار کار می کند و دما به حد مطلوب نمی رسد. اگر بیش از حد بزرگ انتخاب شود، هزینه خرید بیشتر می شود و ممکن است کنترل دما به خوبی انجام نشود. عامل بعدی، نوع دستگاه است. معمولا فن کویل سقفی توکار و روکار از نظر قیمت، هزینه نصب و نیازهای اجرایی تفاوت دارند. در مدل توکار، علاوه بر قیمت خود دستگاه، هزینه سقف کاذب، دریچه، کانال کوتاه، دریچه بازدید و اجرای دقیق درین هم باید در نظر گرفته شود.

کیفیت قطعات داخلی نیز روی قیمت اثر مستقیم دارد. کویل با لوله مسی با کیفیت، فین مناسب، فن کم صدا، موتور قابل اعتماد، بدنه عایق کاری شده، سینی درین استاندارد و فیلتر قابل شست و شو می تواند قیمت بالاتری داشته باشد، اما در طول زمان عملکرد بهتری ارائه می دهد. میزان صدای دستگاه هم یکی از عوامل مهم است؛ مدل های کم صدا معمولا طراحی دقیق تر و قطعات با کیفیت تری دارند. نوع کنترل، ترموستات، شیر برقی، برند، خدمات پس از فروش، گارانتی، موجودی قطعات و هزینه نصب فن کویل سقفی نیز در قیمت نهایی تاثیر می گذارد. نباید فقط ارزان ترین گزینه انتخاب شود، چون دستگاه نامناسب می تواند مصرف انرژی، هزینه تعمیرات و نارضایتی کاربران را افزایش دهد. انتخاب اقتصادی یعنی دستگاهی بخرید که ظرفیت درست، صدای قابل قبول، دوام مناسب و امکان سرویس آسان داشته باشد.

مزایا و معایب فن کویل سقفی

فن کویل سقفی مزایای مهمی دارد و به همین دلیل در بسیاری از پروژه ها انتخاب می شود. اولین مزیت آن، اشغال نکردن فضای کف و دیوار است. وقتی دستگاه در سقف یا زیر سقف نصب می شود، فضای مفید اتاق برای چیدمان مبلمان، میز، کمد، تجهیزات اداری یا دکوراسیون آزاد می ماند. مزیت دوم، امکان کنترل دمای هر فضا به صورت جداگانه است. در ساختمان های بزرگ، همه اتاق ها شرایط یکسانی ندارند؛ بعضی فضاها آفتاب گیر هستند، بعضی پر رفت و آمدند و بعضی کمتر استفاده می شوند. فن کویل سقفی کمک می کند هر بخش دمای مناسب خودش را داشته باشد. این موضوع هم آسایش را بیشتر می کند و هم از مصرف بی دلیل انرژی جلوگیری می کند. مزیت دیگر، هماهنگی بهتر مدل توکار با معماری داخلی است. در فن کویل سقفی توکار، بدنه دستگاه دیده نمی شود و فقط دریچه ها در سقف یا دیوار مشخص هستند. به همین دلیل، این مدل برای فضاهای شیک و مرتب انتخاب مناسبی است.

با وجود این مزایا، فن کویل سقفی معایبی هم دارد که باید قبل از خرید به آنها توجه شود. یکی از مهم ترین معایب، وابستگی کامل به اجرای درست است. اگر طریقه نصب فن کویل سقفی اصولی نباشد، دستگاه حتی با برند خوب هم عملکرد مطلوبی نخواهد داشت. برای مثال، شیب نادرست لوله درین می تواند باعث چکه آب از سقف شود. انتخاب اشتباه محل نصب ممکن است باعث برخورد مستقیم باد به افراد شود. نبود دریچه بازدید مناسب هم سرویس و تعمیر دستگاه را سخت می کند. موضوع بعدی، نیاز به سرویس دوره ای است. فیلتر باید تمیز شود، سینی درین بررسی شود، هواگیری انجام شود و عملکرد فن کنترل شود. در غیر این صورت، صدای دستگاه بیشتر، راندمان کمتر و کیفیت هوا ضعیف تر می شود. همچنین در بعضی مدل ها، اگر عایق کاری و نصب به خوبی انجام نشود، احتمال انتقال صدا یا لرزش به سقف وجود دارد. بنابراین مزایای فن کویل سقفی زمانی کامل دیده می شود که انتخاب، نصب و نگهداری آن درست انجام شود.

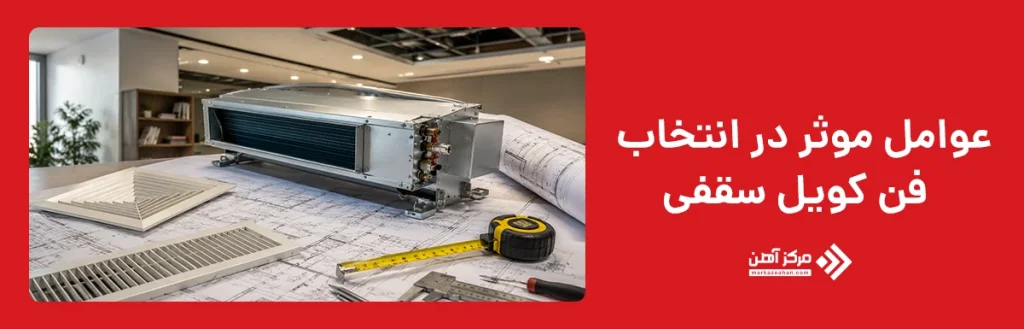

عوامل موثر در انتخاب فن کویل سقفی

انتخاب فن کویل سقفی نباید فقط بر اساس قیمت، ظاهر یا نام برند انجام شود. این دستگاه باید با شرایط واقعی فضا هماهنگ باشد. اولین نکته، محاسبه درست بار سرمایشی و گرمایشی است. یعنی باید مشخص شود هر اتاق یا فضا به چه مقدار سرمایش و گرمایش نیاز دارد. عواملی مانند متراژ، ارتفاع سقف، تعداد پنجره ها، میزان تابش آفتاب، تعداد افراد حاضر در فضا، نوع کاربری، عایق کاری ساختمان و شهر محل پروژه روی این محاسبه اثر دارند. اگر دستگاه بدون محاسبه انتخاب شود، احتمال خطا زیاد است. دستگاه کوچک نمی تواند فضا را به دمای مطلوب برساند و دستگاه بیش از حد بزرگ هم هزینه خرید را بالا می برد و ممکن است با خاموش و روشن شدن زیاد، آسایش حرارتی را کاهش دهد.

عامل بعدی، نوع نصب است. باید مشخص شود پروژه به فن کویل سقفی توکار نیاز دارد یا روکار. اگر سقف کاذب مناسب وجود دارد و ظاهر فضا مهم است، مدل توکار انتخاب بهتری است. اگر سقف کاذب وجود ندارد یا دسترسی آسان برای تعمیرات مهم تر است، مدل روکار می تواند مناسب تر باشد. میزان صدا، ظرفیت هوادهی، کیفیت کویل، نوع فن، ابعاد دستگاه، مسیر لوله کشی، مسیر درین، محل دریچه بازدید، نوع ترموستات و خدمات پس از فروش نیز باید بررسی شوند. بهترین فن کویل سقفی دستگاهی است که در عمل با نیاز پروژه هماهنگ باشد، صدای قابل قبول داشته باشد، سرویس آن سخت نباشد و ظرفیت آن درست انتخاب شده باشد. در ادامه، چهار عامل مهم در انتخاب این دستگاه را جداگانه بررسی می کنیم.

ظرفیت هوادهی

ظرفیت هوادهی یعنی دستگاه در یک زمان مشخص چه مقدار هوا را جابه جا می کند. این عامل معمولا با واحد CFM بیان می شود و یکی از مهم ترین معیارها در انتخاب فن کویل سقفی است. اگر ظرفیت هوادهی کمتر از نیاز فضا باشد، هوا خوب در اتاق پخش نمی شود و بعضی نقاط گرم یا سرد باقی می مانند. اگر ظرفیت هوادهی خیلی زیاد باشد، ممکن است جریان باد آزاردهنده شود و صدای دستگاه هم بیشتر به گوش برسد. انتخاب ظرفیت هوادهی باید بر اساس متراژ، ارتفاع سقف، شکل اتاق، محل نصب دریچه ها و نوع کاربری انجام شود. برای مثال، یک اتاق خواب کوچک به هوادهی کمتری نسبت به سالن اداری یا فروشگاه نیاز دارد. در فن کویل سقفی توکار، مسیر کانال کوتاه و نوع دریچه نیز روی مقدار هوای واقعی خروجی اثر می گذارد. به همین دلیل، فقط عدد نوشته شده روی کاتالوگ کافی نیست و باید شرایط نصب هم بررسی شود.

ظرفیت سرمایش و گرمایش

ظرفیت سرمایش و گرمایش نشان می دهد فن کویل سقفی تا چه اندازه می تواند دمای فضا را تغییر دهد. این ظرفیت به اندازه کویل، دمای آب ورودی، دبی آب، سرعت فن و شرایط محیط بستگی دارد. در حالت سرمایش، آب سرد از چیلر وارد کویل می شود و هوا را خنک می کند. در حالت گرمایش، آب گرم از موتورخانه، بویلر یا پکیج وارد کویل شده و هوا را گرم می کند. اگر ظرفیت سرمایشی کمتر از نیاز فضا باشد، دستگاه مدت طولانی کار می کند اما اتاق به اندازه کافی خنک نمی شود. اگر ظرفیت گرمایشی کم باشد، در روزهای سرد، دمای اتاق به حد مطلوب نمی رسد. از طرف دیگر، انتخاب ظرفیت بیش از حد هم همیشه خوب نیست، چون هزینه خرید، مصرف انرژی و احتمال نوسان دما را بیشتر می کند. بنابراین ظرفیت باید با محاسبه دقیق و بر اساس بار واقعی فضا انتخاب شود. در پروژه های مهم، بهتر است این کار توسط طراح تاسیسات انجام شود.

میزان صدا

میزان صدا یکی از مهم ترین عوامل در انتخاب فن کویل سقفی است، به ویژه در اتاق خواب، هتل، اتاق جلسات، دفتر کار، مطب و مراکز درمانی. صدای دستگاه معمولا از فن، موتور، جریان هوا، لرزش بدنه یا نصب نادرست ایجاد می شود. دستگاهی که در کاتالوگ صدای کمی دارد، اگر درست نصب نشود باز هم می تواند آزاردهنده باشد. برای کاهش صدا باید به کیفیت فن، بالانس پروانه، عایق کاری بدنه، نصب صحیح پایه ها، انتخاب سرعت مناسب فن و طراحی درست دریچه ها توجه کرد. اگر دریچه خروج هوا کوچک باشد، سرعت هوا زیاد می شود و صدای عبور هوا بالا می رود. اگر دستگاه به سقف یا سازه به شکل نامناسب متصل شود، لرزش آن به ساختمان منتقل می شود. در فضاهای آرام، بهتر است دستگاهی انتخاب شود که در دور کم و متوسط هم بتواند ظرفیت مورد نیاز را تامین کند، چون کارکرد دائم در دور بالا معمولا صدای بیشتری ایجاد می کند.

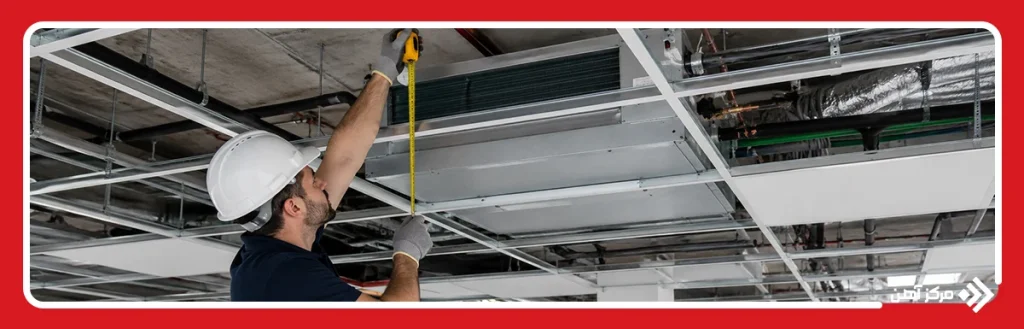

ابعاد و فضای نصب

ابعاد و فضای نصب در انتخاب فن کویل سقفی بسیار مهم است، چون این دستگاه باید در محل واقعی پروژه جا شود و امکان سرویس هم داشته باشد. در مدل توکار، ارتفاع سقف کاذب باید برای قرارگیری دستگاه، لوله ها، عایق، سینی درین و دریچه بازدید کافی باشد. اگر فضای بالای سقف کم باشد، نصب سخت می شود و ممکن است دسترسی به قطعات داخلی بعدا مشکل ایجاد کند. در مدل روکار نیز باید محل نصب طوری باشد که دستگاه با نورپردازی، دکور، پنجره، در، کمد یا مسیر حرکت افراد تداخل نداشته باشد. همچنین جهت پرتاب باد باید بررسی شود تا هوا مستقیم به سر و صورت افراد برخورد نکند. فضای دسترسی برای تمیز کردن فیلتر، بررسی سینی درین، هواگیری و تعمیر موتور اهمیت زیادی دارد. گاهی دستگاهی از نظر ظرفیت مناسب است، اما به دلیل ابعاد بزرگ یا نبود فضای سرویس، انتخاب خوبی برای پروژه نیست. بنابراین پیش از خرید، باید نقشه نصب، محل لوله کشی و ابعاد دقیق دستگاه با هم بررسی شوند.

در این مقاله مرکزآهن بررسی کردیم که فن کویل سقفی چیست و آن را به عنوان یکی از کاربردی ترین تجهیزات تهویه مطبوع برای تامین سرمایش و گرمایش در ساختمان های مختلف شناختیم. این دستگاه با نصب در سقف، فضای مفید محیط را اشغال نمی کند و امکان کنترل دمای هر اتاق یا بخش را به صورت جداگانه فراهم می سازد. در انتخاب فن کویل سقفی باید به ظرفیت هوادهی، ظرفیت سرمایش و گرمایش، میزان صدا، ابعاد، محل نصب، مسیر درین و دسترسی برای سرویس توجه کرد. مدل توکار برای فضاهای شیک و دارای سقف کاذب مناسب تر است، اما مدل روکار نصب ساده تر و دسترسی راحت تری دارد. در نهایت، بهترین فن کویل سقفی دستگاهی است که با نیاز واقعی پروژه، بودجه، شرایط معماری و آسایش کاربران هماهنگ باشد. سرویس منظم نیز عمر دستگاه و کیفیت عملکرد را افزایش می دهد.
