در هر پروژه ساختمانی، ستون ها به عنوان عناصر اصلی انتقال دهنده بار از سقف و تیرها به فونداسیون شناخته می شوند. ستون گذاری صحیح در سازه ساختمانی نقش مهمی در استحکام، ایمنی و دوام سازه دارد. انتخاب محل مناسب ستون ها، نوع مصالح و فاصله بین آن ها باید بر اساس اصول فنی، محاسبات مهندسی و حتی عواملی مانند قیمت آهن و سایر مصالح انجام شود. در این مقاله مرکز آهن به صورت کامل به نحوه صحیح ستون گذاری در سازه ساختمانی، اصول طراحی، مراحل اجرا و نکات کلیدی آن می پردازیم و اهمیت نحوه ستون گذاری در ساختمان را در دوام سازه بررسی می کنیم.
ستون گذاری در سازه ساختمانی فرآیندی است که در آن مهندس طراح بر اساس نوع سازه، پلان معماری و نیازهای باربری، محل دقیق ستون ها را تعیین می کند. این فرایند باید با هماهنگی کامل میان نقشه های سازه، معماری و تأسیسات انجام شود. هر گونه اشتباه در ستون گذاری می تواند منجر به ضعف سازه یا تداخل با فضاهای داخلی شود. بنابراین قبل از هر اقدام اجرایی، بررسی دقیق پلان و تعیین محل ستون ها بر اساس ضوابط آیین نامه ای و در نظر گرفتن عواملی مانند قیمت میلگرد و هزینه مصالح الزامی است. در کنار این موارد، باید مسیر انتقال بار به صورت کاملاً مستقیم و پیوسته طراحی شود تا نیروها به درستی به فونداسیون منتقل گردند. استفاده از نرم افزارهای طراحی و کنترل مهندسی دقیق، نقش زیادی در کاهش خطا و افزایش کیفیت ستون گذاری دارد.
اصول ستون گذاری در سازه ساختمانی شامل انتخاب محل مناسب ستون ها، تعیین فاصله استاندارد بین آن ها و هماهنگی کامل با پلان معماری است. در طراحی باید مسیر انتقال بار از سقف تا فونداسیون به صورت مستقیم و بدون شکست انجام شود تا پایداری کلی سازه حفظ گردد. رعایت این اصول در نحوه ستون گذاری در ساختمان باعث افزایش ایمنی، دوام و صرفه جویی در هزینه های ساخت می شود. همچنین در طراحی پلان ستون گذاری بتنی باید جای گذاری ستون ها به گونه ای باشد که تعادل بار در تمام طبقات برقرار بماند. علاوه بر این، توجه به عواملی مانند قیمت تیرآهن و سایر مصالح فلزی در تصمیم گیری های اقتصادی پروژه اهمیت ویژه‌ای دارد. در واقع، اجرای دقیق و اصولی ستون گذاری، پایه و اساس استحکام هر سازه است و نقش کلیدی در نحوه ستون گذاری در ساختمان ایفا می کند.
نحوه انتخاب نوع ستون

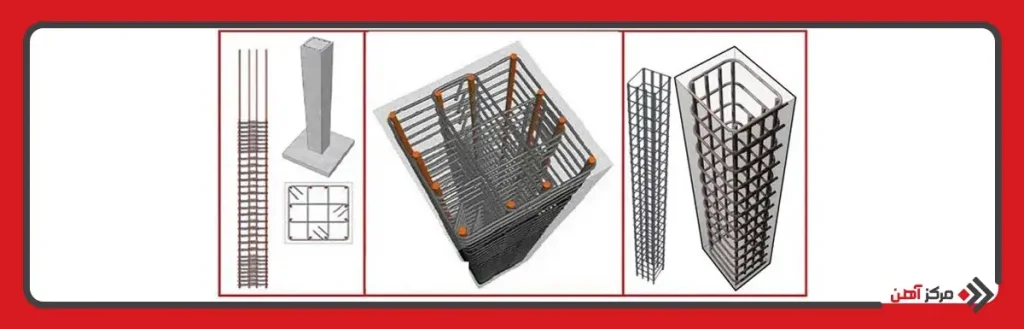

انتخاب نوع ستون یکی از اولین مراحل طراحی سازه است. ستون ها می توانند از بتن مسلح، فولاد، یا ترکیبی از این دو باشند. انتخاب نوع ستون باید با توجه به ارتفاع ساختمان، نوع کاربری و شرایط اقلیمی انجام شود. به طور مثال، در ساختمان های بلند، استفاده از ستون های فولادی به دلیل وزن کمتر و مقاومت بالا رایج تر است، در حالی که در ساختمان های مسکونی چند طبقه، ستون های بتنی کاربرد بیشتری دارند. در نحوه ستون گذاری ساختمان بتنی، مقاومت بتن، نوع میلگردهای طولی و عرضی، و ابعاد مقطع ستون از اهمیت بالایی برخوردار است.
نوع سقف در فاصله گذاری ستون ها نقش مهمی دارد. در سقف های تیرچه بلوک، ستون‌ها باید با فواصل کمتر طراحی شوند تا بار به طور یکنواخت منتقل شود، اما در سقف های دال بتنی یا کامپوزیت می توان فاصله بیشتری را بدون کاهش ایمنی در نظر گرفت. آگاهی از این نکات باعث صرفه جویی در مصرف مصالحی چون میلگرد و تیرآهن می شود.
طراحی دقیق محل ستون ها
در طراحی پلان سازه، محل ستون ها باید طوری تعیین شود که هم از نظر سازه ای و هم از نظر معماری بهینه باشد. ستون ها بهتر است در امتداد دیوارهای باربر یا تیغه های اصلی قرار گیرند تا ضمن انتقال بار، از تداخل در فضاهای باز جلوگیری شود. در نحوه صحیح ستون گذاری در پلان، باید توجه داشت که محل ستون ها در هر طبقه با طبقات دیگر هم محور باشد تا انتقال بار به صورت مستقیم و بدون انحراف انجام گیرد. هر گونه تغییر در موقعیت ستون ها در طبقات مختلف می تواند باعث تمرکز تنش و ضعف در سازه شود.
فاصله مناسب ستون ها در پلان
یکی از مهم ترین بخش های طراحی ستون ها، تعیین فاصله بین آن ها است. فاصله بیش از حد باعث افزایش ابعاد تیرها و ضخامت سقف می شود و فاصله بسیار کم نیز موجب افزایش هزینه مصالح و کاهش فضای مفید داخلی خواهد شد.
حداکثر فاصله ستون گذاری در پلان به نوع سیستم سازه ای و بارگذاری سقف بستگی دارد. در سازه های بتنی معمولاً فاصله ستون ها بین ۳ تا ۶ متر و در سازه های فولادی تا ۸ متر نیز می رسد. تعیین این فاصله باید بر اساس محاسبات دقیق و هماهنگی با معمار انجام شود.
مراحل اجرای ستون گذاری در سازه ساختمان شامل انجام محاسبات مهندسی، آماده سازی محل قرارگیری ستون ها، ساخت و نصب ستون ها و در نهایت کنترل کیفیت آن ها است. در این فرآیند، دقت در اندازه گیری و تراز بودن ستون ها اهمیت زیادی دارد. رعایت ترتیب صحیح مراحل، از بروز خطاهای سازه ای جلوگیری کرده و استحکام نهایی ساختمان را تضمین می کند. اجرای دقیق ستون گذاری پایه ای ترین گام در ساخت وساز اصولی است. در واقع، موفقیت در اجرای این مراحل به میزان آشنایی مهندسان و مجریان با نحوه ستون گذاری در ساختمان بستگی دارد. هر چه این فرآیند علمی تر و دقیق تر انجام شود، ایمنی و دوام سازه در طول عمر بهره برداری افزایش خواهد یافت.
محاسبات مهندسی برای طراحی ستون ها
اولین گام در مراحل ستون گذاری پلان، انجام محاسبات دقیق مهندسی است. مهندس محاسب با استفاده از نرم افزارهای تحلیلی مانند ETABS یا SAP بارهای وارد بر سازه را تحلیل کرده و ابعاد و موقعیت ستون ها را مشخص می کند. در این مرحله، نوع ستون، جنس مصالح و ارتباط آن با تیرها و فونداسیون تعیین می شود. در واقع، بدون انجام این محاسبات، هیچ نقشه اجرایی قابل اعتماد نخواهد بود. آموزش ستون گذاری برای مهندسان تازه کار معمولاً شامل یادگیری نحوه انجام این محاسبات و تحلیل نیروهای محوری و خمشی در ستون ها است. در این مرحله لازم است پارامترهایی مانند مقاومت بتن، وزن طبقات، نوع سیستم باربر در طراحی لحاظ شود تا ستون ها هم از نظر فنی و هم از نظر اقتصادی بهینه باشند. استفاده از نرم افزارهای جدید، دقت طراحی را افزایش داده و احتمال خطا را به حداقل می رساند.

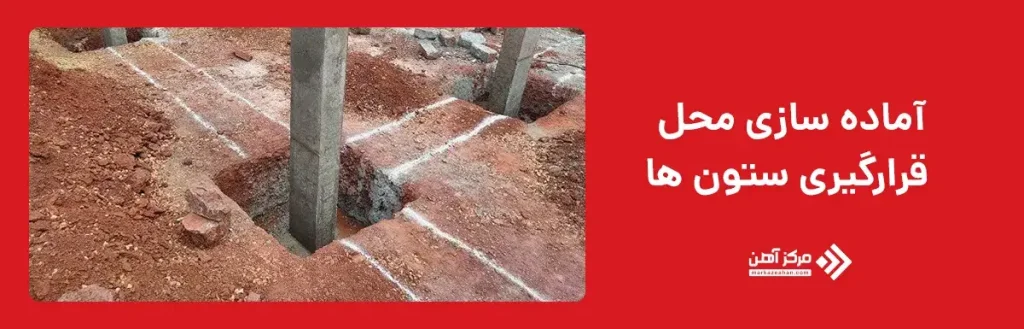

آماده سازی محل قرارگیری ستون ها
پس از پایان طراحی، مرحله آماده سازی محل ستون ها در کارگاه آغاز می شود. نقشه بردار با استفاده از دوربین نقشه برداری یا متر لیزری، محل دقیق هر ستون را بر روی فونداسیون مشخص می کند. در نحوه ستون گذاری ساختمان باید توجه شود که محل ستون ها دقیقاً مطابق نقشه سازه اجرا گردد، زیرا کوچک ترین انحراف می تواند باعث مشکلات جدی در تراز طبقات شود. همچنین قبل از بتن ریزی، باید قالب بندی و آرماتوربندی ستون ها با دقت بالا انجام شود. در این بخش، رعایت ایمنی نیروهای کارگاهی اهمیت زیادی دارد. تمامی ابزار اندازه گیری باید کالیبره و دقیق باشند و محل ستون ها قبل از اجرا توسط مهندس ناظر تأیید شود. همچنین باید اطمینان حاصل شود که سطح فونداسیون کاملاً تراز بوده و ظرفیت تحمل بار لازم را دارد.
ساخت و نصب ستون ها
در سازه های بتنی، پس از آرماتوربندی، ستون ها با بتن ریزی اجرا می شوند. استفاده از ویبراتور برای فشرده سازی بتن و جلوگیری از ایجاد حفره های هوا الزامی است. در سازه های فولادی، ستون ها به صورت مقاطع نورد شده یا جوش شده در کارخانه ساخته و سپس در محل پروژه نصب می شوند. در طریقه ستون گذاری فولادی، استفاده از صفحه ستون (Base Plate) و بولت های مهاری اهمیت زیادی دارد، زیرا انتقال نیرو از ستون به فونداسیون باید به صورت یکنواخت و ایمن انجام گیرد. در حین نصب ستون ها باید تراز و شاقولی بودن هر ستون با ابزار دقیق کنترل شود تا از انحراف جلوگیری گردد. همچنین باید فاصله بین ستون ها و تیرها طبق نقشه کنترل و در صورت نیاز تنظیم شود. استفاده از مصالح مقاوم و رعایت زمان بندی مناسب برای گیرش بتن از دیگر عوامل مهم در کیفیت این مرحله است.
کنترل کیفیت ستون ها در فرآیند ساخت
کیفیت ستون ها باید در تمام مراحل اجرا بررسی شود. برای ستون های بتنی، نمونه گیری از بتن و انجام آزمایش مقاومت فشاری ضروری است. در ستون های فولادی نیز باید جوش ها، پیچ ها و اتصالات توسط ناظر فنی کنترل شوند.
در نهایت، پس از اتمام ستون گذاری، تراز بودن و راستای قائم ستون ها بررسی و در صورت نیاز اصلاح می گردد. کنترل کیفیت یکی از عوامل کلیدی در اطمینان از نحوه صحیح ستون گذاری در ساختمان است و نقش مهمی در دوام سازه دارد. در این مرحله معمولاً از چک لیست های کنترل کیفیت استفاده می شود تا تمامی جزئیات فنی و اجرایی مورد تأیید قرار گیرد. همچنین گزارش های آزمایشگاه بتن، اسناد کنترل جوش و بازدیدهای میدانی مهندس ناظر باید مستند سازی شود. این اقدامات باعث می شود روند اجرا شفاف تر و ایمنی سازه تضمین گردد.

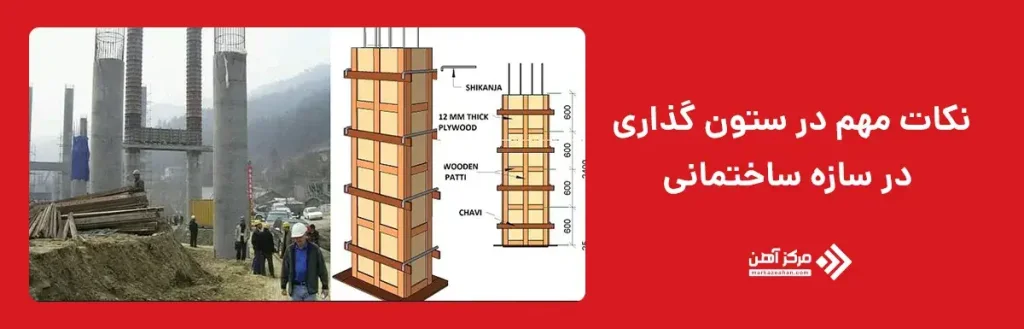

رعایت نکات مهم در ستون گذاری در سازه ساختمانی تأثیر مستقیم بر دوام، ایمنی و کیفیت نهایی پروژه دارد. در این مرحله باید به مواردی مانند ایمنی کارگاه، انتخاب مصالح استاندارد و هماهنگی کامل میان نقشه های معماری و سازه ای توجه ویژه شود. بی دقتی در اجرای ستون ها می تواند منجر به ضعف در پایداری و افزایش هزینه های اصلاح گردد. آگاهی از جزئیات فنی و رعایت اصول اجرایی، پایه گذار اجرای صحیح و موفق ستون گذاری در هر سازه ساختمانی است.
نکات ایمنی در ستون گذاری
ایمنی در زمان اجرا و طراحی ستون ها باید همواره در اولویت باشد. استفاده از تجهیزات ایمنی، رعایت فاصله استاندارد از لبه فونداسیون و اطمینان از پایداری موقت ستون ها قبل از اتصال به تیرها بسیار مهم است. همچنین مهندسان باید از تداخل ستون ها با مسیر پله و آسانسور جلوگیری کنند، زیرا در ستون گذاری پله و آسانسور باید فضای کافی برای بازشوها و چاله آسانسور در نظر گرفته شود.
انتخاب مصالح مناسب برای ستون ها
انتخاب مصالح با کیفیت و متناسب با نوع سازه، یکی از عوامل تعیین کننده در عملکرد ستون ها است. بتن باید از نوع مقاوم و دارای روانی مناسب باشد و فولاد مصرفی در میلگردها یا ستون های فلزی باید دارای گواهی استاندارد باشد.
در پروژه هایی که در مناطق زلزله خیز اجرا می شوند، استفاده از میلگردهای با مقاومت بالا و طراحی اتصالات خاص برای جذب انرژی ضروری است. رعایت این موارد باعث افزایش عمر مفید سازه و جلوگیری از آسیب های احتمالی می شود.
نحوه مقابله با چالش های رایج در ستون گذاری
در بسیاری از پروژه ها، چالش هایی مانند تغییرات در پلان معماری، تداخل ستون با مسیر لوله کشی یا کانال های تأسیسات پیش می آید. برای مقابله با این مشکلات، هماهنگی میان تیم های معماری، سازه و تأسیسات از ابتدای پروژه ضروری است. یکی دیگر از چالش های متداول، اختلاف تراز فونداسیون یا خطای نقشه برداری است که می تواند باعث انحراف در محل ستون ها شود. مهندسان باید در هر مرحله کنترل مجدد انجام دهند تا نحوه ی ستون گذاری مطابق نقشه باشد و هیچ اشتباهی در تراز و امتداد ستون ها رخ ندهد.
جمع بندی
در این مقاله مرکزآهن با نحوه صحیح ستون گذاری در سازه ساختمانی آشنا شدیم و دیدیم که این فرآیند تنها محدود به ترسیم چند خط در نقشه نیست، بلکه مجموعه ای از محاسبات دقیق، طراحی هماهنگ و اجرای اصولی است. رعایت نکات ایمنی، انتخاب مصالح مناسب و کنترل کیفیت در هر مرحله می تواند عمر مفید سازه را به طور چشمگیری افزایش دهد. همچنین آموختیم که در نحوه صحیح ستون گذاری در پلان باید فاصله ستون ها، راستای آن ها و محل اتصالشان با تیرها به صورت علمی تعیین شود. با رعایت این اصول و بهره گیری از آموزش ستون گذاری صحیح، می توان از بروز بسیاری از خطاهای اجرایی جلوگیری کرد و سازه ای ایمن، اقتصادی و بادوام ساخت.
سوالات متداول
ستون گذاری در سازه ساختمانی فرایندی است که طی آن محل، نوع و فاصله ستون ها برای انتقال بار به فونداسیون تعیین می شود. این مرحله اساس پایداری و ایمنی ساختمان است.
نوع ستون بر اساس نوع سازه، ارتفاع ساختمان، بارهای وارد بر آن و مصالح در دسترس مانند بتن یا فولاد انتخاب می شود تا عملکرد بهینه داشته باشد.
فاصله استاندارد ستون ها معمولاً بین ۳ تا ۶ متر در سازه‌های بتنی و تا ۸ متر در سازه های فولادی است و به نوع سیستم باربر بستگی دارد.
این مراحل شامل محاسبات مهندسی، آماده سازی محل ستون ها، ساخت و نصب آن ها و کنترل کیفیت نهایی در اجراست.
بله، در مناطق زلزله خیز باید ستون ها بر اساس آیین نامه های لرزه‌ای و با استفاده از میلگرد و اتصالات مقاوم طراحی شوند.
زیرا ستون گذاری صحیح مانع تمرکز تنش، نشست نامتوازن و تخریب سازه می شود و ایمنی کلی ساختمان را تضمین می کند.
جنس مصالح، ابعاد مقطع، نحوه آرماتوربندی، کیفیت بتن و طراحی اتصالات از مهم ترین عوامل مؤثر بر مقاومت ستون‌ها هستند.
رعایت فاصله ایمن از لبه فونداسیون، استفاده از تجهیزات ایمنی و کنترل تراز ستون ها از نکات ضروری ایمنی است.
بله، در ساختمان های بلند ستون ها باید با مقاومت بیشتر، مقاطع قوی تر و سیستم های مهاربندی خاص طراحی شوند.
