حذف ستون در ساختمان قدیمی چگونه انجام می شود؟
دسترسی سریع به محتوای این مطلب
حذف ستون در ساختمان قدیمی یک عملیات صرفا تخریبی نیست، بلکه تغییری اساسی در مسیر انتقال بار سازه است و باید پیش از هر برش توسط مهندس سازه بررسی و طراحی شود. ستون ممکن است وزن سقف ها، تیرها و دیوارهای بالاتر را تحمل کند و گاهی در مقاومت جانبی ساختمان نقش داشته باشد؛ بنابراین برداشتن آن بدون ایجاد مسیر جایگزین می تواند باعث خیز شدید، ترک خوردگی اعضای مجاور یا ناپایداری شود. در ساختمان های قدیمی، نبود نقشه دقیق، تغییرات قبلی و فرسودگی مصالح، ارزیابی را دشوارتر می کند. پس از برداشت وضعیت موجود، راهکاری مانند تیر انتقال، قاب فولادی یا تقویت اعضای اطراف طراحی می شود. در برآورد هزینه نیز قیمت آهن کیلویی یکی از عوامل است و شمع بندی موقت، اتصالات و اجرای کنترل شده نیز اهمیت دارند.
در عمل، حذف ستون ساختمان تنها زمانی قابل بررسی است که سازه پس از حذف، مسیر بار پیوسته و ظرفیت کافی برای بارهای ثقلی و جانبی داشته باشد. AISC بر اهمیت مسیر بار کامل و پایداری سازه در مراحل موقت اجرا تاکید می کند و پروژه های بازسازی نیز نشان می دهند که حذف ستون باربر معمولا با سیستم انتقال بار و شمع بندی همراه است. به همین دلیل، پیش از برداشتن ستون ممکن است بار آن به تکیه گاه های موقت منتقل شود، عضو جایگزین نصب و اتصالات تکمیل گردد و سپس ستون به صورت مرحله ای حذف شود. انتخاب عضو جایگزین نیز فقط با مقایسه قیمت تیرآهن انجام نمی شود؛ دهانه جدید، بار طبقات بالا، ظرفیت ستون ها و فونداسیون های مجاور و تغییر شکل مجاز تعیین کننده هستند. در ادامه این مقاله از مرکزآهن، شرایط، مراحل، روش ها و خطرات حذف ستون در ساختمان های قدیمی را بررسی می کنیم.
شرایط حذف ستون در ساختمان قدیمی
شرایط حذف ستون در ساختمان قدیمی قبل از هر اقدام اجرایی با شناخت سیستم باربر شروع می شود. مهندس سازه باید مشخص کند ستون چه بارهایی را از سقف، تیرها یا طبقات بالاتر دریافت می کند و آیا در سیستم مقاوم جانبی نیز نقش دارد یا نه. بررسی نقشه های موجود، برداشت ابعاد واقعی اعضا، شناسایی جنس و مقاومت مصالح، کنترل ترک ها، خوردگی و تغییر شکل ها و در صورت نیاز انجام آزمایش های غیرمخرب، بخشی از این ارزیابی است. در ساختمان هایی که نقشه معتبر ندارند، اهمیت برداشت میدانی بیشتر می شود. اگر ظرفیت اعضای باقی مانده کافی نباشد، حذف ستون تنها همراه با مقاوم سازی ساختمان قابل بررسی است. اصل اساسی این است که پس از حذف عضو، مسیر پیوسته انتقال بار از محل بارگذاری تا فونداسیون باقی بماند؛ موضوعی که AISC نیز آن را برای پایداری سازه ضروری می داند.
شرط بعدی، طراحی عضو یا سیستم جایگزین و کنترل ظرفیت تکیه گاه های آن است. ممکن است برای انتقال بار از تیر فولادی، تیر مرکب، قاب انتقال یا ترکیبی از اعضای جدید استفاده شود، اما خود عضو جایگزین تنها بخش مسئله نیست. ستون های مجاور، اتصالات و فونداسیون باید توان پذیرش نیروهای جدید را داشته باشند و تغییر شکل تیر انتقال نیز کنترل شود. گاهی تقویت تیرآهن موجود با ورق، مقطع تقویتی یا راهکار مهندسی دیگر بخشی از طرح است، اما انتخاب روش باید بر پایه محاسبات باشد. علاوه بر وضعیت نهایی، مرحله اجرا نیز باید طراحی شود؛ زیرا هنگام برش ستون، سازه ممکن است به شمع بندی، جک یا تکیه گاه موقت نیاز داشته باشد تا بار به صورت کنترل شده منتقل شود. الزامات بارگذاری سازه های موقت نیز در ASCE 37 مورد توجه قرار گرفته است.

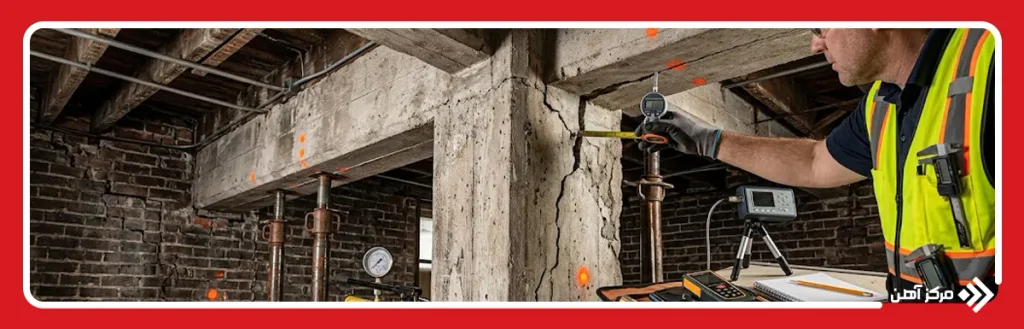

نکات مهم قبل از حذف ستون در ساختمان قدیمی
پیش از حذف ستون در ساختمان های قدیمی باید مشخص شود ستون مورد نظر دقیقا چه نقشی در سیستم سازه دارد و حذف آن چه اثری بر تیرها، سقف، دیوارها، ستون های مجاور و فونداسیون می گذارد. صرف باربر نبودن ظاهری یک ستون به معنی امکان حذف آن نیست؛ زیرا بعضی اعضا علاوه بر بارهای ثقلی، در انتقال نیروهای جانبی نیز موثر هستند. مهندس سازه باید نقشه ها، وضعیت واقعی ساختمان، تغییرات انجام شده در سال های گذشته و آسیب هایی مانند ترک، خوردگی یا نشست را بررسی کند. در حذف ستون در خانه قدیمی، نبود نقشه اجرایی می تواند نیاز به برداشت دقیق تر و آزمایش مصالح را افزایش دهد. این حساسیت در بناهای تاریخی یا سازه هایی که از نظر قدمت ارزش دارند بیشتر است؛ بررسی قدیمی ترین ساختمان های ایران نیز نشان می دهد که شناخت سیستم باربر و حفظ یکپارچگی سازه در مداخلات ساختمانی اهمیت ویژه ای دارد. ASCE نیز ارزیابی مسیرهای بار قائم و جانبی را بخشی اساسی از بررسی پایداری ساختمان موجود می داند.
موضوع مهم دیگر، طراحی وضعیت موقت ساختمان در زمان اجرا است. قبل از برش یا تخریب ستون باید محل شمع ها، جک ها، تیرهای موقت و ترتیب انتقال بار مشخص شود. حذف ستون در طبقات بالا نیز می تواند نیروهای جدیدی به طبقات پایین منتقل کند و نباید مستقل از کل سازه بررسی شود. نمونه های اجرایی AISC نشان می دهند که در پروژه های حذف ستون، ابتدا سیستم جایگزین نصب و بار با جک یا اعضای موقت منتقل شده و سپس ستون موجود برداشته شده است. بنابراین ترتیب اجرا، کنترل تغییر شکل و ظرفیت تکیه گاه های موقت به اندازه طراحی نهایی اهمیت دارند.
مراحل حذف ستون در ساختمان قدیمی
مراحل حذف ستون در ساختمان قدیمی با برداشت دقیق وضعیت موجود آغاز می شود، نه با تخریب عضو. ابتدا نقشه ها، ابعاد تیر و ستون، نوع سقف، محل دیوارهای باربر، وضعیت اتصالات و شرایط فونداسیون بررسی می شوند و در صورت نبود مدارک کافی، برداشت میدانی و آزمایش مصالح انجام می گیرد. سپس مهندس سازه بار وارد بر ستون و مسیر جدید انتقال نیرو را محاسبه می کند و عضو جایگزین، محل تکیه گاه ها و سیستم موقت نگهدارنده طراحی می شود. ASCE نیز در ارزیابی سازه های موجود بر بررسی وضعیت واقعی و تحلیل سازه پیش از اصلاح اعضای باربر تاکید دارد. پس از تایید طرح، شمع ها، جک ها یا ستون های موقت در نقاط تعیین شده نصب می شوند تا سازه در زمان اجرای تغییرات پایدار بماند.
در مرحله بعد، تیر انتقال، قاب فولادی یا عضو تقویتی طراحی شده نصب و اتصالات آن تکمیل می شود. در بعضی پروژه ها لازم است عضو جدید با استفاده از جک به صورت کنترل شده پیش بارگذاری شود تا بخشی از نیروی ستون را قبل از برش دریافت کند؛ نمونه های منتشرشده توسط AISC نیز انتقال تدریجی بار به تیر جایگزین را پیش از حذف ستون نشان می دهند. پس از اطمینان از عملکرد سیستم جدید، ستون به صورت مرحله ای و مطابق توالی اجرایی مشخص حذف می شود. سپس تغییر شکل تیرها، نشست احتمالی، وضعیت اتصالات و ترک های اطراف کنترل می شوند. شمع بندی نیز تنها زمانی جمع می شود که مهندس مسئول از عملکرد عضو جایگزین و انتقال کامل بار مطمئن باشد. در حذف ستون در طبقات بالا، کنترل اثر نیروهای جدید بر طبقات پایین و فونداسیون اهمیت بیشتری پیدا می کند.
روش های حذف ستون در ساختمان قدیمی
روش های حذف ستون در ساختمان قدیمی به نوع سازه، دهانه ایجاد شده، مقدار بار و ظرفیت اعضای اطراف بستگی دارند و نمی توان یک روش ثابت را برای همه ساختمان ها پیشنهاد کرد. یکی از رایج ترین راهکارها، استفاده از تیر انتقال است؛ در این حالت تیر جدید بار اعضای بالای ستون را دریافت کرده و آن را به ستون ها یا تکیه گاه های مجاور منتقل می کند. در پروژه هایی که بار زیاد یا دهانه بزرگ باشد، ممکن است به جای یک تیر ساده از تیرورق، تیر مرکب یا مقطع ساخته شده استفاده شود. نمونه های بازسازی منتشر شده توسط AISC نشان می دهند که در برخی ساختمان های موجود، تیر انتقال جدید پیش از برداشتن ستون نصب شده و مسیر بار به تکیه گاه های جدید منتقل شده است.
روش دیگر، ایجاد قاب یا خرپای انتقال است. این راهکار زمانی کاربرد دارد که انتقال مستقیم نیرو با یک تیر امکان پذیر نباشد یا لازم باشد بار در فاصله بیشتری توزیع شود. در پروژه PENN 2، AISC استفاده از اعضای قطری و خرپا برای انتقال نیرو به ستون های جدید را گزارش کرده است. در برخی پروژه ها نیز حذف ستون ساختمان همراه با تقویت تیرها، ستون های اطراف، اتصالات و حتی فونداسیون انجام می شود. ASCE نیز در نمونه حذف ستون یک سازه قدیمی بدون نقشه، بر نیاز به برداشت دقیق، تحلیل سازه، شمع بندی و طراحی تیر و پی جدید تاکید کرده است. بنابراین انتخاب روش باید نتیجه محاسبات مهندسی باشد و عواملی مانند کمترین تخریب معماری یا سهولت اجرا تنها پس از تامین ایمنی سازه در نظر گرفته شوند.

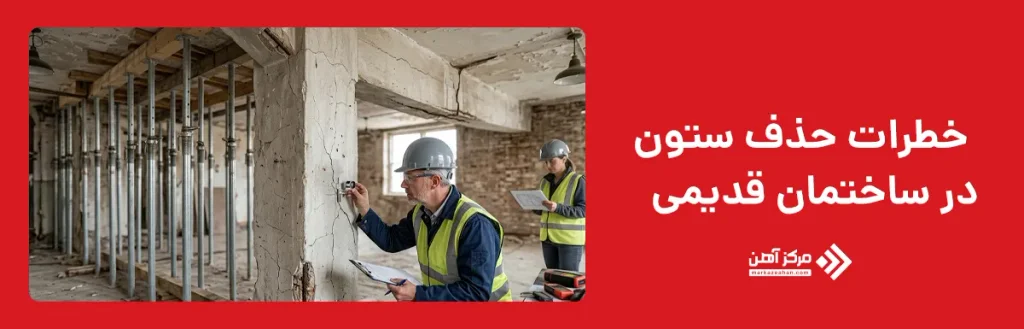

خطرات حذف ستون در ساختمان قدیمی
خطرات حذف ستون در ساختمان های قدیمی بیشتر از خود عملیات برش یا تخریب است؛ مسئله اصلی، تغییر ناگهانی مسیر انتقال بار در سازه است. اگر بار ستون به عضو جایگزین منتقل نشده باشد، تیرها، دال ها و ستون های مجاور ممکن است با افزایش نیرویی روبه رو شوند که برای آن طراحی نشده اند. پیامد این وضعیت می تواند خیز زیاد تیر، ترک خوردگی سقف و دیوارها، باز شدن اتصالات، نشست موضعی یا در شرایط شدید، گسیختگی پیشرونده باشد. پژوهش منتشر شده در کتابخانه AISC درباره حذف اعضای قائم نشان می دهد که پس از از دست رفتن یک ستون، بار ثقلی به اعضای مجاور منتقل می شود و اگر ظرفیت کافی برای بازتوزیع نیرو وجود نداشته باشد، خرابی می تواند به بخش های دیگر سازه گسترش پیدا کند.
در ساختمان های فرسوده خطر دیگری نیز وجود دارد: ظرفیت واقعی مصالح ممکن است کمتر از مقدار فرض شده باشد. خوردگی فولاد، ضعف بتن، ترک های قدیمی، نشست فونداسیون یا تغییرات بدون نقشه می توانند رفتار سازه را پیچیده کنند. در حذف ستون در خانه قدیمی حتی برداشتن یک عضو ظاهرا کوچک ممکن است بر دیوارها یا تیرهای اطراف اثر بگذارد. حذف ستون در طبقات بالا نیز می تواند نیروهای جدیدی را به طبقات پایین منتقل کند. شمع بندی نامناسب، جک گذاری بدون محاسبه یا برداشتن زودهنگام تکیه گاه موقت از دیگر عوامل خطر هستند. ASCE نیز در ارزیابی ساختمان موجود، بررسی همزمان مسیر بار قائم و جانبی و پایداری سازه هنگام ساخت یا تخریب را ضروری می داند.
حذف ستون در ساختمان قدیمی تنها زمانی قابل انجام است که مسیر انتقال بار، ظرفیت اعضای اطراف و وضعیت واقعی سازه با دقت بررسی شوند. پیش از هر اقدام باید نقش ستون در تحمل بارهای ثقلی و جانبی مشخص شود و در صورت نیاز، تیر انتقال، قاب فولادی، خرپا یا سیستم تقویتی جایگزین طراحی شود. حذف ستون در ساختمان های قدیمی بدون شمع بندی مناسب، کنترل تغییر شکل و بررسی فونداسیون می تواند باعث ترک، نشست یا حتی ناپایداری سازه شود. در حذف ستون در خانه قدیمی نیز نبود نقشه های دقیق، فرسودگی مصالح و تغییرات قبلی باید جدی گرفته شوند. حذف ستون در طبقات بالا نیازمند بررسی اثر نیروهای جدید بر طبقات پایین است. در نهایت، حذف ستون ساختمان باید بر اساس محاسبات مهندسی، ترتیب اجرای کنترل شده و تایید مهندس سازه انجام شود تا ایمنی ساختمان حفظ شود.
سوالات متداول
بله، در بعضی پروژه ها حذف ستون در ساختمان های قدیمی با شمع بندی، نصب تیر انتقال و اجرای مرحله ای انجام می شود و می توان میزان تخریب را محدود کرد.
برای تشخیص باید نقشه سازه، اتصال ستون به تیر و سقف و مسیر انتقال بار بررسی شود. در حذف ستون در خانه قدیمی، تشخیص قطعی باید توسط مهندس سازه انجام شود.
بعد از حذف ستون در ساختمان قدیمیمعمولا از تیر انتقال، قاب فولادی، خرپا یا سیستم تقویتی استفاده می شود تا بار ستون حذف شده به تکیه گاه های جدید منتقل شود.
زمان اجرای حذف ستون ساختمان به نوع سازه، حجم تقویت، شمع بندی، ساخت اعضای جایگزین و شرایط کارگاه بستگی دارد و برای همه پروژه ها یکسان نیست.
هزینه به نوع و ابعاد عضو جایگزین، مقدار تقویت، وضعیت فونداسیون، شمع بندی، دسترسی و میزان تخریب و بازسازی وابسته است.
حذف ستون در ساختمان های قدیمی یک تغییر سازه ای مهم است و باید با طراحی و تایید مهندس سازه و رعایت ضوابط و مجوزهای مرتبط انجام شود.
در سازه های فرسوده، بدون نقشه، دارای ضعف مصالح یا ساختمان هایی با مسیر بار پیچیده، حذف ستون دشوارتر است. حذف ستون در طبقات بالا نیز به بررسی دقیق اثر بار بر طبقات پایین نیاز دارد.
